BEDIENUNGSANLEITUNG N68VGS3 FX ASROCK

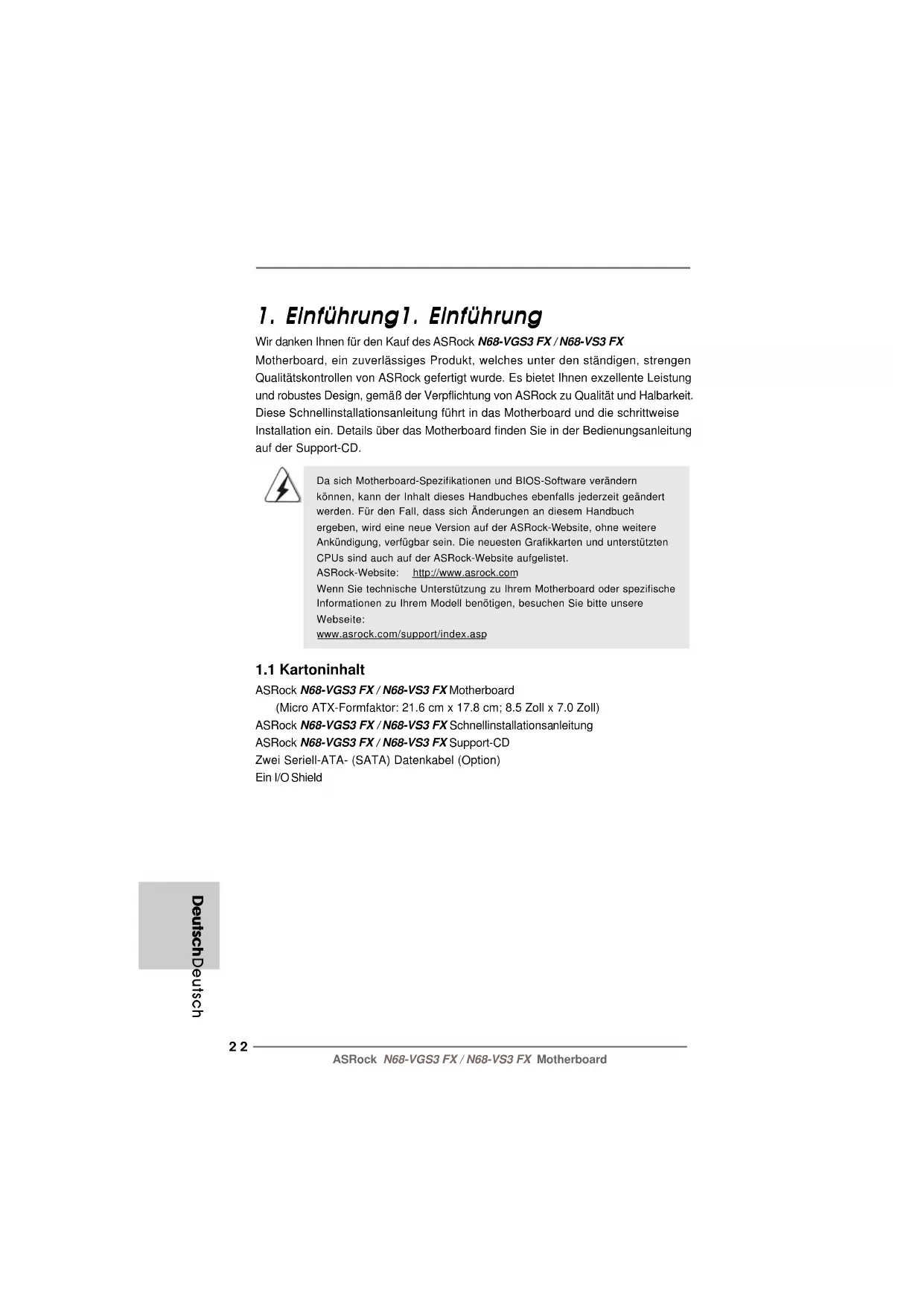

1. Einführung1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock N68-VGS3 FX / N68-VS3 FX Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen

Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung

und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.

Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise

Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung

auf der Support-CD. Da sich Motherboard-Spezifikationen und BIOS-Software verändernkönnen, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändertwerden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstütztenCPUs sind auch auf der ASRock-Website aufgelistet.ASRock-Website: http://www.asrock.comWenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifischeInformationen zu Ihrem Modell benötigen, besuchen Sie bitte unsereWebseite:www.asrock.com/support/index.asp 1.1 Kartoninhalt

ASRock N68-VGS3 FX / N68-VS3 FX Motherboard

(Micro ATX-Formfaktor: 21.6 cm x 17.8 cm; 8.5 Zoll x 7.0 Zoll)

ASRock N68-VGS3 FX / N68-VS3 FX Schnellinstallationsanleitung

SpezifikationenSpezifikationen

SpezifikationenSpezifikationen

Plattform - Micro ATX-Formfaktor: 21.6 cm x 17.8 cm; 8.5 Zoll x 7.0 Zoll

CPU - Unterstützung von Socket AM3+-Prozessoren

- Unterstützung von Socket AM3-Prozessoren: AMD Phenom

TM II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2 /

Sempron-Prozessor (siehe VORSICHT 1)

- Acht-Kern-CPU-bereit

- Unterstützt UCC (Unlock CPU Core) (siehe VORSICHT 2)

- Unterstützt Cool ‘n’ Quiet

-Technologie von AMD

- FSB 1000 MHz (2.0 GT/s)

- Unterstützt Untied-Übertaktungstechnologie

- Unterstützt Hyper-Transport-Technologie

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066/800 non-ECC,

ungepufferter Speicher (siehe VORSICHT 5)

- Max. Kapazität des Systemspeichers: 16GB

Erweiterungs- - 1 x PCI Express x16-Steckplätze

steckplätze - 1 x PCI -Steckplätze

Onboard-VGA - Integrierter NVIDIA

GeForce 7025 Grafikchip

- Maximal gemeinsam genutzter Speicher 256 MB

- Unterstützt D-Sub mit einer maximalen Auflösung von

1920 x 1440 bei 60 Hz

Audio - 5.1 CH HD Audio (VIA

- N68-VS3 FX Realtek PHY RTL8201EL, speed 10/100 Mb/s

- Unterstützt Wake-On-LAN

- Unterstützt PXE E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

Anschlüsse - 4 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1,

RAID 0+1, RAID 5, JBOD), NCQ und “Hot Plug” Funktionen

- 1 x ATA133 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- CPU/Gehäuse-Lüfteranschluss

- 24-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

Einzigartige - ASRock OC Tuner (siehe VORSICHT 9)

Eigenschaft - ASRock Intelligent Energy Saver (Intelligente

Energiesparfunktion) (siehe VORSICHT 10)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 11)

- ASRock OC DNA (siehe VORSICHT 12)

- ASRock APP Charger (siehe VORSICHT 13)

- ASRock SmartView (siehe VORSICHT 14)

- ASRock XFast USB (siehe VORSICHT 15)

- ASRock XFast LAN (siehe VORSICHT 16)

- Schrittloser CPU-Frequenz-Kontrolle

- ASRock U-COP (siehe VORSICHT 18)2525

ASRock N68-VGS3 FX / N68-VS3 FX Motherboard

WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden

der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von

Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die

Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems

beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen

keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht

1. Dieses Motherboard unterstützt CPUs bis 95W. Auf unserer Website

finden Sie eine Liste mit unterstützten CPUs.

ASRock-Internetseite: http://www.asrock.com

2. Die UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern freigeben)

vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzlichen CPU-

Kerns müssen Sie lediglich die BIOS-Option „ASRock UCC“ umschalten –

schon profitieren Sie von einem Leistungsschub. Wenn die UCC-Funktion

aktiviert ist, rüstet die Dual-Core- oder Triple-Core-CPU auf eine Quad-

Core-CPU auf – einige CPUs (inklusive Quad-Core) können zudem die L3-

Cache-Größe auf bis zu 6 MB anheben; das bedeutet verbesserte CPU-

Leistung zu einem geringeren Preis. Bitte beachten Sie, dass die UCC-

Funktion nur bei AM3/AM3+-CPUs einsetzbar ist; die Unterstützung

besteht jedoch aufgrund möglicher Fehlfunktionen des verborgenen

Kerns einiger CPUs auch nicht zwangsläufig bei jeder AM3/AM3+-CPU.

3. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie.

Unter “Entkoppelte Übertaktungstechnologie” auf Seite 21 finden Sie

detaillierte Informationen.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 13 zwecks richtiger

Installation gelesen haben.

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit

Zertifizierungen - FCC, CE, WHQL

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

5. Ob die Speichergeschwindigkeit 1600 MHz unterstützt wird, hängt von

der von Ihnen eingesetzten AM3/AM3+-CPU ab. Schauen Sie bitte auf

unseren Internetseiten in der Liste mit unterstützten Speichermodulen

nach, wenn Sie DDR3 1600-Speichermodule einsetzen möchten.

ASRock-Internetseite: http://www.asrock.com

6. Durch Betriebssystem-Einschränkungen kann die tatsächliche

Speichergröße weniger als 4 GB betragen, da unter Windows

/ XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

7. Die Maximalspeichergröße ist von den Chipshändler definiert und

umgetauscht. Bitte überprüfen Sie NVIDIA

website für die neuliche

8. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen

Sie bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 24 der

“Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte

dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte auch

direkt mit dem SATAII-Anschluss verbinden.

9. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das

erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu

überblicken und Ihre Hardware-Geräte übertakten, um die beste

Systemleistung unter der Windows

Umgebung zu erreichen. Besuchen

Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com

10. Mit einer eigenen, modernen Hardware und speziellem

Softwaredesign, bietet der Intelligent Energy Saver eine revolutionäre

Technologie zur bisher unerreichten Energieeinsparung. Ein

Spannungsregler kann die Anzahl von Ausgangsphasen zur

Effektivitätsverbessserung reduzieren, wenn sich die CPU im

Leerlauf befindet. Mit anderen Worten: Sie genießen

außergewöhnliche Energieeinsparung und verbesserten

Wirkungsgrad ohne Leistungseinschränkungen. Wenn Sie die

Intelligent Energy Saver-Funktion nutzen möchten, aktivieren Sie zuvor

die „Cool ‘n’ Quiet“-Option im BIOS. Weitere Bedienungshinweise

zum Intelligent Energy Saver finden Sie auf unseren Internetseiten.

ASRock-Internetseite: http://www.asrock.com

11. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-

Aktualisierungswerkzeugs können Sie das System-BIOS

aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder

aufrufen zu müssen. Mit diesem Programm bekommen

Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder

durch Drücken der <F2>-Taste im BIOS-Setup-Menü Zugang zu

ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu

starten und die neue BIOS-Datei auf Ihrem USB-Flash-Laufwerk,

Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne

Bereitstellung einer zusätzlichen Diskette oder eines anderen2727

komplizierten Flash-Programms aktualisieren. Achten Sie darauf,

dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem

FAT32/16/12 benutzen muss.

12. Allein der Name – OC DNA* – beschreibt es wörtlich, was die

Software zu leisten vermag. OC DNA ist ein von ASRock exklusiv

entwickeltes Dienstprogramm, das Nutzern eine bequeme

Möglichkeit bietet, Übertaktungseinstellungen aufzuzeichnen und sie

Anderen mitzuteilen. Es hilft Ihnen, Ihre Übertaktungsaufzeichnung im

Betriebssystem zu speichern und vereinfacht den komplizierten

Aufzeichnungsvorgang von Übertaktungseinstellungen. Mit OC DNA

können Sie Ihre Übertaktungseinstellungen als Profil abspeichern

und Ihren Freunden zugänglich machen! Ihre Freunde können dann

das Übertaktungsprofil auf ihren eigenen Systemen laden, um

dieselben Übertaktungseinstellungen. Mit OC DNA können Sie Ihre

Übertaktungseinstellungen als Profil abspeichern und Ihren

Freunden zugänglich machen! Ihre Freunde können dann das

Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben

Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass

das Übertaktungsprofil nur bei einem identischen Motherboard

gemeinsam genutzt und funktionsfähig gemacht werden kann.

Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass

das Übertaktungsprofil nur bei einem identischen Motherboard

gemeinsam genutzt und funktionsfähig gemacht werden kann.

13. Wenn Sie nach einer schnelleren, weniger eingeschränkten

Möglichkeit zur Aufladung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod

touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den

ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller

über einen Computer auf – genaugenommen bis zu 40 % schneller

als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle

Aufladung mehrerer Apple-Geräte gleichzeitig; der Ladevorgang wird

sogar dann fortgesetzt, wenn der PC den Ruhezustand (S1),

Suspend to RAM-Modus (S3) oder Tiefschlafmodus (S4) aufruft oder

ausgeschaltet wird (S5). Nach der Installation des APP Charger-

Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.

asrock.com/Feature/AppCharger/index.asp

14. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente

IE-Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander

kombiniert: In einer speziellen Ansicht, die das Internet noch

angenehmer und aufre-gender macht. ASRock-Motherboards werden

exklusiv mit der Smart-View-Software geliefert, die auch dafur sorgt,

dass Sie immer mit Ihren Freunden in Verbindung bleiben. Die

SmartView-Funktionen konnen Sie mit den Windows

Betriebssystemen 7 / 7, 64 Bit / Vista

Internet Explorer ab Version 8 nutzen. ASRock-Website: http://www.

Deutsch Gebrückt Offen 1.3 Einstellung der Jumper1.3 Einstellung der Jumper

1.3 Einstellung der Jumper1.3 Einstellung der Jumper

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “gebrückt” sind,

bzw. es befindet sich eine Jumper-Kappe

auf diesen beiden Pins.

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um (siehe S.2, No. 1) +5VSB (Standby) zu setzen und die PS/2 oder USB01/23-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

15. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

16. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

fi gurieren Sie auf ideale Weise Ihre Anwendungsprioritat und/oder

fugen neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach

Einstel-lung einer hoheren Online-Gameprioritat kann hiermit die

Latenzzeit bei Spielen herabgesetzt werden.

Datenverkehrsgestaltung: Sie konnen Youtube-Videos in HD anzeigen

und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten:

Uber das Statusfenster konnen Sie schnell ermitteln, welche

Datenstrome zur Zeit ubertragen werden.

17. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird

Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen

CPU-Busfrequenzen abweichen, können Instabilität des Systems

verursachen oder die CPU beschädigen.

18. Wird eine Überhitzung der CPU registriert, führt das System einen

automatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein.

Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas

Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.2929

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Primärer IDE-Anschluss (blau) (39-pin IDE1, siehe S.2, No. 6) Blauer Anschluss Schwarzer Anschluss

zum Motherboard zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

USB_PWR2 Überbrücken Sie Pin2, Pin3, um (siehe S.2, No. 3) +5VSB (Standby) zu setzen und die USB4_5/6_7-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen (CLRCMOS1, 3-Pin jumper)(siehe S.2, No. 15) Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen

BIOS-Parameter. Um die Systemparameter zu löschen und auf die

Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab

und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte

vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das

CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu

entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-

Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen

Sie zuerst das System starten und dann wieder ausschalten, bevor Sie

den CMOS-Inhalt löschen.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB6_7) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 7) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB4_5) USB 2.0-Ports unterstützt.

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1) Anschluss eines Druckerport-

(siehe S.2 - No. 18) Kabels, mit dem Sie passende

Drucker auf einfache Weise

Diese vier Serial ATA

(SATA II) -Anschlüsse

unterstützen interne SATA-

oder SATA II-Festplatten. Die

aktuelle SATAII-Schnittstelle

Datenübertragungsrate bis

Serial ATA- (SATA-) Sie können beide Enden des

Datenkabel SATA-Datenkabels entweder

(Option) mit der SATA / SATAII-

dem SATAII-Anschluss am

Mainboard verbinden.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2, No. 23) Ihnen eine bequeme

Kontrolle über Audio-Geräte.3131

ASRock N68-VGS3 FX / N68-VS3 FX Motherboard

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der

(siehe S.2, No. 16) Gehäusefront.

Gehäuse-Lüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem

(siehe S.2, No. 19) Anschluss und passen Sie den

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2, No. 2) Anschluss und passen Sie den

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an

(siehe S.2, No. 17) diesen Header an.

Deutsch 1 2 3 4 1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht.

Diese Anschlüsse müssen nicht an die AC’97-Audioleiste

angeschlossen werden.3232

Anschluss für Beachten Sie bitte, dass Sie eine

12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin ATX12V1) Volt-Stecker mit diesem

(siehe S.2, No. 24) Anschluss verbinden müssen,

damit ausreichend Strom

geliefert werden kann.

Andernfalls reicht der Strom

nicht aus, das System zu starten.

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um

(siehe S.2 - No. 20) ein COM-Anschlussmodul zu

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2, No. 26) Header.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet

Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie

einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren3333

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten

werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen,

nachdem der POST durchgeführt wurde, müssen Sie das System über die

Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der

Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist

ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs

scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte

Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf

Dieses Motherboard unterstützt eine Reiche von Microsoft

Betriebssystemen: 7 / 7 64-Bit / Vista

64-Bit / XP / XP 64-Bit. Die Ihrem

Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und

Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern

können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der

Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch

aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das

Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert,

d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die

Programme werden dann automatisch installiert.3434
