BEDIENUNGSANLEITUNG N68CGS FX ASROCK

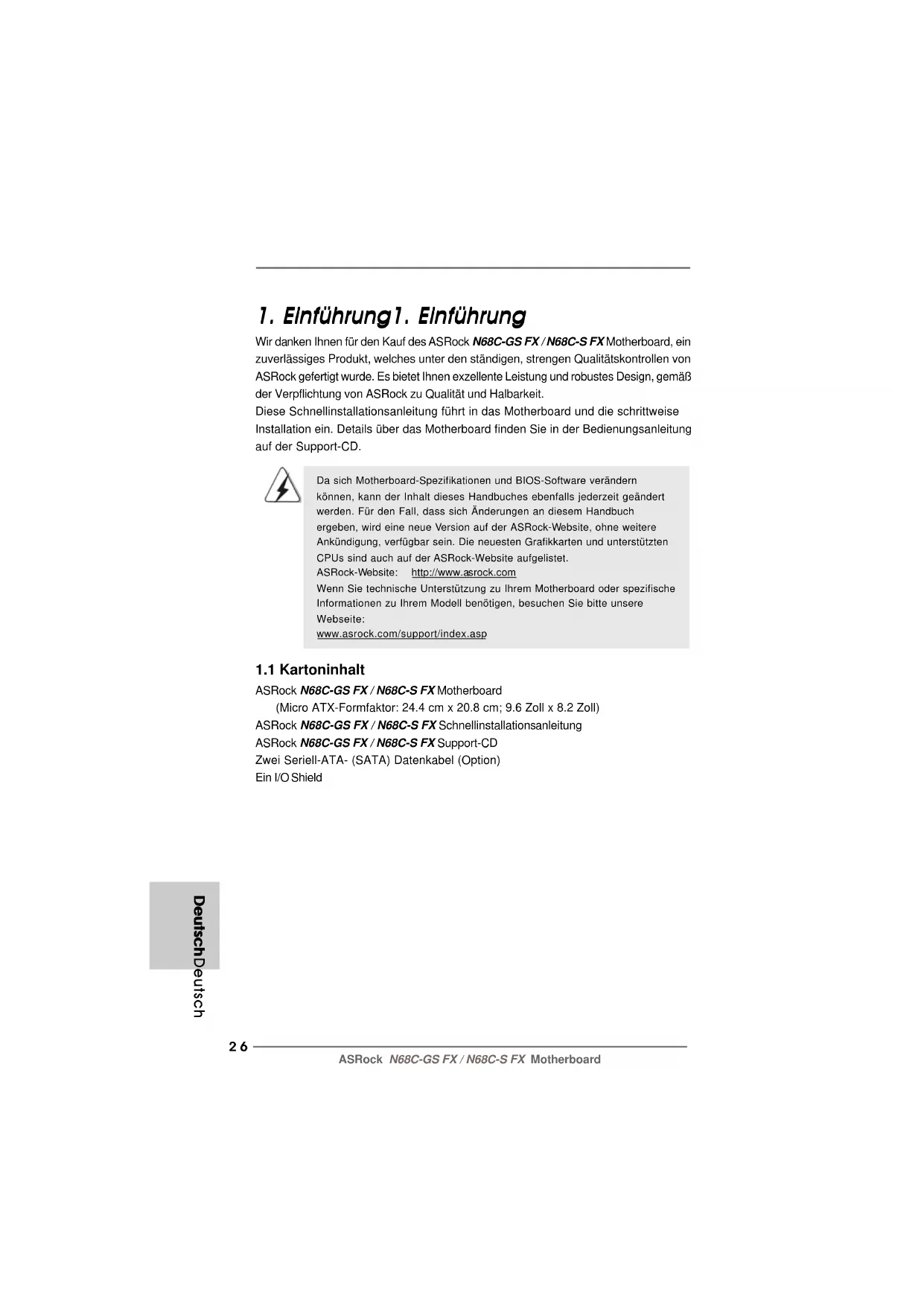

1. Einführung1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock N68C-GS FX / N68C-S FX Motherboard, ein

zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß

der Verpflichtung von ASRock zu Qualität und Halbarkeit.

Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise

Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung

auf der Support-CD. Da sich Motherboard-Spezifikationen und BIOS-Software verändernkönnen, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändertwerden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstütztenCPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifischeInformationen zu Ihrem Modell benötigen, besuchen Sie bitte unsereWebseite:www.asrock.com/support/index.asp 1.1 Kartoninhalt

ASRock N68C-GS FX / N68C-S FX Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 20.8 cm; 9.6 Zoll x 8.2 Zoll)

ASRock N68C-GS FX / N68C-S FX Schnellinstallationsanleitung

SpezifikationenSpezifikationen

SpezifikationenSpezifikationen

Plattform - Micro ATX-Formfaktor: 24.4 cm x 20.8 cm; 9.6 Zoll x 8.2 Zoll

CPU - Unterstützung von Socket AM3+-Prozessoren

- Unterstützung von Socket AM3-Prozessoren: AMD Phenom

TM II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2 /

- Unterstützung für Socket AM2+ / AM2-Prozessoren: AMD Phenom

TM FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dualkern

/ Athlon X2 Dualkern / Athlon 64 / Sempron-Prozessor

- Acht-Kern-CPU-bereit

- Unterstützt UCC (Unlock CPU Core) (siehe VORSICHT 2)

- Unterstützt Cool ‘n’ Quiet

-Technologie von AMD

- FSB 1000 MHz (2.0 GT/s)

- Unterstützt Untied-Übertaktungstechnologie

- Unterstützt Hyper-Transport-Technologie

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066/800 non-ECC,

ungepufferter Speicher (siehe VORSICHT 5)

- Max. Kapazität des Systemspeichers: 8GB

- 2 x Steckplätze für DDR2

- Unterstützt DDR2 1066/800/667/533 non-ECC,

ungepufferter Speicher (siehe VORSICHT 7)

- Max. Kapazität des Systemspeichers: 8GB

Erweiterungs- - 1 x PCI Express x16-Steckplätze

steckplätze - 1 x PCI Express x1-Steckplätze

- 2 x PCI -Steckplätze

Onboard-VGA - Integrierter NVIDIA

GeForce 7025 Grafikchip

- Maximal gemeinsam genutzter Speicher 256 MB

- Unterstützt D-Sub mit einer maximalen Auflösung von

1920 x 1440 bei 60 Hz

Audio - 5.1 CH HD Audio (VIA

- N68C-S FX Realtek PHY RTL8201EL, speed 10/100 Mb/s

- Unterstützt Wake-On-LAN

- Unterstützt PXE E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Serieller port: COM 1

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- Audioanschlüsse: Line In / Line Out / Mikrofon

Anschlüsse - 4 x SATA2-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1,

RAID 0+1, RAID 5, JBOD), NCQ und “Hot Plug” Funktionen

- 1 x ATA133 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Druckerport-Anschlussleiste

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

ASRock N68C-GS FX / N68C-S FX Motherboard

WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden

der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von

Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die

Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems

beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen

keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht

Einzigartige - ASRock OC Tuner (siehe VORSICHT 10)

Eigenschaft - ASRock Intelligent Energy Saver (Intelligente

Energiesparfunktion) (siehe VORSICHT 11)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 12)

- ASRock OC DNA (siehe VORSICHT 13)

- ASRock APP Charger (siehe VORSICHT 14)

- ASRock SmartView (siehe VORSICHT 15)

- ASRock XFast USB (siehe VORSICHT 16)

- ASRock XFast LAN (siehe VORSICHT 17)

- Schrittloser CPU-Frequenz-Kontrolle

- ASRock U-COP (siehe VORSICHT 19)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- ASRock AM2 Boost: ASRocks patentgeschützte

Technologie zur Erhöhung der Arbeitsspeicherleistung um

bis zu 12,5% (siehe VORSICHT 20)

Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit

Zertifizierungen - FCC, CE, WHQL

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

1. Dieses Motherboard unterstützt CPUs bis 95W. Auf unserer Website

finden Sie eine Liste mit unterstützten CPUs.

ASRock-Internetseite: http://www.asrock.com

2. Die UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern freigeben)

vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzlichen CPU-

Kerns müssen Sie lediglich die BIOS-Option „ASRock UCC“ umschalten –

schon profitieren Sie von einem Leistungsschub. Wenn die UCC-Funktion

aktiviert ist, rüstet die Dual-Core- oder Triple-Core-CPU auf eine Quad-

Core-CPU auf – einige CPUs (inklusive Quad-Core) können zudem die L3-

Cache-Größe auf bis zu 6 MB anheben; das bedeutet verbesserte CPU-

Leistung zu einem geringeren Preis. Bitte beachten Sie, dass die UCC-

Funktion nur bei AM2+ / AM3 / AM3+-CPUs einsetzbar ist; die

Unterstützung besteht jedoch aufgrund möglicher Fehlfunktionen des

verborgenen Kerns einiger CPUs auch nicht zwangsläufig bei jeder

AM2+ / AM3 / AM3+-CPU.

3. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie.

Unter “Entkoppelte Übertaktungstechnologie” auf Seite 24 finden Sie

detaillierte Informationen.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 14 zwecks

richtigerInstallation gelesen haben.

5. Ob die Speichergeschwindigkeit 1600 MHz unterstützt wird, hängt von

der von Ihnen eingesetzten AM3 / AM3+-CPU ab. Schauen Sie bitte auf

unseren Internetseiten in der Liste mit unterstützten Speichermodulen

nach, wenn Sie DDR3 1600-Speichermodule einsetzen möchten.

ASRock-Internetseite: http://www.asrock.com

6. Durch Betriebssystem-Einschränkungen kann die tatsächliche

Speichergröße weniger als 4 GB betragen, da unter Windows

/ XP etwas Speicher zur Nutzung durch das System reserviert wird.

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

7. Ob die Speichergeschwindigkeit 1066 MHz unterstützt wird, hängt von

der von Ihnen eingesetzten AM2+ / AM3-CPU ab. Schauen Sie bitte auf

unseren Internetseiten in der Liste mit unterstützten Speichermodulen

nach, wenn Sie DDR2 1066-Speichermodule einsetzen möchten.

ASRock-Internetseite: http://www.asrock.com

8. Die Maximalspeichergröße ist von den Chipshändler definiert und

umgetauscht. Bitte überprüfen Sie NVIDIA

website für die neuliche

9. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen

Sie bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 26 der

“Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte

dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte

auch direkt mit dem SATAII-Anschluss verbinden.3131

ASRock N68C-GS FX / N68C-S FX Motherboard

10. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das

erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu

überblicken und Ihre Hardware-Geräte übertakten, um die beste

Systemleistung unter der Windows

Umgebung zu erreichen. Besuchen

Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com

11. Mit einer eigenen, modernen Hardware und speziellem

Softwaredesign, bietet der Intelligent Energy Saver eine revolutionäre

Technologie zur bisher unerreichten Energieeinsparung. Ein

Spannungsregler kann die Anzahl von Ausgangsphasen zur

Effektivitätsverbessserung reduzieren, wenn sich die CPU im

Leerlauf befindet. Mit anderen Worten: Sie genießen

außergewöhnliche Energieeinsparung und verbesserten

Wirkungsgrad ohne Leistungseinschränkungen. Wenn Sie die

Intelligent Energy Saver-Funktion nutzen möchten, aktivieren Sie zuvor

die „Cool ‘n’ Quiet“-Option im BIOS. Weitere Bedienungshinweise

zum Intelligent Energy Saver finden Sie auf unseren Internetseiten.

ASRock-Internetseite: http://www.asrock.com

12. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst

Betriebssysteme wie MS-DOS oder Windows

aufrufen zu müssen. Mit

diesem Programm bekommen Sie durch Drücken der <F6>-Taste

während des POST-Vorgangs oder durch Drücken der <F2>-Taste im

BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen

dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf

Ihrem USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu

speichern, und schon können Sie Ihr BIOS mit nur wenigen

Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder

eines anderen komplizierten Flash-Programms aktualisieren. Achten

Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das

Dateisystem FAT32/16/12 benutzen muss.

13. Allein der Name – OC DNA* – beschreibt es wörtlich, was die

Software zu leisten vermag. OC DNA ist ein von ASRock exklusiv

entwickeltes Dienstprogramm, das Nutzern eine bequeme

Möglichkeit bietet, Übertaktungseinstellungen aufzuzeichnen und sie

Anderen mitzuteilen. Es hilft Ihnen, Ihre Übertaktungsaufzeichnung im

Betriebssystem zu speichern und vereinfacht den komplizierten

Aufzeichnungsvorgang von Übertaktungseinstellungen. Mit OC DNA

können Sie Ihre Übertaktungseinstellungen als Profil abspeichern

und Ihren Freunden zugänglich machen! Ihre Freunde können dann

das Übertaktungsprofil auf ihren eigenen Systemen laden, um

dieselben Übertaktungseinstellungen. Mit OC DNA können Sie Ihre

Übertaktungseinstellungen als Profil abspeichern und Ihren

Freunden zugänglich machen! Ihre Freunde können dann das

Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben

Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte,

dass das Übertaktungsprofil nur bei einem identischen Motherboard

gemeinsam genutzt und funktionsfähig gemacht werden kann.

Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass

das Übertaktungsprofil nur bei einem identischen Motherboard

gemeinsam genutzt und funktionsfähig gemacht werden kann.

14. Wenn Sie nach einer schnelleren, weniger eingeschränkten

Möglichkeit zur Aufladung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod

touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den

ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller

über einen Computer auf – genaugenommen bis zu 40 % schneller

als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle

Aufladung mehrerer Apple-Geräte gleichzeitig; der Ladevorgang wird

sogar dann fortgesetzt, wenn der PC den Ruhezustand (S1),

Suspend to RAM-Modus (S3) oder Tiefschlafmodus (S4) aufruft oder

ausgeschaltet wird (S5). Nach der Installation des APP Charger-

Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.

asrock.com/Feature/AppCharger/index.asp

15. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente

IE-Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander

kombiniert: In einer speziellen Ansicht, die das Internet noch

angenehmer und aufre-gender macht. ASRock-Motherboards werden

exklusiv mit der Smart-View-Software geliefert, die auch dafur sorgt,

dass Sie immer mit Ihren Freunden in Verbindung bleiben. Die

SmartView-Funktionen konnen Sie mit den Windows

Betriebssystemen 7 / 7, 64 Bit / Vista

Internet Explorer ab Version 8 nutzen. ASRock-Website: http://www.

asrock.com/Feature/SmartView/index.asp

16. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

17. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

fi gurieren Sie auf ideale Weise Ihre Anwendungsprioritat und/oder

fugen neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach

Einstel-lung einer hoheren Online-Gameprioritat kann hiermit die

Latenzzeit bei Spielen herabgesetzt werden.

Datenverkehrsgestaltung: Sie konnen Youtube-Videos in HD anzeigen

und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten:

Uber das Statusfenster konnen Sie schnell ermitteln, welche

Datenstrome zur Zeit ubertragen werden.3333

18. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird

Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen

CPU-Busfrequenzen abweichen, können Instabilität des Systems

verursachen oder die CPU beschädigen.

19. Wird eine Überhitzung der CPU registriert, führt das System einen

automatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein.

Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas

Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

20. Dieses Motherboard unterstützt die ASRock AM2 Boost

Übertaktungstechnologie. Wenn Sie diese Funktion im BIOS-Setup

aktivieren, wird die Arbeitsspeicherleistung um bis zu 12,5% gesteigert.

Die Wirkung hängt aber von der verwendeten AM2 CPU ab. Diese

Funktion übertaktet die Standardfrequenz des Chipsatz und der CPU.

Dennoch gewähren wir die Systemstabilität nicht bei allen CPU/DRAM-

Konfigurationen. Wird Ihr System nach dem Aktivieren der AM2 Boost-

Funktion unstabil, dann ist diese Funktion wahrscheinlich nicht für Ihr

System geeignet. Sie können diese Funktion deaktivieren, um die

Stabilität Ihres System zu bewahren.3434

Deutsch Gebrückt Offen CMOS

1.3 Einstellung der Jumper1.3 Einstellung der Jumper

1.3 Einstellung der Jumper1.3 Einstellung der Jumper

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “gebrückt” sind,

bzw. es befindet sich eine Jumper-Kappe

auf diesen beiden Pins.

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um (siehe S.2, No. 1) +5VSB (Standby) zu setzen und die PS/2 oder USB01/23-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

USB_PWR2 Überbrücken Sie Pin2, Pin3, um (siehe S.2, No. 15) +5VSB (Standby) zu setzen und die USB4_5/6_7/8_9-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen (CLRCMOS1, 3-Pin jumper)(siehe S.2, No. 22) Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen

BIOS-Parameter. Um die Systemparameter zu löschen und auf die

Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab

und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte

vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das

CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu

entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-

Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen

Sie zuerst das System starten und dann wieder ausschalten, bevor Sie

den CMOS-Inhalt löschen.3535

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Floppy-Laufwerk (33-Pin FLOPPY1)(siehe S.2, No. 24) Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau) (39-pin IDE1, siehe S.2, No. 9) Blauer Anschluss Schwarzer Anschluss

zum Motherboard zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse (SATAII_1 (PORT 0.0):siehe S.2, No. 10)(SATAII_2 (PORT 0.1):siehe S.2, No. 13)(SATAII_3 (PORT 1.0):siehe S.2, No. 11)(SATAII_4 (PORT 1.1):siehe S.2, No. 12) Serial ATA- (SATA-) Sie können beide Enden des

Datenkabel SATA-Datenkabels entweder (Option) mit der SATA / SATAII- Festplatte oder

dem SATAII-Anschluss am

Mainboard verbinden.

die rotgestreifte Seite auf Stift 1

Diese vier Serial ATA

(SATA II) -Anschlüsse

unterstützen interne SATA-

oder SATA II-Festplatten. Die

aktuelle SATAII-Schnittstelle

Datenübertragungsrate bis

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB8_9) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 16) I/O-Anschlüssen befinden sich

drei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB6_7) USB 2.0-Ports unterstützt.

(siehe S.2 - No. 17)

(siehe S.2 - No. 18)

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B.

(CD1: siehe S.2 - No. 26) CD-ROM, DVD-ROM, TV-Tuner

oder MPEG-Karten mit Ihrem

System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2, No. 27) Ihnen eine bequeme

Kontrolle über Audio-Geräte.

CD-L GND GND CD-R CD1

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1) Anschluss eines Druckerport-

(siehe S.2 - No. 23) Kabels, mit dem Sie passende

Drucker auf einfache Weise

anschließen können.3737

ASRock N68C-GS FX / N68C-S FX Motherboard

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der

(siehe S.2, No. 20) Gehäusefront.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht.

Diese Anschlüsse müssen nicht an die AC’97-Audioleiste

angeschlossen werden.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2, No. 2) Anschluss und passen Sie den

Erdungsstift an. 4 3 2 1 Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(3-pin CHA_FAN1) mit den Lüfteranschlüssen,

(siehe S.2, No. 21) wobei der schwarze Draht an

den Schutzleiterstift

(3-pin PWR_FAN1) angeschlossenwird.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an

(siehe S.2, No. 19) diesen Header an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet

Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie

einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2, No. 8) Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Anschluss für Beachten Sie bitte, dass Sie eine

12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin ATX12V1) Volt-Stecker mit diesem

(siehe S.2, No. 3) Anschluss verbinden müssen,

damit ausreichend Strom

geliefert werden kann.

Andernfalls reicht der Strom

nicht aus, das System zu starten.

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten

werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen,

nachdem der POST durchgeführt wurde, müssen Sie das System über die

Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der

Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist

ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs

scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte

Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf

Dieses Motherboard unterstützt eine Reiche von Microsoft

Betriebssystemen: 7 / 7 64-Bit / Vista

64-Bit / XP / XP 64-Bit. Die Ihrem

Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und

Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern

können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der

Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch

aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das

Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert,

d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die

Programme werden dann automatisch installiert.
