Produkttyp	Hauptplatine
Marke	ASRock
Modell	P85 Pro3
Formfaktor	ATX
Abmessungen (ca.)	305 x 244 mm
Gewicht (ca.)	0.8 kg
Prozessorsockel	LGA1150
Chipsatz	Intel® B85
Unterstützter Speichertyp	DDR3, Dual-Kanal, bis zu 16 GB
Speicherfrequenzen	1600/1333/1066 MHz
Erweiterungssteckplätze	1x PCIe 3.0 x16, 2x PCIe 2.0 x1, 3x PCI
Speicher	4x SATA3 (6 Gbit/s), 2x SATA2 (3 Gbit/s)
USB	4x USB 3.0 (2 hinten, 2 über Header), 8x USB 2.0 (4 hinten, 4 über Header)
Audio	5.1 CH HD, Realtek ALC662, Kopfhörerverstärker NE5532
Netzwerk	Gigabit-LAN Realtek RTL8111G
Erforderliche Stromversorgung	ATX 24-Pin + 12V 8-Pin Anschluss
Unterstützte Betriebssysteme	Windows® 8/8 64-Bit, 7/7 64-Bit
Wartung und Reinigung	Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein trockenes, antistatisches Tuch. Vermeiden Sie Feuchtigkeit und abrasive Reinigungsmittel.
Sicherheit	Vorsichtig behandeln, elektrostatische Entladungen vermeiden. Vor dem Ein- oder Ausbau von Komponenten immer die Stromversorgung trennen.
Ersatzteile und Reparierbarkeit	Ersatzteile werden nicht mitgeliefert. Für Reparaturen wenden Sie sich an den ASRock-Kundendienst oder einen qualifizierten Techniker.

Häufig gestellte Fragen - P85 PRO3 ASROCK

Welche Prozessoren sind mit dem ASRock P85 Pro3 Motherboard kompatibel?

Das Motherboard unterstützt Intel® Core™ i7/i5/i3, Xeon®, Pentium® und Celeron® Prozessoren der 4. Generation (Haswell) im LGA1150-Format. Es ist kompatibel mit Intel® Turbo Boost 2.0 Technologie.

Was ist die maximale RAM-Speicherkapazität?

Das Motherboard unterstützt bis zu 16 GB DDR3-Speicher im Dual-Channel-Modus. Unterstützte Frequenzen sind 1600, 1333 und 1066 MHz. Nicht ECC und ungepufferte Module werden akzeptiert.

Wie setze ich das BIOS zurück (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Warten Sie 15 Sekunden. Verwenden Sie einen Jumper, um die Pins 2 und 3 des Jumper CLRCMOS1 (Position Nr. 25) für 5 Sekunden kurzzuschließen. Setzen Sie den Jumper vor dem Wiedereinstecken wieder auf Position 1-2 (Standard).

Welche Arten von Stromanschlüssen werden benötigt?

Das Motherboard benötigt einen 24-poligen ATX-Anschluss und einen 8-poligen 12V-Stromanschluss (ATX12V1). Ein 20-poliges Netzteil kann verwendet werden, aber Sie müssen die Pins 1 und 13 für den 24-poligen Anschluss und die Pins 1 und 5 für den 8-poligen Anschluss verbinden, wenn ein 4-poliges Netzteil verwendet wird.

Kann ich den Prozessor mit diesem Motherboard übertakten?

Das Motherboard ermöglicht CPU-, DRAM- und PCH-1,05V-Spannungseinstellungen im BIOS. Allerdings wird Übertakten auf dem B85-Chipsatz offiziell nicht unterstützt. Jeglicher Übertaktungsversuch erfolgt auf eigenes Risiko und kann die Systemstabilität beeinträchtigen oder Komponenten beschädigen.

Wie schließe ich das Frontpanel des Gehäuses an?

Der Header PANNEAU1 (9-polig, Position Nr. 16) ermöglicht den Anschluss des Ein-/Ausschalters (PWRBTN), des Reset-Knopfs (RESET), der Betriebsanzeige-LED (PLED) und der Festplattenaktivitäts-LED (HDLED). Beachten Sie die im Handbuch angegebene Pinbelegung; die Polarität der LEDs ist wichtig.

Welche USB-Anschlüsse bietet das Motherboard?

Das Motherboard verfügt über 2 USB 3.0-Anschlüsse auf der Rückseite und einen USB 3.0-Header für 2 weitere Anschlüsse. Es bietet außerdem 4 USB 2.0-Anschlüsse auf der Rückseite und zwei USB 2.0-Header für 4 zusätzliche Anschlüsse.

Kann ich einen 3-poligen CPU-Lüfter installieren?

Ja, der Anschluss CPU_FAN1 (4-polig) akzeptiert einen 3-poligen Lüfter, wenn Sie die Pins 1, 2 und 3 verbinden. Die Geschwindigkeitsregelung erfolgt im Spannungsmodus. Der zweite Anschluss CPU_FAN2 ist 3-polig und kann direkt einen 3-poligen Lüfter aufnehmen.

Welche Betriebssysteme werden unterstützt?

Das Motherboard ist kompatibel mit Microsoft® Windows® 8 (32 und 64 Bit) und Windows® 7 (32 und 64 Bit). Die Treiber werden auf der Support-CD mitgeliefert.

Wie aktiviere ich den Ton über den SPDIF-Ausgang?

Schließen Sie den SPDIF_OUT-Anschluss Ihrer Grafikkarte oder Audioquelle mit einem geeigneten Kabel an den Header SPDIF_OUT1 (2-polig, Position Nr. 24) an. Wählen Sie dann im Realtek Audio-Kontrollfeld den SPDIF-Ausgang als Standardgerät aus.

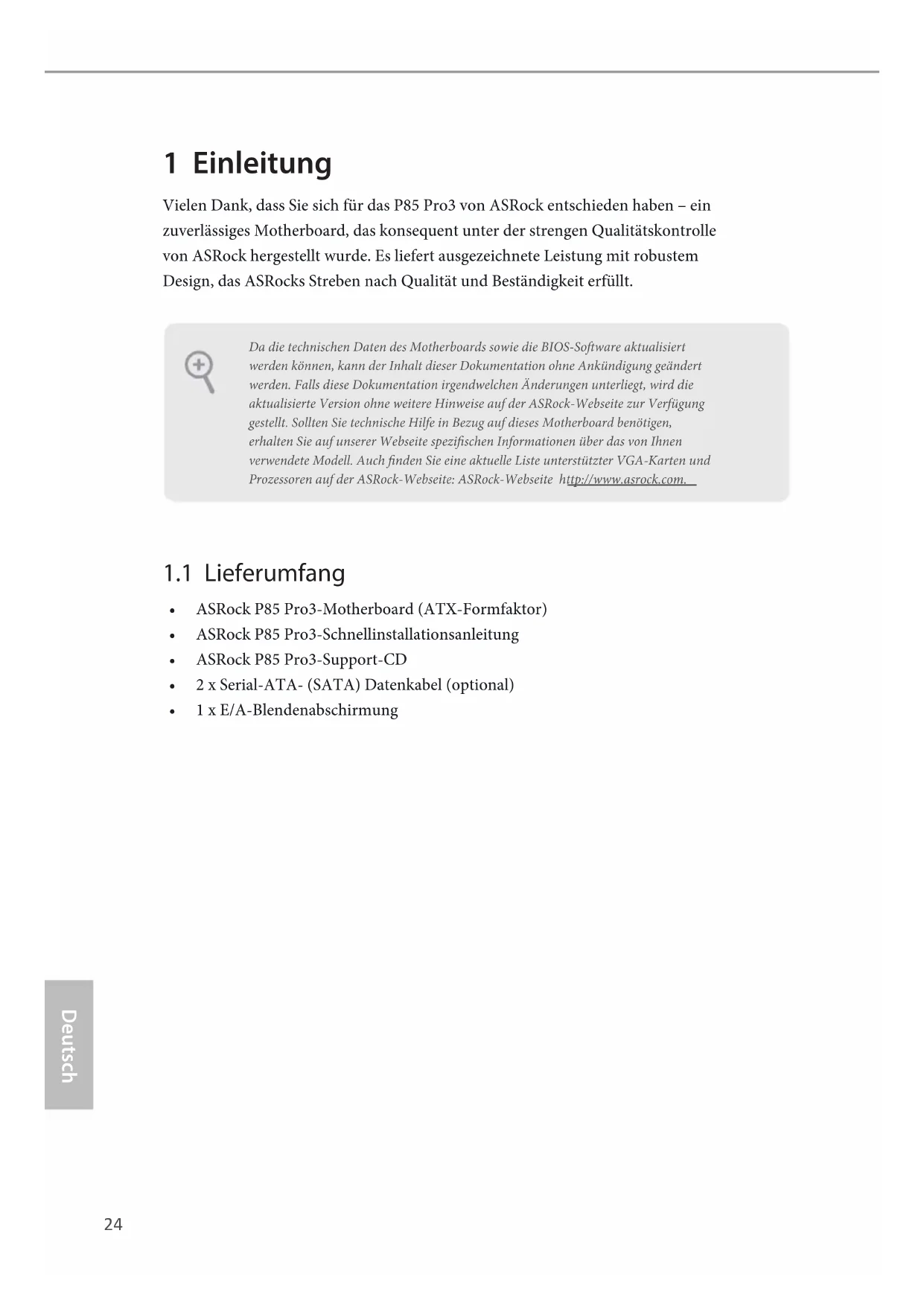

BEDIENUNGSANLEITUNG P85 PRO3 ASROCK

Vielen Dank, dass Sie sich für das P85 Pro3 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock P85 Pro3-Motherboard (ATX-Formfaktor)
• ASRock P85 Pro3-Schnellinstallationsanleitung
• ASRock P85 Pro3-Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	ATX-FormfaktorVollständig solides Kondensatordesign
Prozessor	Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-PaketDigipower-Design4-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-Technologie
Chipsatz	Intel® B85Unterstützt Intel® Small Business Advantage 2.0
Speicher	Dualkanal-DDR3-Speichertechnologie2 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter SpeicherSystemspeicher, max. Kapazität: 16GB(siehe ACHTUNG)Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweiterungssteckplatz	1 x PCI-Express 3,0-x16-Steckplatz2 x PCI-Express 2,0-x1-Steckplätze3 x PCI-Steckplätze
Audio	5.1-Kanal-HD-Audio (Realtek ALC662-Audiocodec)TI® NE5532 (unterstützt erstklassigen Headset-Verstärker mit bis zu 600 Ohm)
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111GUnterstützt Wake-On-LANUnterstützt LAN-KabelerkennungUnterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE
Rückblende,E/A	1 x PS/2-Mausanschluss1 x PS/2-Tastaturanschluss1 x Serieller port: COM11 x Parallel Port (ECP/EPP Support)1 x Koaxial-SPDIF-Ausgang4 x USB 2.0-Ports2 x USB 3.0-Ports1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschluss: Line-in / Vorderer Lautsprecher / Mikrofon
Speicher	4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen2 x SATA-II-3,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen
Anschluss	1 x IR-Stiftleiste1 x Betrieb-LED-Stiftleiste1 x TPM-Stiftleiste2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)2 x Gehäuselüfteranschlüsse (1 x 4-polig, 1 x 3-polig)1 x Netzteillüfteranschluss (3-polig)1 x 24-poliger ATX-Netzanschluss1 x 8-poliger 12-V-Netzanschluss1 x Audioanschluss an Frontblende1 x SPDIF-Ausgang2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports)1 x USB 3.0-Stiftleiste (unterstützt zwei USB 3.0-Ports)
BIOS-Funktion	64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 1.1-konforme AufweckereignisseSMBIOS 2.3.1-UnterstützungCPU, DRAM, PCH 1,05 V / Mehrfachspannungsanpassung
Support-CD	Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8

Hardware- überwachung

• CPU-/Gehäuse/Netzteiltemperaturerkennung
• CPU/Gehäuse/Netzteil-Lüftertachometer
- Lautloser CPU-/Gehäuselüfter (ermöglich automatische Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)
• CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

- Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

Zertifizierungen

• FCC, CE, WHQL
• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 25)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 16)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetrieb-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):

Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste(3-polig, PLED1)(siehe S. 1, Nr. 14)		Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste.
Serial-ATA-II-Anschlüsse(SATA2_4:siehe S. 1, Nr. 13)(SATA2_5:siehe S. 1, Nr. 12)		Diese beiden SATA-II-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 3,0 Gb/s.
Serial-ATA-III-Anschlüsse(SATA3_0:siehe S. 1, Nr. 9)(SATA3_1:siehe S. 1, Nr. 10)(SATA3_2:siehe S. 1, Nr. 8)(SATA3_3:siehe S. 1, Nr. 11)		Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
USB 2.0-Stiftleisten(9-polig, USB4_5)(siehe S. 1, Nr. 20)(9-polig, USB6_7)(siehe S. 1, Nr. 19)		Neben vier USB 2.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
USB 3.0-Stiftleiste(19-polig, USB3_2_3)(siehe S. 1, Nr. 7)		Neben zwei USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 23)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie es bitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstift- leiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 15)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

SPDIF-Ausgang

(siehe S. 1, Nr. 24)

Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stiftleiste.

Gehäuse- und

Netzteillüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 18)

FAN_SPEED_CONTROL

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 17)

FAN_SPEED

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(3-polig, PWR_FAN1)(siehe S. 1, Nr. 2)
CPU-Lüfteranschlüsse(4-polig, CPU_FAN1)(siehe S. 1, Nr. 3)(3-polig, CPU_FAN2)(siehe S. 1, Nr. 1)		Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 6)		Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 4)		Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Infrarotmodul-Stiftleiste(5-polig, IR1)(siehe S. 1, Nr. 22)		Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.

TPM-Stiftleiste

(17-polig, TPMS1)

(siehe S. 1, Nr. 21)

Dieser Anschluss

unterstützt das Trusted

Platform Module- (TPM)

Kennwörter und Daten

sicher aufbewahren kann.

Ein TPM-System hilft

zudem bei der Stärkung

der Netzwerksicherheit,

schützt digitale

Identitäten und

gewährleistet die

Plattformintegrität.
