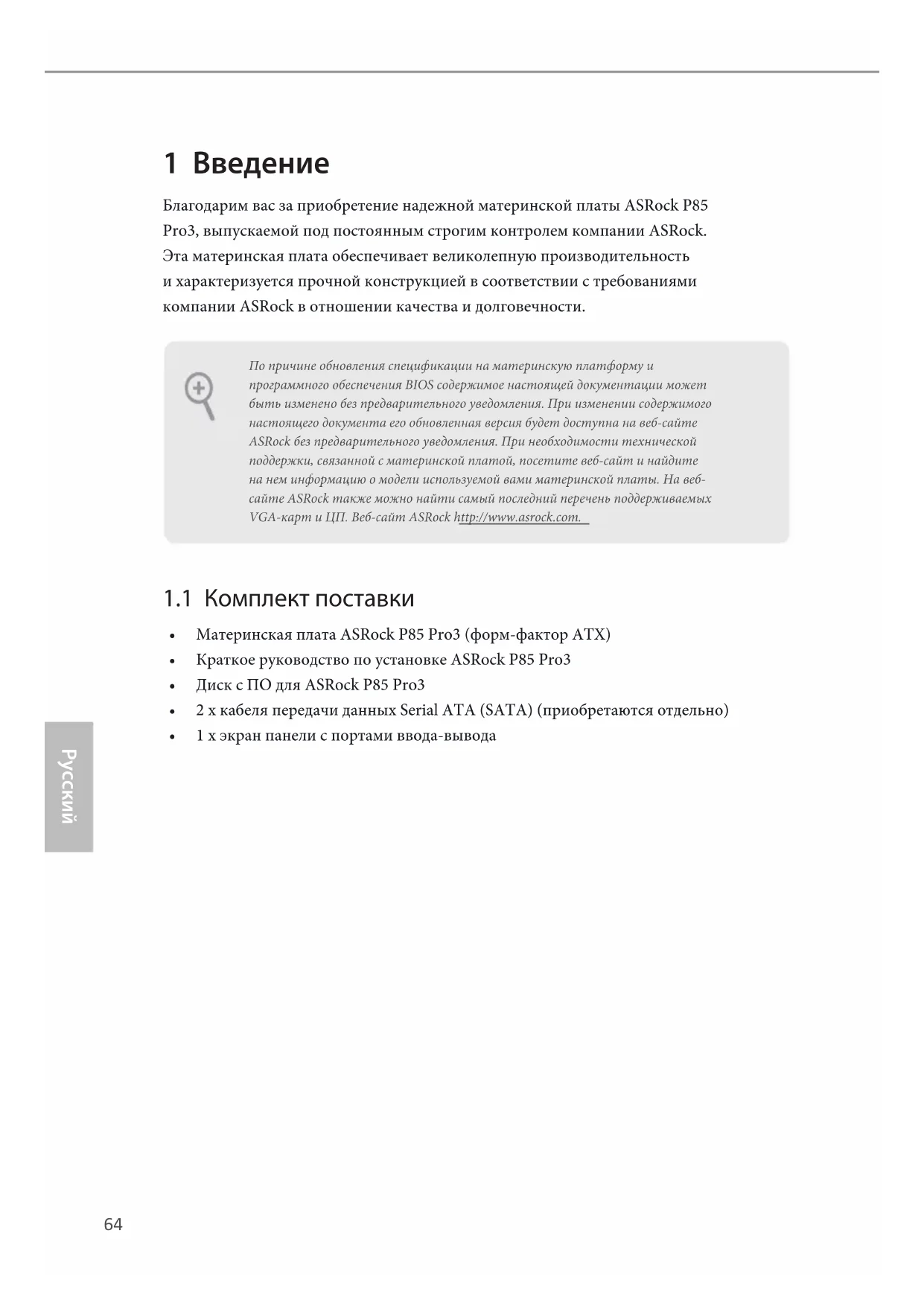

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ P85 PRO3 ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock P85 Pro3, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Материнская плата ASRock P85 Pro3 (форм-фактор ATX)
• Краткое руководство по установке ASRock P85 Pro3
• Диск с ПО для ASRock P85 Pro3
• 2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 1 х экран панели с портами ввода-вывода

1.2 Спецификация

Платформа	Форм-фактор ATXИспользование только твердотельных конденсаторов
ЦП	Поддержка процессоров 4-го поколения Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150Digi Power DesignСистема питания 4Поддержка технологии Intel® Turbo Boost 2.0
Чипсет	Intel® B85Поддержка Intel® Small Business Advantage 2.0
Память	Двухканальная память DDR32 x гнездо DDR3 DIMMПоддержка модулей памяти DDR3 1600/1333/1066 Non-ECC UnbufferedМаксимальный объем системной памяти: 16 Гб(см. «ПРЕДОСТЕРЕЖЕНИЕ»)Поддержка Intel® Extreme Memory Profile (XMP)1.3/1.2
Гнездарасширения	1 x PCI Express 3.0 x16 гнезд2 x PCI Express 2,0 x13 x гнездо PCI
Аудио	5.1-канальный звук высокой четкости HD Audio (аудиокодек Realtek ALC662)ТІ® NE5532 (поддержка усилителя Premium Headset Amplifier до 600 Ом)
ЛВС	PCIE x1 Gigabit LAN 10/100/1000 M6/cRealtek RTL8111GПоддержка Wake-On-LANПоддержка определения кабеля ЛВСПоддержка Energy Efficient Ethernet 802.3azПоддержка PXE
Портыввода-выводана заднейпанели	1 x PS/2 мышь1 x PS/2 для клавиатуры1 x порт COM11 x параллельный порт: поддержка ECP/EPP1 x порт Coaxial SPDIF Out4 x USB 2.02 x USB 3.01 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)Разъемы HD Audio: линейный вход / передние динамики / микрофон
Запоминающие устройства	4 x разъем SATA3 6,0 Гб/с, поддержка функций NCQ, AHCI и «горячей» замены2 x разъем SATA2 3,0 Гб/с, поддержка функций NCQ, AHCI и «горячей» замены
Разъемы	1 x колодка IR1 x колодка светодиодного индикатора питания1 x колодка TPM2 x разъем для вентилятора ЦП (1 x 4-контактный, 1 x 3-контактный)2 x разъема для вентилятора корпуса (1 x 4-контактный, 1 x 3-контактный)1 x разъем для вентилятора блока питания (3-контактный)1 x разъем питания ATX (24-контактный)1 x 8-контактный разъем питания 12 B1 x аудиоразъем на передней панели1 x выходной разъем SPDIF2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)
Особенности BIOS	64 M6 AMI UEFI Legal BIOS с поддержкой многоязычного ГИПСовместимость с управлением энергопотреблением по ACPI 1.1Поддержка SMBIOS 2.3.1Регулировка напряжений ЦП, DRAM, PCH 1,05 B
Диск с ПО	Драйвера, утилиты, антивирусное ПО (демоверсия), CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8

Контроль оборудования

• Датчик температуры ЦП/корпуса/блока питания
• Тахометр вентиляторов ЦП/корпуса/блока питания
- Малошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре ЦП)
• Управление оборотами вентилятора ЦП/корпуса
• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

oc

- Microsoft® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная

Сертификация

- FCC, CE, WHQL - Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows* фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows* таких ограничений нет. Для использования той памяти, которую OC Windows* не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 25)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели

(9-контактная, PANEL1)

(См. стр. 1, № 16)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED*

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания(3-контактная, PLED1)(См. стр. 1, No 14)		Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.
Разъемы Serial ATA2(SATA2_4:(См. стр. 1, No 13)(SATA2_5:(См. стр. 1, No 12)		Эти два разъема SATA2 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 3,0 Гб/с.
Разъемы Serial ATA3(SATA3_0:см. стр.1, No 9)(SATA3_1:(См. стр. 1, No 10)(SATA3_2:(См. стр. 1, No 8)(SATA3_3:см. стр.1, No 11)		Эти четыре разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.
Колодки USB 2.0.(9-контактная, USB4_5)(См. стр. 1, No 20)(9-контактная, USB6_7)(См. стр. 1, No 19)		Кроме четыре портов USB 2.0 на панели ввода-вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два порта.
Колодка USB 3.0(19-контактная, USB3_2_3)(См. стр. 1, No 7)		Кроме два портов USB 3.0 на панели ввода-вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 23)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.

B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.

C. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(См. стр. 1, № 15)

Предназначена для

подключения динамика корпуса.

Выходной разъем SPDIF

(2-контактный, SPDIF_OUT1)

(См. стр. 1, № 24)

Подключите разъем

SPDIF_OUT карты

HDMI VGA к этой

колодке при помощи кабеля.

Разъемы для

вентиляторов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 18)

(4-контактный, CHA_ FAN2)

(См. стр. 1, № 17)

Предназначены для

подключения кабелей

разъемов вентиляторов

и подключения черного

провода к заземлению.

(3-контактный, PWR_FAN1)(См. стр. 1, No 2)
Разъемы вентиляторовЦП(4-контактный, CPU_FAN1)(См. стр. 1, No 3)(3-контактный, CPU_FAN2)(См. стр. 1, No 1)		Эта материнскаяплата снабжена4-контактным разъемомдля малошумящеговентилятора ЦП.Если вы собираетесьподключить3-контактныйвентилятор процессора,подключайте его кконтактам 1-3.
Разъем питания ATX(24-контактный,ATXPWR1)(См. стр. 1, No 6)		Эта материнскаяплата снабжена24-контактнымразъемом питания АТХ.Чтобы использовать20-контактныйразъем питания АТХ,подключите его вдольконтакта 1 и контакта13.
Разъем питания ATX 12 B(8-контактный,ATX12V1)(См. стр. 1, No 4)		Эта материнскаяплата снабжена8-контактным разъемомпитания АТХ 12 В.Чтобы использовать4-контактныйразъем питания АТХ,подключите его вдольконтакта 1 и контакта 5.
Колодка инфракрасногомодуля(5-контактная, IR1)(См. стр. 1, No 22)		Эта колодка поддерживаетдополнительнуюбеспроводную передачуи прием сигналовинфракрасного модуля.

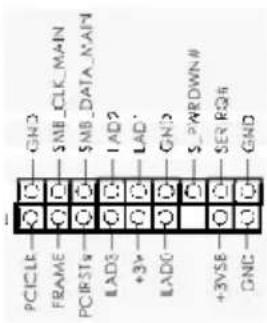

Колодка ТРМ

(17-контактная, TPMS1)

(См. стр. 1, № 21)

PCIRCLE FRAME PCFIRST# +3V58 +3V58 GND GND $NB_CLK_MAN $NB_DATA_MAN LAD2 LAD1 GND $ARDWN# SER RQ4 GND

Этот разъем

обеспечивает

поддержку системы

Trusted Platform

Module (TPM), которая

способна обеспечить

надежное хранение

ключей, цифровых

сертификатов,

паролей и данных.

Система ТРМ также

повышает уровень

сетевой безопасности,

защищает цифровые

идентификаторы

и обеспечивает

целостность

платформы.
