PANDUAN PENGGUNA P85 PRO3 ASROCK

Terima kasih telah membeli motherboard ASRock P85 Pro3, yakni motherboard

andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock.

Motherboard ini memberikan performa luar biasa dengan desain canggih yang

meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

• 1 x Pelindung Panel I/O Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.134

• Bentuk dan Ukuran ATX

AHCI, dan “Hot Plug”

• 2 x Konektor SATA2 3,0 Gb/s, mendukung fungsi NCQ,

AHCI, dan “Hot Plug”

• 64Mb AMI UEFI Legal BIOS dengan dukungan GUI Multibahasa

• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan

• Dukugan SMBIOS 2.3.1

• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

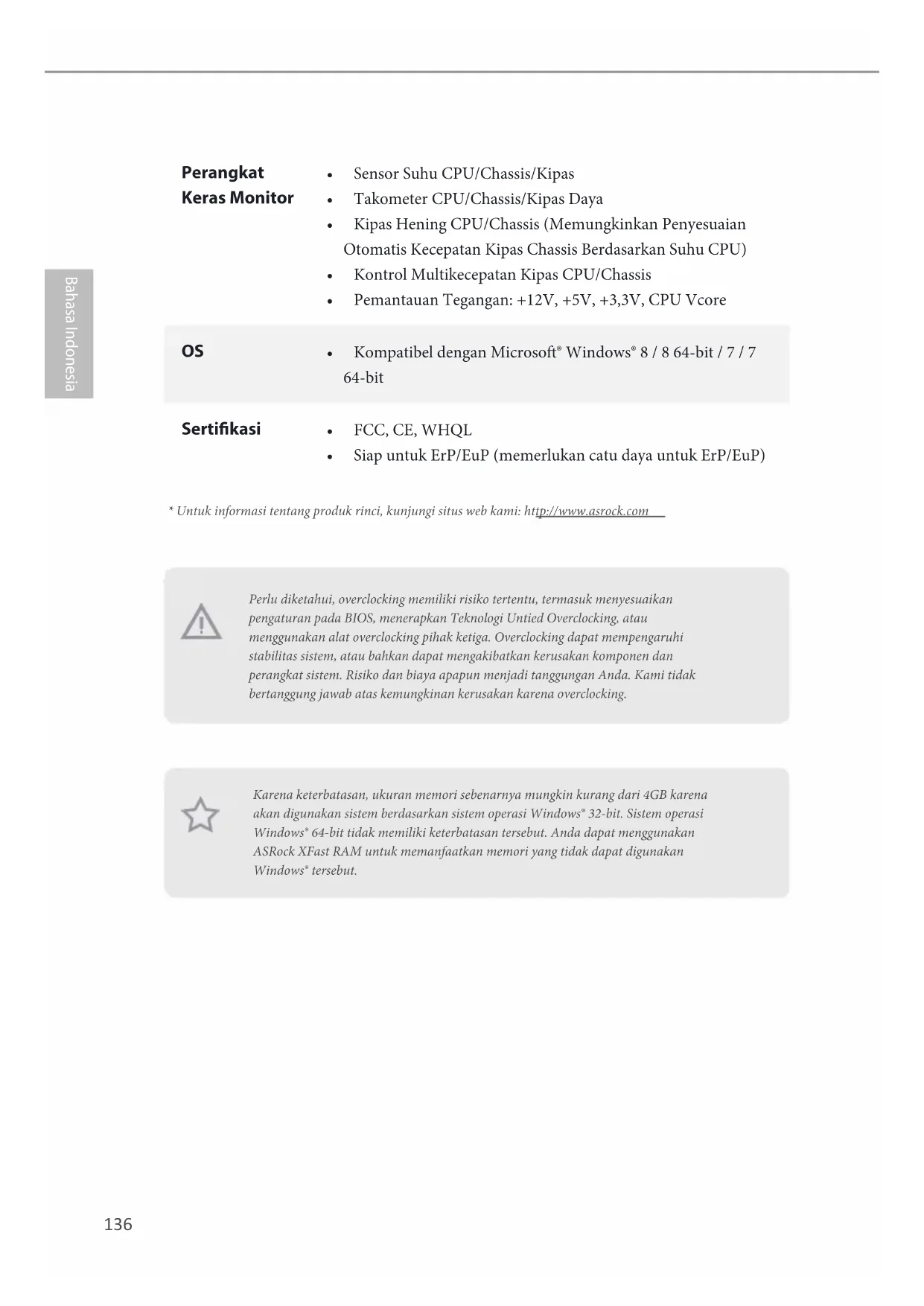

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan

pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau

menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi

stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan

perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak

bertanggung jawab atas kemungkinan kerusakan karena overclocking.

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena

akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi

Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan

ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan

Windows® tersebut.P85 Pro3

Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper

diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper

yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan

jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper

(lihat hal. 1, No. 25)

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk

mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,

matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama

15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada

CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah

Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai

meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan

tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default

pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.

Clear CMOSDefault138

atur ulang indikator status

sistem dan switch daya

pada chassis ke header

tersebut berdasarkan

penetapan pin di bawah

ini. Perhatikan pin positif

menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi

cara mematikan sistem menggunakan switch daya.

RESET (Switch Atur Ulang):

Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur

ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal

melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala

tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan

menyala bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya

terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive,

speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan

penetapan kabel dan pin disesuaikan dengan benar.

Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup

jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header

dan konektor akan mengakibatkan kerusakan permanen pada motherboard.P85 Pro3

chassis ke header ini

lihat hal. 1, No. 12)

Kedua konektor SATA2

ini mendukung kabel data

SATA untuk perangkat

penyimpanan internal

dengan kecepatan transfer

Keempat konektor SATA3

ini mendukung kabel data

SATA untuk perangkat

penyimpanan internal

dengan kecepatan transfer

(lihat hal. 1, No. 20)

perangkat audio ke panel

1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis

harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam

panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.

2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan

dengan melakukan langkah-langkah di bawah ini:

B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.

C. Sambungkan Ground (GND) ke Ground (GND).

D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu

menyambungkannya untuk panel audio AC’97.

E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol

Realtek, lalu sesuaikan “Volume Perekaman”.

Anda berencana untuk

daya ATX 24-pin. Untuk

menggunakan catu daya

bersama Pin 1 dan Pin 13.

Untuk menggunakan catu

daya ATX 4-pin, pasang

bersama Pin 1 dan Pin 5.

(lihat hal. 1, No. 22)

Header ini mendukung modul

transmisi nirkabel opsional dan

menerima modul inframerah.

Konektor ini mendukung

Platform Module), yang

dapat menyimpan kode

kunci, sertikat digital,

sandi, dan data secara

aman. Sistem TPM juga

membantu meningkatkan

melindungi identitas

digital, dan memastikan
