BEDIENUNGSANLEITUNG Q77M vPro ASROCK

Zur besseren Leistung unter Windows

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

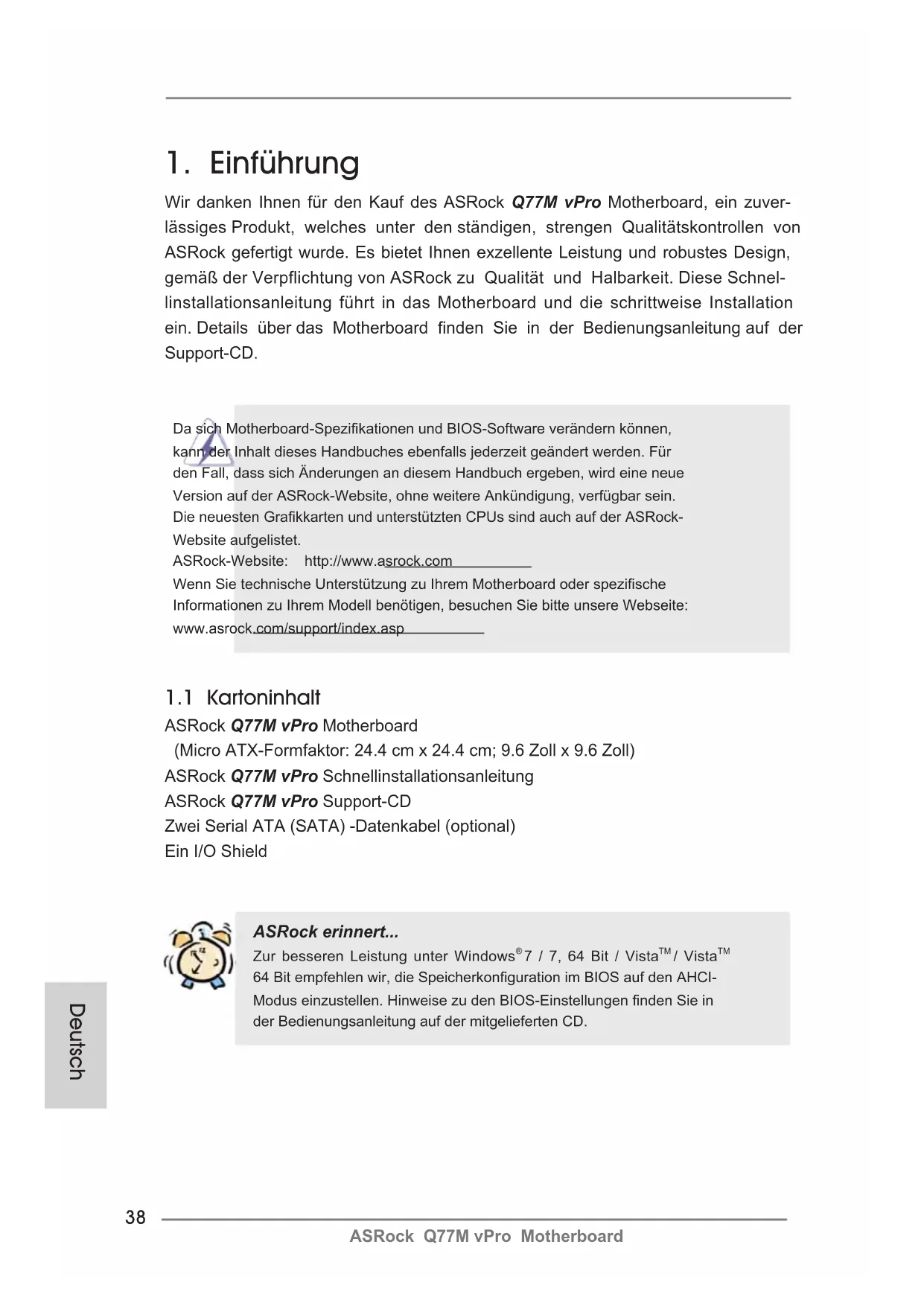

Wir danken Ihnen für den Kauf des ASRock Q77M vPro Motherboard, ein zuver-

lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

ASRock Q77M vPro Schnellinstallationsanleitung

CPU - Unterstützt Intel

i7- / i5- / i3-Prozessoren der 3ten

und 2ten Generation im LGA1155-Package

- 4 + 2-Stromphasendesign

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie

TM Technologie (siehe VORSICHT 3)

Rapid Start Technology und Smart

Active Management Technology 8.0 können nur

mit Prozessoren der Intel

-Familie unterstützt

Speicher - Dual-Kanal DDR3 Speichertechnologie (siehe VORSICHT 6)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter

Speicher (DDR3 1600 mit Intel

Ivy Bridge-Prozessor, DDR3

Sandy Bridge-Prozessor)

- Max. Kapazität des Systemspeichers: 32GB

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 1 x PCI Express 3.0 x16-Steckplätze (PCIE1: x16-Modus)

steckplätze (siehe VORSICHT 8)

* PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor

unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur

PCIE 2.0 unterstützt.

- 1 x PCI Express 2.0 x16-Steckplätze (PCIE2:x4-Modus)

- 2 x PCI -Steckplätze

- Unterstützt AMD TM Quad CrossFireX TM

und CrossFireX TM Onboard-VGA * Integrierte Intel

HD-Grakdarstellungen und die VGA-40

ASRock Q77M vPro Motherboard

Ausgänge können nur durch GPU-integrierte Prozessoren

- Unterstützt hochauösende integrierte Intel

- Pixel Shader 5.0, DirectX 11 mit Intel

Ivy Bridge-Prozessor,

Pixel Shader 4.1, DirectX 10.1 mit Intel

- Maximal gemeinsam genutzter Speicher 1760MB

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie

DisplayPort (siehe VORSICHT 10)

- Unterstützt DVI mit einer maximalen Auösung von 1920 x

- Unterstützt D-Sub mit einer maximalen Auösung von 2048

- Unterstützt DisplayPort mit einer maximalen Auösung von

2560 x 1600 bei 60 Hz

- Unterstützt HDCP-Funktion mit DVI- und DisplayPort-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

DVI- und DisplayPort-Ports

CH HD Audio (Realtek ALC662 Audio Codec)

- Unterstützt THX TruStudio

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE E/A-Anschlüsse I/O Panel

an der Rückseite - 1 x PS/2-Tastaturanschluss

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Audio Eingang / Lautsprecher vorne /

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt RAID- (RAID 0,41

USB3.0 - 2 x USB 3.0-Ports an der Rückseite, unterstützt USB

1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

Vorderseite, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

- 1 x Consumer Infrared-Modul-Header

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- 1 x Betriebs-LED-Header

- 1 x TPM-Stiftleiste

- CPU/Gehäuse/Strom lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

Eigenschaft (siehe VORSICHT 11)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 12)

- ASRock APP Charger (siehe VORSICHT 13)42

ASRock Q77M vPro Motherboard

- ASRock SmartView (siehe VORSICHT 14)

- ASRock XFast USB (siehe VORSICHT 15)

- ASRock XFast LAN (siehe VORSICHT 16)

- ASRock XFast RAM (siehe VORSICHT 17)

- ASRock Crashless BIOS (siehe VORSICHT 18)

- ASRock OMG (Online Management Guard)

- ASRock Internet Flash (siehe VORSICHT 20)

- ASRock U-COP (siehe VORSICHT 21)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe VORSICHT 22)

- Gute Nacht-LED Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse/

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit (siehe VORSICHT 23)

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.43

ASRock Q77M vPro Motherboard

1. Übertaktung wird aufgrund von Chipsatzbeschränkungen nicht unter-

2. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

52 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

-Technologie ist ein Set von IT-Fähigkeiten, inklusive

Handhabbarkeits-, Sicherheits- und Leistungsverwaltung – alles in der

Hardware von PCs mit Intel

-Prozessoren integriert. Die

Fähigkeiten sind in die Hardware integriert, sodass sie nahezu jederzeit

verfügbar sind, selbst wenn das Betriebssystem inoperabel, der PC aus-

geschaltet oder ein Festplattenfehler aufgetreten ist.

Active Management Technology 8.0 ist eine Funktion der Intel

-Technologie. Über integrierte Plattformfähigkeiten, beliebte Ver-

waltungs- und Sicherheitsanwendungen von Drittanbietern ermöglicht sie

IT-Administratoren das bessere Erkennen, Instandhalten und Schützen

ihrer vernetzten Computersysteme.

Small Business Advantage ist eine in die IT-Werkzeuge integrierte,

anpassbare Plattform, die maximale Produktivität, PC-Leistung und Da-

tensicherheit unterstützt. Hier stehen Ihnen Anwendungen wie Software

Monitor, PC Health Center, Data Backup & Restore, Energy Saver und

6. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In-

stallationsanleitung für die Speichermodule auf Seite 16 zwecks richtiger

Installation gelesen haben.

7. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

8. Unterstützt nur der PCIE1-Steckplatz Geschwindigkeiten der 3ten Gene-Unterstützt nur der PCIE1-Steckplatz Geschwindigkeiten der 3ten Gene-

ration. Damit Sie PCI Express mit der Geschwindigkeit der 3ten Genera-

tion nutzen können, müssen Sie einen Ivy Bridge-Prozessor installieren.

Wenn Sie einen Sandy Bridge-Prozessor installieren, läuft PCI Express

nur bei der Geschwindigkeit der 2ten Generation.

9. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

tauscht. Bitte überprüfen Sie Intel

website für die neuliche Information.

10. Sie können nur die Nutzung von zwei von drei Bildschirmen auswählen.

Die D-Sub-, DVI-D- und DisplayPort-Bildschirme können nicht gleichze-

itig aktiviert werden. Zudem kann der DVI-D-Port mit DVI-zu-HDMI-

Adapter dieselben Funktionen wie der HDMI-Port unterstützen.

11. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-Werkzeug

zur Feineinstellung verschiedener Systemfunktionen an einer44

ASRock Q77M vPro Motherboard

benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Prol, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Prol dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

der Efzienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

12. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

13. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

14. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und

ASRock Q77M vPro Motherboard

aufregender macht. ASRock-Motherboards werden exklusiv mit der

SmartView-Software geliefert, die auch dafür sorgt, dass Sie immer

mit Ihren Freunden in Verbindung bleiben. Die SmartView-Funktionen

können Sie mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

64 Bit und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

15. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

16. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kongu-

rieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

17. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

zung des Speicherplatzes, der unter Windows

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häugkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän

gerung deren Lebenszeit.

18. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

19. Mit OMG können Administratoren den Internetzugriff zu bestimmten

Zeiten sperren oder einschränken. Sie können zwischen [Täglich],

[Wochentag] und [Wochentage und Wochenende] auswählen, dann

legen Sie die Anfangs- und Endzeiten fest, zu denen anderen Nutzern

der Internetzugang gewährt werden soll. Damit OMG nicht von Nutzern

umgangen werden kann, dürfen Gästekonten keine Rechte zur Änderung

der Systemzeit eingeräumt werden.

20. Die Internet Flash sucht nach verfügbaren UEFI-Aktualisierungen auf

unseren Servern. Mit anderen Worten: Das System erkennt aktuellste

UEFI-Firmware auf unseren Servern automatisch und aktualisiert die

Geräte-Firmware ohne Zutun von Windows. Bitte beachten Sie, dass

diese Funktion nur mit DHCP-kongurierten Computern möglich ist.46

ASRock Q77M vPro Motherboard

21. Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

22. Die Combo-Kühleroption bietet die exible Möglichkeit zur Aufnahme von

drei verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und

LGA 1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter

verwendet werden können.

23. ASRock XFast RAM wird von Microsoft

XP / XP 64 Bit nicht

64-Bit / XP / XP 64-Bit

24. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

ASRock Q77M vPro Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

(CLRCMOS1, 3-Pin jumper)

(siehe S.2 - No. 23)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

(SATA2_2: siehe S.2 - No. 16)

(SATA2_3: siehe S.2 - No. 19)

unterstützten SATA-Datenkabel

(SATA2_4: siehe S.2 - No. 15)

(SATA2_5: siehe S.2 - No. 20)

Massenspeichergeräte. Die

aktuelle SATA2- Schnittstelle

Datenübertragungsrate bis

Seriell-ATA3-Anschlüsse Diese zwei Serial ATA3-

(SATA3_0: siehe S.2 - No. 17)

(SATA3_1: siehe S.2 - No. 18)

unterstützten SATA-Datenkabel

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

Datenübertragungsrate bis 6,0

Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

Anschluss eines Druckerport-

(siehe S.2 - No. 29)

Kabels, mit dem Sie passende

Drucker auf einfache Weise

USB 2.0-Header Zusätzlich zu den sechs

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 25)

I/O-Anschlüssen benden sich

zwei USB 2.0- Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 24)

USB 3.0-Header Neben zwei Standard-USB

3.0-Ports am E/A-Panel

bendet sich ein USB 3.0-

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Infrarot-Modul-Header Dieser Header unterstützt ein

optionales, drahtloses Sende-

(siehe S.2 - No. 28)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(siehe S.2 - No. 26)

ASRock Q77M vPro Motherboard

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

seite Ihres Gehäuses,

(siehe S.2 - No. 31)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

Bei den Betriebssystemen Windows

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

Bei den Betriebssystemen Windows

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

mehrere Funktion der

(siehe S.2 - No. 22)

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.51

ASRock Q77M vPro Motherboard

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

Gehäuselautsprecher an

(siehe S.2 - No. 14)

Betriebs-LED-Header Bitte schließen Sie die

Betriebs-LED des Gehäuses

(siehe S.2 - No. 21)

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1/S3-Zustand. Im S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.52

ASRock Q77M vPro Motherboard

Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel

mit den Lüfteranschlüssen,

wobei der schwarze Draht an

den Schutzleiterstift

angeschlossenwird. CHA_FAN1

und CHA_FAN2 unterstützen

CPU-Lüfteranschluss Verbinden Sie das CPU -

Lüfterkabel mit diesem

Anschluss und passen Sie den

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(sieche S.2 - No. 5)

ATX-Netz-Header Verbinden Sie die ATX-

Stromversorgung mit diesem

ASRock Q77M vPro Motherboard

Deutsch 2413 Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

ATX 12V Anschluss Bitte schließen Sie an diesen

Anschluss die ATX 12V

Stromversorgung an. 4 18 5 Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein. 8 54 1 COM-Anschluss-Header Dieser COM-Anschluss- Header

wird verwendet, um ein

(siehe S.2 - No. 30)

COM-Anschlussmodul zu

TPM Header Dieser Anschluss unterstützt

ein Trusted Platform Module-

(siehe S.2 - No. 27)

System (TPM), auf dem sich

Schlüssel, Digitalzertikate,

Kennwörter und Daten auf

sichere Weise speichern

lassen. Ein TPM-System hilft

auch bei der Verbesserung der

Netzwerksicherheit, schützt

digitale Identitäten und sorgt für

Plattformintegrität.

1 LFRAME#_LCK_33M_TPMTPM_RST#LAD3_L +3V LAD0_L+3VSBGNDF_CLKRUN#SERIRQ#S_PWRDWN# GND LAD1_LLAD2_LSMB_DATA_MAINSMB_CLK_MAIN GND54

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan-

gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup

gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System

über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf

der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist

ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs

scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte

Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf

3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft

64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard

beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit

denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die

Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm

mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die

“Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASRSETUP.EXE im der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges-

teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und

die Programme werden dann automatisch installiert.55

ASRock Q77M vPro Motherboard
