РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q77M vPro ASROCK

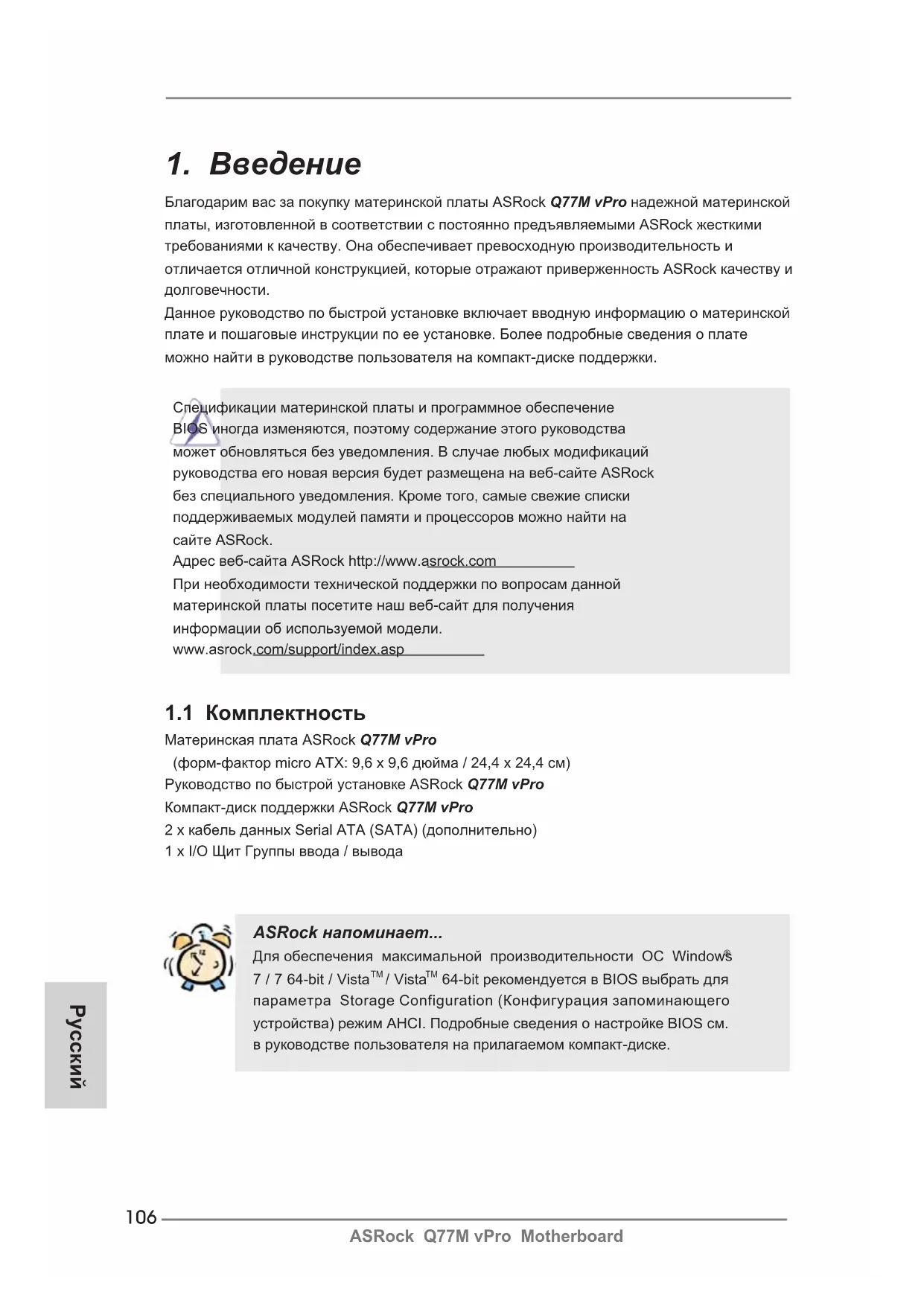

Благодарим вас за покупку материнской платы ASRock Q77M vPro надежной материнской

платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими

требованиями к качеству. Она обеспечивает превосходную производительность и

отличается отличной конструкцией, которые отражают приверженность ASRock качеству и

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

(форм-фактор micro ATX: 9,6 x 9,6 дюйма / 24,4 x 24,4 см)

Руководство по быстрой установке ASRock Q77M vPro

Компакт-диск поддержки ASRock Q77M vPro

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

Для обеспечения максимальной производительности ОС Windows

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

Платформа - форм-фактор micro ATX: 9,6 x 9,6 дюйма / 24,4 x 24,4 см

- Весь Твердый Конденсаторный проект

Процессор - Поддержка процессора Intel

i7 / i5 / i3 3-го и 2-го поколения

с помощью разъема для процессоров LGA 1155

- 4 + 2 проектирование фаз питания

- Поддержка технологии Intel

- Поддержка разблокированного ЦП серии K

(см. ОСТОРОЖНО, пункт 1

- Поддержка технологии Hyper-Threading (см. ОСТОРОЖНО, пункт 2)

Набор микросхем - Intel

- Поддержка технологии Intel

(см. ОСТОРОЖНО, пункт 3)

- Поддержка технологии Intel

Active Management Technology 8.0

(см. ОСТОРОЖНО, пункт 4)

Small Business Advantage

(см. ОСТОРОЖНО, пункт 5)

- Поддержка технологии Intel

Small Business Advantage, Поддержка технологий Intel

обеспечивается только в семействе процессоров Intel

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 6)

- 4 x гнезда DDR3 DIMM

- Поддержите DDR3 1600/1333/1066 не- ECC, безбуферная память

(DDR3 1600 с процессором Intel

- Максимальный объем системной памяти: 32 ГБ

(см. ОСТОРОЖНО, пункт 7)

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Гнезда - 1 x гнезда PCI Express 3.0 x16 (PCIE1: режиме x16)

(см. ОСТОРОЖНО, пункт 8)

* PCIE 3.0 поставляется только в комплекте с ЦП Intel

Sandy Bridge поставляется только модель

- 1 x гнезда PCI Express 2.0 x16 (PCIE2: режим x4)

- поддержка AMD Quad CrossFireX TM

Графика * Встроенный видеоадаптер Intel

HD Graphics и выходы VGA

поддерживаются только с процессорами, оснащенными

интегрированным графическим процессором.

- Поддержка функций встроенных видеоадаптеров Intel

- Макс. объем разделяемой памяти 1760Мб

(см. ОСТОРОЖНО, пункт 9)

- три VGA-выхода: D-Sub, DVI-D и DisplayPort

(см. ОСТОРОЖНО, пункт 10)

- Поддержка DVI с максимальным разрешением до 1920х1200 @ 60

- Поддержка D-Sub с максимальным разрешением до 2048х1536 @

- Поддержка DisplayPort с максимальным разрешением до 2560х1600

- Поддержка функции HDCP через разъемы DVI и DisplayPort

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы DVI и DisplayPort

Аудиосистема - 5.1 CH HD Аудио (Кодер-декодер Аудио Realtek ALC662)

- Поддержка технологии THX TruStudio

- поддержка Wake-On-LAN

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт клавиатуры PS/2

панели - 1 x D-Sub порт

- 6 x порта USB 2.0 на задней панели в стандартной конфигурации

- 2 x порта USB 3.0 на задней панели в стандартной конфигурации

- 1 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: линейный вход / передняя

SATA3 - 2 x портов SATA3 со скоростью передачи данных 6,0 Гбит/с на

контроллере, с аппаратной поддержкой функций RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel Smart

Response), NCQ, AHCI и горячего подключения

USB 3.0 - 2 x задних порта USB 3.0 на контроллере с поддержкой

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5

- 1 x передний разъем USB 3.0 (поддерживает 2 порта USB 3.0) с

поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи

Колодки и плате - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel

Smart Response), NCQ, AHCI и горячего подключения

- 3 x разъема SATA3 6,0 Гбит/с

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля109

ASRock Q77M vPro Motherboard

- 1 x Разъем порта печати

- 1 x разъем Power LED

- соединитель: CPU/Chassis/Power FAN

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- Аудиоразъем передней панели

- 2 x Колодка USB 2.0 (одна колодка для поддержки 4)

дополнительных портов USB 2.0

- 1 x Колодка USB 3.0 (одна колодка для поддержки 2

дополнительных портов USB 3.0)

BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

Компакт- диск - Драйверы, служебные программы, антивирусное программное

поддержки обеспечение (пробная версия), Пробная версия программы

CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite -

Особенность (см. ОСТОРОЖНО, пункт 11)

- ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 12)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 13)

- ASRock SmartView (см. ОСТОРОЖНО, пункт 14)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 15)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 16)

- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 17)

- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 18)

- ASRock OMG (Online Management Guard)

(см. ОСТОРОЖНО, пункт 19)

- ASRock Internet Flash (см. ОСТОРОЖНО, пункт 20)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 21)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G.)

- Combo Cooler Option (C.C.O.) (см. ОСТОРОЖНО, пункт 22)

- Ночное LED-освещение

Контроль - Датчики температуры процессора

оборудо-вания - Датчики температуры корпуса

- Тахометры вентиляторов CPU/Chassis/Power FAN

- Бесшумный вентилятор ЦП/системного блока (возможность авто

матической настройки скорости вентилятора системного блока в110

ASRock Q77M vPro Motherboard

соответствии с температурой центрального процессора)

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

Операцион - Совместимость с Microsoft

Поддержка 64-разрядной версии Vista

(см. ОСТОРОЖНО, пункт 24)

ные системы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 25)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

Следует понимать, что с оверклокингом связан определенный риск во всех

случаях, включая изменение установок BIOS, применение технологии Untied

Overclocking или использование инструментов оверклокинга сторонних

производителей. Оверклокинг может повлиять на стабильность работы

системы и даже вызвать повреждение входящих в нее компонентов и

устройств. Приступая к оверклокингу, вы полностью берете на себя все

связанные с ним риски и расходы. Мы не будем нести ответственность за

любые возможные повреждения в результате оверклокинга.

1. Из-за ограничений процессора разгон не поддерживается.

2. Информацию об установке параметров гиперпоточной технологии (Hyper-

Threading Technology) вы найдете на стр. 52 Руководства пользователя

на компакт-диске поддержки.

TM Technology – комплекс ИТ возможностей,

включая средства управления, обеспечение защиты и управление

питанием, встроенные в аппаратную часть ПК с процессорами Intel

. Функции встроены в аппаратное обеспечение, поэтому

они доступны практически в любое время, даже при отключении

питания компьютера, при выходе из строя ОС или жесткого диска.

характеристика технологии Intel

TM Technology. Благодаря

использованию функций встроенной платформы, популярного

стороннего управления и приложений по обеспечению безопасности,

она позволяет ИТ с большей эффективностью выявлять, лечить и

защищать объединенные в сети компьютерные ресурсы.111

ASRock Q77M vPro Motherboard

Small Business Advantage является настраиваемой

платформой, встроенной в ИТ-инструменты, которая позволяет

максимально повысить эффективность работы, производительность

ПК и безопасность данных. Данные приложения включают Software

Monitor, PC Health Center, Data Backup & Restore, Energy Saver и USB Blocker.

6. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 16).

7. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного места для

использования системой Windows

/ XP. Таких ограничений нет

OS с 64-bit центральным процессором. Технология ASRock

XFast RAM помогает использовать память, которая не используется ОС

8. Tолько PCIE1 поддерживает скорость Gen 3. Для работы PCI Express на скорости Gen 3 обязательно установите ЦП Ivy Bridge.

При установке ЦП Sandy Bridge работа PCI Express осуществляется

только на скорости PCI Express Gen 2.

9. Максимальная совместная емкость памяти определена продавцем

микропроцессорного набора и может измениться. Входите в Intel

сайт за последние информации, пожалуйста.

10. Вы можете использовать только два разъема из трех для вывода

изображения одновременно. Задействовать сразу три подключения - D-

Sub, DVI-D и DisplayPort - невозможно. При помощи адаптера DVI-to-

HDMI порт DVI-D будет поддерживать те же функции, что и HDMI.

11. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это

универсальное средство тонкой настройки различных функций системы

с удобным и понятным интерфейсом, включающая разделы Hardware

Monitor (Наблюдение за оборудованием), Fan Control (Управление

вентилятором), Overclocking («Разгон» процессора), OC DNA (Параметры

«разгона») and IES (Автоматическое энергосбережение). В разделе

Hardware Monitor (Наблюдение за оборудованием) отображаются

основные характеристики аппаратных средств системы. В разделе Fan

Control (Управление вентилятором) отображается скорость вентилятора

и температура, которые можно регулировать. В разделе Overclocking

(«Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы

добиться оптимальной производительности системы. В разделе OC DNA (Параметры «разгона») можно сохранить настройки «разгона»

процессора в виде профиля, который потом можно предложить для

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

регулятор напряжения так, что он будет уменьшать количество

работающих линий питания, чтобы поднять КПД системы без ущерба для112

ASRock Q77M vPro Motherboard

ее производительности во время простоя ядер ЦПУ. Чтобы узнать, как

работать с программой ASRock Extreme Tuning Utility (AXTU), посетите

наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com

12. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash

ROM. Данное средство для обновления BIOS умеет работать без входа в

операционные системы, вроде MS-DOS или Windows

программу достаточно нажать <F6> во время самотестирования системы

(POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт

ASRock Instant Flash через меню. Запустите программу и сохраните

новый BIOS на USB-флэшку, дискету или жесткий диск. После этого

вы сможете оперативно обновить BIOS, без необходимости подготовки

дополнительной дискеты, без установки программы прошивки. Имейте в

виду, что USB-флэшка или винчестер должны использовать файловую

систему FAT32/16/12.

13. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPad и iPod Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

14. SmartView — это интеллектуальная стартовая страница для браузера

IE, на которой отображаются наиболее посещаемые веб-сайты, история

посещений, друзья в Facebook и обновляемые потоки новостей.

Эта новая функция обеспечивает более удобное использование

возможностей Интернета. Системные платы ASRock эксклюзивно

снабжаются программой SmartView, помогающей поддерживать связь

с друзьями. Программа SmartView работает в ОС Windows

Веб-сайт ASRock: http://www.asrock.com/Feature/SmartView/index.asp

15. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

16. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

ASRock Q77M vPro Motherboard

данный момент времени.

17. ASRock XFast RAM – новая функция, входящая в состав утилиты

ASRock Extreme Tuning Utility (AXTU). Благодаря ей, используется

область памяти, использование которой не возможно на процессоре с

32-битной ОС Windows

. ASRock XFast RAM сокращает время загрузки

истории посещения веб-сайтов, существенно ускоряя навигацию

по сети Интернет. Кроме того, скорость работы Adobe Photoshop 5

увеличивается в пять раз. В числе преимуществ ASRock XFast RAM -

сокращение частоты обращений к SSD-накопителям и жестким дискам

и продление срока их эксплуатации.

18. ASRock Crashless BIOS позволяет пользователям обновлять BIOS,

не боясь отказа. В случае отключения электроэнергии в процессе

обновления BIOS ASRock Crashless BIOS автоматически завершает

процедуру обновления BIOS после возобновления подачи энергии.

Обратите внимание на то, что BIOS размещается в корневом каталоге

вашего USB диска. Данная функция доступна только для портов USB2.0.

19. Администраторы могут установить «комендантский час» или ограничить

доступ к Интернету в определенное время с помощью OMG. Можно

выбрать [Ежедневно], [День недели] или [Будни и выходные дни],

затем указать время начала и окончания интернет-доступа для

других пользователей. Чтобы не допустить обхода пользователями

системы OMG, необходимы учетные записи гостей без разрешения на

модификацию системного времени.

20. Internet Flash осуществляет поиск доступных обновлений прошивки

UEFI на наших серверах. Иными словами, система автоматически

находит последние версии UEFI на наших серверах и выполняет

перепрограммирование, не входя в ОС Windows. Обратите внимание

на то, что активация данной функции возможна только на компьютерах,

настроенных как DHCP клиент.

21. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

22. Combo Cooler Option (C.C.O.) предоставляет возможность устанавливать

разные типы процессорных кулеров на материнскую плату – под Socket

LGA775, LGA1155 или LGA1156. Внимание, не все кулеры под LGA775

или LGA1156 можно использовать.

XP / XP 64-разрядной версией, не поддерживает

/ 64-разрядной версии

/ XP / XP 64-bit, не поддерживает Intel

24. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии114

ASRock Q77M vPro Motherboard

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.

ASRock Q77M vPro Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

Перемычка Установка Описание

3-контактная перемычка)

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

Стандартные Очистка CMOS116

ASRock Q77M vPro Motherboard

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATA2 / SATA3

либо к материнской плате.

Разъемы Serial ATA2 четыре соединителя Serial ATA2

(SATA2_2, см. стр. 2, п. 16)

(SATA2_3, см. стр. 2, п. 19)

подключения внутренних

(SATA2_4, см. стр. 2, п. 15)

устройств хранения с

(SATA2_5, см. стр. 2, п. 20)

использованием интерфейсных

кабелей SATA2. В настоящее

время интерфейс SATA допускает

скорость передачи данных до \ 3,0

Разъемы Serial ATA3 два соединителя Serial ATA3

(SATA3_0, см. стр. 2, п. 19)

(SATA3_1, см. стр. 2, п. 20)

подключения внутренних

устройств хранения с

использованием нтерфейсных

кабелей SATA3. В настоящее

время интерфейс SATA допускает

скорость передачи данных до \ 6,0

Разъем порта печати Это интерфейс кабеля порта

печати, обеспечивающий удобное

подключение принтеров.

Колодка USB 2.0 Помимо шесть стандартных

(9-контактный USB_6_7)

портов USB 2.0 на панели ввода-

вывода, на данной материнской

плате предусмотрено два разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

(9-контактный USB_8_9)

Колодка инфракрасного модуля Данная колодка позволяет

подключить дополнительный

модуль беспроводного

(19-контактный USB3_2_3)

USB 3.0 на панели ввода- вывода,

на данной материнской плате

предусмотрен один разъем USB

3.0. Этот разъем USB 3.0

поддерживает два порта USB 3.0. IRRXGNDDUMMY+5VSB IRTX

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

подключения дистанционный

ASRock Q77M vPro Motherboard

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения аудиокабеля

(9-контактный HD_AUDIO1)

обеспечивающего удобное

подключение аудиоустройств и

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство

записи). Затем щелкните «FrontMic» (Передний микрофон).

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

передней панели системы.119

ASRock Q77M vPro Motherboard

Подключите к этому разъему кнопку питания, кнопку сброса и

индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1/S3. Этот индикатор не светится, когда система

находится в режиме ожидания S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

разъем Power LED Подключите индикатор Power LED

(3-контактный PLED1)

к этому разъему для отображения

статуса питания системы. Этот

светодиод продолжит мигать в

режиме S1/S3. Светодиод будет

выключен в режимах S4 или S5

(система выключена).120

ASRock Q77M vPro Motherboard

Chassis и Power Fan-соединители Подключите кабели вентилятора к

(4-контактный CHA_FAN1)

соединителям и присоедините

черный шнур к штырю заземления.

поддерживают функцию

(3-контактный CHA_FAN2)

управления вентилятором.

(3-контактный PWR_FAN1)

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1)

так, чтобы черный провод

соответствовал контакту земли.

Данная материнская плата поддерживает вентиляторы процессора с

4-контактным разъемом (функция тихого режима вентилятора), однако

вентиляторы с 3-контактным разъемом также будут успешно работать, хотя

функция управления скоростью вращения вентилятора окажется

недоступной. Если вы хотите подключить вентилятор процессора с

3-контактным разъемом к разъему вентилятора процессора на данной

материнской плате, для этого следует использовать контакты 1-3.

Установка вентилятора с 3-контактным разъемом

Контакты 1-3 подключены

(3-контактный CPU_FAN2)

Колодка питания ATX Подключите к этой колодке

(24-контактный ATXPWR1)

Колодка питания 12V-ATX Подключите к этой колодке

(8-контактный ATX12V1)

кабель питания ATX 12V.

Несмотря на то, что эта материнская плата предусматр-

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания ATX. Для использования

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

13 4 18 5 Колодка COM-порта Данная колодка COM-порта

позволяет подключить модуль

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете

традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

наряду с Булавкой 1 и Прикрепите 5.

ATX С 4-Pin 12V Установка Электропитания 8 54 1 1 LFRAME#_LCK_33M_TPMTPM_RST#LAD3_L +3V LAD0_L+3VSBGNDF_CLKRUN#SERIRQ#S_PWRDWN# GND LAD1_LLAD2_LSMB_DATA_MAINSMB_CLK_MAIN GND

В этот разъем можно установить

(17-контактный TPM1)

систему Trusted Platform Module

(TPM), которая хранит ключи,

цифровые сертификаты, пароли и

информацию в защищенном виде.

Система TPM позволяет повысить

безопасность локальной сети,

2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате.

Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите <F2>

или <Del> во время самопроверки при включении питания (Power-On-Self-Test – POST).

Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным

образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему

с помощью клавиш <Ctrl> + <Alt> + <Delete> или нажатия кнопки сброса на корпусе

системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве

пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске

поддержки с программным

Данная материнская плата поддерживает различные операционные системы Microsoft

64-bit / XP / XP 64-bit. Поставляемый вместе с ней

компакт-диск поддержки содержит необходимые драйверы и полезные утилиты, которые

расширяют возможности материнской платы.

Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM.

Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране

автоматически появится главное меню компакт-диска (Main Menu). Если этого не

произошло, найдите в на компакт-диске поддержки файл ASRSETUP.EXE и дважды

щелкните на нем, чтобы открыть меню.123

ASRock Q77M vPro Motherboard
