РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A55MHVS ASROCK

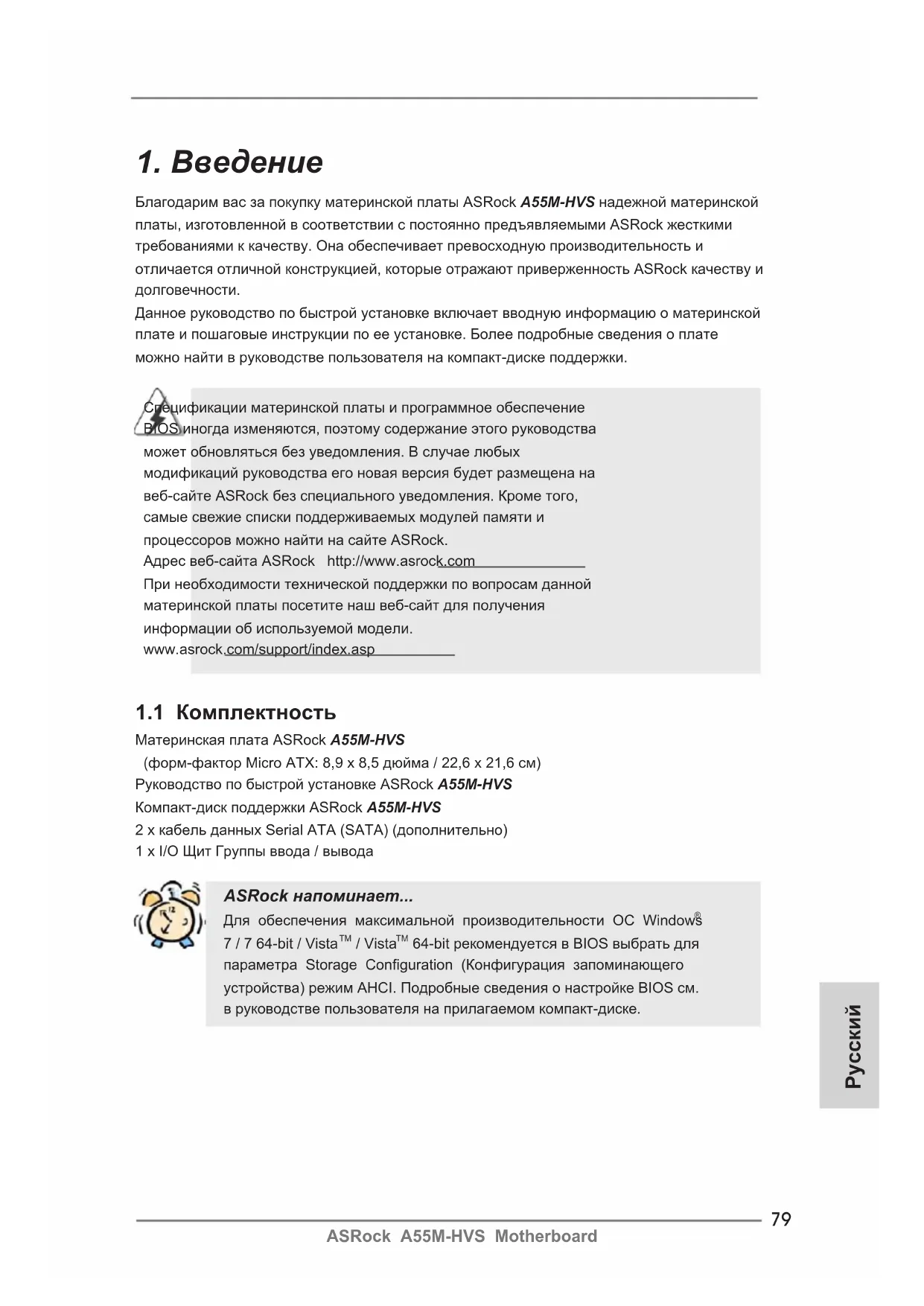

Благодарим вас за покупку материнской платы ASRock A55M-HVS надежной материнской

платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими

требованиями к качеству. Она обеспечивает превосходную производительность и

отличается отличной конструкцией, которые отражают приверженность ASRock качеству и

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых

модификаций руководства его новая версия будет размещена на

веб-сайте ASRock без специального уведомления. Кроме того,

самые свежие списки поддерживаемых модулей памяти и

процессоров можно найти на сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

(форм-фактор Micro ATX: 8,9 x 8,5 дюйма / 22,6 x 21,6 см)

Руководство по быстрой установке ASRock A55M-HVS

Компакт-диск поддержки ASRock A55M-HVS

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

Для обеспечения максимальной производительности ОС Windows

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.80

ASRock A55M-HVS Motherboard

Платформа - форм-фактор Micro ATX: 8,9 x 8,5 дюйма / 22,6 x 21,6 см

- Твердотельный конденсатор в цепи питания процессора

Процессор - Поддерживаются процессоры для гнезда Socket FM1 с

потребляемой мощностью до 100 Вт

- Поддержка технологии AMD Cool ‘n’ Quiet

Набор микросхем - AMD A55 FCH (Hudson-D2)

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 1)

- 2 x гнезда DDR3 DIMM

- Поддержите DDR3 2400+(OC)/1866/1600/1333/1066/800

не- ECC, безбуферная память (см. ОСТОРОЖНО, пункт 2)

- Mакс. 16 Гб (см. ОСТОРОЖНО, пункт 3)

Гнезда - 1 x гнезда PCI Express 2.0 x16

расширения - 1 x гнезда PCI Express 2.0 x1

- Поддерживаются режимы AMD двойные видеокарты

Графика - Видеоадаптер AMD Radeon HD 65XX/64XX

- Поддержка DirectX 11, Pixel Shader 5.0

- Макс. объем разделяемой памяти 512Мб

(см. ОСТОРОЖНО, пункт 4)

- Двойственное VGA выходное устройство: поддерживает HDMI и

D-Sub порты через независимый контроллер дисплея

- Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200

- Поддержка D-Sub с максимальным разрешением до 1920х1600 @

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),

xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим

монитор с разъемом HDMI) (см. ОСТОРОЖНО, пункт 5)

- Поддержка стандарта Blu-ray Stereoscopic 3D со спецификацией

- Поддержка технологии AMD Steady Video

постобработки видеоизображения для автоматического устранения

дрожания при просмотре домашних и онлайновых видеозаписей

- Поддержка функции HDCP через разъемы HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы HDMI

Аудиосистема - 5.1 CH HD Аудио HD (Кодер-декодер Аудио VIA

- Поддержка технологии THX TruStudio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт мыши PS/2

панели - 1 x порт клавиатуры PS/2

- 6 x порта USB 2.0 на задней панели в стандартной

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: линейный вход / передняя

Колодки и - 6 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

плате RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения»

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Разъем порта печати

- соединитель: CPU/Chassis/Power FAN

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- Аудиоразъем передней панели

- 3 x Колодка USB 2.0 (одна колодка для поддержки 6

дополнительных портов USB 2.0

BIOS - 32Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений DRAM, VDDP, SB

Компактдиск - Драйверы, Утилиты, Антивирус (пробная версия), Пробная версия

поддержки программы CyberLink MediaEspresso 6.5

Уникальная - ASRock Extreme Tuning Utility (AXTU) (см. ОСТОРОЖНО, пункт 6)

Особенность - ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 7)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 8)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 9)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 10)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 11)82

ASRock A55M-HVS Motherboard

Контроль - Датчики температуры процессора

оборудо- - Датчики температуры корпуса

вания - Тахометры вентиляторов CPU/Chassis/Power FAN

- Бесшумный вентилятор ЦП/системного блока

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

Операцион - Совместимость с Microsoft

/ Поддержка 64-разрядной версии Vista

/ XP SP3 / XP 64-bit

системы - Совместимость с ErP/EuP Ready (требуется блок питания

Сертифика- совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 12)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

Следует понимать, что с оверклокингом связан определенный риск во всех случаях,

включая изменение установок BIOS, применение технологии Untied Overclocking или

использование инструментов оверклокинга сторонних производителей. Оверклокинг

может повлиять на стабильность работы системы и даже вызвать повреждение

входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью

берете на себя все связанные с ним риски и расходы. Мы не будем нести

ответственность за любые возможные повреждения в результате оверклокинга.83

ASRock A55M-HVS Motherboard

1. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 12).

2. Поддержка частоты памяти 2400/1866/1600 МГц зависит от

используемого процессора с разъемом. Для использования модуля

памяти DDR3 2400/1866/1600 на этой материнской плате ознакомьтесь

со списком поддерживаемых модулей памяти на нашем веб-сайте,

чтобы выбрать совместимые модули памяти.

Веб-сайт ASRock http://www.asrock.com

3. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного

места для использования системой Windows

ограничений нет для Windows

OS с 64-bit центральным процессором.

4. Максимальная совместная емкость памяти определена продавцем

микропроцессорного набора и может измениться. Входите в AMD веб-

сайт за последние информации, пожалуйста.

5. Функции xvYCC и Deep Color поддерживаются только в Windows

бит / 7. Функция Deep Color будет включена только в том случае, если

монитор поддерживает функцию EDID (12-битные цветовые каналы).

Функция HBR поддерживается только в Windows

6. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это

универсальное средство тонкой настройки различных функций системы

с удобным и понятным интерфейсом, включающая разделы Hardware

Monitor (Наблюдение за оборудованием), Fan Control (Управление

вентилятором) and IES (Автоматическое энергосбережение). В разделе

Hardware Monitor (Наблюдение за оборудованием) отображаются

основные характеристики аппаратных средств системы. В разделе

Fan Control (Управление вентилятором) отображается скорость

вентилятора и температура, которые можно регулировать. В разделе

IES (Автоматическое энергосбережение) можно настроить регулятор

напряжения так, что он будет уменьшать количество работающих

линий питания, чтобы поднять КПД системы без ущерба для ее

производительности во время простоя ядер ЦПУ. Чтобы узнать, как

работать с программой ASRock Extreme Tuning Utility (AXTU), посетите

наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com

7. ASRock Instant Flash – программа для прошивки BIOS, встроенная в

Flash ROM. Данное средство для обновления BIOS умеет работать

без входа в операционные системы, вроде MS-DOS или Windows

Чтобы запустить программу достаточно нажать <F6> во время

самотестирования системы (POST) или войти в BIOS при помощи

кнопки <F2> и выбрать пункт ASRock Instant Flash через меню.

Запустите программу и сохраните новый BIOS на USB-флэшку,84

ASRock A55M-HVS Motherboard

дискету или жесткий диск. После этого вы сможете оперативно

обновить BIOS, без необходимости подготовки дополнительной

дискеты, без установки программы прошивки. Имейте в виду, что

USB-флэшка или винчестер должны использовать файловую систему

8. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPod и iPad Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

9. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

10. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

11. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

12. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.85

ASRock A55M-HVS Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

Перемычка Установка Описание

3-контактная перемычка)

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

Стандартные Очистка CMOS86

ASRock A55M-HVS Motherboard

Колодка USB 2.0 Помимо шесть стандартных

(9-контактный USB6_7)

портов USB 2.0 на панели ввода-

вывода, на данной материнской

плате предусмотрено три разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

(9-контактный USB8_9)

Разъемы Serial ATA2 Шесть соединителя Serial ATA2

(SATA_1, см. стр. 2, п. 12)

(SATA_2, см. стр. 2, п. 11)

подключения внутренних

(SATA_3, см. стр. 2, п. 7)

устройств хранения с

(SATA_4, см. стр. 2, п. 10)

использованием нтерфейсных

(SATA_5, см. стр. 2, п. 8)

кабелей SATA2. В настоящее

(SATA_6, см. стр. 2, п. 9)

время интерфейс SATA

допускает скорость передачи

данных до \ 3,0 Гбит/с.

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

U SB_PWR P-8 GNDDUMMY U SB_PWR P +8GND P-9 P +9 1 AFD#ERROR#PINI T#GNDSLIN#STB#SPD0SPD1SPD2SPD3SPD4SPD5SPD6SPD7ACK#BUSY PE SLCT Разъем порта печати Это интерфейс кабеля порта

печати, обеспечивающий удобное

подключение принтеров.

SATA_2 SATA_4 SATA_6

SATA_1 SATA_3 SATA_5

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATAII

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATAII

либо к материнской плате.87

ASRock A55M-HVS Motherboard

Колодка инфракрасного модуля Данная колодка позволяет

подключить дополнительный

модуль беспроводного

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения

(9-контактный HD_AUDIO1)

аудиокабеля передней панели,

обеспечивающего удобное

подключение аудиоустройств и

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

подключения дистанционный

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

ASRock A55M-HVS Motherboard

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

передней панели системы.

Подключите к этому разъему кнопку питания, кнопку сброса

и индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1. Этот индикатор не светится, когда система находится

в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

ASRock A55M-HVS Motherboard

Подключите кабели вентилятора

к соединителям и присоедините

(3-контактный PWR_FAN1)

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1)

так, чтобы черный провод

соответствовал контакту земли.

Русский GN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4 Колодка питания ATX Подключите к этой колодке

(24-контактный ATXPWR1)

Несмотря на то, что эта материнская плата предусматр-

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания ATX. Для использования

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

Данная материнская плата поддерживает вентиляторы процессора

с 4-контактным разъемом (функция тихого режима вентилятора),

однако вентиляторы с 3-контактным разъемом также будут успешно

работать, хотя функция управления скоростью вращения

вентилятора окажется недоступной. Если вы хотите подключить

вентилятор процессора с 3-контактным разъемом к разъему

вентилятора процессора на данной материнской плате, для этого

следует использовать контакты 1-3.

Установка вентилятора с 3-контактным разъемом

Контакты 1-3 подключены

Колодка питания 12V-ATX Обратите внимание, что к этому

(8-контактный ATX12V1)

подключить вилку блока питания

ATX 12 В, чтобы обеспечить

достаточную мощность

электропитания. В противном

случае включение системы будет

ASRock A55M-HVS Motherboard

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете

традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

наряду с Булавкой 1 и Прикрепите 5. ATX С 4-Pin 12V Установка Электропитания Колодка COM-порта Данная колодка COM-порта (9-контактный COM1) позволяет подключить модуль (см. стр. 2, п. 16) порта COM.

Русский 5 18 4 2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате.

Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите <F2>

или <Del> во время самопроверки при включении питания (Power-On-Self-Test – POST).

Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным

образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему

с помощью клавиш <Ctrl> + <Alt> + <Delete> или нажатия кнопки сброса на корпусе

системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве

пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске

поддержки с программным

Данная материнская плата поддерживает различные операционные системы Microsoft

64-bit / XP SP3 / XP 64-bit. Поставляемый вместе

с ней компакт-диск поддержки содержит необходимые драйверы и полезные утилиты,

которые расширяют возможности материнской платы.

Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM.

Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране

автоматически появится главное меню компакт-диска (Main Menu). Если этого не

произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и

дважды щелкните на нем, чтобы открыть меню.91

ASRock A55M-HVS Motherboard
