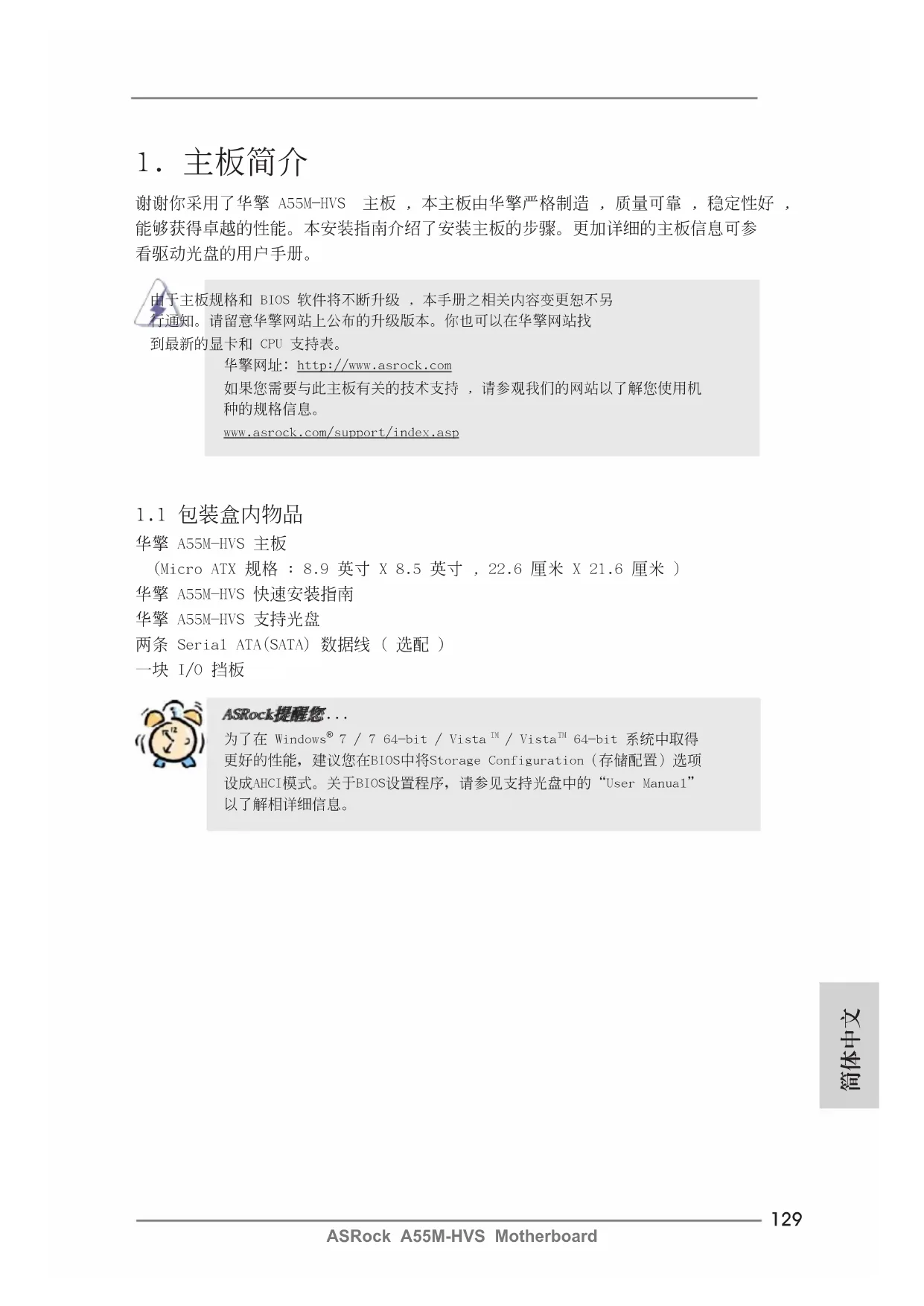

謝謝你采用了華擎 A55M-HVS 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 ,

能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參

看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。www.asrock.com/support/index.asp 1.1 包裝盒內物品

(Micro ATX 規格 : 8.9 英吋 X 8.5 英吋 , 22.6 厘米 X 21.6 厘米 )

兩條 Serial ATA(SATA) 數據線 ( 選配 )

7 / 7 64-bit / Vista TM / Vista TM 64-bit 系統中取得更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”以了解相詳細信息。130

8.9 英吋 X 8.5 英吋 , 22.6 厘米 X 21.6 厘米

處理器 - FM1 插槽支持 100W 處理器

系統內存 - 支持雙通道 DDR3 內存技術（見警告 1）

- 配備 2 個 DDR3 DIMM 插槽

- 支持 DDR3 2400+( 超頻 )/1866/1600/1333/1066

/800 non-ECC、un-buffered 內存（見警告 2）

- 最高支持 16GB 系統容量（見警告 3）

板載顯卡 - AMD Radeon HD 65XX/64XX 顯卡

- DirectX 11、Pixel Shader 5.0 技術

- 最大共享內存 512MB（見警告 4）

- 雙 VGA 輸出 : 通過獨立顯示控制器提供 HDMI 和 D-Sub 接口

- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz

- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz

- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )

- 支持藍光立体 3D 和 HDMI 1.4a

- 支持 AMD Steady Video

- 通過 HDMI 接口支持 HDCP 功能

- 通過 HDMI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤

音效 - 5.1 聲道高保真音頻 (VIA

- 支持网路喚醒（Wake-On-LAN）

( 后面板輸入 / - 1 個 PS/2 鍵盤接口

輸出接口 ) - 1 個 D-Sub 接口

- 6 個可直接使用的 USB 2.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

- 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風

連接頭 - 6 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1 和

RAID 10),NCQ,AHCI 和熱插拔功能

- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )

BIOS - 32Mb AMI BIOS

- AMI UEFI Legal BIOS，支持 GUI

- 支持即插即用（Plug and Play,PnP）

- 支持 jumperfree 免跳線模式

- DRAM、VDDP、SB 電壓多功能調節器

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ), CyberLink

MediaEspresso 6.5 試用版

獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 6）

- 華擎 Instant Flash（見警告 7）

- 華擎 APP Charger（見警告 8）

- 華擎 XFast USB（見警告 9）

- 華擎 XFast LAN（見警告 10）

- Hybrid Booster( 安心超頻技術 ):

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

XP SP3/XP 64 位元适用于此主板

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

1、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 12 頁的內存模組安裝指南。

2、 2400/1866/1600M H z 內存頻率是否支持在于您使用的 C P U。如果您想在這

款主板上使用 DDR3 2400/1866/1600 內存條 , 請查閱我們網站的內存支持

列表了解兼容的內存。華擎網站 : http://www.asrock.com

3、 由于操作系統的限制，在 Windows

際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 ,

4、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 AMD 網站了解

7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器

在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows

6、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用

戶友好的界面中微調不同的系統功能，包括硬件監控、風扇控制和 I E S。

在 H a r d w a r e M o n i t o r（硬件監控）中，顯示系統的主要參數。在 F a n

Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。在 IES

（智能節能）中，電壓調節器可以在 C P U 核心空閒時減少輸出相位數，

以提高效率且不影響運計算性能。關于 ASRock Extreme Tuning Utility

(AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

7、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

即可進行 B I OS 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I OS 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一

程序後 , 只需把新的 B IOS 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

8、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。

只需安裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以

在電腦進入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下

持續為設備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非

9、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

10、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据

11、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

12、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 Eu P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主

板和支持 EuP 的電源供應器。根據 Intel

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。134

ASRock A55M-HVS Motherboard

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

C LRC M O S1 允 許 您清除 C M O S 中 的數据。 如 要 清 除 并 將系統 參 數 恢 复 至 默認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C LRC M O S1 上的插針 2 和插針 3 短接 5 秒。但是， 請勿在更新 B I OS 后

立即清 除 CM O S。如果需要在 更新 B IOS 后立 即清除 C M O S，必須在執行 C MOS

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。135

ASRock A55M-HVS Motherboard

(SATA_4: 見第 2 頁第 10 項 )

(SATA_5: 見第 2 頁第 8 項 )

(SATA_6: 見第 2 頁第 9 項 )

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭 除了位於 I/O 面板的六個默

打印機端口接針 這是一個連接打印機端口的

數據線 連接 SATA/SATAII 硬

盤或者主板上的 SATAII 接口。136

ASRock A55M-HVS Motherboard

紅外線模塊接頭 這個接頭支持一個選配的無

消費類紅外線模塊接頭 此接口可以連接遙控器。

前置音頻面板接頭 可以方便連接音頻設備。

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

ASRock A55M-HVS Motherboard

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱 , 電源風扇接頭 請將風扇連接線接到這個

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

ATX 電源接頭 請將 ATX 電源供應器連接到這

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭 請將一個 ATX 12V 電源供應

串行接口連接器 這個 COM1 端口支持一個串行

主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST)

時按下 <F2> 或 < D e l > 鍵進入 B I O S 設置程序；此外，你也可以讓開機自檢 (P O S T )

進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下

<Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關

BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。

本主板支持各種微軟視窗操作系統：Microsoft

64 位元 /XP SP3/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效

能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”

功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤

內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。

ASRock A55M-HVS Motherboard

依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息

產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有

的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成

嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一

中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。
