사용 설명서 A55MHVS ASROCK

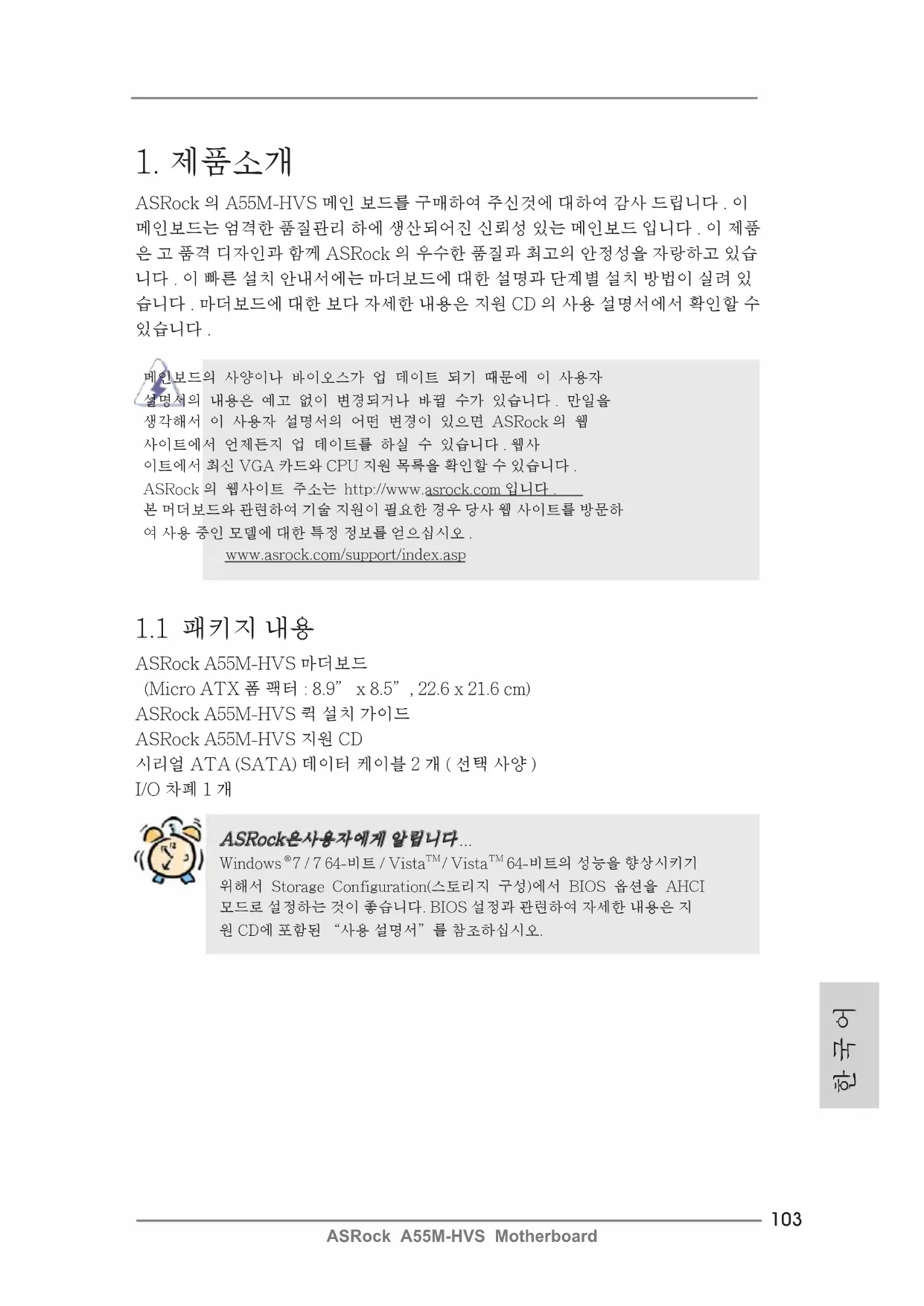

ASRock 의 A55M-HVS 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이

메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품

은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습

니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실려 있

습니다 . 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사용 설명서에서 확인할 수

있습니다 . 메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자 설명서의 내용은 예고 없이 변경되거나 바뀔 수가 있습니다 . 만일을 생각해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트에서 언제든지 업 데이트를 하실 수 있습니다 . 웹사 이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다 . ASRock 의 웹사이트 주소는 http://www.asrock.com 입니다 . 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하 여 사용 중인 모델에 대한 특정 정보를 얻으십시오 .

www.asrock.com/support/index.asp 1.1 패키지 내용

ASRock A55M-HVS 마더보드

(Micro ATX 폼 팩터 : 8.9” x 8.5”, 22.6 x 21.6 cm)

ASRock A55M-HVS 퀵 설치 가이드

ASRock A55M-HVS 지원 CD

시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 사양 )

7 / 7 64-비트 / Vista TM / Vista TM 64-비트의 성능을 향상시키기 위해서 Storage Configuration(스토리지 구성)에서 BIOS 옵션을 AHCI 모드로 설정하는 것이 좋습니다. BIOS 설정과 관련하여 자세한 내용은 지원 CD에 포함된 “사용 설명서”를 참조하십시오. 한 국 어104

CPU - 소켓 FM1 100W 프로세서 지원

메모리 - 듀얼 채널 메모리 기술 지원 ( 주의 1 참조 )

- DDR3 2400+(OC)/1866/1600/1333/1066/800

비 -ECC, 언버퍼드 메모리를 지원 ( 주의 2 참조 )

- 최대 시스템 메모리 용량 : 16GB ( 주의 3 참조 )

확장 슬롯 - 1 개의 PCI Express 2.0 x16 슬롯

- 1 개의 PCI Express 2.0 x1 슬롯

온보드 VGA - AMD 의 라데온 HD 65XX/64XX 그래픽

- DirectX 11, Pixel Shader 5.0

- 최대 공유 메모리 512MB ( 주의 4 참조 )

- 더블 VGA 수출 : HDMI 와 D-Sub 포트 독립 디스플레이 컨

- 최대 해상도 1920x1200 @ 60Hz 까지 HDMI 1.4a 지원

- 최대 해상도 1920x1600 @ 60Hz 까지 D-Sub 지원

- 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color)(12bpc),

xvYCC, HBR( 고비트율 오디오 ), HDMI 지원

(HDMI 호환 모니터 필요 ) ( 주의 5 참조 )

- HDMI 1.4a 로 블루레이 스테레오스코픽 3D 를 지원합니다

지원 : 홈 / 온라인 비디오의 자동 떨림

감소를 위한 새로운 비디오 포스트 프로세싱 능력

- HDMI 포트를 이용한 HDCP 기능 지원

- HDMI 포트를 이용한 1080p Blu-ray (BD) / HD-DVD 재생을

오디오 - 5.1 CH HD Audio (VIA

- 절전형 이더넷 802.3az 지원

- 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45

- 오디오 잭 : 라인 인 / 전방 스피커 / 마이크

온보드 헤더 - 6 개 의 SATA2 3.0Gb/s 커넥터 , RAID (RAID 0, RAID 1 및

및 커넥터 RAID 10), NCQ, AHCI 및

- 소비자용 적외선 모듈 헤더 1 개

- CPU/ 섀시 / 전원 팬 커넥터

- 8 핀 ATX 12V 파워 콘넥터

- USB 2.0 헤더 3 개 (6 개의 추가 USB 2.0 포트를 지원하는 헤더

BIOS - 32Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

- ACPI 1.1 웨이크 - 업 이벤트와의 호환

- 점퍼 프리 지원 ; SMBIOS 2.3.1 지원

- DRAM, VDDP, SB 전압 멀티 조절

지원 CD - 드라이버 , 유틸리티 , 안티바이러스 소프트웨어 ( 시험판 ),

CyberLink MediaEspresso 6.5 평가판

특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 6 참조 )

- ASRock Instant Flash

- ASRock APP Charger ( 주의 8 참조 )

- ASRock XFast USB ( 주의 9 참조 )

- ASRock XFast LAN ( 주의 10 참조 )

- ASRock U-COP ( 주의 11 참조 )106

ASRock A55M-HVS Motherboard

하드웨어 모니터 - CPU 온도 감지

- CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속도

- CPU/ 섀시 팬 멀티스피드 컨트롤

- 전압 감시 기능 : +12V,+5V,+3.3V,Vcore

OS - 마이크로 소프트 Windows

64 비트 /XP SP3/XP 64 비트 와 호환

- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )

* 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com

오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적

용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이

따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어

시스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다 . 오버클로킹은 사용자 스스

로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는

손상에 대해서 책임이 없습니다 .107

ASRock A55M-HVS Motherboard

1. 이 마더보드는 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 메모리 기술

을구현하기 전에 올바른 설치를 위하여 12 쪽에 있는 메모리 모듈 설치 안내

2. 2400/1866/1600MHz 메모리 속도의 지원 여부는 채택된 CPU 에 따라 결정됩

니다 . 이 마더보드에 DDR3 2400/1866/1600 메모리 모듈을채택하려는 경우 당

사 웹사이트의 메모리 지원 목록에서 호환 가능한 메모리모듈을 검색하십

시오 . ASRock 웹사이트 http://www.asrock.com

3. 운영 체제 한계 때문에 Windows

실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows

4. 칩세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메

모리의 크기에 대하여 , AMD 의 웹사이트를 방문하여 최신 정보를

5. xvYCC 및 딥 컬러는 Windows

7 64-bit / 7 에서만 지원됩니다 . 딥

컬러모드는 디스플레이가 EDID 에서 12bpc 를 지원할 경우에만 사용

6. AXTU (ASRock Extreme Tuning Utility) 는 사용자에게 친숙한

인터페이스로 다른 시스템 기능을 미세 조정하는 일체형 도구로서 ,

여기에는 하드웨어 모니터 , 팬 컨트롤 , IES 등이 포함되어있습니다 .

하드웨어 모니터는 시스템의 주요 값을 표시합니다 . 팬 컨트롤은 조

정하려는 팬 속도와 온도를 표시합니다 . IES (Intelligent Energy

Saver) 의 경우 , 전압 조절기로 출력위상의수를 줄여 CPU 코어가

유휴 상태일 때 컴퓨터 성능을 저하시키지 않으면서 효율을 높일 수

있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절

차는 당사의 웹 사이트를 참조하십시오 .

ASRock 웹 사이트 : http://www.asrock.com

7. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티입

니다 . 이 편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나

같은 운영체제에 들어가지 않고도 시스템 BIOS 를 업데

이트할 수 있습니다 . POST 중에 BIOS 셋업 메뉴에서 <F6> 키를 누

르거나 <F2> 키를 누르면이 유틸리티로 ASRock Instant Flash 에

액세스할 수 있습니다 .. 이제 이 툴을 시작하여 USB 플래시 드라이

브 , 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장하면

플로피 디스켓이나 기타 복잡한 플래시 유틸리티를추가로 준비하지

않고도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다 .

USB 플래시 드라이브 또는 하드 드라이브는 FAT32/16/12 파일 시스

ASRock A55M-HVS Motherboard

8. 아이폰 / 아이팟 터치 / 아이패드와 같은 Apple 기기들을 더 빠르고 덜

제한된 방식으로 충전하려는 경우 , ASRock 이 제공하는 놀라운 솔

루션인 ASRock APP Charger 를 이용하십시오 . APP Charger 드

라이버를 설치하기만 하면 아이폰이 컴퓨터를 통해서 훨씬 더 빨리

충전되며 충전 속도도 최대 40% 더 빨라집니다 . ASRock APP Char

ger 는 많은 Apple 기기를 동시에 빨리 충전할 수 있게 하며 , PC 가

대기 모드 (S1), RAM 에 대한 일시 중단 (S3), 최대 절전 모드 (S4) 또

는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적 충전을 지원합니다 .

APP Charger 드라이버를 설치하면 그 어느 때보다 더간편하고 빠르

게 충전할 수 있습니다 . ASRock 웹사이트 : http://www.asrock.com/

Feature/AppCharger/index.asp

9. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은

장치의 속 성에 따라 다를 수 있습니다 .

10. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공

합니다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를

이상적으로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다 . 게

임 지연 시간 감소 : 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연

시간을 낮출 수 있습니다 . 트래픽 형성 : Youtube HD 비디오를 보면서 동

시에 파일을 다운로드할 수 있습니다 . 데이터의 실시간 분석 : 상태창에서

현재 어떤 데이터 스트림을 전송 중인지 쉽게 알 수 있습니다 .

11. 시스템을 다시 시작하기 전에 메인보드 위의 CPU 팬이 정상적으로

동작 또는 장착되어 있는지 확인하여 주십시오 . 고온 방지를 위하여

PC 시스템을 설치할 때 CPU 와 방열판 사이에 그리스를 발라 주셔

12. EuP 는 Energy Using Product ( 에너지 사용 제품 ) 의 약어이며 유

럽 연합이 완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표

준이었습니다 . EuP 에 따르면 , 완제품 시스템의 총 AC 전원은 끄

기 모드 상태에서 1.00W 미만이어야 합니다 . EuP 표준을 충족하려

면 EuP 지원 마더보드 및 EuP 지원 전원공급장치가 필요합니다 . 인

텔 (Intel) 의 제안에 따르면 EuP 지원 전 원공급장치는 5V 대기 전력

효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기준을 충

족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치

제조업체에 자세한 사항을 문의하시기 바랍니다 .

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 .

점퍼 캡이 핀 위에 있을 때 , 점퍼는

그림은 3 개의 핀 중 1-2 번 핀이

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을

CMOS 초기화 (CLRCMOS1, 3 핀 점퍼 ) (2 페이지 , 18 번 항목 참조 )

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 .

시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원

공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해

야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프

로파일 , 1394 GUID, MAC 주소가 삭제됩니다 .

는 6 개의 기본 USB 2.0 포트

(2 페이지 , 21 번 항목 참조 )

외에도 USB 2.0 헤더가 3 개 있

습니다 . 각각의 USB 2.0 헤더

는 2 개의 USB 2.0 포트를 지원

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마

세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !

시리얼 ATA2 커넥터 6 개의 시리얼 ATA2

(SATA_1: 2 페이지 , 12 번 항목 참조 )

(SATA_2: 2 페이지 , 11 번 항목 참조 )

(SATA_3: 2 페이지 , 7 번 항목 참조 )

(SATA_4: 2 페이지 , 10 번 항목 참조 )

(SATA_5: 2 페이지 , 8 번 항목 참조 )

(SATA_6: 2 페이지 , 9 번 항목 참조 )

인터페이스는 최고 3.0 Gb/s 의

프린트 포트 헤더 이것은 프린터 장치를 편리하

(2 페이지 , 15 번 항목 참조 )

(2 페이지 , 23 번 항목 참조 )

(2 페이지 , 24 번 항목 참조 )

적외선 모듈 헤더 이 헤더는 선택품목인 무선

(2 페이지 , 20 번 항목 참조 )

전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를

( 2 페이지 , 25 번 항목 참조 )

소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기

(2 페이지 , 22 번 항목 참조 )

1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설

명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을

C. Ground (GND) 을 Ground (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .

이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .

시스템 콘넥터 이 콘넥터는 시스템 전면 패

(2 페이지 , 17 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당

에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스

템을 끄는방법을 구성할 수 있습니다 .

섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적

재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 LED

가 계속 깜박입니다 . 시스템이 S3/S4 대기 상태 또는 전원 꺼짐 (S5) 상태

에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이

브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로

전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커

등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때

와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

(2 페이지 , 13 번 항목 참조 )

(2 페이지 , 19 번 항목 참조 )

(2 페이지 , 30 번 항목 참조 )

CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에

(2 페이지 , 4 번 항목 참조 )

본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속

도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머

더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결

한 국 어 GN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4 20 핀 ATX 전원 공급장치 설치

이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,

종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이

가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,

Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .

ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린

(2 페이지 , 1 번 항목 참조 )

(2 페이지 , 6 번 항목 참조 )

비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은

여전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채

용하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀

(2 페이지 , 16 번 항목 참조 )115

ASRock A55M-HVS Motherboard

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 .

컴퓨터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는

<Del> 키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST

는 테스트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하

기 원하신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋

버튼을 눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용

하기 편하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미

리 정해진 값 중에서 선택할 수 있도록 되어 있습니다 . 바이오스 셋업에 대한 보다 상

세한 정보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 :

64 비트 /XP SP3/XP 64 비트 . 메인보드에 필요한 드

라이버와 사용자 편의를 위해 제공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄

것입니다 . 보조 CD 를 사용하여 시작하시려면 , CD-ROM 드라이브에 CD 를 넣어주

시기 바랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로

메인 메뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나

타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE

파일을 더블 클릭하여 주시기 바랍니다 .

ASSETUP.EXE, D: 는 CD-ROM 드라이브 )
