사용 설명서 X79 Extreme3 ASROCK

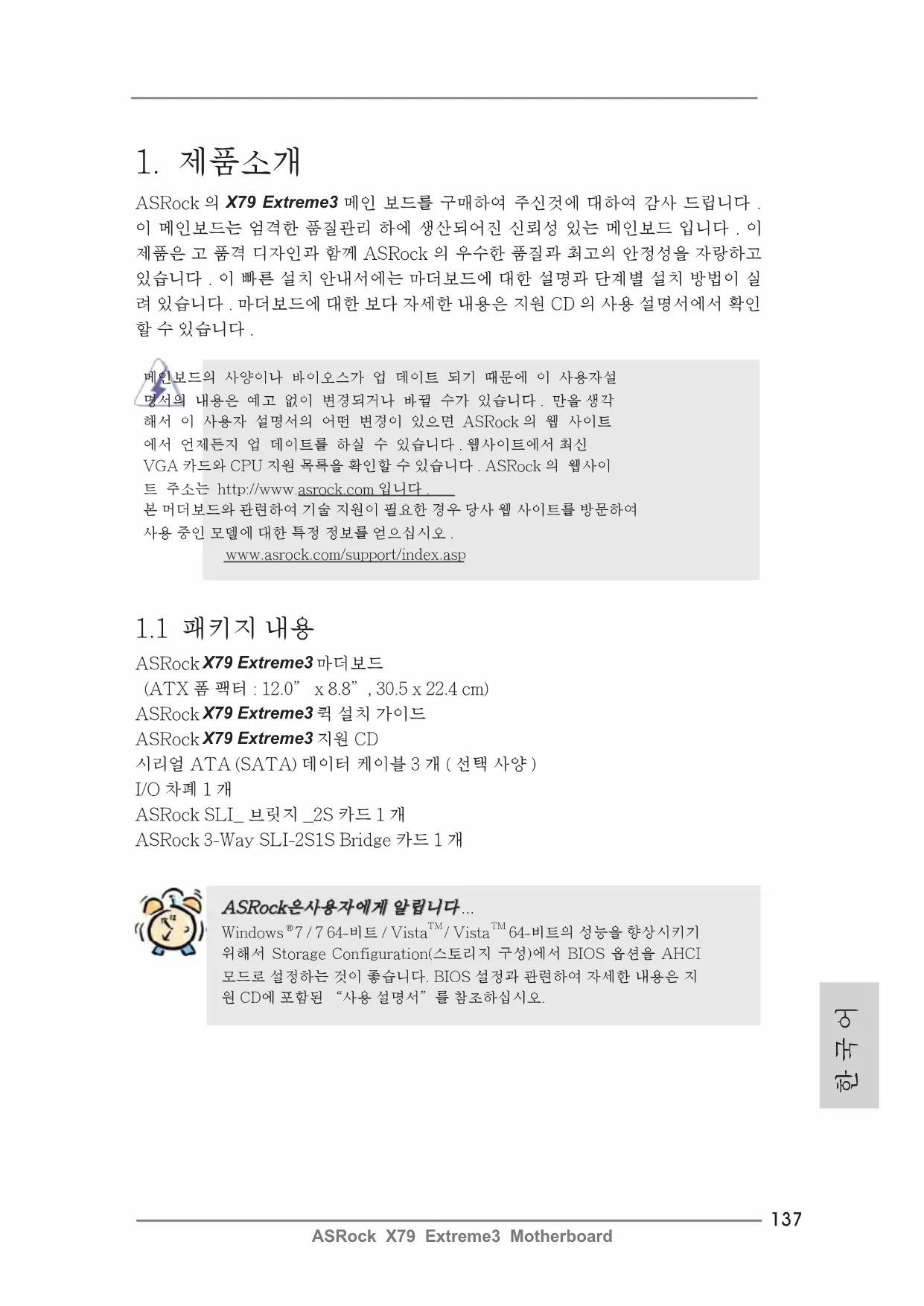

메인 보드를 구매하여 주신것에 대하여 감사 드립니다 .

이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이

제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고

있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실

려 있습니다 . 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사용 설명서에서 확인

할 수 있습니다 . 메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자설 명서의 내용은 예고 없이 변경되거나 바뀔 수가 있습니다 . 만을 생각 해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트 에서 언제든지 업 데이트를 하실 수 있습니다 . 웹사이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다 . ASRock 의 웹사이 트 주소는 http://www.asrock.com 입니다 . 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하여 사용 중인 모델에 대한 특정 정보를 얻으십시오 .

www.asrock.com/support/index.asp 1.1 패키지 내용

시리얼 ATA (SATA) 데이터 케이블 3 개 ( 선택 사양 )

ASRock SLI_ 브릿지 _2S 카드 1 개

ASRock 3-Way SLI-2S1S Bridge 카드 1 개

7 / 7 64-비트 / Vista TM / Vista TM 64-비트의 성능을 향상시키기 위해서 Storage Configuration(스토리지 구성)에서 BIOS 옵션을 AHCI 모드로 설정하는 것이 좋습니다. BIOS 설정과 관련하여 자세한 내용은 지원 CD에 포함된 “사용 설명서”를 참조하십시오.138

- 프리미엄 골드 콘덴서디자인 (100% 일본산 고품질 정도성 고분

CPU - LGA 2011 소켓용 Intel

- 고급 5 + 1 전원 위상 디자인

Turbo Boost 2.0 기술 지원

- 하이퍼 - 스레딩 기술 지원 ( 주의 1 참조 )

- 언타이드 오버클러킹 (Untied Overclocking) 기술 지원

메모리 - Quad Channel DDR3 메모리 기술 ( 주의 2 참조 )

- DDR3 2400+(OC)/2133(OC)/1866(OC)/1600/1333/1066

비 -ECC, 언버퍼드 메 모리를 지원

- Socket LGA 2011 에서 Intel

서 E5 16xx/26xx/46xx 시리즈로 버퍼링되지 않은 메모리

- 최대 시스템 메모리 용량 : 32GB ( 주의 3 참조 )

익스트림 메모리 프로파일 (XMP)1.3/1.2 지원

확장 슬롯 - 3 x PCI Express 3.0 x16 슬롯 (PCIE1/PCIE3 : x16 모드 ;

PCIE4 : x8 모드 ) ( 주의 4 참조 )

- 1 개의 PCI Express 2.0 x1 슬롯

오디오 - 7.1 CH HD Audio 목록 보호 (Realtek ALC898 Audio Codec)

- Premium Blu-ray 오디오 지원

랜 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- 절전형 이더넷 802.3az 지원

- 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45

- 오디오 잭 : 측면 스피커 / 후방 스피커 / 중앙 / 저음 / 라인 인 /

전방 스피커 / 마이크 ( 주의 5 참조 )

X79 SATA3 6.0Gb/s 커넥터 2 개 , 하드웨어 RAID (RAID

- ASMedia ASM1061 SATA3 6.0Gb/s 커넥터 1 개 , 하드웨어

USB 3.0 - Etron EJ168A 에 의한 후면 패널 USB 3.0 포트 2 개 , 최고

5Gb/s 의 USB 1.0/2.0/3.0 지원

- Etron EJ168A 에 의한 전면 패널 USB 3.0 헤더 1 개 (USB 3.0

포트 2 개 지원 ), 최고 5Gb/s 의 USB 1.0/2.0/3.0 지원

온보드 헤더 - 4 개 의 SATA2 3.0Gb/s 커넥터 , RAID (RAID 0, RAID 1,

및 커넥터 RAID 5, RAID 10 및 Intel Rapid Storage3.0) 기능지원 , NCQ,

- 3 개 의 SATA3 6.0Gb/s 커넥터

- CPU/ 섀시 / 전원 /SB 팬 커넥터

- 8 핀 ATX 12V 파워 콘넥터

- USB 2.0 헤더 3 개 (6 개의 추가 USB 2.0 포트를 지원하는헤더

- USB 3.0 헤더 1 개 (2 개의 추가 USB 3.0 포트를 지원하는헤더

빠른 스위치 - LED 가 달린 CMOS 삭제 스위치 1 개

BIOS - 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

- ACPI 1.1 웨이크 - 업 이벤트와의 호환

지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink

MediaEspresso 6.5 평가판

특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 6 참조 )

- ASRock Instant Flash

- ASRock APP Charger ( 주의 8 참조 )

- ASRock XFast USB ( 주의 9 참조 )

- ASRock XFast LAN ( 주의 10 참조 )

- ASRock XFast 충전기 ( 주의 11 참조 )

- ASRock XFast RAM ( 주의 12 참조 )

- ASRock X-FAN ( 주의 13 참조 )

- ASRock Crashless BIOS ( 주의 14 참조 )

- CPU 주파수의 단계적인 조절 ( 주의 15 참조 )

- ASRock U-COP ( 주의 16 참조 )

- B.F.G..(Boot Failure Guard)

하드웨어 모니터 - CPU 온도 감지

- CPU/ 섀시 / 전원 /SB 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전

- CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬속도 자동 조정

- CPU/ 섀시 /SB 팬 멀티스피드 컨트롤

- 전압 감시 기능 : +12V,+5V,+3.3V,Vcore

OS - 마이크로 소프트 Windows

비트 / XP/XP 64 비트 와 호환 ( 주의 17 참조 )

- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )

* 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com141

1. 하이퍼 - 스레딩 기술의 셋팅에 대하여는 지원 CD 의 사용자 매뉴얼의 55 페이

2. 이 마더보드는 Quad Channel DDR3 메모리 기술을 지원합니다 . Quad

Channel DDR3 메모리 기술을구현하기 전에 올바른 설치를 위하여 16 쪽에 있

는 메모리 모듈 설치 안내를읽으십시오 .

3. 운영 체제 한계 때문에 Windows

실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows

의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows

에서 사용할 수 없는 메모리를 이용할 수 있습니다 .

Socket 2011 Sandy Bridge-E 프로세서는 PCIE 3.0 을 지원하지

않지만 이 마더보드는 이미 PCIE 3.0 하드웨어 준비 상태입니다 .Intel CPU 의

PCIE 3.0 사용 여부에 달려 있습니다 . 차후 CPU 업데이트 및 릴리즈 정보는

Intel 홈페이지를 확인하십시오 .

5. 본 마더보드는 마이크 입력에 대해서 스테레오와 모노 모드 둘 다 지원합니다 .

본 마더보드는 오디오 출력에 대해서 2 채널 , 4 채널 , 6 채널 및 8 채널 모드를

지원합니다 . 올바른 연결을 위해 3 쪽에 나온 표를확인하십시오 .

6. AXTU (ASRock Extreme Tuning Utility) 는 사용자에게 친숙한 인터페이스

로 다른 시스템 기능을 미세 조정하는 일체형 도구로서 , 여기에는 하드웨어 모

니터 , 팬 컨트롤 , 오버클로킹 , OC DNA, IES 등이 포함되어 있습니다 . 하드

웨어 모니터는 시스템의 주요 값을 표시합니다 . 팬 컨트롤은 조정하려는 팬 속

도와 온도를 표시합니다 . 오버클로킹에서는 CPU 주파수를 오버클로킹하여

최적의 시스템 성능으로 조정할 수 있습니다 . OC DNA 에서는 OC 설정을 프

로파일로 저장하고 이를 친구와 공유할 수 있습니다 . 그러면 친구가 OS 프로

파일을 자신의 시스템에 로드하여 동일한 OS 설정을 사용할 수 있습니다 . IES

(Intelligent Energy Saver) 의 경우 , 전압 조절기로 출력위상의 수를 줄여

CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하시키지 않으면서 효율을 높일

수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당

ASRock 웹 사이트 : http://www.asrock.com

7. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티입니다 . 이

편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나 Windows

오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적

용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이따

른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시

스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다 . 오버클로킹은 사용자 스스로

위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손

상에 대해서 책임이 없습니다 .142

ASRock X79 Extreme3 Motherboard

체제에 들어가지 않고도 시스템 BIOS 를 업데이트할 수 있습니다 . POST 중

에 BIOS 셋업 메뉴에서 <F6> 키를 누르거나 <F2> 키를 누르면이 유틸리티로

ASRock Instant Flash 에 액세스할 수 있습니다 .. 이제 이 툴을 시작하여 USB

플래시 드라이브 , 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장

하면 플로피 디스켓이나 기타 복잡한 플래시 유틸리티를추가로 준비하지 않고

도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다 . USB 플래시 드라

이브 또는 하드 드라이브는 FAT32/16/12 파일 시스템을 사용해야 합니다 .

8. 아이폰 / 아이팟 터치 / 아이패드와 같은 Apple 기기들을 더 빠르고 덜제한된

방식으로 충전하려는 경우 , ASRock 이 제공하는 놀라운 솔루션인 ASRock

APP Charger 를 이용하십시오 . APP Charger 드라이버를 설치하기만 하면

아이폰이 컴퓨터를 통해서 훨씬 더 빨리 충전되며 충전 속도도최대 40% 더 빨

라집니다 . ASRock APP Charger 는 많은 Apple 기기를 동시에 빨리 충전할

수 있게 하며 , PC 가 대기 모드 (S1), RAM 에 대한 일시 중단 (S3), 최대 절전

모드 (S4) 또는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적충전을 지원합니다 .

APP Charger 드라이버를 설치하면 그 어느 때보다 더간편하고 빠르게 충전할

ASRock 웹사이트 : http://www.asrock.com/Feature/AppCharger/index.asp

9. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은 장치

의 속성에 따라 다를 수 있습니다 .

10. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공합니

다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를 이상적

으로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다 . 게임 지연 시

간 감소 : 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연 시간을 낮출 수

있습니다 . 트래픽 형성 : Youtube HD 비디오를 보면서 동시에 파일을 다운로

드할 수 있습니다 . 데이터의 실시간 분석 : 상태창에서 현재 어떤 데이터 스트

림을 전송 중인지 쉽게 알 수 있습니다 .

11. ASRock XFast 충전기는 PC 를 통한 모바일 디바이스를 충전하는 가장 빠른

최고의 기술입니다 . 최고로 빠른 충전기 USB 포트로 언제든지 빠른 충전 경험

을 즐길 수 있습니다 . Apple 디바이스에 더하여 BC 1.1 표준 스마트 디바이스

충전도 가능합니다 . 세부 정보는 30 페이지를 참조하십시오 .

12. ASRock XFast RAM 은 ASRock Extreme Tuning Utility (AXTU) 에 포함

된 새로운 기능입니다 . Windows

OS 32-bit CPU 에서는 사용할 수 없는 메모

리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의

로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe

Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점

은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다 .

13. ASRock X-FAN 은 시스템이 무거운 중량 또는 오버클럭킹 하에 특정 온도에

이를 때에만 자동으로 활성화됩니다 . ASRock X-FAN 은 보통 작동하지 않아143

ASRock X79 Extreme3 Motherboard

조용한 컴퓨터 작업을 할 수 있습니다 . 특정 온도 및 팬 속도 설정은 UEFI 설

치 유틸리티에서 구성할 수 있습니다 .

14. ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다 .

BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock

Crashless BIOS 가 자동으로 BIOS 업데이트 과정을 완료합니다 . BIOS 파일

은 USB 디스크의 루트 디렉토리에 위치해야 합니다 . USB2.0 포트만 이 기능

15. 본 마더보드는 직접 조절 기능을 제공하지만 , 오버 클러킹을 하는것은 권장되

지 않습니다 . 권장하는 CPU 주파수 외에 다른 주파수를 설정 시에는 시스템이

불안정해지거나 , 메인보드와 CPU 의 불량이 발생 할 수 있으므로 가급적 사용

16. 시스템을 다시 시작하기 전에 메인보드 위의 CPU 팬이 정상적으로 동작 또는

장착되어 있는지 확인하여 주십시오 . 고온 방지를 위하여 PC 시스템을 설치할

때 CPU 와 방열판사이에 그리스를 발라 주셔야 합니다 .

17. Intel Rapid Storage Technology Enterprise 3.0 와 ASRock XFast RAM 은

XP / XP 64- 비트 규격에서 지원되지 않습니다 .

18. EuP 는 Energy Using Product ( 에너지 사용 제품 ) 의 약어이며 유럽 연합이

완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표준이었습니다 . EuP

에 따르면 , 완제품 시스템의 총 AC 전원은 끄기 모드 상태에서 1.00W 미만이

어야 합니다 . EuP 표준을 충족하려면 EuP 지원 마더보드 및 EuP 지원 전원공

급장치가 필요합니다 . 인텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치

는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기

준을 충족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치

제조업체에 자세한 사항을 문의하시기 바랍니다 .144

ASRock X79 Extreme3 Motherboard

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 .

점퍼 캡이 핀 위에 있을 때 , 점퍼는

그림은 3 개의 핀 중 1-2 번 핀이

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을

CMOS 초기화 (CLRCMOS1, 3 핀 점퍼 )(2 페이지 , 21 번 항목 참조 ) 참고 :

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 .

시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원

공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해

야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본

프로파일 , 1394 GUID, MAC 주소가 삭제됩니다 .

Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지

마세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니

시리얼 ATA2 커넥터 4 개의 시리얼 ATA2 (SATA)

2 페이지 , 16 번 항목 참조 )

2 페이지 , 17 번 항목 참조 )

최고 3.0 Gb/s 의 데이터 전송 속

시리얼 ATA3 커넥터 3 개의 시리얼 ATA3 (SATA3)

2 페이지 , 11 번 항목 참조 )

2 페이지 , 15 번 항목 참조 )

는 최고 6.0 Gb/s 의 데이터 전송

SATA2 / SATA3 하드 디스크

혹은 SATA2 / SATA3 커넥터

는 6 개의 기본 USB 2.0 포트외

(2 페이지 , 26 번 항목 참조 )

에도 USB 2.0 헤더가 3 개 있습

니다 . 각각의 USB 2.0 헤더는 2

개의 USB 2.0 포트를 지원할 수

USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적

(2 페이지 , 9 번 항목 참조 )

드에 1 개의 USB 3.0 헤더가 있

습니다 . 이 USB 3.0 헤더는 2 개

의 USB 3.0 포트를 지원할 수 있

적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외

(2 페이지 , 28 번 항목 참조 )

소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기 연결하

(2 페이지 , 27 번 항목 참조 )

전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 하게

( 2 페이지 , 31 번 항목 참조 )

ASRock X79 Extreme3 Motherboard

1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설

명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널의

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을

C. Ground (GND) 을 Ground (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .

이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .

XP / XP 64 비트 OS 의 경우 :

( 앞면 마이크 ) 를 선택합니다 .

( 리코딩 볼륨 ) 을 조정합니다 .

시스템 콘넥터 이 콘넥터는 시스템 전면 패널기

(2 페이지 , 19 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당

에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스

템을 끄는방법을 구성할 수 있습니다 .

섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적

재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 LED

가 계속 깜박입니다 . 시스템이 S3/S4 대기 상태 또는 전원 꺼짐 (S5) 상태

에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이

브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .148

ASRock X79 Extreme3 Motherboard

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로

전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커

등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때

와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

(2 페이지 , 18 번 항목 참조 )

전원 LED 헤더 시스템 전원 상태를 표시하려면

(2 페이지 , 20 번 항목 참조 )

박입니다 . S3/S4 상태 또는 S5

(2 페이지 , 23 번 항목 참조 )

(2 페이지 , 10 번 항목 참조 )

(2 페이지 , 22 번 항목 참조 )

(2 페이지 , 7 번 항목 참조 )

(2 페이지 , 13 번 항목 참조 )

연결하십시오 . CHA_FAN1/2/3

팬 속도는 UEFI 또는 AXTU 를

CHA_FAN1, CHA_FAN2 및

합니다 . SB_FAN1 는 팬 소리

CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에

(2 페이지 , 6 번 항목 참조 )

ASRock X79 Extreme3 Motherboard

본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속

도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머

더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결

(2 페이지 , 4 번 항목 참조 )

이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,

종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이

가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,

Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .

(2 페이지 , 8 번 항목 참조 )

ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린 전원

(2 페이지 , 1 번 항목 참조 )

을 켤 수 없습니다 . 5 18 4 비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은 여

전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채용

하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5

(2 페이지 , 38 번 항목 참조 )

컨넥터 이 콘넥터는 시리얼 포트 모듈을

(2 페이지 , 29 번 항목 참조 )

HDMI_SPDIF 헤더 HDMI VGA 카드에 SPDIF 오

(2 페이지 , 30 번 항목 참조 )

(3 페이지 , 16 번 항목 참조 )

이 메인보드에는 한 개의 빠른 스위치 , CMOS 삭제 스위치 .

치로서 , 사용자가 CMOS 값을 빠

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 . 컴퓨

터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는 <Del>

키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST 는 테스

트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하기 원하

신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋 버튼을

눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용하기 편

하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미리 정해

진 값 중에서 선택할 수 있도록 되어 있습니다 . 바이오스 셋업에 대한 보다 상세한 정

보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주시기 바

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 :

64 비트 /XP/XP 64 비트 . 메인보드에 필요한 드라이버

와 사용자 편의를 위해 제공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄 것입니

다 . 보조 CD 를 사용하여 시작하시려면 , CD-ROM 드라이브에 CD 를 넣어주시기 바

랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메

뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지

않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을

ASSETUP.EXE, D: 는 CD-ROM 드라이브 )152
