BEDIENUNGSANLEITUNG X79 Extreme3 ASROCK

Zur besseren Leistung unter Windows

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

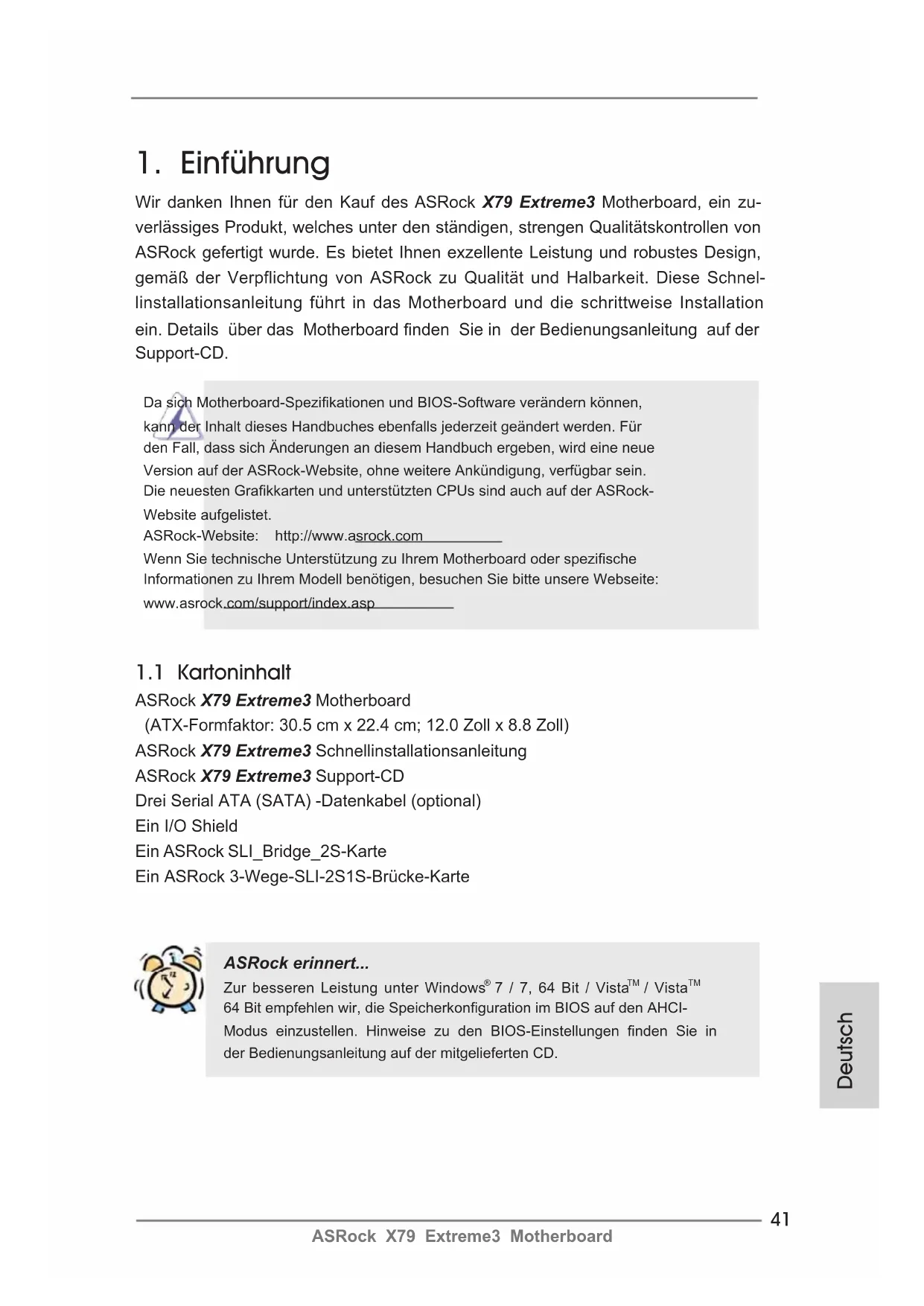

Wir danken Ihnen für den Kauf des ASRock X79 Extreme3 Motherboard, ein zu-

verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

ASRock X79 Extreme3 Schnellinstallationsanleitung

Ein ASRock 3-Wege-SLI-2S1S-Brücke-Karte42

Plattform - ATX-Formfaktor: 30.5 cm x 22.4 cm; 12.0 Zoll x 8.8 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

CPU - Unterstützt Prozessoren der Intel

- Erweitertes 5 + 1-Stromphasendesign

- Unterstützt Hyper-Threading-Technologie

- Unterstützt Untied-Übertaktungstechnologie

Speicher - Vierkanal-DDR3-Speichertechnologie

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2400+(OC)/2133(OC)/1866(OC)/1600/

1333/1066 non-ECC, ungepufferter Speicher

- Unterstützt in DDR3 ECC (ungepufferten Speicher) mit

Prozessoren der Intel

- Max. Kapazität des Systemspeichers: 32GB

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 3 x PCI-Express-3.0-x16-Steckplätze (PCIE1/PCIE3:x16-

steckplätze Modus; PCIE4: x8-Modus)(siehe VORSICHT 4)

- 1 x PCI Express 2.0 x1-Steckplätze

- 2 x PCI -Steckplätze

- Unterstützt AMD TM Quad CrossFireX TM

, 3-Way CrossFireX TM

und SLI TM Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- 1 x CMOS löschen-Schalter

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher

hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne /

Mikrofon (siehe VORSICHT 5)

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt RAID-

(RAID 0, RAID 1, RAID 5, RAID 10 und Intel Rapid

Storage3.0), NCQ-, AHCI-und „Hot Plug“-Funktionen

- 1 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia

ASM1061; unterstützt NCQ-, AHCI-und „Hot Plug“

USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch Etron EJ168A,

unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

Vorderseite durch Etron EJ168A, unterstützt USB 1.0/2.0/3.0

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)-Funktionen

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Strom/SB lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- SLI/XFIRE-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)44

ASRock X79 Extreme3 Motherboard

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

Schnellschalter - 1 x CMOS löschen-Schalter mit LED BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

CyberLink MediaEspresso 6.5-Testversion

Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 6)

Eigenschaft - ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 7)

- ASRock APP Charger (siehe VORSICHT 8)

- ASRock XFast USB (siehe VORSICHT 9)

- ASRock XFast LAN (siehe VORSICHT 10)

- ASRock XFast-Ladegerät (siehe VORSICHT 11)

- ASRock XFast RAM (siehe VORSICHT 12)

- ASRock X-FAN (siehe VORSICHT 13)

- ASRock Crashless BIOS (siehe VORSICHT 14)

- Schrittloser CPU-Frequenz-Kontrolle

- ASRock U-COP (siehe VORSICHT 16)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Gute Nacht-LED Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom/SBlüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse/

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit (siehe VORSICHT 17)45

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

1. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

55 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

2. Dieses Motherboard unterstützt vierkanal-DDR3-Speichertechnologie.

Vor Implementierung der vierkanal-DDR3-Speichertechnologie müssen

Sie die Installationsanleitung für die Speichermodule auf Seite 16 zwecks

richtiger Installation gelesen haben.

3. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

4. Aktuell unterstützt der Intel

Sandy Bridge-E-Sockel-2011-Prozessor

PCIE 3.0 nicht; dieses Motherboard basiert jedoch bereits auf PCIE

3.0-Hardware. Die Aktivierung von PCIE 3.0 ist von der Intel-CPU ab-

hängig. Bitte suchen Sie auf der Intel-Webseite nach Informationen zu

künftigen CPU-Aktualisierungen und -Veröffentlichungen.

5. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.46

ASRock X79 Extreme3 Motherboard

6. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Prol, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Prol dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

der Efzienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

7. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

8. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

9. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

10. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

11. Das ASRock XFast-Ladegerät bietet die beste und schnellste Technolo-

gie zur Auadung Ihrer mobilen Geräte via PC. Über den USB-Port des

XFast-Ladegerätes können Sie Ihre Geräte jederzeit in kürzester Zeit

auaden. Zusätzlich zu Apple-Geräten kann es auch intelligente Geräte

mit dem BC 1.1-Standard auaden. Hinweise nden Sie auf Seite 30.

12. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

zung des Speicherplatzes, der unter Windows

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häugkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän-

gerung deren Lebenszeit.

13. ASRock X-FAN wird nur dann automatisch aktiviert, wenn das System

bei hoher Last oder Übertaktung eine bestimmte Temperatur erreicht.

Normalerweise bleibt ASRock X-FAN deaktiviert, damit Benutzer eine

möglichst geräuscharme Computererfahrung genießen können. Ziel-

temperatur und Lüftergeschwindigkeitseinstellungen können im UEFI-

Einrichtungsprogramm konguriert werden.

14. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.48

ASRock X79 Extreme3 Motherboard

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

15. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen

Prozessor vorgesehenen liegen, können das System instabil werden

lassen oder die CPU beschädigen.

16. Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

17. Intel Rapid Storage Technology enterprise 3.0 und ASRock XFast RAM

XP / XP 64 Bit nicht unterstützt.

18. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.49

ASRock X79 Extreme3 Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

(SATA2_0_1: siehe S.2 - No. 16)

(SATA2_2_3: siehe S.2 - No. 17)

unterstützten SATA-Datenkabel

Massenspeichergeräte. Die

aktuelle SATA2- Schnittstelle

Datenübertragungsrate bis

Seriell-ATA3-Anschlüsse Diese drei Serial ATA3-

(SATA3_A0: siehe S.2 - No. 11)

(SATA3_0_1: siehe S.2 - No. 15)

unterstützten SATA-Datenkabel

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

Datenübertragungsrate bis

Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

USB 2.0-Header Zusätzlich zu den sechs

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 26)

I/O-Anschlüssen benden sich

drei USB 2.0- Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(siehe S.2 - No. 25)

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 24)

Infrarot-Modul-Header Dieser Header unterstützt ein

optionales, drahtloses Sende-

(siehe S.2 - No. 28)

und Empfangs-Infrarotmodul.

USB 3.0-Header Neben zwei Standard-USB

3.0-Ports am E/A-Panel

bendet sich ein USB 3.0-

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Consumer Infrared-Modul-Header Dieser Header kann zum

(siehe S.2 - No. 27)

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

seite Ihres Gehäuses,

(siehe S.2 - No. 31)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.52

ASRock X79 Extreme3 Motherboard

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

Bei den Betriebssystemen Windows

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

Bei den Betriebssystemen Windows

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

mehrere Funktion der

(siehe S.2 - No. 19)

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).53

ASRock X79 Extreme3 Motherboard

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

Gehäuselautsprecher an

(siehe S.2 - No. 18)

Betriebs-LED-Header Bitte schließen Sie die

Betriebs-LED des Gehäuses

(siehe S.2 - No. 20)

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Gehäuse, Strom und SB lüfteranschlüsse Verbinden Sie die Lüfterkabel

mit den Lüfteranschlüssen,

wobei der schwarze Draht an

den Schutzleiterstift

angeschlossenwird. CHA_FAN

1/2/3-Lüftergeschwindigkeit

(siehe S.2 - No. 10)

kann über UEFI oder AXTU

gesteuert werden. CHA_FAN1-,

CHA_FAN2- und CHA_FAN3-

(siehe S.2 - No. 22)

unterstützen Lüftersteuerung.

geräuscharmen Lüfter.

(siehe S.2 - No. 7)54

(siehe S.2 - No. 13)

CPU-Lüfteranschluss Verbinden Sie das CPU -

Lüfterkabel mit diesem

Anschluss und passen Sie den

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

(sieche S.2 - No. 4)

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Header Verbinden Sie die ATX-

Stromversorgung mit diesem

13 2413 Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

ATX 12V Anschluss Bitte schließen Sie an diesen

Anschluss die ATX 12V

Stromversorgung an. 5 18 455

ASRock X79 Extreme3 Motherboard

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein. 5 18 4 SLI/XFIRE-Stromanschluss Sie müssen diesen Anschluss

(4-pin SLI/XFIRE_PWR1)

nicht zwingend verwenden.

(siehe S.2 - No. 38)

Wenn allerdings zwei

Grakkarten gleichzeitig am

Motherboard angeschlossen

sind, verbinden Sie diesen

Anschluss bitte mit einem

Festplatten-Stromversorgungs-

COM-Anschluss-Header Dieser COM-Anschluss- Header

wird verwendet, um ein

(siehe S.2 - No. 29)

COM-Anschlussmodul zu

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(siehe S.2 - No. 30)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Dieses Motherboard besitzt ein Schnellschalter: CMOS löschen-Schalter.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

ein Schnellschalter, mit dem

(siehe S.3 - No. 16)

Benutzer die CMOS-Werte

schnell löschen können.57

ASRock X79 Extreme3 Motherboard

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan-

gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup

gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System

über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf

der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist

ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs

scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte

Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf

3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft

64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard

beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit

denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die

Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm

mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die

“Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges-

teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und

die Programme werden dann automatisch installiert.58

ASRock X79 Extreme3 Motherboard
