KULLANIM KILAVUZU X79 Extreme3 ASROCK

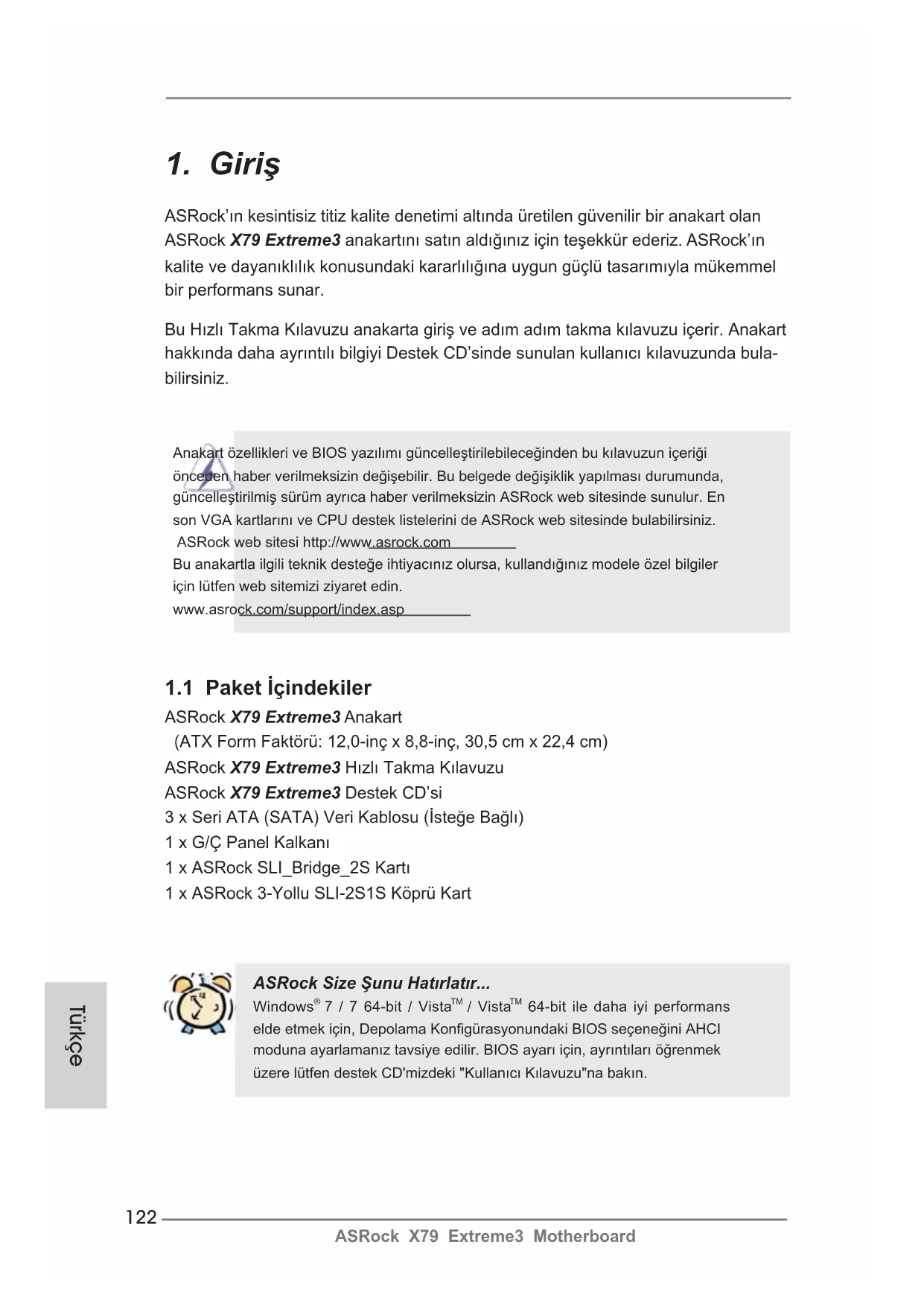

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan

ASRock X79 Extreme3 anakartını satın aldığınız için teşekkür ederiz. ASRock’ın

kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel

bir performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart

hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği

önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda,

güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En

son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz.

ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler

için lütfen web sitemizi ziyaret edin.

www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock X79 Extreme3 Anakart

(ATX Form Faktörü: 12,0-inç x 8,8-inç, 30,5 cm x 22,4 cm)

ASRock X79 Extreme3 Hızlı Takma Kılavuzu

ASRock X79 Extreme3 Destek CD’si

3 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

1 x ASRock SLI_Bridge_2S Kartı

1 x ASRock 3-Yollu SLI-2S1S Köprü Kart

ASRock Size Şunu Hatırlatır...

64-bit ile daha iyi performans

elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI

moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek

üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.

- Birinci Sınıf Altın Kapasitör tasarımı (%100 Japon malı yüksek

kaliteli İletken Polimer Kapasitörler)

CPU - LGA 2011 soketi için Intel

i7 işlemci ailesini destekler

- Gelişmiş 5 + 1 Güç Fazı Tasarımı

Turbo Boost 2.0 Teknolojisini destekler

- Hyper-Threading Teknolojisini destekler (bkz. DİKKAT 1)

- Untied Overclocking Teknolojisini destekler

olmayan, ara belleksiz bellek

işlemcileri E5 16xx/

26xx/46xx serileri ile birlikte destekler

- Sistem belleğinin maks. kapasitesi: 32 GB (bkz. DİKKAT 3)

- LAN’da Uyan özelliğini destekler

- Enerji Verimli Ethernet 802.3az desteği

Arka Panel G/З Paneli

G/З - 1 x PS/2 Fare Portu

- 1 x PS/2 Klavye Portu

- 1 x Koaksiyel SPDIF Çıkışı Portu124

ASRock X79 Extreme3 Motherboard

- 1 x CMOS’u Temizleme Anahtarı

X79 konektör, donanım RAID

(RAID 0, RAID 1, RAID 5, RAID 10 ve Intel Rapid Storage3.0),

NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini

- 1 x SATA3 6,0Gb/sn ASMedia ASM1061 konektör, donanım

NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini

USB 3.0 - Etron EJ168A tarafından 2 x Arka USB 3.0 bağlantı noktası,

5Gb/s’ye kadar USB 1.0/2.0/3.0

- Etron EJ168A tarafından 1 x Ön USB 3.0 bağlantısı (2 USB 3.0

bağlantı noktasını destekler), 5Gb/s’ye kadar USB 1.0/2.0/3.0

Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID

5, RAID 10 ve Intel Rapid Storage3.0), NCQ, AHCI ve “Sistem

Açıkken Bileşen Takma” işlevlerini

- 3 x SATA3 6.0 Gb/sn konektör

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x HDMI_SPDIF şi

- CPU/Kasa/Güç/SB FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- SLI/XFire güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

Akıllı Anahtar - 1 x LED’li CMOS’u Temizleme Anahtarı

BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V Voltaj Çoklu ayarı125

ASRock X79 Extreme3 Motherboard

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü

Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 6)

Özellik - ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 7)

- ASRock APP Charger (bkz. DİKKAT 8)

- Hibrit Yükseltici:

- CPU Frekans Adımsız Kontrol (bkz. DİKKAT 15)

- ASRock U-COP (bkz. DİKKAT 16)

- Önyükleme Hatası Koruması (B.F.G.)

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç/SB Fan Takometresi

- İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı

ile Otomatik Ayar’ına izin verir)

- CPU/Kasa/SB Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

XP 64-bit uyumlu (bkz. DİKKAT 17)

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com126

1. "Hyper Threading Teknolojisi" ayarı hakkında lütfen destek CD'sindeki

"Kullanıcı Kılavuzu"nda sayfa 55'ye bakın.

2. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 16'teki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

3. İşletim sistemi kısıtlaması nedeniyle, Windows

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur. Windows

kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-

Socket 2011 Sandy Bridge-E İşlemci PCIE 3.0’I destekl-

ememektedir, ancak bu ana kart halihazırda PCIE 3.0 donanımı hazır

tiptedir. PCIE 3.0’ı kullanımı Intel işlemcisine bağlıdır. Gelecekteki İşlemci

güncellemeleri ve yeni sürümleri hakkında bilgi için, lütfen Intel’in websi-

5. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını

destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8

kanallı modları destekler. Düzgün bağlantı için sayfa 3'teki tabloyu kontrol

6. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız

Aşırtma, OC DNA ve IES dahildir. Donanım Monitöründe sisteminizde

okunan önemli değerleri gösterir. Fan Kontrolünde ayarlamanız için fan

hızını ve sıcaklığını gösterir. Hız aşırtmada optimum sistem performansı

almak için CPU frekansını hız aşırtma yapmanıza izin verilmiştir. OC DNA’da OC ayarlarınızı bir prol olarak kaydedebilir ve arkadaşlarınız

ile paylaşabilirsiniz. Ardından arkadaşlarınız OC prolini kendi sistemine

ekleyerek aynı OC ayarlarını alabilir. IES’de (Akıllı Enerji Tasarrufu), CPU

çekirdekleri boşta olduğunda bilgisayarın performansından ödün vermeden

gerilim düzenleyicisi çıkış fazlarının sayısını düşürerek verimliliği iyileştirir.

ASRock Extreme Tuning Utility (AXTU)’nun çalışma prosedürleri için lütfen

web sitemizi ziyaret ediniz.

ASRock web sitesi: http://www.asrock.com

7. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu

UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.127

ASRock X79 Extreme3 Motherboard

gibi ilk önce işletim sistemine girmeden güncelle

menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas-

abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi

için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını

USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra

BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık

ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB

ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması

gerektiğini unutmayın.

8. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

9. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

10. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

11. ASRock XFast Şarj Aleti, mobil cihazlarınızı bilgisayarınızdan şarj etmek

için kullanabileceğiniz en iyi ve en hızlı teknolojidir. Kusursuz XFast Şarj

Aleti USB bağlantı noktasıyla, kullanıcılar cihazlarını her zaman hızlı şarj

edebilecekler. Şarj aleti, Apple ürünlerine ek olarak, BC 1.1 standart akıllı

cihazları şarj edebilmektedir. Ayrıntılı bilgi için, lütfen 30. sayfaya bakınız.128

ASRock X79 Extreme3 Motherboard

eklenen yeni bir işlev. Windows

32-bit işletim sistemi CPU’su altında

kullanılamayan bellek alanından tamamen yararlanır. ASRock XFast RAM

webde sörfü şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret

edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın

hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya

HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

13. ASRock X-FAN, sadece aşırı yüklenme veya hız aşırtma altında belirli bir

sıcaklığa ulaştığında otomatik olarak devreye sokulacaktır. ASRock X-FAN

normal şartlarda kullanıcılara en hızlı bilgisayar kullanımını sunmak için

devredışı durumda kalacaktır. Hedef sıcaklık ve fan hızı ayarları UEFI

kurulum yardımcı programında yapılandırılabilir.

14. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan

BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında

güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde

BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,

BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini

unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.

15. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin

dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

16. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

XP / XP 64-bit ile uyumlu değildir.

18. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

ASRock X79 Extreme3 Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

ASRock X79 Extreme3 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

(SATA2_0_1: bkz. s.2, No. 16)

konektör, dahili depolama

(SATA2_2_3: bkz. s.2, No. 17)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

Seri ATA3 Konektörler Bu üç Seri ATA3 (SATA3)

(SATA3_A0: bkz. s.2, No. 11)

konektör, dahili depolama

(SATA3_0_1: bkz. s.2, No. 15)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir.

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATA2 / SATA3 sabit

SATA2 / SATA3 konektörüne

USB 2.0 Fişleri G/Ç panelindeki varsayılan

altı USB 2.0 portundan başka,

bu anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

USB 3.0 Fişleri I/O panelinde bulunan iki adet

varsayılan USB 3.0 bağlantı

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

aktarma ve alma kızılötesi

Kullanıcı Kızılötesi Modül Bağlantısı Bu bağlantı, HI-FI ve TV setleri

gibi isteğe bağlı kullanıcı

kızılötesi cihazlarını bağlamak

için kullanılabilir.

Ön Panel Ses Fişi Bu, panel ses kablosu için

uygun bağlantı sağlayan ve

ses cihazlarını kontrol etmeyi

sağlayan bir arayüzdür.

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun

HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek

için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.132

ASRock X79 Extreme3 Motherboard

E. Ön mikrofonu etkinleştirmek için

XP / XP 64-bit İS için:

"Karıştırıcı"yı seçin. "Kaydedici"yi seçin. Sonra "Ön Mikrofon"u tıklatın.

Realtek Kontrol panelinde "Ön Mikrofon" Sekmesine gidin. "Kayıt Ses

Seviyesi"ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

işlevini barındırır.

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

Güç LED’i Fişi Sistem gücü durumunu

belirtmek için lütfen kasa güç

LED’ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

CHA_FAN2 ve CHA_FAN3

destekli Fan Denetimi.

CPU Fan Konektörü Lütfen fan kablolarını CPU

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

ASRock X79 Extreme3 Motherboard

Seri port Fişi Bu COM1 şi bir seri port

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

bu konektöre bağlayın.

Bu anakart 24-pinli ATX güç konektörü sağlasa da

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

kaynağını bu konektöre

bağlayın. 5 18 4 Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

4-Pinli ATX 12V Güç Kaynağını Takma 5 18 4 SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç

(4-pinli SLI/XFIRE_PWR1)

kaynağını bu konektöre

çıkışını HDMI VGA kartına

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI_SPDIF konektörünü bu

1.5 Akıllı Anahtarlar

Bu anakartta bir akıllı anahtar bulunur: CMOS'u temizleme anahtarı.

CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı,

kullanıcıların hızlı bir şekilde

temizlemelerini sağlayan akıllı

Anakarttaki Flash Bellek BIOS Ayarları Yardımcı Programını içerir. Bilgisayarı

başlattığınızda, lütfen Otomatik Güç Sınaması (POST) sırasında BIOS Ayarları

yardımcı programına girmek için <F2> veya <Del> tuşuna basın; aksi halde, POST

test rutinlerine devam eder. BIOS Ayarlarına POST'tan sonra girmek istiyorsanız,

lütfen <Ctl> + <Alt> + <Delete> tuşlarına basarak veya sistem kasasındaki sıfırlama

düğmesine basarak sistemi yeniden başlatın. BIOS Ayarları programı kullanıcı

dostu olacak şekilde tasarlanmıştır. Çeşitli alt menüler arasında dolaşmanıza ve

önceden belirlenen seçenekler arasından seçim yapmanıza izin veren menü tabanlı

bir programdır. BIOS Ayarları hakkında ayrıntılı bilgi için, lütfen Destek CD'sinde

bulunan Kullanıcı Kılavuzu'na (PDF dosyası) başvurun.

3. Yazılım Destek CD’si bilgileri

Bu anakart çeşitli Microsoft

işletim sistemleri destekler: 7 / 7 64-bit

64-bit / XP / XP 64-bit. Anakartla birlikte gelen Destek CD'si

anakart özelliklerini genişleten gerekli sürücüleri ve kullanışlı yardımcı programları

içerir. Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın.

Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü

otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri

görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını

bulun ve çift tıklatın.137

ASRock X79 Extreme3 Motherboard
