KULLANIM KILAVUZU A55MHVS ASROCK

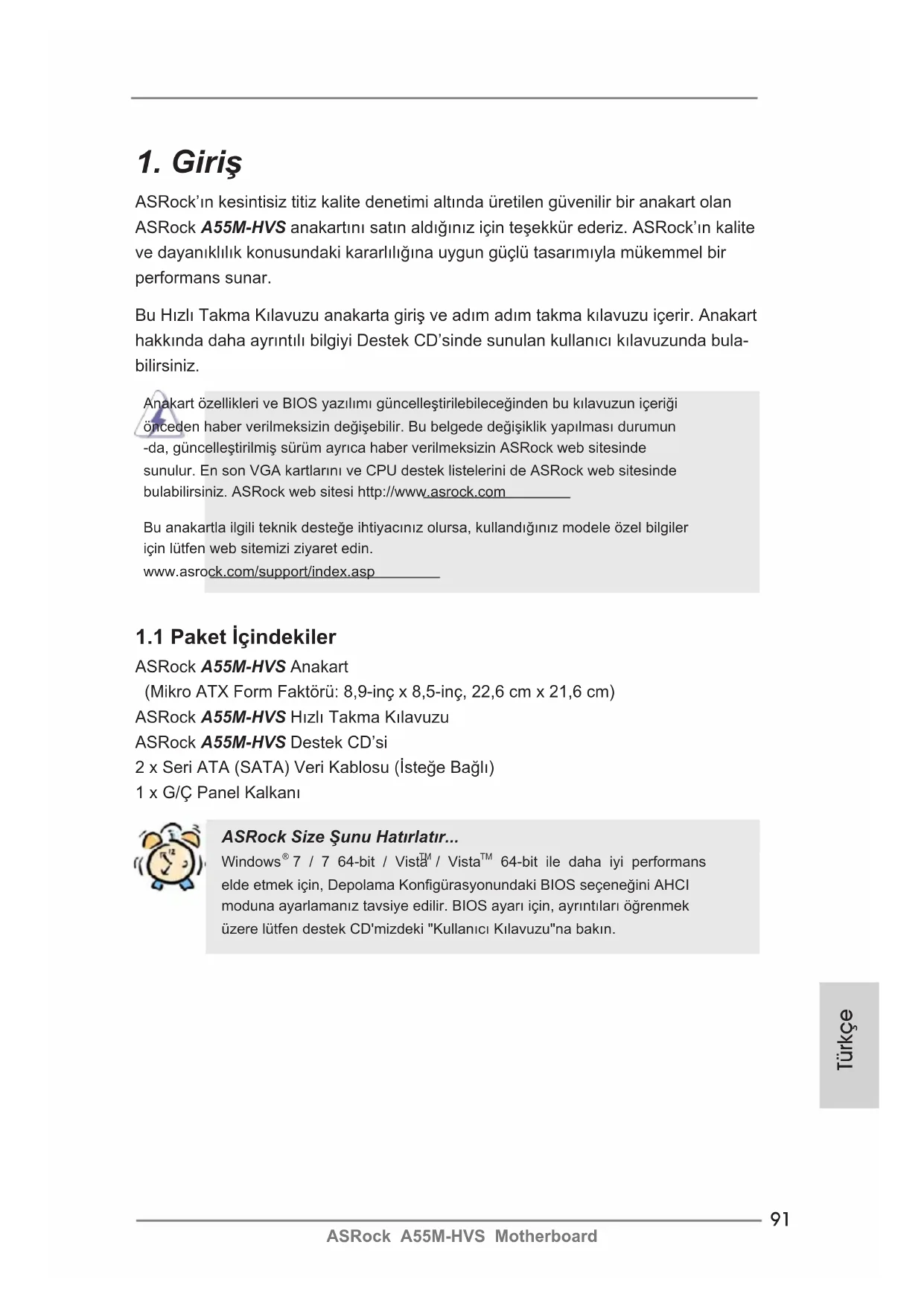

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan

ASRock A55M-HVS anakartını satın aldığınız için teşekkür ederiz. ASRock’ın kalite

ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart

hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği

önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun

-da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde

sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde

bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler

için lütfen web sitemizi ziyaret edin.

www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock A55M-HVS Anakart

(Mikro ATX Form Faktörü: 8,9-inç x 8,5-inç, 22,6 cm x 21,6 cm)

ASRock A55M-HVS Hızlı Takma Kılavuzu

ASRock A55M-HVS Destek CD’si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

ASRock Size Şunu Hatırlatır...

64-bit ile daha iyi performans

elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI

moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek

üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.

Platform - Mikro ATX Form Faktörü: 8,9-inç x 8,5-inç, 22,6 cm x 21,6 cm

- CPU gücü için Katı Kapasitör

CPU - Yuva Tipi FM1 100W İşlemcileri destekler

- AMD’nin Cool ‘n’ Quiet

TM Teknolojisini Destekler

- UMI-Bağlantısı GEN2

Yonga seti - AMD A55 FCH (Hudson-D2)

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi (bkz. DİKKAT 1)

- 2 x DDR3 DIMM yuva

- DDR3 2400+(OC)/1866/1600/1333/1066/800 ECC

olmayan, ara belleksiz bellek (bkz. DİKKAT 2)

- Sistem belleğinin maks. kapasitesi: 16 GB (bkz. DİKKAT 3)

Genişletme - 1 x PCI Express 2.0 x16 yuva

Yuvası - 1 x PCI Express 2.0 x1 yuva

- Maks. paylaюэlan bellek 512 MB (bkz. DİKKAT 4)

- Çift VGA Çıkış: desteği DVI-D ve bağımsız görüntü

denetleyiciler tarafından D-Sub bağlantı noktaları

- 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a

Teknolojisini destekler

’yu destekler: Ev/çevrimiçi videoda

otomatik titreşim azaltma için yeni video işleme sonrası özelliği

- HDMI portlarэyla HDCP iюlevini destekler

- HDMI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-DVD

oynatэmэnэ destekler

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

Arka Panel G/З Paneli

- 1 x PS/2 Klavye Portu

- 6 x Kullanıma Hazır USB 2.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- HD Ses Jakı: Hat Girişi/Ön Hoparlör/Mikrofon

Konektör - 6 x SATA2 3,0Gb/sn konektör, donanım RAID (RAID 0,

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x Yazdэrma Portu юi

- CPU/Kasa/Güç FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

BIOS Özelliği - 32 Mb AMI BIOS

- GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- AMBIOS 2.3.1 Desteği

- DRAM, VDDP, SB Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü94

ASRock A55M-HVS Motherboard

Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 6)

Özellik - ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 7)

- ASRock APP Charger (bkz. DİKKAT 8)

- ASRock XFast USB (bkz. DİKKAT 9)

- Hibrit Yükseltici:

- ASRock U-COP (bkz. DİKKAT 11)

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç Fan Takometresi

- İşlemci/Kasa Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.95

ASRock A55M-HVS Motherboard

1. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 12'deki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

2. 2400/1866/1600MHz bellek hızı çalıştığınız CPU'ya göre desteklenir. DDR3

2400/1866/1600 bellek modülünü bu anakartta çalıştırmak istiyorsanız,

uyumlu bellek modülleri için lütfen web sitemizdeki bellek destek listesine

bakın. ASRock web sitesi: http://www.asrock.com

3. İşletim sistemi kısıtlaması nedeniyle, Windows

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur.

4. Maksimum paylaюэlan bellek boyutu yonga seti satэcэsэ tarafэndan

tanэmlanэr ve deрiюebilir. Lьtfen en son bilgileri iзin AMD web sitesini

etkinleюtirilecektir. HBR Windows

7 64-bit / 7 / Vista™ 64-bit / Vista™

altэnda desteklenir.

6. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem i.levlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü ve IES da-

hildir. Donanım Monitöründe sisteminizde okunan önemli de.erleri gösterir.

Fan Kontrolünde ayarlamanız için fan hızını ve sıcaklı.ını gösterir. IES’de

(Akıllı Enerji Tasarrufu), CPU çekirdekleri bo.ta oldu.unda bilgisayarın

performansından ödün vermeden gerilim düzenleyicisi çıkı. fazlarının

sayısını dü.ürerek verimlili.i iyile.tirir. ASRock Extreme Tuning Utility

(AXTU)’nun çalı.ma prosedürleri için lütfen web sitemizi ziyaret ediniz.

ASRock web sitesi: http://www.asrock.com

7. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-

gibi ilk önce işletim sistemine girmeden

güncellemenizi sağlar. Bu yardımcı programla, POST sırasında <F6>

tuşuna basabilirsiniz veya BIOS ayarları menüsünün ASRock Anında

Flash’a erişmesi için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni

BIOS dosyasını USB ash sürücünüze, diskete veya sabit sürücüye kayde-

din, sonra BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer

karmaşık ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz.

Lütfen USB ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi

kullanması gerektiğini unutmayın.96

ASRock A55M-HVS Motherboard

8. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM'de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

9. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

10. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

11. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

12. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

ASRock A55M-HVS Motherboard

USB 2.0 Fişleri G/Ç panelindeki varsayılan altı

USB 2.0 portundan başka, bu

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

Seri ATA2 Konektörler Bu altı Seri ATA2 (SATA2)

(SATA_1: bkz. s.2, No. 12)

konektör, dahili depolama

(SATA_2: bkz. s.2, No. 11)

cihazları için SATA veri

(SATA_3: bkz. s.2, No. 7)

kablolarını destekler. Geçerli

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

BUSY PE SLCT Yazdırma Portu Fişi Bu, yazdırma portu kablosu için

yazıcı cihazlarının uygun

bağlanmasını sağlayan bir

SATA_2 SATA_4 SATA_6

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

aktarma ve alma kızılötesi

Ön Panel Ses Fişi Bu, panel ses kablosu için

uygun bağlantı sağlayan ve

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

+5VSBDUMMY IRRX GND J _SENSEO UT2_L 1 M IC_RETP RESENCE# GND O UT2_RM IC2_RM IC2_LOUT_RET 1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

işlevini barındırır.

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

CPU Fan Konektörü Lütfen fan kablolarını CPU

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Türkçe GN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4 ATX Güç Konektörü Lütfen bir ATX güç kaynağını

bu konektöre bağlayın.

Bu anakart 24-pinli ATX güç konektörü sağlasa da

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

kaynağını bu konektöre

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

4-Pinli ATX 12V Güç Kaynağını Takma 12 1

Seri port Fişi Bu COM1 şi bir seri port

Anakarttaki Flash Bellek BIOS Ayarları Yardımcı Programını içerir. Bilgisayarı

başlattığınızda, lütfen Otomatik Güç Sınaması (POST) sırasında BIOS Ayarları

yardımcı programına girmek için <F2> veya <Del> tuşuna basın; aksi halde, POST

test rutinlerine devam eder. BIOS Ayarlarına POST'tan sonra girmek istiyorsanız,

lütfen <Ctl> + <Alt> + <Delete> tuşlarına basarak veya sistem kasasındaki sıfırlama

düğmesine basarak sistemi yeniden başlatın. BIOS Ayarları programı kullanıcı

dostu olacak şekilde tasarlanmıştır. Çeşitli alt menüler arasında dolaşmanıza ve

önceden belirlenen seçenekler arasından seçim yapmanıza izin veren menü tabanlı

bir programdır. BIOS Ayarları hakkında ayrıntılı bilgi için, lütfen Destek CD'sinde

bulunan Kullanıcı Kılavuzu'na (PDF dosyası) başvurun.

3. Yazılım Destek CD’si bilgileri

Bu anakart çeşitli Microsoft

işletim sistemleri destekler: 7 / 7 64-bit /

64-bit / XP SP3 / XP 64-bit. Anakartla birlikte gelen Destek CD'si

anakart özelliklerini genişleten gerekli sürücüleri ve kullanışlı yardımcı programları

içerir. Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın.

Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü

otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri

görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını

bulun ve çift tıklatın.
