MANUAL DE USUARIO X79 Extreme3 ASROCK

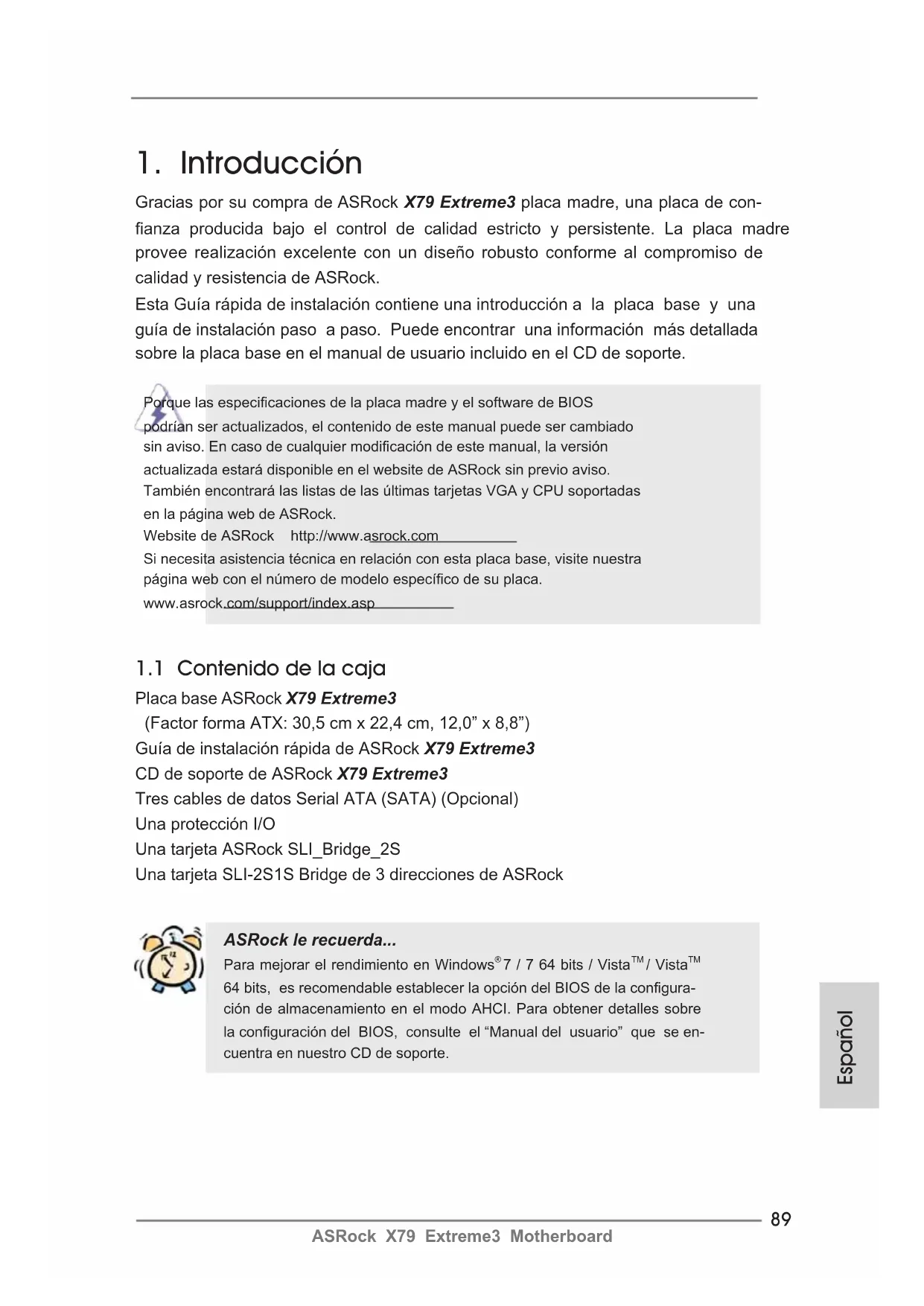

Gracias por su compra de ASRock X79 Extreme3 placa madre, una placa de con-

anza producida bajo el control de calidad estricto y persistente. La placa madre

provee realización excelente con un diseño robusto conforme al compromiso de

calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especicaciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modicación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra

página web con el número de modelo especíco de su placa.

www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock X79 Extreme3

(Factor forma ATX: 30,5 cm x 22,4 cm, 12,0” x 8,8”)

Guía de instalación rápida de ASRock X79 Extreme3

CD de soporte de ASRock X79 Extreme3

Tres cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O Una tarjeta ASRock SLI_Bridge_2S Una tarjeta SLI-2S1S Bridge de 3 direcciones de ASRock

ASRock le recuerda...

Para mejorar el rendimiento en Windows

64 bits, es recomendable establecer la opción del BIOS de la congura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la conguración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Plataforma - Factor forma ATX: 30,5 cm x 22,4 cm, 12,0” x 8,8”

- Diseño de condensadores de oro de calidad superior

(condensadores de polímero conductor de alta calidad de

fabricación 100% japonesa)

Procesador - Admite la familia de procesadores Intel

- Diseño de alimentación digital

- Avanzado diseño de fases de potencia 5 + 1

- Admite la tecnología Intel

Turbo Boost 2.0 Technology

- Admite tecnología Hyper Threading (ver ATENCIÓN 1)

- Admite tecnología de aumento de velocidad liberada

Memoria - Tecnología de memoria DDR3 en cuatro canales

- Admite DDR3 ECC, memoria sin búfer con procesadores

- Máxima capacidad de la memoria del sistema: 32GB

- Compatible con Intel

Extreme Memory Prole (XMP)1.3/1.2

Expansión PCIE4 : modo x8) (vea ATENCIÓN 4)

- 1 x ranuras PCI Express 2.0 x1

- Compatible con AMD Quad CrossFireX TM

- Compatible con NVIDIA

y SLI TM Audio - 7.1 CH HD Audio con Protección de Contenido

(Realtek ALC898 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

- Compatible con Ethernet 802.3az de bajo consumo

- Compatible con PXE Entrada/Salida I/O Panel

de Panel - 1 x puerto de ratón PS/2

Trasero - 1 x puerto de teclado PS/2

- 1 x puerto de salida coaxial SPDIF

- 1 x puerto de salida óptica SPDIF

- 1 x Conector eSATA3

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

- 1 x conmutador de borrado de memoria CMOS

- Conexión de audio: Altavoz lateral / Altavoz trasero /

Central/Bajos / Entrada de línea / Altavoz frontal / Micrófono

Rapid Storage3.0), NCQ, AHCI y de “Hot Plug” (conexión en

- 1 x conectores SATA3 de 6,0 Gb/s con chip ASMedia

ASM1061 con funciones NCQ, AHCI y de “Hot Plug” (conexión

USB 3.0 - 2 x puertos USB 3.0 traseros de Etron EJ168A, compatible

con USB 1.0/2.0/3.0 de hasta 5 GB/s

USB 3.0) de Etron EJ168A, compatible con USB 1.0/2.0/3.0

Conectores - 4 x conexiones SATA2, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s, soporta RAID

(RAID 0, RAID 1, RAID 5, RAID 10 y Intel Rapid Storage3.0),

NCQ, AHCI y “Conexión en caliente”

- 3 x conexiones SATA3, admiten una velocidad de

transferencia de datos de hasta 6,0Gb/s

- 1 x Cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

- 1x En-tête de port COM

- 1 x cabecera HDMI_SPDIF

- 1 x cabecera de indicador LED de encendido

- Conector de ventilador de CPU / chasis / alimentación / SB

- 24-pin cabezal de alimentación ATX92

ASRock X79 Extreme3 Motherboard

- Cabezal de alimentación SLI/XFIRE

- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales)

- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)

Conmutador - 1 x conmutador de borrado de memoria CMOS con

rápido indicador LED BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

PCH1.1V, PCH1.5V Voltage

CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5

Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 6)

Única - ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 7)

- ASRock APP Charger (vea ATENCIÓN 8)

- ASRock XFast USB (vea ATENCIÓN 9)

- ASRock XFast LAN (vea ATENCIÓN 10)

- XFast Charger de ASRock (vea ATENCIÓN 11)

- ASRock XFast RAM (vea ATENCIÓN 12)

- ASRock X-FAN (vea ATENCIÓN 13)

- ASRock Crashless BIOS (vea ATENCIÓN 14)

- Amplicador Híbrido:

- Stepless control de frecuencia de CPU

- ASRock U-COP (vea ATENCIÓN 16)

- Protección de Falla de Inicio (B.F.G..)

- Indicador LED nocturno

Monitor - Sensibilidad a la temperatura del procesador

Hardware - Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU /

chasis / alimentación / SB

- Ventilador silencioso del procesador y el chasis (ajuste

automático de la velocidad del ventilador del chasis en93

ASRock X79 Extreme3 Motherboard

función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft

64 bits / XP / XP 64 bits (vea ATENCIÓN 17)

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.

Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir

los costos. No asumimos ninguna responsabilidad por los posibles daños causados

por el aumento de la velocidad del reloj.

1. Por favor consulte página 55 del Manual del Usuario en el soporte CD

sobre la conguración de Hyper-Threading Technology.

2. Esta placa base soporta Tecnología de memoria DDR3 en cuatro cana-

les. Antes de implementar la Tecnología de memoria DDR3 en cuatro ca-

nales, asegúrese de leer la guía de instalación de módulos de memoria

en la página 16 para su correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no

existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la

memoria que no puede usar Windows

4. Actualmente, el procesador Intel

Socket 2011 Sandy Bridge-E no

admite PCIE 3.0, pero que esta placa base ya viene preparada con el

hardware PCIE 3.0. La activación de PCIE 3.0 depende de la CPU de

Intel. Consulte el sitio Web de Intel para obtener información acerca de

las actualizaciones inversiones de CPU próximas.

5. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

6. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema

mediante una interfaz sencilla, que incluye supervisión de hardware,

control de ventiladores, función de aumento de la velocidad del reloj,

DNA OC y IES. La función de supervisión de hardware, muestra las

principales lecturas del sistema. La función de control de los ventiladores,

muestra la velocidad y la temperatura de los ventiladores y permite

ajustarlas. La función de aumento de la velocidad del reloj, permite

aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo

del sistema. La función DNA OC permite guardar la conguración OC

como un perl y compartirla con sus amigos. Después, sus amistados

pueden cargar el perl OC en sus propios sistemas para obtener la

misma conguración OC. En el protector de energía inteligente (IES,

Intelligent Energy Saver), el regulador de voltaje puede reducir el número

de fases de salida para mejorar la eciencia cuando los núcleos de la

CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite

nuestro sitio Web para obtener los procedimientos de funcionamiento de

ASRock Extreme Tuning Utility (AXTU).

Sitio Web de ASRock: http://www.asrock.com

7. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como

. Gracias a esta utilidad, sólo necesitará pulsar

<F6> durante la fase POST o pulsar <F2> para acceder al menú de

conguración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta

herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad ash USB, unidad de disco exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

8. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un95

ASRock X79 Extreme3 Motherboard

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

9. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

10. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede

reducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo

en alta denición de Youtube y descargar archivos simultáneamente.

Análisis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

11. XFast Charger de ASRock es la mejor tecnología y la más rápida para

cargar dispositivos móviles a través de su PC. Con el magníco puerto

USB de XFast Charger, los usuarios disfrutarán con toda seguridad de

una experiencia de carga rápida en cualquier momento. Además de dis-

positivos Apple, también es capaz de cargar los dispositivos inteligentes

estándar BC 1.1. Consulte la página 30 para obtener más detalles.

12. ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que

no se puede utilizar con procesadores de 32 bits en sistemas operativos

. ASRock XFast RAM acorta el tiempo de carga de los sitios

Web visitados con anterioridad, lo que permite navegar por Internet

mucho más rápido que nunca. Además, también aumenta la velocidad

de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es

que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)

o las unidades de disco duro (HDD), lo que prolonga el período de vida96

ASRock X79 Extreme3 Motherboard

13. ASRock X-FAN se activará automáticamente solamente cuando la tem-

peratura del sistema se eleve hasta un determinado valor en condiciones

de mucha carga o de aumento de la velocidad del reloj. Normalmente,

ASRock X-FAN permanecerá desactivado para que los usuarios puedan

disfrutar de una experiencia informática más silenciosa. La conguración

de la temperatura límite y de la velocidad del ventilador se puede denir

en la utilidad de conguración UEFI.

14. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock Crash-

less BIOS nalizará de manera automática el proceso de actualización

una vez se restablezca en suministro de energía. Tome en cuenta que

los archivos del BIOS deben colocarse en el directorio raíz de su disco

USB. Sólo los puertos USB 2.0 soportan esta función.

15. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re-

comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

16. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

18. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la ali-

mentación de CA total para el sistema completo ha de ser inferior a 1,00W

en modo apagado. Para cumplir con el estándar EuP, se requieren una

placa base y una fuente de alimentación que cumplan con la directiva

EuP. Según las directrices de Intel, una fuente de alimentación que cum-

pla con la directiva EuP debe satisfacer el estándar, es decir, la eciencia

de energía de 5v en modo de espera debería ser mayor del 50% con un

consumo de corriente de 100mA. Para seleccionar una fuente de alimen-

tación que cumpla la directiva EuP, le recomendamos que consulte con

el fabricante de la fuente de alimentación para obtener más detalles.97

ASRock X79 Extreme3 Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

la CMOS El conmutador Borrar CMOS tiene la misma función que el puente

ASRock X79 Extreme3 Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA2 Estas cuatro conexiones de

(SATA2_0_1: vea p.2, N. 16)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATA2 actual permite

una velocidad de transferencia

Conexiones de serie ATA3 Estas tres conexiones de serie

ATA3 (SATA3) admiten cables

(SATA3_0_1: vea p.2, N. 15)

SATA para dispositivos de

almacenamiento internos. La

interfaz SATA2 / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s.

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

conectado con el disco duro de

SATA / SATA2 / SATA3 o el

conectador de SATA2 / SATA3

Cabezal USB 2.0 Además de seis puertos USB

2.0 predeterminados en el

panel de E/S, hay tres bases de

conexiones USB 2.0 en esta

placa base. Cada una de estas

bases de conexiones admite

dos puertos USB 2.0.

Cabezal USB 3.0 Además de dos puertos 3.0

predeterminados situados en el

panel E/S, encontrará una

cabecera USB 3.0 en esta

placa base. Esta cabecera

USB 3.0 admiten dos puertos

Cabezal de Módulo Infrarrojos Este cabezal soporta un

módulo infrarrojos de

transmisión y recepción

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

dispositivos infrarrojos del

consumidor opcionales, como

por ejemplo equipos HI-FI,

descodicadores de TV, etc.

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

que permite conexión y control

conveniente de apparatos de

ASRock X79 Extreme3 Motherboard

1. El Audio de Alta Denición soporta la detección de conector, pero el

cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

En sistemas operativos Windows

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

En sistemas operativos Windows

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording Volume”

(Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

dunciones de panel frontal de

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).101

ASRock X79 Extreme3 Motherboard

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

Cabecera de indicador LED de encendido Conecte el indicador LED de

encendido del chasis a esta

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis Por favor, conecte los cables

/ alimentación / SB del ventilador a los conectores

de ventilador, haciendo coincidir

el cable negro con la patilla de

de ventilador. SB_FAN1 admite

ventilador silencioso.

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

haga coincidir el cable negro

con el conector de tierra.

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

funcionando correctamente incluso sin la función de control de velocidad de

ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

conector del ventilador de procesador de esta placa base, conéctelo al contacto

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Cabezal de alimentación ATX Conecte la fuente de

alimentación ATX a su cabezal.

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

Cabezal de alimentación ATX 12V Conecte la fuente de

alimentación ATX 12V a su

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5. 5 18 4

Instalación de Fuente de Energía de 4-Pin ATX 12V Conector de alimentaciónSLI/XFIRE No es necesario utilizar este

(4-pin SLI/XFIRE_POWER1)

conector. Conéctelo al conector

de alimentación del disco duro

cuando se conecten dos tarjetas

grácas a esta placa base al

Cabezal del puerto COM Este cabezal del puerto COM

se utiliza para admitir un

módulo de puerto COM.

Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

Conmutador de borrado de memoria CMOS

1.5 Conmutadores rápidos

Esta placa base dispone de una conmutadores rápidos: conmutador de borrado de

El conmutador de encendido es

un conmutador rápido que

permite al usuario encender /

apagar rápidamente el sistema.104

ASRock X79 Extreme3 Motherboard

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up

(POST) apriete <F2> o <Del> para entrar en la BIOS. Sí usted no oprime ninguna

tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la

BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> +

<Borrar>, o apretando el botón Reset en el panel del ordenador. Para información

detallada sobre como congurar la BIOS, por favor reérase al Manual del Usuario

(archivo PDF) contenido en el CD.

3. Información de Software Support CD Esta placa-base soporta diversos tipos de sistema operativo Windows

64 bits / XP / XP 64 bits. El CD de instalación que acompaña

la placa-base trae todos los drivers y programas utilitarios para instalar y congurar

la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se des-

plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su

Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar-

chivo “ASSETUP.EXE” para iniciar la instalación.105

ASRock X79 Extreme3 Motherboard
