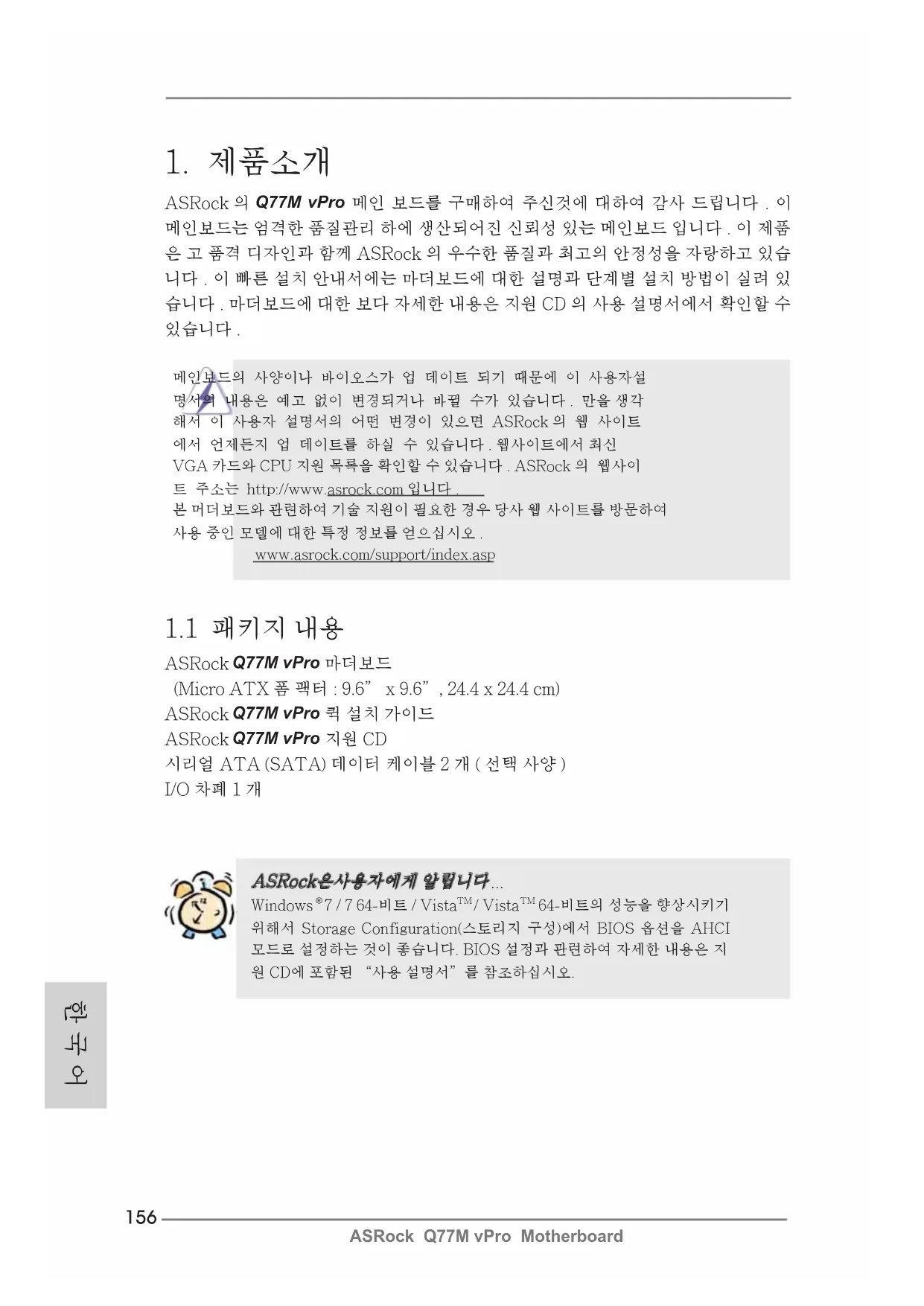

메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이

메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품

은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습

니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실려 있

습니다 . 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사용 설명서에서 확인할 수

있습니다 . 메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자설 명서의 내용은 예고 없이 변경되거나 바뀔 수가 있습니다 . 만을 생각 해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트 에서 언제든지 업 데이트를 하실 수 있습니다 . 웹사이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다 . ASRock 의 웹사이 트 주소는 http://www.asrock.com 입니다 . 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하여 사용 중인 모델에 대한 특정 정보를 얻으십시오 .

www.asrock.com/support/index.asp 1.1 패키지 내용

시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 사양 )

7 / 7 64-비트 / Vista TM / Vista TM 64-비트의 성능을 향상시키기 위해서 Storage Configuration(스토리지 구성)에서 BIOS 옵션을 AHCI 모드로 설정하는 것이 좋습니다. BIOS 설정과 관련하여 자세한 내용은 지원 CD에 포함된 “사용 설명서”를 참조하십시오. 한 국 어157

CPU - LGA1155 패키지에서 3 세대 및 2 세대 Intel

Turbo Boost 2.0 기술 지원

- K- 시리즈 잠금 해제 CPU 지원 ( 주의 1 참조 )

- 하이퍼 - 스레딩 기술 지원 ( 주의 2 참조 )

TM Technology 지원 ( 주의 4 참조 )

Small Business Advantage 지원 ( 주의 3 참조 )

Rapid Start 기술과 Smart Connect 기술을 지원합니다

메모리 - 듀얼 채널 메모리 기술 지원 ( 주의 6 참조 )

- DDR3 1600/1333/1066 비 -ECC, 언버퍼드 메모리를 지원

- 최대 시스템 메모리 용량 : 32GB ( 주의 7 참조 )

익스트림 메모리 프로파일 (XMP)1.3/1.2 지원

확장 슬롯 - 1 x PCI Express 3.0 x16 슬롯 (PCIE1: x16 모드 ) ( 주의 8 참조 )

Ivy Bridge CPU 에서만 지원됩니다 .

Sandy Bridge CPU 는 PCIE 2.0 만 지원합니다 .

- 1 개의 PCI Express 2.0 x16 슬롯 (PCIE2 : x4 모드 )

HD Graphics 내장 비주얼 및 VGA 출력은 GPU 통합된

HD 그래픽 내장 비주얼 프로그램 : Intel

- 최대 공유 메모리 1760MB ( 주의 9 참조 )158

ASRock Q77M vPro Motherboard

- 3 개의 VGA 출력 옵션 : D-Sub, DVI-D 및 DisplayPort

- 최대 해상도 1920x1200 @ 60Hz 까지 DVI 지원

- 최대 해상도 2048x1536 @ 75Hz 까지 D-Sub 지원

- 최대 해상도 2560x1600 @ 60Hz 까지 DisplayPort 지원

- DVI 및 DisplayPort 포트를 이용한 HDCP 기능 지원

- DVI 및 DisplayPort 포트를 이용한 1080p Blu-ray (BD) / HD-

- 절전형 이더넷 802.3az 지원

- 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45

- 오디오 잭 : 라인 인 / 전방 스피커 / 마이크

SATA3 - SATA3 6.0Gb/s 커넥터 2 개 , 하드웨어 RAID (RAID 0, RAID

1, RAID 5, RAID 10, Intel Rapid Storage 및 Intel Smart

Response 기술 ), NCQ, AHCI 및 Hot Plug 기능 지원

USB 3.0 - 에 의한 후면 패널 USB 3.0 포트 2 개 , 최고 5Gb/s 의 USB

- 에 의한 전면 패널 USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ),

최고 5Gb/s 의 USB 1.0/2.0/3.0 지원

온보드 헤더 - 4 개 의 SATA2 3.0Gb/s 커넥터 , RAID (RAID 0, RAID 1,

및 커넥터 RAID 5, RAID 10, Intel Rapid Storage 및 Intel Smart

Response 기술 ) 기능지원 , NCQ, AHCI 및“핫 플러그”기 능

- 2 개 의 SATA3 6.0Gb/s 커넥터

- CPU/ 섀시 / 전원 팬 커넥터

- 8 핀 ATX 12V 파워 콘넥터

- USB 2.0 헤더 2 개 (4 개의 추가 USB 2.0 포트를 지원하는헤더

- USB 3.0 헤더 1 개 (2 개의 추가 USB 3.0 포트를 지원하는헤더

BIOS - 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

- ACPI 1.1 웨이크 - 업 이벤트와의 호환

지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink

MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia

특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 11 참조 )

- ASRock Instant Flash

- ASRock APP Charger ( 주의 13 참조 )

- ASRock SmartView ( 주의 14 참조 )

- ASRock XFast USB ( 주의 15 참조 )

- ASRock XFast LAN ( 주의 16 참조 )

- ASRock XFast RAM ( 주의 17 참조 )

- ASRock Crashless BIOS ( 주의 18 참조 )

- ASRock OMG (Online Management Guard) ( 주의 19 참조 )

- ASRock Internet Flash ( 주의 20 참조 )

- ASRock U-COP ( 주의 21 참조 )

- B.F.G..(Boot Failure Guard)

- 콤보 쿨러 옵션 (C.C.O.) ( 주의 22 참조 )

하드웨어 모니터 - CPU 온도 감지

- CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전속도

ASRock Q77M vPro Motherboard

- CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬속도 자동 조정

- CPU/ 섀시 팬 멀티스피드 컨트롤

- 전압 감시 기능 : +12V,+5V,+3.3V,Vcore

OS - 마이크로 소프트 Windows

비트 / XP/XP 64 비트 와 호환 ( 주의 23 참조 )

- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )

* 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com

오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적

용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이따

른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시

스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다 . 오버클로킹은 사용자 스스로

위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손

1. 칩셋 제한으로 인해 오버클록킹은 지원되지 않습니다 .

2. 하이퍼 - 스레딩 기술의 셋팅에 대하여는 지원 CD 의 사용자 매뉴얼의 52 페이

TM Technology 는 괸리 가능성 , 보안 및 전원 관리 등 Intel

프로세서와 함께 PC 의 하드웨어에 포함된 IT 기능의 집합입

니다 . 이러한 기능은 하드웨어에 내장되기 때문에 OS 가 작동하지 않거나 ,

PC 의 전원이 꺼져 있거나 , 하드 드라이브에 고장이 발생한 경우를 비롯하여

거의 언제든지 사용할 수 있습니다 .

기능입니다 . 내장된 플랫폼 기능 , 인기있는 타사 관리 및 보안 애플리케이션을

사용하여 IT 에서 네트워크로 연결된 컴퓨팅 자산을 보다 효율적으로 탐색 , 치

Small Business Advantage 는 IT 도구가 통합된 사용자 지정 플랫폼

으로서 , 직원의 생산성 , PC 성능 및 데이터 보안을 최대화하는 데 도움이 됩니

다 . 예로서 Software Monitor, PC Health Center, Data Backup & Restore,

Energy Saver 및 USB Blocker 를 포함한 애플리케이션을 들 수 있습니다 .

ASRock Q77M vPro Motherboard

6. 이 마더보드는 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 메모리 기술을

구현하기 전에 올바른 설치를 위하여 16 쪽에 있는 메모리 모듈 설치 안내를읽

7. 운영 체제 한계 때문에 Windows

실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows

의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows

에서 사용할 수 없는 메모리를 이용할 수 있습니다 .

PCIE1 슬롯은 최대 3 세대 속도까지 지원합니다 . PCI Express 를 3G 속도로

실행하려면 Ivy Bridge CPU 를 설치해야 합니다 . Sandy Bridge CPU 를 설치

하면 PCI Express 는 PCI Express 2G 속도로만 실행됩니다 .

9. 칩세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메모리의 크

의 웹사이트를 방문하여 최신 정보를 받으십시요 .

10. 세 대의 모니터 중에서 두 개만 사용할 수 있습니다 . D-Sub, DVI-D,

DisplayPort 모니터들을 동시에 사용할 수 없습니다 . 또한 DVI-HDMI 연결

어댑터를 연결하면 , DVI-D 포트는 HDMI 포트와 동일한기능을 지원할 수 있

11. AXTU (ASRock Extreme Tuning Utility) 는 사용자에게 친숙한 인터페이스

로 다른 시스템 기능을 미세 조정하는 일체형 도구로서 , 여기에는 하드웨어 모

니터 , 팬 컨트롤 , 오버클로킹 , OC DNA, IES 등이 포함되어 있습니다 . 하드

웨어 모니터는 시스템의 주요 값을 표시합니다 . 팬 컨트롤은 조정하려는 팬 속

도와 온도를 표시합니다 . 오버클로킹에서는 CPU 주파수를 오버클로킹하여

최적의 시스템 성능으로 조정할 수 있습니다 . OC DNA 에서는 OC 설정을 프

로파일로 저장하고 이를 친구와 공유할 수 있습니다 . 그러면 친구가 OS 프로

파일을 자신의 시스템에 로드하여 동일한 OS 설정을 사용할 수 있습니다 . IES

(Intelligent Energy Saver) 의 경우 , 전압 조절기로 출력위상의 수를 줄여

CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하시키지 않으면서 효율을 높일

수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당

ASRock 웹 사이트 : http://www.asrock.com

12. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티입니다 . 이

편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나 Windows

체제에 들어가지 않고도 시스템 BIOS 를 업데이트할 수 있습니다 . POST 중

에 BIOS 셋업 메뉴에서 <F6> 키를 누르거나 <F2> 키를 누르면이 유틸리티로

ASRock Instant Flash 에 액세스할 수 있습니다 .. 이제 이 툴을 시작하여 USB

플래시 드라이브 , 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장

하면 플로피 디스켓이나 기타 복잡한 플래시 유틸리티를추가로 준비하지 않고

도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다 . USB 플래시 드라

이브 또는 하드 드라이브는 FAT32/16/12 파일 시스템을 사용해야 합니다 .

13. 아이폰 / 아이팟 터치 / 아이패드와 같은 Apple 기기들을 더 빠르고 덜제한된

방식으로 충전하려는 경우 , ASRock 이 제공하는 놀라운 솔루션인 ASRock

APP Charger 를 이용하십시오 . APP Charger 드라이버를 설치하기만 하면

아이폰이 컴퓨터를 통해서 훨씬 더 빨리 충전되며 충전 속도도최대 40% 더 빨

라집니다 . ASRock APP Charger 는 많은 Apple 기기를 동시에 빨리 충전할

수 있게 하며 , PC 가 대기 모드 (S1), RAM 에 대한 일시 중단 (S3), 최대 절전

모드 (S4) 또는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적충전을 지원합니다 .

APP Charger 드라이버를 설치하면 그 어느 때보다 더간편하고 빠르게 충전할162

ASRock Q77M vPro Motherboard

ASRock 웹사이트 : http://www.asrock.com/Feature/AppCharger/index.asp

14. 인터넷 브라우저의 새로운 기능인 SmartView 는 가장 많이 방문한 웹사이트 ,

사용자의 검색 기록 , 페이스북 친구 , 실시간 뉴스 피드를 더 개인적인 인터넷

경험을 위한 향상된 보기로 결합하는 IE 용 스마트 시작 페이지입니다 .

ASRock 마더보드에만 친구들과 즉시 연락하도록 도와 주는 SmartView 유틸

리티가 탑재되어 있습니다 . SmartView 기능을 이용하려면 OS 버전이

64 비트이고 브라우저 버전이 IE8

ASRock 웹사이트 : http://www.asrock.com/Feature/SmartView/index.asp

15. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은 장치

의 속성에 따라 다를 수 있습니다 .

16. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공합니

다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를 이상적으

로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다 . 게임 지연 시간

감소 : 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연 시간을 낮출 수있

습니다 . 트래픽 형성 : Youtube HD 비디오를 보면서 동시에 파일을 다운로드

할 수 있습니다 . 데이터의 실시간 분석 : 상태창에서 현재 어떤 데이터 스트림

을 전송 중인지 쉽게 알 수 있습니다 .

17. ASRock XFast RAM 은 ASRock Extreme Tuning Utility (AXTU) 에 포함

된 새로운 기능입니다 . Windows

OS 32-bit CPU 에서는 사용할 수 없는 메모

리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의

로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe

Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점

은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다 .

18. ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다 .

BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock

Crashless BIOS 가 자동으로 BIOS 업데이트 과정을 완료합니다 . BIOS 파일

은 USB 디스크의 루트 디렉토리에 위치해야 합니다 . USB2.0 포트만 이 기능

19. 관리자는 OMG 를 통해 특정 시간에 인터넷을 금지하거나 인터넷 액세스를 제

약할 수 있습니다 . [ 매일 ], [ 평일 ] 또는 [ 평일 및 주말 ] 에서 선택한 다음 , 다

른 사용자에게 허용된 인터넷 액세스 시작 및 종료 시간을 정할 수 있습니다 .

사용자가 OMG 를 무시하지 못하도록 하기 위해 시스템 시간 수정 권한이 없는

20. Internet Flash 는 당사 서버에서 사용 가능한 UEFI 펌웨어 업데이트를 검색

합니다 . 즉 , 시스템이 당사의 서버에서 최신 UEFI 를 자동 검색하고 , Widows

OS 를 시작하지 않고도 이의 존재 여부를 알려줍니다 . 이 기능을 활성화하려

면 DHCP 구성 컴퓨터에서 실행해야 합니다 .

21. 시스템을 다시 시작하기 전에 메인보드 위의 CPU 팬이 정상적으로 동작 또는

장착되어 있는지 확인하여 주십시오 . 고온 방지를 위하여 PC 시스템을 설치할

때 CPU 와 방열판사이에 그리스를 발라 주셔야 합니다 .

22. 콤보 쿨러 옵션 (C.C.O.) 은 3 개의 다른 CPU 쿨러 타입 , 소켓 LGA 775, LGA

1155 와 LGA 1156 을 채택할 수 있는 유연한 옵션을 제공합니다 . 모든 775 와

1156 CPU 팬을 사용할 수 있는 겻은 아닙니다 .

23. ASRock XFast RAM 은 Microsoft

Smart Connect 기술과 Intel

64 비트 / XP/XP 64 비트 규격에서 지

24. EuP 는 Energy Using Product ( 에너지 사용 제품 ) 의 약어이며 유럽 연합이

완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표준이었습니다 . EuP

에 따르면 , 완제품 시스템의 총 AC 전원은 끄기 모드 상태에서 1.00W 미만이

어야 합니다 . EuP 표준을 충족하려면 EuP 지원 마더보드 및 EuP 지원 전원공

급장치가 필요합니다 . 인텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치

는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기

준을 충족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치

제조업체에 자세한 사항을 문의하시기 바랍니다 .164

ASRock Q77M vPro Motherboard

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 .

점퍼 캡이 핀 위에 있을 때 , 점퍼는

그림은 3 개의 핀 중 1-2 번 핀이

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을

CMOS 초기화 (CLRCMOS1, 3 핀 점퍼 )(2 페이지 , 23 번 항목 참조 ) 참고 :

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 .

시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원

공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해

야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프

로파일 , 1394 GUID, MAC 주소가 삭제됩니다 .

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지

마세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니

시리얼 ATA2 커넥터 4 개의 시리얼 ATA2 (SATA)

2 페이지 , 16 번 항목 참조 )

2 페이지 , 19 번 항목 참조 )

2 페이지 , 15 번 항목 참조 )

최고 3.0 Gb/s 의 데이터 전송 속

2 페이지 , 20 번 항목 참조 )

시리얼 ATA3 커넥터 2 개의 시리얼 ATA3 (SATA3)

2 페이지 , 17 번 항목 참조 )

2 페이지 , 18 번 항목 참조 )

는 최고 6.0 Gb/s 의 데이터 전송

시리얼 ATA(SATA) SATA 데이터 케이블의 임의적

데이터 케이블 인 측을 마더보드의 SATA /

SATA2 / SATA3 하드 디스크

혹은 SATA2 / SATA3 커넥터

USB 2.0 헤더 본 머더보드에는 I/O 패널에 있

는 6 개의 기본 USB 2.0 포트외

(2 페이지 , 25 번 항목 참조 )

에도 USB 2.0 헤더가 2 개 있습

니다 . 각각의 USB 2.0 헤더는 2

개의 USB 2.0 포트를 지원할 수

(2 페이지 , 24 번 항목 참조 )

USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적

(2 페이지 , 9 번 항목 참조 )

드에 1 개의 USB 3.0 헤더가 있

습니다 . 이 USB 3.0 헤더는 2 개

의 USB 3.0 포트를 지원할 수 있

적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외

(2 페이지 , 28 번 항목 참조 )

소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기 연결하

(2 페이지 , 26 번 항목 참조 )

프린트 포트 헤더 이것은 프린터 장치를 편리하 게

(2 페이지 , 29 번 항목 참조 )

전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 하게

( 2 페이지 , 31 번 항목 참조 )

1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설

명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널의

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을

C. Ground (GND) 을 Ground (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .

이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .

XP / XP 64 비트 OS 의 경우 :

( 앞면 마이크 ) 를 선택합니다 .

( 리코딩 볼륨 ) 을 조정합니다 .

시스템 콘넥터 이 콘넥터는 시스템 전면 패널기

(2 페이지 , 22 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당

에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스

템을 끄는방법을 구성할 수 있습니다 .168

ASRock Q77M vPro Motherboard

섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적

재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는

LED 가 계속 깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상

태에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이

브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로

전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커

등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때

와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

(2 페이지 , 14 번 항목 참조 )

전원 LED 헤더 시스템 전원 상태를 표시하려면

(2 페이지 , 21 번 항목 참조 )

S1/S3 상태에서는 LED 가 계속

섀시 / 전원 팬 커넥터 팬 케이블을 팬 커넥터에 연결하

(2 페이지 , 13 번 항목 참조 )

(2 페이지 , 11 번 항목 참조 )

(2 페이지 , 1 번 항목 참조 )

CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에

(2 페이지 , 4 번 항목 참조 )

(2 페이지 , 5 번 항목 참조 )

본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속

도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머

더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결

(2 페이지 , 8 번 항목 참조 )

이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,

종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이

가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,

Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .

ATX 12V 파워 콘넥터 ATX 12V 전원 공급기를 이 헤

(2 페이지 , 2 번 항목 참조 ) 4 18 5 비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은 여

전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채용

하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5

4- 핀 ATX 12V 전원공급장치 8 54 1 시리얼포트

컨넥터 이 콘넥터는 시리얼 포트 모듈을

(2 페이지 , 30 번 항목 참조 )

(2 페이지 , 27 번 항목 참조 )

할 수 있는 Trusted Platform

Module (TPM) 을 지원합니다 .

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 . 컴퓨

터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는 <Del>

키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST 는 테스

트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하기 원하

신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋 버튼을

눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용하기 편

하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미리 정해

진 값 중에서 선택할 수 있도록 되어 있습니다 . 바이오스 셋업에 대한 보다 상세한 정

보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주시기 바

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 :

64 비트 /XP/XP 64 비트 . 메인보드에 필요한 드라이버

와 사용자 편의를 위해 제공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄 것입니

다 . 보조 CD 를 사용하여 시작하시려면 , CD-ROM 드라이브에 CD 를 넣어주시기 바

랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메

뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지

않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 ASRSETUP.EXE 더블 클릭하여
