MANUAL DE USUARIO Q77M vPro ASROCK

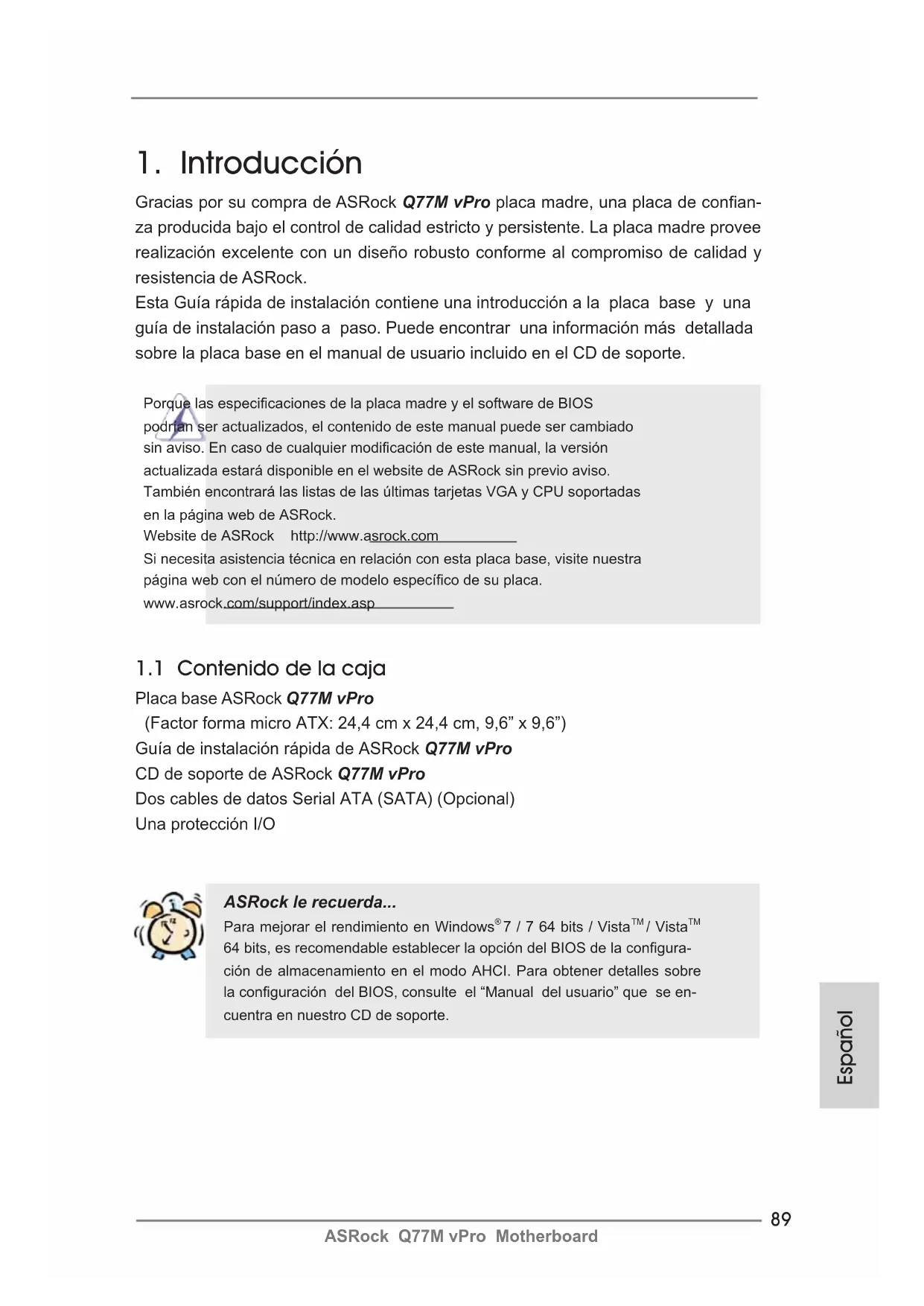

Gracias por su compra de ASRock Q77M vPro placa madre, una placa de conan-

za producida bajo el control de calidad estricto y persistente. La placa madre provee

realización excelente con un diseño robusto conforme al compromiso de calidad y

resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especicaciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modicación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra

página web con el número de modelo especíco de su placa.

www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock Q77M vPro

(Factor forma micro ATX: 24,4 cm x 24,4 cm, 9,6” x 9,6”)

Guía de instalación rápida de ASRock Q77M vPro

CD de soporte de ASRock Q77M vPro

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O ASRock le recuerda...

Para mejorar el rendimiento en Windows

64 bits, es recomendable establecer la opción del BIOS de la congura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la conguración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Plataforma - Factor forma micro ATX: 24,4 cm x 24,4 cm, 9,6” x 9,6”

- Todo diseño de Capacitor Sólido

Procesador - Admite procesadores Intel

i7 / i5 / i3 de la 3ª y 2ª

generación en el paquete LGA1155

- Diseño de fases de potencia 4 + 2

- Admite tecnología Intel

- Admite procesador desbloqueado de la serie K

- Admite tecnología Hyper Threading (ver ATENCIÓN 2)

- Soporta la tecnología vPro

- Soporta la Tecnología de administración activa 8.0 de Intel

Small Business Advantage (ver ATENCIÓN 5)

- Admite las tecnologías Intel

, la Tecnología vPro

y la Tecnología de administración activa 8.0 de Intel

soportada solamente por la familia de procesadores Intel

Memoria - Soporta de Tecnología de Memoria de Doble Canal

- Máxima capacidad de la memoria del sistema: 32GB

- Compatible con Intel

Extreme Memory Prole (XMP)1.3/1.2

Expansión (vea ATENCIÓN 8)

- Compatible con AMD Quad CrossFireX TM

y CrossFireX TM VGA OnBoard * Los efectos visuales incorporados con grácos de alta

y las salidas VGA sólo se soportan con

- 1760MB de Memoria máxima compartida (vea ATENCIÓN 9)

- Tres opciones de salida VGA: D-Sub, DVI-D y DisplayPort

- Admite DVI con una resolución máxima de 1920x1200 a 60

- Admite D-Sub con una resolución máxima de 2048x1536 a

- Admite DisplayPort con una resolución máxima de

- Admite la función HDCP con puertos DVI y DisplayPort

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con puertos DVI y DisplayPort

Audio - 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

- Compatible con Ethernet 802.3az de bajo consumo

- Compatible con PXE Entrada/Salida de I/O Panel

Panel Trasero - 1 x puerto de teclado PS/2

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

- Conexión de audio: Entrada de línea / Altavoz frontal /

SATA3 - 2 x conectores SATA3 de 6,0 Gb/s con funciones RAID (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología

- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos

USB 3.0), compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s

Conectores - 4 x conexiones SATA2, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología

Intel Smart Response), NCQ, AHCI y de Hot Plug

- 2 x conexiones SATA3, admiten una velocidad de

transferencia de datos de hasta 6,0Gb/s

- 1 x Cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

- 1 x cabecera de puerto de impresora

- 1 x En-tête de port COM

- 1 x cabecera de indicador LED de encendido

- Conector de ventilador de CPU / chasis / alimentación

- 24-pin cabezal de alimentación ATX

- 8-pin conector de ATX 12V power

BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI

CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5, conjunto

multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 11)

Única - ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 12)

- ASRock APP Charger (vea ATENCIÓN 13)

- ASRock SmartView (vea ATENCIÓN 14)

- ASRock XFast USB (vea ATENCIÓN 15)

- ASRock XFast LAN (vea ATENCIÓN 16)

- ASRock XFast RAM (vea ATENCIÓN 17)

- ASRock Crashless BIOS (vea ATENCIÓN 18)

- ASRock Internet Flash (vea ATENCIÓN 20)

- Amplicador Híbrido:

- ASRock U-COP (vea ATENCIÓN 21)

- Protección de Falla de Inicio (B.F.G.)

- Opción de refrigeración combinada (C.C.O.)

- Indicador LED nocturno

Monitor - Sensibilidad a la temperatura del procesador

Hardware - Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU /

chasis / alimentación

- Ventilador silencioso del procesador y el chasis (ajuste

automático de la velocidad del ventilador del chasis en

función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft

64 bits / XP / XP 64 bits (vea ATENCIÓN 23)

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.

Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir

los costos. No asumimos ninguna responsabilidad por los posibles daños causados

por el aumento de la velocidad del reloj.94

ASRock Q77M vPro Motherboard

1. Debido a las limitaciones del conjunto de chips, no se admite la sob-

2. Por favor consulte página 52 del Manual del Usuario en el soporte CD

sobre la conguración de Hyper-Threading Technology.

3. La Tecnología Intel

es un conjunto de capacidades informáticas

que incluyen la manejabilidad, seguridad y administración de energía,

todas embebidas en el hardware de computadores con procesadores

. Las capacidades están integradas en el hardware

por lo que están disponibles prácticamente en todo momento, aunque

el sistema operativo no funcione, si el computador está apagado o si el

disco duro presenta fallos.

4. La Tecnología de administración activa 8.0 de Intel

. Al usar las capacidades integradas a la

plataforma, populares aplicaciones de administración y de seguridad de

terceros, la misma permite al departamento de Informática descubrir,

sanar y proteger sus activos de computación de la red.

Small Business Advantage es una plataforma personalizable inte-

grada con herramientas de TI que ayuda a maximizar la productividad de

los empleados, el rendimiento de su PC y la seguridad de los datos. Es-

tas aplicaciones son las siguientes: Software Monitor, PC Health Center,

Data Backup & Restore, Energy Saver y USB Blocker.

6. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de

leer la guía de instalación de módulos de memoria en la página 16 para

su correcta instalación.

7. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no

existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la

memoria que no puede usar Windows

8. Además, solamente la ranura PCIE1 admite la velocidad Gen 3. Para

conseguir que PCI Express funcione a una velocidad Gen 3, debe ins-

talar la CPU Ivy Bridge. Si instala la CPU Sandy Bridge, PCI Express

solamente funcionará a velocidad PCI Express Gen 2.

9. El tamaño de la memoria compartido máximo es denido por el vendedor

del chipset y está conforme al cambio. Por favor compruebe el Web site

para la información más última.

10. Puede elegir entre dos de los tres monitores solamente. Los monitores

D-Sub, DVI-D y DisplayPort no se pueden habilitar al mismo tiempo.

Además, con el adaptador DVI a HDMI, el puerto DVI-D puede admitir

las mismas funciones que el puerto HDMI.

11. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema

mediante una interfaz sencilla, que incluye supervisión de hardware,95

ASRock Q77M vPro Motherboard

control de ventiladores, función de aumento de la velocidad del reloj,

DNA OC y IES. La función de supervisión de hardware, muestra las

principales lecturas del sistema. La función de control de los ventiladores,

muestra la velocidad y la temperatura de los ventiladores y permite

ajustarlas. La función de aumento de la velocidad del reloj, permite

aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo

del sistema. La función DNA OC permite guardar la conguración OC

como un perl y compartirla con sus amigos. Después, sus amistados

pueden cargar el perl OC en sus propios sistemas para obtener la

misma conguración OC. En el protector de energía inteligente (IES,

Intelligent Energy Saver), el regulador de voltaje puede reducir el número

de fases de salida para mejorar la eciencia cuando los núcleos de la

CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite

nuestro sitio Web para obtener los procedimientos de funcionamiento de

ASRock Extreme Tuning Utility (AXTU).

Sitio Web de ASRock: http://www.asrock.com

12. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como

. Gracias a esta utilidad, sólo necesitará pulsar

<F6> durante la fase POST o pulsar <F2> para acceder al menú de

conguración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta

herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad ash USB, unidad de disco exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

13. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

14. SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal.

ASRock Q77M vPro Motherboard

Las placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión

de su sistema operativo es Windows

bits y que la versión de su explorador es IE8. Sitio Web de ASRock:

http://www.asrock.com/Feature/SmartView/index.asp

15. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

16. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede re-

ducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo en

alta denición de Youtube y descargar archivos simultáneamente. Análi-

sis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

17 ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que

no se puede utilizar con procesadores de 32 bits en sistemas operativos

. ASRock XFast RAM acorta el tiempo de carga de los sitios

Web visitados con anterioridad, lo que permite navegar por Internet

mucho más rápido que nunca. Además, también aumenta la velocidad

de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es

que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)

o las unidades de disco duro (HDD), lo que prolonga el período de vida

18. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock Crash-

less BIOS nalizará de manera automática el proceso de actualización

una vez se restablezca en suministro de energía. Tome en cuenta que

los archivos del BIOS deben colocarse en el directorio raíz de su disco

USB. Sólo los puertos USB 2.0 soportan esta función.

19. Los administradores pueden establecer cortes de acceso a Internet o

acceso restringido a Internet en horarios especicados mediante OMG.

Puede elegir entre las opciones [Diariamente], [Día de la semana] o [En-

tre semana y Fines de semana] y, a continuación, programar las horas

de inicio y nalización del acceso a Internet concedido a otros usuarios.

Para impedir que los usuarios no eviten OMG, se necesitan cuentas de

invitado sin permiso para modicar la fecha y hora del sistema.

20. Internet Flash busca actualizaciones de rmware de UEFI disponibles

en nuestro servidores. En otras palabras, el sistema puede detectar au-

tomáticamente la última versión de UEFI existente en nuestros

ASRock Q77M vPro Motherboard

servidores y copiarla sin entrar en el sistema operativo Widows. Para

poder habilitar esta función, debe trabajar en un equipo congurado con

21. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

22. La opción de refrigeración combinada (C.C.O.) representa una opción

exible que puede adaptarse a tres tipos de disipador de CPU diferentes,

correspondientes a los zócalos LGA 775, LGA 1155 y LGA 1156. Recu-

erde que no es posible el uso de todos los ventiladores para CPU 775 y

64 bits / XP / XP 64 bits.

24. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la ali-

mentación de CA total para el sistema completo ha de ser inferior a 1,00W

en modo apagado. Para cumplir con el estándar EuP, se requieren una

placa base y una fuente de alimentación que cumplan con la directiva

EuP. Según las directrices de Intel, una fuente de alimentación que cum-

pla con la directiva EuP debe satisfacer el estándar, es decir, la eciencia

de energía de 5v en modo de espera debería ser mayor del 50% con un

consumo de corriente de 100mA. Para seleccionar una fuente de alimen-

tación que cumpla la directiva EuP, le recomendamos que consulte con

el fabricante de la fuente de alimentación para obtener más detalles.

ASRock Q77M vPro Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA2 Estas cuatro conexiones de

(SATA2_2: vea p.2, N. 16)

de almacenamiento internos. La

(SATA2_5: vea p.2, N. 20)

interfaz SATA2 actual permite

una velocidad de transferencia

Conexiones de serie ATA3 Estas dos conexiones de

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATA2 / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s.

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

conectado con el disco duro de

SATA / SATA2 / SATA3 o el

conectador de SATA2 / SATA3

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales)

para cable de impresora que

permite conectar cómodamente

dispositivos de impresión.100

ASRock Q77M vPro Motherboard

Cabezal USB 2.0 Además de seis puertos USB

2.0 predeterminados en el

panel de E/S, hay dos bases de

conexiones USB 2.0 en esta

placa base. Cada una de estas

bases de conexiones admite

dos puertos USB 2.0.

Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo

infrarrojos de transmisión y

recepción wireless opcional.

Cabezal USB 3.0 Además de dos puertos 3.0

predeterminados situados en el

panel E/S, encontrará una

cabecera USB 3.0 en esta

placa base. Esta cabecera USB

3.0 admiten dos puertos USB

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

que permite conexión y control

conveniente de apparatos de

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

1. El Audio de Alta Denición soporta la detección de conector, pero el

cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

En sistemas operativos Windows

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

En sistemas operativos Windows

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording

Volume” (Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

dunciones de panel frontal de

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.102

ASRock Q77M vPro Motherboard

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1/S3. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

Cabecera de indicador Conecte el indicador LED de

LED de encendido encendido del chasis a esta

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1/S3. El indicador

LED se apagará en los estados

S4 o S5 (apagado).103

ASRock Q77M vPro Motherboard

Conectores de ventilador de Por favor, conecte los cables

chasis / alimentación del ventilador a los conectores

de ventilador, haciendo coincidir

el cable negro con la patilla de

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

haga coincidir el cable negro

con el conector de tierra.

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

funcionando correctamente incluso sin la función de control de velocidad de

ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

conector del ventilador de procesador de esta placa base, conéctelo al contacto

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Cabezal de alimentación ATX Conecte la fuente de

alimentación ATX a su cabezal.

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

Cabezal de alimentación ATX 12V Conecte la fuente de

alimentación ATX 12V a su

cabezal. 4 18 5 Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V 8 54 1 Cabezal del puerto COM Este cabezal del puerto COM

se utiliza para admitir un

módulo de puerto COM.

almacenar claves, certicados

digitales, contraseñas y datos

con seguridad. Los sistemas

TPM también mejoran la

seguridad de la red, protegen

las identidades digitales y

garantizan la integridad de la

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up

(POST) apriete <F2> o <Del> para entrar en la BIOS. Sí usted no oprime ninguna

tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la

BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> +

<Borrar>, o apretando el botón Reset en el panel del ordenador. Para información

detallada sobre como congurar la BIOS, por favor reérase al Manual del Usuario

(archivo PDF) contenido en el CD.

3. Información de Software Support CD Esta placa-base soporta diversos tipos de sistema operativo Windows

64 bits / XP / XP 64 bits. El CD de instalación que acompaña

la placa-base trae todos los drivers y programas utilitarios para instalar y congurar

la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se des-

plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su

Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar-

chivo “ASRSETUP.EXE” para iniciar la instalación.106

ASRock Q77M vPro Motherboard

- Suporte para SMBIOS 2.3.1

EuP Ready”) (veja o AVISO 24)

unidades de disco rígido SATA

unidades de disco rígido SATA

(USB_8_9 de 9 pinos)

sistema com Módulo de

PDF) no CD de suporte.
