A55 Pro3 - 主板 ASROCK - 免费用户手册

用户手册 A55 Pro3 ASROCK

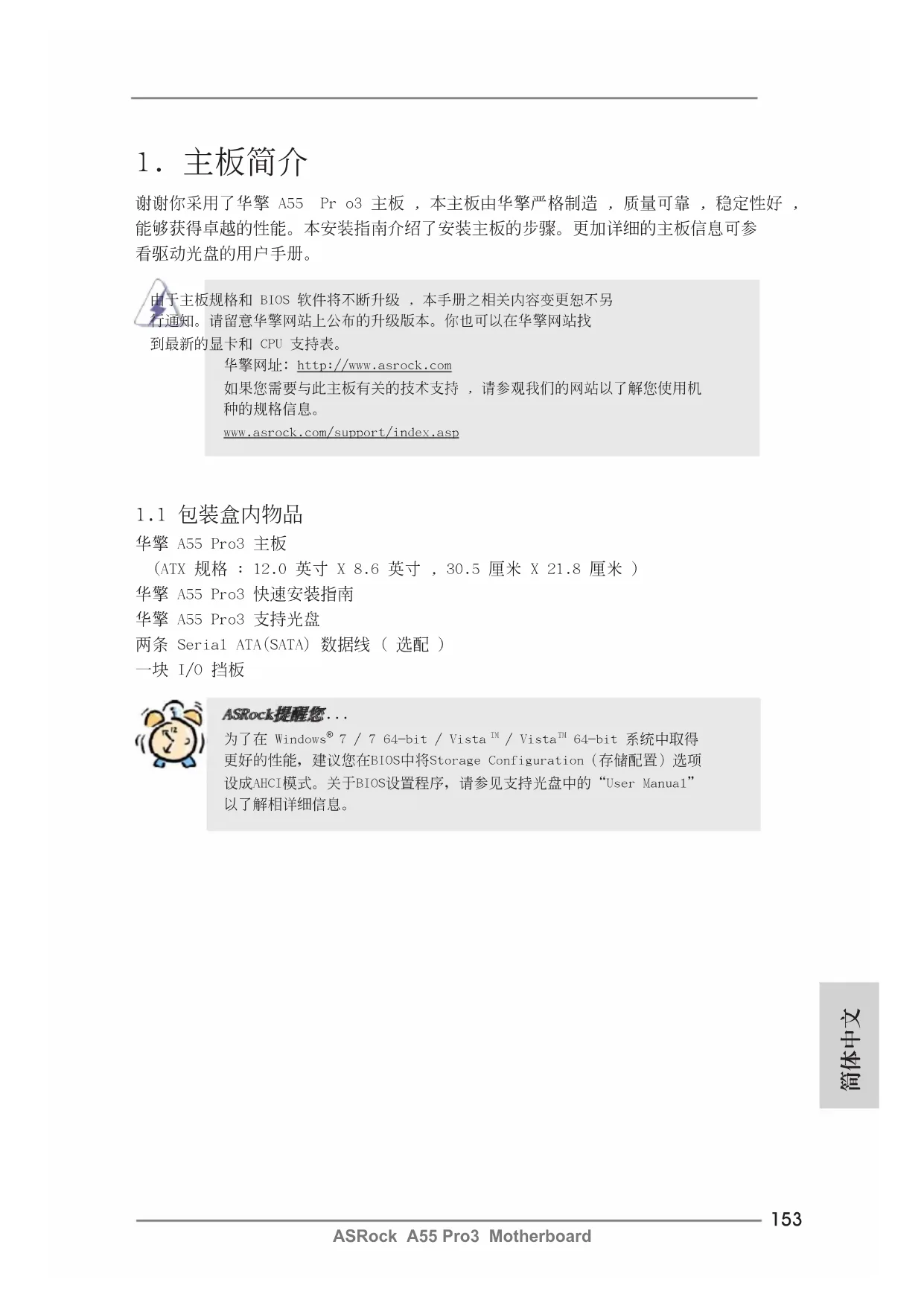

謝謝你采用了華擎 A55 Pr o3 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 ,

能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參

看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。www.asrock.com/support/index.asp 1.1 包裝盒內物品

(ATX 規格 : 12.0 英吋 X 8.6 英吋 , 30.5 厘米 X 21.8 厘米 )

兩條 Serial ATA(SATA) 數據線 ( 選配 )

7 / 7 64-bit / Vista TM / Vista TM 64-bit 系統中取得更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”以了解相詳細信息。154

ASRock A55 Pro3 Motherboard

架构 - ATX 規格 : 12.0 英吋 X 8.6 英吋 , 30.5 厘米 X 21.8 厘米

處理器 - FM1 插槽支持 100W 處理器

系統內存 - 支持雙通道 DDR3 內存技術（見警告 1）

- 配備 4 個 DDR3 DIMM 插槽

- 支持 DDR3 2400+( 超頻 )/1866/1600/1333/1066

/800 non-ECC、un-buffered 內存（見警告 2）

- 最高支持 32GB 系統容量（見警告 3）

擴展插槽 - 2 x PCI Express 2.0 x16 插槽

(PCIE2 @ x16 模式 ; PCIE3 @ x4 模式 )

- 1 x PCI Express 2.0 x1 插槽

- 支持 AMD 4 路 CrossFireX TM

板載顯卡 - AMD Radeon HD 65XX/64XX 顯卡

- DirectX 11、Pixel Shader 5.0 技術

- 最大共享內存 512MB（見警告 4）

- 雙 VGA 輸出 : 通過獨立顯示控制器提供 HDMI 和 D-Sub 接口

- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz

- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz

- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )

- 支持藍光立体 3D 和 HDMI 1.4a

- 支持 AMD Steady Video

- 通過 HDMI 接口支持 HDCP 功能

- 通過 HDMI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤

音效 - 7.1 聲道高保真音頻 , 支持內容保護功能

(Realtek ALC892 音頻編解碼器 )

- 支持网路喚醒（Wake-On-LAN）

- 支持 PXE Rear Panel I/O 界面

( 后面板輸入 / - 1 個 PS/2 鍵盤接口

輸出接口 ) - 1 個 D-Sub 接口

- 4 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入

/ 前置喇叭 / 麥克風 ( 見警告 6)

SATA3 - 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 連接頭 , 支持 NCQ,

USB 3.0 - 2 x Etron EJ168A 的后置 USB 3.0 連接頭，支持

USB 1.0/2.0/3.0 到 5Gb/s

連接頭 - 5 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1 和

- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )

BIOS - 32Mb AMI BIOS

- AMI UEFI Legal BIOS，支持 GUI

- 支持即插即用（Plug and Play,PnP）

- 支持 jumperfree 免跳線模式

- DRAM、VDDP、VDDR、SB 電壓多功能調節器

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ), CyberLink

MediaEspresso 6.5 試用版156

ASRock A55 Pro3 Motherboard

獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 7）

- 華擎 Instant Flash（見警告 8）

- 華擎 APP Charger（見警告 9）

- 華擎 XFast USB（見警告 10）

- 華擎 XFast LAN（見警告 11）

- 華擎開 / 關播放技術（見警告 12）

- Hybrid Booster( 安心超頻技術 ):

- ASRock U-COP（見警告 13）

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

XP SP3/XP 64 位元适用于此主板

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

1、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 14 頁的內存模組安裝指南。

2、 2400/1866/1600M H z 內存頻率是否支持在于您使用的 C P U。如果您想在這

款主板上使用 DDR3 2400/1866/1600 內存條 , 請查閱我們網站的內存支持

列表了解兼容的內存。華擎網站 : http://www.asrock.com

3、 由于操作系統的限制，在 Windows

際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 ,

4、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 AMD 網站了解

7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器

在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows

6、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸

出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱

7、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用

戶友好的界面中微調不同的系統功能，包括硬件監控、風扇控制和 I E S。

在 H a r d w a r e M o n i t o r（硬件監控）中，顯示系統的主要參數。在 F a n

Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。在 IES

（智能節能）中，電壓調節器可以在 C P U 核心空閒時減少輸出相位數，

以提高效率且不影響運計算性能。關于 ASRock Extreme Tuning Utility

(AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

8、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一

程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

9、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。

只需安裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以

在電腦進入待機 ( S1)、掛起至內存 (S3)、休眠 (S4) 或關機 ( S5) 模式下

持續為設備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非

ASRock A55 Pro3 Motherboard

10、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

11、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流

量定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析

您的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据

12、 華擎開 / 關播放技術能讓用戶通過將便攜式音頻設備（如 M P3 播放机或移

動電話）連接到 P C 來享受美好的音頻体驗，即使 P C 處于關机狀態（或處

于 A CPI S5 模式）也沒關系！此主板還提供一條免費 3.5m m 音頻線（選

13、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C PU 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

14、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主

板和支持 Eu P 的電源供應器。根據 Int el

器必須滿足在 100m A 電流消耗時 ,5V sb 電源效率高于 50%。有關支持 E u P

的電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

C LRC M O S1 允 許 您清除 C M O S 中 的數据。 如 要 清 除 并 將系統 參 數 恢 复 至 默認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C LRC M O S1 上的插針 2 和插針 3 短接 5 秒。但是， 請勿在更新 B I OS 后

立即清 除 CM O S。如果需要在 更新 B IOS 后立 即清除 C M O S，必須在執行 C MOS

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。160

ASRock A55 Pro3 Motherboard

Serial ATA2 接口 這裡有五組 Serial ATA2

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默

Serial ATA3 接口 這裡有兩組 Serial ATA3

數據線 連接 SATA/SATAII/SATA3 硬

紅外線模塊接頭 這個接頭支持一個選配的無

消費類紅外線模塊接頭 此接口可以連接遙控器。

前置音頻面板接頭 可以方便連接音頻設備。

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder” 。接著點擊”FrontMic”。

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording

1 IRTX+5VSBDUMMYIRRXGND J _SENSEO UT2_L 1 M IC_RET P RESENCE# GNDO UT2_RM IC2_RM IC2_LOUT_RET162

ASRock A55 Pro3 Motherboard

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

電源指示燈連接排針 請將機箱電源指示燈連接到

爍。在 S3/S4 或 S5 模式 ( 關

1 PLED+PLED+PLED- 機箱 , 電源風扇接頭 請將風扇連接線接到這個

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

ATX 電源接頭 請將 ATX 電源供應器連接到這

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭 請將一個 ATX 12V 電源供應

串行接口連接器 這個 COM1 端口支持一個串行

主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST)

時按下 <F2> 或 < D e l > 鍵進入 B I O S 設置程序；此外，你也可以讓開機自檢 (P O S T )

進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下

<Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關

BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。

本主板支持各種微軟視窗操作系統：Microsoft

64 位元 /XP SP3/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效

能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”

功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤

內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。

ASRock A55 Pro3 Motherboard

依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息

產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有

的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成

嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一

中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。

若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定

表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準

規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。

備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。

ASRock A55 Pro3 Motherboard

謝謝你採用了華擎A55 Pro3主機板,本主機板由華擎嚴格製造,品質可靠,穩定性好,

能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以

查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU 支援列表。華擎網址：http://www.asrock.com如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用機種的規格訊息。www.asrock.com/support/index.asp 1.1 包裝盒內物品

(ATX 規格 : 12.0 英吋 x 8.6 英吋 , 30.5 公分 x 21.8 公分 )

兩條 Serial ATA(SATA) 數據線 ( 選配 )

ASRock提醒您... 若要在Windows ® 7 / 7 64位元 / Vista TM / Vista TM 64位元中發揮更好的效能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的詳細資訊，請參閱支援光碟中的「使用者手冊」。 繁體中文168

ASRock A55 Pro3 Motherboard

架構 - ATX 規格 : 12.0 英吋 x 8.6 英吋 , 30.5 公分 x 21.8 公分

處理器 - FM1 插槽支援 100W 處理器

系統記憶體 - 支援雙通道 DDR3 記憶體技術（見警告 1）

- 支援 DDR3 2400+( 超頻 )/1866/1600/1333/1066

/800 non-ECC、un-buffered 記憶體（見警告 2）

- 最高支援 32GB 系統容量（見警告 3）

擴充插槽 - 2 x PCI Express 2.0 x16 插槽

(PCIE2 @ x16 模式 ; PCIE3 @ x4 模式 )

內建顯示 - AMD Radeon HD 65XX/64XX 顯示

- DirectX 11 顯示 , Pixel Shader 5.0 技術

- 最大共享記憶體 512MB（見警告 4）

- 雙 VGA 輸出 : 透過獨立顯示控制器提供 HDMI 和 D-Sub 接口

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz

- 支援 D-Sub, 最高解析度達 1920x1600 @ 60Hz

- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 )

- 支援使用 HDMI 1.4a 播放藍光立體 3D 影像

- HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟

音效 - 7.1 聲道高清晰音效 , 支援內容保護功能

(Realtek ALC892 音效編解碼器 )

- 支援網路喚醒（Wake-On-LAN）

( 後背板輸入 / - 1 個 PS/2 鍵盤接口

輸出接口 ) - 1 個 D-Sub 接口

- 4 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

/ 前置喇叭 / 麥克風 ( 見警告 6)

SATA3 - 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 接頭，支援 NCQ,

- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )

- 支援 jumperfree 免跳線模式

- DRAM、VDDP、VDDR、SB 電壓多功能調節

支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ), CyberLink

獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 7）

- 華擎 Instant Flash（見警告 8）

- 華擎 APP Charger（見警告 9）

- 華擎 XFast USB（見警告 10）

- 華擎 XFast LAN（見警告 11）

- 華擎 On/Off Play 技術（見警告 12）

- Hybrid Booster( 安心超頻技術 ):

- ASRock U-COP（見警告 13）

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

1、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為

能正確安裝，請確認您已經閱讀了第 14 頁的記憶體安裝指南。

2、 2400/1866/1600MHz 記憶體頻率是否支援在於您使用的 CPU。如果您想在

這款主板上使用 DDR3 2400/1866/1600 記憶體 , 請查閱我們網站的記憶體

華擎網站 http://www.asrock.com

3、 由於作業系統的限制，在 Windows

際記憶體容量可能小於 4GB。對於 Windows

4、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 AMD 網站了解

7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當銀幕在

EDID 中支援 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows

6、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音

效輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。

請參閱第 3 頁的表格瞭解正確的連接方式。

7、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操

作的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、

Fan Control 及 IES）。Hardware Monitor 可顯示系統的主要讀數；Fan

Control 可顯示並可供您調整風扇速度及溫度。透過 IES (Intelligent

Energy Saver)，當CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量

以改善效率，並可兼顧運算效能。有關 ASRock Extreme Tuning Utility

(AXTU) 的操作程序說明，請造訪 ASRock 網站。

華擎網站：http://www.asrock.com

8、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這

個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或

) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或

在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。

啟動這一程式後 , 只需把新的 BIOS 文件保存在隨身碟、磁盤或硬碟中 ,

輕鬆點選滑鼠就能完成 BIOS 的更新 , 而不再需要準備額外的磁碟片或其

他複雜的更新程式。請注意: 隨身碟或硬碟必須使用 FAT32/64文件系統。

9、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。

只需安裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可

以在電腦進入待命 (S1)、待命 (S3)、休眠 (S4) 或關機 (S5) 模式下持續

為設備充電。只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的

10、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而

11、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先

應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：

在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以

在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透

過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

12、 華擎 On/Off Play 技術可讓使用者享受攜帶式音訊裝置的絕妙音訊體驗，

例如連接至PC的MP3播放機或手機，甚至在PC關機時（或在ACPI S5模式）

也能享受！此主機板亦提供免費的 3.5mm 音訊線（選購），以確保使用者

13、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

14、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

支援 EuP 的電源供應器。根據 Intel

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。173

ASRock A55 Pro3 Motherboard

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。174

ASRock A55 Pro3 Motherboard

Serial ATA2 接口 這裡有五組 Serial ATA2

(SATA2_1: 見第 2 頁第 21 項 )

(SATA2) 接口支援 SATA 數據

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

USB 2.0 擴充接頭 除了位於 I/O 面板的四個

Serial ATA3 接口 這裡有兩組 Serial ATA3

(SATA3_1: 見第 2 頁第 12 項 )

(SATA3) 接口支援 SATA 數據

數據線 連接 SATA/SATAII/SATA3 硬

紅外線模組接頭 這個接頭支援一個選配的模

消費性紅外線模組插座 此插座可用於連接遙控器。

系統面板接頭 可接各種不同燈，電源開關及

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

XP / XP 64 位元作業系統中 :

選擇”Mixer”。選擇”Recorder” 。接著點選”FrontMic”。

在 Realtek控制面板中點選”FrontMic”。調整”Recording

ASRock A55 Pro3 Motherboard

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

電源指示燈接頭 請將機箱電源指示燈連接到

爍。在 S3/S4 或 S5 模式 ( 關

1 PLED+PLED+PLED- 機箱 , 電源風扇接頭 請將風扇連接線接到這個接

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接 GN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4GN D+ 12VCPU_FAN_SPEED (3 針 CPU_FAN2)

ATX 電源接頭 請將 ATX 電源供應器連接到這

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

雖然此主機板提供 8-pin ATX 12V電源接口 ,但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口 請注意，必需將帶有 ATX 12V

致供電故障。 4 81 54 81 5178

ASRock A55 Pro3 Motherboard

序列埠 這個序列埠 COM1 支援一個序

主板上的Flash Memory晶片存儲了BIOS設置程序。啟動系統，在系統開機自檢(POST)

的過程中按下 <F2> 或 <Del> 鍵，就可進入 BIOS 設置程序，否則將繼續進行開機自檢

之常規檢驗。如果需要在開機自檢後進入 BIOS 設置程序，請按下 <Ctl> + <Alt> +

<Delete> 鍵重新啟動電腦，或者按下系統面板上的重開按鈕。功能設置程序儲存有主

板自身的和連接在其上的設備的缺省和設定的參數。這些訊息用於在啟動系統和系統

運行需要時，測試和初始化元件。有關 BIOS 設置的詳細訊息，請查閱隨機支援光碟

64 位元 /XP SP3/XP 64 位元。主板附帶的支援光碟包含各種有助於

提高主板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的

“自動運行”功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請

查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。180

ASRock A55 Pro3 Motherboard
