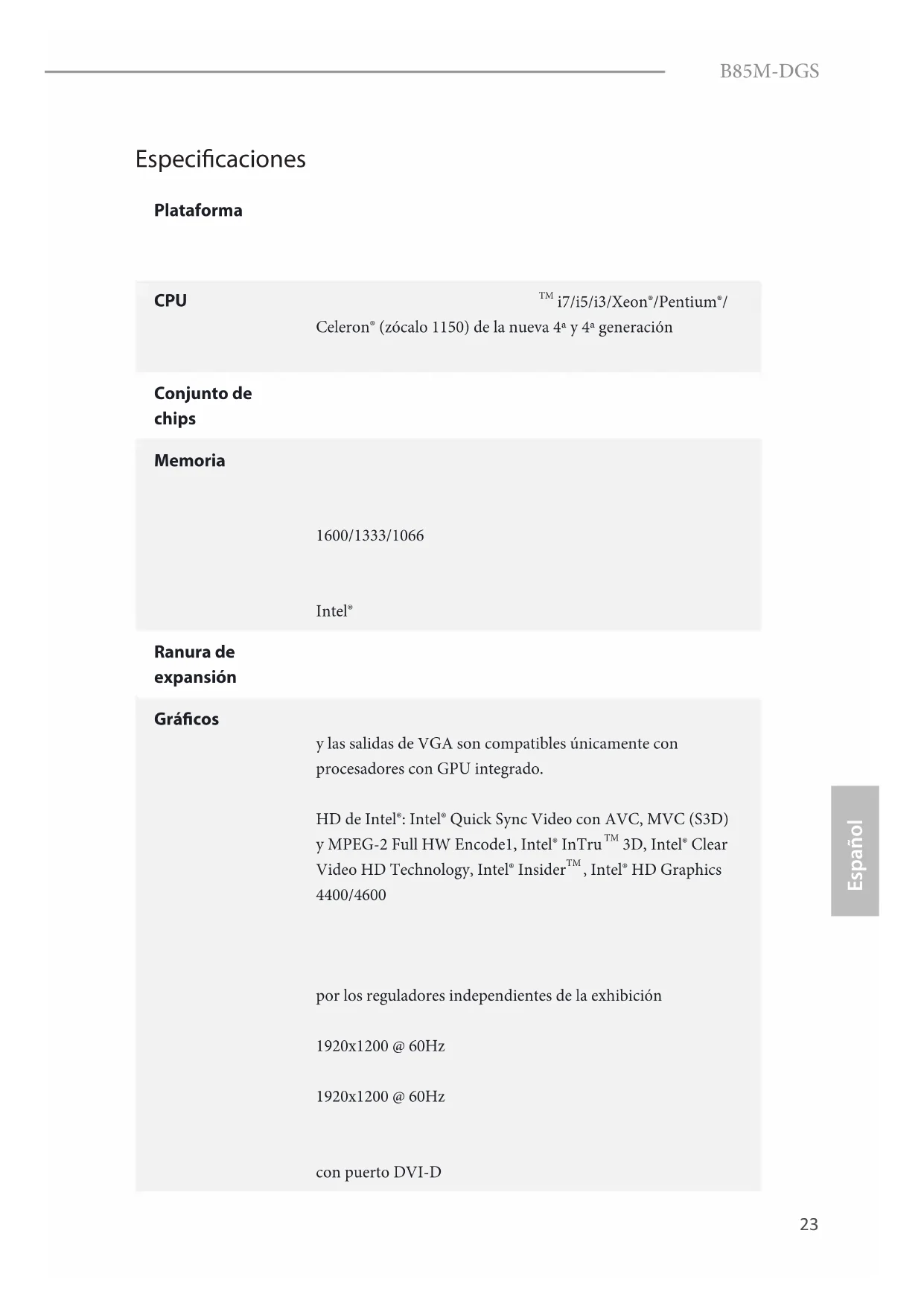

B85M-DGS Especicaciones

•Factor de forma Micro ATX

•Diseño de los Condensadores: All Solid

•PCB de bra de vidrio de alta densidad

i7/i5/i3/Xeon®/Pentium®/

Celeron® (zócalo 1150) de la nueva 4ª y 4ª generación

•Compatible con la tecnología de Intel® Turbo Boost 2.0

•Tecnología de memoria de Doble Canal DDR3

•2 ranuras DDR3 DIMM

•Compatible con memoria no-ECC, sin búfer DDR3

•Capacidad máxima de la memoria del sistema: 16GB

•La Tecnología visual integrada de grácos HD de Intel®

y las salidas de VGA son compatibles únicamente con

procesadores con GPU integrado.

•Compatible con la Tecnología visual integrada de grácos

HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D)

•Pixel Shader 5.0, DirectX 11.1

•Memoria compartida máxima: 1792MB

•Salida de VGA dual: apoya los puertos de DVI-D y de D-Sub

por los reguladores independientes de la exhibición

•Compatible con DVI-D con máxima resolución hasta

•Compatible con D-Sub con máxima resolución hasta

•Compatible con función HDCP con puerto DVI-D

•Compatible con reproducción Blu-ray (BD) Full HD de 1080p

•5.1 Audio CH HD (Realtek ALC662 Audio Codec)

•Admite protección contra subidas de tensión (Protección

Integral contra Picos de ASRock)

•1 LAN Gigabit PCIE 10/100/1000 Mb/s

•Admite Reactivación en WAN

•Compatible con Wake-On-LAN

•Admite protección contra rayos/ESD (Protección Integral

contra Picos de ASRock)

•Admite detección de conexión de cable LAN

•Compatible con Ethernet de consumo eciente de energía

•Compatible con PXE Panel trasero

•1 puerto de ratón/teclado PS/2

•4 puertos USB 2.0 (Admite protección ESD (Protección

Integral contra Picos de ASRock))

•2 puertos USB 3.0 (Admite protección ESD (Protección

Integral contra Picos de ASRock))

•1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

•Conector de audio HD: Entrada de línea / Altavoz frontal /

•4 conectores SATA3 de 6,0 Gb/s, compatibles con las

funciones NCQ, AHCI y “Hot Plug”

•1 cabezal de puerto de impresión

•1 cabezal de puerto COM

•1 cabezal de intrusión de chasis

•1 conector de ventilador de la CPU (de 4 pines)

•1 conector de ventilador del chasis (de 4 pines)

•1 conector de ventilador de alimentación (de 3 pines)

•1 conector de alimentación ATX de 24 pines

•1 conector de alimentación de 12V de 4 pines

•1 conector de audio del panel frontal

•2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0)

(Admite protección ESD (Protección Integral contra Picos de

•1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

(Admite protección ESD (Protección Integral contra Picos de

•BIOS legal UEFI AMI de 32Mb compatible con interfaz

gráca de usuario multilingüe

•Eventos de reactivación conformes con ACPI 1.1

•Compatible con SMBIOS 2.3.1

•Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V Monitor del

•Método de sensor de temperatura de la CPU/Chasis

•Tacómetro del ventilador de alimentación/CPU/Chasis

•Ventilador silencioso de la CPU/Chasis (permite ajustar au-

tomáticamente la velocidad del ventilador del chasis mediante

la temperatura de la CPU)

•Control multivelocidad del ventilador de la CPU/Chasis

•Detección de CUBIERTA ABIERTA

•Control del voltaje: +12V, +5V, +3,3V, CPU Vcore

•Compatible con ErP/EuP (requiere toma de alimentación

compatible con ErP/EuP)26

contra Picos ASRock)

contra Picos ASRock))
