РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 970 Extreme3 ASROCK

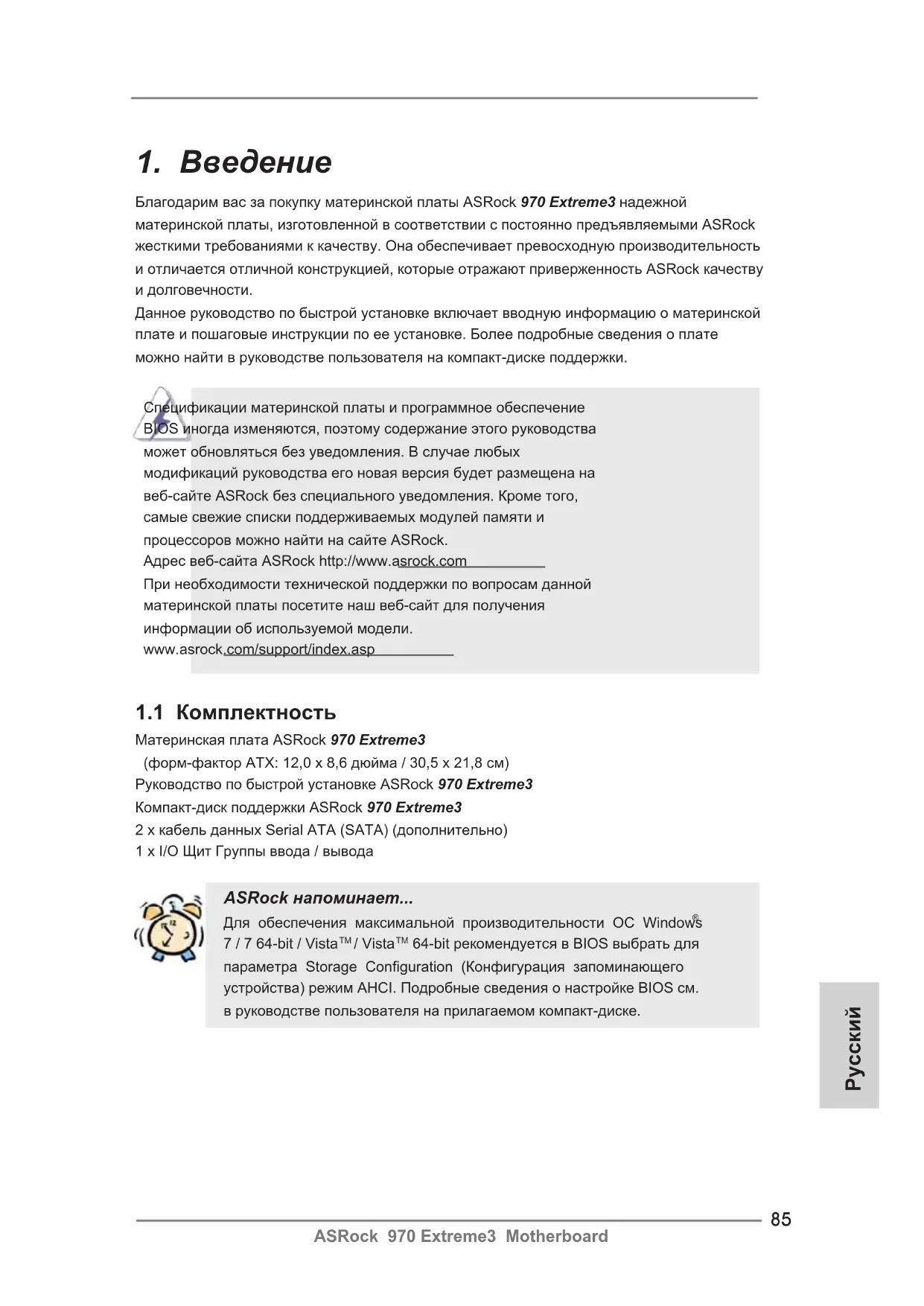

Благодарим вас за покупку материнской платы ASRock 970 Extreme3 надежной

материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock

жесткими требованиями к качеству. Она обеспечивает превосходную производительность

и отличается отличной конструкцией, которые отражают приверженность ASRock качеству

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых

модификаций руководства его новая версия будет размещена на

веб-сайте ASRock без специального уведомления. Кроме того,

самые свежие списки поддерживаемых модулей памяти и

процессоров можно найти на сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

(форм-фактор ATX: 12,0 x 8,6 дюйма / 30,5 x 21,8 см)

Руководство по быстрой установке ASRock 970 Extreme3

Компакт-диск поддержки ASRock 970 Extreme3

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

Для обеспечения максимальной производительности ОС Windows

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

ASRock 970 Extreme3 Motherboard

Платформа - форм-фактор ATX: 12,0 x 8,6 дюйма / 30,5 x 21,8 см

- Весь Твердый Конденсаторный проект (высококачественные

конденсаторы с проводящим полимером; на 100% сделано в

Процессор - Поддержка Socket AM3+ процессоров

- Поддержка Socket AM3 процессоров: AMD Phenom

TM II X6 / X4 / X3 /

X2 (не поддерживаются 920 / 940) / Athlon II X4 / X3 / X2 / Sempron

- Поддержка восемьиядерных процессоров

- Поддержка UCC (Unlock CPU Core) (см. ОСТОРОЖНО, пункт 1)

- Технология V4 + 1 Power Phase Design

- Поддержка процессоров мощностью до 140 Вт

- Поддержка технологии AMD Cool ‘n’ Quiet

- FSB 2400 MHz (4.8 GT/s)

- Поддержка технологии Untied Overclocking

(см. ОСТОРОЖНО, пункт 2)

- Поддержка технологии Hyper-Transport 3.0 (HT 3.0)

Набор микросхем - Северный мост: AMD 970

- Южный мост: AMD SB950

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 3)

- 4 x гнезда DDR3 DIMM

- Поддержите DDR3 2100(OC)/1866(OC)/1800(OC)/1600(OC)/1333/

1066/800 не- ECC, безбуферная память (см. ОСТОРОЖНО, пункт 4)

- Mакс. 32 Гб (см. ОСТОРОЖНО, пункт 5)

Гнезда - 2 x слота PCI Express 2.0 x16

- Поддерживает AMD TM Quad CrossFireX TM

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC892)

- Поддержка Premium Blu-ray audio

- Поддержка технологии THX TruStudio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддерживается PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт мыши PS/2

панели - 1 x порт клавиатуры PS/2

- 1 x порт Coaxial SPDIF Out

- 1 x порт Optical SPDIF Out

- 4 x порта USB 2.0 на задней панели в стандартной конфигурации

ASRock 970 Extreme3 Motherboard

- 2 x порта USB 3.0 на задней панели в стандартной

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: боковая колонка / тыльная

колонка / центральная / субвуфер / линейный вход / передняя

колонка / микрофон (см. ПРЕДУПРЕЖДЕНИЕ 6)

SATA3 - 5 x портов SATA3 со скоростью передачи данных 6,0 Гбит/с,

поддержка функций RAID (RAID 0, RAID 1, RAID 5 и RAID 10), NCQ,

AHCI и «горячего подключения»

USB 3.0 - 2 x задних порта USB 3.0 на контроллере Etron EJ168A с

поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи

Колодки и - 5 x разъема SATA3 6,0 Гбит/с

плате - 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Колодка HDMI_SPDIF

- 1 x разъем Power LED

- соединитель: CPU/Chassis/Power FAN

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- Аудиоразъем передней панели

- 3 x Колодка USB 2.0 (одна колодка для поддержки 6

дополнительных портов USB 2.0

BIOS - 32Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU, VCCM, NB, SB

Компактдиск - Драйверы, Утилиты, Антивирус (пробная версия), Пробная версия

поддержки программы CyberLink MediaEspresso 6.5

Уникальная - ASRock Extreme Tuning Utility (AXTU) (см. ОСТОРОЖНО, пункт 7)

Особенность - ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 8)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 9)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 10)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 11)

- Технология ASRock для воспроизведения звука во включенном и

выключенном состоянии (см. ОСТОРОЖНО, пункт 12)88

ASRock 970 Extreme3 Motherboard

- плавная настройка частоты процессора

(см. ОСТОРОЖНО, пункт 13)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 14)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G)

Контроль - Датчики температуры процессора

оборудо- - Датчики температуры корпуса

вания - Тахометры вентиляторов CPU/Chassis/Power FAN

- Бесшумный вентилятор ЦП/системного блока

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

Операцион - Совместимость с Microsoft

/ Поддержка 64-разрядной версии Vista

системы - Совместимость с ErP/EuP Ready (требуется блок питания

Сертификаты совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 15)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

Следует понимать, что с оверклокингом связан определенный риск во всех случаях,

включая изменение установок BIOS, применение технологии Untied Overclocking или

использование инструментов оверклокинга сторонних производителей. Оверклокинг

может повлиять на стабильность работы системы и даже вызвать повреждение

входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью

берете на себя все связанные с ним риски и расходы. Мы не будем нести

ответственность за любые возможные повреждения в результате оверклокинга.

1. Функция ASRock UCC (Unlock CPU Core) делает разблокировку

процессоров AMD простой. При помощи переключателя Unlock CPU Core в UEFI вы можете разблокировать дополнительные ядра и

наслаждаться бесплатным увеличением производительности! При

включении UCC в случае с дву- и трехядерными процессорами они

превратятся в четырехядерные. У некоторых четырехъядерных моделей

можно разблокировать дополнительную кэш-память L3 (до 6 Мбайт).

Пожалуйста, учтите, что функция UCC поддерживается только при

работе с процессорами AMD для Socket AM3/AM3+. Примечание: не

каждый процессор будет стабильно работать после разблокировки,

скрытые ядра могут работать некорректно.

2. Данная системная плата поддерживает технологию раздельного разгона

(повышения частоты системной шины). Подробные сведения см. в

разделе «Технология раздельного разгона» на стр. 27.

3. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 14).

4. Поддержка частоты памяти 2100/1866/1800/1600 МГц зависит от

используемого процессора с разъемом AM3/AM3+. Для использования

модуля памяти DDR3 2100/1866/1800/1600 на этой материнской плате

ознакомьтесь со списком поддерживаемых модулей памяти на нашем

веб-сайте, чтобы выбрать совместимые модули памяти. Не в режиме

оверклокинга память DDR3 1866 поддерживается ЦП AM3+.

Веб-сайт ASRock http://www.asrock.com

5. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного

места для использования системой Windows

ограничений нет для Windows

OS с 64-bit центральным процессором.

6. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука.

Соответствующие схемы подключения описаны на стр. 3.

7. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это

универсальное средство тонкой настройки различных функций системы

с удобным и понятным интерфейсом, включающая разделы Hardware

Monitor (Наблюдение за оборудованием), Fan Control (Управление

вентилятором), Overclocking («Разгон» процессора), OC DNA (Параметры

«разгона») and IES (Автоматическое энергосбережение). В разделе

Hardware Monitor (Наблюдение за оборудованием) отображаются

основные характеристики аппаратных средств системы. В разделе Fan

Control (Управление вентилятором) отображается скорость вентилятора

и температура, которые можно регулировать. В разделе Overclocking

(«Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы

добиться оптимальной производительности системы. В разделе OC DNA (Параметры «разгона») можно сохранить настройки «разгона»

процессора в виде профиля, который потом можно предложить для90

ASRock 970 Extreme3 Motherboard

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

регулятор напряжения так, что он будет уменьшать количество

работающих линий питания, чтобы поднять КПД системы без ущерба для

ее производительности во время простоя ядер ЦПУ. Чтобы узнать, как

работать с программой ASRock Extreme Tuning Utility (AXTU), посетите

наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com

8. ASRock Instant Flash – программа для прошивки BIOS, встроенная в

Flash ROM. Данное средство для обновления BIOS умеет работать

без входа в операционные системы, вроде MS-DOS или Windows

Чтобы запустить программу достаточно нажать <F6> во время

самотестирования системы (POST) или войти в BIOS при помощи

кнопки <F2> и выбрать пункт ASRock Instant Flash через меню.

Запустите программу и сохраните новый BIOS на USB-флэшку,

дискету или жесткий диск. После этого вы сможете оперативно

обновить BIOS, без необходимости подготовки дополнительной

дискеты, без установки программы прошивки. Имейте в виду, что

USB-флэшка или винчестер должны использовать файловую систему

9. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPod и iPad Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

10. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

11. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

ASRock 970 Extreme3 Motherboard

12. Технология ASRock для воспроизведения звука во включенном и

выключенном состоянии позволяет пользователям портативных

аудиоустройств, таких как MP3-плееры и мобильные телефоны,

прослушивать с них высококачественный звук через компьютер,

даже когда компьютер выключен (или находится в режиме ACPI S5)!

Кроме того, к данной материнской плате бесплатно (дополнительно)

прилагается аудиокабель с 3,5-мм штекерами, который обеспечивает

наиболее удобное подключение аудиоустройств к компьютеру.

13. Хотя данная материнская плата поддерживает плавную настройку

частоты, устанавливать повышенную частоту не рекомендуется.

Использование значений частоты шины процессора отличающихся от

рекомендованных, может привести к нестабильной работе системы или

повреждению процессора и материнской платы.

14. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора

на материнской плате и отсоедините шнур питания, а затем снова

подключите его. Чтобы улучшить отвод тепла, не забудьте при сборке

компьютера нанести термопасту между процессором и радиатором.

15. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.92

ASRock 970 Extreme3 Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

Перемычка Установка Описание

3-контактная перемычка)

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

Стандартные Очистка CMOS

ASRock 970 Extreme3 Motherboard

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Разъемы Serial ATA3 Пять соединителя Serial ATA3

(SATA3_1, см. стр. 2, п. 17)

(SATA3_2, см. стр. 2, п. 18)

подключения внутренних

(SATA3_3, см. стр. 2, п. 16)

устройств хранения с

(SATA3_4, см. стр. 2, п. 19)

использованием нтерфейсных

(SATA3_5, см. стр. 2, п. 20)

кабелей SATA3. В настоящее

время интерфейс SATA

допускает скорость передачи

данных до \ 6,0 Гбит/с.

Колодка USB 2.0 Помимо четыре стандартных

(9-контактный USB_4_5)

портов USB 2.0 на панели ввода-

вывода, на данной материнской

плате предусмотрено три разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

(9-контактный USB_6_7)

(9-контактный USB_8_9)

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATA3 либо к

Колодка инфракрасного модуля Данная колодка позволяет

подключить дополнительный

модуль беспроводного

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения

(9-контактный HD_AUDIO1)

аудиокабеля передней панели,

обеспечивающего удобное

подключение аудиоустройств и

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

подключения дистанционный

1 IRTX+5VSBDUMMYIRRXGND J _SENSEO UT2_L 1 M IC_RET P RESENCE# GNDO UT2_RM IC2_RM IC2_LOUT_RET 1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство

записи). Затем щелкните «FrontMic» (Передний микрофон).

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

передней панели системы.

ASRock 970 Extreme3 Motherboard

Подключите к этому разъему кнопку питания, кнопку сброса

и индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1. Этот индикатор не светится, когда система находится

в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

разъем Power LED Подключите индикатор Power LED

(3-контактный PLED1)

к этому разъему для отображения

статуса питания системы. Этот

светодиод продолжит мигать в

режиме S1. Светодиод будет

выключен в режимах S3/S4 или

S5 (система выключена).

ASRock 970 Extreme3 Motherboard

Подключите кабели вентилятора

к соединителям и присоедините

заземления. Управление

скоростью вентиляторов CHA_

FAN1/2/3 может осуществляться

посредством UEFI или AXTU.

Chassis и Power Fan-соединители

(4-контактный CHA_FAN1)

(3-контактный CHA_FAN2)

(3-контактный CHA_FAN3)

(3-контактный PWR_FAN1)

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1)

так, чтобы черный провод

соответствовал контакту земли.

Колодка питания ATX Подключите к этой колодке

(24-контактный ATXPWR1)

Данная материнская плата поддерживает вентиляторы процессора

с 4-контактным разъемом (функция тихого режима вентилятора),

однако вентиляторы с 3-контактным разъемом также будут успешно

работать, хотя функция управления скоростью вращения

вентилятора окажется недоступной. Если вы хотите подключить

вентилятор процессора с 3-контактным разъемом к разъему

вентилятора процессора на данной материнской плате, для этого

следует использовать контакты 1-3.

Установка вентилятора с 3-контактным разъемом

Контакты 1-3 подключены

(3-контактный CPU_FAN2)

ASRock 970 Extreme3 Motherboard

Несмотря на то, что эта материнская плата предусматр-

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания ATX. Для использования

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете

традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

наряду с Булавкой 1 и Прикрепите 5.

ATX С 4-Pin 12V Установка Электропитания

Колодка питания 12V-ATX Обратите внимание, что к этому

(8-контактный ATX12V1)

подключить вилку блока питания

ATX 12 В, чтобы обеспечить

достаточную мощность

электропитания. В противном

случае включение системы будет

Колодка HDMI_SPDIF Колодка HDMI_SPDIF

(2-контактный HDMI_SPDIF1)

обеспечивает подачу выходного

аудиосигнала на VGA-карту

HDMI, что позволяет подключать

к системе цифровые телевизоры,

жидкокристаллические панели

HDMI. Соедините эту колодку с

разъемом HDMI_SPDIF на VGA-

Колодка COM-порта Данная колодка COM-порта

позволяет подключить модуль

порта COM. 5 18 45 18 498

ASRock 970 Extreme3 Motherboard

2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате.

Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите <F2>

или <Del> во время самопроверки при включении питания (Power-On-Self-Test – POST).

Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным

образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему

с помощью клавиш <Ctrl> + <Alt> + <Delete> или нажатия кнопки сброса на корпусе

системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве

пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске

поддержки с программным

Данная материнская плата поддерживает различные операционные системы Microsoft

64-bit / XP / XP 64-bit. Поставляемый вместе с ней

компакт-диск поддержки содержит необходимые драйверы и полезные утилиты, которые

расширяют возможности материнской платы.

Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM.

Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране

автоматически появится главное меню компакт-диска (Main Menu). Если этого не

произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и

дважды щелкните на нем, чтобы открыть меню.
