РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FM2A55 Pro+ ASROCK

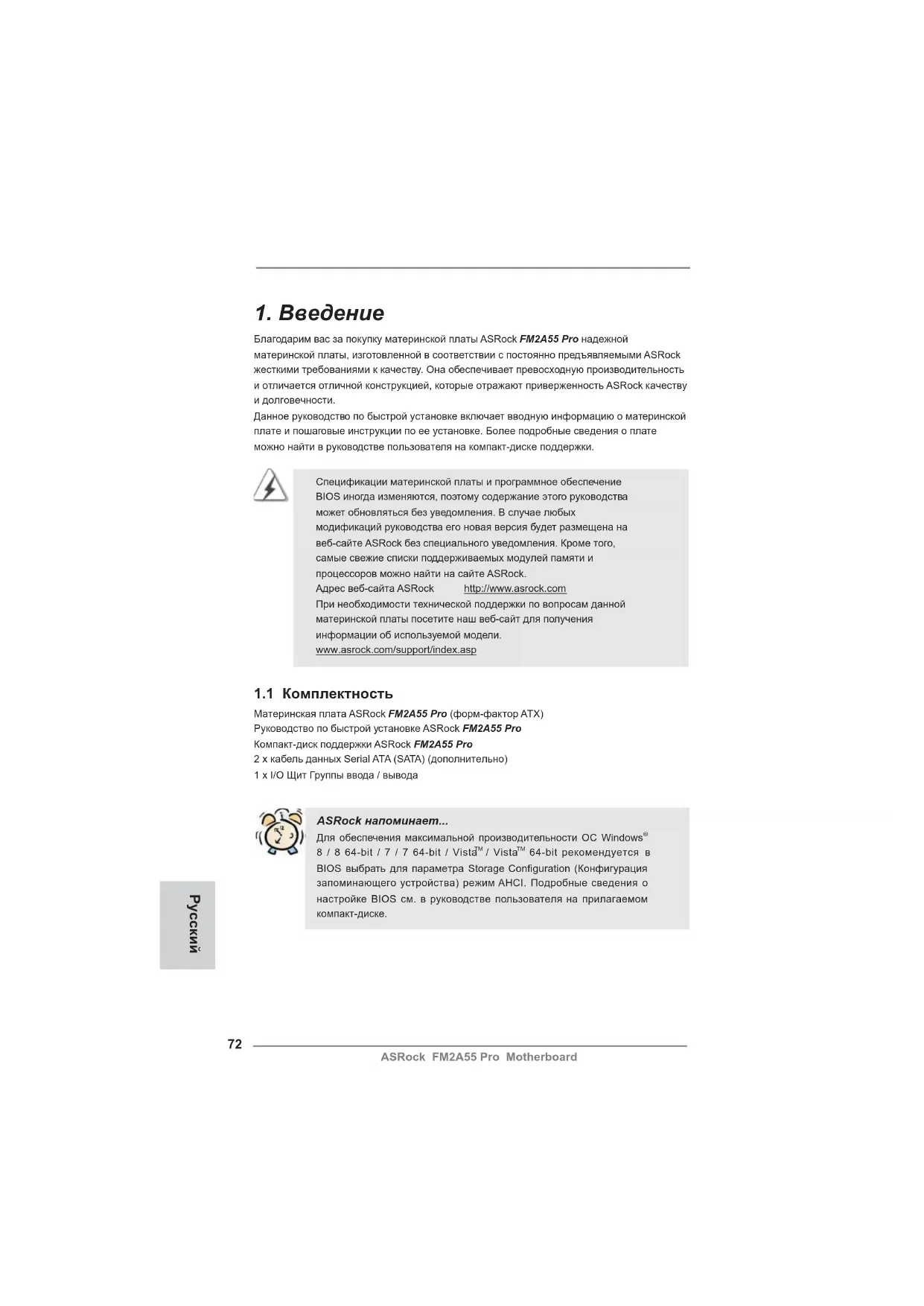

Благодарим вас за покупку материнской платы ASRock FM2A55 Pro надежной

материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock

жесткими требованиями к качеству. Она обеспечивает превосходную производительность

и отличается отличной конструкцией, которые отражают приверженность ASRock качеству

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке.

Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых

модификаций руководства его новая версия будет размещена на

веб-сайте ASRock без специального уведомления. Кроме того,

самые свежие списки поддерживаемых модулей памяти и

процессоров можно найти на сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

Материнская плата ASRock FM2A55 Pro (форм-фактор ATX)

Руководство по быстрой установке ASRock FM2A55 Pro

Компакт-диск поддержки ASRock FM2A55 Pro

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

Для обеспечения максимальной производительности ОС Windows

64-bit рекомендуется в

BIOS выбрать для параметра Storage Confi guration (Конфигурация

запоминающего устройства) режим AHCI. Подробные сведения о

настройке BIOS см. в руководстве пользователя на прилагаемом

Платформа - форм-фактор ATX

- Весь Твердый Конденсаторный проект

Процессор - Поддерживаются процессоры для гнезда Socket FM2 с

потребляемой мощностью до 100 Вт

- Технология 4 + 1 Power Phase Design

- Поддержка технологии AMD Cool ‘n’ Quiet

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

- 2 x гнезда DDR3 DIMM

- Поддержите DDR3 1866/1600/1333/1066 не- ECC, безбуферная

- поддержка профиля Intel

Extreme Memory Profi le (XMP)1.3/1.2

- поддержка профиля AMD Memory Profi le (AMP)

- Поддерживаются режимы AMD Quad CrossFireX TM

Графика - Видеоадаптер AMD Radeon HD 7000

- Поддержка DirectX 11, Pixel Shader 5.0

- Макс. объем разделяемой памяти 2GB

- Двойственное VGA выходное устройство: поддерживает DVI и

D-Sub порты через независимый контроллер дисплея

- Поддержка Dual-link DVI с максимальным разрешением до

- Поддержка D-Sub с максимальным разрешением до 1920х1600 @

- Поддержка технологии AMD Steady Video

постобработки видеоизображения для автоматического устранения

дрожания при просмотре домашних и онлайновых видеозаписей

- Поддержка функции HDCP через разъемы DVI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы DVI

Аудиосистема - 5.1 CH HD Аудио HD (Кодер-декодер Аудио Realtek ALC662)

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

Разъемы ввода- I/O Panel

задней - 1 x порт мыши PS/274

ASRock FM2A55 Pro Motherboard

панели - 1 x порт клавиатуры PS/2

- 6 x порта USB 2.0 на задней панели в стандартной

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: линейный вход / передняя

Колодки и - 6 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

плате RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения»

- 1 x Колодка инфракрасного модуля

Датчик пользовательского инфракрасного модуля

- 1 x Колодка HDMI_SPDIF

- 1 x разъем Power LED

- 1 x соединитель CPU FAN (4-контактный)

- 2 x соединитель Chassis FAN (2 x 4-контактный)

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- Аудиоразъем передней панели

- 2 x Колодка USB 2.0 (одна колодка для поддержки 4

дополнительных портов USB 2.0

BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений DRAM, VDDP, VDDR

Компактдиск - Драйверы, Утилиты, Антивирус (пробная версия), Пробная версия

поддержки программы CyberLink MediaEspresso 6.5, Google Chrome Browser и

Контроль - Датчики температуры процессора

оборудования - Датчики температуры корпуса

- Тахометры вентиляторов ЦП FAN

- Тахометры вентиляторов Шасси FAN

- Бесшумный вентилятор ЦП/Шасси блока

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль напряжения: +12V, +5V, +3.3V, Vcore

Операцион - Совместимость с Microsoft

/ Поддержка 64-разрядной версии Vista

ные системы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com75

ASRock FM2A55 Pro Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

Перемычка Установка Описание

3-контактная перемычка)

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после

окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

Стандартные Очистка CMOS76

ASRock FM2A55 Pro Motherboard

Колодка USB 2.0 Помимо шесть стандартных

(9-контактный USB6_7)

портов USB 2.0 на панели ввода-

вывода, на данной материнской

плате предусмотрено два

разъема USB 2.0. Каждый разъем

USB 2.0 поддерживает два порта

(9-контактный USB8_9)

Разъемы Serial ATA2 шесть соединителя Serial ATA2

(SATA_1, см. стр. 2, п. 9)

(SATA_2, см. стр. 2, п. 8)

подключения внутренних

(SATA_3, см. стр. 2, п. 20)

устройств хранения с

(SATA_4, см. стр. 2, п. 17)

использованием нтерфейсных

(SATA_5, см. стр. 2, п. 19)

кабелей SATA2. В настоящее

(SATA_6, см. стр. 2, п. 18)

время интерфейс SATA

допускает скорость передачи

данных до \ 3,0 Гбит/с.

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA2 не является

направленным. Любой из его

соединителей может быть

подключен либо к жесткому

диску интерфейса SATA2 либо к

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Колодка инфракрасного модуля Данная колодка позволяет

подключить дополнительный

модуль беспроводного

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения

(9-контактный HD_AUDIO1)

аудиокабеля передней панели,

обеспечивающего удобное

подключение аудиоустройств и

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

подключения дистанционный

приемник. J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET 1. Система High Defi nition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

передней панели системы.78

ASRock FM2A55 Pro Motherboard

Подключите к этому разъему кнопку питания, кнопку сброса

и индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы

с помощью кнопки питания

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1. Этот индикатор не светится, когда система находится

в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится,

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса

удостоверьтесь, что провода

подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

разъем Power LED Подключите индикатор Power LED

(3-контактный PLED1)

к этому разъему для отображения

статуса питания системы. Этот

светодиод продолжит мигать в

режиме S1. Светодиод будет

выключен в режимах S3/S4 или

S5 (система выключена).

ASRock FM2A55 Pro Motherboard

Подключите кабели вентилятора

к соединителям и присоедините

Chassis Fan-соединители

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1)

так, чтобы черный провод

соответствовал контакту земли.

+12V CPU_FAN_SPEEDFAN_SPEED_CONTROL1 2 3 4 Данная материнская плата поддерживает вентиляторы процессора

с 4-контактным разъемом (функция тихого режима вентилятора),

однако вентиляторы с 3-контактным разъемом также будут успешно

работать, хотя функция управления скоростью вращения

вентилятора окажется недоступной. Если вы хотите подключить

вентилятор процессора с 3-контактным разъемом к разъему

вентилятора процессора на данной материнской плате,

следует использовать контакты 1-3.

Установка вентилятора с 3-контактным разъемом

Контакты 1-3 подключены

+12V CHA_FAN_SPEEDFAN_SPEED_CONTROL Колодка питания ATX Подключите к этой колодке

(24-контактный ATXPWR1)

Несмотря на то, что эта материнская плата предусматр-

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания ATX. Для использования

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете

традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

наряду с Булавкой 1 и Прикрепите 5.

ATX С 4-Pin 12V Установка Электропитания

Колодка питания 12V-ATX Обратите внимание, что к этому

(8-контактный ATX12V1)

подключить вилку блока питания

ATX 12 В, чтобы обеспечить

достаточную мощность

электропитания. В противном

случае включение системы будет

Колодка COM-порта Данная колодка COM-порта

позволяет подключить модуль

Колодка HDMI_SPDIF Колодка HDMI_SPDIF

(2-контактный HDMI_SPDIF1)

обеспечивает подачу выходного

аудиосигнала на VGA-карту

HDMI, что позволяет подключать

к системе цифровые телевизоры,

жидкокристаллические панели

HDMI. Соедините эту колодку с

разъемом HDMI_SPDIF на VGA-

карте HDMI. 5 18 45 18 481

ASRock FM2A55 Pro Motherboard

2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате.

Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите <F2>

или <Del> во время самопроверки при включении питания (Power-On-Self-Test – POST).

Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным

образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему

с помощью клавиш <Ctrl> + <Alt> + <Delete> или нажатия кнопки сброса

системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве

пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске

поддержки с программным

Данная материнская плата поддерживает различные операционные системы Microsoft

64-bit. Поставляемый вместе с ней

компакт-диск поддержки содержит необходимые драйверы и полезные утилиты, которые

расширяют возможности материнской платы.

Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM.

Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране

автоматически появится главное меню компакт-диска (Main Menu). Если этого не

произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и

дважды щелкните на нем, чтобы открыть меню.82

ASRock FM2A55 Pro Motherboard
