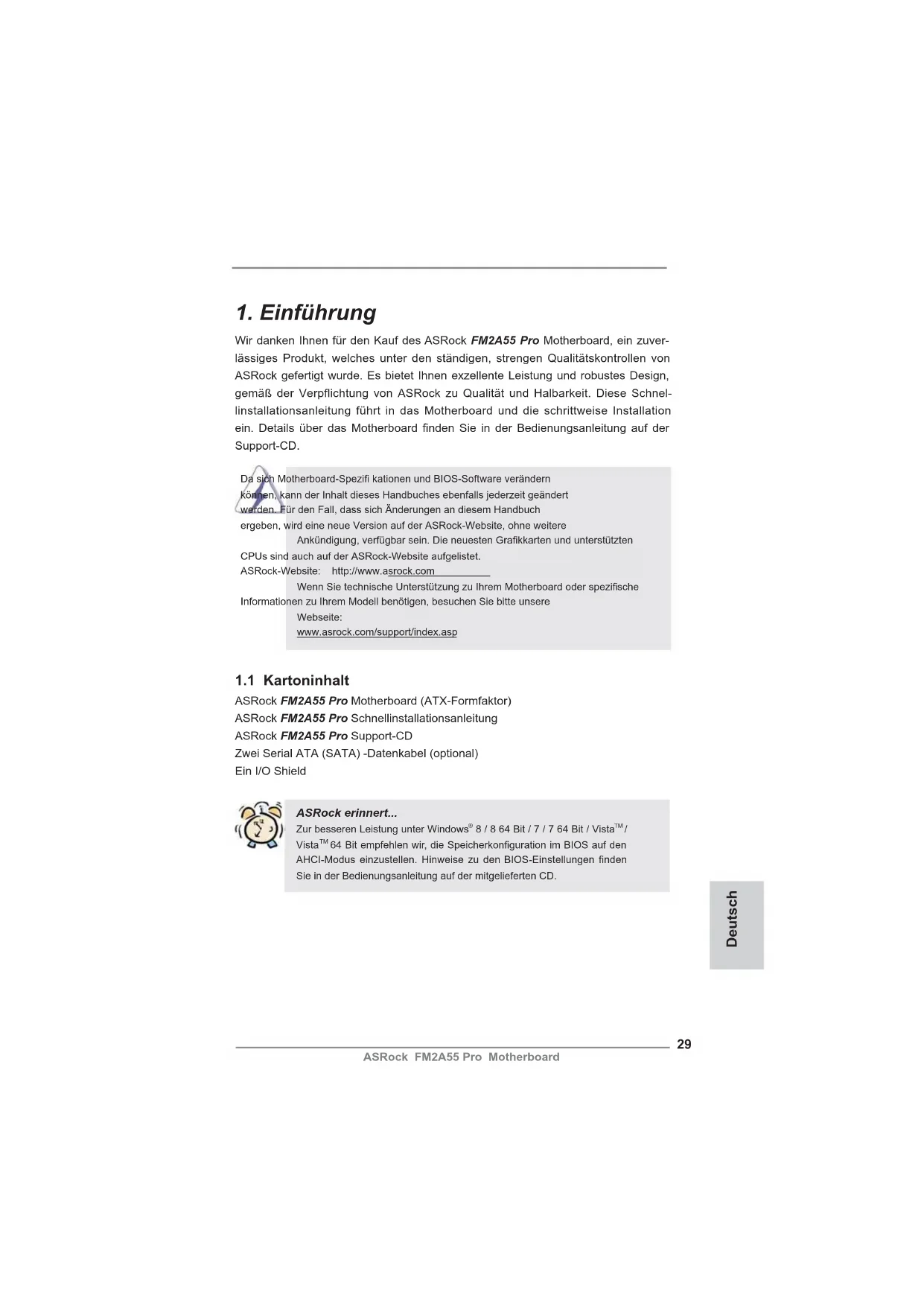

Wir danken Ihnen für den Kauf des ASRock FM2A55 Pro Motherboard, ein zuver-

lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard fi nden Sie in der Bedienungsanleitung auf der

Da sich Motherboard-Spezifi kationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Grafi kkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifi sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

ASRock FM2A55 Pro Schnellinstallationsanleitung

Zur besseren Leistung unter Windows

64 Bit empfehlen wir, die Speicherkonfi guration im BIOS auf den

AHCI-Modus einzustellen. Hinweise zu den BIOS-Einstellungen fi nden

Sie in der Bedienungsanleitung auf der mitgelieferten CD.30

ASRock FM2A55 Pro Motherboard

Plattform - ATX-Formfaktor

- Alle Feste Kondensatordesign

CPU - Unterstützt Sockel-FM2-100-W-Prozessoren

- 4 + 1-Stromphasendesign

- Unterstützt Cool ‘n’ Quiet

-Technologie von AMD

Chipsatz - AMD A55 FCH (Hudson-D2)

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1866/1600/1333/1066 non-ECC,

ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 32GB

Extreme Memory Profi le (XMP)1.3/1.2

- Unterstützt AMD Memory Profi le (AMP)

Erweiterungs- - 2 x PCI-Express-2.0-x16-Steckplätze

steckplätze (PCIE2: x16-Modus; PCIE5: x4-Modus)

- 3 x PCI Express 2.0 x1-Steckplätze

- 2 x PCI -Steckplätze

- Unterstützt AMD Quad CrossFireX TM

- DirectX 11, Pixel Shader 5.0

- Maximal gemeinsam genutzter Speicher 2GB

- Doppel-VGA Ausgabe: unterstützt DVI und D-Sub Ports

durch unabhängige Bildschirmanzeige Kontrolleure

- Unterstützt Dual-link DVI mit einer maximalen Aufl ösung von

2560 x 1600 bei 75 Hz

- Unterstützt D-Sub mit einer maximalen Aufl ösung von

1920 x 1600 bei 60 Hz

- Unterstützt AMD Steady Video

: Neuartige Funktion der

Videonachbearbeitung für automatische Reduzierung von

Bildschwankungen bei Heim-/Online-Videos

- Unterstützt HDCP-Funktion mit DVI-Port

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe

- Unterstützt Wake-On-LAN31

ASRock FM2A55 Pro Motherboard

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieeffi zientes Ethernet 802.3az

- Unterstützt PXE E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

Anschlüsse - 6 x SATA 2-Anschluss mit 3,0 Gb/s, unterstützt RAID-

(RAID 0, RAID 1 und RAID 10), NCQ-, AHCI- und „Hot

Plugging“-Funktionen

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- 1 x CPUlüfter-Anschluss (4-pin)

- 2 x Gehäuselüfter-Anschluss (2 x 4-pin)

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- DRAM, VDDP, VDDR Stromspannung Multianpassung

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPUlüfter

- Drehzahlmessung für Gehäuselüfter32

ASRock FM2A55 Pro Motherboard

- Geräuscharmer CPU-/Gehäuselüfter

- Mehrstufi ge Geschwindigkeitsteuerung für CPU-/

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft

Zertifi zierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com33

ASRock FM2A55 Pro Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es befi ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdefi niertes Profi l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

USB 2.0-Header Zusätzlich zu den sechs

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 22)

I/O-Anschlüssen befi nden sich

Motherboard. Pro USB 2.0-

(siehe S.2 - No. 21)

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2-

(SATA_1: siehe S.2 - No. 9)

(SATA_2: siehe S.2 - No. 8)

unterstützten SATA-Datenkabel

(SATA_3: siehe S.2 - No. 20)

(SATA_4: siehe S.2 - No. 17)

Massenspeichergeräte. Die

(SATA_5: siehe S.2 - No. 19)

aktuelle SATA2- Schnittstelle

(SATA_6: siehe S.2 - No. 18)

Datenübertragungsrate bis

Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die

SATA2 Festplatte oder das

SATA2 Verbindungsstück auf

angeschlossen werden.

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Infrarot-Modul-Header Dieser Header unterstützt ein

optionales, drahtloses Sende-

(siehe S.2 - No. 24)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(siehe S.2 - No. 23)

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

seite Ihres Gehäuses,

(siehe S.2 - No. 27)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte. J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET 1. High Defi nition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

Bei den Betriebssystemen Windows

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

System Panel-Header Dieser Header unterstützt

mehrere Funktion der

(siehe S.2 - No. 14)

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.36

ASRock FM2A55 Pro Motherboard

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können konfi gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 befi ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 befi ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Betriebs-LED-Header Bitte schließen Sie die

Betriebs-LED des Gehäuses

(siehe S.2 - No. 16)

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Gehäuselautsprecher-Header Schließen Sie den

Gehäuselautsprecher an

(siehe S.2 - No. 13)

Gehäuselüfteranschlüsse Verbinden Sie die Lüfterkabel

mit den Lüfteranschlüssen,

wobei der schwarze Draht an

den Schutzleiterstift

CPU-Lüfteranschluss Verbinden Sie das CPU -

Lüfterkabel mit diesem

Anschluss und passen Sie den

+12V CPU_FAN_SPEEDFAN_SPEED_CONTROL1 2 3 4 Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

+12V CHA_FAN_SPEEDFAN_SPEED_CONTROL ATX-Netz-Header Verbinden Sie die ATX-

Stromversorgung mit diesem

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

modifi zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss Bitte schließen Sie an diesen

Anschluss die ATX 12V

COM-Anschluss-Header Dieser COM-Anschluss-

Header wird verwendet, um

(siehe S.2 - No. 25)

ein COM-Anschlussmodul zu

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(siehe S.2 - No. 26)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss. 5 18 45 18 439

ASRock FM2A55 Pro Motherboard

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan-

gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup

gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System

über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf

der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein

menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrol-

len und die vorab festgelegten Optionen auswählen können. Für detaillierte Infor-

mationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der

3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft

64-Bit. Die Ihrem Motherboard

beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit

denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die

Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm

mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die

“Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges-

teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und

die Programme werden dann automatisch installiert.40

ASRock FM2A55 Pro Motherboard
