BEDIENUNGSANLEITUNG Q2900M ASROCK

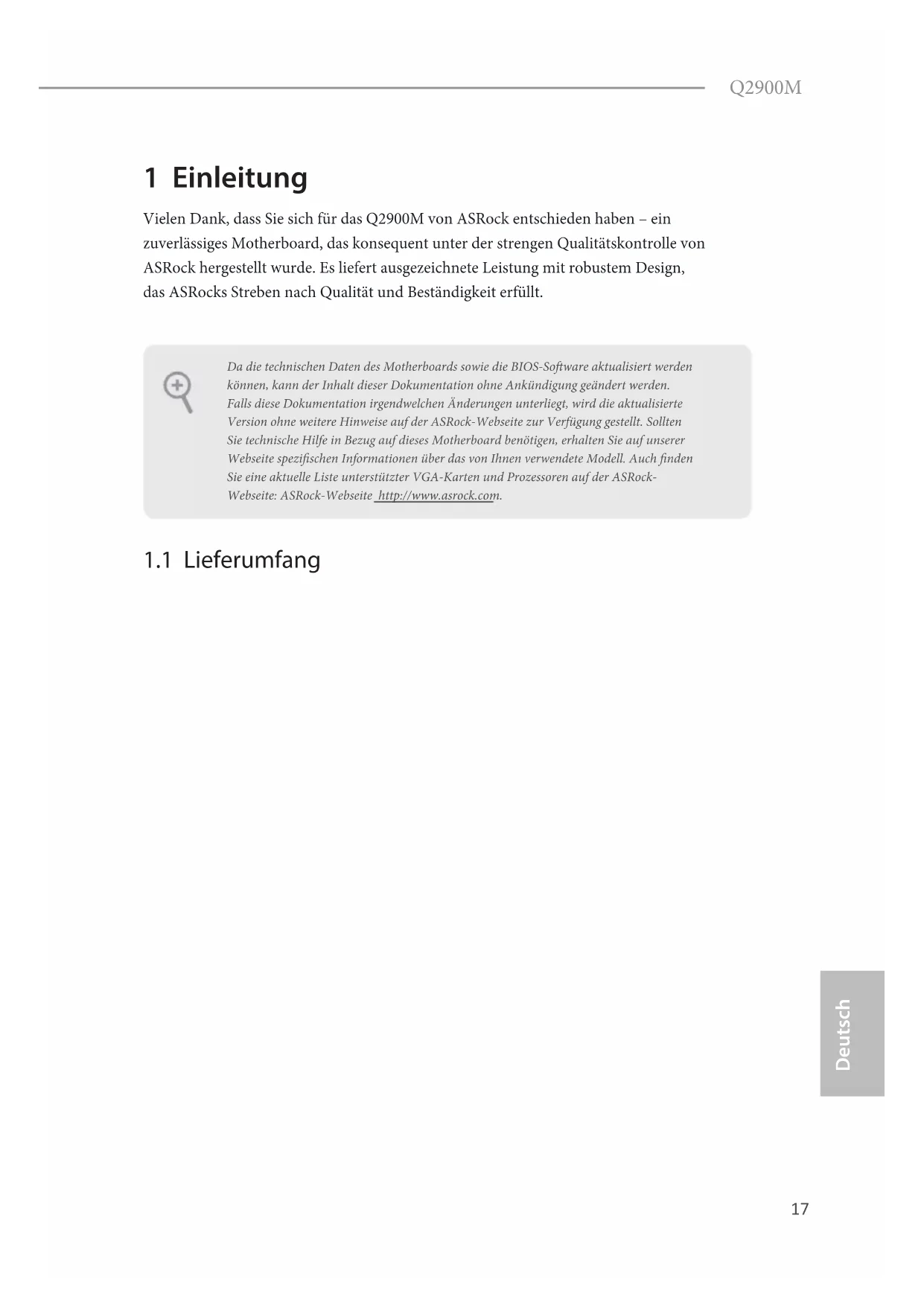

Vielen Dank, dass Sie sich für das Q2900M von ASRock entschieden haben – ein

zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von

ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design,

das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

•ASRock Q2900M-Motherboard (Micro ATX-Formfaktor)

•ASRock Q2900M-Schnellinstallationsanleitung

•ASRock Q2900M-Support-CD

•2 x Serial-ATA- (SATA) Datenkabel (optional)

•1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.18

1.2 Technische Daten

•Micro ATX-Formfaktor

•Vollständig solides Kondensatordesign

•PCB mit hochverdichtetem Glasfasergewebe

•Intel® Quad-Core-Pentium®-Prozessor J2900 (2.41 GHz)

•Dualkanal-DDR3/DDR3L-Speichertechnologie

•2 x DDR3/DDR3L DIMM-Steckplätze

•Unterstützt DDR3/DDR3L 1333/1066 non-ECC, ungepuerter

•Systemspeicher, max. Kapazität: 16 GB

* Wenn nur ein SIMM-Modul eingesetzt wird, installieren Sie dies

bitte in Sockel DDR3_A1.

•1 x PCI-Express 2,0-x16-Steckplatz (PCIE2: x1-Modus)

•2 x PCI-Express 2.0-x1-Steckplatz

•Intel®-Grakkarte der 7ten Generation (Gen 7)

•DirectX 11.0, Pixel Shader 5.0

•Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI

•Unterstützt HDMI mit maximaler Auösung von 1920 x 1200

•Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200

•Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

•Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

•Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports

•Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

DVI-D- und HDMI-Ports

•5.1-Kanal-HD-Audio (Realtek ALC662-Audiocodec)

• Unterstützt Überspannungsschutz (ASRocks Komplettschutz

vor Spannungsspitzen)19

•Unterstützt Wake-On-WAN

•Unterstützt Wake-On-LAN

•Unterstützt Schutz vor Blitzschlag/elektrostatischer Entladung

(ASRocks Komplettschutz vor Spannungsspitzen)

•Unterstützt LAN-Kabelerkennung

•Unterstützt energiee zientes Ethernet 802.3az

•Unterstützt PXE Rückblende,

•1 x PS/2-Mausanschluss

•1 x PS/2-Tastaturanschluss

•3 x USB 2.0-Ports (Unterstützt Schutz vor elektrostatischer

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

•1 x USB 3.0-Port (Unterstützt Schutz vor elektrostatischer

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

•1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Geschwindigkeit-LED)

•HD-Audioanschluss: Line-in / Vorderer Lautsprecher /

•2 x SATA-II-3,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und

•1 x Druckanschluss-Stileiste

•1 x COM-Anschluss-Stileiste

•1 x TPM-Stileiste

•1 x Gehäuseeingri-Stileiste

•1 x CPU-Lüeranschluss (3-polig)

•1 x Gehäuselüeranschluss (3-polig)

•1 x 24-poliger ATX-Netzanschluss

•1 x Audioanschluss an Frontblende

•2 x USB 2.0-Stileiste (unterstützt drei USB 2.0-Ports)

(Unterstützt Schutz vor elektrostatischer Entladung (ASRocks

Komplettschutz vor Spannungsspitzen))20

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung

reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB

betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen.

Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen

•64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

•Unterstützung für “Plug and Play”

•ACPI 1.1-Weckfunktionen

•CPU-/Gehäusetemperaturerkennung

•CPU-/Gehäusetachometer

•Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

•CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•Gehäuse-oen-Erkennung

•Unterstützt CPU Lüerlose

•Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

•ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)21

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt

einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,

wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

CMOS löschenStandard

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte

passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des

vorherigen Gehäuseeingristatus an.22

1.4 Integrierte Stiftleisten und Anschlüsse

Netzschalter, Reset-Taste

und Systemstatusanzeige

am Gehäuse entsprechend

Pinbelegung mit dieser

Stileiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die

Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-

Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul

besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-

LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese

Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-

Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-

Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha

Anschlüsse unterstützen

interne Speichergeräte mit

einer Datenübertragungsge

schwindigkeit bis 3,0 Gb/s.

(siehe S. 1, Nr. 11)

(siehe S. 1, Nr. 10)

Neben drei USB 2.0-Ports

an der E/A-Blende bendet

sich zwei Stileiste an

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 15)

Diese Stileiste dient

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die

Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen

sie nicht für das AC’97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume

(Aufnahmelautstärke)“ an.24

Gehäuselautsprecher-

Gehäuselautsprecher an

Gehäuselüeranschluss

Bitte verbinden Sie das

schwarze Draht gehört

Verbinden Sie das CPU

-Lüerkabel mit diesem

Anschluss und passen Sie

den schwarzen Draht dem

bietet einen 24-poligen

Bitte schließen Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

Gehäuseeingri-Stileiste

(siehe S. 1, Nr. 16)

unterstützt die Gehäuse-

oen-Erkennung, die erkennt,

wenn die Gehäuseabdeckung

entfernt wurde. Diese

Funktion setzt ein Gehäuse mit

Gehäuseeingrierkennungsdesign

Q2900M TPM-Stileiste

(siehe S. 1, Nr. 14)

Dieser Anschluss unterstützt das

Trusted Platform Module- (TPM)

System, das Schlüssel, digitale

Zertikate, Kennwörter und Daten

sicher auewahren kann. Ein

TPM-System hil zudem bei der

Stärkung der Netzwerksicherheit,

schützt digitale Identitäten

und gewährleistet die

Plattformintegrität.

Serieller-Port-Stileiste

(siehe S. 1, Nr. 12)

Diese COM1-Stileiste

unterstützt ein Modul für

Druckanschluss-Stileiste

(siehe S. 1, Nr. 13)

Diese Schnittstelle ist für

Druckerkabel vorgesehen

und ermöglicht bequemes
