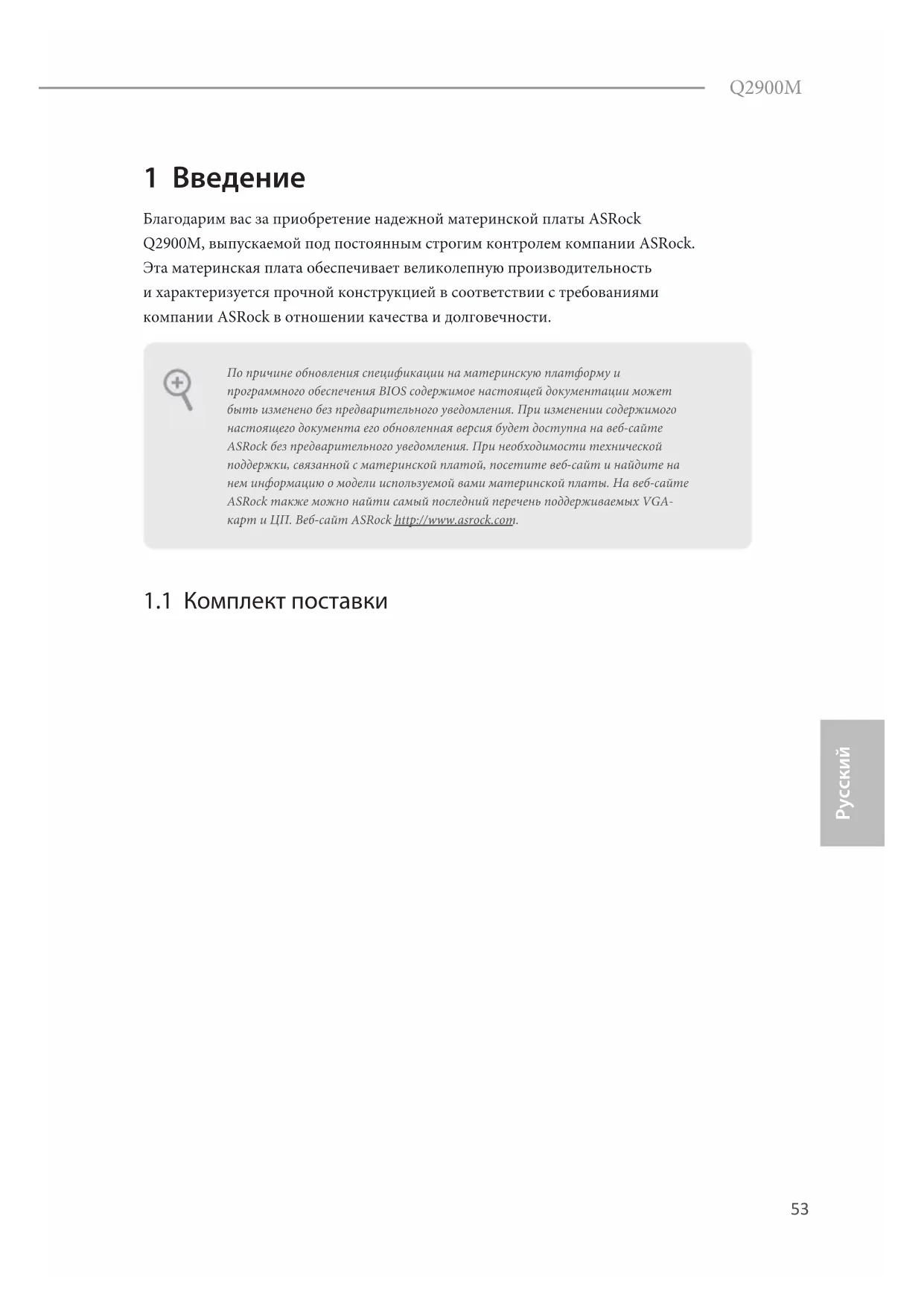

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q2900M ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock

Q2900M, выпускаемой под постоянным строгим контролем компании ASRock.

Эта материнская плата обеспечивает великолепную производительность

и характеризуется прочной конструкцией в соответствии с требованиями

компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

•Материнская плата ASRock Q2900M (форм-фактор Micro ATX)

•Краткое руководство по установке ASRock Q2900M

•Диск с ПО для ASRock Q2900M

•2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•1 х экран панели с портами ввода-вывода По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.54

•Использование только твердотельных конденсаторов

•High Density Glass Fabric PCB

•Четырехъядерный процессор Intel® Pentium® J2900 (2.41

•Двухканальная память DDR3/DDR3L

•2 x разъема DDR3/DDR3L DIMM

•Поддержка модулей памяти DDR3/DDR3L 1333/1066 Non-

•Максимальный объем системной памяти: 16 Гб (см.

* Если используется только один модуль DIMM, установите

его в разъем DDR3_A1.

•Графика Intel® 7 поколения (Gen 7)

•DirectX 11.0, Pixel Shader 5.0

•Три выхода VGA: D-Sub, DVI-D и HDMI

•Поддержка HDMI с максимальным разрешением до

•Поддержка DVI-D с максимальным разрешением до

•Поддержка D-Sub с максимальным разрешением до

•Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и

HBR (High Bit Rate Audio) по HDMI (необходим HDMI-

совместимый монитор)

•Поддержка функции HDCP через порты DVI-I и HDMI

•Поддержка воспроизведения Full HD 1080p Blu-ray (BD)

через порты DVI-D и HDMI

•5.1-канальный звук высокой четкости HD Audio

(аудиокодек Realtek ALC662)

•Поддержка защиты от перенапряжений (Полная защита

(ASRock от выбросов напряжения))55

•Поддержка Wake-On-WAN

•Поддержка Wake-On-LAN

•Поддержка защиты от молнии/электростатического

электричества (Полная защита (ASRock от выбросов

•Поддержка определения кабеля ЛВС

•Поддержка Energy Ecient Ethernet 802.3az

•1 x PS/2 мышь клавиатуры

•1 x PS/2 для клавиатуры

•3 x USB 2.0 (Поддержка защиты от электростатического

электричества (Полная защита (ASRock от выбросов

•1 x USB 3.0 (Поддержка защиты от электростатического

электричества (Полная защита (ASRock от выбросов

•1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

•Разъемы HD Audio: линейный вход / передние динамики /

•2 x разъем SATA2 3,0 Гб/с, поддержка функций NCQ, AHCI

•1 x колодка порта принтера

•1 x колодка СОМ-порта

•1 x колодка для датчика вскрытия корпуса

•1 x разъем для вентилятора ЦП (3-контактный)

•1 x разъем для вентилятора корпуса (3-контактный)

•1 х разъем питания АТХ (24-контактный)

•1 x аудиоразъем на передней панели

•2 x колодка USB 2.0 (поддержка 3 портов USB 2.0)

(Поддержка защиты от электростатического электричества

(Полная защита (ASRock от выбросов напряжения))56

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

В связи с ограничением при работе под 32-разрядной ОС Windows® фактический

объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows®

таких ограничений нет. Для использования той памяти, которую ОС Windows®

не может использовать, используйте ASRock XFast RAM.

•64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro

интеpфeйca поль зователя

•поддержка “Plug and Play”

•ACPI 1.1, включение по событиям

•поддержка режима настройки без перемычек

•поддержка SMBIOS 2.3.1

•Датчик температуры ЦП/корпуса

•Тахометр вентиляторов ЦП/корпуса

•Малошумящий вентилятор ЦП/корпуса (с автоматической

регулировкой оборотов по температуре ЦП)

•Управление оборотами вентилятора ЦП/корпуса

•Технология определения вскрытия корпуса

•Поддержка ЦП безвентиляторный

•Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

•Совместимость с Microso® Windows® 8.1 32-bit / 8.1 64-bit /

•Совместимость с ErP/EuP (необходим блок питания,

соответствующий стандарту ErP/EuP)57

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой

перемычки на контакты перемычка «замкнута». Если колпачковая перемычка

на контакты не установлена, перемычка «разомкнута». На рисунке показана

3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них

колпачковой перемычки.

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить

и обнулить параметры системы на настройки по умолчанию, выключите

компьютер и извлеките отключите кабель питания от источника питания.

Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1

на 15 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.

При необходимости сбросить настройки CMOS сразу после обновления BIOS

сначала перезагрузите систему, а затем выключите компьютер перед сбросом

настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по

умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Сброс настроек CMOSпо умолчанию

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы

обнулить запись предыдущего определения вскрытия корпуса, используйте

параметр Clear Status (Обнулить состояние) BIOS.58

1.4 Колодки и разъемы, расположенные на материнской

Колодка системной па-

(9-контактная, PANEL1)

системы к этой колодке

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно

настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели

корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если

он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели

корпуса. Светодиодный индикатор горит, когда система работает. Когда

система находится в режиме ожидания S1/S3, светодиод мигает. Когда система

находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного

на передней панели Светодиодный индикатор горит, когда жесткий диск

выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя

панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный

индикатор питания, светодиодный индикатор работы жесткого диска, динамик

и т. д. При подключении передней панели к этой колодке правильно подключайте

провода к контактам.

Расположенные на материнской плате колодки и разъемы перемычками

НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые

перемычки. Установка колпачковых перемычек на эти колодки и разъемы может

вызвать неустранимое повреждение материнской платы.

GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

Эти два разъема SATA2

устройств для передачи

данных со скоростью до

(4-контактная, USB6)

Кроме три портов USB

2.0 на панели ввода-

вывода на материнской

плате также есть два

Аудиоколодка передней

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса

поддерживал передачу сигналов HDA. Инструкции по установке системы см. в

этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.

B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.

C. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели

высокого разрешения. При использовании аудиопанели AC’97 их подключать

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic

панели управления Realtek и отрегулируйте параметр Recording Volume

(Громкость записи). J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET60

разъема вентилятора и

провода к заземлению.

разъема вентилятора и

провода к заземлению.

Эта материнская плата

снабжена 24-контактным

разъемом питания АТХ.

подключите его вдоль

Эта материнская плата

поддерживает технологию

определения вскрытия корпуса

по снятию верхней части

корпуса. Для этой технологии

необходим корпус с функцией

определения вскрытия.

(17-контактная, TPMS1)

Этот разъем обеспечивает

поддержку системы Trusted

Platform Module (TPM), которая

способна обеспечить надежное

хранение ключей, цифровых

сертификатов, паролей и

данных. Система ТРМ также

повышает уровень сетевой

безопасности, защищает

цифровые идентификаторы

и обеспечивает целостность

(9-контактная, COM1)

Колодка порта принтера

(25-контактная, LPT1)
