MODE D'EMPLOI FM2A55 Pro+ ASROCK

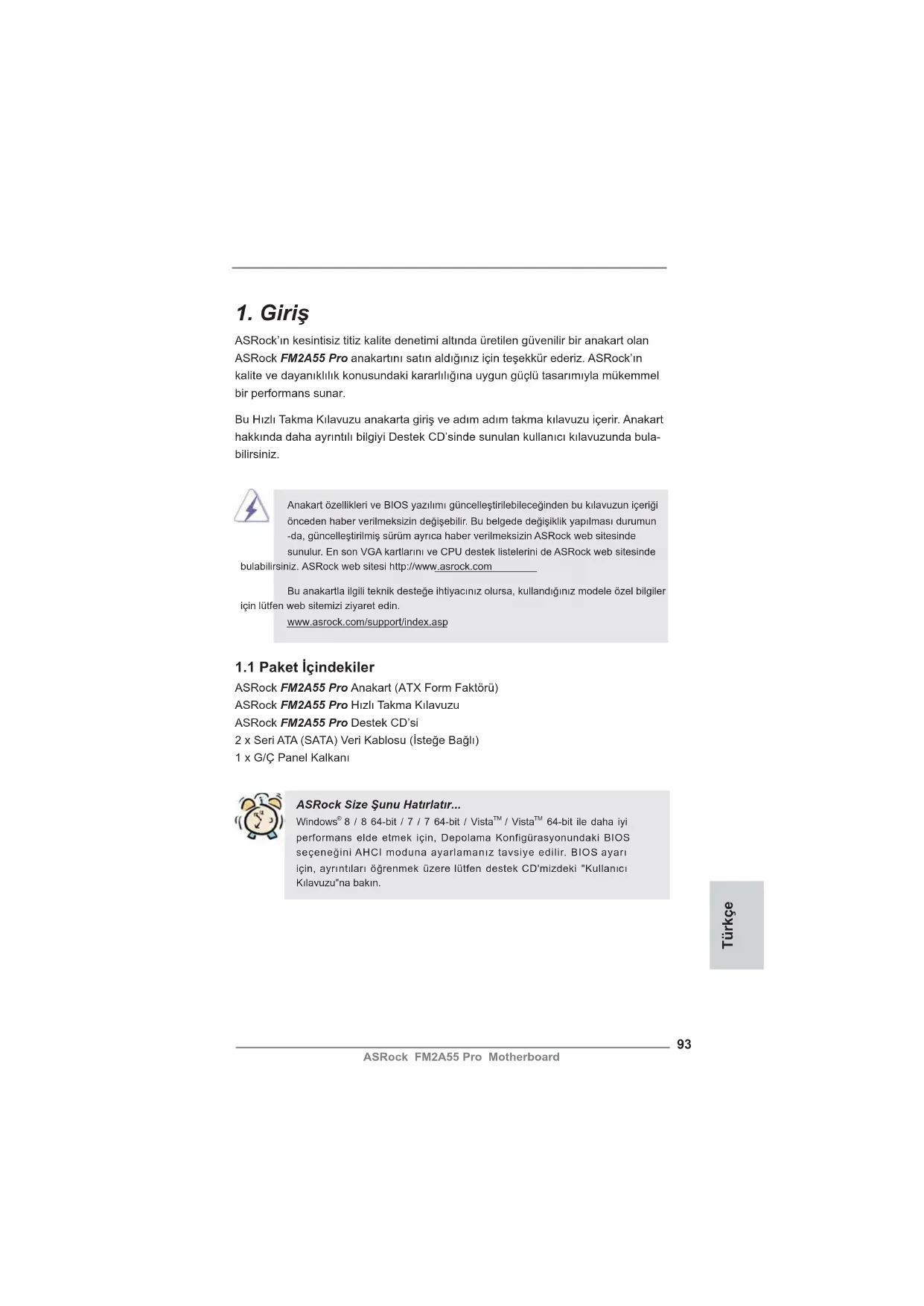

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan

ASRock FM2A55 Pro anakartını satın aldığınız için teşekkür ederiz. ASRock’ın

kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel

bir performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart

hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği

önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun

-da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde

sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde

bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler

için lütfen web sitemizi ziyaret edin.

www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock FM2A55 Pro Anakart (ATX Form Faktörü)

ASRock FM2A55 Pro Hızlı Takma Kılavuzu

ASRock FM2A55 Pro Destek CD’si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

ASRock Size Şunu Hatırlatır...

performans elde etmek için, Depolama Konfigürasyonundaki BIOS

seçeneğini AHCI moduna ayarlamanız tavsiye edilir. BIOS ayarı

için, ayrıntıları öğrenmek üzere lütfen destek CD'mizdeki "Kullanıcı

Kılavuzu"na bakın.94

ASRock FM2A55 Pro Motherboard

Platform - ATX Form Faktörü

- Tüm Katı Kapasitör tasarımı

CPU - Yuva Tipi FM2 100W İşlemcileri destekler

- 4 + 1 Güç Fazı Tasarımı

- AMD’nin Cool ‘n’ Quiet

TM Teknolojisini Destekler

- UMI-Bağlantısı GEN2

Yonga seti - AMD A55 FCH (Hudson-D2)

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi

- DDR3 1866/1600/1333/1066 ECC olmayan, ara belleksiz

- Sistem belleğinin maks. kapasitesi: 32 GB

Genişletme - 2 x PCI Express 2.0 x16 yuva

- Maks. paylaюэlan bellek 2GB

- Çift VGA Çıkış: desteği DVI ve bağımsız görüntü

denetleyiciler tarafından D-Sub bağlantı noktaları

- 75Hz’de 2560x1600’e kadar maks. зцzьnьrlьkle Dual-link

’yu destekler 2.0: Ev/çevrimiçi videoda

otomatik titreşim azaltma için yeni video işleme sonrası özelliği

- DVI portlarэyla HDCP iюlevini destekler

- DVI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-DVD

oynatэmэnэ destekler

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler95

ASRock FM2A55 Pro Motherboard

- Enerji Verimli Ethernet 802.3az desteği

Arka Panel G/З Paneli

- 1 x PS/2 Klavye Portu

- 6 x Kullanıma Hazır USB 2.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon

Konektör - 6 x SATA2 3,0Gb/sn konektör, donanım RAID (RAID 0,

Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x HDMI_SPDIF fi şi

- 1 x Güç LED’i fi şi

- 1 x CPU FAN konektörü (4 pin)

- 2 x Kasa FAN konektörü (2 x 4 pin)

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- Ön panel ses konektörü

- 2 x USB 2.0 fi ş (4 USB 2.0 portu destekler)

BIOS Özelliği - 64 Mb AMI BIOS

- GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- AMBIOS 2.3.1 Desteği

- DRAM, VDDP, VDDR Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Browser ve Toolbar

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU Fan Takometresi

- Kasa Fan Takometresi

- CPU/Kasa Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore96

ASRock FM2A55 Pro Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

CMOS’u temizleme (CLRCMOS1, 3-pinli jumper)(bkz. s.2 No. 15) Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun fi şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardı ndan CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan profi li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Sertifi kalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com97

ASRock FM2A55 Pro Motherboard

USB 2.0 Fişleri G/Ç panelindeki varsayılan altı

USB 2.0 portundan başka, bu

anakartta iki USB 2.0 fi şi

bulunur. Her USB 2.0 fi şi iki

USB 2.0 portunu destekler.

Seri ATA2 Konektörler Bu altı Seri ATA2 (SATA2)

(SATA_1: bkz. s.2, No. 9)

konektör, dahili depolama

(SATA_2: bkz. s.2, No. 8)

cihazları için SATA veri

(SATA_3: bkz. s.2, No. 20)

kablolarını destekler. Geçerli

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

(SATA_6: bkz. s.2, No. 18)

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA2 sabit diskine veya

anakarttaki SATA2 konektörüne

1.4 Yerleşik Fişler ve Konektörler

Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz

aktarma ve alma kızılötesi

Ön Panel Ses Fişi Bu, panel ses kablosu için

uygun bağlantı sağlayan ve

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

Kullanıcı Kızılötesi Modül Bağlantısı Bu fi ş, uzaktan kumanda alıcısı

(bkz. s.2 No. 23) J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET Türkçe

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fi şine aşağıdaki gibi

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu fi ş, birçok sistem ön paneli

işlevini barındırır.

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.99

ASRock FM2A55 Pro Motherboard

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fi şe

Güç LED'i Fişi Sistem gücü durumunu

belirtmek için lütfen kasa güç

LED'ini bu fi şe bağlayın. Sistem

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

1 PLED+PLED+PLED- Türkçe

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Fan Konektörü Lütfen kasa fan kablolarını

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

CPU Fan Konektörü Lütfen fan kablolarını CPU

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

bu konektöre bağlayın.

Bu anakart 24-pinli ATX güç konektörü sağlasa da

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

kaynağını bu konektöre

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

4-Pinli ATX 12V Güç Kaynağını Takma

Seri port Fişi Bu COM1 fi şi bir seri port

çıkışını HDMI VGA kartına

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI_SPDIF konektörünü bu

Anakarttaki Flash Bellek BIOS Ayarları Yardımcı Programını içerir. Bilgisayarı

başlattığınızda, lütfen Otomatik Güç Sınaması (POST) sırasında BIOS Ayarları

yardımcı programına girmek için <F2> veya <Del> tuşuna basın; aksi halde, POST

test rutinlerine devam eder. BIOS Ayarlarına POST'tan sonra girmek istiyorsanız,

lütfen <Ctl> + <Alt> + <Delete> tuşlarına basarak veya sistem kasasındaki sıfırlama

düğmesine basarak sistemi yeniden başlatın. BIOS Ayarları programı kullanıcı

dostu olacak şekilde tasarlanmıştır. Çeşitli alt menüler arasında dolaşmanıza ve

önceden belirlenen seçenekler arasından seçim yapmanıza izin veren menü tabanlı

bir programdır. BIOS Ayarları hakkında ayrıntılı bilgi için, lütfen Destek CD'sinde

bulunan Kullanıcı Kılavuzu'na (PDF dosyası) başvurun.

3. Yazılım Destek CD’si bilgileri

Bu anakart çeşitli Microsoft

işletim sistemleri destekler: 8 / 8 64-bit / 7 /

64-bit. Anakartla birlikte gelen Destek CD'si anakart özel-

liklerini genişleten gerekli sürücüleri ve kullanışlı yardımcı programları içerir. Destek

CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda

"OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak

görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için

Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın.103

ASRock FM2A55 Pro Motherboard
