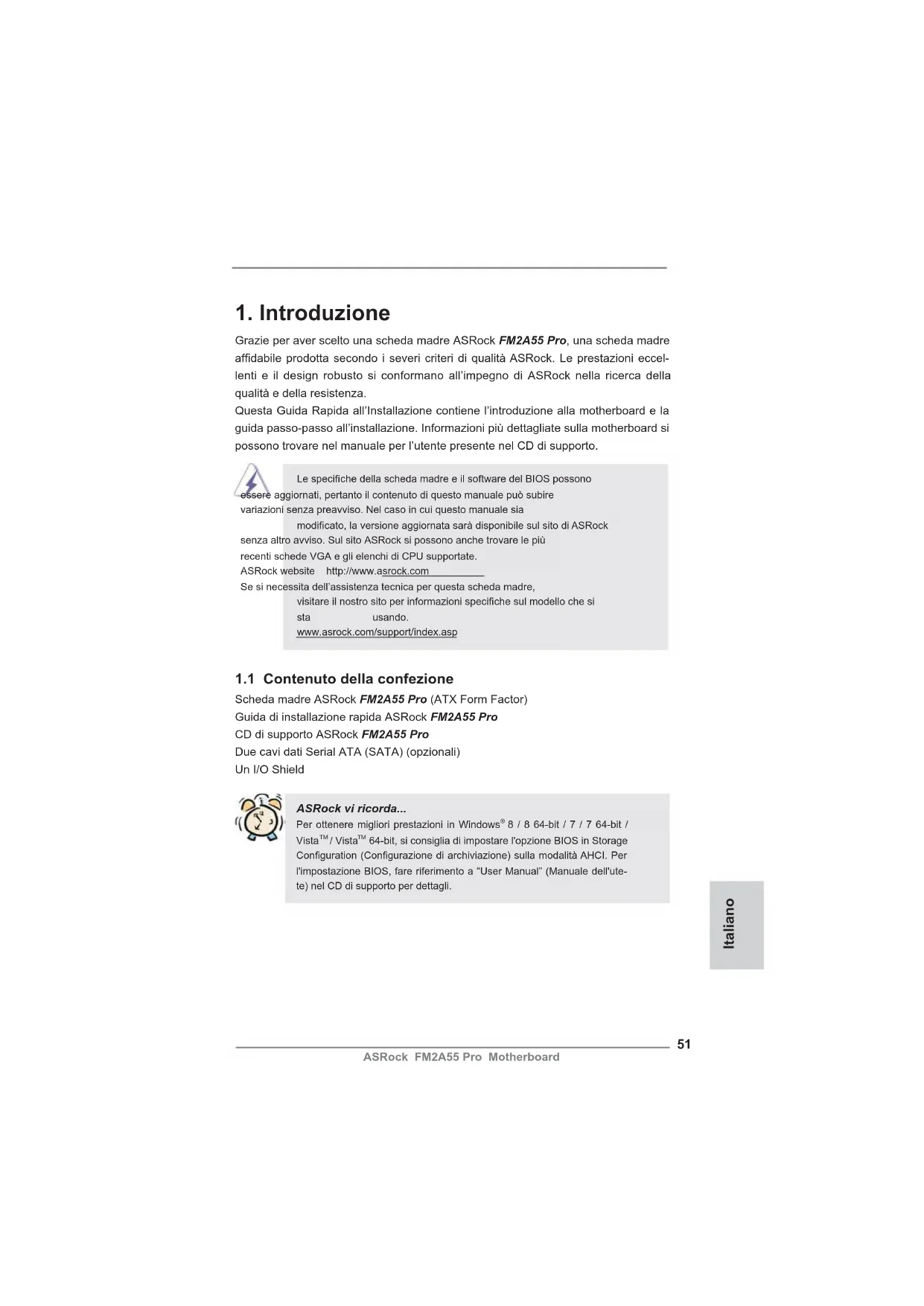

Grazie per aver scelto una scheda madre ASRock FM2A55 Pro, una scheda madre

affi dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccel-

lenti e il design robusto si conformano all’impegno di ASRock nella ricerca della

qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifi che della scheda madre e il software del BIOS possono

essere aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

modifi cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre,

visitare il nostro sito per informazioni specifi che sul modello che si

www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock FM2A55 Pro (ATX Form Factor)

Guida di installazione rapida ASRock FM2A55 Pro

CD di supporto ASRock FM2A55 Pro

Due cavi dati Serial ATA (SATA) (opzionali)

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

64-bit, si consiglia di impostare l'opzione BIOS in Storage

Confi guration (Confi gurazione di archiviazione) sulla modalità AHCI. Per

l'impostazione BIOS, fare riferimento a “User Manual” (Manuale dell'ute-

te) nel CD di supporto per dettagli.52

ASRock FM2A55 Pro Motherboard

Piattaforma - ATX Form Factor

- Design condensatore compatto

Processore - Supporto per processori socket FM2 100W

- Struttura di fase con alimentazione 4 + 1

- Supporto tecnologia AMD Cool ‘n’ Quiet

- Supporto DDR3 1866/1600/1333/1066/800 non-ECC,

momoria senza buffer

- Capacità massima della memoria di sistema: 32GB

XMP (Extreme Memory Profi le)1.3/1.2

- Supporto di AMD AMP (AMD Memory Profi le)

Slot di - 2 x alloggiamenti PCI Express 2.0 x16

espansione (PCIE2: modalità x16; PCIE5: modalità x4)

- 3 x slot PCI Express 2.0 x1

- Memoria massima condivisa 2GB

- Uscita VGA Doppia: supporto porte DVI e D-Sub tramite

verifi catore display indipendente

- Supporta Dual-link DVI con risoluzione massima fi no a

- Supporta D-Sub con risoluzione massima fi no a 1920x1600 @

- Supporta AMD Steady Video

2.0: Nuova capacità di

post-elab orazione video per la riduzione automatica delle

vibrazioni nei video a casa/on-line

- Supporto della funzione HDCP con le porte DVI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

porte DVI Audio - 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

- Supporta il rilevamento cavo LAN

- Supporta PXE Pannello I/O Panel

- 1 x porta PS/2 per tastiera

- 6 x porte USB 2.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

- Connettore HD Audio: ingresso linea / cassa frontale /

Connettori - 6 x connettori SATA2 3,0 Gb/s, supporto di RAID (RAID 0,

RAID 1 e RAID 10) e delle funzioni NCQ, AHCI e “Hot Plug”

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x collettore porta COM

- 1 x Header HDMI_SPDIF

- 1 x LED di accensione

- 1 x Connettore CPU ventola (4-pin)

- 2 x Connettore Chassis ventola (2 x 4-pin)

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Regolazione multi-voltaggio DRAM, VDDP, VDDR CD di - Driver, utilità, software antivirus (Versione dimostrativa),

supporto CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser

Monitoraggio - Sensore per la temperatura del processore

Hardware - Sensore temperatura scheda madre

- Indicatore di velocita per la ventola del CPU

- Indicatore di velocita per la ventola del chassis

- Ventola CPU/chassis silenziosa

- Ventola CPU/chassis con controllo di varie velocità54

ASRock FM2A55 Pro Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

parametri del sistema sulla confi gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, profi lo utente predefi nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

to CMOS Impostazione

Certifi cazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predis

posta per il sistema ErP/EuP)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com55

ASRock FM2A55 Pro Motherboard

Connettori Serial ATA2 Questi sei connettori Serial

ATA2 (SATA2) supportano cavi

dati SATA per dispositivi di

(SATA_3: vedi p.2 Nr. 20)

immagazzinamento interni.

ATA2 (SATA2) supportano cavi

SATA per dispositivi di memoria

(SATA_6: vedi p.2 Nr. 18)

interni. L’interfaccia SATA2

attuale permette velocità di

trasferimento dati fi no a

Collettore USB 2.0 Oltre alle sei porte USB 2.0

predefi nite nel pannello I/O, la

scheda madre dispone di

due intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

di dati SATA può essere

collegata al disco rigido SATA2

o al connettore di SATA2 su

questa cartolina base.

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Collettore modulo infrarossi Questo collettore supporta

moduli ad infrarossi optional

per la trasmissione e la

ricezione senza fi li.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

connessione facile e controllo

dei dispositivi audio. J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET Connettore modulo infrarosso consumer Questo connettore può essere

utilizzato per collegare

1. La caratteristica HDA (High Defi nition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Defi nition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

Sistema operativo Windows

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

Collettore pannello di sistema Questo collettore accomoda

diverse funzioni di sistema

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin defi nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.57

ASRock FM2A55 Pro Motherboard

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può confi gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei fi li e dei pin sia fatta

corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

LED di accensione Collegare il LED di accensione

chassi per indicare lo stato di

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

Collettori Chassis ventola Collegare i cavi della ventola ai

corrispondenti connettori

facendo combaciare il cavo

nero col pin di terra.

1 PLED+PLED+PLED- GND

Connettore ventolina CPU Collegare il cavo della ventolina

CPU a questo connettore e far

combaciare il fi lo nero al pin

+12V CPU_FAN_SPEEDFAN_SPEED_CONTROL1 2 3 4 Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Connettore alimentazione ATX Collegare la sorgente

d’alimentazione ATX a questo

Connettore ATX 12 V Collegare un alimentatore ATX

12 V a questo connettore.

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

Installazione elettrica 4-Pin ATX 12V Header HDMI_SPDIF Header HDMI_SPDIF, con

uscita audio SPDIF su scheda

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

Collettore porta COM Questo collettore porta COM è

utilizzato per supportare il

2. Informazioni sul BIOS La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il

computer, premi <F2> o <Del> durante il Power-On-Self-Test (POST) della Setup

utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il

BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o

premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa

il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF fi le) contenuto nel cd

3. Software di supporto e informazioni su

CD Questa scheda madre supporta vari sistemi operativi Microsoft

64-bit. Il CD di supporto a corredo della scheda

madre contiene i driver e utilità necessari a potenziare le caratteristiche della

scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN”

è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù

principale non appare automaticamente, posizionarsi sul fi le “ASSETUP.EXE” nel

CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.61

ASRock FM2A55 Pro Motherboard

serie ATA2 (SATA2) admiten
