用户手册 FM2A88X Pro+ ASROCK

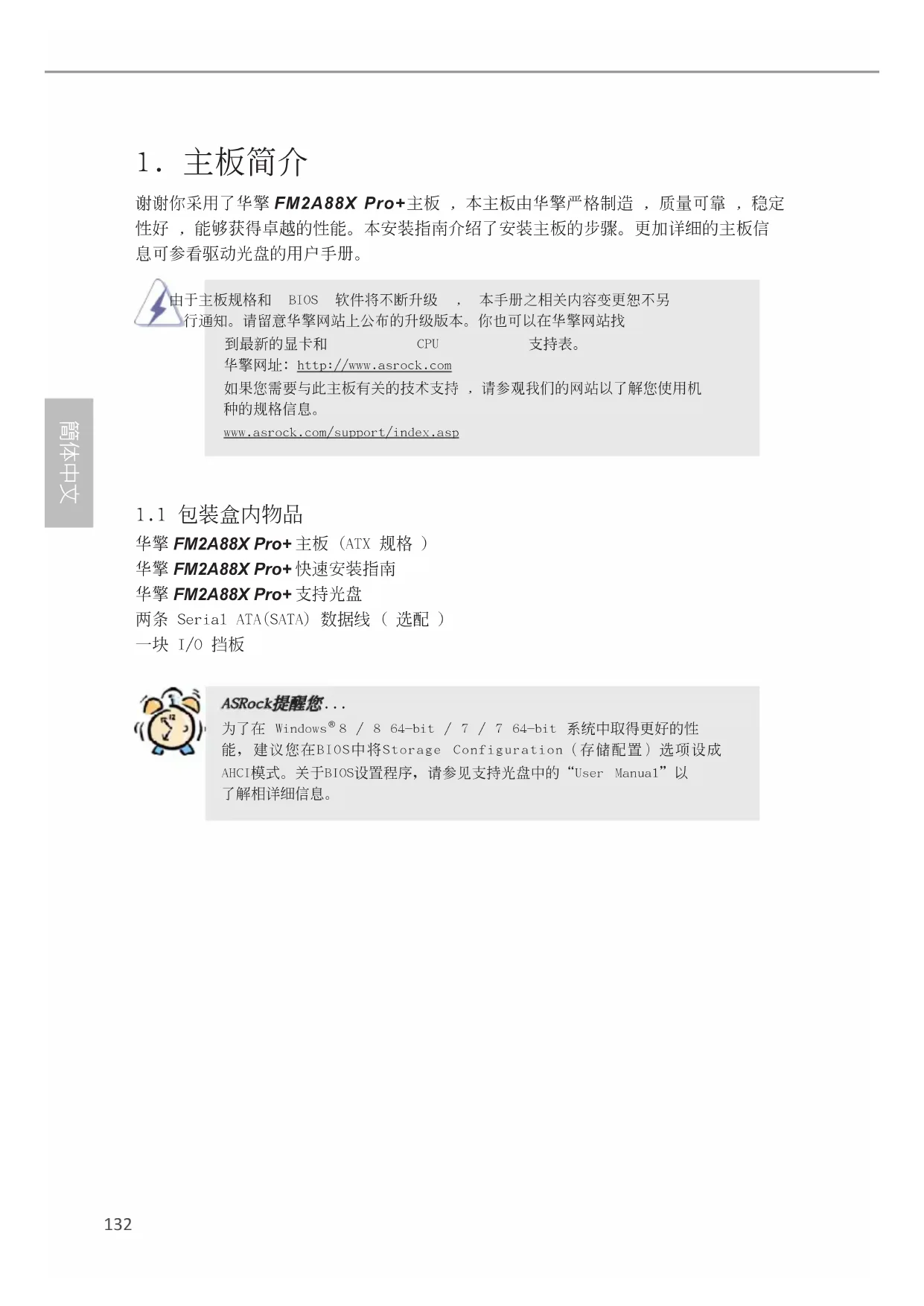

主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定

性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信

息可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。www.asrock.com/support/index.asp 1.1 包裝盒內物品

兩條 Serial ATA(SATA) 數據線 ( 選配 )

8 / 8 64-bit / 7 / 7 64-bit 系統中取得更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”以了解相詳細信息。132 133

處理器 • 支持 Socket FM2+ 95W / FM2 100W 處理器

芯片組 • AMD A88X (Bolton-D4)

系統內存 • 支持雙通道 DDR3 內存技術

• 配備 2 個 DDR3 DIMM 插槽

• 支持 DDR3 2133/1866/1600/1333/1066 non-ECC、un-

• 支持 AMD Memory Profile(AMP)

擴展插槽 • 1 x PCI Express 3.0 x16 插槽

* 僅 FM2+ CPU 支持 PCIE 3.0。對于 FM2 CPU，只支持

• 1 x PCI Express 2.0 x16 插槽 (PCIE5：x4 模式 )

• 3 x PCI Express 2.0 x1 插槽

• 支持 AMD 4 路 CrossFireX TM

• A- 系列 APU 中集成 AMD Radeon HD 8000/7000 系列圖形

• DirectX 11、Pixel Shader 5.0（FM2 CPU）。

• 雙 VGA 輸出 : 通過獨立顯示控制器提供 DVI 和 D-Sub 接

• 支持 Dual-link DVI-D, 最高分辨率達 2560x1600 @ 60

• 支持 D-Sub, 最高分辨率達 1920x1200 @ 60Hz

• 支持 AMD Steady Video

為家庭 / 在線視頻提供自動降低抖動的功能

• 通過 DVI-D 接口支持 HDCP 功能

• 通過 DVI-D 接口可播放 10800 線藍光光盤 (BD) / HD-DVD

NE5532 （支持最高 600 Ohms 高品質耳机放大器）

• 支持网路喚醒（Wake-On-LAN）

• 4 個可直接使用的 USB 2.0 接口

• 2 個可直接使用的 USB 3.0 接口 (AMD A88X (Bolton-D4))

• 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

• 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風

存儲 • 8 x SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

RAID 5 和 RAID 10),NCQ,AHCI 和熱插拔功能

• 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 )

• 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接針 ( 可支持 2

• AMI UEFI Legal BIOS，支持 GUI

• 支持即插即用（Plug and Play,PnP）

• 支持 jumperfree 免跳線模式

• DRAM、VDDP、VDDR 電壓多功能調節器134 135

支持光盤 • 驅動程序、工具軟件、殺毒軟件（測試版本 )、CyberLink

• 電壓範圍：+12V, +5V, +3.3V, 核心電壓

8.1 32 位元 /8.1 64 位元 /8 32

位元 /8 64 位元 /7 32 位元 /7 64 位元

• 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應

請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com136 137

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

CLRCMOS1 允許您清除 CMOS 中的數据。如要清除并將系統參數恢复至默認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 CLRCMOS1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIOS 后

立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必須在執行 CMOS

清除操作之前，先啟動然后關閉系統。請注意，只有取出 CMOS 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。136 137

Serial ATA3 接口 這裡有八組 Serial ATA3

(SATA_3: 見第 1 頁第19項)

(SATA_4: 見第 1 頁第16項)

(SATA_5: 見第 1 頁第18項)

(SATA_6: 見第 1 頁第17項)

(SATA_7: 見第 1 頁第10項)

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默

紅外線模塊接頭 這個接頭支持一個選配的無

USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認

前置音頻面板接頭 可以方便連接音頻設備。

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

8 / 8 64 位元 / 7 / 7 64 位元操作系統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording

電源指示燈連接排針 請將機箱電源指示燈連接到

爍。在 S3/S4 或 S5 模式 ( 關

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

ATX 電源接頭 請將 ATX 電源供應器連接到這 (24 針 ATXPWR1) 個接頭。 ( 見第 1 頁第5項) 12

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭 請將一個 ATX 12V 電源供應 (8 針 ATX12V1) 器接到這個接頭。 ( 見第 1 頁第1項) 串行接口連接器 這個 COM1 端口支持一個串行 (9 針 COM1) 接口的外設。 ( 見第 1 頁第23項)5 18 45 18 4 SPDIF 輸出接口 (2 針 HDMI_SPDIF1)

主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST)

時按下 <F2> 或 <Del> 鍵進入 BIO S 設置程序；此外，你也可以讓開機自檢 (POST )

進行常規檢驗。如果你需要在開機自檢 (POST) 之后進入 BIOS 設置程序，請按下

<Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關

BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。142 143

本主板支持各種微軟視窗操作系統：Microsoft

8/8 64 位元 /7/7 64 位元。

主板隨機支持光盤包含各種有助于提高主板效能的必要驅動和實用程序。請將隨機支

持光盤放入光驅裡，如果電腦的“自動運行”功能已啟用，屏幕將會自動顯示主菜單。

如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并

依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息

產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有

的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成

嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一

中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。

若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定

表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準

規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。

備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。144 145

主機板 , 本主機板由華擎嚴格製造 , 品質可靠 ,

穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指

導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU 支援列表。華擎網址：http://www.asrock.com如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用機種的規格訊息。www.asrock.com/support/index.asp 1.1 包裝盒內物品

兩條 Serial ATA(SATA) 數據線 ( 選配 )

ASRock提醒您... 若要在Windows ® 8 / 8 64位元 / 7 / 7 64位元中發揮更好的效能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的詳細資訊，請參閱支援光碟中的「使用者手冊」。144 145

處理器 • 支援插座 FM2+ 95W / FM2 100W 處理器

晶片組 • AMD A88X (Bolton-D4)

系統記憶體 • 支援雙通道 DDR3 記憶體技術

* PCIE 3.0 僅支援 FM2+ CPU。使用 FM2 CPU 時，僅支

• A 系列 APU 整合 AMD Radeon HD 8000/7000 系列顯示晶片

CPU 採用 DirectX 11、Pixel Shader 5.0。

• 雙 VGA 輸出 : 透過獨立顯示控制器提供 DVI 和 D-Sub 接

• 支援 Dual-link DVI-D, 最高解析度達 2560x1600 @ 60Hz

• 支援 D-Sub, 最高解析度達 1920x1200 @ 60Hz

• 支援 AMD Steady Video

為家庭 / 線上影像提供自動降低手震的功能

• DVI-D 接口支援 HDCP 功能

• DVI-D 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟

• 5.1 聲道高清晰音效 (Realtek ALC662 音效編解碼器 )

• TI® NE5532 ( 支援最高 600 Ohms 的 Premium Headset

• 支援網路喚醒（Wake-On-LAN）

• 4 個可直接使用的 USB 2.0 接口

• 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接頭 ( 可支援 2

• 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

• 高清晰音效插孔：音效輸入 / 前置喇叭 / 麥克風

儲存裝置 • 8 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1,

RAID 5 和 RAID 10), NCQ, AHCI 和熱插拔功能

• 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 )

• 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接頭 ( 可支援 2

• 支援 jumperfree 免跳線模式

支援光碟 • 驅動程式、工具軟體、防毒軟體（試用版本 )、CyberLink

• 電壓範圍：+12V, +5V, +3.3V, 核心電壓

8.1 32 位元 /8.1 64 位元 /8 32

位元 /8 64 位元 /7 32 位元 /7 64 位元

• 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應

請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com148 149

接”。如果針腳上沒有放置跳線帽 , 這個

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除CMOS 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。148 149

Serial ATA3 接口 這裡有八組 Serial ATA3

(SATA3) 接口支援 SATA 數據

(SATA_3: 見第 1 頁第19項)

(SATA_4: 見第 1 頁第16項)

(SATA_5: 見第 1 頁第18項)

(SATA_6: 見第 1 頁第17項)

(SATA_7: 見第 1 頁第10項)

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

USB 2.0 擴充接頭 除了位於 I/O 面板的四個

紅外線模組接頭 這個接頭支援一個選配的模

USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

8 / 8 64 位元 / 7 / 7 64 位元作業系統中 :

在 Realtek 控制面板中點選”FrontMic”。調整”Recording

系統面板接頭 可接各種不同燈，電源開關及

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

電源指示燈接頭 請將機箱電源指示燈連接到

爍。在 S3/S4 或 S5 模式 ( 關

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

ATX 電源接頭 請將 ATX 電源供應器連接到這

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口 請注意，必需將帶有 ATX 12V

致供電故障。 5 18 45 18 4 序列埠 這個序列埠 COM1 支援一個序

主板上的Flash Memory晶片存儲了BIOS設置程序。啟動系統，在系統開機自檢(POST)

的過程中按下 <F2> 或 <Del> 鍵，就可進入 BIOS 設置程序，否則將繼續進行開機自檢

之常規檢驗。如果需要在開機自檢後進入 BIOS 設置程序，請按下 <Ctl> + <Alt> +

<Delete> 鍵重新啟動電腦，或者按下系統面板上的重開按鈕。功能設置程序儲存有主

板自身的和連接在其上的設備的缺省和設定的參數。這些訊息用於在啟動系統和系統

運行需要時，測試和初始化元件。有關 BIOS 設置的詳細訊息，請查閱隨機支援光碟

64 位元。主板附帶的支援光碟包含各種有助於提高主板效能的必要驅動和實用程式。

請將隨機支援光碟放入光碟機裡，如果系統的“自動運行”功能已啟用，銀幕將會

自動顯示主菜單。如果主菜單不能自動顯示，請查閱支援光碟內 BIN 文件夾下的 AS-

SETUP.EXE 文件並雙點它，即可調出主菜單。154 155
