MODE D'EMPLOI FM2A88X Pro+ ASROCK

en charge 2 ports USB 3.0 supplémentaires)

• Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial, Google Chrome-

Browser et Toolbar, Start8 (30 jours d’évaluation)

• Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP

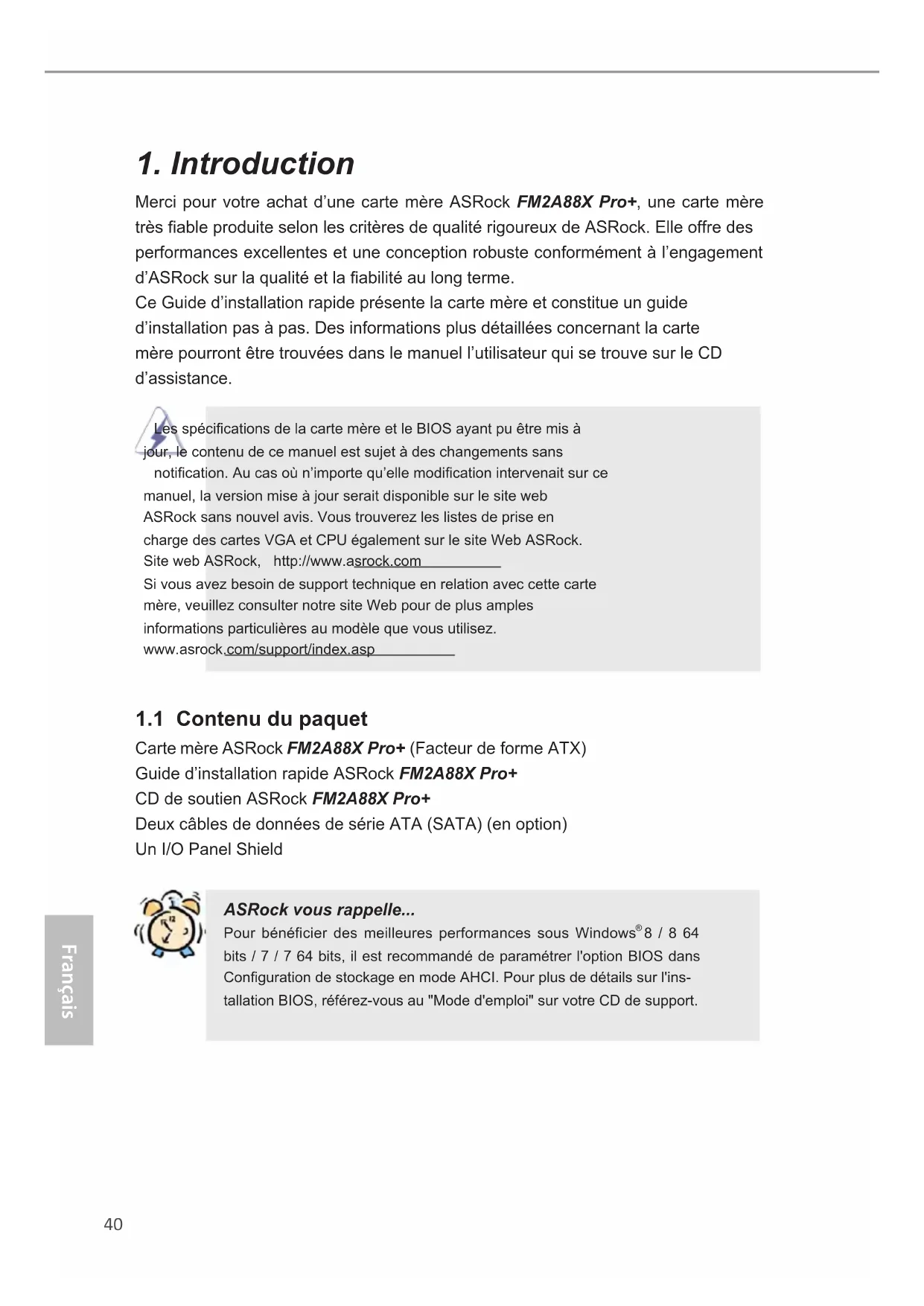

Merci pour votre achat d’une carte mère ASRock FM2A88X Pro+, une carte mère

trèsableproduiteselonlescritèresdequalitérigoureuxdeASRock.Elleoffredes

performances excellentes et une conception robuste conformément à l’engagement

d’ASRocksurlaqualitéetlaabilitéaulongterme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

 LesspécicationsdelacartemèreetleBIOSayantpuêtremisà 

jour, le contenu de ce manuel est sujet à des changements sans

 notication.Aucasoùn’importequ’ellemodicationintervenaitsurce 

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A88X Pro+ (Facteur de forme ATX)

Guide d’installation rapide ASRock FM2A88X Pro+

CD de soutien ASRock FM2A88X Pro+

Deux câbles de données de série ATA (SATA) (en option)

ASRock vous rappelle...

Pour bénéficier des meilleures performances sous Windows

bits / 7 / 7 64 bits, il est recommandé de paramétrer l'option BIOS dans

CongurationdestockageenmodeAHCI.Pourplusdedétailssurl'ins-

tallation BIOS, référez-vous au "Mode d'emploi" sur votre CD de support.40 41

• Facteur de forme ATX

• Accessoires de Carte mère

• Prend en charge les processeurs à socket FM2+ 95W /

• AMD A88X (Bolton-D4)

• Compatible avec la Technologie de Mémoire à Canal

• 2 x slots DIMM DDR3

• Supporter DDR3 2133/1866/ 1600/1333/1066 non-ECC,

sans amortissement mémoire

• Capacité maxi de mémoire système: 32GB

• PrendenchargeleproldemémoireextrêmeIntel

• 1 x slots PCI Express 3.0 x16

* PCIE 3.0 est uniquement pris en charge le processeur

FM2+. Avec le processeur FM2, seul PCIE 2.0 est pris

• 1 x slot PCI Express 2.0 x16 (PCIE5 à mode x4)

• APU AMD Radeon HD 8000/7000 série graphiques

A-series DirectX 11.1, Pixel Shader 5.6 avec processeur

• DirectX 11, Pixel Shader 5.0 avec processeur FM2.

• mémoire partagée max 2GB

• Output de VGA Duel: supporter DVI et D-Sub ports par

les controleurs de display independents

• Prend en charge le Dual-link DVI-D avec une résolution

maximale jusqu’à 2560x1600 @ 60Hz42 43

• Prend en charge le D-Sub avec une résolution

maximale jusqu’à 1920x1600 @ 60Hz

• Supporte AMD Steady Video

fonctionnalité de traitement post-vidéo pour réduction

automatique des tremblements dans les clips vidéo en

• Prise en charge de la fonction HDCP avec ports DVI-D

• Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

• Prise en charge de la détection de câble LAN

• PrendenchargelanormeEnergyEfcientEthernet

(Ethernetàefcacitéénergétique)802.3az

• 4 x ports USB 2.0 par défaut

• 2 x ports USB 3.0 par défaut (AMD A88X (Bolton-D4))

• 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

• Prise HD Audio: Entrée Ligne / Haut-parleur frontal /

• 8 x connecteurs 6,0 Gb/s SATA3, prise en charge des-

fonctions RAID (RAID 0, RAID 1, RAID 5 et RAID 10),

NCQ, AHCI et « Connexion à chaud »

• 1 x En-tête du module infrarouge

• 1 x En-tête de port COM

• 1 x port sortie SPDIF42 43

• 1 x LED di accensione

• 1 x Connecteur pour ventilateur de CPU (br. 4)

• 2 x Connecteur pour ventilateur de Châssis (2 x br. 4)

• 1 x br. 24 connecteur d’alimentation ATX

• 1 x br. 8 connecteur d’alimentation 12V ATX

• 1 x Connecteur audio panneau avant

• 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0

en charge 2 ports USB 3.0 supplémentaires) supplé-

• 64Mb AMI UEFI Legal BIOS avec support GUI

• Support du “Plug and Play”

• Compatible pour événements de réveil ACPI 1.1

• Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial, Google Chrome-

Browser et Toolbar, Start8 (30 jours d’évaluation)

• Détection de la température de l’UC

• Mesure de température de la carte mère

• Tachéomètre ventilateur CPU Ventilateur

• Tachéomètre ventilateur Châssis Ventilateur

• Ventilateur silencieux pour unité CPU/boîtier

• Commande de ventilateur CPU/boîtier à plusieurs

• Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

etréinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

duCMOS.Veuilleznoterquelemotdepasse,ladate,l’heure,leprol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

En-tête USB 2.0 A côté des quatre ports USB

2.0 par défaut sur le panneau

E/S, il y a deux embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut

Connecteurs Série ATA3 Ces huit connecteurs Série

(SATA_1: voir p.1 No. 8)

ATA3 (SATA3) prennent en

(SATA_2: voir p.1 No. 7)

charge les câbles SATA pour

(SATA_3 voir p.1 No. 19)

les périphériques de stockage

(SATA_4 voir p.1 No. 16)

internes. L’interface SATA3

(SATA_5 voir p.1 No. 18)

actuelle permet des taux

(SATA_6 voir p.1 No. 17)

transferts de données pouvant

(SATA_7 voir p.1 No. 10)

aller jusqu’à 6,0 Gb/s.

(SATA_8 voir p.1 No. 9)

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages irré-

En-tête du module infrarouge Cet en-tête supporte un module

infrarouge optionnel de

transfert et de réception sans

En-tête USB 3.0 En plus des deux ports USB

3.0 par défaut sur le panneau

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

Connecteur audio panneau C’est une interface pour

un câble avant audio en façade

qui permet le branchement et

le contrôle commodes de

périphériques audio.

 1.L’audioàhautedénition(HDA)prendenchargeladétectiondeche, 

 maisleldepanneausurlechâssisdoitprendreenchargeleHDApour 

fonctionner correctement. Veuillez suivre les instructions dans notre

 manueletlemanueldechâssisaninstallervotresystème.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

Pour les systèmes d’exploitation Windows

8 / 8 64 bits / 7 / 7 64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

plusieurs fonctions du

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

  châssis.Vouspouvezcongurerlafaçondemettrevotresystèmehors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

  connectezlepanneauavantdevotrechâssissurcettebarrette,vériez

  bienàfairecorrespondreleslsetlesbroches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

Connecteur pour châssis

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

lelnoiràlabrochedeterre.

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

 connecteuretbrancherlel

noir sur la broche de terre.

En-tête d’alimentation ATX Veuillez connecter l’unité

d’alimentation ATX sur cet en-

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

20-Installation de l’alimentation électrique ATX

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur ATX 12V Veuillez connecter une unité

d’alimentation électrique ATX

12V sur ce connecteur. 5 18 4 (CHA_FAN2 br. 4)

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5. 4-Installation d’alimentation à 4 broches ATX 12V En-tête de port COM Cette en-tête de port COM est (COM1 br.9) utilisée pour prendre en charge (voir p.1 No. 23) un module de port COM. 5 18 4 Connecteur sortie SPDIF (2-pin HDMI_SPDIF1)

Veuillez brancher le

connecteur SPDIF_OUT

d’une carte VGA HDMI

sur cette embase à l’aide

2. Informations sur le BIOS La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous

démarrez l’ordinateur, veuillez presser <F2> ou <Del> pendant le POST (Power-On-

Self-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si

vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en

pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier

du système. Vous pouvez également redémarrer en éteignant le système et en le

rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un

programmepilotéparmenu,quivouspermetdefairedélerparsesdiverssous-

menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées

surleBIOS,veuillezconsulterleGuidedel’utilisateur(chierPDF)dansleCD

3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft

8 / 8 64 bits / 7 / 7 64 bits. Le CD technique livré avec cette carte mère contient les

pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère.

Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu prin-

cipals’afcheautomatiquementsi“AUTORUN”estactivédansvotreordinateur.Si

le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique

lechier“ASSETUP.EXE”dansledossierBINetdouble-cliquezdessuspouraf-
