BEDIENUNGSANLEITUNG FM2A88X Pro+ ASROCK

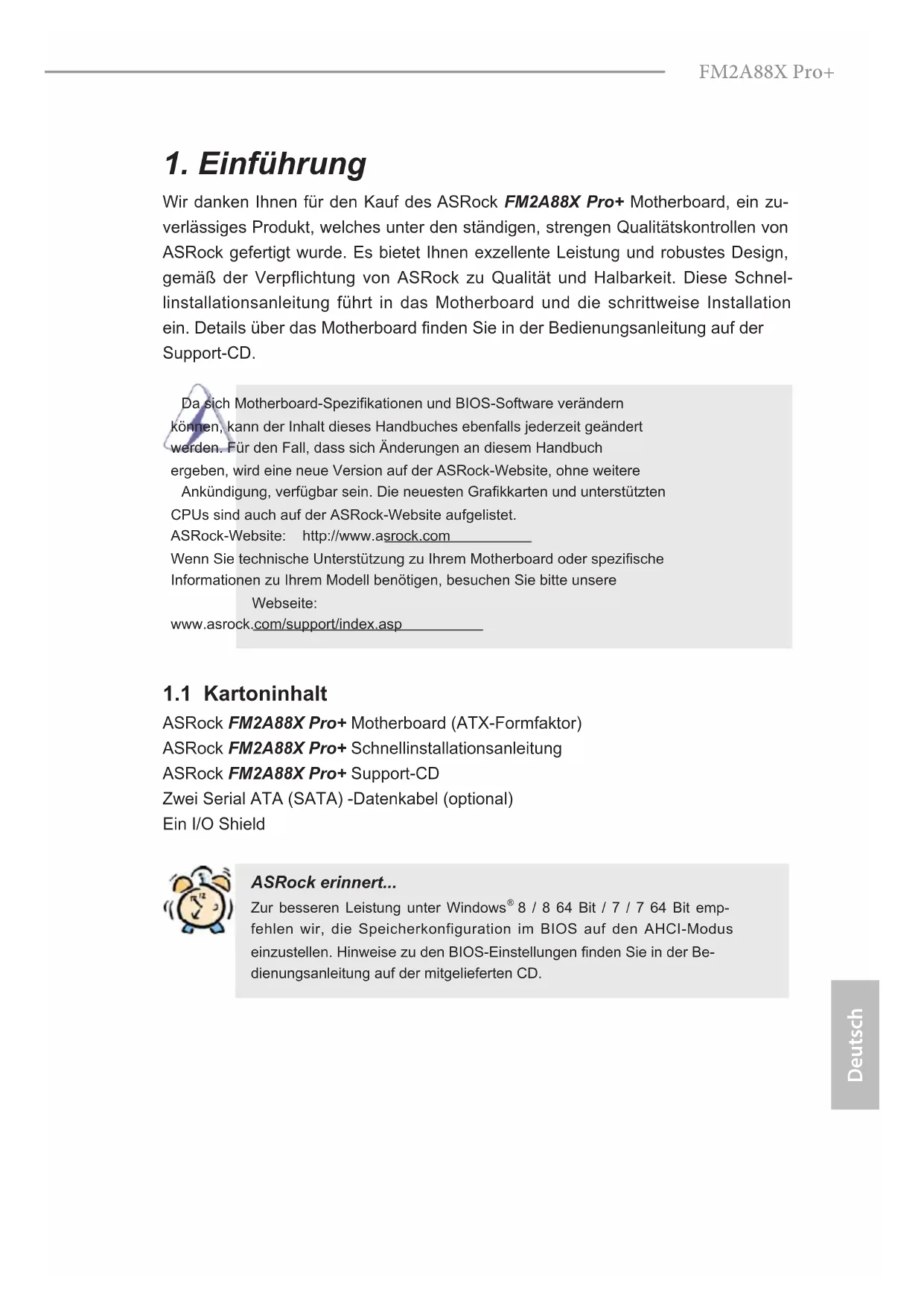

Wir danken Ihnen für den Kauf des ASRock FM2A88X Pro+ Motherboard, ein zu-

verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein.DetailsüberdasMotherboardndenSieinderBedienungsanleitungaufder

 DasichMotherboard-SpezikationenundBIOS-Softwareverändern 

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

 Ankündigung,verfügbarsein.DieneuestenGrakkartenundunterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

WennSietechnischeUnterstützungzuIhremMotherboardoderspezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

ASRock FM2A88X Pro+ Schnellinstallationsanleitung

Zur besseren Leistung unter Windows

8 / 8 64 Bit / 7 / 7 64 Bit emp-

fehlen wir, die Speicherkonfiguration im BIOS auf den AHCI-Modus

einzustellen.HinweisezudenBIOS-EinstellungenndenSieinderBe-

dienungsanleitung auf der mitgelieferten CD.28 29

• Unterstützt Prozessoren für Sockel FM2+ (95 W) / FM2

• Unterstützung von Dual-Kanal-Speichertechnologie

• 2 x Steckplätze für DDR3

• Unterstützt DDR3 2133/1866/1600/1333/1066 non-

ECC, ungepufferter Speicher

• Max. Kapazität des Systemspeichers: 32GB

• Unterstützt Intel

ExtremeMemoryProle(XMP)1.3/1.2

• UnterstütztAMDMemoryProle(AMP)

• 1 x PCI Express 3.0 x16-Steckplätze

* PCIE 3.0 wird nur mit FM2+-Prozessor unterstützt.FM2-

Prozessor unterstützt nur PCIE 2.0.

• 1 x PCI Express 2.0 x16-Steckplatz (PCIE5: x4-Modus)

• 3 x PCI Express 2.0 x1-Steckplätze

• 2 x PCI -Steckplätze

• Unterstützt AMD Quad CrossFireX TM

• IntegrierteGrakkartederAMDRadeonHD

8000/7000-Serie in APU der A-Serie

• DirectX 11.1, Pixel Shader 5.6 mit FM2+-Prozessor.

DirectX 11, Pixel Shader 5.0 mit FM2-Prozessor.

• Maximal gemeinsam genutzter Speicher 2GB

• Doppel-VGA Ausgabe: unterstützt DVI und D-Sub Ports

durch unabhängige Bildschirmanzeige Kontrolleure

• Unterstützt Dual-link DVI-D mit einer maximalen

Auösungvon2560x1600bei60Hz

• UnterstütztD-SubmiteinermaximalenAuösungvon

1920 x 1200 bei 60 Hz28 29

• Unterstützt AMD Steady Video

Funktion der Videonachbearbeitung für automatische

Reduzierung von Bildschwankungen bei Heim-/Online-

• Unterstützt HDCP-Funktion mit DVI-D-Port

• Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe

NE5532 (unterstützt erstklassigen Headset-

Verstärker mit bis zu 600 Ohm)

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Unterstützt Wake-On-LAN

• Unterstützt LAN-Kabelerkennung

• UnterstütztenergieefzientesEthernet802.3az

• Unterstützt PXE E/A-An-

• 1 x PS/2-Mausanschluss

• 1 x PS/2-Tastaturanschluss

• 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und

• HD Audiobuchse: Audioeingang / Lautsprecher vorne /

• 8 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID-

(RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-, AHCI-

und „Hot Plugging“-Funktionen30 31

• 1 x Infrarot-Modul-Header

• 1 x COM-Anschluss-Header

• 1 x SPDIF-Ausgang

• 1 x Betriebs-LED-Header

• 1 x CPUlüfter-Anschluss (4-pin)

• 2 x Gehäuselüfter-Anschluss (2 x 4-pin)

• 1 x 24-pin ATX-Netz-Header

• 1 x 8-pin anschluss für 12V-ATX-Netzteil

• 1 x Anschluss für Audio auf der Gehäusevorderseite

• 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

• USB 2.0-Anschlüsse)

• 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

• Unterstützung für “Plug and Play”

• ACPI 1.1-Weckfunktionen

• DRAM, VDDP, VDDR Stromspannung Multianpassung

• Motherboardtemperaturerkennung

• Drehzahlmessung für CPUlüfter

• Drehzahlmessung für Gehäuselüfter

• Geräuscharmer CPU-/Gehäuselüfter

• MehrstugeGeschwindigkeitsteuerungfürCPU-/

• Gehäuselüfter Spannungsüberwachung: +12V, +5V,

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com32 33

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt”sind,bzw.esbendetsicheine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum,Uhrzeit,benutzerdeniertesProl,1394GUIDundMAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

USB 2.0-Header Zusätzlich zu den vier

üblichen USB 2.0-Ports an den

(siehe S.1 - No. 21)

 I/O-Anschlüssenbendensich

Motherboard. Pro USB 2.0-

(siehe S.1 - No. 20)

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

Seriell-ATA3-Anschlüsse Diese acht Serial ATA3-

(SATA_1: siehe S.1 - No. 8)

(SATA_2: siehe S.1 - No. 7)

unterstützten SATA-Datenkabel

(SATA_3: siehe S.1 - No. 19)

(SATA_4: siehe S.1 - No. 16)

Massenspeichergeräte. Die

(SATA_5: siehe S.1 - No. 18)

aktuelle SATA3- Schnittstelle

(SATA_6: siehe S.1 - No. 17)

(SATA_7: siehe S.1 - No. 10)

Datenübertragungsrate bis

(SATA_8: siehe S.1 - No. 9)

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Infrarot-Modul-Header Dieser Header unterstützt ein

optionales, drahtloses Sende-

(siehe S.1 - No. 22)

und Empfangs-Infrarotmodul.

USB 3.0-Header Neben zwei Standard-USB

Header kann zwei USB 3.0-

1 IntA_PB_D+DummyIntA_PB_D-GNDIntA_PB_SSTX+GNDIntA_PB_SSTX- IntA_PB_SSRX+ IntA_PB_SSRX-VbusVbusIntA_PA_SSRX-IntA_PA_SSRX+GNDIntA_PA_SSTX-IntA_PA_SSTX+GNDIntA_PA_D-IntA_PA_D+34 35

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

seite Ihres Gehäuses,

(siehe S.1 - No. 25)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

 1.HighDenitionAudiounterstütztJackSensing(automatischeErkennung 

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

Bei den Betriebssystemen Windows

8 / 8 64 Bit / 7 / 7 64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

System Panel-Header Dieser Header unterstützt

mehrere Funktion der

(siehe S.1 - No. 13)

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

  ses.Siekönnenkongurieren,wiedasSystemmitHilfedes

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

  blinkt,wennsichdasSystemimRuhezustandS1bendet.DieLED

  schaltetsichaus,wennsichdasSystemindenModiS3/S4bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Betriebs-LED-Header Bitte schließen Sie die

Betriebs-LED des Gehäuses

(siehe S.1 - No. 15)

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Gehäuselautsprecher-Header Schließen Sie den

Gehäuselautsprecher an

(siehe S.1 - No. 12)

Gehäuselüfteranschlüsse Verbinden Sie die Lüfterkabel

mit den Lüfteranschlüssen,

wobei der schwarze Draht an

den Schutzleiterstift

CPU-Lüfteranschluss Verbinden Sie das CPU -

Lüfterkabel mit diesem

Anschluss und passen Sie den

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

ATX-Netz-Header Verbinden Sie die ATX-

Stromversorgung mit diesem

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modiziertentraditionellen20-pol.ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss Bitte schließen Sie an diesen

Anschluss die ATX 12V

COM-Anschluss-Header Dieser COM-Anschluss-

Header wird verwendet, um

(siehe S.1 - No. 23)

ein COM-Anschlussmodul zu

(siehe S.1 - No. 24)

5 18 45 18 4 Bitte verbinden Sie den

einer HDMI-VGA-Karte

über ein Kabel mit dieser

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan-

gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup

gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System

über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf

der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein

menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrol-

len und die vorab festgelegten Optionen auswählen können. Für detaillierte Infor-

mationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der

Dieses Motherboard unterstützt eine Reiche von Microsoft

temen: 8 / 8 64-Bit / 7 / 7 64-Bit. Die Ihrem Motherboard beigefügte Support-CD en-

thält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen

Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr

CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der

CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges-

teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und

die Programme werden dann automatisch installiert.40 41
