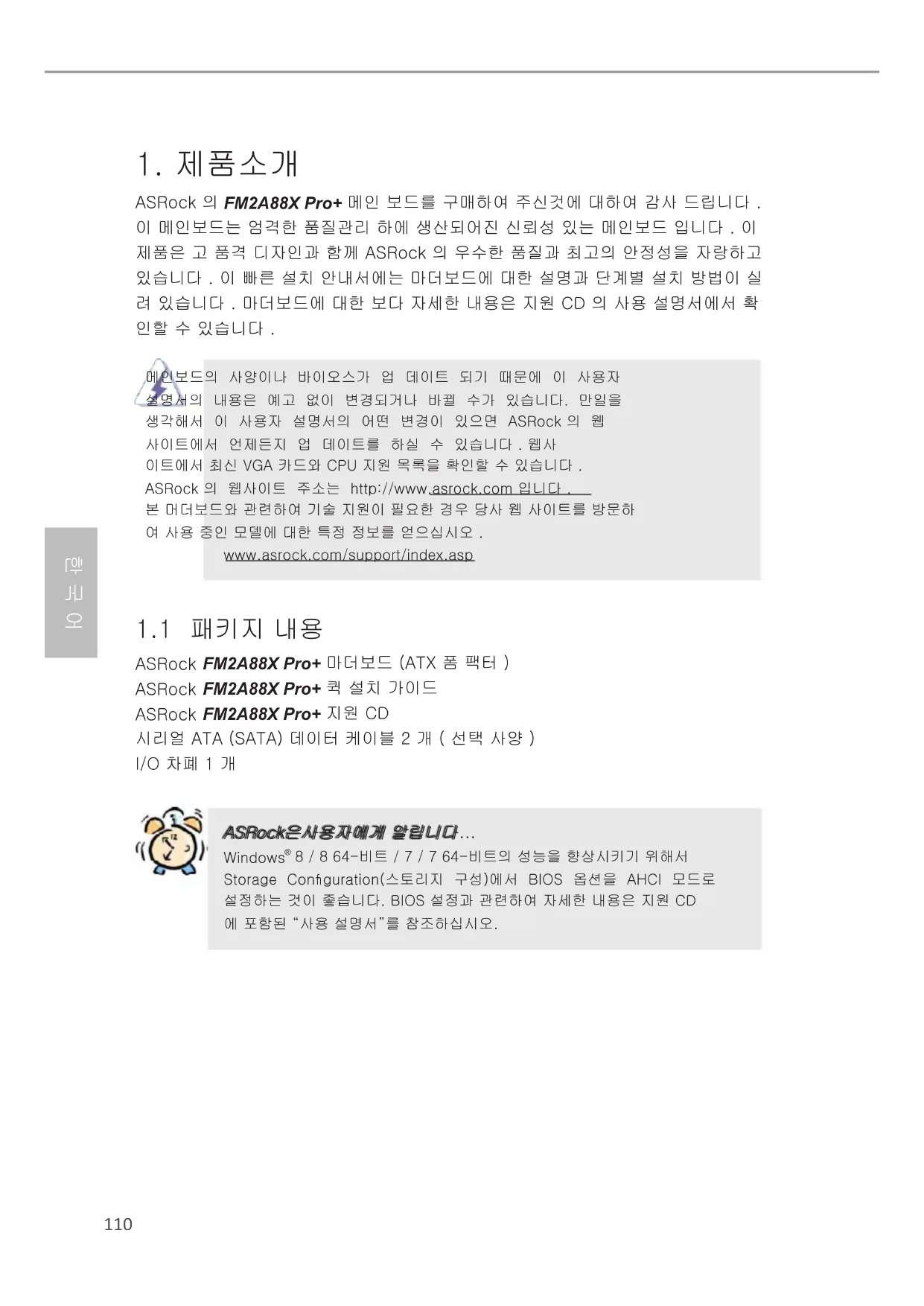

1. 제품소개 ASRock 의 FM2A88X Pro+ 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실려 있습니다 . 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사용 설명서에서 확인할 수 있습니다 . 메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자 설명서의 내용은 예고 없이 변경되거나 바뀔 수가 있습니다. 만일을 생각해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트에서 언제든지 업 데이트를 하실 수 있습니다 . 웹사 이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다 . ASRock 의 웹사이트 주소는 http://www.asrock.com 입니다 . 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하 여 사용 중인 모델에 대한 특정 정보를 얻으십시오 .

www.asrock.com/support/index.asp 1.1 패키지 내용 ASRock FM2A88X Pro+ 마더보드 (ATX 폼 팩터 )ASRock FM2A88X Pro+ 퀵 설치 가이드ASRock FM2A88X Pro+ 지원 CD 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 사양 )I/O 차폐 1 개 ASRock은사용자에게 알립니다

8 / 8 64-비트 / 7 / 7 64-비트의 성능을 향상시키기 위해서 Storage Conguration(스토리지 구성)에서 BIOS 옵션을 AHCI 모드로 설정하는 것이 좋습니다. BIOS 설정과 관련하여 자세한 내용은 지원 CD에 포함된 “사용 설명서”를 참조하십시오.110 111

CPU • 소켓 FM2+ 95W / FM2 100W 프로세서에 대한 지원

칩셋 • AMD A88X (Bolton-D4)

메모리 • 듀얼 채널 메모리 기술 지원

• 최대 시스템 메모리 용량 : 32GB

익스트림 메모리 프로파일 (XMP)1.3/1.2 지원

• AMD 메모리 프로파일 (AMP) 지원

확장 슬롯 • 1 x PCI Express 3.0 x16 슬롯

* PCIE 3.0 은 FM2+ CPU 에서만 지원됩니다 . FM2

• 경우 PCIE 2.0 만 지원합니다 .

• 1 x PCI Express 2.0 x16 슬롯 (PCIE5: x4 모드 )

• 3 개의 PCI Express 2.0 x1 슬롯

온보드 VGA • A 시리즈 APU 에 통합된 AMD Radeon HD 8000/7000

• FM2+ CPU 의 경우 DirectX 11.1, Pixel Shader 5.6 탑

재 . FM2 CPU 의 경우 DirectX 11, Pixel Shader 5.0 탑

• 더블 VGA 수출 : DVI 와 D-Sub 포트 독립 디스플레이

• 최대 해상도 2560x1600 @ 60Hz 까지 Dual-link DVI-D

• 최대 해상도 1920x1200 @ 60Hz 까지 D-Sub 지

2.0 지원 : 홈 / 온라인 비디오의

자동 떨 림감소를 위한 새로운 비디오 포스트 프로세싱

• DVI 포트를 이용한 HDCP 기능 지원

• DVI 포트를 이용한 1080p Blu-ray (BD) / HD-DVD 재

NE5532 ( 최대 600 옴의 프리미엄 헤드셋 증폭기 지

• 절전형 이더넷 802.3az 지원

후면판 I/O • 1 개 PS/2 마우스 포트

• 2 개디폴트 USB 3.0 포트 (AMD A88X (Bolton-D4))

• 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-

• 오디오 잭 : 라인 인 / 전방 스피커 / 마이크

저장 장치 • 8 개 의 SATA3 6.0Gb/s 커넥터 , RAID (RAID 0, RAID 1,

RAID 5 및 RAID 10), NCQ, AHCI 및 “ 핫 플러그 ” 기능

• CPU 팬 커넥터 1 개 (4 핀 )

• 섀시 팬 커넥터 2 개 (4 핀 2 개 )

• 24 핀 ATX 전원 헤더 1 개

• 8 핀 ATX 12V 파워 콘넥터 1 개

• USB 2.0 헤더 2 개 (4 개의 추가 USB 2.0 포트를 지원하

• AMD A88X (Bolton-D4) 의 USB 3.0 헤더 1 개 (USB

3.0 포트 2 개 지원 )112 113

BIOS • 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 1.1 웨이크 - 업 이벤트와의 호환

• 점퍼 프리 지원 ; SMBIOS 2.3.1 지원

• DRAM, VDDP, VDDR 전압 멀티 조절

지원 CD • 드라이버 , 유틸리티 , 안티바이러스 소프트웨어 ( 시험

판 ), CyberLink MediaEspresso 6.5 평가판 , Google

Chrome Browser 및 Toolbar, Start8 (30 일 시험판 )

• CPU 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속도계

• 섀시 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속도계

• CPU/ 섀시 팬 멀티스피드 컨트롤

• 전압 감시 기능 : +12V,+5V,+3.3V,Vcore

OS • 마이크로 소프트 Windows

8.1 32 비트 /8.1 64 비트 /8

32 비트 /8 64 비트 /7 32 비트 /7 64 비트

• ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )

상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 .

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 .

점퍼 캡이 핀 위에 있을 때 , 점퍼는

그림은 3 개의 핀 중 1-2 번 핀이

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을

CMOS 초기화 (CLRCMOS1, 3 핀 점퍼 ) (1 페이지 , 14 번 항목 참조 )

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 .

시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원

공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해

야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프

로파일 , 1394 GUID, MAC 주소가 삭제됩니다 .

(2 페이지 , 21 번 항목 참조 )

(9 핀 USB8_9)(2 페이지 , 20 번 항목 참조 ) 1.4 온보드 헤더 및 커넥터

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마

세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !

시리얼 ATA3 커넥터 8 개의 시리얼 ATA3 (SATA_1: 1 페이지 , 8 번 항목 참조 ) (SATA3) 커넥터는 내부 저장 (SATA_2: 1 페이지 , 7 번 항목 참조 ) 장치용 SATA 데이터 케이블 (SATA_3: 1 페이지 , 19 번 항목 참조 ) 을지원합니다 . 커넥터가 내부 (SATA_4: 1 페이지 , 16 번 항목 참조 ) 기억 장치용 SATA 케이블을 (SATA_5: 1 페이지 , 18 번 항목 참조 ) 지원합니다 . 현재의 SATA3 (SATA_6: 1 페이지 , 17 번 항목 참조 ) 인터페이스는 최고 6.0 Gb/s의 (SATA_7: 1 페이지 , 10 번 항목 참조 ) 데이터 전송 속도를지원합니다 . (SATA_8: 1 페이지 , 9 번 항목 참조 ) 본 머더보드에는 I/O 패널에 있

는 4 개의 기본 USB 2.0 포트

외에도 USB 2.0 헤더가 2 개 있

습니다 . 각각의 USB 2.0 헤더

는 2 개의 USB 2.0 포트를 지원

적외선 모듈 헤더 이 헤더는 선택품목인 무선 (5 핀 IR1) 적외선 송수신 모듈을 (2 페이지 , 22 번 항목 참조 ) 지원합니다 . SATA_5 SATA_6SATA_3 SATA_4 SATA_7 SATA_8SATA_1 SATA_2 DUMMYGNDGND P+7

USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적 (19 핀 USB3_2_3) USB 3.0 포트 이외에도 마더보 (2 페이지 , 드에 1 개의 USB 3.0 헤더가 있 6 번 항목 참조 )

습니다 . 이 USB 3.0 헤더는 2 개

의 USB 3.0 포트를 지원할 수 있

1 IntA_PB_D+DummyIntA_PB_D-GNDIntA_PB_SSTX+GNDIntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbusIntA_PA_SSRX-IntA_P A_SSRX+ GNDIntA_PA_SSTX-IntA_PA_SSTX+GNDIntA_PA_D-IntA_PA_D+116 117

전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를

( 2 페이지 , 25 번 항목 참조 )

1. High Denition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설

명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을

C. Ground (GND) 을 Ground (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .

이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .

8 / 8 64 비트 / 7 / 7 64 비트 OS 의 경우 :

( 리코딩 볼륨 ) 을 조정합니다 .

시스템 콘넥터 이 콘넥터는 시스템 전면 패

(2 페이지 , 13 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치, 시스템 상태 표시등을 아래의 핀 할당

에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

섀시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스

템을 끄는방법을 구성할 수 있습니다 .

전원 LED 헤더 시스템 전원 상태를 표시하려

(2 페이지 , 15 번 항목 참조 )

다 . S1 상태에서는 LED 가 계

속 깜박입니다 . S3/S4 상태 또

(2 페이지 , 12 번 항목 참조 )

섀시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적

재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 LED

가 계속 깜박입니다. 시스템이 S3/S4 대기 상태 또는 전원 꺼짐(S5) 상태

에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이

브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로

전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커

등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때

와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

(2 페이지 , 11 번 항목 참조 )

(2 페이지 , 3 번 항목 참조 )

CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에

(2 페이지 , 2 번 항목 참조 )

본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속

도 제어기능없이도 3핀 CPU 팬을 성공적으로 작동할 수 있습니다. 본 머

더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결

이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,

종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이

가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,

Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .

(2 페이지 , 5 번 항목 참조 )

ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린

(2 페이지 , 1 번 항목 참조 )

없습니다 . 5 18 4 비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은

여전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채

용하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀

(2 페이지 , 24 번 항목 참조 )

(2 페이지 , 23 번 항목 참조 )

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 .

컴퓨터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는

<Del> 키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST

는 테스트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하

기 원하신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋

버튼을 눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용

하기 편하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미

리 정해진 값 중에서 선택할 수 있도록 되어 있습니다. 바이오스 셋업에 대한 보다 상

세한 정보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 :

8/8 64 비트 /7/7 64 비트 . 메인보드에 필요한 드라이버와 사용자 편의를 위해 제

공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄 것입니다 . 보조 CD 를 사용하

여 시작하시려면 , CD-ROM 드라이브에 CD 를 넣어주시기 바랍니다 . 만일 고객님

의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메뉴를 모니터에 디스플레

이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의

디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기

ASSETUP.EXE, D: 는 CD-ROM 드라이브 )120 121
