BRUKSANVISNING TSA 230 STIHL

Innehållsförteckning

1 Om denna bruksanvisning.... 98
2 Säkerhetsanvisningar.... 99
3 Reaktionskrafter....104

4 Arbetsteknik.... 105

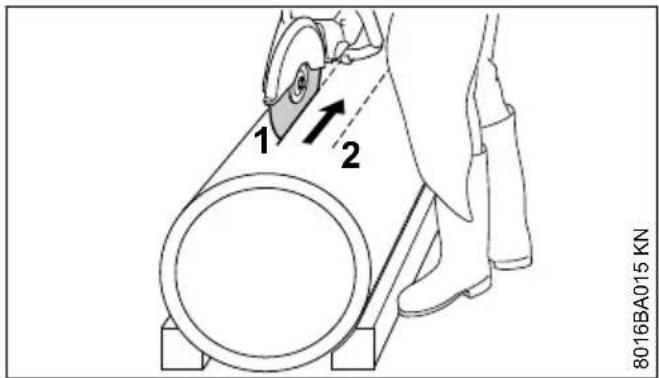

5 Exempel på användning.... 106
6 Kapskivor.... 109
7 Kapskivor av plast....109
8 Diamantskivor.... 110
9 Montering/byte av kapskivan.... 112

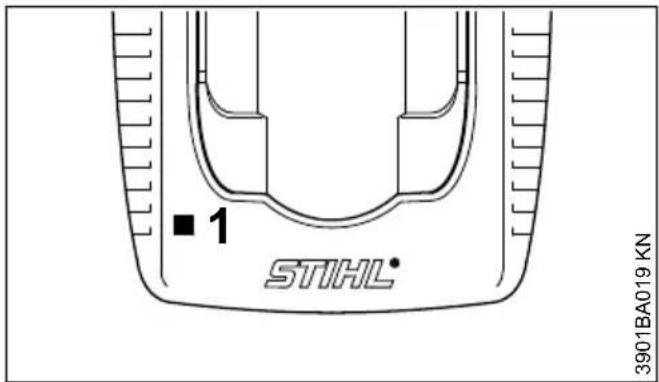

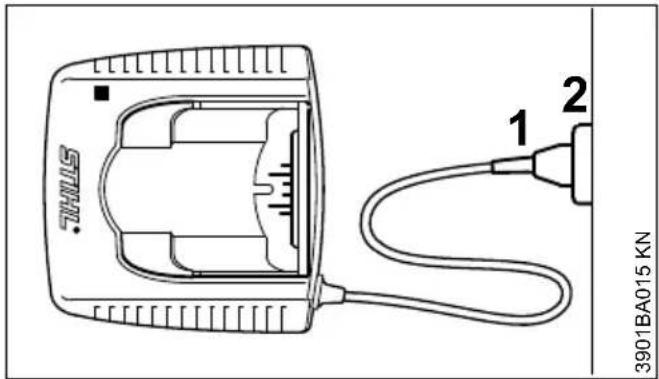

10 Elektrisk anslutning av laddaren.... 113

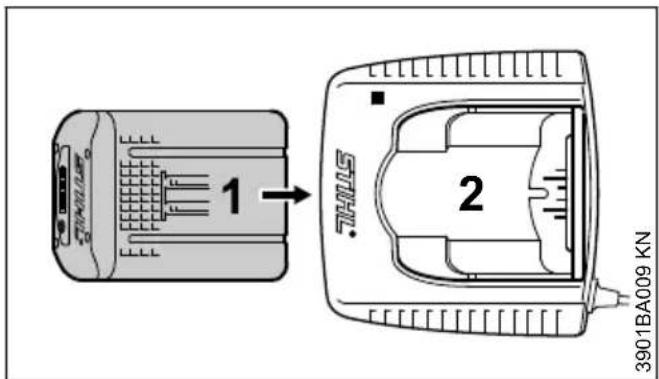

11 Ladda batteri.... 113

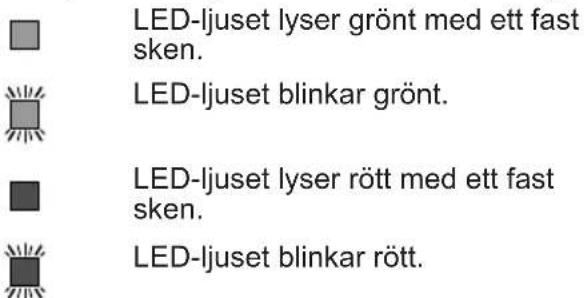

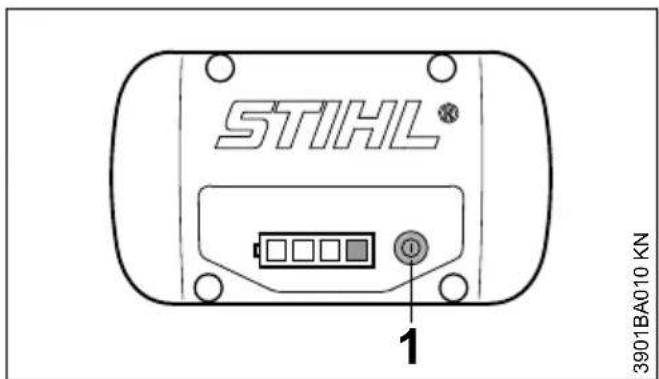

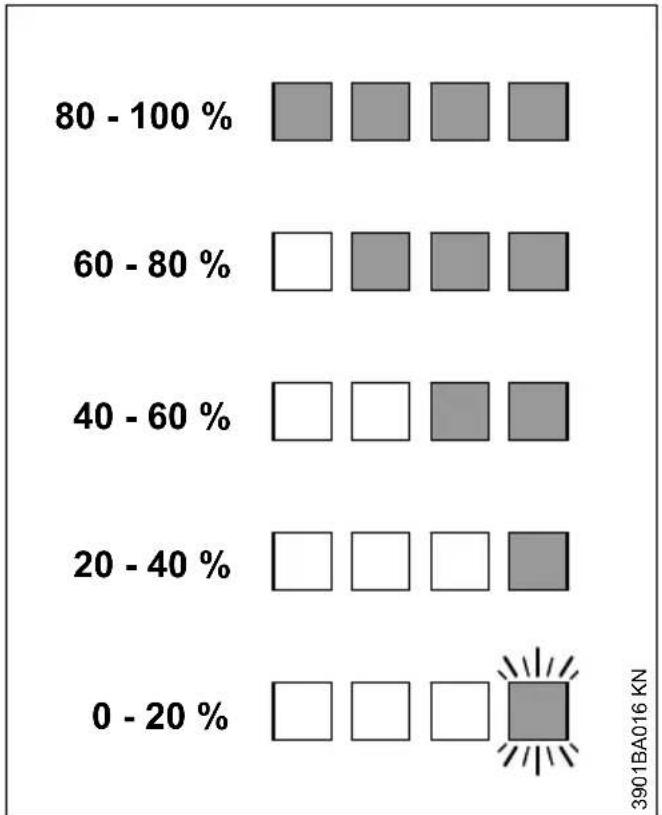

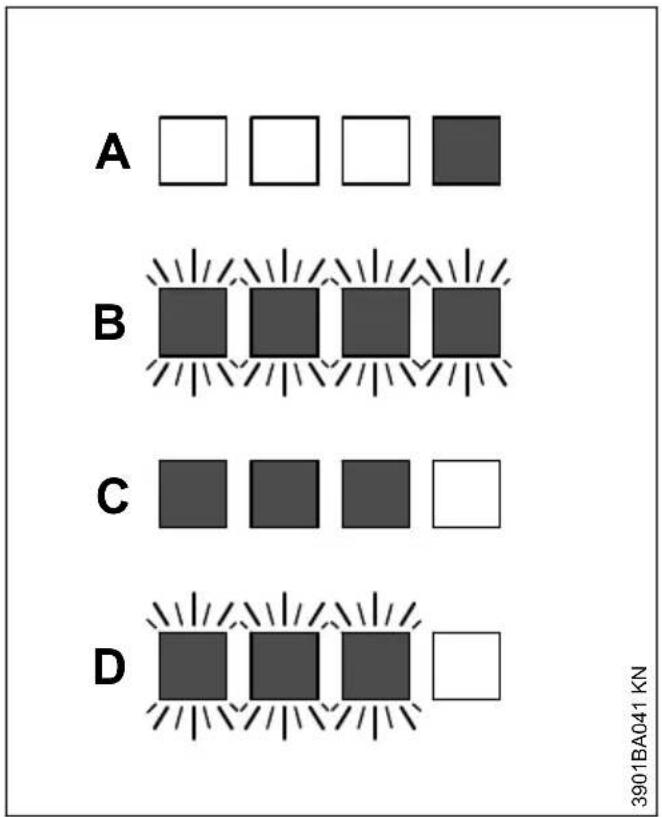

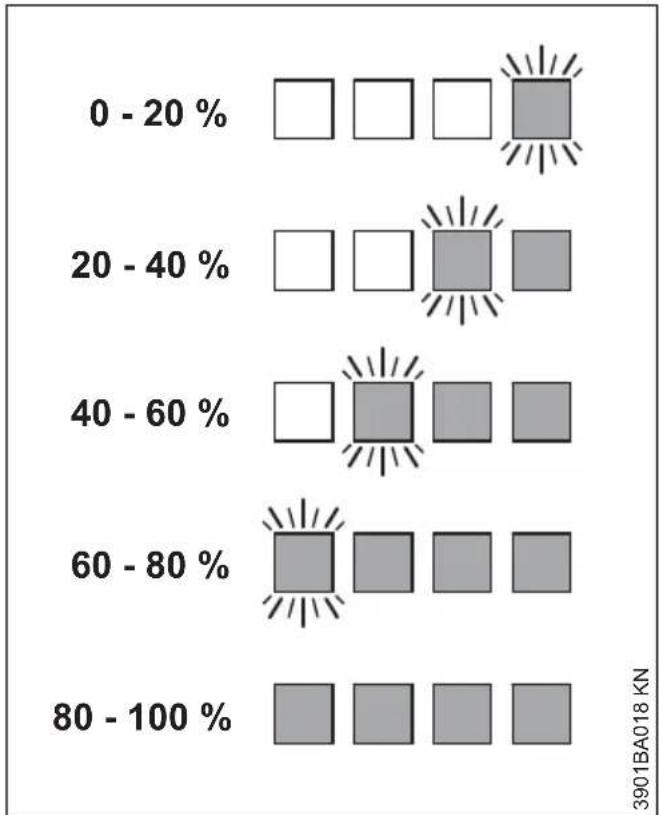

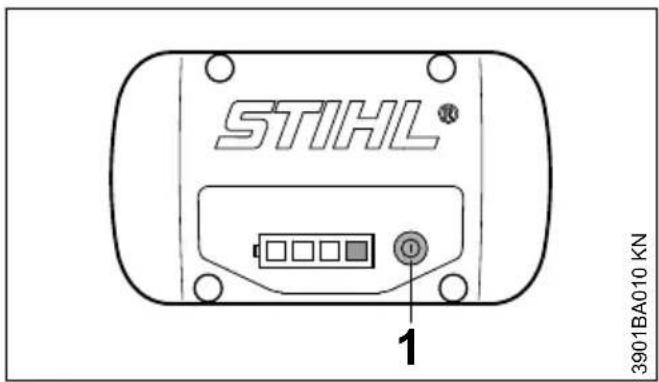

12 LED-lampor på batteriet....114

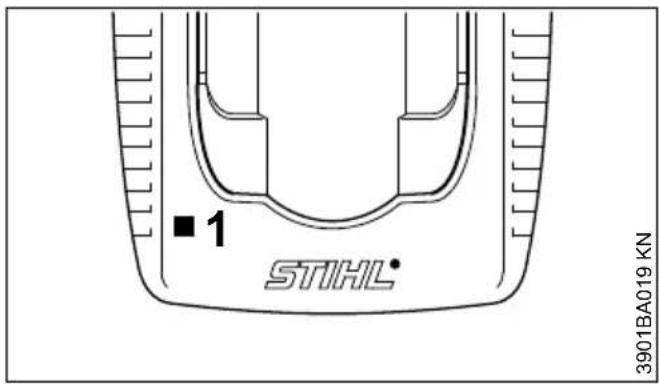

13 LED-lampa på laddaren.... 116

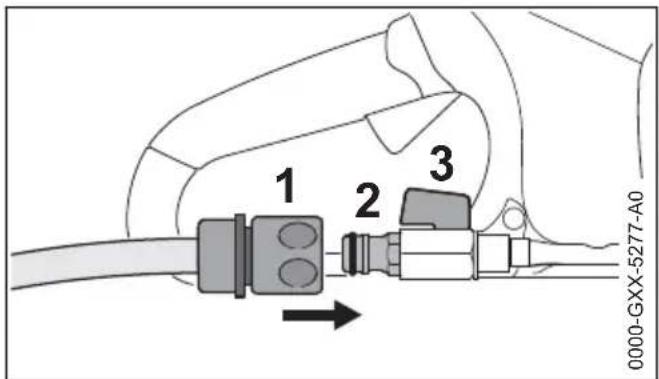

14 Anslutning till vattenledningen.... 116

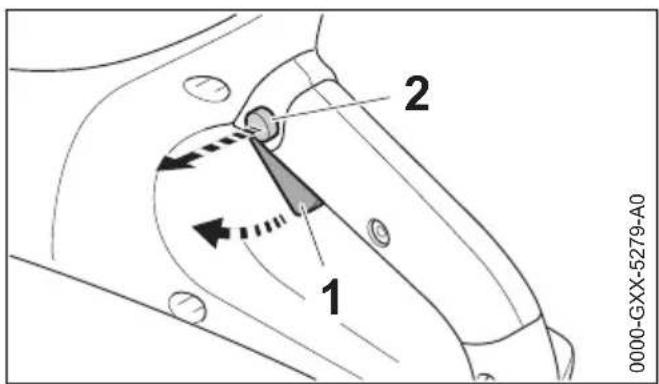

15 Påslagning av maskinen.... 116
16 Stäng av maskinen.... 117

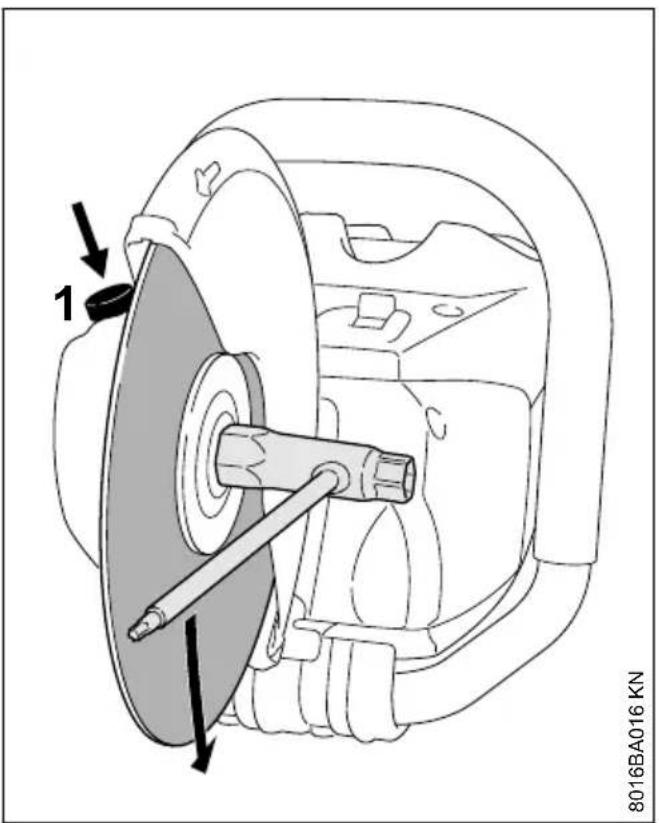

17 Förvaring av maskinen....118
18 Skötsel och underhåll....119
19 Minimera slitage och undvik skador.....119

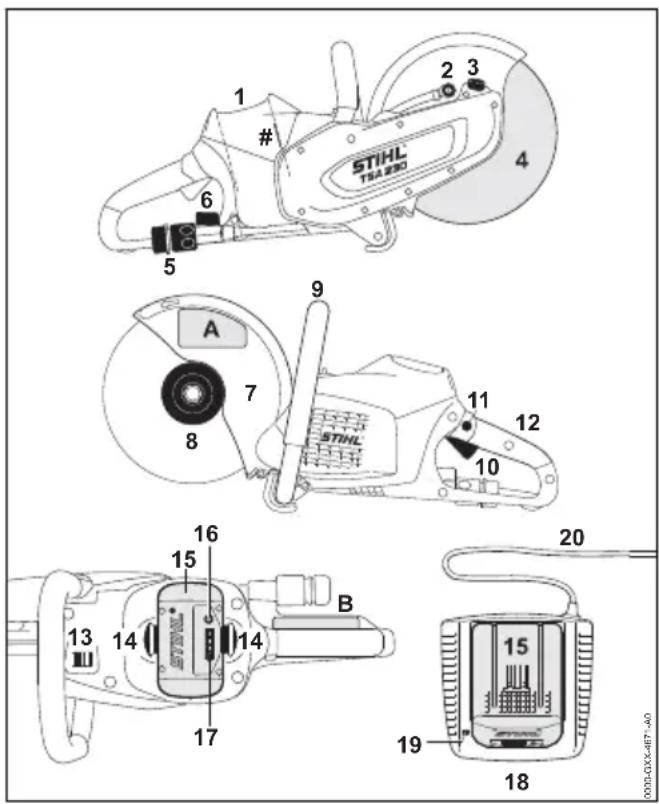

20 Viktiga komponenter.... 120
21 Tekniska data....120
22 Åtgärda driftstörningar.... 122
23 Reparationsanvisningar.... 123
24 Avfallshantering.... 123
25 EU-försäkran om överensstämmelse.....123
26 UKCA-konformitetsdeklaration....123
27 Allmänna säkerhetsanvisningar för elverk- tyg.... 124

Hej!

Tack för att du valt en kvalitetsprodukt från STIHL.

Den här produkten har tillverkats med moderna metoder och under omfattande kvalitetskontroller. Vi vill göra allt vi kan för att du ska vara nöjd med den här produkten och kunna använda den utan problem.

Om du har frågor om produkten ber vi dig kontakta din återförsäljare eller vår försäljningsavdelning.

Hälsningar

Dr Nikolas Stihl

1 Om denna bruksanvisning

Denna bruksanvisning avser en batteridriven kapmaskin från STIHL, den kallas även maskinen i denna bruksanvisning.

1.1 Symboler

Alla symboler, som finns på maskinen är förklarade i denna skötselanvisning.

2 Säkerhetsanvisningar svenska

1.2 Markering av textavsnitt

WARNING

Varning för olycksrisk och skaderisk för personer samt varning för allvarliga materiella skador.

OBS!

Varning för skador på maskinen eller enstaka komponenter.

1.3 Teknisk vidareutveckling

STIHL arbetar ständigt med vidareutveckling av samtliga maskiner; vi måste därför förbehålla oss rätten till ändringar av leveransomfattningen när det gäller form, teknik och utrustning.

Det innebär att inga anspråk kan ställas utifrån information och bilder i den här bruksanvisningen.

Särskilda säkerhetsåtgärder krävs vid arbete med kapmaskinen, eftersom kapskivan arbetar med mycket hög rotationshastighet.

Läs hela bruksanvisningen före första användningstillfället och förvara den säkert för senare bruk. Att inte följa säkerhetsanvisningarna kan medföra livsfara.

2.1 Allmänt att observera

Följ gällande säkerhetsföreskrifter, t.ex. från Arbetsmiljöverket.

För arbetsgivare inom EU är riktlinjen 2009/104/EC förpliktigande – säkerhets- och häl- soskydd vid användning av maskiner och apparater i arbetet ska tillhandahållas av arbetsgivaren.

Användning av bullrande maskiner är enligt lag begränsad under vissa delar av dygnet i en del länder och regioner.

Om du använder kapmaskinen för första gången ska du låta försäljaren eller någon annan sakkunnig förklara hur maskinen ska hanteras eller gå en kurs.

Minderåriga får inte arbeta med kapmaskinen – undantag är de som fyllt 16 år och utbildas under uppsikt.

Håll barn, djur och åskådare borta.

Användaren är ansvarig för olycksfall eller faror som kan drabba andra personer eller deras egendom.

Kapmaskinen får endast lämnas vidare eller länas ut till personer som känner till modellen och dess användning – lämna alltid med bruksanvisningen.

Den som arbetar med kapmaskinen måste vara utvilad, frisk och i god kondition. Den som inte får anstränga sig av hälsoskäl ska rådfråga sin läkare före arbete med kapmaskinen.

Arbeta aldrig med kapmaskinen efter intag av alkohol, läkemedel eller droger som påverkar reaktionsförmågan.

Undvik arbete vid olämpligt väder (regn, snö, is och blåst) – ökad olycksrisk!

Ta ut batteriet ur kapmaskinen:

- Inför test-, justerings- och rengöringsarbete,

– vid användning resp. byte av kapskivan,

– vid på- och avmontering av tillbehör, vid inställningar,

– när du lämnar kapmaskinen,

– vid transport,

– vid förvaring,

– inför reparationer och underhåll,

– vid fara och nödsituationer.

På så sätt förhindras oavsiktlig start av motorn.

2.2 Avsedd användning

Kapmaskinen är endast avsedd för kapning. Den lämpar sig inte för att kapa trä eller träföremål.

Använd inte kapmaskinen för andra ändamål – olycksrisk!

Asbestdamm är ytterst skadligt för hälsan – kapa aldrig asbest!

Vi rekommenderar att kapmaskinen används till-sammans med STIHL-batterier av modellen AP.

Vid arbeten som inte genomförs på marken, får kapmaskinen endast användas med direkt isatt STIHL-batteri av modellen AP.

Gör inga ändringar på kapmaskinen – dessa kan äventyra säkerheten. STIHL ansvarar inte för några person- eller materialskador som uppkommer vid otillåten användning av tillsatsverktyg.

2.3 Klädsel och utrustning

Använd föreskriftsenliga kläder och utrustning.

Kläderna måste vara lämpliga och får inte hindra i arbetet. Använd tätt sit- tande kläder – overall men ingen arbetsrock

När man skär stål måste kläder av brandsäkert material (t.ex. skinn eller flamsäker bomull) användas. Använd inte syntetmaterial – brandrisk p.g.a. gnistbildning!

Kläderna måste vara rena från brännbar smuts (spån, bränsle, olja etc.).

Använd inte kläder som kan fastna i maskinens rörliga delar som sjal, slips eller smycken. Sätt upp och skydda långt hår.

Bär skyddsstövlar med bra grepp och stålhätta.

WARNING

För att minska risken för ögonskador ska tättslutande skyddsglasögon enligt standarden EN 166 användas. Se till att skyddsglasögonen sitter korrekt.

Använd ett personligt hörselskydd, t.ex. hörselkåpor.

Använd skyddshjälm om det finns risk för att föremål ramlar ner.

Under arbetet kan det bildas damm (t.ex. material från föremålet som sågas), ånga och rök – hälsorisk!

Vid dammbildning ska alltid en dammskyddsmask användas.

Om det är troligt att det uppstår ånga eller rök (t.ex. vid kapning av kompositmaterial): bär andningsskydd.

Använd robusta arbetshandskar av slitstarkt material (t.ex. skinn).

STIHL har ett stort utbud av personlig skyddsutrustning.

Kontrollera skicket på utrustningen innan användning och byt ut skadade delar.

2.4 Transport

Stäng alltid av maskinen före transport, även vid kortare transportsträckor. Ställ spärrspaken på och ta ut batteriet ur kapmaskinen. På så sätt förhindras oavsiktlig start av motorn.

Låt en kapmaskin som blivit våt torka separerat från ett batteri som blivit vått. Säkerställ att kapmaskinen och batteriet förblir torra under transport. Transportera batteriet endast i rena och torra behållare, använd inga transportbehållare av metall.

Transportera kapmaskinen endast med batteriet urtaget.

Bär kapmaskinen endast i handtagsröret – kapskivan ska peka bakåt.

Transportera aldrig kapmaskinen med monterad kapskiva – risk för att den går sönder!

Se till att kapmaskinen inte kan välta eller skadas vid transport i fordon.

2.5 Rengöring

Rengör plastdelar med en trasa. Starka rengöringsmedel kan skada plasten.

Rengör kapmaskinen från smuts och damm – använd inte fettlösningsmedel.

Rengör kylluftsspringorna vid behov.

Sug upp metallspan – blås inte med trycksatt luft.

Håll batteriets styrspår fria från smuts – rengör vid behov.

Rengör aldrig kapmaskinen med högtryckstvätt. Den hårda vattenstrålen kan skada kapmaskinens delar.

Spola inte av kapmaskinen med vatten.

2.6 Tillbehör

Använd bara sådana kapskivor eller tillbehör som är godkända av STIHL för denna kapmaskin eller tekniskt likvärdiga delar. Vid frågor, kontakta en auktoriserad återförsäljare. Använd bara kapskivor eller tillbehör av god kvalitet. Annars finns risk för olyckor och skador på kapmaskinen.

Vi rekommenderar att du använder STIHL originalkapskivor och tillbehör. Deras egenskaper är optimalt anpassade till produkten och användarens behov.

Använd aldrig cirkelsågklingor, hårdmetall-, berg-, träverktyg eller andra tandade verktyg – risk för dödliga skador! Till skillnad från den jämna avslipningen av partiklar vid användning av kapskivor, kan tänderna på en cirkelsågklinga haka i materialet vid sågning. Detta gör sågningen ojämn och kan leda till okontrollerade och mycket farliga reaktionskrafter (kast) från kapmaskinen.

2 Säkerhetsanvisningar svenska

2.6.1 Djupstopp med uppsugningsnipplar

"Djupstoppet med uppsugningsnipplar" finns som specialtillbehör och kan användas vid torrkapning av mineraliska material. Observera den tekniska beskrivning som levereras med specialtillbehöret och förvara den säkert.

Vid torrkapning av mineraliska material kan belastning på grund av damm som uppstår, minskas med hjälp av "djupstoppet med uppsugningsnipplar" i samband med dammsugning.

Vid dammbildning ska alltid en dammskyddsmask användas.

Vid rök eller ånga (t.ex. vid kapning av kompositmaterial) ska alltid ett andningsskydd användas.

Den typen av dammuppsugning som används måste vara godkänd för mineraliska material och motsvara dammklass M.

För att undvika elektrostatiska effekter ska en antistatisk sugslang användas. Annars finns risk för att tappa kontrollen!

Observera dammsugarens bruksanvisning för avfallshantering av det uppsugna materialet.

Via "djupstoppet med uppsugningsnipplar" kan önskat skärdjup ställas in.

2.7 Drift

2.7.1 Batteri

Observera STIHL-batteriets bruksanvisning eller tekniska beskrivning och förvara dessa säkert.

För ytterligare säkerhetsanvisningar, se www.stihl.com/safety-data-sheets

Skydda STIHL-batterier och STIHL-batteribältet mot flygande gnistor vid kapning av stål. – fara för brand och explosion!

Håll STIHL-batterier borta från smutsigt vatten (t.ex. genom ansamlingar eller fasta material), konduktiva vätskor och föremål av metall (t.ex. spikar, mynt, smycken, metallspännen). Batterierna kan skadas – – fara för brand och explosion!

Laddare

Observera STIHL-laddarens tekniska beskrivning och förvara den säkert.

En felfri spindellagring ger exakt rund- och plangång hos diamantkapskivan, låt eventuellt en återförsäljare kontrollera detta.

2.9 Kapskivor

Kapskivorna måste vara godkända för kapning för hand. Använd inga andra slipverktyg och tillbehör, olycksrisk!

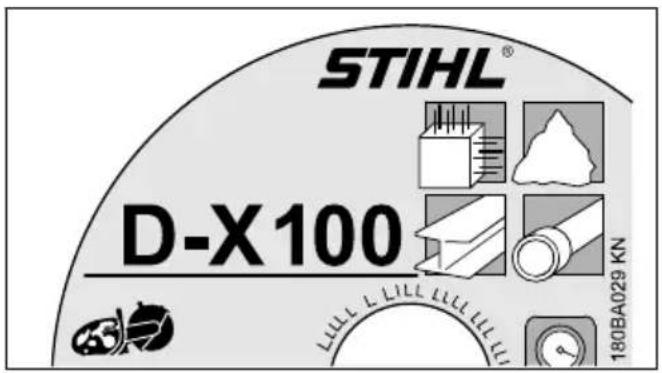

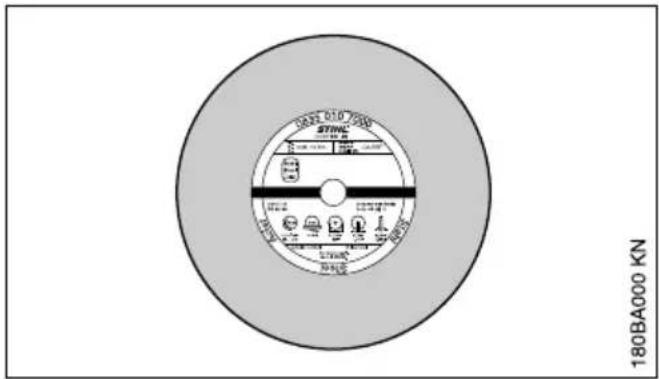

Det finns kapskivor för olika material: Observera märkningen på kapskivan.

STIHL rekommenderar i allmänhet vätskärning.

Observera kapskivans ytterdiameter, se kapitlet "Tekniska data".

Spindelhålets diameter på kapskivan och vinkelslipens axel måste stämma överens, se kapitlet "Tekniska data".

Kontrollera om spindelhålet är skadat. Använd inte kapskivor med skadade spindelhål, olycksrisk!

Kapskivans max. varvtal måste vara lika högt som eller högre än vinkelslipens max. spindelvarvtal! Se kapitlet "Tekniska data".

Kontrollera om det finns sprickor, om delar har lossnat, att de är jämna, om kärnan är sliten, om det finns skador på segmenten eller om segment har försvunnit, om det finns tecken på överhettning (missfärgning) och om spindelhålet är skadat innan begagnade kapskivor monteras.

Använd aldrig spruckna, trasiga eller deformerade kapskivor.

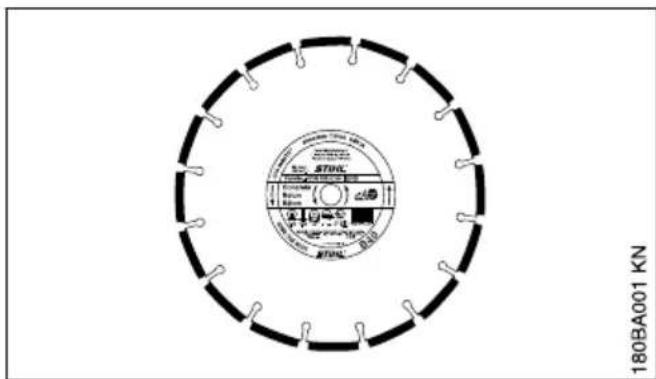

Diamantkapskivor av dålig kvalitet eller ej godkända sådan kan fladdra under skärningen. Det kan leda till att diamantkapskivan bromsas i skäret eller fastnar, fara på grund av kast! Kast kan orsaka livshotande skador! Byt genast diamant-kapskivor som fladdrar hela tiden eller bara ibland.

Rikta aldrig diamantkapskivor.

Använd inte kapskivor som ramlat ner på marken, skadade skivor kan gå av, olycksrisk!

Observera bäst före-datum på kapskivor av konstharts.

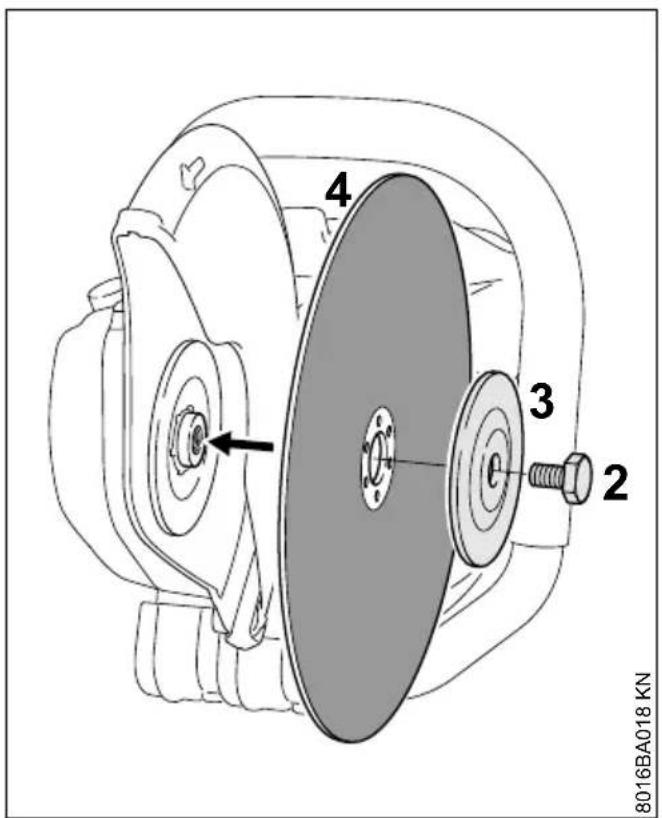

2.9.2 Montera kapskivorna

Kontrollera vinkelslipens spindel. Använd inte vinkelslipar med skadad spindel, olycksrisk!

Observera riktningspilarna på diamantkapskivor.

svenska 2 Säkerhetsanvisningar

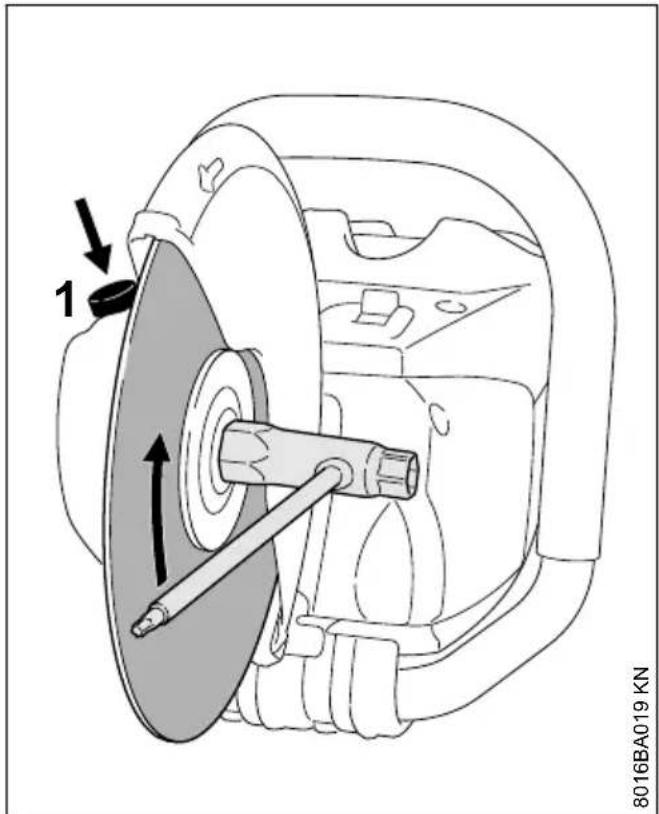

Sätt den främre tryckskivan på plats, dra åt fästskruven, vrid kapskivan för hand och kontrollera rund- och plangången.

2.9.3 Förvara kapskivorna

Förvara kapskivorna på en torr plats utan risk för frost vid jämn temperatur på en plan yta, risk för att de går av eller splittras!

Skydda kapskivorna mot slag mot marken eller föremål.

2.10 Före arbetet

Kontrollera att kapmaskinen är i driftsäkert skick

• läs igenom aktuellt kapitel i bruksanvisningen:
• Kopplingsspaken och spärrknappen måste vara lättrörliga – kopplingsspaken och spärrknappen måste fjädra tillbaka till utgångsläget när de släpps.
• Kapskivan måste lämpa sig för det material som ska kapas, samt vara i felfritt skick och korrekt monterad (rotationsriktning, fastsättning).
• Kopplingsspaken ska vara blockerad när spärren inte är intryckt.
• Spärrspaken ska lätt kunna ställas på ⑦ resp. 🔒.
• Utför inga ändringar på manöver- och säkerhetsanordningarna.
• För att kapmaskinen ska kunna manövreras säkert är det viktigt att handtagen är rena, torra och fria från olija och smuts.
• Kontrollera att inga främmande föremål eller smuts finns på kontakterna i batterifacket på kapmaskinen.

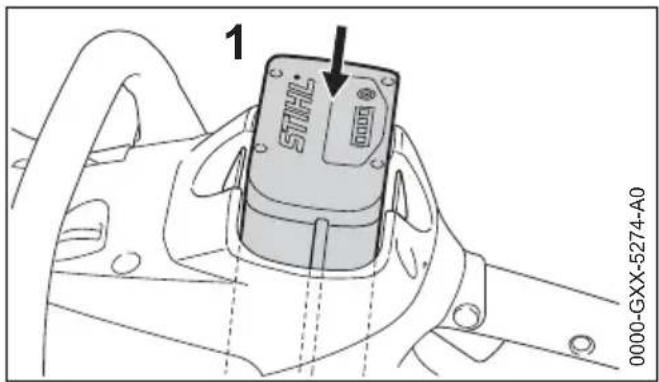

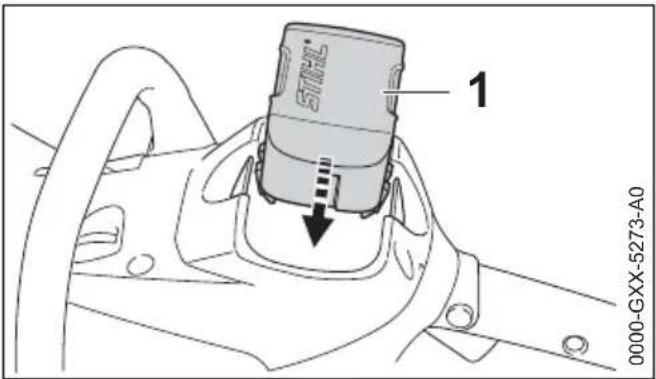

• Sätt i batteriet korrekt – det måste haka fast hörbart.
• Använd aldrig defekta eller deformerade batterier.
• För vätkapning, förbered tillräckligt med vatten.

Kapmaskinen får endast användas i driftssäkert skick – olycksrisk!

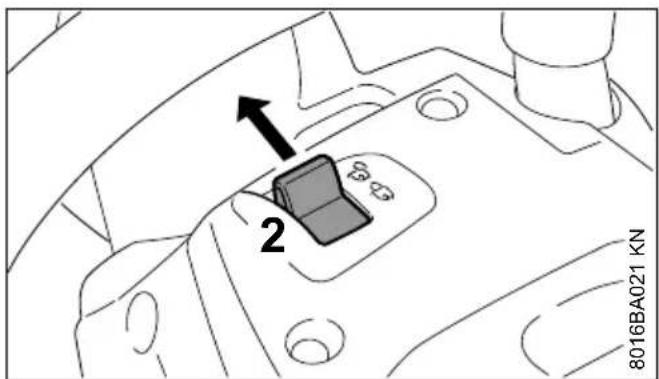

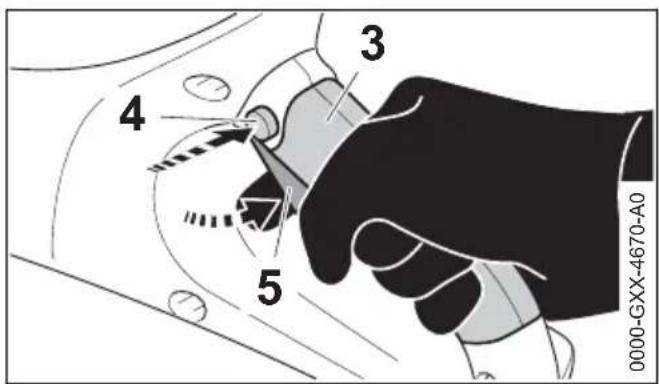

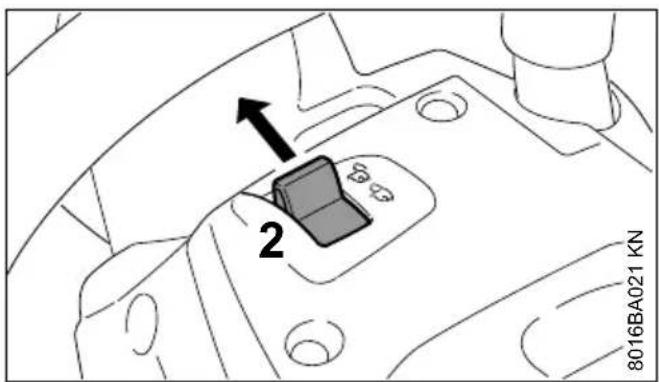

2.11 Starta maskinen

Endast på plant underlag, se till att stå stadigt och säkert och att hålla kapmaskinen ordentligt – kapskivan får inte röra vid varken föremål eller vid marken och inte befinna sig i ett skär.

Kapmaskinen får endast användas av en person åt gången. Inga andra personer får vistas inom arbetsområdet.

Starta maskinen som beskrivet i bruksanvisningen – se "Starta maskinen".

Kapskivan fortsätter att rotera en liten stund efter att kopplingsspaken släppts – skaderisk p.g.a. efterrotation!

2.12 Under arbetet

Använd endast vinkelslipen för handhållna skärarbeten.

Stå alltid stadigt och säkert.

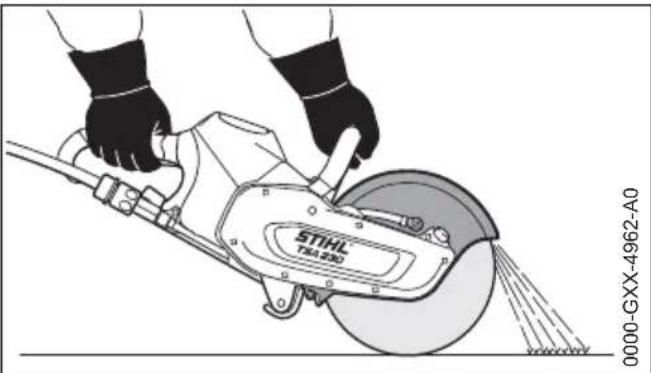

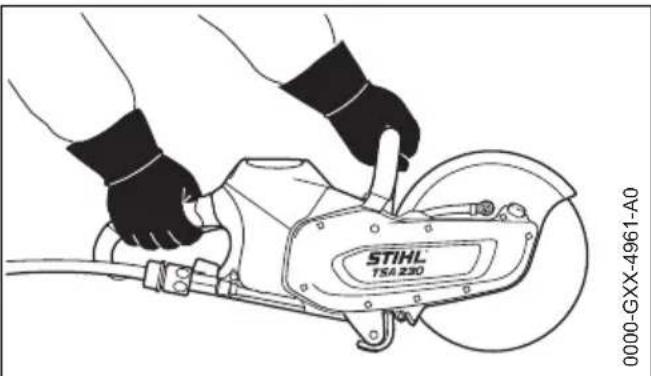

Håll alltid fast vinkelslipen med båda händerna: Håll i det bakre handtaget med höger hand, gäller även om du är vänsterhänt. Fatta ett säkert tag om handtagsskaftet och handtaget med tummarna.

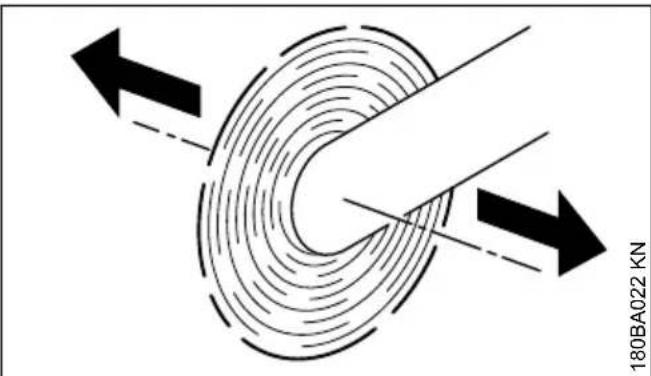

180BA022 KN

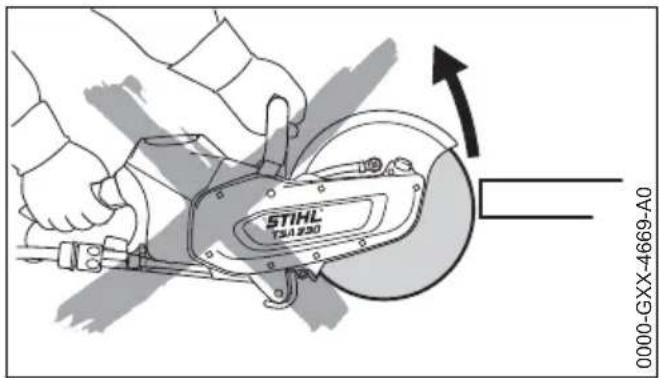

Om vinkelslipen roterar i pilens riktning med en roterande vinkelslip, uppstår en kraft som försöker välta maskinen.

Föremålet som ska bearbetas måste ligga stadigt. För alltid vinkelslipen till arbetsstycket – aldrig tvärt om.

2 Säkerhetsanvisningar svenska

Skyddet för vinkelslipskivan är avsett att styra materialpartiklar borta från användaren och vinkelslipen.

Observera materialpartiklarnas flygriktning.

Stäng genast av maskinen vid fara, t.ex. i nödsituationer, ställ spärrspaken på och ta ut ackumulatorn.

Röj undan i arbetsområdet – var uppmärksam på hinder, hål och gropar.

Den här vinkelslipen kan användas i regn och väta. Låt en våt vinkelslip eller en ackumulator som blivit våt torka separat efter arbetet.

Låt inte vinkelslipen stå i regn.

Var försiktig vid halka, väta, snö, i sluttningar, på ojämnt underlag etc. – halkrisk!

Arbeta inte ensam. Se till att det finns andra personer inom hörhåll som kan hjälpa dig i en nödsituation.

Var speciellt aktsam och försiktig när du använder hörselskydd. Varseblivningen av ljud som indikerar fara (bl.a. skrik, signaltoner) är begrän-sad.

Ta rast i rätt tid för att du inte ska bli trött eller utmattad, risk för olyckor!

Tillåt inga andra personer i arbetsområdet. Håll ett tillräckligt stort avständ till andra personer för att skydda dem mot buller och delar som kan slungas iväg.

Vid illamående, synstörningar (t.ex. förminskat synfält), hörselstörningar, svindel, minskad koncentrationsförmåga ska arbetet omedelbart avbrytas, risk för olyckor!

Om vinkelslipen utsatts för ej avsedd belastning (t.ex. våldsinverkan från slag eller fall) måste man kontrollera att den är driftsäker innan man fortsätter att använda den, se även "Före start". Kontrollera särskilt att säkerhetsanordningarna fungerar. Vinkelslipen som inte längre är driftsäker får absolut inte användas. Kontakta en återförsäljare om du är tveksam.

Vidrör aldrig en roterande vinkelslipskiva med handen eller andra kroppsdelar.

Kontrollera arbetsplatsen. Förebygg faror som kan uppstå genom skador på rörledningar och elledningar.

Använd inte vinkelslipen i närheten av brandfarliga ämnen och antändliga gaser.

Skär inte i rör, plåttunnor eller andra behållare om du inte är säker på att de inte innehåller flyktiga eller brandfarliga ämnen.

Innan du ställer vinkelslipen på marken och innan man lämnar vinkelslipen:

• Stäng av maskinen

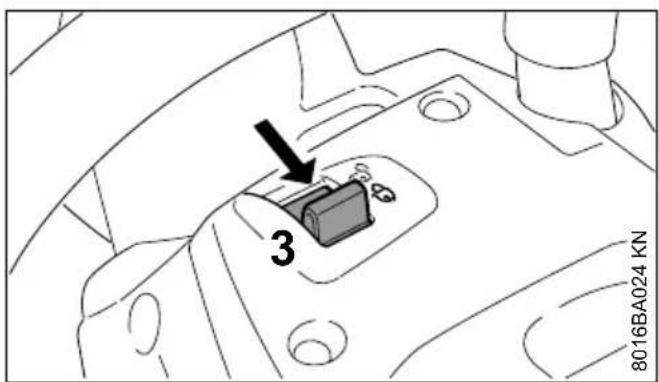

• Ställ spärrspaken på 📁
• Vänta tills vinkelslipskivan har stannat eller bromsa vinkelslipskivan genom att försiktigt hålla den mot en hård yta (t.ex. betongplatta) tills den står stilla

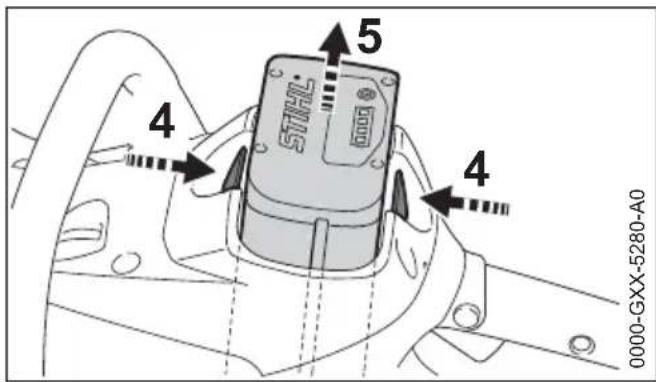

• Ta ut ackumulatorn. Om ackumulatorn tas ut medan vinkelslipskivan roterar, är efterföljande effekt förlängd - risk för skada!

Kontrollera vinkelslipskivan ofta. Byt den genast om det finns sprickor, utbuktningar eller andra skador (t.ex. överhettning) – olycksrisk!

Om du märker att skärningen förändras (t.ex. vibrerar mer, sämre skäreffekt) måste du avbryta arbetet och åtgärda orsaken.

En vinkelslipskiva kan bli varm under torrskärning. Vidrör inte en stäende vinkelslipskiva – risk för brännskada!

2.13 After arbetet

Stäng av maskinen, ställ spärrspaken på och ta ut batteriet ur kapmaskinen.

OBS!

Om batteriet ej tas ut finns risk för att stickkontakten på kapmaskinen och på batteriet rostar. Denna rost kan leda till irreparabla skador på kapmaskinen och på batteriet.

Låt en kapmaskin som blivit våt torka separerat från ett batteri som blivit vått.

2.14 Förvaring

När kapmaskinen inte används ska den förvaras så att ingen kan skadas. Se till att ingen obehö- rig kan använda kapmaskinen.

Förvara kapmaskinen säkert i ett torrt utrymme och alltid med urtaget batteri – spärrspaken ska stå på 📁.

OBS!

Om batteriet ej tas ut finns risk för att stickkontakten på kapmaskinen och på batteriet rostar. Denna rost kan leda till irreparabla skador på kapmaskinen och på batteriet.

Låt en kapmaskin som blivit våt torka separerat från ett batteri som blivit vått.

2.15 Vibrationer

Långa arbetspass med maskinen kan leda till vibrationsbetingade cirkulationsstörningar i händerna ("vita fingrar").

En allmänt giltig längd för arbetspass kan inte fastställas eftersom den påverkas av många olika faktorer.

Användningstiden kan förlängas genom:

- skydd för händerna (varma handskar)

- raster

Användningsperioden förkortas genom:

• individuella anlag som t.ex. dålig blodcirkulation (känns igen genom: fingrar som ofta blir kalla, stickningar)
  – låga utomhustemperaturer
• greppets styrka (ett kraftigt grepp kan hämma blodcirkulationen)

Vid ofta förekommande långa arbetspass med maskinen och vid ofta förekommande tecken på nedsatt blodcirkulation (t.ex. stickningar i fingrarna) rekommenderas en medicinsk undersökning.

2.16 Underhåll och reparation

Före alla reparations-, rengörings-, och underhållsarbeten ska alltid maskinen stängas av, spärrspaken ska ställas på och batteriet ska tas ut ur kapmaskinen. På grund av oavsiktlig start av kapskivan finns – skaderisk!

Genomför servicearbeten regelbundet på kapmaskinen. Utför endast underhålls- och reparationsarbeten som finns beskrivna i bruksanvisningen. Låt allt annat arbete utföras av en auktoriserad återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. Auktoriserade STIHL-återförsäljare erbjuds regelbundet utbildning och får tillgång till teknisk information.

Använd endast reservdelar av hög kvalitet. Annars finns risk för olyckor och skador på kap-

maskinen. Vid frågor, kontakta en auktoriserad återförsäljare.

Vi rekommenderar att du använder STIHL originalreservdelar. Deras egenskaper är optimalt anpassade till kapmaskinen och användarens behov.

Gör inga ändringar på kapmaskinen – dessa kan äventyra säkerheten – olycksrisk!

Kontrollera regelbundet att laddarens befintliga kontakter, kablar och nätkontakter är felfritt isolerade och inte är för gamla (spröda).

Elkomponenter som t. ex. laddarens anslutningskabel får endast lagas eller bytas av en auktoriserad elektriker.

3 Reaktionskrafter

De vanligaste reaktionskrafterna är kast och indragning.

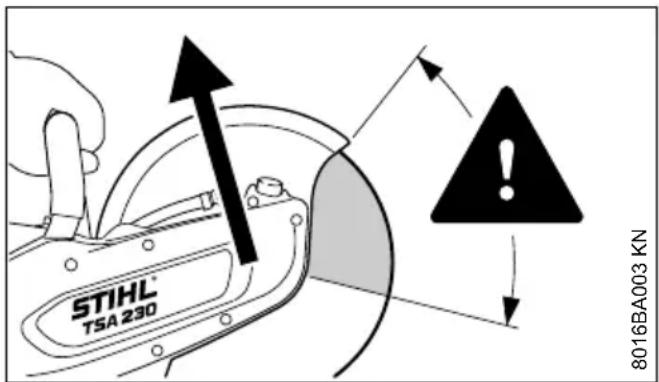

3.1 Kast

Fara på grund av kast! Kast kan orsaka livshotande skador.

STIHL TSA 230 8016BA003 KN

Vid ett kast slungas vinkelslipen plötsligt utan kontroll mot användaren.

Kast uppstår t.ex. när kapskivan

– fastnar, framför allt framdelen
- bromsas kraftigt vid kontakt med ett fast föremål.

Minska risken för kast:

• Arbeta kontrollerat och korrekt
  – Håll vinkelslipen med båda händerna och med ett säkert grepp

STIHL T341230 0000-GXX-4669-A0

- Skär helst inte med kapskivans framdel om det är möjligt. För in kapskivan mycket försiktigt i skäret, vrid inte och slå inte in i skäret

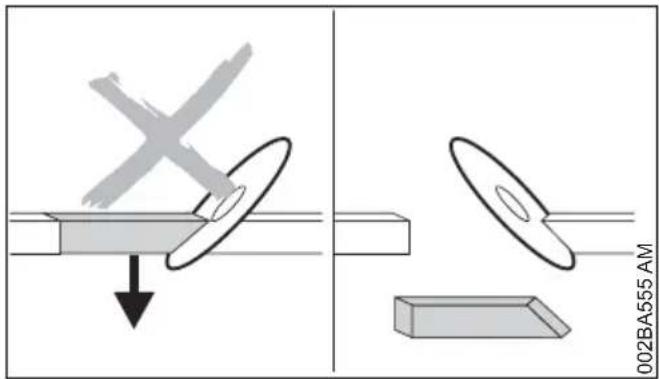

• Förhindra kileffekt, den kapade delen får inte bromsa kapskivan
• Räkna alltid med att föremålet som kapas kan röra sig eller andra orsaker som kan stänga skäret och göra att kapskivan fastnar
• Fäst föremålet som ska bearbetas ordentligt och stötta det så att fogen hålls öppen under och efter skärningen
• Föremål som ska bearbetas får inte vara lösa och måste fästas så att de inte rullar, glider eller vibrerar

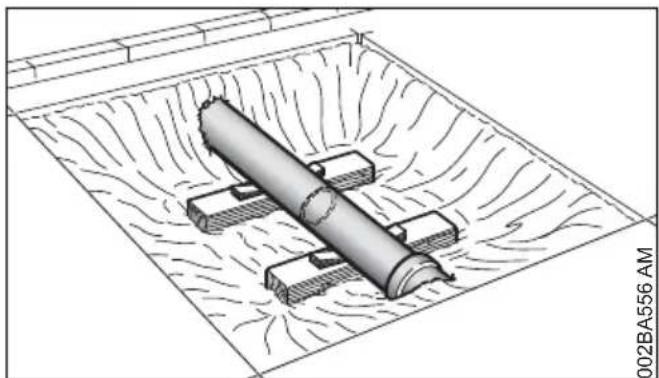

• Stötta ett rör ordentligt, använd eventuellt kilar. Observera underkonstruktionen och underlaget – materialet kan gå sönder
• Använd diamantkapskivor för våtskärning
• Kapskivor av konstharts kan bara användas för torr- eller våtskärning beroende på utförandet. Använd bara kapskivor av konstharts som är avsedda för våtskärning för våtskärning.

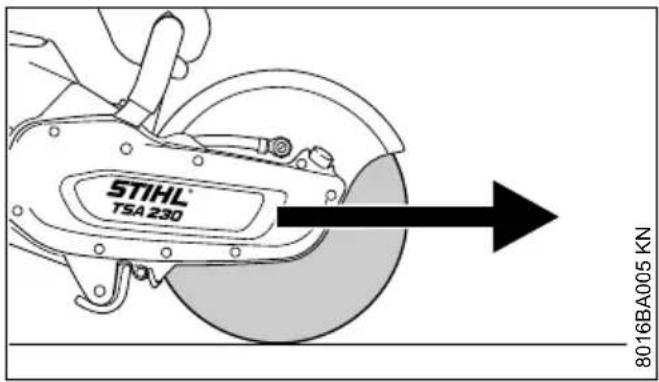

3.2 Drag

STIHL TSA 230 8016BA005 KN

Vinkelslipen dras bort framåt från användaren när kapskivan berör föremålet som ska kapas uppifrån.

4 Arbetsteknik

4.1 Kapning

Arbeta lugnt och genomtänkt – endast vid goda ljus- och siktförhållanden. Utsätt inte andra för fara – se dig omkring under arbetet.

För kapskivan rakt in i sågskäret och se till att den inte lutar eller utsätts för sidobelastning.

Tryck inte i sidled eller vinkelslipa.

8016BA006 KN

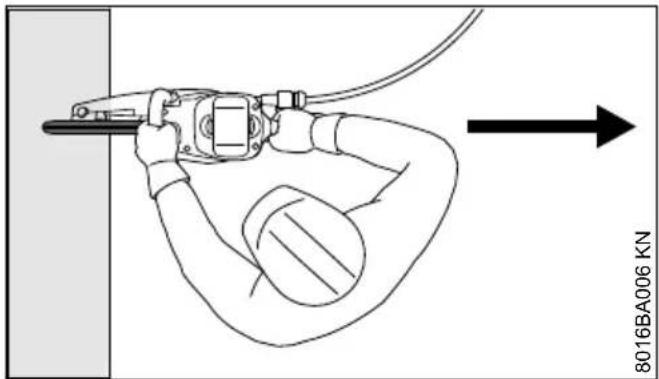

Se till att inga kroppsdelar är inom kapmaskinens svängradie. Observera tillräckligt mycket utrymme, skapa särskilt mycket utrymme för användaren och fallet för den kapade delen vid arbete i utgrävningar.

Arbeta inte böjd för långt framåt och böj dig aldrig över kapskivan.

Arbeta inte på en stege, ostadigt underlag, över axelhöjd eller med en hand – olycksrisk!

Använd kapmaskinen endast för kapning. Den lämpar sig inte för att bända eller fösa undan föremål.

svenska 5 Exempel på användning

Tryck inte på kapmaskinen.

Bestäm kapriktningen innan du sätter an kapmaskinen. Ändra sedan inte kapriktningen. Stöt eller slå aldrig i kapfogen med kapmaskinen – låt inte kapmaskinen falla in i kapfogen – risk för att den går sönder!

Diamantkapskiva: Vid minskad kapeffekt, kontrollera diamantskivans filning, slipa den vid behov. Skär därefter kort i slipande material som sandsten, gasbetong eller asfalt.

I slutet av skäret får inte längre kapmaskinen stöd genom kapskivan. Användaren måste hålla emot maskinens tyngd – risk för att tappa kontrollen över maskinen!

Vid kapning av stål: På grund av glödande materialpartiklar finns risk för brandfara!

Håll borta vatten och slam från strömförande elkablar – risk för elektriska stötar!

Dra in kapskivan i arbetsstycket – tryck inte in den. Korrigera inte en kapning med kapmaskinen. Efterskär inte – bryt av kvarblivna punkter eller brytmåner (t.ex. med en hammare).

Vid användning av diamantkapskivor ska man våtkapa.

Plastkapskivorna är beroende på modell avsedda för endast torrkapning eller endast våtkapning.

Vid användning av plastkapskivor som är avsedda för våtkapning ska man våtkapa.

Om du använder kapskivor av plast avsedda endast för torrkapning, ska du torrkapa. Om sådana plastkapskivor blir våta förlorar de kapförmågan och blir slöa. Om plastskivor blir våta under arbetet (t.ex. genom sprutning eller vattenrester i rör), öka inte kaptrycket utan bibehåll det – risk för att den går sönder! Sådana plastkapskivor ska genast kasseras.

5 Exempel på användning

5.1 Vattenanslutning

• Vattenanslutning på vinkelslipen för alla typer av vattentillförsel
• Tryckvattenbehållare 10 l för dammbindning

Använd rent vatten för dammbindning.

5.2 Diamantkapskivor ska endast användas för våtskärning

5.2.1 Öka stilleståndstiden och skärhastigheten

Tillför vatten till kapskivan generellt.

5.2.2 Dammbindning

Tillför minst 0,6 l vatten per minut till kapskivan.

5.3 Kapskivor av syntetharts ska endast användas för torr eller våt skärning - beroende på utförande

Kapskivor av syntetharts kan bara användas för torr- eller vätskärning beroende på utförandet.

5.3.1 Kapskivor av syntetharts är endast lämpade för torrskärning

Använd en lämplig dammskyddsmask vid torrskärning.

Använd andningsskydd om ånga eller rök bildas (t.ex. när kompositmaterial sågas).

5.3.2 Kapskivor av syntetharts är endast lämpade för våtskärning Använd kapskivan bara med vatten.

För att binda damm tillför minst 1 l vatten per minut till kapskivan. För att inte minska skärningsytan, mata inte in mer än 4 l/min vatten till kapskivan.

Efter arbetet, använd kapskivan utan vatten vid körhastighet i ca 3 till 6 sekunder för att spinna av det vidhäftande vattnet.

5.4 Diamantkapskivor och kapski- vor av syntetharts – viktigt

5.4.1 Föremål som ska bearbetas

• får inte vara lösa
• måste fästas så att de inte kan rulla resp. glida iväg
• måste säkras så att de inte kan vibrera

5.4.2 Kapade delar

Vid hål, ursparningar etc. är ordningsföljden för delningsskären av vikt. Det sista delningsskäret ska alltid göras på ett sådant sätt att kapskivan inte kläms fast och den kapade eller utskurna delen inte kan skada användaren.

5 Exempel på användning svenska

Lämna eventuellt små avsatser som håller delen som ska kapas i läget. Bryt av dessa avsatser senare.

Innan delen kapas slutgiltigt ska man ta reda på

• hur tung delen är
• hur delen kan röra sig efter att den kapats
• om delen är spänd.

Skada inte personer som hjälper till när du bryter loss delen.

5.5 Skär i flera arbetssteg

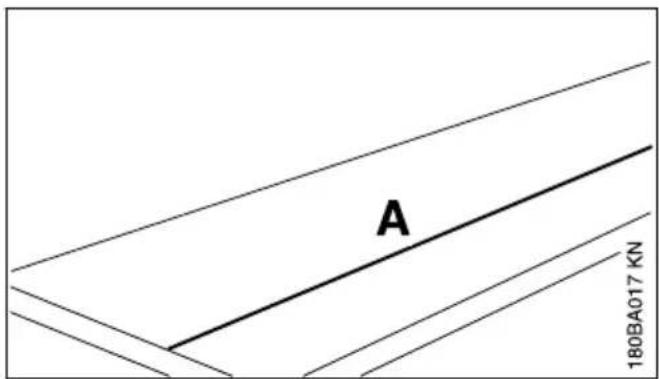

A 180BA017 KN

▶ Rita skärlinjen (A)

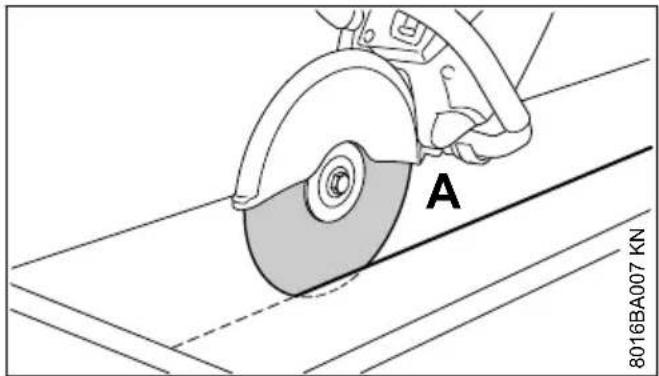

A 8016BA007 KN

- Arbeta längs med skärlinjen. Vinkla inte kapskivan vid korrigeringar så att den fastnar utan placera den alltid på nytt – skärdjupet ska vara högst 2 cm per arbetssteg. Skär tjockare material i flera arbetssteg

5.6 Skära plattor

- Säkra plattan (t.ex. på ett halkfritt underlag, sandbädd)

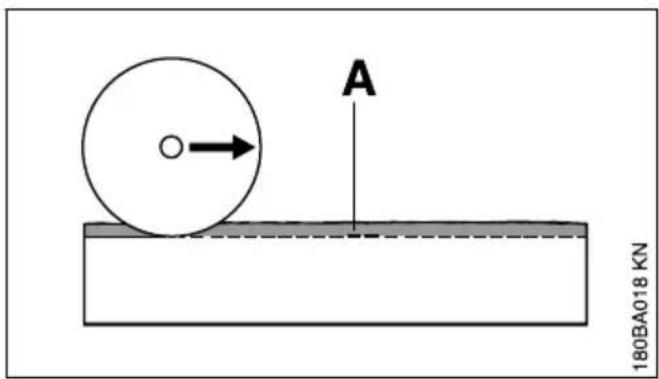

A 180BA018 KN

▶ Slipa in styrspåret (A) längs med den ritade linjen

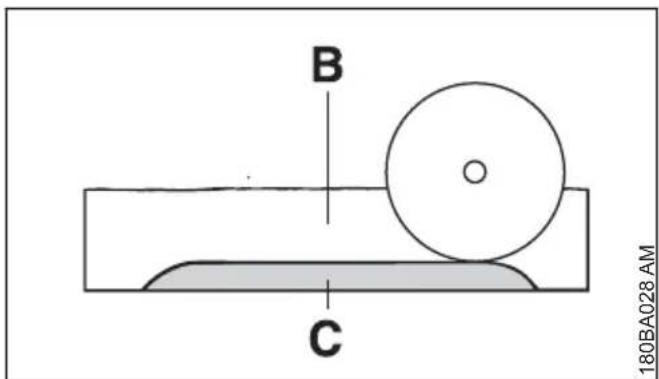

B C 180BA028 AM

▶ Fördjupa fogen (B)
▶ Låt brytmånen (C) stå kvar
- Skär igenom plattan i ändarna först så att inget material bryter loss
▶ Bryt plattan

180BA020 KN

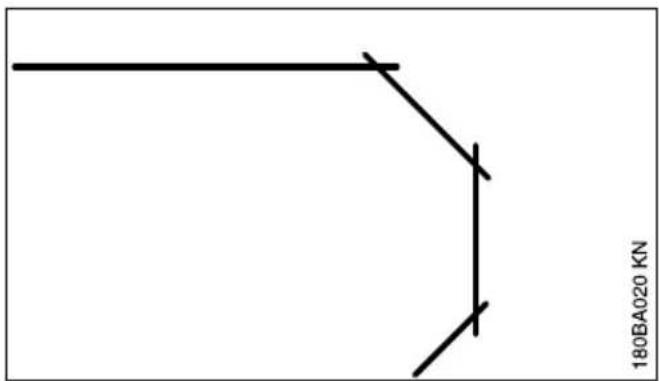

- Gör kurvor i flera arbetssteg – se till att kapski- van inte hamnar snett och fastnar

5.7 Skärning av rör, runda och ihåliga föremål

• Säkra rör, runda och ihåliga föremål så att de inte kan vibrera, glida eller rulla iväg
  ▶ Observera vikten på delen som ska kapas samt hur den faller
  ▶ Bestäm och rita skärlinjen. Undvik armeringar, särskilt i skärlinjens riktning
  ▶ Bestäm ordningsföljden för delningsskären
  ▶ Slipa in styrspåret längs med den ritade skärlinjen
  Fördjupa fogen längs med styrspåret. Observera det rekommenderade skärdjupet per arbetssteg. Vinkla inte kapskivan vid små riktningskorrigeringar så att den fastnar, utan placera den alltid på nytt. Lämna eventuellt små avsatser som håller delen som ska kapas i läget. Bryt av dessa avsatser efter det sista planerade delningsskäret

svenska 5 Exempel på användning

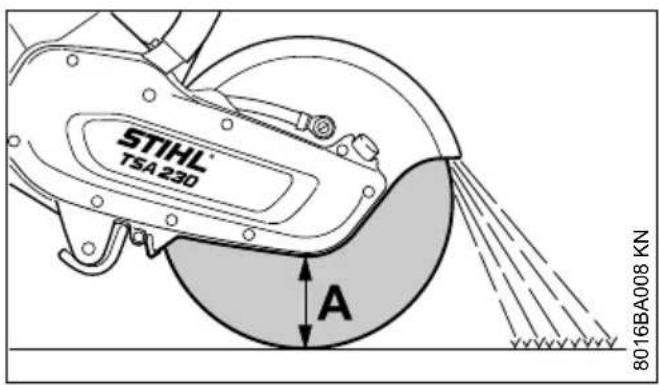

5.8 Skära betongrör

STIHL TSA 230 A 8016BA008 KN

Tillvägagångssättet beror på rörets ytterdiameter och kapskivans (A) största möjliga skärdjup.

• Säkra röret så att det inte kan vibrera, glida eller rulla iväg
  ▶ Observera vikten och spänningen hos delen som ska kapas samt hur den faller

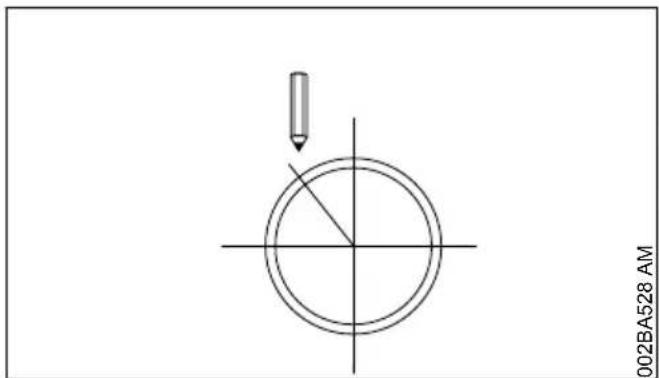

▶ Bestäm och rita skärförloppet
▶ Bestäm skärordningsföljden

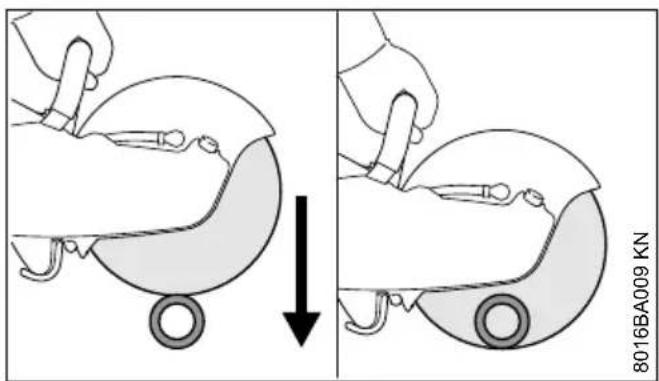

Ytterdiametern är mindre än det största skärdjupet

8016BA009 KN

▶ Gör ett delningsskär uppifrån och ned

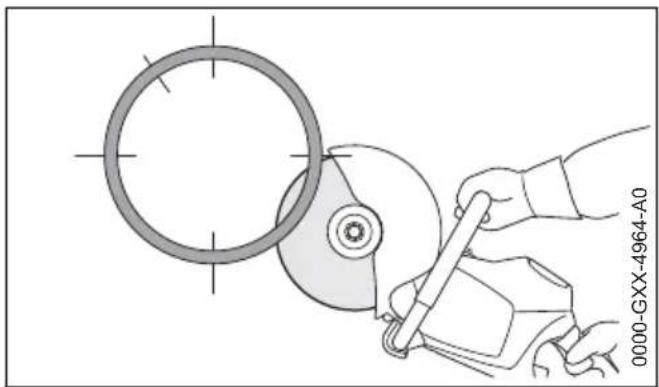

Ytterdiametern är större än det största skärdjupet Planera först, arbeta sedan. Flera delningsskär behövs – viktigt med rätt ordningsföljd.

- starta alltid nedifrån, arbeta med den övre fjärdedelen av kapskivan

- skär motsatt nedre sidan med den övre fjärdedelen av kapskivan

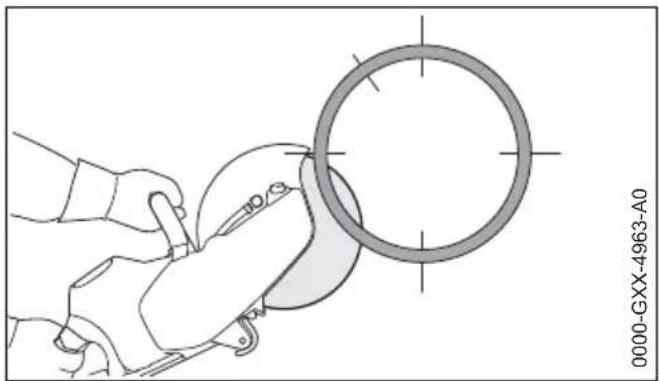

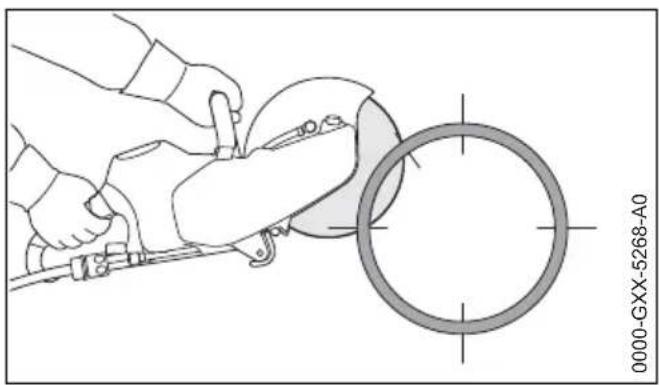

- första snittet från sidan på rörets övre halva

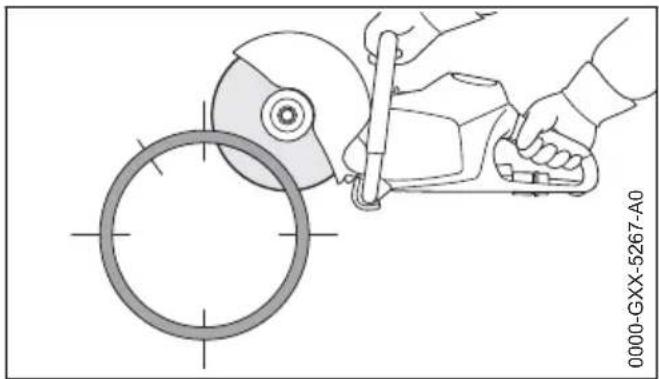

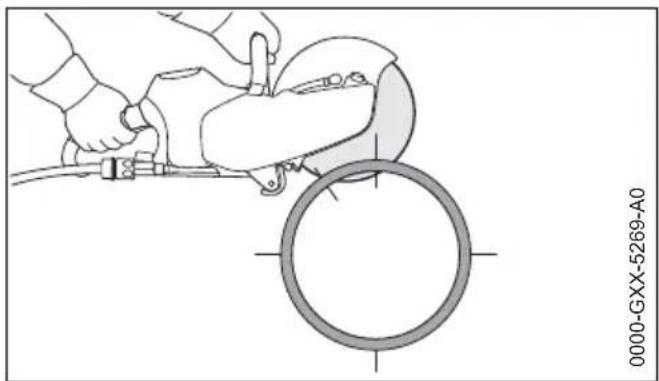

- andra snittet i det markerade området – skär aldrig i området för det sista snittet för att säkerställa att rördelen som kapas sitter stadigt

6 Kapskivor svenska

Det sista snittet uppifrån ska göras först när alla snitt nedifrån och från sidan har gjorts.

- sista snittet alltid uppifrån (ca 15 % av rörets omkrets)

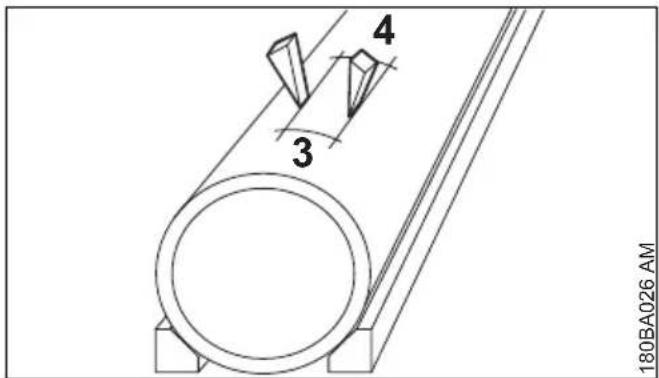

5.9 Betongrör – skär urspårningen

Ordningsföljden för delningsskären (1 till 4) viktig:

- Skär först de svårt tillgängliga områdena

1 2 8016BA015 KN

- Delningsskären ska alltid utföras så att kapski- van inte kläms fast

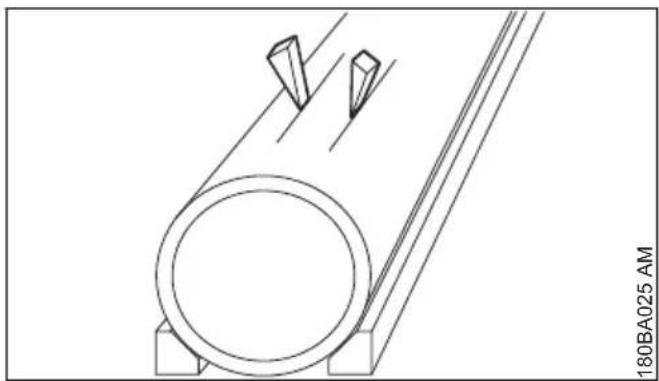

- Använd kilar och/eller lämna avsatser som bryts av efter att snitten har gjorts

4 3 180BA026 AM

- Om delen som kapas stannar kvar i urspårningen (p.g.a. använda kilar, avsatser) efter att man har skurit – gör inga fler snitt utan bryt av delen

6 Kapskivor

Kapskivorna är särskilt utformade för frihandskapning vid mycket stor belastning.

Använd därför endast godkända och korrekt märkta kapskivor vid användning av handhållna maskiner enligt SS-EN 13236 (diamant) eller SS-EN 12413 (plast). Observera det maximalt till-åtna varvtalet för kapskivan – olycksrisk!

Kapskivorna har utvecklats av STIHL i samarbete med andra specialiserade tillverkare. De är av högsta kvalitet och har optimerats för kapmaskinernas användningsområde och motoreffekt.

De är alltid av överlägsen kvalitet.

6.1 Transport och förvaring

– Utsätt inte kapskivorna för direkt solljus eller annan stark värme vid transport eller förvaring.
- Undvik stötar och slag.
- Stapla kapskivor torrt och i samma temperatur så långt det går och lägg dem på plana ytor i originalförpackning.
- Kapskivor skall inte lagras i närheten av aggressiva vätskor.
– Förvara kapskivorna frostfritt.

Kapskivor av plast betecknas även som bundna kapskivor.

Modeller:

• För torrkapning,
• för vätkapning

Rätt val och användning av plastskivorna ger ekonomiska fördelar och gör att de inte slits i onödan. Välj rätt med hjälp av benämningen på etiketten.

STIHL plastkapskivor lämpar sig (beroende på modell) för kapning av följande material:

• Sten,
• segjärnsrör,
• stål; STIHL kapskivor av plast lämpar sig inte för kapning av järnvägsräls.
• Ädelstål

Inga andra material får kapas – olycksrisk!

8 Diamantskivor

ST00L 180BA001 KN

För våtkapning.

Rätt val och användning av diamantskivorna ger ekonomiska fördelar och gör att de inte slits i onödan. Välj rätt med hjälp av benämningen på

• etiketten
• på förpackningen (tabell med användnings-tips).

STIHL diamantkapskivor lämpar sig (beroende på modell) för kapning av följande material:

• Asfalt,
• betong,
• sten (hård sten),
• abrasiv betong,
• färsk betong,
• lertegel,
• tegelrör.

Inga andra material får kapas – olycksrisk!

Använd aldrig diamantkapskivor med sidledsskikt då dessa kan klämmas i snittet, vilket kan leda till extremt kast – olycksrisk!

8.1 Benämningar

STIHL® D-X100 180BA029 KN

Benämningen består av en bokstavs-/sifferkombination med upp till fyra tecken:

• Bokstäverna visar kapskivans huvudsakliga användningsområde,
• siffrorna står för STIHL diamantkapskivans effektklass.

8.2 Radial- och axialkast

Att kapskivans spindellager är felfritt är nödvändigt för en lång hållbarhet och effektiv funktion av diamantkapskivan.

Att använda kapskivan till en kapmaskin med trasigt spindellager kan leda till radial- och axial-kast.

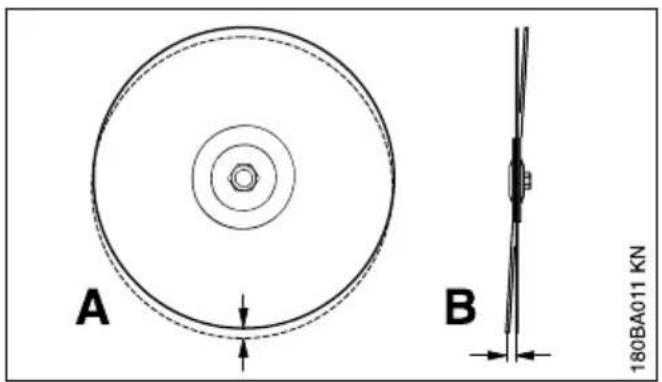

A B 180BA011 KN

Ett för stort radialkast (A) överbelastar vissa diamantsegment som då hettas upp. Detta kan leda till spänningssprickor i stambladet eller till att vissa segment börjar glöda.

Axialkast (B) skapar en högre värmepåfrestning och bredare kapfogar.

8 Diamantskivor svenska

8.3 Åtgärda driftstörningar

8.3.1 Kapskiva

Fel	Orsak Åtgärd
Ojämna kanter eller snittytor, snittet går snettKraftigt slitage på segmentens kanter	Radial- eller axialkastKapskivan vinglar Använd en ny kapskiva	Uppsök auktoriserad ^1) återför-säljare
Ojämna kanter, snittet går snett, ingen skäreffekt, gnistbildning	Kapskivan är slö; lösegg på kaps-kivor för sten	Slipa kapskiva för sten genom att kort skära i ett slipande mate-rial, kapskiva för asfalt ersätts med en ny.
Dålig skäreffekt, högt segments-litage	Kapskivan roterar åt fel håll Montera	kapskivan i rätt rotati-onsriktning
Räfflor eller sprickor i stamblad och segment	Överbelastning Använd en ny kapskiva
Slitage av kärnan Sågning i fel m	material Använd en ny kapskiva; beakta	de olika materialskikten

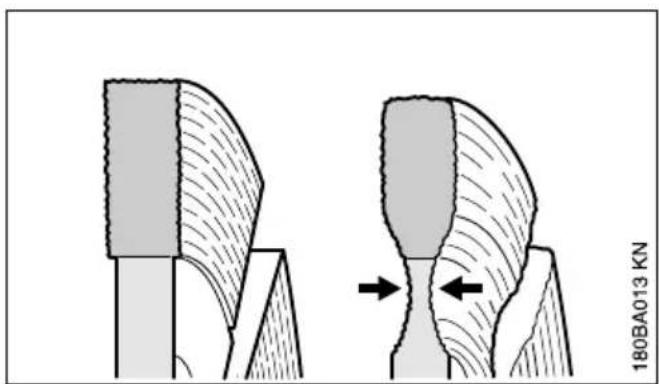

8.3.2 Slitage av kärnan

180BA013 KN

Skär inte i bärskiktet (ofta grus) vid kapning av körbanor – vid kapning i grus blir dammet ljust – då kan ett överdrivet slitage av kärnan uppstå – risk för att den går sönder!

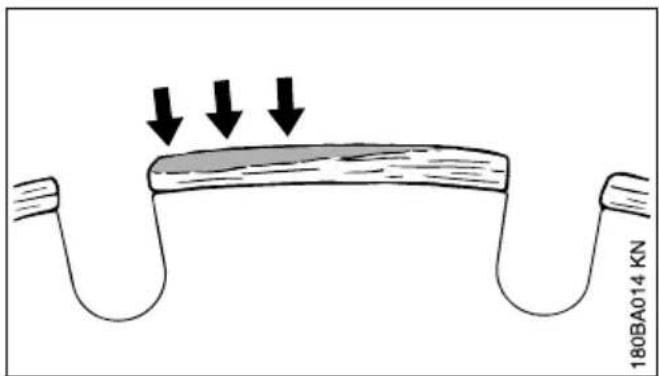

8.3.3 Lösegg, slipa

180BA014 KN

Lösegg bildas som en ljusgrå beläggning på diamantsegmentens ovansidor. Beläggningen täpper till diamanterna i segmenten och gör segmenten slöa.

Lösegg kan bildas:

– Vid extremt hårt kapmaterial, t.ex. granit.
- Vid felaktig hantering, t.ex. för stark frammatning.

Lösegg ökar vibrationer, minskar skäreffekten och orsakar gnistbildning.

Om lösegg börjar bildas ska man omedelbart slipa diamantkapskivan genom att skära kort i sli-pande material som t.ex. sandsten, gasbetong eller asfalt.

Kapning med vatten förhindrar att lösegg bildas.

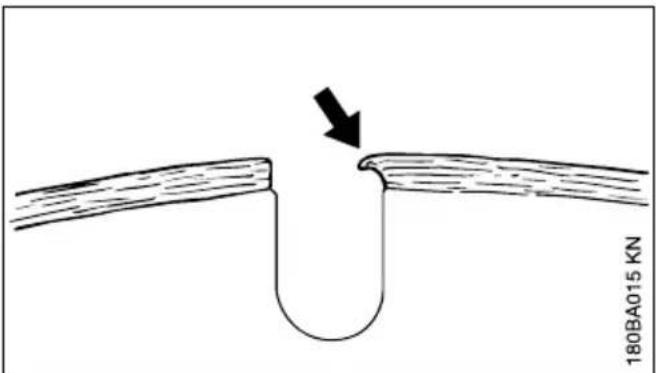

180BA015 KN

Fortsätter man att arbeta med slöa segment kan de bli mjuka av hettan som uppstår – stambladet börjar glöda och hållfastheten minskar – detta kan orsaka spänningar vilket tydligt märks genom att kapskivan går ojämnt. Använd inte kapskivan mer – olycksrisk!

svenska 9 Montering/byte av kapskivan

Sätt i resp. byt ut endast när maskinen är avstängd – ställ spärrspaken på ☐, ta ur batteriet.

- Tryck in och håll spindellåsningen (1).

▶ Vrid axeln med kombinyckeln tills axeln blockeras.

4 3 2 8016BA017 KN

▶ Lossa sexkantskruven (2) med kombinyckeln.
- Släpp spindellåsningen och skruva ur sexkantskruven (2).
▶ Ta bort den yttre tryckbrickan (3) och kapskivan (4) från axeln.

9.2 Montera på kapskivan

4 3 2 8016BA018 KN

Observera pilarna för rotationsriktning på diamantskivor.

• Lägg på den yttre tryckbrickan (3) så att märkningen "TOP SIDE" syns.
  ▶ Skruva i sexkantskruven (2).

1 8016BA019 KN

• Tryck in och håll spindellåsningen (1).
  ▶ Vrid axeln med kombinyckeln tills axeln blockeras.
• Dra åt sexkantskruven ordentligt med kombinnyckeln – vid användning av momentnyckel med åtdragningsmoment, se "Tekniska data".

WARNING

Använd aldrig två kapskivor samtidigt – på grund av ojämnt slitage finns – risk för att de går sönder samt skaderisk!

10 Elektrisk anslutning av laddaren

Nätspänning och driftsspänning måste överensstämma.

THULS 1 2 3901BA015 KN

▶ Sätt in stickkontakten (1) i vägguttaget (2)

■ 1 STIHL® 3901BA019 KN

När batteriet har anslutits till elnätet görs automatisk en självtest. Under tiden lyser lysdioden (1) på laddaren grön i ca 1 sekund, sedan röd och sedan slocknar den igen.

11 Ladda batteri

Vid leverans är batteriet inte helt laddat.

Vi rekommenderar att batteriet laddas helt före första användningstillfället.

- Anslut laddaren till strömförsörjningen – nätspänningen på strömförsörjningen och laddarens driftspänning måste överensstämma – se "Elektrisk anslutning av laddaren".

Använd endast laddaren i slutna, torra utrymmen vid temperaturer mellan +5 °C och +40 °C (41° F till 104° F).

Ladda endast torra batterier. Låt ett fuktigt batteri torka före laddning.

1 2 3901BA009 KN

svenska 12 LED-lampor på batteriet

- Skjut in batteriet (1) i laddaren (2) till första stoppet – tryck sedan in det tills det tar stopp.

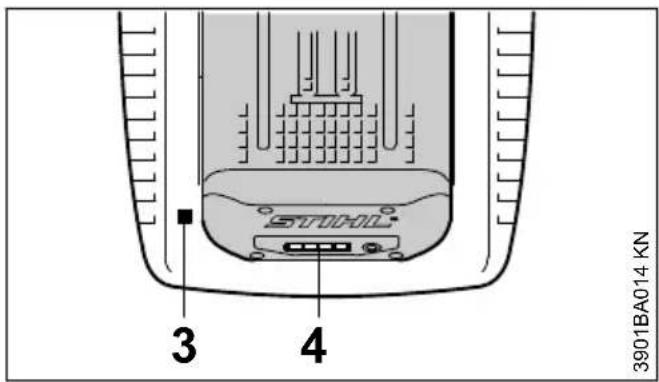

3 4 STOHL 3901BA014 KN

Efter att batteriet satts i lyser LED-lampan (3) på laddaren – se "LED-lampa på laddaren".

Laddningen startar så snart LED-lamporna (4) på batteriet lyser grönt – se LED-lampor på batteriet".

Laddningstiden beror på flera olika faktorer såsom batteriets skick, omgivningstemperatur etc. och kan därför avvika från angivna laddningstider.

Under arbetet blir batteriet varmt i maskinen. Om ett varmt batteri sätts in i laddaren kan det vara nödvändigt att låta batteriet svalna innan det laddas upp. Laddningen startar först när batteriet har svalnat. Laddningstiden kan bli längre på grund av avsvalningstiden.

Laddaren och batteriet värms upp under laddningen.

11.1 Laddare AL 300, AL 500

Laddarna AL 300 och AL 500 är utrustade med en fläkt för kylning av batteriet.

11.2 Laddare AL 100

Uppladdningen genom laddare AL 100 börjar först när batteriet har svalnat. Avsvalningen av batteriet sker genom att värmen släpps ut i luften.

11.3 Avslutad laddning

När batteriet är fulladdat stängs laddaren av automatiskt varvid:

• LED-lamporna på batteriet slocknar,
  – LED-lamporna på laddaren slocknar,
• laddarens fläkt (om sådan finns i laddaren) stängs av.

Ta ut det färdigladdade batteriet ur laddaren.

12 LED-lampor på batteriet

Fyra LED-ljus visar batterinivån samt problem på batteriet eller apparaten.

STIHL® 1 3901BA010 KN

- Tryck på knapp (1) för att aktivera indikeringen - indikeringen slocknar automatiskt efter 5 sekunder

LED-ljusen kan lysa eller blinka röda eller gröna.

LED-ljuset lyser grönt med ett fast sken. LED-ljuset blinkar grönt. LED-ljuset lyser rött med ett fast sken. LED-ljuset blinkar rött.

12.1 Under laddning

LED-ljusen anger laddningsförloppet genom att lysa med ett fast sken eller blinka.

Under laddningen visas den aktuella kapaciteten med en lysdiod som blinkar grön.

När laddningen är klar släcks LED-ljusen på batteriet automatiskt.

Om LED-ljusen på batteriet blinkar eller lyser röda, se "Om de röda LED-ljusen lyser med ett fast sken / blinkar".

12.2 Under arbetet

STIHL® ① 3901BA010 KN

- Tryck på knapp (1) för att aktivera indikeringen - indikeringen slocknar automatiskt efter 5 sekunder

De gröna LED-ljusen anger laddningsnivån genom att lysa med ett fast sken eller blinka.

Om LED-ljusen på batteriet blinkar eller lyser röda, se "Om de röda LED-ljusen lyser med ett fast sken / blinkar".

12.3 Om de röda LED-ljusen lyser med ett fast sken / blinkar

A B C D 3901BA041 KN

A 1 lysdiod lyser röd med ett fast sken:	Batterier är för varmt 1) 2)/ kallt 1)
B 4 LED-ljus blinkar röda:	Funktionsfel på batteriet 3)
C 3 LED-ljus lyser konstant röda:	Apparaten är för varm - låt den svalna
D 3 LED-ljus blinkar röda:	Funktionsfel på apparaten 4)

13 LED-lampa på laddaren

■ 1 STIHL® 3901BA019 KN

LED-lampan (1) på laddaren kan lysa konstant grönt eller blinka rött.

13.1 Konstant grönt ljus ...

... kan betyda följande:

- laddas,

– är för varmt och måste svalna före laddning.

Se även "LED-lampor på batteriet".

Den gröna LED-lampan på batteriet slocknar så snart batteriet är fulladdat.

13.2 Blinkande rött ljus ...

... kan betyda följande:

- Ingen elkontakt mellan batteri och laddare – ta ut batteriet och sätt i det igen.

• Funktionsfel i batteriet – se även "LED-lampor på batteriet".
• Funktionsstörning i laddaren – låt en auktoriserad återförsäljare kontrollera laddaren. STIHL rekommenderar STIHL-återförsäljare.

14 Anslutning till vattenledningen

Bara vid vätskärning:

▶ Anslut slangen till vattenledningsnätet

0000-GXX-5277-A0 1 2 3

• Trä på kopplingen (1) på slanganslutningen (2)
• öppna kranen när man ansluter till vattenledningsnätet
• öppna spärrkranen (3) innan du börjar och tillföra vatten till kapskivan

Via spärrkranen (3) kan mängden vatten som levereras justeras.

Efter arbetet:

▶ Stäng av maskinen
▶ Stäng spärrkranen (3)
▶ Ta bort vinkelslipen från vattenledningsnätet

Vattenförsörjningen kan också göras via tryckvattenbehållaren (extra tillbehör).

15 Påslagning av maskinen

Vid leveransen är ackumulatorn inte fulladdad.

16 Stäng av maskinen svenska

Det rekommenderas att ladda ackumulatorn helt innan den används för första gången.

- om det är nödvändigt, ta bort locket för ackumulatorns axel innan man sätter in ackumulatorn samtidigt som man trycker båda spärrarmarna - locket är upplåsat - ta bort locket

15.1 Sätt i ackumulatorn

1 STIKL 0000-GXX-5274-A0

- Sätt in ackumulatorn (1) i maskinens spår - Ackumulatorn glider in släpper in i facket - Tryck lätt tills den klickar på plats - ackumulatorn måste ansluta med husets övre kant

15.2 Starta maskinen

8016BA021 KN 2

• Lås upp maskinen, genom att ställa lässpacken (2) på
  ▶ stå stadigt och säkert
  ▶ Stå upprätt - håll maskinen avslappnat
• Klipdelningsskivan får inte vidröra föremål eller marken

3 4 5 0000-GXX-4670-A0

▶ Håll maskinen i båda händerna - vänster hand i handtagsskaftet - höger hand i greppområdet (3) på det bakre handtaget
▶ Tryck spärrknappen (4) nedåt
- Tryck på strömbrytaren (5) och håll kvar - motorn är igång

Endast när lässpaken (2) står i 📋 och när läsningsknappen (4) och strömbrytaren (5) drivs samtidigt går motorn.

16 Stäng av maskinen

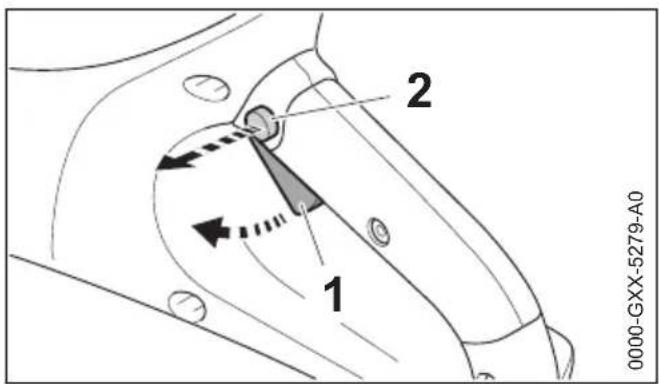

1 2 0000-GXX-5279-A0

▶ Släpp strömbrytaren (1) och spärrknappen (2)

3 8016BA024 KN

- Ställ spärrspaken (3) på ⏻- Maskinen är spärrad mot påslagning Vid pauser och efter arbetet, ta bort batteriet från maskinen.

OBS!

Om ackumulatorn inte tas bort finns det risk för att stickkontakterna på vinkelslipen och på ackumulatorn korroderar. Denna korrosion kan leda till oäterkallelig skada på vinkelslipen och på ackumulatorn.

16.1 Ta ut ackumulatorn

4 5 4 0000-GXX-5280-A0

• tryck på båda spärrarmarna (4) samtidigt - ackumulatorn (5) är upplåst
  ▶ Ta ut ackumulatorn (5) ur huset

När maskinen inte används ska den placeras så att ingen utsätts för fara.

Se till att obehöriga inte kan använda maskinen.

17 Förvaring av maskinen

Ställ spärrspaken på
▶ Ta ut ackumulatorn
▶ Ta bort kapskivan
▶ Rengör maskinen noggrant, särskilt kylluftslitsarna
- Förvara maskinen på en torr och säker plats. Skydda den från användning av obehöriga (t.ex. barn)

OBS!

Om ackumulatorn inte tas bort finns det risk för att stickkontakterna på vinkelslipen och på ackumulatorn korroderar. Denna korrosion kan leda till oåterkallelig skada på vinkelslipen och på ackumulatorn.

17.1 Skydd för ackumulatorfack (till-val)

Locket skyddar det tomma ackumulatorfacket från förorening.

1 0000-GXX-5273-A0

- vid slutet av arbetet trycker du locket (1) i packet tills luckan klickar på plats

17.2 Förvara ackumulatorn

• Ta bort ackumulatorn från maskinen eller laddaren
• förvara i slutna och torra rum och förvara på ett säkert ställe. Skydda den från användning av obehöriga (t.ex. barn) och för nedsmutsning
• Förvara inte reserv ackumulatorer som är oanvända - använd växelvis

För en optimal livslängd, förvara batteriet med en laddning på ca 30%.

17.3 Förvara laddaren

▶ Ta ut ackumulatorn
▶ Dra ur nätkontakten
- Förvara laddaren i slutna och torra rum och förvara på ett säkert ställe. Skydda den från användning av obehöriga (t.ex. barn) och för nedsmutsning

18 Skötsel och underhåll

Uppgifterna gäller normala användningsförhållanden. Vid försvårande förhållanden (mycket damm etc.) och längre dagliga arbetstider ska de angivna intervallen förkortas. Ställ spärrspaken på ⏻ och ta ut batteriet före alla arbeten.		före arbetet	efter arbetet resp. dagligen	en gång i veckan	en gång i månaden	en gång om året	vid fel	vid skador	vid behov
Komplett maskin Visuell kontroll (skick) X
		rengör X
Manöverhandtag (spärrspak, spärrknapp och strömbrytare)	Funktionskontroll X
	rengör XX
Insugsöppning för kylluft Visuell kontroll X
		rengör X
Åtkomliga skruvar och muttrar	dra åt X
Batteri Visuell kontroll XX	X
	ta ut X
Batterilucka	rengör	X							X
	kontrollera	X						X
Vattenanslutning, vatten-system	kontrollera	X	X
	repareras av återförsäljare1)		X
Kapskiva	kontrollera	XXX
	byt ut							XX
Styrningsplatta (maskin-ens undersida)	kontrollera	X
	byt ut1)		XX
Säkerhetsdekal	byt ut							X
1)STIHL rekommenderar STIHL-återförsäljare

19 Minimera slitage och undvik skador

Genom att följa bruksanvisningen undviks onö- digt slitage och skador på maskinen.

Följ bruksanvisningen noggrant vid användning, skötsel och förvaring av maskinen.

Användaren ansvarar själv för skador som orsakas p.g.a. att säkerhets-, handhavande- och skötselanvisningarna inte följs. Detta gäller särskilt vid:

• ändringar som görs på produkten utan att godkännas av STIHL
• användning av verktyg och tillbehör till maskinen som inte är godkända, lämpliga eller är av lägre kvalitet

– ej ändmålsenlig användning av maskinen
– användning av maskinen vid tävlingar eller sporttillställningar
- följdskador som beror på att maskinen används med trasiga komponenter

19.1 Underhållsarbeten

Alla arbeten som nämns i kapitlet "Underhåll- och skötselanvisningar" måste utföras regelbundet. Kontakta en auktoriserad återförsäljare om dessa underhållsarbeten inte kan utföras av användaren.

STIHL rekommenderar att enbart låta auktoriserade STIHL-återförsäljare genomföra underhåll och reparationer. Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i

utbildningar samt att få tillgång till teknisk information.

Utförs inte dessa arbeten eller om de utförs felaktigt kan skador uppstå som användaren själv ansvarar för. Till detta hör bland annat:

• skador på elmotorn till följd av otillräcklig eller felaktig skötsel (t. ex. otillräcklig rengöring av luftkylningen)
• skador på laddaren p.g.a. fel elanslutning (spänning)
• rost- och andra följdskador på maskin, batteri och laddare p.g.a. felaktig förvaring och användning
• skador på maskinen p.g.a. användning av reservdelar av lägre kvalitet

19.2 Delar som utsätts för slitage

Vissa delar av maskinen utsätts för normalt sli-tage även om de används på rätt sätt och måste bytas i tid beroende på hur och hur länge de har använts. Hit hör bland annat:

- Kapskiva

- Batteri

20 Viktiga komponenter

STIHL TSA 800 1 # 6 5 9 A 7 8 STIHL 11 12 10 16 15 B 13 14 14 17 19 18 20 D000-DCX-4F7-40

1 Ackumulatorfack
2 Vattenmunstycke
3 Spindelspärr
4 Kapskiva

5 Vattenanslutning

6 Avspärrningskran

7 Skydd

8 Främre tryckskiva

9 Handtagsskaft

10 Strömbrytare

11 Spärrknapp

12 Bakre handtag

13 Spärrspak

14 Spärrarm för låsning av ackumulatorn

15 Ackumulator

16 Tryckknapp för att aktivera ljusdioderna (LED) på ackumulatorn

17 Ljusdioderna (LED) på ackumulatorn

18 Laddare

19 Lysdioden (LED) på laddaren

Maskinen får bara användas med originalbatterier STIHL AP.

Maskinens driftstid beror på batteriets laddning.

21.2 Kapskivor

Det högsta tillåtna varvtalet som anges för kapskivan måste vara större eller lika stort som maxvarvtalet för spindeln på kapmaskinen som används.

Maxvarvtal för spindel: 6 650 v/min

Ytterdiameter: 230 mm (9")

Maximal tjocklek 3 mm

Håldiameter/spindeldiameter: 22,23 mm (7/8")

Åtdragningsmoment: 20 Nm (177 lbf. in.)

Kapskivor av plast

Minsta ytterdiameter för tryckski- 80 mm vor: (3,150 in.)

Max. kapdjup: 70 mm (2,756 in.)

Diamantkapskivor

21 Tekniska data svenska

Minsta ytterdiameter för tryckskivor:	80 mm(3,150 in.)
Max. kapdjup: 70 mm	(2,756 in.)

21.3 Vikt

utan batteri, utan kapskiva, med 3,9 kg (8,6 lbs.) vattenanslutning

21.4 Vattenförsörjning

Maxtryck för vattenförsörjningen: 4 bar (58 psi)

21.5 Buller- och vibrationsvärden

För ytterligare uppgifter om överensstämmelse med arbetsgivarriktlinjen gällande vibrationer 2002/44/EVG, se www.stihl.com/vib/.

21.5.1 Värden vid sågning av betong under belastning med diamantkapskiva

Ljudtrycksnivå L_peq	103 dB(A)
enligt
SS EN 60745-2-22:
Ljudeffektnivå L_w	114 dB(A)
enligt SS-
EN 60745-2-22:
Vibrationsvärde
a_hv,eq enligt
SS EN 60745-2-22:
Vänster handtag:	3,5 m/s ^2
Höger handtag	3,5 m/s ^2

21.5.2 Värden vid maxvarvtal utan belastning med diamantkapskiva

Ljudtrycksnivå L_peq enligt	93 dB(A)
SS EN 60745-2-3:
Ljudeffektnivå L_w enligt SS-	104 dB(A)
EN 60745-2-3:

21.5.3 Värden vid maxvarvtal utan belastning med kapskiva av plast

Ljudtrycksnivå L_peq	72 dB(A)
enligt
SS EN 60745-2-3:
Ljudeffektnivå L_w	83 dB(A)
enligt SS-
EN 60745-2-3:

De angivna vibrationsvärdena uppmäts enligt en standardiserad provningsmetod och kan tillämpas vid jämförelse av elapparater.

De faktiska vibrationsvärdena kan avvika från de angivna värdena beroende på typ av användning.

De angivna vibrationsvärdena kan användas vid en första uppskattning av vibrationsbelastningen.

Den faktiska vibrationsbelastningen måste uppskattas. Man kan då även ta hänsyn till tiden som elapparaten är avstängd samt tiden då den visserligen är igång men går utan belastning.

Följ åtgärder för minskning av vibrationsbelastningen för att skydda användaren, se avsnittet "Vibrationer" i kapitlet "Säkerhetsanvisningar och arbetsteknik".

För ljudtrycksnivå och ljudeffektnivån K är-Värde enligt direktiv 2006/42 / EG = 2,0 dB (A); för vibrationen är värdet K-Värde enligt 2006/42/EG = 2,0 m/s ^2 .

21.6 Transport

STIHL-batterier uppfyller nämnda förutsättningar i FN:s-handbok för kontroller och kriterier del III, underavsnitt 38.3.

Användaren behöver inget särskilt tillständ för att medföra STIHL-batterier via landsväg till den plats där maskinen ska användas.

De batterier som innehåller litiumjoner omfattas av bestämmelserna i lagen om farligt gods.

Vid försändelser genom tredje part (t.ex. flygtransport eller spedition) ska särskilda krav på förpackning och märkning observeras.

När föremålet som ska sändas förbereds måste en expert på farligt gods konsulteras. Observera eventuellt ytterligare nationella föreskrifter.

Förpacka batteriet så att det inte kan röra sig i förpackningen.

För ytterligare transportanvisningar, se www.stihl.com/safety-data-sheets

21.7 REACH

REACH är en EU-förordning för registrering, bedömning och godkännande av kemikalier.

Information om uppfyllandet av REACH-förordningen (EG) nr 1907/2006 finns på

www.stihl.com/reach

22 Åtgärda driftstörningar

Ta ut batteriet ur maskinen före alla arbeten på den.
Fel Orsak Åtgård
Maskinen startar inte Ingen elektrisk	kontakt mellanmaskinen och batteriet	Ta ut batteriet, undersök kontakterna och sätt i batteriet igen
	Batteriet är inte tillräckligt laddat(1 lampa på batteriet blinkar grön)	Ladda batteriet
	Batteriet för varmt/för kallt(1 lampa på batteriet lyser röd)	Låt batteriet svalna/värm försik-tigt batteriet till ca 15 °C - 20 °C (59 °F - 68 °F)
	Fel på batteriet(4 lysdioder på batteriet blinkar röda)	Ta ut batteriet ur maskinen och sätt i det igen. Sätt på maskinen, om lamporna fortfa-rande blinkar är batteriet defekt och måste bytas
	Maskinen är för varm(3 lysdioder på batteriet lyser röda)	Låt maskinen svalna
	Elektromagnetisk störning eller fel på maskinen(3 lysdioder på batteriet blinkar röda)	Ta ut batteriet ur maskinen och sätt i det igen. Sätt på maskinen, om lamporna fortfa-rande blinkar är maskinen defekt och måste kontrolleras av en återförsäljare1)
	Fukt i maskinen och/eller batte-riet	Låt maskinen/batteriet torka
Maskinen stängs av under drift Batter	eriet är för varmt eller maskinens elektroniska delar är för varma	Ta ut batteriet ur maskinen, låt batteriet och maskinen svalna
	Elektriskt eller elektromagne-tiskt fel	Ta ut batteriet och sätt i det igen
Drifttiden är för kort Batteriet är inte fulladdat Ladda batteriet
		Batteriets livslängd har upp-nätts resp. överskridits	Kontrollera batteriet1) och byt det
Batteriet fastnar när det sätts in i maskinen/laddaren	Styrningarna är smutsiga Rengör	styrningarna försiktigt
Batteriet laddas inte trots att lam-pan på laddaren lyser grönt	Batteriet för varmt/för kallt(1 lampa på batteriet lyser röd)	Låt batteriet svalna/värm försik-tigt batteriet till ca 15 °C - 20 °C (59 °F - 68 °F)Använd bara laddaren i stängda och torra utrymmen vid en omgivningstemperatur på +5 °C till +40 °C (41 °F - 104 °F)
Lampan på laddaren blinkar röd ingen	elkontakt mellan laddaren och batteriet	Ta ut batteriet och sätt i det igen
	Fel på batteriet(4 lampor på batteriet blinkar röda i ca 5 sekunder)	Ta ut batteriet ur maskinen och sätt i det igen. Sätt på maskinen, om lamporna fortfa-rande blinkar är batteriet defekt och måste bytas
	Fel på laddaren	Låt en återförsäljare1) kontrol-lera laddaren
1)STIHL rekommenderar STIHL-återförsäljare

Användare av den här maskinen får endast utföra skötsel och underhållsarbete som beskrivs i den här skötselanvisningen. Mer avancerade reparationer får endast utföras av återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt att få tillgång till teknisk information.

Använd vid reparation endast reservdelar som är godkända av STIHL för denna maskin, eller tekniskt likvärdiga delar. Använd endast reservdelar av hög kvalitet. Annars finns det risk för olyckor eller skador på maskinen.

Vi rekommenderar att du använder STIHL originalreservdelar.

STIHL originalreservdelar känns igen på STIHL reservdelsnummer på logotypen STIHL ^ och eventuellt på STIHL-märket ^G (på mindre detaljer finns ibland bara detta märke).

24 Avfallshantering

Information om avfallshantering finns att få hos kommunförvaltningen eller en STIHL-återförsäljare.

Icke fackmannamässig kassering kan skada hälsan och miljön.

000BA073 KN

• Avfallshantera STIHLs produkter, inklusive förpackningar, enligt lokala föreskrifter på därför avsedd återvinningsstation.
• Släng inte produkten i hushållsavfallet.

25 EU-försäkran om överens- stämmelse

intygar på eget ansvar att

Konstruktion: Batteridriven vinkelslip

Fabrikat: STIHL

Typ: TSA 230

Serieidentifiering: 4864

uppfyller bestämmelserna i direktiv 2006/42/EG, 2014/30/EU samt 2011/65/EU och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet:

EN 55014-1, EN 55014-2, EN 60745-1,

EN 60745-2-22

Förvaring av teknisk dokumentation:

Tillverkningsår, tillverkningsland samt serienummer står på maskinen.

Waiblingen, 2021-07-15

Avdelningschef produktgodkännande, reglering

26 UKCA-konformitetsdeklara- tion

intygar på eget ansvar att

Konstruktion: Batteridriven vinkelslip

Fabrikat: STIHL

Typ: TSA 230

Serieidentifiering: 4864

motsvarar bestämmelserna i UK-förordningarna Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 och The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 och har utvecklats och tillverkats i överensstämmelse med de ver-

svenska 27 Allmänna säkerhetsanvisningar för elverktyg

sioner av följande standarder som gällde vid produktionsdatumet:

EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-22

Förvaring av teknisk dokumentation:

Tillverkningsår, tillverkningsland samt serienummer står på maskinen.

Waiblingen, 2021-07-15

Avdelningschef produktgodkännande, reglering

27 Allmänna säkerhetsanvisningar för elverktyg

I detta kapitel återges de allmänna säkerhetsanvisningar som formulerats i standarden SS-EN 60745 för handhållna motordrivna elverktyg. STIHL är skyldiga att trycka upp dessa normtexter ordagrant.

Säkerhetsanvisningarna angivna under "2) Elektriska säkerhetsanvisningar" för att undvika elektriska stötar kan inte användas för batteridrivna STIHL-elverktyg.

WARNING

Läs igenom alla säkerhetsanvisningar och instruktioner. Att försumma innehållet i säkerhetsanvisningarna och instruktionerna kan orsaka elektriska stötar, brand och/eller svåra skador.

Förvara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet "Elverktyg" i säkerhetsanvisningarna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

27.1 1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

27.2 2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, vassa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
e) När du arbetar med ett elverktyg utomhus, använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
f) Använd en jordfelsbrytare om elverktyget måste användas i fuktig miljö. Jordfelsbryta- ren minskar risken för elstöt.

27.3 3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även ett ögonblicks ouppmärksamhet leda till allvarliga kroppsskador.

27 Allmänna säkerhetsanvisningar för elverktyg svenska

b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria skyddskängor, skyddshjälm och hör- selskydd reducerar, beroende på elverkty- gets typ och användning, risken för person- kador.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter batteriet, tar upp eller bär verktyget. Om du har fingret på brytaren då du bär elverktyget eller om elverktyget är påslaget när du ansluter det till strömförsörjningen kan olyckor uppstå.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
e) Undvik onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
g) Om dammutsugnings- och -uppsamlingsutrustning kan monteras, se till att denna är rätt monterad och används på korrekt sätt. Användning av dammutsugning kan minska risker som uppstår p.g.a. damm.

27.4 4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd det elverktyg som är avsett för arbetsuppgiften. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet arbetsområde.
b) Ett elverktyg med defekt strömbrytare får inte längre användas. Ett elverktyg som inte kan sättas på eller stängas av är farligt och måste repareras.
c) Dra ut stickkontakten ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oav-siktlig start av elverktyget.
d) Förvara elverktygen oåtkomliga för barn. Elverktyget får inte användas av personer som inte är förtrogna med dess användning

eller inte har läst dessa anvisningar. Elverktyg är farliga om de används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar samt att inga komponenter har brustit eller skadats på ett sätt som påverkar elverktygets funktion i negativ riktning. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
f) Håll skärverktygen vassa och rena. Omsorgsfullt skötta skärverktyg med vassa eggar kommer inte så lätt i kläm och går lättare att styra.
g) Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och användningsområdet. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

27.5 5) Hantering och användning av sladdlösa elverktyg

a) Ladda batteriet endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
c) Håll gem, mynt, nycklar, spikar, skruvar, och andra små metallföremål på avständ från batterier som inte används för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

27.6 6) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

27.7 7) Säkerhetsanvisningar för användning av kapskivor

27.7.1 Säkerhetsanvisningar för kapmaskiner

a) Den skyddskåpa som hör till elverktyget måste sättas på säkert och ställas in så att högsta säkerhetsmåttet nås, d.v.s. den minsta delen av slipkroppen pekar öppen mot användaren. Det håller användaren och övriga personer som befinner sig i närheten utanför den roterande slipskivans område. Skyddskåpan ska skydda användaren mot brottstycken och tillfällig kontakt med slipkroppen.

b) Använd endast bundna förstärkta eller diamantbelagda kapskivor med ditt elverktyg. Även om tillbehöret kan monteras på ditt elverktyg, innebär det inte att det är säkert att använda.

c) Det tillåtna varvtalet för verktyget som används måste vara minst så högt som det högsta varvtal som anges på elverktyget. Tillbehör som går snabbare än tillåtet, kan gå sönder och delar kan slungas runt.

d) Slipkroppar får endast användas för rekommenderad användning. Slipa exempelvis aldrig med en kapskivas sida. Kapskivor ska användas för avverkning med kanten av skivan. Kraftpåverkan från sidan på denna slipkropp kan göra sönder den.

e) Använd alltid hela klämflänsar i passande storlek för den slipskiva du valt. Lämpliga flänsar ger slipskivan stöd och minskar på så vis risken för att slipskivan går sönder.

f) Använd inga slitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte avsedda för de högre varvtalen hos mindre elverktyg och kan gå sönder.

g) Ytterdiametern och tjockleken på det verktyg som används måste motsvara de mättangivelser som finns på ditt elverktyg. Felaktigt avpassade verktyg kan inte avskärmas eller kontrolleras tillräckligt.

h) Slipskivan och flänsen måste passa exakt ihop med slipspindeln på ditt elverktyg. Verktyg som används som inte passar exakt med slipspindeln på elverktyget roterar ojämnt, vibrerar kraftigt och kan leda till att man förlorar kontrollen.

i) Använd inga skadade slipskivor. Kontrollera om slipskivan spruckit eller om det gått flisor ur den före varje användning. Om elverktyget eller slipskivan faller, kontrollera om någon

av dessa har skadats, eller använd en oskadad slipskiva. När slipskivan har kontrollerats och monterats ska användaren och övriga personer som befinner sig i närheten hålla sig utanför den roterande slipskivans område och låta maskinen gå en minut med maxvarvtal. Skadade slipskivor går oftast sönder under denna testtid.

j) Bär personlig skyddsutrustning. Bär ansiktsskydd, ögonskydd eller skyddsglasögon beroende på användning. När så är lämpligt, bär andningsskydd, hörselskydd, skyddshandskar eller skyddsförkläde som håller slip- och materialpartiklar borta. Ögonen ska skyddas från flygande föremål som förekommer vid olika typer av användning. Damm- eller andningsskydd ska filtrera det damm som uppstår vid användning. Om du utsätts för höga ljud under en längre tid kan du drabbas av hörselförlust.

k) Se till att eventuella övriga personer håller ett säkert avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Brottstycken av verktyget eller trasiga verktyg som används kan flyga iväg och orsaka skador även utanför arbetsområdet.

I) Håll maskinen endast på de isolerade handtagsytorna när du utför arbeten där verktyget som används kan träffa dolda strömkablar. Kontakt med en spänningsförande ledning kan även leda strömmen till maskinens metalldelar och orsaka elstöt.

n) Lägg aldrig ned elverktyget innan verktyget som används helt står stilla. Verktyget som används och fortfarande roterar kan komma i kontakt med ytan och användaren förlorar då kontrollen över elverktyget.

o) Kör inte elverktyget medan du bär det. Dina kläder kan fastna i det roterande verktyget på grund av tillfällig kontakt, och verktyget kan borra sig in i kroppen.

p) Rengör luftslitsarna på ditt elverktyg regel-bundet. Motorfläkten drar in damm i käpan och kraftig ansamling av metalldamm kan innebära en elektrisk risk.

q) Använd inte elverktyget nära brännbara material. Gnistor kan antända dessa material.

27.8 8) Ytterligare säkerhetsanvisningar för användning av kapskivor

27.8.1 Kast och motsvarande säkerhetsanvisningar

Kast är den plötsliga reaktionen som följer då en roterande slipskiva fastnat eller bockerats. Om den fastnar eller blockeras leder det till ett abrupt stopp av det roterande verktyget. Därigenom slungas ett okontrollerat elverktyg mot rotations- riktningen för det verktyg som används på stället där det blockerats.

Om t.ex. en slipskiva fastnar eller blockeras i arbetsstycket, kan kanten på slipskivan som sänkts ned i arbetsstycket fastna. Slipskivan går därför sönder eller orsakar kast. Slipskivan rör sig då antingen mot eller från användaren beroende på rotationsriktningen hos skivan på det blockerade stället. Även detta kan leda till att slipskivan går sönder.

Ett kast är en följd av felaktig användning av elverktyget. Kast kan undvikas genom särskilda försiktighetsåtgärder, vilka beskrivs nedan.

a) Håll fast elverktyget ordentligt och för kroppen och armarna till en position där du kan fånga upp kastet. Använd alltid tillsatshandtaget om sådant finns för att få största möjliga kontroll över krafterna i ett kast och reaktionsmomenten vid upprampningen. Användaren kan kontrollera kast- och reaktionskrafter med hjälp av lämpliga säkerhetsåtgärder.
b) Stoppa aldrig händerna i närheten av roterande verktyg som används. Verktyget kan röra sig över din hand vid kast.
c) Undvik området framför och bakom den roterande kapskivan. Kastet driver elverktyget i motsatt riktning mot slipskivans rörelser på det blockerade stället.
d) Arbeta särskilt försiktigt nära hörn, vassa kanter o.s.v. Förhindra att verktyget som används studsar tillbaka från arbetsstycket och kläms. Det roterande verktyget har en benägenhet att fastna vid hörn, vassa kanter eller när det studsar. Detta orsakar förlust av kontroll eller kast.
e) Använd inte kedje- eller tandat sågblad samt ingen segmenterad diamantskiva med slitsar bredare än 10 mm. Sådan verktyg orsakar ofta kast eller förlust av kontrollen över elverktyget.

f) Undvik att blockera kapskivan eller att pre-ssa den för hårt. Gör inga omåttligt djupa skär. En överbelastning av kapskivan ökar belastningen och känsligheten för att hamna snett eller blockering och därmed risken för kast eller att slipkroppen går sönder.
g) Om kapskivan kläms eller du avbryter arbetet, stäng av maskinen och håll den stilla tills skivan stannat. Försök aldrig att dra ut kapskivan ur skäret när den fortfarande roterar, annars kan följden bli kast. Fastställ och åtgärda orsaken till att kapskivan fastnar.
h) Sätt inte på elverktyget igen så länge det befinner sig i arbetsstycket. Låt först kapski- van nå sitt fulla varvtal, innan du fortsätter med skäret försiktigt. I annat fall kan skivan fastna, hoppa ut ur arbetsstycket eller orsaka kast.
i) Stötta plattor eller stora arbetsstycken för att minska risken för kast på grund av kapskivor som fastnar. Stora arbetsstycken kan böjas av sin egna vikt. Arbetsstycket måste då stöttas på båda sidorna om skivan och i närheten av skäret samt på kanten.
j) Var särskilt försiktig vid "ficksågning" i befintliga väggar eller andra områden du ej kan se in i. Den instuckna kapskivan kan orsaka kast vid sågning i gas- eller vattenledningar, elektriska ledningar eller andra objekt.

Sisällysluettelo

Ta batteriet ut av kappeslipemaskinen:

2.6.1 Dybdeanslag med avsugstusser

∅nsket snittdybde kan innstilles med „Dybdeanslag med avsugstusser“.

2.7 Motor

2.7.1 Batteri

2.11 Slå på maskinen

Slå på som beskrevet i bruksanvisningen - se „Slå på maskinen“.

- beskyttelse av hendene (varme hansker)

- pauser

Ved bruk av kappeskiver av syntetisk harpiks som kun er egnet for våtkapping, må det våtkappes.

5.2 Bruk kun våtkapping med diamant-kappskiver

5.2.1 ∅k holdbarhet og kappehastighet

Tilføre vann til kappskiven.

5.2.2 Binde støv

Tilfør kappskiven minst en vannmengde på 0,6 l/min.

5.3.2 Kappskive av kunstig harpiks, kun egnet for vätkapping

- siste snitt alltid ovenfra (ca. 15 % av rørets omkrets)

7 Vinkelslipeskiver av syntetisk harpiks

STINC 180BA000 KN

Kappeskiver av syntetisk harpiks betegnes også som bundne kappeskiver.

Typer:

- til tørr bruk

- til våt bruk

• etiketten
• på forpakningen (tabell med bruksanbefalinger)

Settes inn eller skiftes ut kun när maskinen er slått av, läsesperren stilt på ⏻, batteriet tatt ut.

9.1 Ta av kappeskiven

1 8016BA016 KN

15.2 Slå på apparatet

8016BA021 KN 2

Motoren går kun, när låsespaken (2) står på 📋 og sperreknappen (4) og girspaken (5) betjenes samtidig.

16 Slå av maskinen

0000-GXX-5279-A0 1 2

20 Tilkoblingsledning med nettplugg

A Sikkerhetsetikett

B Sikkerhetsetikett

21 Tekniske data

21.1 Batteri

Type: Litium-ion

Modell: AP

Kappeskiver av syntetisk harpiks
