| Typ výrobku | Bezdrátová řezací bruska (úhlová bruska) |
| Model | STIHL TSA 230 |
| Typ baterie | Lithium-iontová, řada STIHL AP |
| Max. otáčky vřetena | 6650 ot/min |
| Průměr brusného kotouče | 230 mm (9") |
| Max. tloušťka kotouče | 3 mm |
| Průměr otvoru | 22,23 mm (7/8") |
| Utahovací moment | 20 Nm (177 lbf·in) |
| Max. hloubka řezu | 70 mm (2,756 palce) |
| Hmotnost (bez baterie a kotouče) | 3,9 kg (8,6 lb) |
| Max. tlak vody | 4 bar (58 psi) |
| Hladina akustického tlaku (řezání betonu) | 103 dB(A) |
| Hladina akustického výkonu | 114 dB(A) |
| Úroveň vibrací (levá rukojeť) | 3,5 m/s² |
| Kompatibilní nabíječky | STIHL AL 100, AL 300, AL 500 |
| Zdroj napájení | Bezdrátový, bateriový |
| Režimy řezání | Mokré a suché řezání |
| Typ krytu | Nastavitelný kryt brusného kotouče |
| Zámek páčky | Ano, zabraňuje náhodnému spuštění |
| Zámek vřetena | Ano, pro výměnu kotouče |
| Vodní přípojka | Integrovaná, s uzavíracím ventilem |
Často kladené otázky - TSA 230 STIHL
Dotazy uživatelů ohledně TSA 230 STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Drtič ve formátu PDF zdarma! Najděte svůj návod TSA 230 - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. TSA 230 značky STIHL.
NÁVOD K OBSLUZE TSA 230 STIHL
1 Vysvětlivky k tomuto návodu k použití.... 217
2 Bezpečnostní pokyny......217
3 Reakční síly.... 223
4 Pracovní technika.... 225

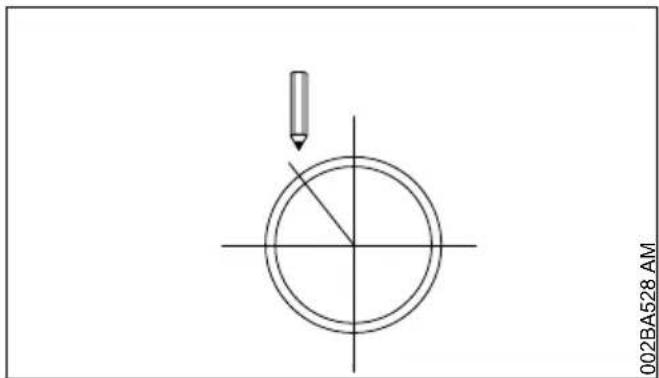

5 Příklady použití...... 225
6 Rozbrušovací kotouče.... 229
7 Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic.... 229
8 Diamantové rozbrušovací kotouče......230

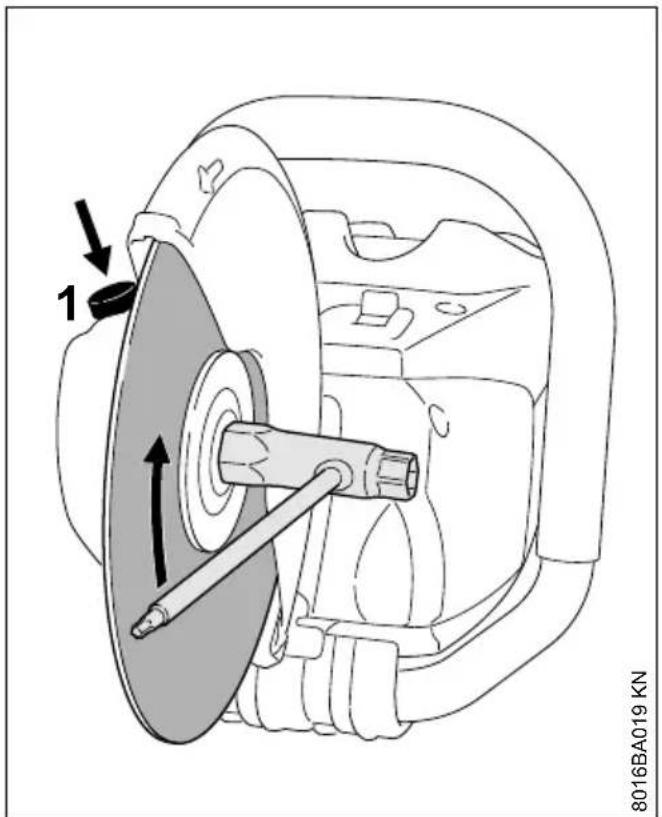

9 Nasazení / výměna rozbrušovacího kotouče 232

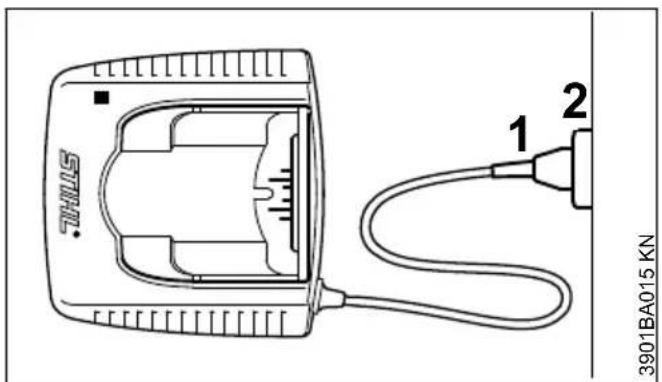

10 Elektické připojení nabíječky......233

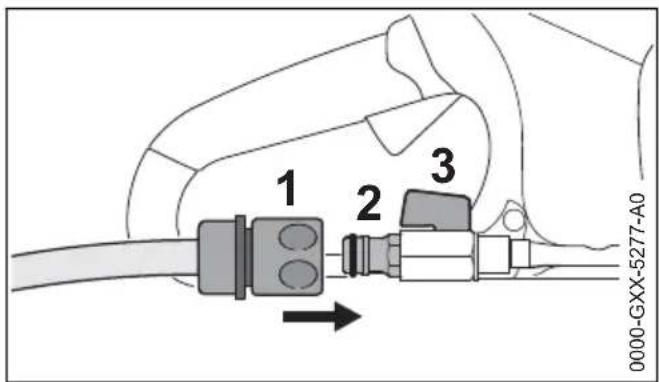

14 Připojení přívodní hadice.... 237
15 Zapnutí stroje.... 237
16 Vypnutí stroje.... 238
17 Skladování stroje.... 238
18 Pokyny pro údržbu a ošetřování...... 239
19 Jak minimalizovat opotřebení a jak zabránit poškození......240

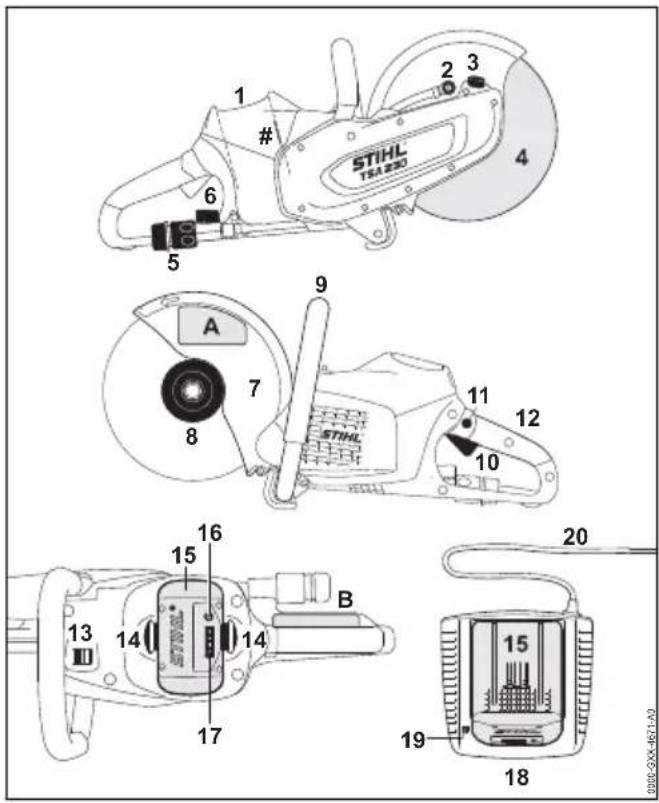

20 Důležité konstrukční prvky.... 241
21 Technická data....241
22 Provozní poruchy a jejich odstranění.....242
23 Pokyny pro opravu.... 244
24 Likvidace stroje.... 244
25 Prohlášení o konformitě EU.... 244
26 Adresy....244
27 Všeobecné bezpečnostní pokyny pro elektrické stroje....245
Vážená zákaznice, vážený zákazníku,
děkujeme Vám, že jste se rozhodli pro jakostní výrobek firmy STIHL.
Tento produkt byl vyroben za použití moderních výrobních technologií a obsáhlých opatření pro zajištění jakosti. Snažíme se udělat vše pro to,
abyste s tímto výrobkem byli spokojeni a mohli s ním bez problémů pracovat.
Pokud budete mít dotazy týkající se Vašeho stroje, obrat'te se laskavě buď na Vašeho obchodníka či přímo na naši distribuční společnost.
Váš
Dr. Nikolas Stihl
1 Vysvětlivky k tomuto návodu k použití
Tento návod k použití se vztahuje na akumulátorovou rozbrušovačku STIHL, která je v tomto návodu k použití nazývána také motorovým strojem nebo strojem.
1.1 Obrázkové symboly
Veškeré na stroji zobrazené symboly jsou vysvětleny v tomto návodu k použití.
1.2 Označení jednotlivých textových pasáží
Varování jak před nebezpečím úrazu či poranění osob, tak i před závažnými věcnými škodami.
UPOZORNĚNÍ
Varování před poškozením stroje jako celku či jeho jednotlivých konstrukčních částí.
1.3 Další technický vývoj
STIHL se neustále zabývá dalším vývojem veškerých strojů a přístrojů; z tohoto důvodu si musíme vyhradit právo změn objemu dodávek ve tvaru, technice a vybavení.
Z údajů a vyobrazení uvedených v tomto návodu k použití nemohou být proto odvozovány žádné nároky.
2 Bezpečnostní pokyny
Dodatková bezpečnostní opatření jsou při práci s rozbrušovacím strojem nezbytná, protože se pracuje s velkou rychlostí otáčejícím se rozbrušovacím kotoučem.
Ještě před prvním uvedením stroje do provozu si bezpodmínečně přečtěte celý návod k použití a bezpečně ho uložte pro pozdější použití. Nedodržování bezpečnostních pokynů může být životu nebezpečné.
2.1 Obecně dodržujte
Dodržovat specifické bezpečnostní předpisy země, např. příslušných oborových sdružení, úřadů pro bezpečnost práce a pod.
Pro zaměstnavatele v Evropské Unii je závazná směrnice 2009/104/EC – Bezpečnost a ochrana zdraví při používání strojů a přístrojů zaměstnanci při práci.
Práce s hluk produkujícími stroji může být národními či lokálními předpisy časově omezena.
Pokud s rozbrušovačkou pracujete poprvé: nechte vysvětlit od prodavače nebo jiné, práce se strojem znalé osoby, jak se s ním bezpečně zachází – nebo se zúčastněte odborného školení.
Nezletilí nesmějí s rozbrušovačkou pracovat – s výjimkou mladistvých nad 16 let, kteří se pod dohledem zaučují.
Děti, zvířata a diváky nepouštět do blízkosti stroje.
Uživatel nese vůči jiným osobám zodpovědnost za úrazy a za nebezpečí, ohrožující jejich zdraví či majetek.
Rozbrušovačku předávejte nebo zapůjčujte pouze těm osobám, které jsou s tímto modelem a jeho obsluhou obeznámeny – a vždy jim zároveň předejte i návod k použití.
Kdo pracuje se strojem, musí být odpočatý, zdravý a v dobré kondici. Kdo se ze zdravotních důvodů nesmí namáhat, měl by se informovat u svého lékaře, může-li s rozbrušovačkou pracovat.
Po požití alkoholu, reakceschopnost snižujících léků nebo drog se nesmí s rozbrušovačkou pracovat.
Za nepříznivého počasí (déšť, sníh, led, vítr) práci odsunout na pozdější dobu – hrozí zvýšené nebezpečí úrazu!
V následujících případech vyjměte z rozbrušovačky akumulátor:
- při kontrolních, seřizovacích a čisticích úkonech
– nasazování nebo výměna rozbrušovacího kotouče
– montáž a demontáž příslušenství, provádění seřizování
– odkládání rozbrušovačky bez dozoru
- Přeprava
- Skladování
– při opravářských a údržbářských úkonech
– při hrozícím nebezpečí a v nouzových přípa-dech
Tím se zabrání nechtěnému naskočení motoru.
2.2 Řádné používání
Rozbrušovačka je určena jen k rozbrušování. Není vhodná pro rozřezávání dřeva nebo dřevěných předmětů.
Rozbrušovačku nepoužívejte pro jiné účely – nebezpečí úrazu!
Azbestový prach je zdravotně vysoce závadný – azbest zásadně nikdy nerozřezávat!
STIHL doporučuje používat rozbrušovačku s akumulátory STIHL konstrukčního provedení AP.
Při pracích, které se neprovádějí na zemi se rozbrušovačka smí používat jen s přímo nasazenými akumulátory STIHL konstrukčního provedení AP.
Na rozbrušovačce neprovádějte žádné změny – mohlo by to vést k ohrožení bezpečnosti.
STIHL vylučuje jakoukoli zodpovědnost a ručení za osobní a věcné škody, způsobené použitím nedovolených adaptérů.
2.3 Oblečení a vybavení
Noste předpisové oblečení a výstroj.
Oblečení musí být účelné a nesmí překážet v pohybu. Těsně přiléhající oděv – pracovní overal, v žádném případě pracovní plášť.
Při rozbrušování ocele nosit zásadně oblečení z těžko zápalných materiálů (např. z kůže či z proti vznícení upravené bavlny) – žádný textil ze syn- tetických vláken – hrozí nebezpečí požáru od létajících jisker!
Na oděvu se nesmějí nacházet žádné vznětlivé usazeniny (jako např. piliny, palivo, olej atd.).
Nikdy nenose oděvy, které by se mohly zachytit v pohyblivých částech stroje – žádné šály, kravaty, šperky či ozdoby. Dlouhé vlasy si svažte a zajistěte.
Noste bezpečnostní vysoké boty s hrubou, neklouzavou podrážkou a se špičkou vyztuženou ocelí.
VAROVÁNÍ
Ke snížení nebezpečí očních úrazů noste těsně přiléhající ochranné brýle podle normy EN 166. Dbejte na správné a přiléhavé nasazení brýlí.
Noste osobní ochranu sluchu – např. ochranné kapsle do uší.
Noste ochrannou přilbu, pokud hrozí nebezpečí shora padajících předmětů.
Během práce může dojít ke vzniku prachu (např. krystalického materiálu z rozbrušovaného předmětu), výparů a kouře – hrozí škody na zdraví!
V případě vzniku prachu je nutno vždy používat ochrannou masku proti prachu.
Dá-li se očekávat, že dojde ke vzniku výparů či kouře (např. při rozbrušování kompozitních materiálů), noste ochrannou dýchací masku.
Noste robustní pracovní rukavice z odolného materiálu (například kůže).
STIHL nabízí rozsáhlý program osobního ochranného vybavení.
Před použitím zkontrolujte stav výstroje a poškozené díly vyměňte.
2.4 Přeprava
Před přepravou – i na malé vzdálenosti – stroj vždy vypněte, aretační páčku nastavte na ☐ a z rozbrušovačky vyjměte akumulátor. Tím se zabráni nechtěnému naskočení motoru.
Zvlhlou rozbrušovačku nebo zvlhlý akumulátor nechte uschnout vzájemně odděleně. Při přepravě zajistěte, aby rozbrušovačka a akumulátor zůstal suchý. Akumulátor přepravujte jen v čistých a suchých obalech, nepoužívejte kovové přepravní obaly.
Rozbrušovačku přepravujte jen s vyjmutým akumulátorem.
Rozbrušovačku noste jen za trubkovou rukojeť – s rozbrušovacím kotoučem směrem dozadu.
Rozbrušovačku nikdy nepřepravujte s namontovaným rozbrušovacím kotoučem – nebezpečí prasknutí!
Ve vozidlech: rozbrušovačku zajistěte proti převržení a poškození.
2.5 Čištění
Plastové díly čistit kusem látky. Ostré čisticí prostředky mohou plast poškodit.
Rozbrušovačku očistěte od prachu a nečistot – nepoužívejte maziva rozpouštějící prostředky.
Chladicí žebra v případě potřeby vyčistit.
Kovové piliny odsajte – neodfukujte stlačeným vzduchem.
Vodící drážky akumulátoru udržovat v čistém stavu – v případě potřeby je vyčistit.
K čištění rozbrušovačky nepoužívejte vysokotlaké čističe. Prudký proud vody může poškodit díly rozbrušovačky.
Rozbrušovačku neostřikujte vodou.
2.6 Příslušenství
Používejte jen takové rozbrušovací kotouče nebo příslušenství, které je firmou STIHL pro tuto rozbrušovačku povoleno nebo technicky rovnocenné díly. V případě dotazů k tomuto tématu se informovat u odborného prodejce. Používat pouze vysokojakostní rozbrušovací kotouče či příslušenství. V opačném případě může hrozit nebezpečí úrazu nebo poškození rozbrušovačky.
STIHL doporučuje používat originální rozbrušovací kotouče a příslušenství značky STIHL. Jsou svými vlastnostmi optimálně přizpůsobeny jak výrobku samotnému, tak i požadavkům uživatele.
Nikdy nepoužívat pilové kotouče, ozubené nástroje z tvrdokovu, ozubené nástroje pro záchranné práce, na řezání dřeva ani žádné jiné ozubené nástroje jakéhokoli jiného druhu – hrozí nebezpečí smrtelných úrazů! Na rozdíl od stejnoměrného sbrušování částeček při práci s rozbrušovacími kotouči se mohou zuby pilového kotouče při řezání do materiálu zaseknout. Následkem je agresivní chování stroje při řezání, a může to vést ke vzniku nekontrolovatelných, extrémně nebezpečných reakčních sil rozbrušovačky (odskakování vzhůru).
2.6.1 Hloubkový doraz s odsávacím hrdlem
"Hloubkový doraz s odsávacím hrdlem" se dodává jako speciální příslušenství a dá se používat pro řezání minerálního materiálu nasucho. Dodržujte příbalový leták speciálního příslušenství a bezpečně ho uložte.
česky 2 Bezpečnostní pokyny
Při řezání minerálních materiálů nasucho je možno zátěž způsobovanou vznikajícími prachy snížit "Hloubkovým dorazem s odsávacím hrdlem" v kombinaci s odsáváním prachu.
V případě vzniku prachu je nutno používat ochrannou masku proti prachu.
Dá-li se očekávat, že dojde ke vzniku výparů či kouře (např. při rozbrušování kompozitních materiálů), nosit ochrannou dýchací masku.
Použité odsávání prachu musí být schválené pro odsávání minerálního materiálu a musí odpovídat třídě prachu M.
Pro zabránění elektrostatickým efektům použí-vejte antistatickou sací hadici. Jinak hrozí riziko ztráty kontroly!
Pro likvidaci odsátého materiálu postupujte podle návodu k použití odsávání prachu.
Požadovanou hloubku řezu je možno nastavit pomocí "Hloubkového dorazu s odsávacím hrdlem".
2.7 Pohon

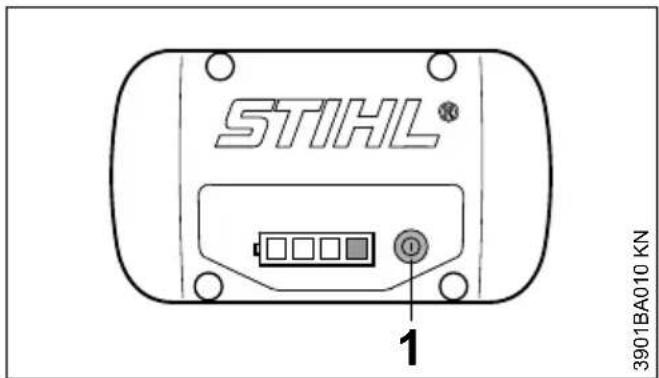

2.7.1 Akumulátor
Dbát na informace příbalového lístku nebo návodu k použití akumulátoru STIHL a bezpečně je uložit pro další použití.
Podrobnější bezpečnostní pokyny – viz www.stihl.com/safety-data-sheets
Akumulátory STIHL a akumulátorové opasky STIHL chraňte před odletujícími jiskrami – Nebezpečí požáru a výbuchu!
Akumulátor STIHL chraňte před špinavou vodou (znečištěnou například přísadami nebo pevnými látkami), vodivými kapalinami a kovovými předměty (například hřebíky, mincemi, kovovými třískami). Může dojít k poškození akumulátorů – Nebezpečí požáru a výbuchu!
Nabíječka
Dbát na informace v příbalovém lístku nabíječky – bezpečně jej uložit pro další použití.

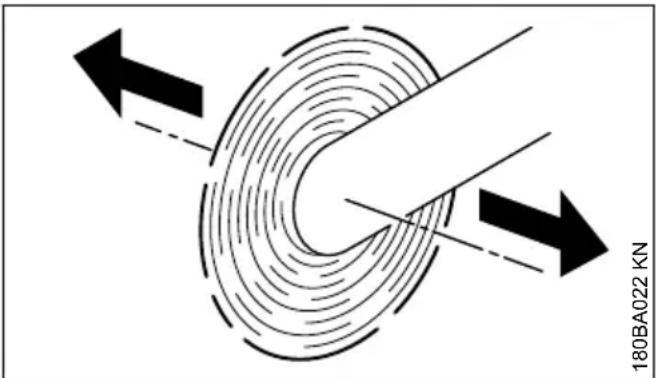

2.8 Rozbrušovací stroj, uložení vřetena
Bezvadné uložení vřetena zaručuje přesnost vystředěného běhu a pohybu v rovině diamantového rozbrušovacího kotouče – příp. nechte provést kontrolu u odborného prodejce.

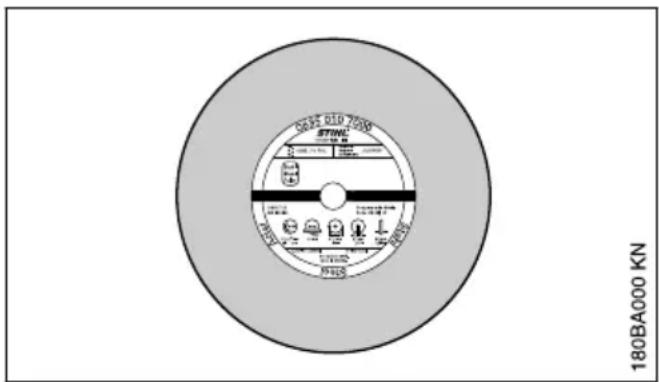

2.9 Rozbrušovací kotouče
2.9.1 Volba rozbrušovacího kotouče
Rozbrušovací kotouče musejí být dovolené pro ruční rozbrušování. Nikdy nepoužívejte jiná brusná tělesa a přídavná zařízení – hrozí nebezpečí úrazu!

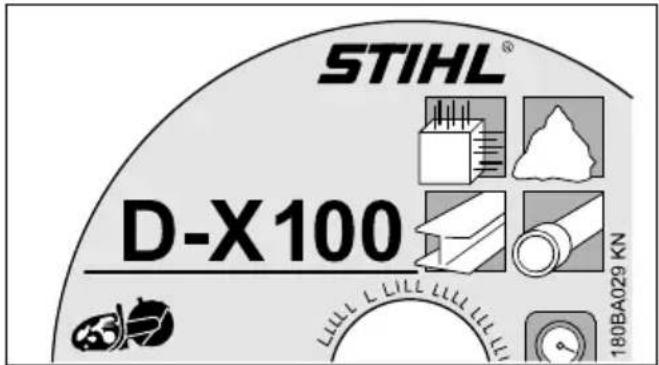

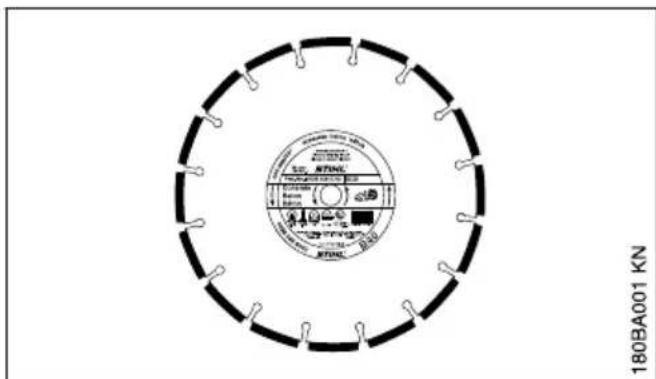

Rozbrušovací kotouče jsou vhodné pro různé materiály: dbejte na označení rozbrušovacích kotoučů.
STIHL doporučuje zásadně řezání a rozbrušování za mokra.
Dodržujte vnější průměr rozbrušovacího kotouče – viz kapitola „Technická data“.
Průměr otvoru v rozbrušovacím kotouči pro nasazení na vřeteno a hřídele rozbrušovačky musí souhlasit – viz kapitola „Technická data“.

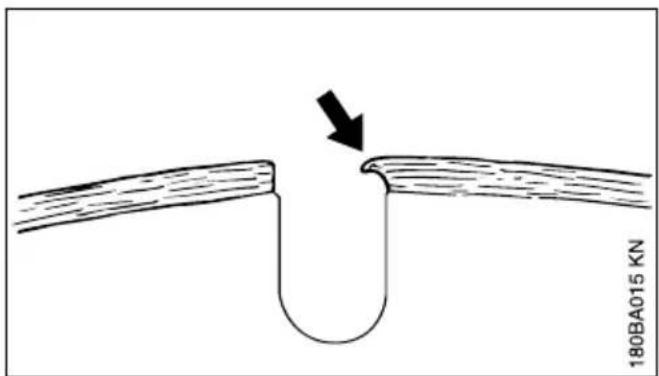

Zkontrolujte, není-li otvor pro vřeteno poškozen. Nikdy nepoužívejte rozbrušovací kotouč, jehož otvor je poškozen – hrozí nebezpečí úrazu!
Přípustné otáčky rozbrušovacího kotouče musejí být stejné nebo ještě vyšší než jmenovité otáčky vřetena rozbrušovacího stroje! – viz kapitola „Technická data“.

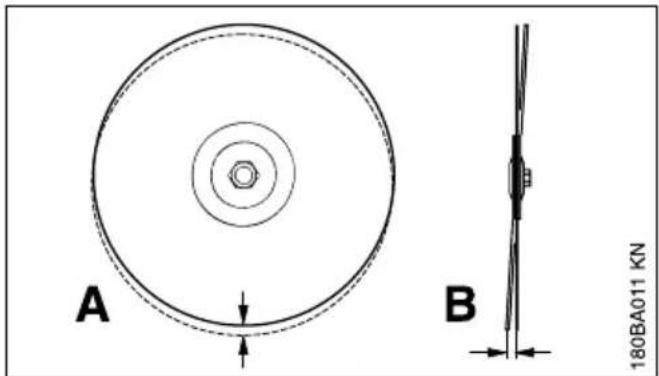

U použitých rozbrušovacích kotoučů zkontrolovat před montáží jejich stav: nesmějí být prasklé, vylomené, tvarově zdeformované, jádro nesmí být vyběhané ani opotřebované, segmenty ani poškozené, ani odpadlé, nesmí vykazovat žádné znaky přehřátí (změna zabarvení) a otvor pro vřeteno musí být nepoškozený.
Nikdy nepoužívat prasklé, vylomené nebo tvarově zdeformované rozbrušovací kotouče.
Podřadné resp. nepovolené diamantové kotouče mohou během rozbrušování začit kmitat do stran. Takové kmitání může vést k tomu, že se tyto diamantové rozbrušovací kotouče v řezu silně zbrzdí resp. budou sevřeny – hrozí nebezpečí zpětného rázu! Zpětný ráz může vést ke smrtelným úrazům! Diamantové rozbrušovací kotouče, které neustále nebo jen občas kmitají do stran, okamžitě vyměňte.
Diamantové rozbrušovací kotouče nikdy nevyrovnávejte.
Nikdy nepoužívejte rozbrušovací kotouč, který spadl na zem – poškozené rozbrušovací kotouče se mohou rozlomit – hrozí nebezpečí úrazu!
2 Bezpečnostní pokyny česky
U rozbrušovacích kotoučů pojených syntetickou pryskyřicí dbejte na datum propadnutí použitelnosti.

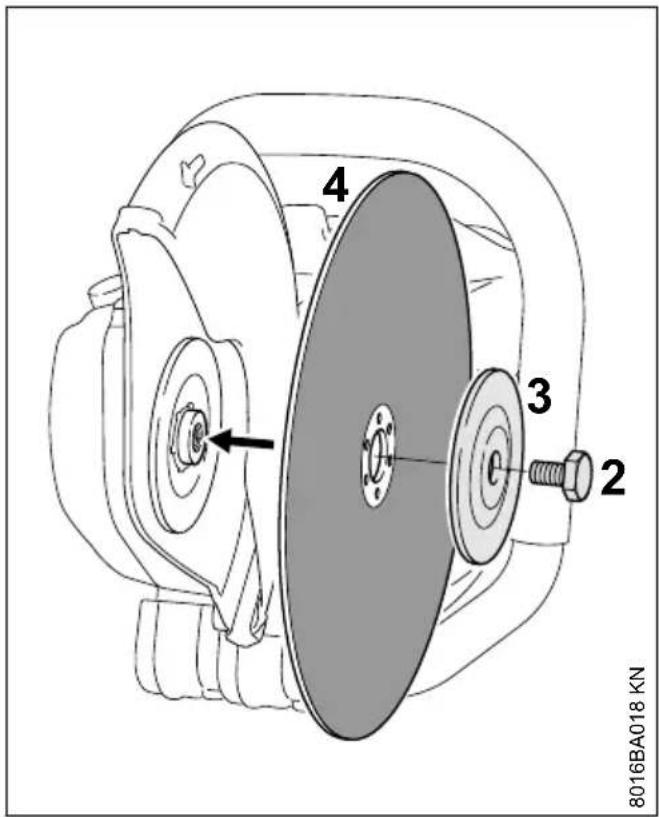

2.9.2 Montáž rozbrušovacích kotoučů
Zkontrolujte vřeteno rozbrušovacího stroje, nikdy nepoužívejte rozbrušovací stroje s poškozeným vřetenem – hrozí nebezpečí úrazu!
U diamantových rozbrušovacích kotoučů dbejte na šipkami označený směr.
Správně umístěte přední přítlačný kotouč – upínací šroub pevně utáhněte – rozbrušovacím kotoučem rukou otočte, přitom proved'te kontrolu vystředěného běhu a pohybu v rovině.
2.9.3 Skladování rozbrušovacích kotoučů
Rozbrušovací kotouče skladujte v suchu a vždy při teplotě nad bodem mrazu, na rovné ploše, při konstantní teplotě – hrozí nebezpečí rozlomení či popraskání!
Rozbrušovací kotouč stále chraňte před nárazovým dotykem země či předmětů.
2.10 Před započetím práce
Provést kontrolu provozní bezpečnosti rozbrušovacího stroje – dbát přitom na patřičné kapitoly v návodu k použití:

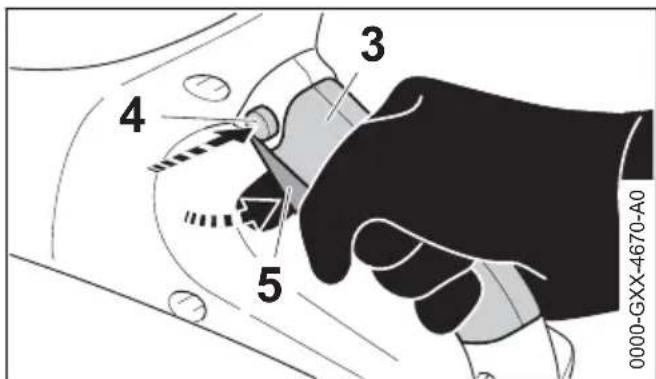

- Spínací páka a aretační tlačítko musí mít lehký chod – spínací páka a aretační tlačítko se po uvolnění musí vrátit do výchozí polohy
– Zkontrolovat, zda je rozbrušovací kotouč vhodný pro materiál určený k rozřezání, jeho stav nezávadný a montáž správně provedena (směr otáčení, správné upevnění). - Spínač je při nestisknutém blokovacím tlačítku zablokován.
– Aretační páka lehce nastavitelná na nebo
– Na ovládacích a bezpečnostních zařízeních neprovádět žádné změny.
– Rukojeti musejí být čisté a suché – beze stop oleje či nečistot. Je to důležité pro bezpečné vedení rozbrušovacího stroje. - Kontakty v akumulátorové šachtě rozbrušovačky zkontrolujte na cizí tělesa a nečistoty.

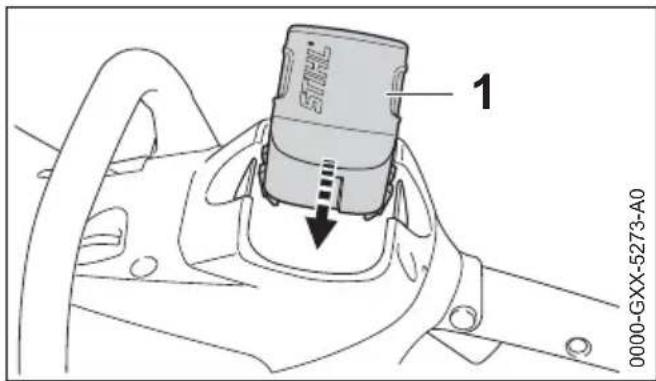

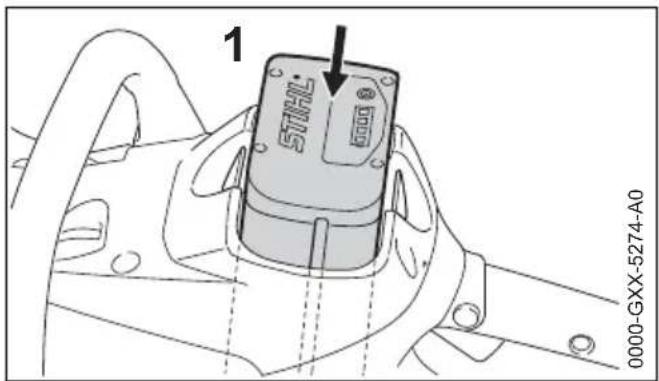

- Akumulátor správně vsadit – musí se slyšitelně zaaretovat.
– Nikdy nepoužívat žádné defektní či zdeformované akumulátory.
– Pro práci za mokra připravit dostatečné množství vody.
Rozbrušovačka se smí používat jen v provozně bezpečném stavu – hrozí nebezpečí úrazu!
2.11 Zapnutí stroje
Jen na rovném podkladu, dbejte na pevný a bezpečný postoj, rozbrušovačku pevně uchopte – rozbrušovací kotouč se nesmí dotýkat ani země, ani žádných předmětů a nesmí se nacházet v řezu.
Rozbrušovačku obsluhuje jen jedna osoba. V pracovním okruhu netrpět žádné další osoby.
Zapnout tak, jak je to popsáno v návodu k použití – viz "Zapnutí stroje".
Po uvolnění spínací páky běží rozbrušovací kotouč krátce dále – hrozí nebezpečí úrazu doběhovým efektem!

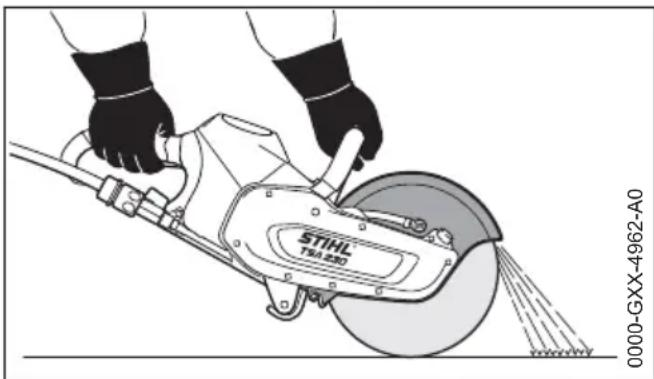

2.12 Při práci
Rozbrušovačku používejte jen pro ruční rozbrušování.

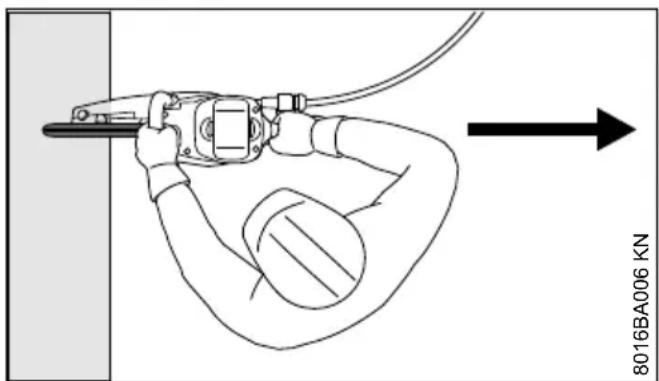

Rozbrušovačku držte při práci vždy oběma rukama: pravá ruka je na zadní rukojeti – to platí i pro leváky. Za účelem bezpečného vedení palci pevně obemkněte jak trubkovou rukojet', tak i ovládací rukojet'.

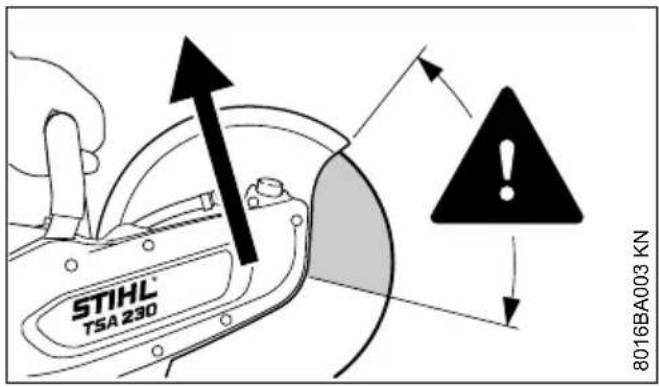

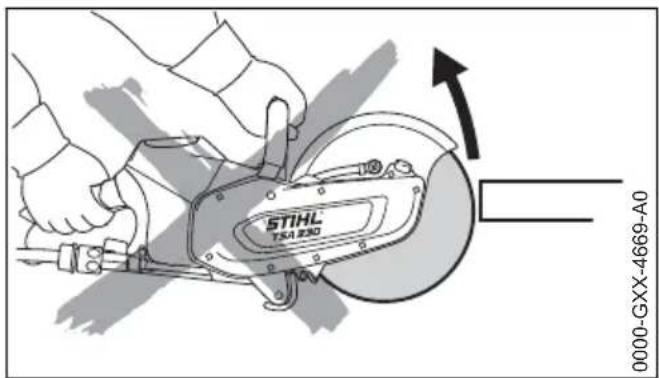

Pohybuje-li se rozbrušovačka s rotujícím rozbrušovacím kotoučem ve směru výše uvedených šipek, dochází ke vzniku síly, která se snaží stroj vyklopit stranou.
Předmět, který má být opracován, musí pevně ležet, rozbrušovačku vždy ved'te směrem k obrobku – nikdy ne obráceně.
Kryt rozbrušovacího kotouče má od obsluhy a rozbrušovacího stroje odklánět částice materiálu.
Dbejte na směr letu sbrušovaných částeček materiálu.
Při hrozícím nebezpečí nebo v případě nouze stroj okamžitě vypněte, aretační páku nastavte na a vyjměte akumulátor.
Vyklidte pracovní prostor – dávejte pozor na překážky, díry a jámy.
S touto rozbrušovačkou lze pracovat za deště a mokra. Zvlhlou rozbrušovačku nebo zvlhlý akumulátor nechte po práci uschnout vzájemně odděleně.
Rozbrušovačku nenechávejte na dešti.
Pozor při náledí, v mokru, na sněhu, na svazích nebo na nerovném terénu atd. – hrozí nebezpečí uklouznutí!
Nikdy nepracujte osaměle – dodržujte vždy jen takovou vzdálenost od jiných lidí, aby v nouzovém případě slyšeli volání a mohli pomoci.
Při práci s ochranou sluchu je třeba zvýšená pozornost a opatrnost – schopnost vnímání zvuků, ohlašujících nebezpečí (křik, zvukové signály apod.) je omezena.
Práci včas přerušujte přestávkami, aby se zabránilo stavu únavy a vyčerpání – hrozí nebezpečí úrazu!
Nedovolte dalším osobám, aby se pohybovaly v pracovním prostoru – zachovávejte dostatečně velký odstup od dalších osob, aby nebyly vystaveny hluku a nebyly ohrožovány odmršťovanými částečkami.
V případě nevolnosti, bolestí hlavy, poruch zraku (např. při zmenšujícím se zorném poli), poruch sluchu, závratí, snižující se schopnosti koncen-
trace okamžitě ukončete práci – hrozí nebezpečí úrazu!
Pokud byla rozbrušovačka vystavena zátěži neodpovídající jejímu určení (např. působení hrubého násilí při úderu či pádu), je bezpodmínečně nutné před dalším provozem důkladně zkontrolovat stav její provozní bezpečnosti – viz také „Před začátkem práce“. Zkontrolujte zejména funkčnost bezpečnostních zařízení.
Rozbrušovačky, jejichž funkční bezpečnost již není zaručena, nesmějí být v žádném případě dále používány. V nejasných případech vyhledejte odborného prodejce.
Nikdy se nedotýkejte běžícího rozbrušovacího kotouče rukou či jinou částí těla.
Zkontrolujte pracovní lokalitu. Vyhněte se jakémukoli nebezpečí poškození potrubí a elektrického vedení.
S rozbrušovačkou se nesmí pracovat v blízkosti zápalných látek a hořlavých plynů.
Nikdy nerozřezávejte trubky, plechové sudy či jiné nádoby pokud není jisté, že neobsahují žádné těkavé či vznětlivé substance.
Před postavením rozbrušovačky na zem a před jejím opuštěním:
– Stroj vypněte

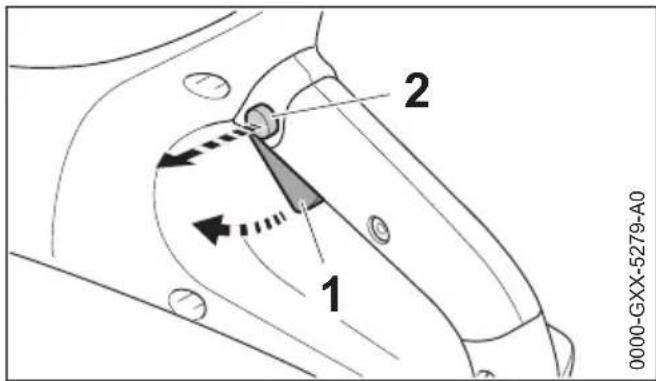

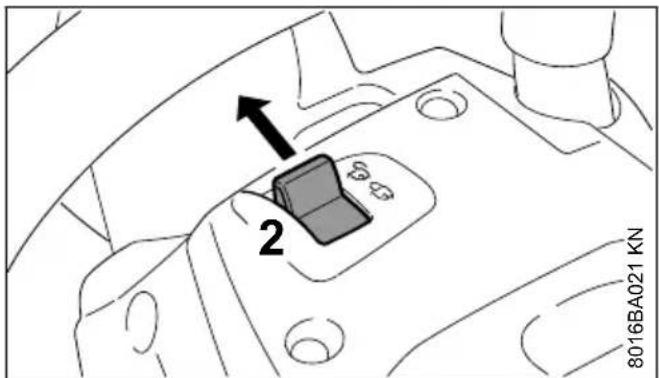

– Aretační páčku nastavte na 📄
– Počkejte, až se rozbrušovací kotouč zastaví nebo jej opatrným dotykem s nějakým tvrdým povrchem (např. betonovou deskou) zbrzděte tak, až se zcela zastaví
– Vyjměte akumulátor. Pokud je akumulátor vyjmutý při otáčejícím se rozbrušovacím kotouči, prodlužuje se doběhový efekt – riziko úrazu!
Rozbrušovací kotouč často kontrolujte – okamžitě ho vyměňte, projeví-li se na něm praskliny, vypouklost či jiné vady (např. přehráti) – hrozí nebezpečí úrazu prasknutím kotouče!
Při znatelných změnách v chování stroje při řezání (např. při zvýšených vibracích, redukovaném řezném výkonu) přerušte práci a odstraňte přičinu změn.
Rozbrušovací kotouč může být po provedení řezu na sucho horký. Zastaveného rozbrušovacího kotouče se nedotýkejte – Nebezpečí popálení!
2.13 Po skončení práce

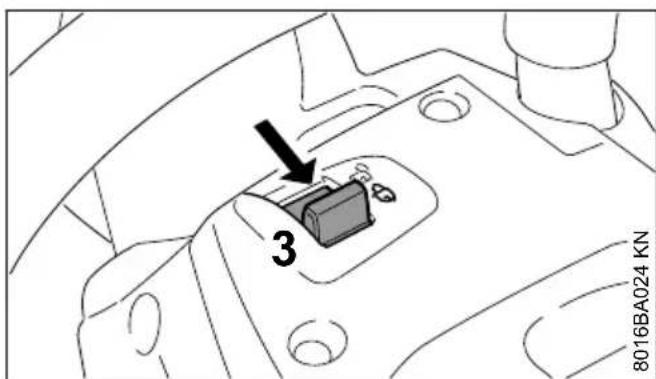

Vypněte stroj, aretační páčku nastavte na ☐ a z rozbrušovačky vyjměte akumulátor.
UPOZORNĚNÍ
Není li akumulátor vyjmut, hrozí nebezpečí koroze připojovacích kontaktů na rozbrušovacím stroji a na akumulátoru zkorodují. Tato koroze pak může vést k nenapravitelným škodám na rozbrušovačce a na akumulátoru.
Zvlhlou rozbrušovačku nebo zvlhlý akumulátor nechte uschnout vzájemně odděleně.
2.14 Skladování
Pokud rozbrušovačku nebudete používat, uložte ji tak, aby nikdo nebyl ohrožen. Rozbrušovačku zajistěte proti přístupu nepovolaných osob.
Rozbrušovačku bezpečně uložte v suchém prostoru, s aretační páčkou v poloze 📋 a jen s vyjmutým akumulátorem.
UPOZORNĚNÍ
Není li akumulátor vyjmut, hrozí nebezpečí koroze připojovacích kontaktů na rozbrušovacím stroji a na akumulátoru zkorodují. Tato koroze pak může vést k nenapravitelným škodám na rozbrušovačce a na akumulátoru.
Zvlhlou rozbrušovačku nebo zvlhlý akumulátor nechte uschnout vzájemně odděleně.
2.15 Vibrace
Při déletrvajícím použití stroje mohou vibrace způsobit poruchy prokrvení rukou (chorobně bílé prsty).
Pro délku použití stroje však nelze stanovit všeobecně platný časový limit, neboť závisí na vícero ovlivňujících faktorech.
Délka použití se prodlužuje:
– použitím ochrany rukou (teplé rukavice),
- když je provoz přerušován přestávkami.
Délka použití se zkracuje:
- když má pracovník speciální osobní sklony ke špatnému prokrvení (symptom: často studené prsty, svědění v prstech),
– když vládnou nízké venkovní teploty,
– když uživatel svírá stroj přílišnou silou (pevné sevření zabraňuje dobrému prokrvení).
Při pravidelném, dlouhodobém používání stroje a při opakovaném výskytu příslušných symptomů (např. svědění v prstech) se doporučuje lékařská prohlídka.
2.16 Pokyny pro údržbu a opravy
Před veškerými opravářskými, čistícími a údržbářskými postupy stroj vždy vypněte, are-tační páčku nastavte na ☐ a z rozbrušovačky vyjměte akumulátor. Při náhodném rozběhu roz-brušovacího kotouče – hrozí nebezpečí úrazu!
Rozbrušovačku pravidelně udržujte. Provádět pouze takové údržbářské a opravářské úkony, které jsou popsány v návodu k použití. Veškeré ostatní práce nechat provést u odborného pro-dejce.
STIHL doporučuje nechat provádět údržbářské a opravářské úkony pouze u autorizovaného, odborného prodejce výrobků STIHL. Autorizovaným odborným prodejcům výrobků STIHL jsou pravidelně nabízena odborná školení a k jejich dispozici jsou dodávány technické informace.
Používat pouze vysokojakostní náhradní díly. V opačném případě může hrozit nebezpečí úrazů nebo poškození rozbrušovačky. V případě dotazů k tomuto tématu se informovat u odborného prodejce.
STIHL doporučuje používat originální náhradní díly STIHL. Jsou svými vlastnostmi optimálně přizpůsobeny jak rozbrušovačce, tak i požadavkům uživatele.
Na rozbrušovačce neprovádějte žádné změny – může to vést k ohrožení bezpečnosti – Nebezpečí úrazu!
Existující elektrické kontakty, připojovací kabely a síťovou zástrčku nabíječky pravidelně kontrolujte na bezvadnou izolaci a známky stárnutí (lámavost).
Elektrické konstrukční díly jako např. připojovací kabel nabíječky, smějí být opravovány resp. vyměňovány pouze odborným elektrotechnickým personálem.
3 Reakční síly
Nejčastěji se vyskytujícími reakčními silami jsou zpětný ráz a vtažení stroje.
3.1 Zpětný ráz
Nebezpečí zpětného rázu – zpětný ráz může vést ke smrtelným úrazům.
Při zpětném rázu (kickback) dochází k náhlému a nekontrolovatelnému vymrštění rozbrušovačky směrem k uživateli.
Ke zpětnému rázu dochází, když se rozbrušovací kotouč např.
– Zaklesne – především ve své vrchní čtvrtině
– Tře o nějaký pevný předmět a tím dojde k jeho silném zbrždění
Jak snížit nebezpečí zpětného rázu
– Pracujte správně a s rozvahou
– Rozbrušovací stroj držte pevně a jistě oběma rukama
- Pokud možno neřezejte horní čtvrtinou rozbrušovacího kotouče. Rozbrušovací kotouč vsazujte do řezu jen s maximální opatrností, nezkrut'te ho, ani ho do řezu prudce nevrážejte

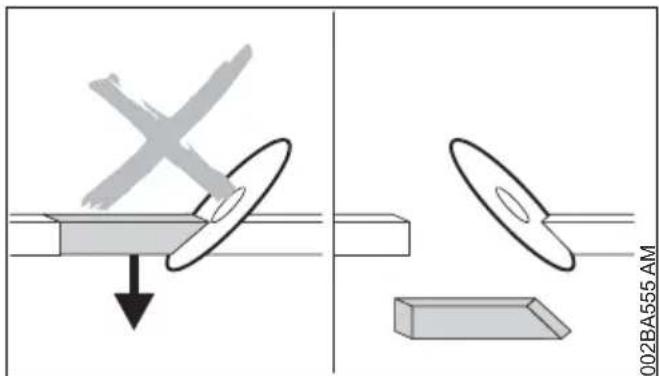

– Vyhněte se klínovému účinku, oddělovaný díl nesmí rozbrušovací kotouč brzdit
- Vždy počitejte s pohybem rozřezávaného předmětu nebo s jinými přičinami, které by mohly vést k sevření řezu a mohly by způsobit zaklesnutí rozbrušovacího kotouče
– Předmět řezání bezpečně upevněte a podepřete tak, aby řez zůstal jak během procesu řezání, tak i po jeho ukončení rozevřen
- Rozbrušované předměty proto nesmějí ležet volně, bez pevného podkladu, a musejí být zajištěny proti odvalení, sklouznutí do stran a vibracím.

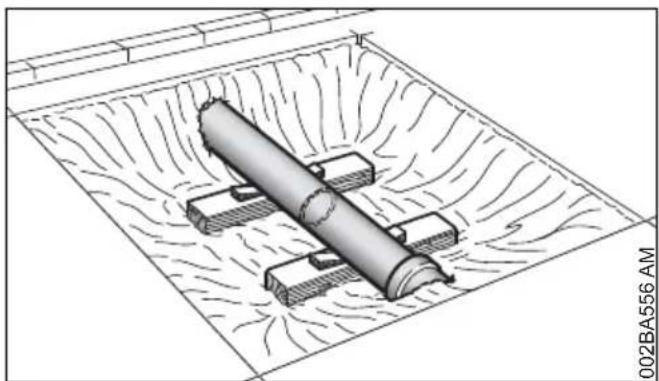

- Volné trubky stabilně a zatížitelně podložte, případně použijte klíny – dbejte vždy na podpěrné podložení a podklad – materiál by se mohl oddrolit
– Při použití diamantových řezných kotoučů rozbrušujte za mokra - Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic jsou podle provedení vhodné jen pro řezání za sucha resp. jen pro řezání za mokra. S rozbrušovacími kotouči s pojivem na bázi syntetických pryskyřic, které jsou vhodné jenom pro řezání za mokra, řežte a rozbrušujte za mokra
3.2 Odtažení

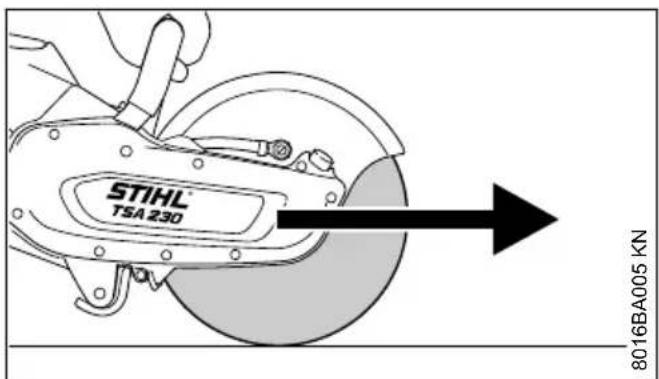

Rozbrušovací stroj je tažen od uživatele směrem dopředu, když se rozbrušovací kotouč dotkne rozřezávaného předmětu shora.
4 Pracovní technika
4.1 Rozbrušování
Pracovat klidně a s rozvahou – pouze za dobrých světelných podmínek a při dobré viditelnosti.
Pracovat pozorně a předvídavě – neohrožovat jiné osoby.
Rozbrušovací kotouč vést rovně v řezné spáře, nezpřičit ho a nevystavovat ho žádnému bočnímu zatížení.
Nebrousit bokem ani nehrubovat.
Žádná část těla se nesmí nacházet v prodlouženém akčním směru rozbrušovacího kotouče.
Dbát na dostatečně volný prostor, zejména ve stavebních jámách zajistit dostatečný prostor pro uživatele a pro pád oddělovaného kusu.
Nepracujte v přílišném předklonu a nikdy se nenaklánějte přes rozbrušovací kotouč.
Nikdy nepracovat na žebříku – na nestabilních místech – nad výškou ramen – jednou rukou – hrozí nebezpečí úrazu!
Rozbrušovací stroj používat pouze k dělení materiálů. Není určen k hrubování nebo odsunování předmětů.
Nikdy na rozbrušovací stroj netlačit.
Nejdříve určit směr dělení materiálu, potom nasadit rozbrušovací stroj. Směr dělení materiálu pak již neměnit. Rozbrušovačku nikdy nezará- žejte ani nezatloukejte do dělící spáry – rozbru- šovačku nenechávejte do dělící spáry spadnout – hrozí nebezpečí prasknutí!
Diamantové rozbrušovací kotouče: při snižujícím se řezném výkonu je třeba zkontrolovat stav naostření diamantového kotouče, příp. ho doostřit. K tomu krátce kotouč zaříznout do abrazivního materiálu jakým je např. pískovec, plynobeton nebo asfalt.
Na konci řezu již není rozbrušovací stroj podpírán v řezu rozbrušovacím kotoučem. Uživatel musí sám převzít a nést hmotnost stroje – hrozí nebezpečí ztráty kontroly nad strojem!
Při dělení ocele: hrozí nebezpečí požáru rozžhavenými částečkami materiálu!
Elektrický proud vedoucí kabely se nesmějí dostat do blízkosti vody či bláta – hrozí nebezpečí úrazu elektrickým proudem!
Rozbrušovací kotouč do opracovávaného kusu vtáhnout – nikdy ho do něj nevsunovat. Provedené dělicí řezy nikdy rozbrušovacím strojem nekorigovat. Neprovádět dodatečné rozbroušení – ponechané můstky nebo zlomové lišty vylomit (např. kladivem).
Při použití diamantových rozbrušovacích kotoučů pracujte na mokro.
Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic jsou podle jejich provedení vhodné jen pro řezání za sucha resp. jen pro řezání za mokra.
Při použití rozbrušovacích kotoučů s pojivem na bázi syntetických pryskyřic, které jsou vhodné jenom pro řezání za sucha, řezejte na sucho.
Při použití rozbrušovacíh kotoučů s pojivem na bázi syntetických pryskyřic, které jsou vhodné jenom pro řezání za sucha, řezat za sucha. Pokud by došlo k namočení těchto rozbrušovacích kotoučů s pojivem na bázi syntetických pryskyřic, ztrácí tím svůj řezný výkon a otupí se. Pokud se takové rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic během práce namočí (např. kvůli loužím či zbytkům vody v trubkách) – nezvyšovat tlak v řezu, nýbrž ho zachovat – hrozí nebezpečí zlomení! Tyto rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic musejí být okamžitě spotřebovány.
5 Příklady použití
5.1 Vodní přípojka
– Vodní přípojka na rozbrušovačce pro všechny druhy napájení vodou
– Tlaková nádržka na vodu o objemu 10 l k vázání prachu
Pro vázání prachu použijte čistou vodu.
česky 5 Příklady použití
5.2 S diamantovými rozbrušova- cími kotouči provádějte dělení materiálů jen za mokra
5.2.1 Zvýšení životnosti a rychlosti dělení materiálů
Na rozbrušovací kotouč zásadně vždy přivádějte vodu.
5.2.2 Vázání prachu
Na rozbrušovací kotouč přivádějte nejméně 0,6 l/min vody.
5.3 S rozbrušovacími kotouči s pojivem na bázi syntetických pryskyřic řezejte a rozbrušujte za sucha resp. za mokra – volba závisí na provedení
Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic jsou podle provedení vhodné jen pro řezání za sucha resp. jen pro řezání za mokra.
5.3.1 Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic vhodné jenom pro rozbrušování a dělení za sucha
Při rozbrušování za sucha noste vhodnou ochrannou masku proti prachu.
Dá-li se očekávat, že dojde ke vzniku výparů či kouře (např. při rozbrušování kompozitních materiálů), noste ochrannou dýchací masku.
5.3.2 Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic vhodné jenom pro rozbrušování a dělení za mokra
Rozbrušovací kotouč používejte pouze s vodou.
Aby se dosáhlo vázání prachu, je třeba na rozbrušovací kotouč přivést vodu v množství nejméně 1 l/min. Aby nedošlo ke snížení řezného výkonu, nesmí být na rozbrušovací kotouč přiváděno větší množství vody než 4 l/min.
Po skončení práce nechte rozbrušovací kotouč běžet v provozních otáčkách ještě asi 3 až 6 sekund bez vody, odstředí se tím voda ulpívající na kotouči.
5.4 Na co dbát při práci s diamantovými rozbrušovacími kotouči a rozbrušovacími kotouči s poji-vem na bázi syntetických pry-skyřic
5.4.1 Předměty určené k rozbrušování
– musejí celou plochou přiléhat k podkladu
- musejí být zajištěny proti odvalení resp. sklouznutí do stran
– musejí být zajištěny proti vibracím
5.4.2 Odříznuté kusy materiálu
U prořezávání otvorů, tvorbě vybrání apod. je důležité, v jakém pořadí se dělící řezy provádějí. Poslední dělící řez je třeba vždy provést tak, aby nemohlo dojít k sevření rozbrušovacího kotouče, a aby oddělený nebo vyříznutý materiál nemohl ohrozit pracovníka.
Případně ponechejte v děleném materiálu malé můstky, které patřičný kus děleného materiálu udrží v jeho původní poloze. Můstky pak později zlomte.
Před konečným oddělením patřičného kusu určete:
– jak těžký je tento kus
– jakým směrem se po plném oddělení může pohnout
– je-li pod napětím
Při vylamování daného kusu dbejte na to, aby pomocný personál nebyl ohrožen.

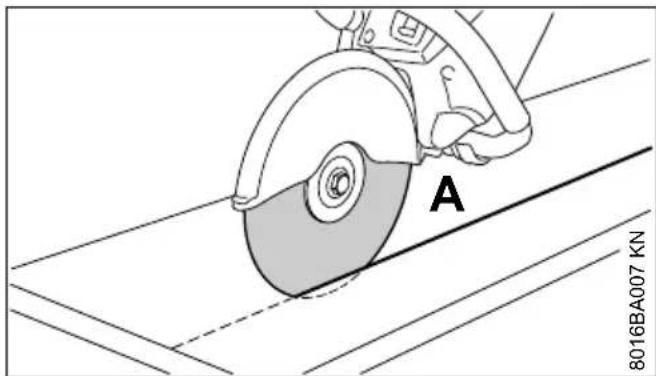

5.5 Materiál dělte v několika pracovních operacích

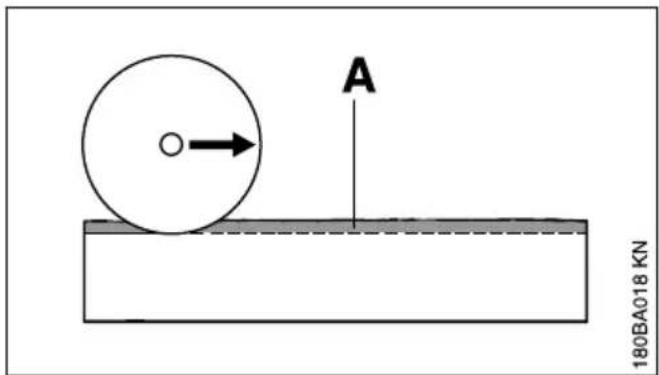

Zakreslete dělicí čáru (A)
- Pracujte podél dělící čáry. Při korekturách rozbrušovací kotouč nenaklánějte, ale vždy znovu nasadťe – řezná hloubka má být při jedné pracovní operaci maximálně 2 cm. Silnější materiál dělte do několika pracovních operací

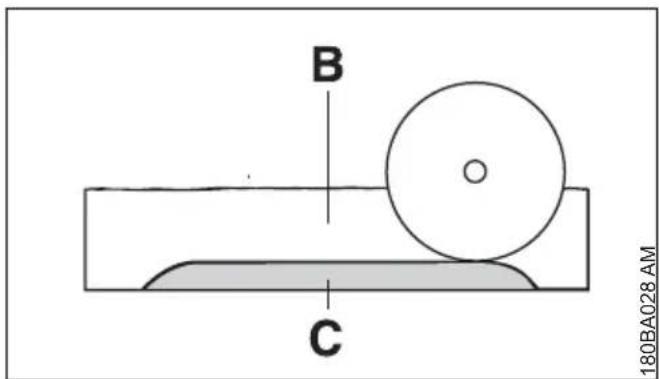

5.6 Rozbrušování dlaždic
▶ Dlaždici zajistěte (např. na neklouzavém pod- kladu, písečné ploše)

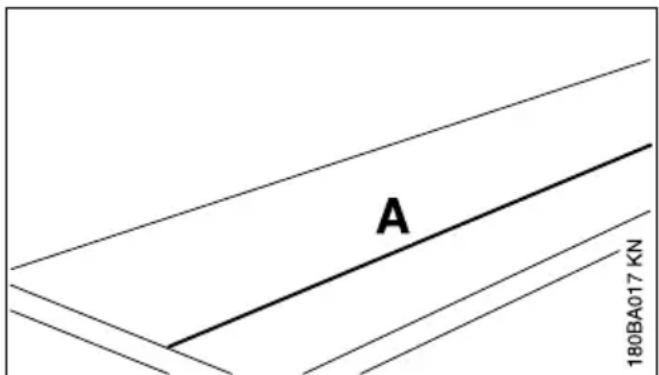

▶ Nařízněte si vodící drážku (A) podél zakreslené čáry
▶ Prohlubte dělící spáru (B)
► Zlomová lišta (C) nechte stát
▶ Dlaždici zcela prořízněte nejdříve na obou koncích řezu, tím se zabrání vylomení materiálu
▶ Dlaždici poté zlomte

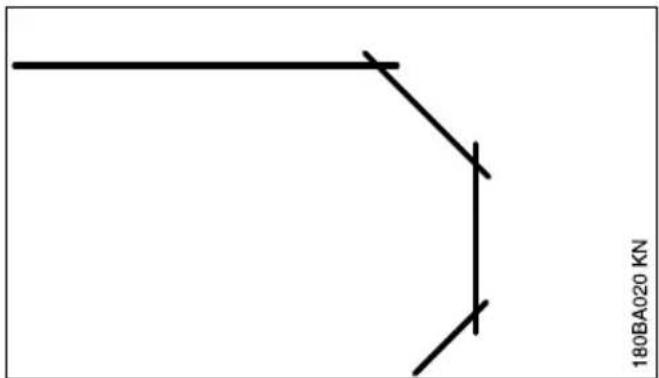

Zakřivené obrysy vytvářejte v několika pracovních operacích – dbejte na to, aby se rozbrušovací kotouč nesešikmil a nezasekl
5.7 Rozbrušování trubek, kulatých a dutých těles
- Trubky, kulatá a dutá tělesa zajistěte proti vibracím, sklouznutí a odvalení
► Dbejte na pád a hmotnost odřezávaného dílu
▶ Určete a zakreslete dělící čáru, přitom se vyhněte armování zejména ve směru dělícího řezu
▶ Určete pořadí dělících řezů
▶ Podél zakreslené dělící čáry zařízněte vodící drážku - Řeznou spáru prohlubte podél vodící drážky – dodržte doporučenou hloubku řezu na pracovní průchod – k provedení malých směrových oprav rozbrušovací kotouč nenaklápějte, ale znovu nasadťe do řezu – popřípadě ponechejte malé můstky, které oddělovanou část udrží v její původní poloze. Tyto můstky po posledním plánovaném dělícím řezu zlomte

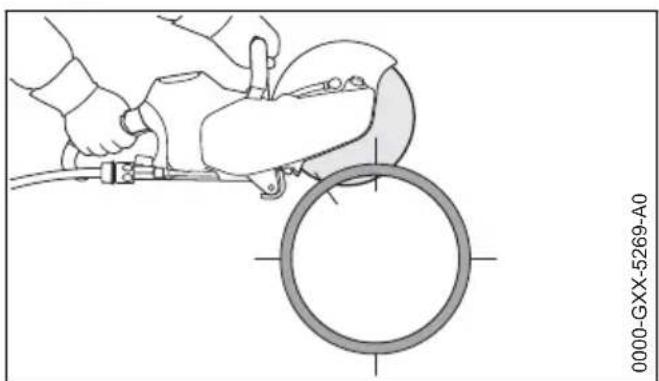

5.8 Rozřezávání betonové trubky

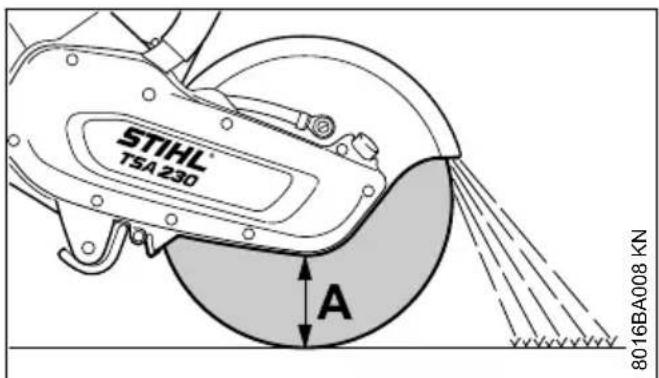

Pracovní postup je závislý na vnějším průměru trubky a na maximálně možné hloubce řezu rozbrušovacího kotouče (A).
- Trubku zajistěte proti vibracím, sklouznutí a odvalení
▶ Dbejte na hmotnost, napětí a pád odřezávaného kusu
česky 5 Příklady použití
▶ Určete a zakreslete průběh řezání
▶ Určete pořadí řezů

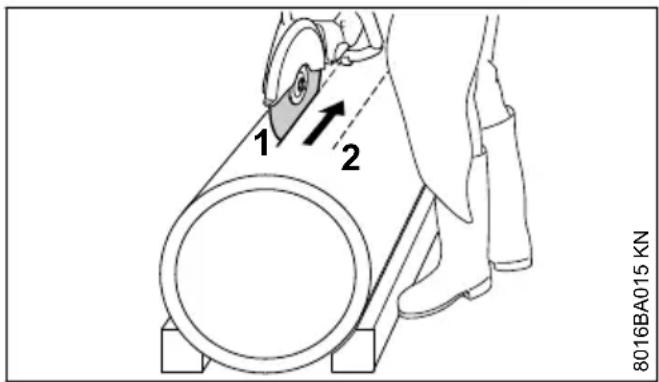

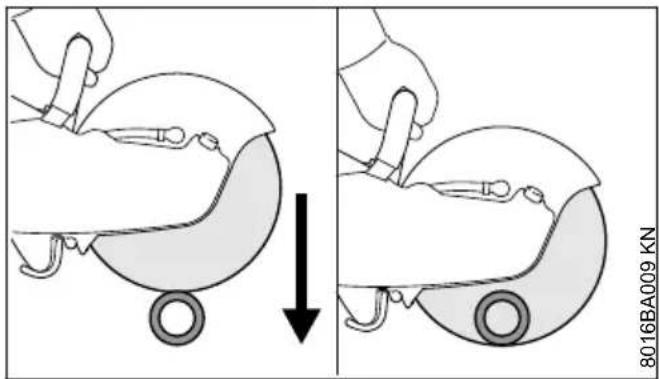

Vnější průměr je menší než maximální řezná hloubka
▶ Proved'te jeden dělící řez shora dolů

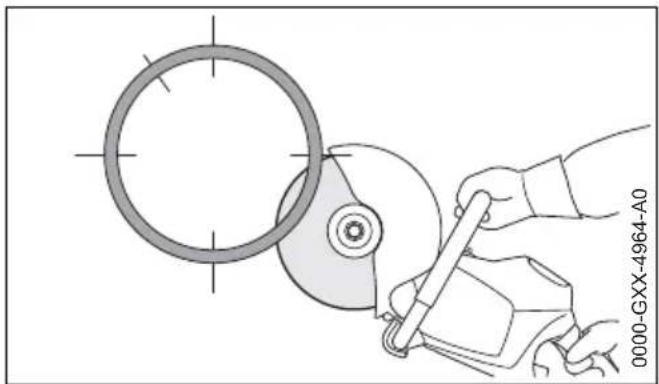

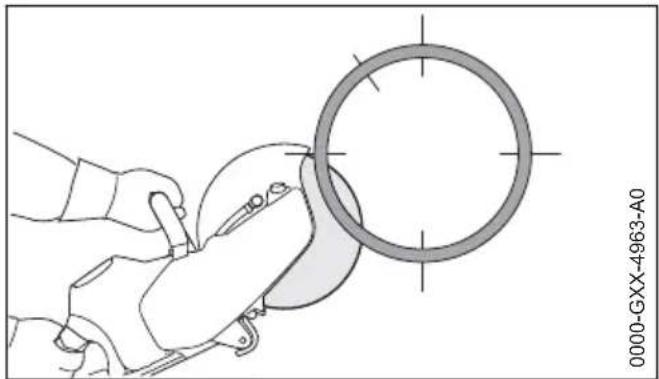

Vnější průměr je větší než maximální řezná hloubka
Nejdříve vše naplánujte, potom pracujte. Pokud je zapotřebí vícero dělicích řezů – důležité je správné pořadí.

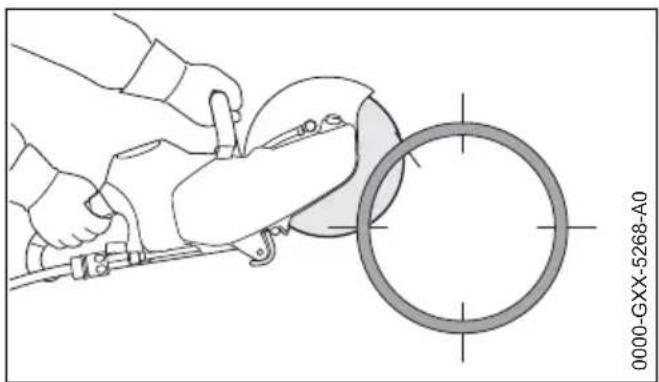

- začněte vždy dole, pracujte vrchní čtvrtinou rozbrušovacího kotouče

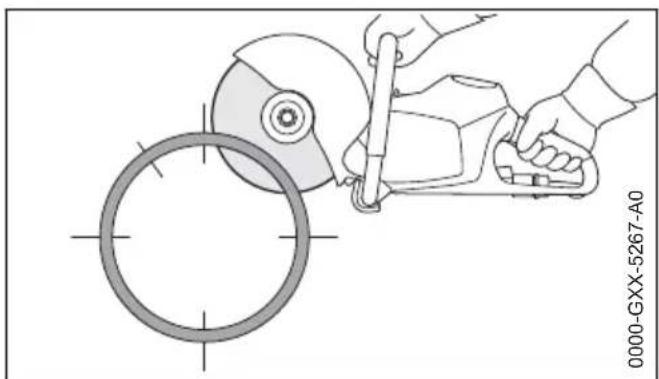

▶ čtvrtinou rozbrušovacího kotouče řezejte naproti ležící dolní stranu
- první boční řez na vrchní polovině trubky
- druhý boční řez v označeném pásmu – nikdy nezařezávejte do pásma posledního řezu, je tím tak zajištěna bezpečná pevná pozice oddělovaného kusu trubky
Teprve když byly provedeny všechny spodní a boční řezy, provedte poslední vrchní řez.
▶ poslední řez vždy provádět ze shora (asi 15 % obvodu trubky)

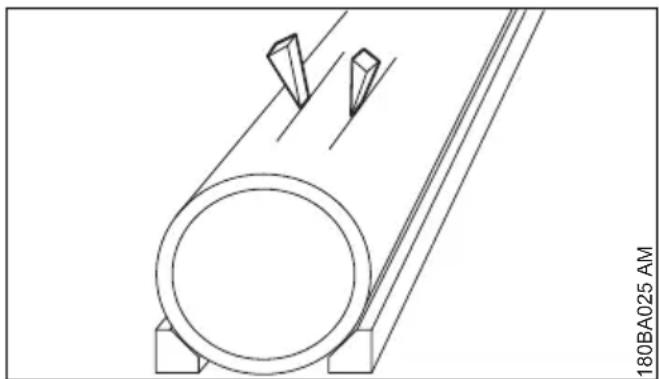

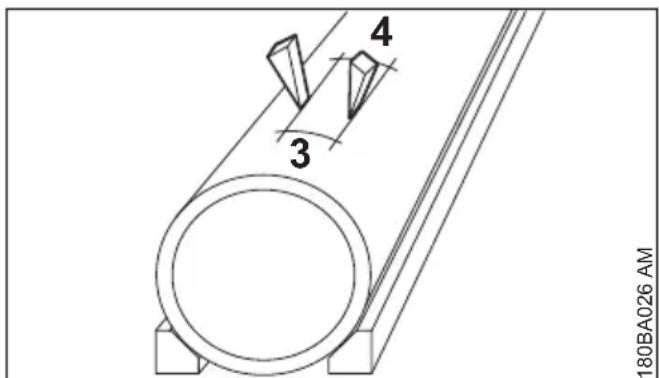

5.9 Betonová trubka – vyřezávání vybrání
Důležité je pořadí dělících řezů (1 až 4):
- nejdříve oddělte těžce přístupná pásma
▶ Dělící řezy proved'te vždy tak, aby nedošlo k sevření rozbrušovacího kotouče
- Použijte klíny a/nebo nechte stát můstky, které se po provedených řezech zlomí
- když po provedených řezech zůstane oddělená část ve vybrání (kvůli použitým klínům, můstkům), neprovádějte žádné další řezy – oddělenou část vylomte
6 Rozbrušovací kotouče
Rozbrušovací kotouče jsou obzvláště při rozbrušování rukou vystaveny velkému namáhání.
Proto používat jenom pro použití na rukou vedených strojích podle EN 13236 (diamant) nebo EN 12413 (sntetická pryskyřice) dovolené a patřičně označené rozbrušovací kotouče. Dbát na přípustné maximální otáčky – hrozí nebezpečí úrazu!
Rozbrušovací kotouče, které STIHL vyvinul společně se známými výrobci rozbrušovacích kotoučů, jsou vysoce jakostní a jsou přizpůsobeny přesně patřičnému účelu použití jakož i motorové výkonnosti rozbrušovacích strojů.
Vyznačují se neměnící se vynikající kvalitou.
6.1 Přeprava a skladování
– Při přepravě a skladování nikdy rozbrušovací kotouče nevystavovat přímému slunečnímu záření či jiné tepelné zátěži.
– Vyhnout se nárazům a úderům.
– Rozbrušovací kotouče skladovat uložené na rovné ploše na sobě v originálním balení, v suchém prostředí a pokud možno za konstantní teploty.
– Rozbrušovací kotouče neskladovat v blízkosti agresivních kapalin.
– Rozbrušovací kotouče skladovat uložené v prostorách s teplotami nad bod mrazu.
7 Rozbrušovací kotouče s pojivem na bázi syntetic- kých pryskyřic
Rozbrušovací kotouče z umělých pryskyřic se také označují jako kompozitní rozbrušovací kotouče.
Typy:
– pro použití za sucha
– pro použití s vodou
Správná volba a použití rozbrušovacích kotoučů s pojivem na bázi syntetické pryskyřice zajištuje hospodárné využití a zabraňuje rychlému opotřebení. Při volbě kotouče slouží jako pomůcka zkratkové označení na štítku.
česky 8 Diamantové rozbrušovací kotouče
Rozbrušovací kotouče STIHL s pojivem na bázi syntetické pryskyřice jsou vhodné – vždy podle druhu provedení – k řezání níže uvedených materiálů:
- kamene
- duktilních litinových rour
- ocele; rozbrušovací kotouče STIHL s pojivem na bázi syntetické pryskyřice nejsou vhodné k rozřezávání železničních kolejnic
- nerezová ocel
Nikdy nerozbrušovat jiné materiály – hrozí nebezpečí úrazu!
8 Diamantové rozbrušovací kotouče
Pro použití za mokra.
Správná volba a použití diamantových rozbrušovacích kotoučů zajištuje hospodárné využití a zabraňuje rychlému opotřebení. Při volbě kotouče slouží jako pomůcka zkratkové označení na
- etiketě
- na balení (tabulka s doporučeným použitím)
Diamantové rozbrušovací kotouče STIHL jsou vhodné – vždy podle druhu provedení – k řezání níže uvedených materiálů:
- asfaltu
- betonu
- kamene (tvrdé horniny)
- abrazivního betonu
- čerstvého betonu
- keramických cihel
- keramických trubek
Nikdy nerozbrušovat jiné materiály – hrozí nebezpečí úrazu!
Nikdy nepoužívat diamantové rozbrušovací kotouče s bočním povlakem, protože by se mohly v řezu zaklesnout a mohly by způsobit extrémní zpětný ráz – hrozí nebezpečí úrazu!
8.1 Zkratkové označení
Zkratkové označení je až čtyřmístná kombinace písmen a číslic:
– Písmena udávají hlavní oblast použití rozbrušovacího kotouče.
– Číslice označují výkonnostní třídu diamantového rozbrušovacího kotouče STIHL.
8.2 Přesnost vystředěného běhu a pohybu v rovině
Pro dlouhou životnost a efektivní funkci diamantového rozbrušovacího kotouče je bezpodmínečně nutné dokonalé uložení vřetena rozbrušovacího stroje.
Provoz rozbrušovacího kotouče na rozbrušovacím stroji se závadným uložením vřetena může vést k odchylkám v přesnostní vystředěného běhu a pohybu v rovině.
Příliš velká odchylka v přesnosti vystředěného běhu (A) přetíží jednotlivé diamantové segmenty, které se přitom silně zahřejí. V důsledku toho může dojít ke vzniku trhlinek způsobených napětím v kmenovém listu kotouče nebo k vypražení jednotlivých segmentů.
Odchylky v pohybu v rovině (B) způsobují vyšší tepelnou zátěž a širší řezné spáry.
8 Diamantové rozbrušovací kotouče česky
8.3 Provozní poruchy a jejich odstranění
8.3.1 rozbrušovací kotouč
| Chyba | Příčina Odstranění závady | |
| otřepané, nečisté hrany nebo řezné plochy, řez ujíždí silné opotřebení na bocích segmentů | odchylky v přesnosti vystředěného běhu a pohybu v rovině rozbrušovací kotouč hází do stran použít nový rozbrušovací kotouč | vyhledat odborného prodejce ^1) použít nový rozbrušovací kotouč |
| otřepané, nečisté hrany, řez ujíždí, žádný řezný výkon, tvorba jisker | rozbrušovací kotouč je tupý; nárůstky u rozbrušovacíh kotoučů na kámen | rozbrušovací kotouč na kámen naostřit krátkým řezáním v abrazivním materiálu; rozbrušovací kotouč na asfalt nahradit novým |
| špatný řezný výkon, vysoké opotřebení segmentů | řezný kotouč se točí nesprávným směrem | rozbrušovací kotouč namontovat tak, aby měl správný směr otáčení |
| výlomky či praskliny v kmenovém listu a segmentu | přetížení použít nový rozbrušovací | kotouč |
| Opotřebení jádra řezání nesprávného materiálu použít nový rozbrušovací kotouč; dbát na dělicí vrstvy různých materiálů | ||

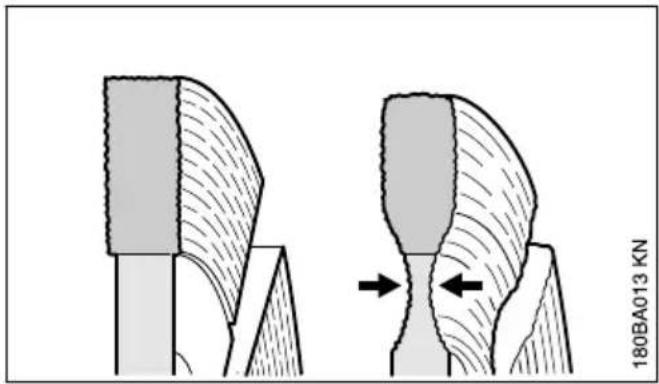

8.3.2 Opotřebení jádra
Při řezání povrchu vozovek neproniknout nikdy do nosné vrstvy (často je tím štěrk) – řezání ve štěrku lze poznat podle světlého prachu – může přitom dojít k nadměrnému opotřebení jádra – hrozí nebezpečí prasknutí!

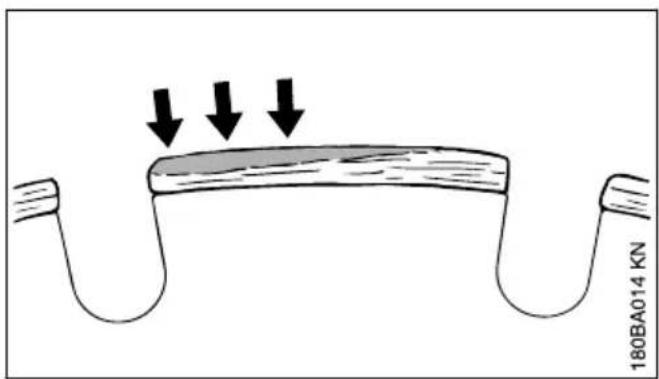

8.3.3 Nárůstky, ostření
Tyto nárůstky se tvoří jako světle šedý povlak na vrchních stranách diamantových segmentů. Tento povlak narušuje diamanty v segmentech a segmenty otupuje.
Nárůstky se mohou vytvářet:
- při extrémně tvrdém řezaném materiálu, např. žule
– při nesprávné manipulaci, např. při příliš velké posuvné síle vpřed
Nárůstky zesilují vibrace, snižují řezný výkon a způsobují tvorbu jisker.
Při prvních náznacích nárůstků diamanotový rozbrušovací kotouč okamžitě "naostřit" – za tím účelem provést krátkodobé řezání v abrazivním materiálu jako např. v pískovci, v plynobetonu nebo v asfaltu.
Přívodem vody se zabraňuje tvorbě nárůstků.
Pokud by se v práci pokračovalo s tupými segmenty, mohou tyto segmenty vlivem vývoje
česky 9 Nasazení / výměna rozbrušovacího kotouče
vysokých teplot změknout – dojde k vypražení kmenového listu, čímž ztratí svou pevnost – v důsledku toho dochází k deformacím nadměrným napětím, které jsou zřetelně viditelné na házivém pohybu rozbrušovacího kotouče. Rozbrušovací kotouč nepoužívat dál – hrozí nebezpečí úrazu!
9 Nasazení / výměna rozbru- šovacího kotouče
Nasazení nebo výměna je možná jen pokud je stroj vypnutý, aretační páčka nastavená na 📋, akumulátor vyjmutý.

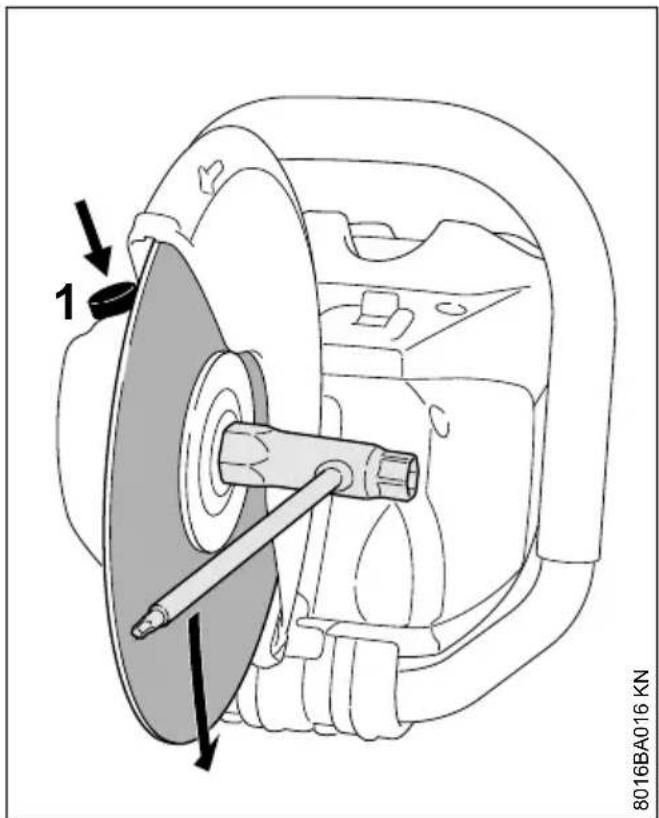

9.1 Demontáž rozbrušovacího kotouče
▶ Podržte stisknutou pojistku vřetena (1).
▶ Hřídelem otočte pomocí kombinovaného klíče tak, až se hřídel zablokuje.
- Šroub se šestihrannou hlavou (2) povolte kombinovaným klíčem.
▶ Uvolněte aretaci vřetena a vyšroubujte šroub se šestihrannou hlavou (2). - Ze hřídele sejměte přední přitlačný kotouč (3) a rozbrušovací kotouč (4).
10 Elektické připojení nabíječky česky
9.2 Nasazení rozbrušovacího kotouče
▶ Rozbrušovací kotouč (4) nasadit.
VAROVÁNÍ
U diamantových rozbrušovacích kotoučů dbát na šipkami označený směr.
- prední přítlačný kotouč (3) nasad'te tak, aby bylo viditelné označení "TOP SIDE" – horní strana
- Zašroubujte šroub se šestihrannou hlavou (2)
▶ Podržte stisknutou pojistku vřetena (1).
▶ Hřídelem otočte pomocí kombinovaného klíče tak, až se hřídel zablokuje.
- Šroub s šestihrannou hlavou utáhněte kombiklíčem– při použití momentového klíče viz utahovací moment v kapitole "Technická data".
VAROVÁNÍ
Nikdy nepoužívat dva rozbrušovací kotouče zároveň – následkem nerovnoměrného opotřebení – hrozí nebezpečí jejich zlomení a úrazu!
10 Elektické připojení nabíječky
Sít'ové napětí musí být stejné jako provozní napětí.
▶ Elektrickou vidlici (1) zastrčit do zásuvky (2).
Po připojení nabíječky na elektrickou síť pro-běhne samovolný autotest. Během tohoto procesu se světelná dioda (1) na nabíječce rozsvítí na cca. 1 vteřinu zeleně, potom červeně a poté opět zhasne.
11 Akumulátor nabít
Při expedici není akumulátor zcela nabitý.
Doporučuje se akumulátor před prvním uvedením do provozu zcela nabít.
Nabíječku připojte na elektrickou sít' – síťové napětí a provozní napětí nabíječky musí být stejné – viz "Připojení nabíječky na elektrickou sít".
Nabíječku provozujte pouze v uzavřených a suchých místnostech při okolních teplotách +5 °C až +40 °C (41° F až 104° F).
Nabíjejte jen suché akumulátory. Mokrý akumulátor nechte před nabíjením uschnout.

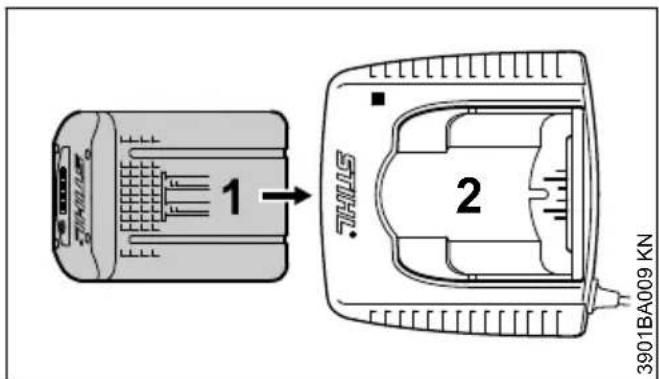

- Akumulátor (1) zasunout do nabíječky (2) až k prvnímu znatelnému odporu – poté ho až na doraz zamáčknout.

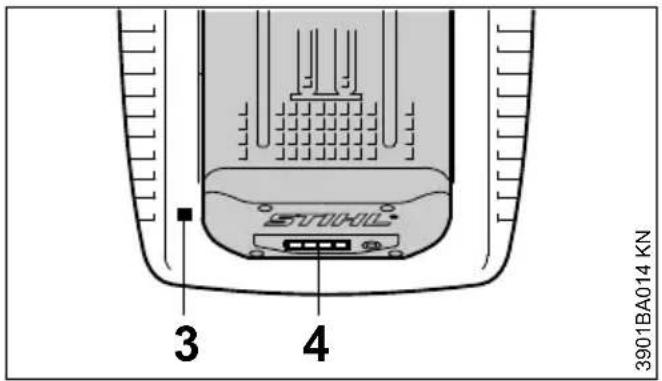

Po vsazení akumulátoru se rozsvítí LED (3) na nabíječce – viz "LED na nabíječce".
Nabíjecí postup začne, jakmile LED (4) na akumulátoru svítí zeleně – viz "LED na akumulátoru".
Délka nabíjení závisí na různých ovlivňujících faktorech, jako je stav akumulátoru, okolní teplota atd. a může se proto lišit od uvedených nabíjecích časů.
Během práce se akumulátor ve stroji zahřívá. Pokud se do nabíječky vsadí teplý akumulátor, může být před nabíjením nutné, aby vychladl. Proces nabíjení začne teprve ve chvíli, kdy je akumulátor vychladlý. Délka doby nabíjení se může prodloužit o dobu chlazení.
Během procesu nabíjení se akumulátor a nabíječka zahřívají.
11.1 Nabíječky AL 300, AL 500
Nabíječka AL 300 a AL 500 je vybavena ventilátorem pro chlazení akumulátoru.
11.2 Nabíječka AL 100
Nabíječka AL 100 čeká s nabíjením až akumulátor sám vychladne. Ochlazení akumulátoru probíhá prěnosem tepla do okolního vzduchu.
11.3 Konec procesu nabíjení
Jakmile je akumulátor úplně nabitý, nabíječka se automaticky vypne. K tomu:
– ventilátor nabíječky se vypne (pokud se v nabíječce nachází)
Nabitý akumulátor po ukončení nabíjení z nabíječky vyjmout.

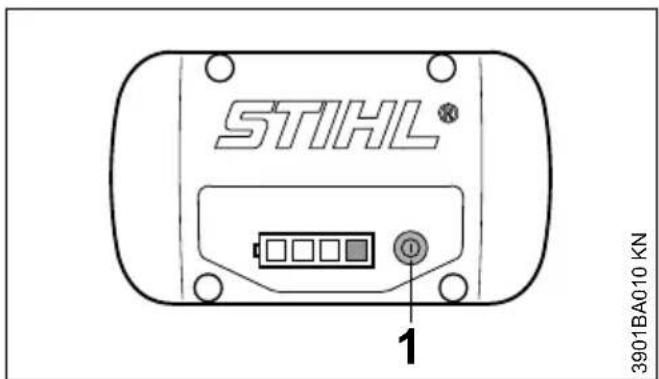

Čtyři LED indikují stav nabití akumulátoru a problémy vznikající na akumulátoru nebo na stroji.
- K aktivaci této indikace stiskněte tlačítko (1) – světelná indikace se po 5 vteřinách samostatně vypne.
Světla LED mohou svítit, resp. blikat zeleně nebo červeně.
LED svítí trvale zeleně.
LED bliká zeleně.
LED svítí trvale červeně.
LED bliká červeně.

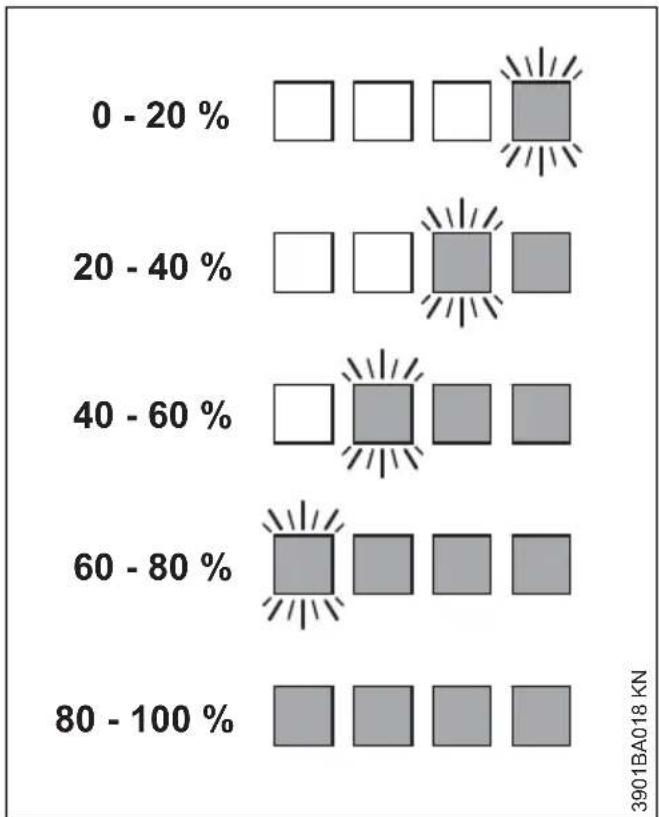

12.1 Při nabíjení
Světla LED indikují trvalým svícením nebo blikáním průběh nabíjení.
Při nabíjení je aktuálně nabíjená kapacita indikována zeleně blikající LED.
bar
| Range (%) | White Square | Light Square | |---|---|---| | 0 - 20 % | □ | □ | | 20 - 40 % | □ | □ | | 40 - 60 % | □ | □ | | 60 - 80 % | □ | □ | | 80 - 100 % | □ | □ |Je-li proces nabíjení ukončen, LED na akumulátoru se automaticky vypnou.
Pokud světla LED na akumulátoru svítí nebo blikají červeně – viz „Když trvale svítí/blikají červené LED“.

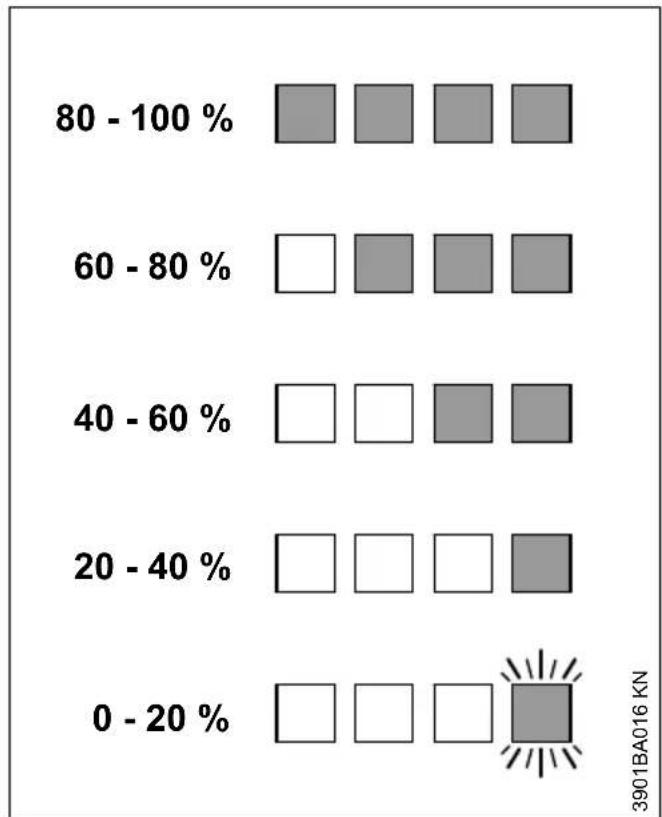

12.2 Při práci
- K aktivaci této indikace stiskněte tlačítko (1) – světelná indikace se po 5 vteřinách samostatně vypne.
Zelené LED indikují trvalým svícením nebo blikáním stav nabití.
heatmap
| Range (%) | White Square | Dark Gray Square | |---|---|---| | 80 - 100 % | □ | □ | | 60 - 80 % | □ | □ | | 40 - 60 % | □ | □ | | 20 - 40 % | □ | □ | | 0 - 20 % | □ | □ |Pokud světla LED na akumulátoru svítí nebo blikají červeně – viz „Když trvale svítí/blikají červené LED“.

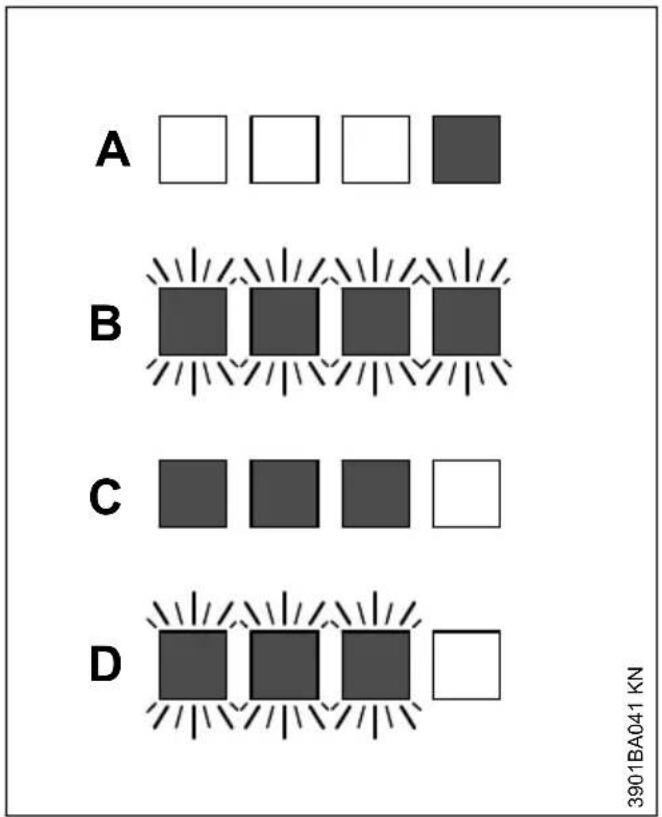

12.3 Když trvale svítí/blikají červené LED
| A 1 | LED svítí trvale červeně: | Akumulátor je příliš teplý1)2)/studený1) |
| B 4 | LED blikají červeně: | Funkční závada na akumulátoru3) |
| C 3 | LED svítí trvale červeně: | Stroj je příliš teplý – nechejte ho vychladnout |
| D 3 | LED blikají červeně: | Funkční porucha ve stroji4) |
13 LED na nabíječce česky
13 LED na nabíječce

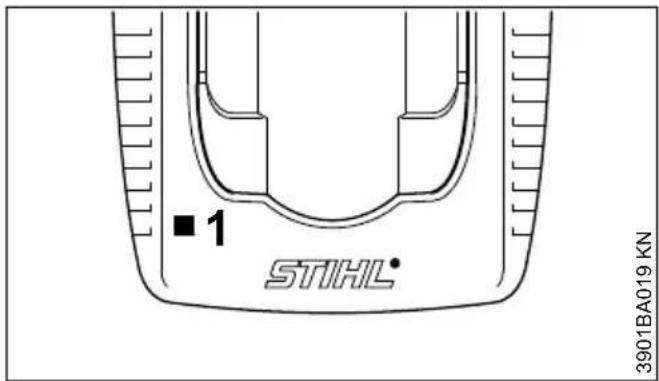

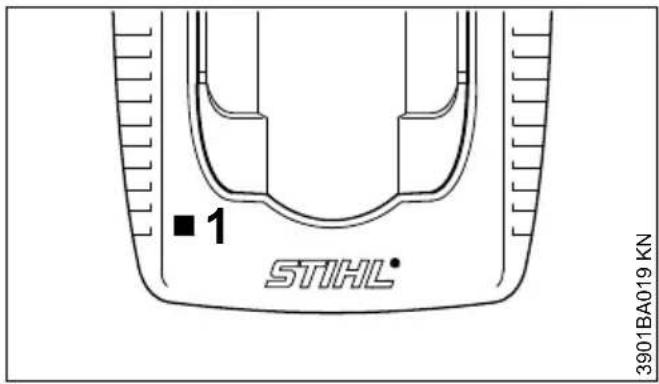

LED (1) na nabíječce může trvale zeleně svítit nebo červeně blikat.
13.1 Zelené trvalé světlo ...
... může mít níže uvedené významy:
- se nabíjí
– je príliš teplý a musí se před nabíjením zchladit
Viz také "LED na akumulátoru"
Zelená LED na nabíječce zhasne, jakmile je akumulátor zcela nabitý.
13.2 Červené blikání ...
... může mít níže uvedené významy:
– mezi akumulátorem a nabíječkou neexistuje žádný elektrický kontakt – akumulátor vyjměte a opět vložte
- Funkční závada na akumulátoru – viz také "LED na akumulátoru"
- funkční porucha na nabíječce – nechat provést kontrolu odborným prodejcem. STIHL doporučuje odborné prodejce výrobků STIHL.
14 Připojení přívodní hadice
Jen pro řezání na mokro:
▶ Hadici připojte k vodovodní síti
▶ Spojku (1) nasuňte na přípojku hadice (2)
- Při připojení na vodovodní sít' otevřete vodní kohout
- Pred prací otevřete uzavírací kohout (3) a k rozbrušovacímu kotouči přived’te vodu
Pomocí uzavíracího kotouče (3) je možno nastavit přiváděné množství vody.
Po skončení práce:
▶ Vypněte stroj
▶ Zavřete uzavírací kohout (3)
▶ Rozbrušovačku odpojte od vodovodní sítě
Přívod vody může být proveden i z tlakové vodní nádrže (speciální příslušenství).
15 Zapnutí stroje
Při expedici není akumulátor zcela nabitý.
Doporučuje se akumulátor před prvním uvedením do provozu zcela nabít.
- Před vložením akumulátoru případně sejměte víko akumulátorové šachty, k tomu současně stiskněte obě aretační páčky – víko se tím odjistí – a víko sejměte.
15.1 Vsazení akumulátoru
- Akumulátor (1) vsad'te do šachty stroje – akumulátor vklouzne do šachty – lehce na něj zatlačte, až se slyšitelně zaaretuje – akumulátor musí lícovat s horní hranou skříně
15.2 Zapnutí stroje
- Stroj odblokujte, nastavte zarážkovou páčku (2) na 📋,
▶ Zaujměte bezpečný a pevný postoj - Stůjte rovně – stroj nedržte křečovitě
česky 16 Vypnutí stroje
- Rozbrušovací kotouč se nesmí dotýkat žádných předmětů ani země.
- Stroj uchopte oběma rukama – levou rukou za trubkovou rukojet’ – pravou rukou za oblast držadla (3) zadní rukojeti
▶ Stiskněte pojistné tlačítko (4) - Podržte stisknutou spínací páku (5) – motor běží
Motor běží jenom když je zarážková páčka (2) nastavená na ☐, a aretační tlačítko (4) a spínací páka (5) jsou současně stisknuté.
16 Vypnutí stroje
▶ Uvolněte spínací páku (1) a aretační tlačítko (2)
- Aretační páčku (3) nastavte na ☐f – stroj je zajištěný proti zapnutí
Během přestávek a při skončení práce vždy vyjměte ze stroje akumulátor.
UPOZORNĚNÍ
Není-li akumulátor vyjmut, hrozí nebezpečí koroze připojovacích kontaktů na rozbrušovacím stroji a na akumulátoru. Tato koroze pak může vést k nenapravitelným škodám na rozbrušovačce a na akumulátoru.
- Obě aretační páčky (4) současně stiskněte – akumulátor (5) se tím odblokuje
- Akumulátor (5) vyjměte ze skříně stroje
Pokud se stroj nebude používat, uložte ho tak, aby nikdo nebyl ohrožen.
Stroj zajistěte před použitím nepovolanými osobami.
17 Skladování stroje
▶ Aretační páčku nastavte na 📄
▶ Vyjměte akumulátor
▶ Sejměte rozbrušovací kotouč
- Stroj důkladně vyčistěte, zejména chladicí žebra
- Stroj uskladněte na suchém a bezpečném místě. Chraňte před použitím nepovolanými osobami (např. dětmi)
UPOZORNĚNÍ
Není-li akumulátor vyjmut, hrozí nebezpečí koroze připojovacích kontaktů na rozbrušovacím stroji a na akumulátoru. Tato koroze pak může vést k nenapravitelným škodám na rozbrušovacím stroji a na akumulátoru.
17.1 Víko pro akumulátorovou šachtu (zvláštní příslušenství)
Víko chrání prázdnou akumulátorovou šachtu před znečištěním.
▶ Po skončení práce víko (1) vsuňte do šachty tak, až se víko slyšitelně zaaretuje
17.2 Skladování akumulátoru
- Akumulátor vyjměte ze stroje resp. z nabíječky
- Skladujte v uzavřených a suchých prostorách a na bezpečném místě. Chraňte před použitím
nepovolanymi osobami (např. dětmi) a před znečištěním
- Rezervní akumulátory nikdy neskladujte bez pracovního využití – používat je střídavě
Pro optimální dobu životnosti akumulátoru jej skladujte v asi 30% stavu nabití.
17.3 Skladování nabíječky
▶ Vyjměte akumulátor
▶ Vytáhněte elektrickou vidlici ze sítě
Nabíječku skladujte v uzavřených a suchých prostorách a na bezpečném místě. Chraňte před použitím nepovolanými osobami (např. dětmi) a před znečištěním
18 Pokyny pro údržbu a ošetřování
| Následující údaje se vztahují na běžné pracovní podmínky. Při ztížených podmínkách (velký výskyt prachu atd.) a v případě delší pracovní doby se musejí uvedené intervaly odpovídajícím způsobem zkrátit.Před veškerými pracovními úkony na stroji nastavte zarážkovou páčku na ☐ a akumulátor vyjměte. | před započetím práce | po ukončení práce, resp. denně | týdně | měsíčně | ročně | při poruše | při poškození | v případě potřeby | |
| Kompletní stroj optická ko | ntrola (stav) X | ||||||||
| vyčistit X | |||||||||
| Ovládací rukojeti (are-tační páka, blokovací tla-čítko a řadící páka) | funkční kontrola X | ||||||||
| vyčistit X X | |||||||||
| Otvor pro nasávání chla-dicího vzduchu | optická kontrola X | ||||||||
| vyčistit X | |||||||||
| Přístupné šrouby a matice | dotáhnout X | ||||||||
| Akumulátor optická kontrol | a X X X | ||||||||
| vyjměte X | |||||||||
| Akumulátorová šachta | vyčistit | X | X | ||||||
| zkontrolovat | X | X | |||||||
| vodní přípojka, vodní systém | zkontrolovat | X | X | ||||||
| nechat opravit u odbor-ného prodejce1) | X | ||||||||
| Rozbrušovací kotouč | zkontrolovat | X X X | |||||||
| vyměnit | X X | ||||||||
| vodící deska (spodní strana stroje) | zkontrolovat | X | |||||||
| vyměnit1) | X X | ||||||||
| Bezpečnostní nálepka vyměnit X | |||||||||
| 1)STIHL doporučuje odborného prodejce výrobků STIHL. | |||||||||
19 Jak minimalizovat opotře- bení a jak zabránit poško- zení
Dodržením údajů tohoto návodu k použití se zabrání přílišnému opotřebení a poškození stroje.
Použití, údržbu a skladování stroje je bezpodmínečně nutné provádět pečlivě tak, jak je popsáno v tomto návodu k použití.
Za veškeré škody, které budou způsobeny nedodržením bezpečnostních předpisů a pokynů pro obsluhu a údržbu, nese odpovědnost sám uživatel. Toto platí speciálně pro níže uvedené případy:
– firmou STIHL nepovolené změny provedené na výrobku
– použití nástrojů nebo příslušenství, které nejsou pro stroj povoleny, nejsou vhodné nebo jsou provedeny v méněhodnotné kvalitě
– účelu stroje neodpovídajícímu použití
– použití stroje při sportovních a soutěžních akcích
– škody, vzniklé následkem dalšího použití stroje s poškozenými konstrukčními díly
19.1 Údržbářské úkony
Veškeré, v kapitole "Pokyny pro údržbu a ošetřování" uvedené úkony musejí být prováděny pravidelně. Pokud tyto úkony nemůže provést sám uživatel, musí jimi být pověřen odborný prodejce.
STIHL doporučuje nechat provádět údržbářské a opravářské úkony pouze u autorizovaného, odborného prodejce výrobků STIHL. Autorizovaným odborným prodejcům výrobků STIHL jsou pravidelně nabízena odborná školení a k jejich dispozici jsou dodávány technické informace.
V případě neprovedení nebo při neodborném provedení těchto úkonů může dojít ke škodám na stroji, za které nese zodpovědnost pouze sám uživatel. Jedná se mezi jiným o:
- škody na elektromotoru vzniklé následkem opožděné či nedostatečné údržby (např. nedostatečným čištěním vedení chladicího vzduchu)
– škody na nabíječce vzniklé nesprávným připojením na elektrickou síť (nesprávným napětím). - korozní a jiné následné škody na stroji, způsobené v důsledku neodborného skladování a použití stroje
– škody na stroji způsobené použitím náhradních dílů podřadné kvality
19.2 Součásti podléhající opotřebení
Některé díly stroje podléhají i při předpisům a určení odpovídajícímu používání přirozenému opotřebení a v závislosti na druhu a délce použití je třeba tyto díly včas vyměnit. K nim patří mimo jiné:
– rozbrušovací kotouč
- Akumulátor
20 Důležité konstrukční prvky
1 Akumulátorová šachta
2 Vodní tryska
3 Aretace vřetena
4 Rozbrušovací kotouč
5 Vodní přípojka
6 Uzavírací kohout
7 Ochranný kryt
8 Přední přítlačný kotouč
9 Trubková rukojeť (přední)
10 Spínač
16 Tlačítko k aktivaci světelných diod (LED) na akumulátoru
17 Světelné diody (LED) na akumulátoru
18 Nabíječka
19 Světelná dioda (LED) na nabíječce
20 Připojovací kabel s elektrickou vidlicí k připojení na síť
# Výrobní číslo
A Bezpečnostní nálepka
0458-707-9821-C 241
B Bezpečnostní nálepka
21 Technická data
21.1 Akumulátor
Typ: lithium-ionotový
Konstrukce: AP
Stroj smí být provozován pouze s originálními akumulátory STIHL AP.
Délka pracovní doby stroje je závislá na energetickém obsahu akumulátoru.
21.2 Rozbrušovací kotouče
Prokázané, maximálně přípustné provozní otáčky rozbrušovacího kotouče musejí být větší či stejné s maximálními otáčkami vřetena používané rozbrušovačky.
Max. otáčky vřetena: 6650 1/min
Vnější průměr: 230 mm (9")
Max. tloušt'ka 3 mm
Průměr otvoru / průměr vřetena: 22,23 mm
(7/8")
Utahovací moment: 20 Nm
(177 lbf. in.)
Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic
Minimální vnější průměr přítlač- 80 mm
ných kotoučů: (3.150 in.)
Maximální hloubka řezu: 70 mm
(2.756 in.)
Diamantové rozbrušovací kotouče
Minimální vnější průměr přítlač- 80 mm
ných kotoučů: (3.150 in.)
Maximální hloubka řezu: 70 mm
(2.756 in.)
21.3 Hmotnost
bez akumulátoru, bez rozbrušo- 3,9 kg (8.6 lbs.) vacího kotouče, s přípojkou vody
21.4 Napájení vodou
Max. tlak přiváděné vody: 4 bary (58 psi)
21.5 Akustické a vibrační hodnoty
Podrobnější údaje ke splnění Směrnice pro zaměstnavatele: Vibrace 2002/44/EWG viz www.stihl.com/vib/.
česky 22 Provozní poruchy a jejich odstranění
21.5.1 Hodnoty při řezání betonu pod zatíže- ním s diamantovým rozbrušovacím kotoučem
Hladina akustického 103 dB(A)
tlaku L _peq podle
EN 60745-2-22:
Hladina akustického 114 dB(A)
výkonu L _w podle
EN 60745-2-22:
Hodnota
vibrací a _hv,eq podle
EN 60745-2-22:
Rukojet' vlevo: 3.5 m/s ^2
Rukojet' vpravo 3,5 m/s ^2
21.5.2 Hodnoty při maximálních otáčkách bez zatížení s diamantovým rozbrušovacím kotoučem
Hladina akustického 93 dB(A)
tlaku L _peq podle
EN 60745-2-3:
Hladina akustického 104 dB(A)
výkonu Lw podle
EN 60745-2-3:
21.5.3 Hodnoty při maximálních otáčkách bez zatížení s rozbrušovacím kotoučem z umělé pryskyřice
Hladina akustického 72 dB(A)
tlaku L _peq podle
EN 60745-2-3:
Hladina akustického 83 dB(A)
výkonu L _w podle
EN 60745-2-3:
Uvedené vibrační hodnoty jsou změřeny podle normovaného zkušebního postupu a mohou být použity pro porovnání s jinými elektrickými stroji.
Skutečně vznikající vibrační hodnoty se mohou od uvedených hodnot odchylovat, závisí to na druhu a způsobu použití.
Uvedené vibrační hodnoty mohou být použity pro prvotní odhad vibrační zátěže.
Skutečná vibrační zátěž musí být odhadnuta. Přitom mohou být zohledněny také doby, ve kterých
je stroj vypnutý, a takové doby, ve kterých je stroj sice zapnutý, ale běží bez zátěže.
Opatření k redukci vibrační zátěže za účelem ochrany uživatele viz "Vibrace" v kapitole "Bezpečnostní pokyny a pracovní technika".
Pro hladinu akustického tlaku a hladinu akustického výkonu činí faktor-K podle RL 2006/42/EG = 2,0 dB(A); pro vibrační hodnotu činí faktor-K podle RL 2006/42/EG = 2,0 m/s².
21.6 Transport
Akumulátory STIHL splňují předpoklady uvedené v UN-příručce pro zkoušky a kritéria, část III, kapitola 38.3.
Uživatel může přepravovat akumulátory STIHL v silniční dopravě k pracovnímu místu stroje bez jakýchkoli omezení.
Obsažené lithium-ionotové akumulátory podléhají ustanovením právních předpisů o nebezpečných materiálech.
Při přepravě třetími stranami (např. leteckou dopravou nebo přepravou zboží) je třeba dodržovat zvláštní požadavky na balení a označování.
Při přípravě zásilky je třeba se poradit s odborníkem na nebezpečné materiály. Dodržujte další národní předpisy.
Akumulátor zabalte tak, aby se v balení nemohl pohybovat.
Podrobnější pokyny pro přepravu viz www.stihl.com/safety-data-sheets
21.7 REACH
REACH je názvem vyhlášky EG o registraci, klasifikace a povolení chemikálií.
Informace ke splnění vyhlášky REACH (EG) č. 1907/2006 viz
www.stihl.com/reach
22 Provozní poruchy a jejich odstranění
| Před jakýmikoli úkony na stroji ze stroje vyjměte akumulátor. | ||
| Porucha Příčina Odstranění závady | ||
| Stroj při zapnutí nenaskočí. Mezi strojem a akumulátorem není žádný elektrický kontakt | Akumulátor vyjměte, proved'te optickou kontrolu kontaktů a opět ho vložte. | |
| Stav nabití akumulátoru je příliš nízký | ||
| Nabíjení akumulátoru | ||
| (1 světelná dioda na akumulá-toru bliká zeleně.) | ||
| Akumulátor je příliš teplý / příliš studený.(1 světelná dioda na akumulá-toru svítí červeně.) | Akumulátor nechat vychlad-nout / akumulátor nechat při teplotách cca. 15 °C – 20 °C (59 °F – 68 °F) šetrně zahřát. | |
| Závada je v akumulátoru.(4 světelné diody na akumulá-toru blikají červeně.) | Akumulátor vyjměte ze stroje a opět ho vsad’te. Stroj zapněte – pokud světelné diody stále ještě blikají, je akumulátor defektní a je třeba ho vyměnit. | |
| Stroj je příliš teplý.(3 světelné diody na akumulá-toru svítí červeně.) | Stroj nechejte vychladnout | |
| Elektromagnetická porucha nebo závada ve stroji.(3 světelné diody na akumulá-toru blikají červeně.) | Akumulátor vyjměte ze stroje a opět ho vsad’te. Stroj zapnout – pokud světelné diody stále ještě blikají, je stroj defektní a musí být zkontrolován odborným pro-dejcem 1). | |
| Vlhkost ve stroji a/nebo v aku-mulátoru. | Stroj/akumulátor nechejte uschnout. | |
| Stroj se za provozu vypíná Akumulátor nebo elektronika stroje jsou příliš teplé | Akumulátor ze stroje vyjměte, akumulátor a stroj nechejte vychladnout. | |
| Akumulátor vyjměte a znovu vložte | ||
| Provozní doba je příliš krátká Akumulátor není zcela nabitý Nabíjení akumulátoru | Akumulátoru | |
| Je dosažena, resp. překročena životnost akumulátoru. | ||
| Akumulátor se při vsazování do stroje/nabíječky zasekává. | Vodítka jsou znečištěná Vodítka opatrně vyčistěte | |
| Akumulátor se nenabíjí i přesto, že světelná dioda na nabíječce svítí zeleně | Akumulátor je příliš teplý / příliš studený.(1 světelná dioda na akumulá-toru svítí červeně.) | Akumulátor nechat vychlad-nout / akumulátor nechat při teplotách cca. 15 °C – 20 °C (59 °F – 68 °F) šetrně zahřát. Nabíječku používejte pouze v uzavřených a suchých prosto-rách při okolních teplotách +5 °C až +40 °C (41° F až 104° F). |
| Světelná dioda na nabíječce bliká červeně | Mezi nabíječkou a akumuláto-rem není žádný elektrický kon-takt | Akumulátor vyjměte a znovu vložte |
| Závada je v akumulátoru.(4 světelné diody na akumulá-toru blikají po dobu cca 5 vteřin červeně.) | Akumulátor vyjměte ze stroje a opět ho vsad’te. Stroj zapněte – pokud světelné diody stále ještě blikají, je akumulátor defektní a je třeba ho vyměnit. | |
| Závada spočívá v nabíječce. Nabíječku nechat zkontrolovat u odborného prodejce1). | ||
| 1)STIHL doporučuje odborného prodejce výrobků STIHL. | ||
23 Pokyny pro opravu
Uživatelé tohoto stroje smějí provádět pouze takové údržbářské a ošetřovací úkony, které jsou popsány v tomto návodu k použití. Obsáhlejší opravy smějí provádět pouze odborní prodejci.
STIHL doporučuje nechat provádět údržbářské a opravářské úkony pouze u autorizovaného, odborného prodejce výrobků STIHL. Autorizovaným odborným prodejcům výrobků STIHL jsou pravidelně nabízena odborná školení a k jejich dispozici jsou dodávány Technické informace.
Při opravách do stroje montovat pouze firmou STIHL pro daný typ stroje povolené náhradní díly nebo technicky adekvátní díly. Používat pouze vysokojakostní náhradní díly. Jinak hrozí eventuální nebezpečí úrazů nebo poškození stroje.
Firma STIHL doporučuje používat originální náhradní díly značky STIHL.
Originální náhradní díly značky STIHL se poznají podle číselného označení náhradních dílů STIHL, podle loga STIHL ^ a případně podle znaku 5_® pro náhradní díly STIHL (na drobných součástkách může být také uveden pouze tento znak).
24 Likvidace stroje
Informace týkající se likvidace jsou k dostání u místních úřadů a odborného prodejce výrobků STIHL.
Nesprávná likvidace může být zdraví škodlivá a zatěžovat životní prostředí.
Výrobky STIHL včetně obalů odevzdejte na vhodném sběrném místě k opětovnému zhodnocení v souladu s místními předpisy.
▶ Nelikvidujte s domácím odpadem.
25 Prohlášení o konfor- mitě EU
ANDREAS STIHL AG & Co. KG Badstr. 115
D-71336 Waiblingen
Německo
na vlastní zodpovědnost prohlašuje, že výrobek
konstrukce: Akumulátorová roz-brušovačka
tovární značka: STIHL
typ: TSA 230
sériová identifikace: 4864
odpovídá příslušným předpisům ve znění směrnic 2006/42/EG, 2014/30/EU a 2011/65/ES a byla vyvinuta a vyrobena ve shodě s níže uvedenými normami ve verzích platných vždy k výrobnímu datu:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-22
Technické podklady jsou uloženy u:
Rok výroby, země výroby a výrobní číslo jsou uvedeny na stroji.
Waiblingen, 15.7.2021
Vedoucí oddělení schvalování výrobků, regulace
26 Adresy
26.1 Hlavní sídlo firmy STIHL
26.2 Distribuční společnosti STIHL
Německo
27 Všeobecné bezpečnostní pokyny pro elektrické stroje
V této kapitole jsou uvedeny v normě EN 60745 pro rukou vedené, motorem poháněně elektrické stroje a nářadí předformulované, všeobecně platné bezpečnostní pokyny. STIHL je povinnen tyto normové texty vytisknout v doslovném znění.
Bezpečnostní pokyny k zabránění úrazu elektrickým proudem, uvedené v bodě "2) Elektrické
bezpečnostní pokyny", nejsou aplikovatelné na akumulátorem poháněné elektrické stroje a nástroje STIHL.
VAROVÁNÍ
Přečtěte si pozorně všechny bezpečnostní pokyny a návody. Zanedbání a nedodržení bezpečnostních pokynů a návodů mohou způsobit úraz elektrickým proudem, požár a/nebo další těžké úrazy.
Všechny bezpečnostní pokyny a návody bezpečně uložte pro budoucí další použití.
V bezpečnostních pokynech používaný pojem "elektrický stroj" se vztahuje na ze sítě napájené elektrické stroje (se síťovým kabelem) a na elektrické stroje napájené akumulátorem (bez síťo-vého kabelu).
27.1 1) Bezpečnost pracoviště
a) Své pracoviště udržujte v čistém stavu a dbejte na správné, dostatečné osvětlení. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
b) Nikdy s elektrickým strojem nepracujte v prostředí ohroženém explozemi, ve kterém se nacházejí hořlavé kapaliny, plyny nebo vznětlivý prach jakéhokoli druhu. Elektrické stroje produkují elektrické jiskry, které by mohly vznětlivý prach či vznětlivé výpary zapálit.
c) Během práce s elektrickým strojem nepouštějte děti a jiné osoby do jeho blízkosti. V případě odpoutání pozornosti od stroje by mohlo dojít ke ztrátě vaší kontroly nad strojem.
27.2 2) Elektrická bezpečnost
a) Připojovací vidlice elektrického stroje musí být vhodná pro síťovou zásuvku. Elektrická vidlice se nikdy nesmí žádným způsobem pozměňovat. Nikdy nepoužívejte žádné adaptérové vidlice v kombinaci s elektrickými stroji s ochranným uzemněním. Nezměněné elektrické vidlice a vhodné zásuvky snižují nebezpečí úrazu elektrickým proudem.
b) Vyhněte se tělesným kontaktům s uzemněnými plochami například trubek, topných těles, elektrických sporáků a ledniček. Existuje zde zvýšené riziko úrazu elektrickým proudem v případě, že je vaše tělo uzemněno.
c) Elektrické stroje nikdy nenechávat na dešti či v mokru. Proniknutí vody do elektrického
stroje zvyšuje riziko úrazu elektrickým pro- udem.
d) Nikdy nepoužívejte kabel stroje k jiným, než původním účelům, nepoužívejte ho k nošení či zavěšení elektrického stroje nebo k vytažení vidlice z elektrické zásuvky. Kabel se nikdy nesmí dostat do blízkosti zdrojů vysokých teplot, oleje, ostrých hran nebo pohyblivých částí stroje. Poškozený či zamotaný kabel zvyšuje riziko úrazu elektrickým proudem.
e) V případě, že s elektrickým strojem budete pracovat venku, používejte pouze takový prodlužovací kabel, který je vhodný také pro venkovní práce. Použití prodlužovacího kabelu vhodného pro venkovní práce snižuje riziko úrazu elektrickým proudem.
f) Pokud se nelze vyhnout provozu elektrického stroje ve vlhkém prostředí, používejte zásadně vždy ochranný spínač proti nedostatečnému proudu. Použití ochranného spínače proti nedostatečnému proudu snižuje riziko úrazu elektrickým proudem.
27.3 3) Bezpečnost osob
a) Při práci budťe pozorní, dbejte na to, co děláte a s elektrickým strojem pracujte vždy s rozmyslem. Nikdy s elektrickým strojem nepracujte, jste-li unaveni nebo pod vlivem drog, alkoholu či léků. Jakákoliv krátká momentální nepozornost během práce s elektrickým strojem může mít za následek těžké úrazy.
b) Noste osobní ochranné vybavení a zásadně vždy ochranné brýle. Použití osobního ochranného vybavení, jako např. ochranné protiprašné masky, bezpečnostních bot s hrubou, neklouzavou podrážkou, ochranné přilby nebo ochrany sluchu – podle druhu a použití elektrického stroje – snižuje riziko úrazů.
c) Zabraňte nechtěnému, samovolnému naskočení stroje. Ještě dříve, než připojíte elektrický stroj na síťové napájení a/nebo na akumulátor, než ho zdvihnete nebo hodláte přenést, se bezpodmínečně přesvědčte o tom, že je vypnutý. Pokud máte při přenášení elektrického stroje prst na spínači, nebo stroj připojujete na síťové napájení v zapnu-tém stavu, tak to může vést k úrazům.
d) Před zapnutím elektrického stroje vždy zásadně odstraňte nářadí k jeho seřizování nebo šroubováky. Nářadí či klíč, které by se
nacházelo/nacházel v jednom z rotujících dílů stroje, by mohlo/mohl vést k úrazům.
e) Vyhněte se jakémukoli abnormálnímu držení těla. Zajistěte si pevný postoj a udržujte neustále správnou rovnováhu. Tím můžete elektrický stroj lépe kontrolovat i v neočekávaných situacích.
f) Noste vhodný oděv. Nikdy nenoste široký, volný oděv ani žádné šperky a ozdoby.
Vlasy, oděv a rukavice udržujte ve správné vzdálenosti od pohyblivých částí stroje.
Volný oděv, šperky, ozdoby či dlouhé vlasy by se mohly zachytit v pohyblivých částech stroje.
g) Pokud existuje možnost namontovat na stroj -zařízení pro odsávání a pro jímání prachu, přesvědčte se, že jsou obě namontována a správně použita. Použití zařízení pro odsávání prachu může snížit ohrožení zdraví vlivem prachu.
27.4 4) Jak elektrický stroj používat a zacházet s ním
a) Stroj nikdy nepřetěžujte. Pro vaši práci používejte elektrický stroj, který je pro ni určen. S vhodným elektrickým strojem pracujete v uvedeném výkonostním pásmu lépe a bezpečněji.
b) Nikdy nepoužívejte elektrický stroj, jehož spínač je defektní. Elektrický stroj, který se již nedá zapnout či vypnout, je nebezpečný a musí být opraven.
c) Dříve, než začnete na stroji provádět seřizovací úkony nebo výměnu dílů jeho příslušenství, stejně jako před odložením stroje zásadně vždy buď vytáhněte vidlici ze zásuvky a/nebo odstraňte akumulátor. Toto bezpečnostní opatření zabraňuje jakémukoli nechtěnému naskočení elektrického stroje.
d) Nepoužívané elektrické stroje skladujte mimo dosah dětí. Nikdy nedovolte používat tento stroj osobám, které nejsou s tímto strojem obeznámeny a které si nepřečetly tyto pokyny a návody. Elektrické stroje jsou nebezpečné v případě, že jsou používány nezkušenými osobami.
e) Elektrické stroje pečlivě ošetřujte. Vždy kontrolujte, zda pohyblivé díly stroje dokonale fungují a nezadrhávají se, zda jednotlivé součásti nejsou zlomené či prasklé a nebo jinak poškozené tak, že by tím byla negativně ovlivněna funkce daného elektrického stroje. Před zahájením práce nechte poško-
27 Všeobecné bezpečnostní pokyny pro elektrické stroje česky
zené díly stroje opravit. Příčina mnoha úrazů spočívá ve špatné údržbě elektrických strojů.
f) Řezné nářadí udržujte v čistém a správně naostřeném stavu. Pečlivě ošetřovaná rezná nářadí s ostrými brity mají daleko nižší sklon k zaklesnutí a také jejich vedení při práci je snadnější.
g) Elektrický stroj, příslušenství a pracovní nástroje atd. používejte patřičně podle těchto pokynů a návodů. Zásadně přitom zohledněte také pracovní podmínky a k provedení naplánované práce. Použití elektrických strojů k jinému než k předurčenému použití může vést k nebezpečným situacím.
27.5 5) Jak používat stroj poháněný akumulátorem a jak s ním zacházet
a) Nabíjení akumulátorů provádějte pouze výrobcem doporučenými nabíječkami. Nabíječce, která je vhodná pro určitý druh akumulátorů, hrozí v případě použití s jinými akumulátory nebezpečí požáru.
b) V elektrických nástrojích používejte pouze pro ně předurčené akumulátory. Při použití jiných akumulátorů může hrozit nebezpečí úrazu či požáru.
c) Akumulátor, který právě není používán, nepřechovávat v blízkosti kancelářských spínátek, mincí, klíčů, hřebíků, šroubů a jiných kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popálení či požár.
d) Při nesprávném použití může z akumulátoru vytéct kapalina. Vyhněte se kontaktu s ní. Při náhodném kontaktu s kapalinou se ihned opláchnout vodou. Pokud by se kapalina dostala do očí, obrat'te se navíc s žádostí o pomoc na lékaře. Z akumulátoru vytékající kapalina může způsobit podráždění pokožky nebo popálení.
27.6 6) Servis
a) Elektrický stroj nechávejte opravovat pouze kvalifikovaným odborným personálem a pouze za použití originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického stroje zůstane zachována.
27.7 7) Bezpečnostní pokyny k používání rozbrušovacích kotoučů
27.7.1 Bezpečnostní pokyny pro rozbrušovačky
a) K elektrickému stroji patřící ochranný kryt musí být bezpečně nasazený a nastavený tak, aby bylo dosaženo maximální míry bezpečnosti, to zn. aby co nejmenší část brusného tělesa směřovala otevřená k obsluhující osobě. Vy, ani osoby v okolí se nezdržujte v rovině rotujícího brusného kotouče. Ochranný kryt musí obsluhující osobu chránit před úlomky a před náhodným kontaktem s brusným tělesem.
b) Pro svůj elektrický stroj používejte výhradně kompozitní vyztužené nebo diamanty osazené rozbrušovací kotouče. Pokud jste schopni na svém elektrickém stroji upevnit příslušenství, nezaručuje to ještě bezpečné používání.
c) Přípustné otáčky použitého nástroje musejí být minimálně tak vysoké, jako jsou maxi-mální otáčky, uvedené na elektrickém stroji. Příslušenství rotující vyššími než přípustnými otáčkami se může roztrhnout a rozletět do okolí.
d) Brusná tělesa se smějí používat jen pro doporučené aplikace. Například: nikdy nebruste boční plochou rozbrušovacího kotouče. Rozbrušovací kotouče jsou určené k odběru materiálu hranou kotouče. Boční působení síly na tato brusná tělesa může vést k jejich prasknutí.
e) Pro vámi zvolený brusný kotouč používejte vždy nepoškozené upínací příruby správné velikosti a tvaru. Vhodné příruby podepírají brusný kotouč a snižují tak nebezpečí prasknutí brusného kotouče.
f) Nepoužívejte žádné opotřebené brusné kotouče z většího elektrického nářadí. Brusné kotouče pro větší elektrické nářadí nejsou navržené pro vysoké otáčky malého elektrického nářadí a mohou prasknout.
g) Vnější průměr a tlouštka použitého nástroje musí odpovídat rozměrovým údajům vašeho elektrického nářadí. Nesprávně dimenzované pracovní nástroje nemohou být dostatečně stíněné nebo kontrolované.
h) Brusné kotouče a příruby musejí přesně dosednout na brusné vřeteno vašeho elektrického nářadí. Pracovní nástroje, které přesně nesedí na brusném vřeteni elektric-
kého nářadí se točí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.
i) Nepoužívejte žádné poškozené brusné kotouče. Před každým použitím zkontrolujte, zda na brusném kotouči nejsou trhliny a praskliny. Pokud elektrické nářadí nebo brusný kotouč spadne, zkontrolujte zda nedošlo k jeho poškození nebo použijte nepoškozený brusný kotouč. Když jste brusný kotouč zkontrolovali a použili, nezdržujte se vy ani osoby v okolí v rovině rotujícího brusného kotouče a nechte stroj jednu minutu běžet s maximálními otáčkami. Poškozené brusné kotouče většinou prasknou v tomto zkušebním čase.
j) Noste osobní ochranné pomůcky. V závislosti na druhu práce noste celoobličejovou ochrannou masku, ochranu očí nebo ochranné brýle. Pokud je to přiměřené, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která vás ochrání před malými částicemi brusného kotouče a materiálu. Oči je nutno chránit před odletujícími cizími tělesy, která vznikají při různých použitích. Protiprachová a ochranná dýchací maska musí filtrovat prach, vznikající při použití. Pokud jste dlouhodobě vystaveni silnému hluku, může u vás dojít ke ztrátě sluchu.
k) Zajistěte, aby se ostatní osoby zdržovaly v bezpečné vzdálenosti od vašeho pracoviště. Každá osoba vstupující do pracovního prostoru musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklých pracovních nástrojů mohou odletovat a způsobit úrazy i mimo bezprostřední pracovní prostor.
I) Stroj držte jen za izolované plochy rukojetí, pokud provádíte práce, při kterých může nástroj narazit na skrytá elektrická vedení. Kontakt s kabelem pod napětím může přivést napětí také na kovové části stroje a v důsledku toho způsobit úraz elektrickým pro-udem.
n) Elektrické nářadí nikdy neodkládejte, dokud se pracovní nástroj zcela nezastaví. Rotující pracovní nástroj se může dotknout odkládací plochy a tím může dojít ke ztrátě kontroly nad elektrickým nářadím.
o) Elektrické nářadí nenechávejte běžet, když ho prénášite. Vaše oblečení může být zachyceno náhodným kontaktem s rotujícím pracovním nástrojem a pracovní nástroj se může zaříznout do vašeho těla.
p) Pravidelně čistěte ventilační štěrbiny svého elektrického nářadí. Motorový ventilátor nasává do skříně prach a silné nahromadění kovového prachu může vést k ohrožení elektrickým proudem.
q) Elektrické nářadí nepoužívejte v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
27.8 8) Další bezpečnostní pokyny k používání rozbrušovacích kotoučů
27.8.1 Zpětný ráz a odpovídající bezpečnostní pokyny
Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného rotujícího brusného kotouče. Zaseknutí nebo zablokování vede k prudkému zastavení rotujícího pracovního nástroje. Tím se nekontrolované elektrické nářadí urychlí proti směru otáčení pracovního nástroje na místě, ve kterém došlo k zablokování.
Pokud se například brusný kotouč zasekne nebo zablokuje v obrobku, může se hrana brusného kotouče zaříznutá do obrobku zachytit a tím vylomit brusný kotouč nebo způsobit zpětný ráz. Brusný kotouč se pak pohybuje směrem k obsluhující osobě nebo od ní v závislosti na směru otáčení kotouče na místě zablokování. Přitom může také dojít k prasknutí brusného kotouče.
Zpětný ráz je důsledkem nesprávného nebo chybného použití elektrického stroje. Tomu je možno zabránit vhodnými preventivními opatřeními, která jsou uvedena níže.
a) Elektrické nářadí dobře pevně držte a tělem a rameny zaujměte polohu, ve které jste schopni zachytit síly zpětného rázu. Vždy používejte přídavnou rukojeť, pokud je k dispozici, abyste měli maximální možnou kontrolu nad zpětnými silami nebo reakčními momenty při rozběhu. Obsluhující osoba může zvládat zpětné a reakční síly vhodnými bezpečnostními opatřeními.
b) Nikdy se nepřibližujte rukama k rotujícím pracovním nástrojům. Pracovní nástroj může při zpětném rázu přejet přes vaši ruku.
c) Vyhněte se prostoru před a za rotujícím rozbrušovacím kotoučem. Zpětný ráz tlačí elektrické nářadí proti směru pohybu brusného kotouče na místě zablokování.
d) Pracujte mimořádně opatrně v prostoru rohů, ostrých hran atd. Zabraňte odskakování pra-
covních nástrojů od obrobku a jejich zasekávání v obrobku. Rotující pracovní nástroj má sklon k zasekávání na rozích, ostrých hranách nebo při odskakování. To vede ke ztrátě kontroly nebo zpětnému rázu.
e) Nepoužívejte žádné řetězy nebo ozubené pilové kotouče a žádné segmentované diamantové kotouče se zářezy širšími než 10 mm. Takovéto pracovní nástroje často vedou ke zpětným rázům nebo ztrátě kontroly nad elektrickým nářadím.
f) Zabraňte zablokování rozbrušovacího kotouče nebo příliš vysoké přítlačné síle. Neprovádějte žádné nadměrně hluboké řezy. Přetížení rozbrušovacího kotouče zvyšuje namáhání a náchylnost ke vzpříčení nebo zablokování a tím zvyšuje riziko zpětného rázu nebo prasknutí brusného tělesa.
g) Pokud se rozbrušovací kotouč zasekne nebo přerušite práci, vypněte stroj a nechte ho v klidu, dokud se kotouč nezastaví. Nikdy se nepokoušejte vytahovat z řezu ještě běžící rozbrušovací kotouč, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu zaseknutí.
h) Elektrické nářadí nezapínejte, dokud je kotouč v obrobku. Nejdříve počkejte, až rozbrušovací kotouč dosáhne plných otáček a pak opatrně pokračujte v řezu. Jinak se kotouč může zaseknout, vyskočit z obrobku nebo způsobit zpětný ráz.
i) Desky nebo velké obrobky podepřete, aby se zabránilo riziku zpětného rázu zaseknutým rozbrušovacím kotoučem. Velké obrobky se mohou prohýbat vlastní vahou. Obrobek musí být podepřený na obou stranách kotouče, a to jak v blízkosti dělícího řezu, tak i na hraně.
j) Bud'te mimořádně opatrní při "kapsových řezech" do stávajících stěn nebo jiných prostorů, do kterých není vidět. Ponořující se rozbrušovací kotouč může při zařiznutí do plynových nebo vodovodních potrubí, elektrických vedení nebo jiných předmětů způsobit zpětný ráz.
Tartalomjegyzék
- Vysvětlivky k tomuto návodu k použití
- Obrázkové symboly
- Označení jednotlivých textových pasáží
- Další technický vývoj
- Bezpečnostní pokyny
- Obecně dodržujte
- Řádné používání
- Oblečení a vybavení
- VAROVÁNÍ
- Přeprava
- Čištění
- Příslušenství
- Hloubkový doraz s odsávacím hrdlem
- Pohon
- Akumulátor
- Rozbrušovací stroj, uložení vřetena
- Rozbrušovací kotouče
- Volba rozbrušovacího kotouče
- Bezpečnostní pokyny česky
- Montáž rozbrušovacích kotoučů
- Skladování rozbrušovacích kotoučů
- Před započetím práce
- Zapnutí stroje
- Při práci
- Po skončení práce
- UPOZORNĚNÍ
- Skladování
- Vibrace
- Pokyny pro údržbu a opravy
- Reakční síly
- Zpětný ráz
- Odtažení
- Pracovní technika
- Rozbrušování
- Příklady použití
- Vodní přípojka
- S diamantovými rozbrušova- cími kotouči provádějte dělení materiálů jen za mokra
- Zvýšení životnosti a rychlosti dělení materiálů
- Vázání prachu
- S rozbrušovacími kotouči s pojivem na bázi syntetických pryskyřic řezejte a rozbrušujte za sucha resp. za mokra – volba závisí na provedení
- Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic vhodné jenom pro rozbrušování a dělení za sucha
- Rozbrušovací kotouče s pojivem na bázi syntetických pryskyřic vhodné jenom pro rozbrušování a dělení za mokra
- Na co dbát při práci s diamantovými rozbrušovacími kotouči a rozbrušovacími kotouči s poji-vem na bázi syntetických pry-skyřic
- Předměty určené k rozbrušování
- Odříznuté kusy materiálu
- Materiál dělte v několika pracovních operacích
- Rozbrušování dlaždic
- Rozbrušování trubek, kulatých a dutých těles
- Rozřezávání betonové trubky
- Betonová trubka – vyřezávání vybrání
- Rozbrušovací kotouče
- Přeprava a skladování
- Rozbrušovací kotouče s pojivem na bázi syntetic- kých pryskyřic
- Diamantové rozbrušovací kotouče
- Zkratkové označení
- Přesnost vystředěného běhu a pohybu v rovině
- Provozní poruchy a jejich odstranění
- rozbrušovací kotouč
- Opotřebení jádra
- Nárůstky, ostření
- Nasazení / výměna rozbru- šovacího kotouče
- Demontáž rozbrušovacího kotouče
- Nasazení rozbrušovacího kotouče
- Elektické připojení nabíječky
- Akumulátor nabít
- Nabíječky AL 300, AL 500
- Nabíječka AL 100
- Konec procesu nabíjení
- Při nabíjení
- Při práci
- Když trvale svítí/blikají červené LED
- LED na nabíječce česky
- LED na nabíječce
- Zelené trvalé světlo ...
- Červené blikání ...
- Připojení přívodní hadice
- Zapnutí stroje
- Vsazení akumulátoru
- Zapnutí stroje
- Skladování stroje
- Víko pro akumulátorovou šachtu (zvláštní příslušenství)
- Skladování akumulátoru
- Skladování nabíječky
- Jak minimalizovat opotře- bení a jak zabránit poško- zení
- Údržbářské úkony
- Součásti podléhající opotřebení
- Technická data
- Akumulátor
- Rozbrušovací kotouče
- Hmotnost
- Napájení vodou
- Akustické a vibrační hodnoty
- Hodnoty při řezání betonu pod zatíže- ním s diamantovým rozbrušovacím kotoučem
- Hodnoty při maximálních otáčkách bez zatížení s diamantovým rozbrušovacím kotoučem
- Hodnoty při maximálních otáčkách bez zatížení s rozbrušovacím kotoučem z umělé pryskyřice
- Transport
- REACH
- Pokyny pro opravu
- Likvidace stroje
- Prohlášení o konfor- mitě EU
- Adresy
- Hlavní sídlo firmy STIHL
- Distribuční společnosti STIHL
- Všeobecné bezpečnostní pokyny pro elektrické stroje
- 1) Bezpečnost pracoviště
- 2) Elektrická bezpečnost
- 3) Bezpečnost osob
- 4) Jak elektrický stroj používat a zacházet s ním
- 5) Jak používat stroj poháněný akumulátorem a jak s ním zacházet
- 6) Servis
- 7) Bezpečnostní pokyny k používání rozbrušovacích kotoučů
- Bezpečnostní pokyny pro rozbrušovačky
- 8) Další bezpečnostní pokyny k používání rozbrušovacích kotoučů
- Zpětný ráz a odpovídající bezpečnostní pokyny
- Tartalomjegyzék
Značka : STIHL
Model : TSA 230
Kategorie : Drtič
