| Terméktípus | Vezeték nélküli vágógép (sarokcsiszoló) |
| Modell | STIHL TSA 230 |
| Akkumulátor típusa | Lítium-ion, STIHL AP sorozat |
| Maximális orsófordulatszám | 6650 rpm |
| Csiszolókorong átmérő | 230 mm (9") |
| Maximális korongvastagság | 3 mm |
| Furatátmérő | 22.23 mm (7/8") |
| Meghúzási nyomaték | 20 Nm (177 lbf·in) |
| Maximális vágási mélység | 70 mm (2.756 in) |
| Súly (akkumulátor és korong nélkül) | 3.9 kg (8.6 lbs) |
| Víztáplálás max. nyomása | 4 bar (58 psi) |
| Hangnyomásszint (beton vágásakor) | 103 dB(A) |
| Hangteljesítményszint | 114 dB(A) |
| Rezgésszint (bal fogantyú) | 3.5 m/s² |
| Kompatibilis töltők | STIHL AL 100, AL 300, AL 500 |
| Áramforrás | Vezeték nélküli, akkumulátoros |
| Vágási módok | Nedves és száraz vágás |
| Védőburkolat típusa | Állítható csiszolókorong-védőburkolat |
| Reteszelő kar | Igen, megakadályozza a véletlen indítást |
| Orsóreteszelés | Igen, korongcseréhez |
| Vízcsatlakozás | Beépített, elzárócsappal |
Gyakran ismételt kérdések - TSA 230 STIHL
Felhasználói kérdések a következőről TSA 230 STIHL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét TSA 230 - STIHL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TSA 230 márka STIHL.
HASZNÁLATI ÚTMUTATÓ TSA 230 STIHL
11 Akumulátor nabít....234
12 LED na akumulátoru.... 234
13 LED na nabíječce....237
1 Ehhez a használati utasításhoz...... 249
2 Biztonsági tudnivalók.... 250
3 Visszaható erők.... 256
4 Munkatechnika....257
5 Példák a berendezés alkalmazására..... 258
6 Választóköszörű tárcsák.... 261
7 Műgyanta-választóköszörű tárcsák......262
8 Gyémánt-választóköszörű tárcsák......262
9 A választóköszörű tárcsa behelyezése /
cseréje.... 264
10 Töltő készülék elektromos csatlakoztatása 265
11 Töltse fel az akkumulátort.... 266

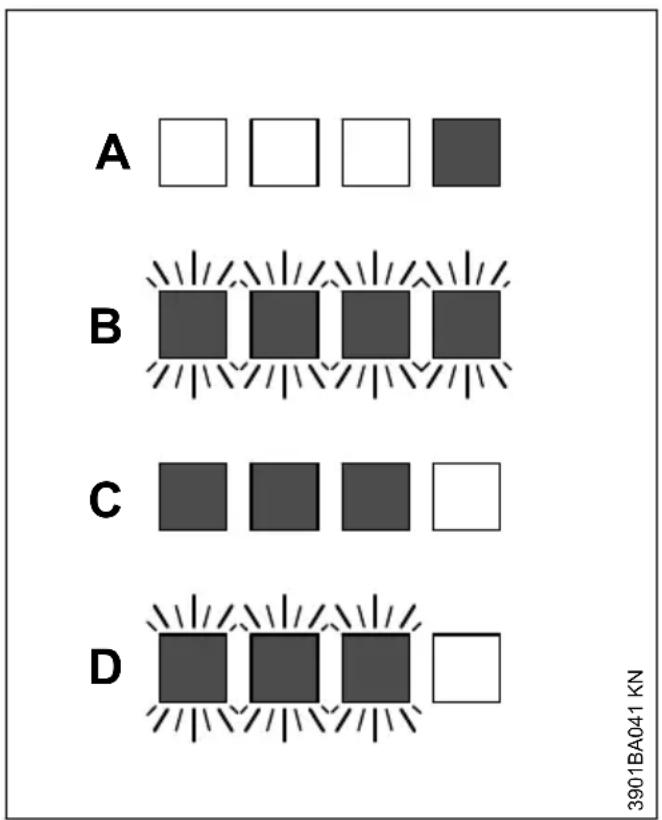

12 Az akkumulátoron lévő LED-ek......267
13 A töltőkészüléken lévő LED-ek.... 269
14 Vízellátás létrehozása....269
15 A berendezés bekapcsolása....269
16 A berendzés kikapcsolása.... 270
17 A berendezés tárolása.... 270
18 Karbantartási és ápolási tanácsok...... 271
19 Az elkopás csökkentése és a károsodások elkerülése....272
20 Fontos alkotórészek....273
21 Müszaki adatok.... 273
22 Üzemzavarok elhárítása.... 275
23 Javítási tanácsok.... 276
24 Eltávolítása.... 276
25 EK Megfelelőségi nyilatkozat.... 276
26 A gyártó UK/CA megfelelőségi nyilatkozata 277
27 Általános biztonsági előírások az elektromos szerszámokhoz.... 277
Tisztelt Vevő!
Köszönjük, hogy a STIHL minőségi termékét választotta.
Ez a termék modern gyártási technikával és széleskörű minőségbiztosítási intézkedések mentén készült. Cégünk mindent megtesz azért, hogy Ön ezzel a berendezéssel elégedett legyen és azzal probléma nélkül dolgozhasson.
Ha a berendezéssel kapcsolatban kérdései lennének, kérjük, forduljon a kereskedőjéhez, vagy közvetlenül cégünk képviseletéhez.
Tisztelettel,
Dr. Nikolas Stihl
1 Ehhez a használati utasításhoz
Ez a használati utasítás STIHL akkumulátoros sarokcsiszolóra vonatkozik, amely a szövegben mint motoros berendezés vagy berendezés is szerepel.
magyar 2 Biztonsági tudnivalók
1.1 Képjelzések
A berendezésen található összes képjelzés jelentése ebben a használati utasításban részletesen ismertetett.
1.2 Szövegrészek megjelölése
FIGYELMEZTETÉS
Vigyázat, baleset- és személyi sérülésveszély, valamint jelentős anyagi károk történhetnek.
TUDNIVALÓ
Vigyázat, a berendezés vagy annak egyes alkotórészei megsérülhetnek.
1.3 Műszaki továbbfejlesztés
A STIHL-cég valamennyi gépének és munkaesz- közének állandó továbbfejlesztésén fáradozik; ezért a gép alakjára, technikájára és felszerelé- sére vonatkozóan a változtatás jogát fenntartjuk.
Ezért az ebben a használati utasításban közöltek alapján, és az ábrák szerint támasztott követeléseinek eleget tenni nem tudunk.
2 Biztonsági tudnivalók
Sarokcsiszoló használatakor különleges biztonsági előírások szükségesek, mivel a munkavégzéskor a vágótárcsa nagyon magas fordulatszámmal müködik.
Az első üzembe helyezés előtt figyelmesen át kell olvasni a teljes használati utasítást és biztonságos helyen kell őrizni azt a későbbi használathoz. A biztonsági előírások be nem tartása életveszélyes lehet.
2.1 Figyelembe veendő általános útmutatások
Tartsa be az adott országban érvényes biztonsági előírásokat, pl. a szakmai szervezetek, a társadalombiztosítási pénztárak, a munkavédelmi hatóságok és hasonlók előírásait.
Az Európai Unióban tevékenykedő munkáltatók számára a 2009/104/EK irányelv kötelező érvényű – a munkavégzés során a munkáltató által garantált biztonság és egészségvédelem gépek és berendezések használatakor.
A zajos működésű motoros gépek használata az adott országban és a helyileg érvényes előírá- soknak megfelelően korlátozás alá eshet.
Aki először dolgozik a sarokcsiszolóval: Kérje meg az eladót vagy más szakembert, hogy mutassa be a berendezés biztonságos használatát – vagy vegyen részt szaktanfolyamon.
A sarokcsiszolóval fiatallkorúak nem dolgozhatnak – kivéve azokat a 16 éven felüli fiatalokat, akik felügyelet melletti képzésben részesülnek.
A gyermekek, állatok és nézelődők távol tartandók.
A felhasználó tartozik felelősséggel a más személyeket vagy azok tulajdonát érintő balesetekért, illetve veszélyekért.
A sarokcsiszolót csakis olyan személyeknek adja át vagy kölcsönözze, akik ezt a modellt, annak kezelését jól ismerik – a használati utasítást is mindig adja át.
Aki a sarokcsiszolóval dolgozik, legyen kipihent, egészséges és jó testi állapotban. Aki egészségügyi okok miatt nem végezhet nehéz testi munkát, az kérdezze meg kezelőorvosát, hogy dolgozhat-e a sarokcsiszolóval.
Alkohol fogyasztása után, ill. a reakcióképességet csökkentő gyógyszerek vagy drogok hatása alatt tilos a sarokcsiszolóval dolgozni.
Rossz idő esetén (eső, hó, jég, szél) napolja el a munkát – Fokozott balesetveszély!
Vegye ki az akkumulátort a sarokcsi-szolóból a következő tevékenységek alkalmával:
– Vizsgálati, beállítási vagy tisztítási munkák
– A vágótárcsa behelyezése, illetve cseréje
– Tartozékok fel- és leszerelése, beállítások végrehajtása
– A sarokcsiszolóval folytatott munka befejezése
- Szállítás
- Tárolás
– Javítási és karbantartási munkák
– Veszély esetén és vészhelyzetben
Így nem lehet véletlenül beindítani a motort.
2.2 Rendeltetésszerű használat
A sarokcsiszolót csakis leválasztó vágásra tervezték. A berendezéssel tilos fa vagy fa anyagú tárgyakat vágni.
Ne használja a sarokcsiszolót más célra – Bale-setveszély!
Az azbesztet tartalmazó por az egészségre rendkívül ártalmas – az azbeszt vágása tilos!
2 Biztonsági tudnivalók magyar
A STIHL ajánlja, hogy a sarokcsiszolót AP kivitelű akkumulátorokkal működtessék.
Nem a padlón végzett munkákhoz a sarokcsiszolót csak AP kivitelű, közvetlenül behelyezett STIHL akkumulátorokkal szabad működtetni.
A sarokcsiszolón ne végezzen semmiféle változtatást – az a biztonságot veszélyeztetheti. Azokért a személyi sérülésekért és anyagi károkért, amelyek a nem engedélyezett adapterek használata miatt következnek be, a STIHL semminemű felelősséget nem vállal.
2.3 Ruházat és felszerelés
Viseljen az előírásnak megfelelő ruházatot és felszerelést.
A ruházat legyen a célnak megfelelő, és ne akadályozza a mozgásban. Testhez simuló ruházat – egybeszabott overall, nem munkaköpeny
A fém tárgyak vágása esetén nem gyúlékony anyagból készült ruházatot viseljünk (pl. bőrből vagy égésgátló anyaggal bevont pamutból készültet) -ne műszálas anyagút - Tűzveszély szikrák miatt!
A ruházaton ne legyen gyulladásveszélyes lerakódás (forgácsok, üzemanyag, olaj, stb.).
Ne viseljen olyan ruházatot, amely a berendezés mozgó alkotórészeibe akadhat – sál, nyakkendő és ékszer viselete is tilos. A hosszú hajat kösse össze és rögzítse.
Viseljen érdes, csúszásgátló talpú és fém orrbetétes védőcsizmát.
FIGYELMEZTETÉS
A szemsérülések veszélyének elkerülése érdekében az EN 166 szabvány szerinti, szorosan az archoz simuló védőszemüveget kell viselni. Ügyeljen a védőszemüveg szabályos illeszkedésére.
Viseljen "személyi" hallásvédőt – pl. hallásvédő tokot.
Ha leeső tárgyakra is lehet számítani, akkor viseljen védősisakot.
A munkavégzés közben por (pl. a vágandó tárgyból kristályos anyag), pára és füst keletkezhet – Az egész-ségre ártalmas!
Ha por keletkezik, mindig viseljen porvédőmaszkot.
Ha gözök vagy por képződése várható (pl. összetett anyagok vágásakor), akkor viseljen lélegzésvédőt.
Ellenálló anyagú (pl. bör) erős munkakesztyút kell viselni.
A STIHL a személyi védőfelszerelések széles skáláját kínálja.
A használat előtt ellenőrizni kell a felszerelés állapotát, annak sérült részeit pedig ki kell cse-rélni.
2.4 Szállítás
A szállítást megelőzően – még ha az nem nagy távolságra történik is – a berendezést minden esetben ki kell kapcsolni, a kikapcsoló kart állásba kell kapcsolni, az akkumulátort pedig ki kell venni a sarokcsiszolóból. Így nem lehet véletlenül beindítani a motort.
A benedvesedett sarokcsiszolót, illetve a benedvesedett akkumulátort egymástól elkülönítve kell megszárítani. A szállítás során gondoskodni kell arról, hogy a sarokcsiszoló és az akkumulátor mindvégig száraz állapotban maradjon. Az akkumulátorokat csak tiszta és száraz konténerekben szabad szállítani; a szállításhoz nem szabad fémet konténereket használni.
A sarokcsiszolók szállításához feltétlenül ki kell venni azokból az akkumulátorokat.
A sarokcsiszolót csak a fogantyúcsönél fogva szabad hordani – a vágótárcsának lefelé kell néznie.
A sarokcsiszolót tilos felszerelt vágótárcsával szállítani – Törésveszély!
Járműveken: A sarokcsiszolót úgy rögzítse, hogy az ne dölhessen el és ne sérülhessen meg.
2.5 Tisztítás
A műanyag alkatrészeket tisztítsa meg egy ronggyal. A dörzshatású tisztítószerek könnyen megrongálhatják a műanyagot.
A sarokcsiszolót tisztogassa meg a portól és szennyeződéstől – zsíroldó szerek használata tilos.
Szükség esetén tisztítsa ki a hűtőlevegő nyílá-sait.
A fémforgácsot el kell szívni – nem szabad sürített levegővel lefúvatni azt.
Az akkumulátor vezetővágatait tartsa tisztán – ha szükséges tisztítsa meg.
A sarokcsiszoló tisztításához nem szabad nagynyomású tisztítóberendezést használni. Az erős vízsugár megrongálhatja a sarokcsiszolót.
A sarokcsiszolót tilos vízzel lefröcskölni.
2.6 Tartozékok
Csakis olyan vágótárcsákat vagy adaptereket szereljen fel a gépre, melyek használatát a STIHL cég ehhez a motoros berendezéshez engedélyezi, vagy melyek technikai szempontból egyenértékűek. Az ezzel kapcsolatos kérdéseikkel forduljanak a szállítóhoz. Csakis nagyon jó minőségű vágótárcsákat, vagy adaptereket használjunk. Különben balesetek adódhatnak, vagy a sarokcsiszolón károk keletkezhetnek.
A STIHL eredeti STIHL vágótárcsák és adapterek használatát ajánlja. Azok tulajdonságaik szempontjából optimálisan megfelelnek a terméknek és a felhasználó követelményeinek.
Körfűrészlapok, keményfém-, mentési-, favágási- vagy másfajta fogazott szerszámok használata tilos – Halálos sérülések veszélye! A vágótárcsák alkalmazása esetén az anyag egyenletes lehordásával ellentétben a körfűrészlap fogai a vágásban fenna-kadhatnak. Ez a vágás közbeni viselkedést hátrányosan befolyásolja és a sarokcsiszoló rendkívül veszélyes ellenőrizetlen reakcióját (felcsapódás) okozhatja.
2.6.1 Mélységi ütköző elszívócsonkkal
Az "elszívócsonkkal felszerelt mélységig ütköző" külön rendelhető tartozék és ásványi anyagok száraz vágásához használható. Figyelembe kell venni a külön rendelhető tartozékkal együtt leszállított mellékletet és biztonságos helyen kell megőrizni azt.
Az ásványi anyagok száraz vágásakor keletkező por okozta terhelés csökkenthető "elszívócsonkkal felszerelt mélységig ütköző" és porelszívó használatával.
Ha por keletkezik, mindig viseljen védőmaszkot.
Ha gözök vagy por képződése várható (pl. összetett anyagok vágásakor), akkor viseljen lélegzésvédőt.
Az alkalmazott porelszívónak megfelelő engedéllyel kell rendelkeznie ásványi porok elszívásához és meg kell felelnie a porterhelési osztály követelményeinek.
Az elektrosztatikai hatások elkerülése érdekében antisztatikus szívótömlőt kell használni. Ellenkező esetben fennáll a veszélye annak, hogy a kezelő elveszti uralmát a berendezés felett!
A felszívódó anyag hulladékként való elszállítását a porelszívó használati utasítása szerint kell végezni.
Az „elszívócsonkkal felszerelt mélységi ütközővel” beállítható a kívánt vágási mélység.
2.7 Hajtómű
2.7.1 Akkumulátor
Figyelembe kell venni a STIHL akkumulátor mel- lékelt adatlapját vagy használati utasítását és gondosan meg kell őrizni azt.
További biztonsági tudnivalók – lásd: www.stihl.com/safety-data-sheets
A leválasztáskor biztosítani kell a STIHL akkumulátorok és a STIHL akkumulátorszíjak védelmét a szikrahullás hatásával szemben – Tüz- és robbanásveszély!
A STIHL akkumulátorok szennyezett (pl. adalékanyagok vagy szilárd anyagok által) víztől, elektromosan vezetőképes folyadékoktól és fémtárgyaktól (pl. tű, érmék, ékszer, fémforgács) távol tartandók. Az akkumulátorok megrongálódhatnak – Tűz- és robbanásveszély!
Töltőkészülék
Figyelembe kell venni a STIHL akkumulátortöltő készülék mellékelt adatlapját és gondosan meg kell őrizni azt.
2.8 Sarokcsiszolók, orsócsapágyazás
A kifogástalan orsócsapágyazás biztosítja a gyémánt vágótárcsák körkörös mozgásának és síkban futásának pontosságát – ha szükséges, ellenőriztesse márkaszervizben.
2.9 Vágótárcsák
2.9.1 A vágótárcsák kiválasztása
A vágótárcsák legyenek szabadkézi vágáshoz engedélyezettek. Másfajta köszörűtestek és adapterek használata tilos – Balesetveszély!
A vágótárcsák használata különféle alapanyagú tárgyak esetén javasolt: Ügyeljen a vágótárcsákon lévő jelzésre.
A STIHL általánosságban a nedves vágást ajánlja.
Figyelembe kell venni a sarokcsiszoló külső átmérőjét – lásd a „Műszaki adatok” fejezetet.
A vágótárcsák orsófuratának átmérője és a sarokcsiszoló tengelye legyen egyforma – lásd a "Műszaki adatok" c. fejezetet.
Vizsgálja meg az orsófuratot, hogy nem sérült-e meg. A sérült orsófurattal rendelkező vágótárcsák alkalmazása tilos – Balesetveszély!
A vágótárcsa engedélyezett fordulatszáma legyen ugyanolyan, vagy nagyobb, mint a sarokcsiszoló orsójának maximális fordulatszáma! – lásd a "Műszaki adatok" fejezetet.
A már előzőleg használt vágótárcsákat a beszerelés előtt gondosan ellenőrizze, talál-e azokon bevágásokat, kiszakadásokat, alávágási részeket, kisimult pontokat, az alapanyag elhasználó-dottságára utaló jeleket, szegmens-sérülést vagy -veszteséget, túlmelegedésre utaló jeleket (színelváltozás), és az orsófuraton esetleg sérüléseket.
Sose használjon beszakadozott, kitöredezett, vagy elhajlított vágótárcsákat.
A gyengébb minőségű, ill. nem engedélyezett gyémánt vágótárcsák a leválasztó vágás során berezeghetnek. Ez a rezgés oda vezethet, hogy az ilyen gyémánt vágótárcsák a vágáskor erőteljesen lefékeződnek ill. beszorulnak - Visszacsapódás veszélye! A visszacsapódás halálos sérüléseket okozhat! Azonnal cserélje ki azokat a gyémánt vágótárcsákat, amelyek akár kis időre is kilengenek.
A gyémánt vágótárcsák kiigazítása tilos.
Sose használjon olyan vágótárcsát, amely leesett a földre – a sérült vágótárcsák könnyen eltörhetnek – Balesetveszély!
A mügyanta vágótárcsák esetén ügyeljen a szavatossági idő dátumára.
2.9.2 A vágótárcsák felszerelése
Ellenőrizze a sarokcsiszoló orsóját, a sarokcsiszolót sérült orsóval használni tilos – Balesetveszély!
Gyémánt vágótárcsák esetén ügyeljen a forgásirányt jelző nyilakra.
Az elülső nyomótárcsát helyezze el – a feszítőcsavart erősen húzza meg – a vágótárcsát kézzel forgassa el, eközben ellenőrizze a körkörös mozgás és a síkban futás pontosságát.
2.9.3 A vágótárcsák tárolása
A vágótárcsákat száraz és fagymentes helyen, egyenes felületen, egyenletes hömérsékleten tárolja – Törés- és szilánkképződés veszélye!
Vigyázzon arra, hogy a vágótárcsa ne érjen hirtelen a földhöz, és semmilyen tárgyhoz se érjen hozzá.
2.10 A munka megkezdése előtt
Ellenőrizze, a sarokcsiszoló üzembiztos állapotúe – a használati utasítás megfelelő fejezetében leírtakat vegye figyelembe:

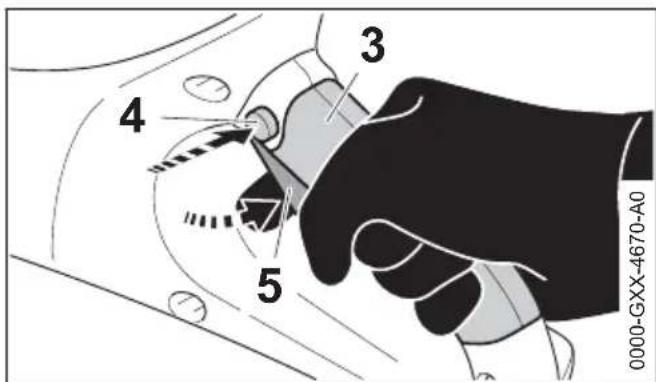

- A kapcsolókar és a reteszelőgomb könnyű mozgású legyen - a kikapcsoló kar és a reteszelőgomb felengedéskor ugorjon vissza kiindulási helyzetbe.
- A vágótárcsa legyen a megmunkálandó anyaghoz illő, kifogástalan állapotú és megfelelően felszerelt (forgásirány, feszes elhelyezkedés).
- A kapcsolóemeltyűnek blokkolva kell lennie, ha nincs lenyomva a reteszelőgomb.
– A kikapcsoló kar legyen könnyen a ill. a állásba állítható.
– Ne végezzen semmiféle változtatást a kezelőelemeken és a biztonsági berendezéseken. - A kézi fogantyúk legyenek tiszták és szárazak – ne olajosak vagy gyantásak – a sarokcsi-szoló biztonságos vezetése érdekében.
– Ellenőrizze a sarokcsiszoló akkumulátorüregében lévő érintkezőket az oda nem illő tárgyak és a szennyeződés szempontjából.

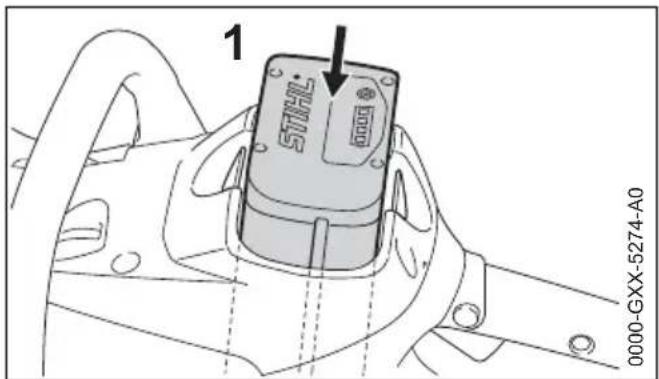

– Szabályosan tegye be az akkumulátort – annak hallhatóan be kell kattannia.
– Ne használjon hibás, vagy deformálódott akkumulátort.
– Nedves betétekhez kellő mennyiségű vizet kell készenlétbe helyezni.
A sarokcsiszolót csakis üzembiztos állapotban szabad működtetni – Balesetveszély!
2.11 Kapcs. be a készüléket
Csakis sima alapfelületen dolgozzon, ügyeljen a biztos és biztonságos álláshelyzetre, a sarokcsi-szolót pedig biztosan tartsa – a vágótárcsa sem-milyen tárgyat, még a földet se érintse, és ne legyen a vágásban.
A sarokcsiszolót csak egy személy kezelheti. A munkaterületekre másokat nem szabad beengedni.
A bekapcsolást a használati utasítás szerint végezze – lásd az „A berendezés bekapcsolása” című fejezetet.
magyar 2 Biztonsági tudnivalók
A vágótárcsa még bizonyos ideig mozog, miután a kapcsolóemeltyűt felengedik – Sérülésveszély az után futási hatás miatt!
2.12 Munkavégzés közben
Sarokcsiszolókat csak kézzel végzett vágáshoz szabad használni.
Mindig ügyeljen arra, hogy stabilan és biztonságosan álljon.

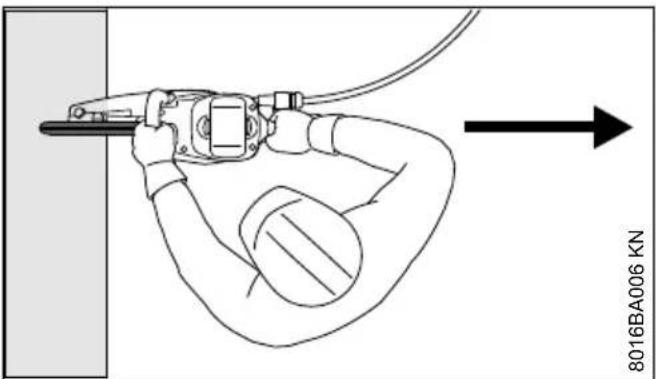

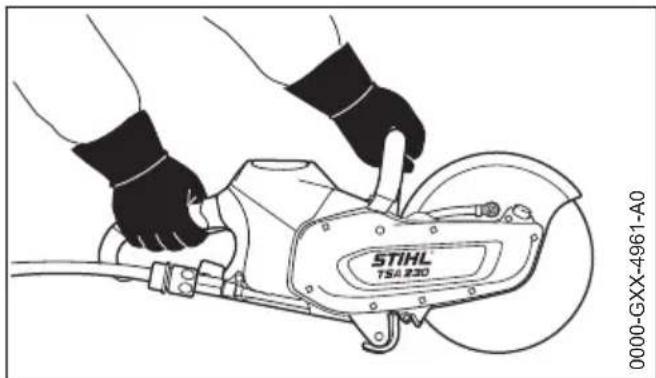

A sarokcsiszolót mindig két kézzel fogja: Jobb keze a hátulsó kézi fogantyún legyen – akkor is, ha balkezes. A biztos vezetés érdekében a fogantyúcsövet és a kézi fogantyút fogja át erő- sen a hüvelykujjával.

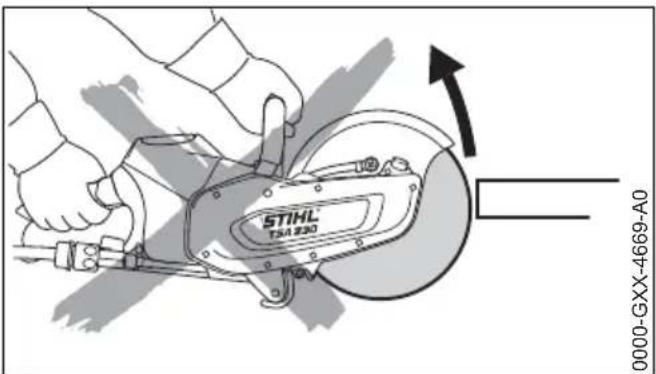

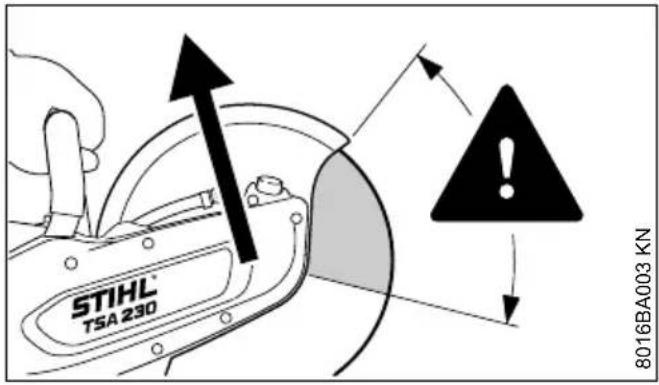

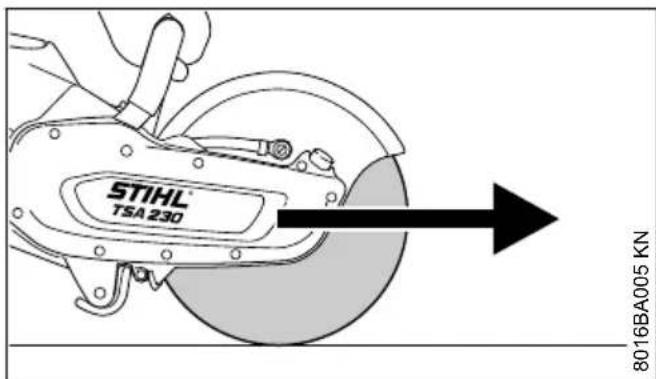

Ha a sarokcsiszoló a forgó vágótárcsával a nyíl irányába mozog, akkor olyan erőhatás érvényesül, mely a berendezést feldöntheti.

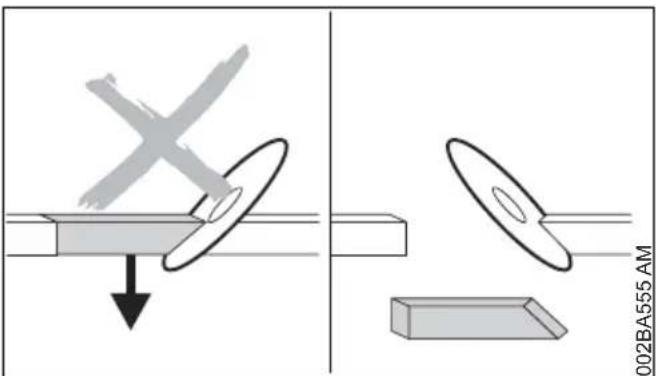

A megmunkálandó tárgy biztosan helyezkedjen el, mindig a sarokcsiszolót vezesse a megmunkálandó anyaghoz – és sosem fordítva.
A vágótárcsa védőelemének az a feladata, hogy elterelje a munkadarab részecskéit a felhasználótól és a sarokcsiszolótól.
a lehordott anyag repülési irányát vegye figye- lembe.
Ha veszély fenyeget, ill. vészhelyzetben azonnal kapcsolja ki a berendezést, a kikapcsoló kart pedig állítsa 📋 állásba és vegye ki az akkumulátort.
A munkaterület legyen akadálymentes – vigyáz- zon az akadályokra, a lyukakra és a gödrökre.
Ezzel a sarokcsiszolóval szabad esőben és nedves körülmények között dolgozni. A munkavégzést követően a benedvesedett sarokcsiszolót, illetve a benedvesedett akkumulátort egymástól elkülönítve kell megszárítani.
A sarokcsiszolót ne hagyja kint az esőben.
Vigyázat jeges talajon, nedvesség, hó esetén, lejtön, egyenetlen felületen, stb. – Csúszásveszély!
Ne dolgozzon egyedül – másoktól legyen mindig hallótávolságra, így azok szükség esetén segítségére lehetnek.
Ha hallásvédőt visel, akkor még nagyobb figyelem és körültekintés szükséges – mivel a veszélyt jelző zajok (kiáltások, jelzőhangok és hasonlók) kevésbé észlelhetők.
Idejében tartson munkaszünetet a fáradtság és a kimerültség elkerülése érdekében – Balesetveszély!
A munkaterületen senki más ne legyen – mások- tól legyen megfelelően nagy távolságra a zaj és az elpattanó tárgyak miatt.
Rosszullét, fejfájás, látási zavarok (pl. egyre kisebb látótér), hallási nehézségek, szédülés, csökkenő koncentrációs képesség esetén azonnal hagyja abba a munkát – Balesetveszély!
2 Biztonsági tudnivalók magyar
Ha a sarokcsiszoló igénybe vétele a szokványostól eltérő (pl. erőszakos hatások ütés, vagy esés miatt), akkor a további használat előtt feltétlenül ellenőrizze, hogy az üzembiztos állapotú-e – lásd még a "Beindítás előtt" c. részt is. Feltétlenül ellenőrizze a biztonsági berendezések működőképességét. Azokat a sarokcsiszolókat, amelyek már nem üzembiztosak, semmi esetre sem szabad tovább használni. Kétség esetén forduljon a márkaszervizhez.
A forgó vágótárcsát tilos kézzel, vagy más test- résszel megérinteni.
A munkaterületet vizsgálja át. A csővezetékek, vagy elektromos vezetékek sérülése miatt okozott károsodásokat akadályozza meg.
A sarokcsiszoló használata tilos tűzveszélyes anyagok és könnyen meggyulladó gázok közelében.
Ne vágjon bele olyan csövekbe, bádoghenge- rekbe, vagy más tartályokba, ha nem biztos abban, hogy azok tartalmaznak-e illékony vagy tűzveszélyes anyagokat.
Mielött letenné és otthagyná a sarokcsiszolót:
– Kapcsolja ki a berendezést

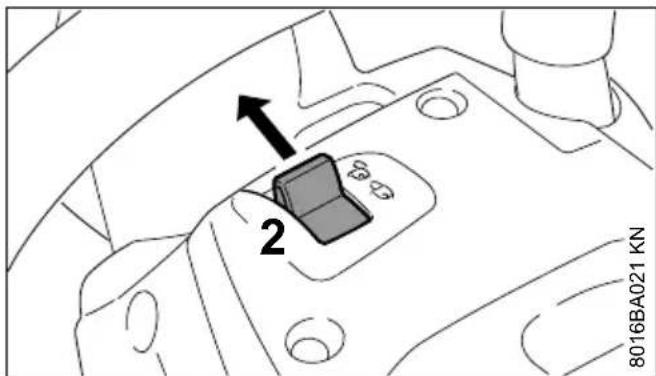

– Állítsa a kikapcsoló kart 📋 állásba
- Várja meg amíg a vágótárcsa leáll, vagy óvatosan kemény felülethez (pl. betonlap) érintve nyugalmi állapotig fékezze le a tárcsát.

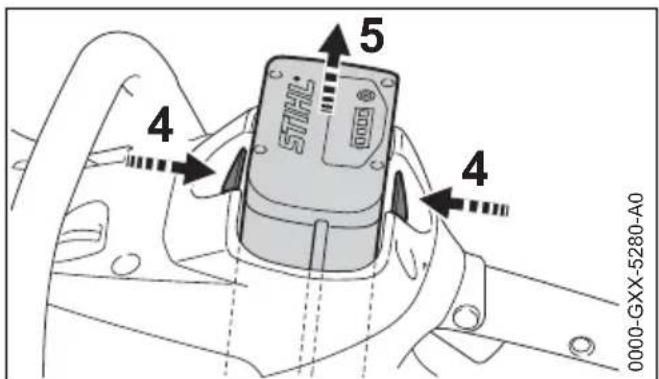

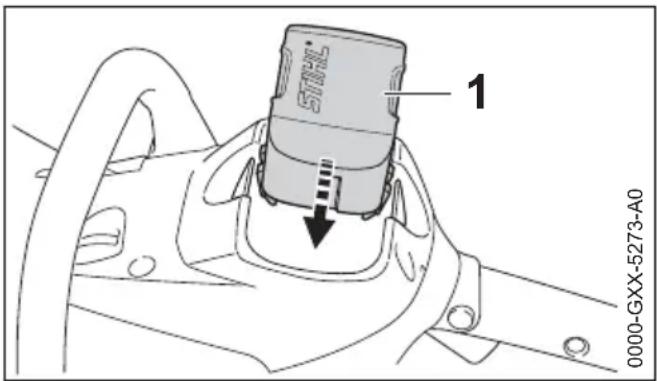

– Vegye ki az akkumulátort. Ha az akkumulátort akkor veszi ki a berendezésből, amikor a vágótárcsa még forog, akkor az utánfutási hatás meghosszabbodik – Sérülésveszély!

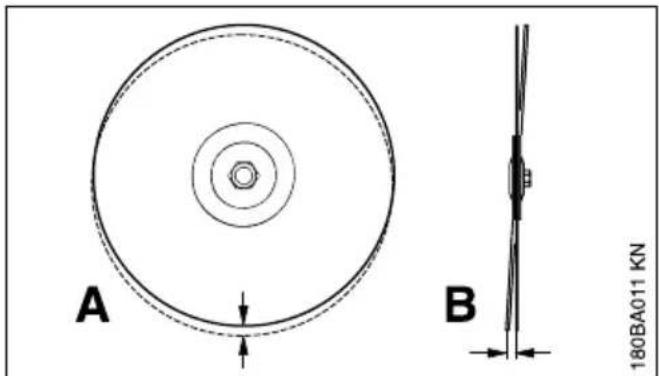

A vágótárcsát gyakran ellenőrizze – azonnal cserélje ki, ha azon beszakadások, kipúposodások, vagy másfajta károsodás (pl. túlmelegedés) jelei mutatkoznak – a törés miatt Balesetveszély!
Ha a gép vágási viselkedése megváltozik (pl. nagyobb mértékű rezgés, csökkenő vágási teljesítmény), akkor hagyja abba a munkát és szün- tesse meg az elváltozás okát.
Száraz vágáskor a vágótárcsa felforrósodhat. Az álló vágótárcsát megérinteni tilos – Égési sérülés veszélye!
2.13 Munkavégzés után
Kapcsolja ki a berendezést, a kikapcsoló kart állítsa ☐ állásba, majd vegye ki az akkumulátort a sarokcsiszolóból.
TUDNIVALÓ
Ha az akkumulátort nem veszik ki, akkor fennáll a veszélye annak, hogy a sarokcsiszolón és az akkumulátoron lévő dugaszoló érintkezők berozsdásodnak. Ez a korrózió javíthatatlan károkat okozhat a sarokcsiszolón és az akkumulátoron.
A benedvesedett sarokcsiszolót, illetve a benedvesedett akkumulátort egymástól elkülönítve kell megszárítani.
2.14 Tárolás
Ha nem használja a sarokcsiszolót, akkor úgy állítsa le azt, hogy senki ne legyen veszélyez-tetve. A sarokcsiszolóhoz mások ne férhessenek hozzá.
A sarokcsiszolót száraz helyen, a kikapcsoló kart állásba kapcsolva és csak kivett akkumulátorral tárolja.
TUDNIVALÓ
Ha az akkumulátort nem veszik ki, akkor fennáll a veszélye annak, hogy a sarokcsiszolón és az akkumulátoron lévő dugaszoló érintkezők berozsdásodnak. Ez a korrózió javíthatatlan károkat okozhat a sarokcsiszolón és az akkumulátoron.
A benedvesedett sarokcsiszolót, illetve a benedvesedett akkumulátort egymástól elkülönítve kell megszárítani.
2.15 Rezgések
A berendezés huzamos használata esetén a rez-gésektől vérkeringési zavarok jelentkezhetnek a kezekben ("fehérujj betegség").
Ezzel kapcsolatban általános érvényű használati időtartam nem adható meg, mivel az több tényezótöl függ.
A berendezés hosszabb időn keresztül használ- ható, ha:
- a kezek védettek (meleg kesztyűvel)
– munkaszüneteket iktatnak be
A berendezés csak rövidebb ideig használható, ha:
- a berendezés kezelőjének különleges egyéni hajlam miatt rossz a vérkeringése (ismertetőjele: gyakran hideg ujjak, bizsergés)
– alacsony a külső hőmérséklet
– erősen szorítja a berendezést (az erős szorítás akadályozza a vérkeringést)
magyar 3 Visszaható erők
A berendezés rendszeres, huzamos használata és a felsorolt jelek (pl. ujjbizsergés) ismételt jelentkezése esetén forduljon szakorvoshoz.
2.16 Karbantartás és javítások
Mindenfajta javítási, tisztítási és karbantartási munka megkezdését megelőzően a berendezést minden esetben ki kell kapcsolni, a kikapcsoló kart állásba kell állítani, majd ki kell venni az akkumulátort a sarokcsiszolóból. A sarokcsiszoló véletlen beindulása miatt – Sérülésveszély!
Rendszeresen tartsa karban a sarokcsiszolót. Csak a használati utasításban ismertetett karbantartási és javítási munkálatokat szabad elvégezni. Minden más munkát márkaszervizzel végeztessen.
A STIHL javasolja, hogy a karbantartást és a javítást kizárólag STIHL márkaszervizben végeztesse. A STIHL márkaszervizek dolgozói rendszeres továbbképzésen vesznek részt, és ismerik a műszaki információkat.
Kizárólag nagyon jó minőségű alkatrészeket használjon. Különben balesetek adódhatnak, vagy a sarokcsiszolóban károk keletkezhetnek. Az ezzel kapcsolatos kérdéseikkel forduljanak a szállítóhoz.
A STIHL az eredeti STIHL alkatrészek használatát ajánlja. Azok tulajdonságaik szempontjából optimálisan megfelelnek a sarokcsiszolónak és a felhasználó követelményeinek.
A sarokcsiszoló bármilyen megváltoztatása tilos – a módosítás veszélyeztetné a biztonságot – Balesetveszély!
Ellenőrizze a meglévő érintkezőket, valamint a csatlakozóvezetéket és a töltő hálózati dugasztát; a szigetelésük legyen kifogástalan; győződjön meg arról, hogy az anyaguk nem öregedett el (nem töredezik).
Az elektromos alkatrészeket, mint pl. a csatlakozóvezetéket, csakis elektromos képzettségű szakemberek javíthatják, ill. cserélhetik.
3 Visszaható erők
A leggyakrabban előforduló visszaható erők a visszacsapódás és a behúzódás.
3.1 Visszacsapódás
Veszély visszacsapódás miatt – A visszacsapódás halálos sérüléseket okozhat.
A visszacsapódás (Kickback) esetén a sarokcsiszoló hirtelen és megakadályozhatatlanul a berendezés kezelője felé csapódhat.

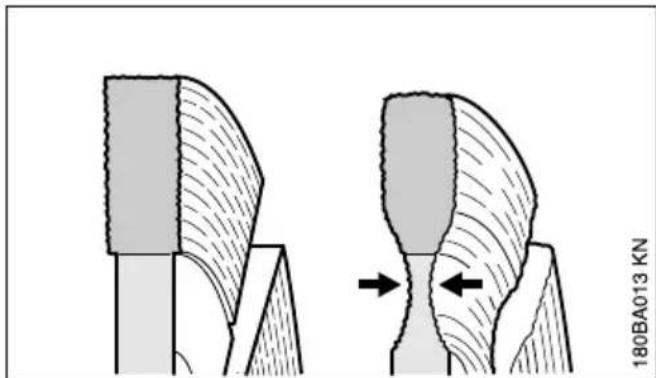

Visszacsapódás történik, ha például a vágótár- csa:
- beszorul - mindenek előtt a felső egynegyed részen.
– egy szilárd tárggyal történő súrlódási érintkezés miatt erősen lefékeződik.
A visszacsapódás veszélyének csökkentése
– meggondolt, helyes munkavégzéssel.
- tartsa sarokcsiszolót két kézzel és biztos fogással.
– lehetőleg ne vágjon a vágótárcsa felső negyedével. A vágótárcsát csak rendkívül óvatosan vezesse be a vágásba, ne fordítsa el és ne csapja bele a vágásba.
- kerülni kell az ékhatást; a leválasztott résznek nem szabad fékeznie a vágótárcsát.
4 Munkatechnika magyar
- mindig számoljon azzal, hogy a vágandó tárgy elmozdulhat, vagy más körülményekkel, amelyek miatt a vágási hézag bezárulhat és a vágótárcsa beszorulhat.
- a megmunkálandó tárgyat biztosan rögzítse és úgy támassza alá azt, hogy a vágási hézag a munkavégzés közben és a vágás után is nyitott maradjon.
- a szétvágandó tárgyaknak nem szabad üreggel rendelkezniük; azokat biztosítani kell az elgurulással, az elcsúszással és a rezgésekkel szemben.
- a szabaddá tett csöveket erősen és szilárdan alá kell támasztani; adott esetben éket kell használni – minden esetben ügyelni kell az alépítményre és az alapzatra – az anyag szét-morzsolódhat.
- a gyémánt vágótárcsával nedvesen történjen a vágás.
- a műgyanta vágótárcsák a kivitelnek megfelelően csak száraz vágáshoz ill. csak nedvesen történő vágáshoz alkalmasak. azokkal a műgyanta vágótárcsákkal, amelyek csak nedves vágáshoz alkalmasak, a vágást csakis nedvesen végezze.
3.2 Elhúzás

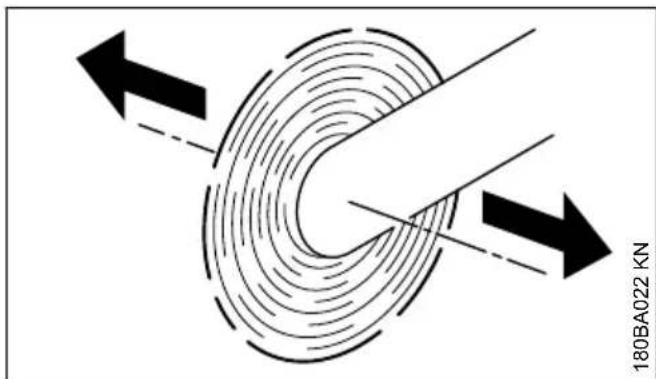

A sarokcsiszoló a berendezés kezelőjét előrefelé húzza, ha a vágótárcsa a vágandó tárgyat felül-ről érinti meg.
4 Munkatechnika

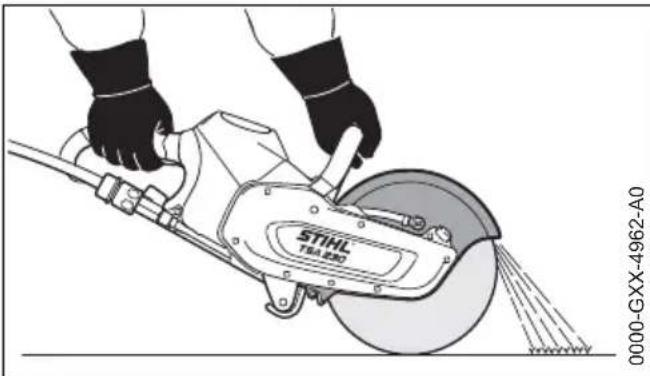

4.1 Munkavégzés a sarokcsiszoló- val
Nyugodtan és megfontoltan – csak jó fény- és látási viszonyok mellett dolgozzon. Másokat ne veszélyeztessen – körültekintéssel dolgozzon.
A vágótárcsát egyenesen vezesse a vágási hézagban, a vágásban ne csorbítsa ki és a vágótárcsára oldalról ne gyakoroljon nyomást.
Nem szabad oldalirányban vágni vagy előmunkálni.
Semmilyen testrésze ne legyen a vágótárcsa meghosszabbított kilengésének területén. Elegendő szabad teret kell hagyni (különösen munkagödrökben) a felhasználó számára és a levágandó alkatrész leesésének biztosítására.
Munkavégzéskor nem szabad túlságosan előrehajolni és semmiképpen sem szabad a vágótárcsa fölé hajolni.
Ne dolgozzon létrán állva – bizonytalan állás- helyzetben se dolgozzon – ne dolgozzon vállma- gasság felett sem – ne dolgozzon egy kézzel – Balesetveszély!
A sarokcsiszolót csak vágásra használja. Ez a berendezés hántolási munkálatokra, vagy tárgyak eltávolítására nem alkalmas.
A sarokcsiszolóra nyomást ne gyakoroljon.
Először határozza meg a vágás irányát és csak azután helyezze fel a sarokcsiszolót. A vágás irányát utána már ne változtassa. A sarokcsiszolót tilos a vágásba belelökni vagy belecsapni – a sarokcsiszolót ne engedje beleesni a vágási hézagba – Balesetveszély!
A gyémánt vágótárcsák: Ha a vágási teljesít-mény csökken, akkor ellenőrizze a gyémánt vágótárcsa élezését; ha szükséges, élezze utána
magyar 5 Példák a berendezés alkalmazására
azt. Ehhez rövid ideig koptató hatású tárgyakat vághat (pl. homokkö, gázbeton vagy aszfalt).
A vágás végén a sarokcsiszolót a vágótárcsa már nem támasztja meg a vágásban. A berendezés kezelőjének kell felfognia a berendezés súlya által keltett erőhatást – Elveszítheti az ellenőrzést a berendezés felett!
A fém köszörülésekor: az izzó szikrák tűzveszélyesek!
A vizet és a sarat tartsa távol az áramot vezető elektromos kábelektől – Áramütés veszélye!
Húzza a vágótárcsát a munkadarabba – nem szabad azt betolni. A kész leválasztó vágásokat nem szabad a sarokcsiszolóval korrigálni. Nem szabad utánavágni – az ott maradt gerinceket vagy töréslépcsőket le kell törni (pl. kalapáccsal).
Gyémánt vágótárcsák használatakor a vágást nedvesen kell végezni.
A műgyanta vágótárcsák a kivitelnek megfelelően csak szárazon történő vágáshoz ill. csak nedvesen történő vágáshoz alkalmasak.
Az olyan műgyanta vágótárcsák használata esetén, melyek csak nedvesen történő vágáshoz alkalmasak, a vágást nedvesen végezze.
Az olyan műgyanta vágótárcsák használata esetén, melyek csak szárazon történő vágáshoz alkalmasak, a vágást szárazon végezze. Ha az ilyen műgyanta vágótárcsák a használat közben mégis nedvesek lesznek, akkor megszűnik azok vágási teljesítménye és a vágótárcsák életlenné válnak. Ha a vágási teljesítmény csökken (pl. pocsolyák, vagy a csövekben visszamaradt víz miatt) – akkor ne növelje a vágási nyomást, hanem tartsa azt azonos szinten – Törésveszély! Az ilyen műgyanta vágótárcsákat azonnal használja fel.
5 Példák a berendezés alkal- mazására
5.1 Vízcsatlakozó

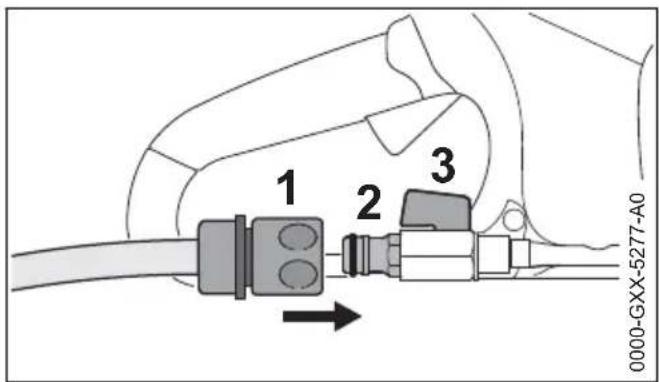

– Vízcsatlakozó a sarokcsiszolón bármilyen módon történő vízellátáshoz
– Nyomóvíztartály 10 l a por megkötésére
A por megkötésére használjon tiszta vizet.
5.2 A gyémánt vágótárcsák csak nedves vágásra történő hasz- nálata
5.2.1 A tartósság és a vágás sebességének növelése
A vágótárcsához általában víz hozzávezetése szükséges.
5.2.2 A por megkötése

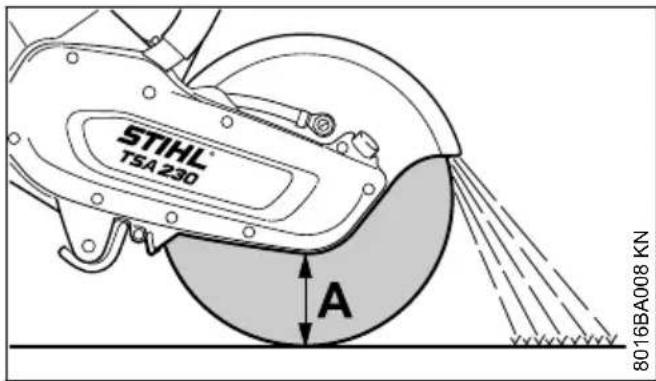

A vágótárcsához legalább 0,6 l/min mennyiségű vizet vezessen hozzá.
5.3 A műgyanta vágótárcsák szá- raz, ill. nedves vágásra történő használata – a kivitelnek meg- felelően
A műgyanta vágótárcsák a kivitelnek megfelelően csak szárazon történő vágáshoz ill. csak nedvesen történő vágáshoz alkalmasak.
5.3.1 Csak szárazon történő vágásra alkalmas műgyanta vágótárcsák
A szárazon történő vágáskor viseljen megfelelő por elleni lélegzésvédőt.
Ha gözök vagy por képződése várható (pl. összetett anyagok vágásakor), akkor viseljen légzésvédőt.
5.3.2 Csak nedvesen történő vágásra alkalmas műgyanta vágótárcsák A vágótárcsát csak vízzel használja.
A por megkötésére a vágótárcsához legalább 1 l/min mennyiségű vizet vezessen hozzá. Annak érdekében, hogy a vágási teljesítmény ne csökkenjen, a vágótárcsához maximálisan 4 l/min mennyiségű vizet vezessen hozzá.
A munkavégzés után a vágótárcsán visszamaradt víz eltávolítása érdekében a berendezést járassa kb. 3 - 6 másodpercig üzemeltetési fordulatszámon, víz hozzáadása nélkül.
5.4 A gyémánt- és a műgyanta vágótárcsák esetén a követke-zőket kell figyelembe venni
5.4.1 A vágandó tárgyak
– biztos felfekvésűek legyenek.
– biztosítsa, hogy azok ne guruljanak vagy ne csússzanak el
5 Példák a berendezés alkalmazására magyar
- biztosítsa, hogy azok ne inogjanak.
5.4.2 A leválasztott részek
Az áttörések, nyílások stb. esetén a leválasztó vágás sorrendje fontos. Az utolsó vágási vágást mindig úgy végezze, hogy a vágótárcsa ne akadjon be, és a le- vagy kivágott rész a berendezés kezelőjét ne veszélyeztesse.
Ha szükséges, a kisebb közrészeket hagyja meg annak érdekében, hogy a kivágásra kerülő részt megtartsa. Ezeket a gerinceket később törje ki.
Mielött egy részt véglegesen kitörne, állapítsa meg:
- milyen nehéz az a rész
- hogyan lehet azt a részt a kitörés után mozgatni
- a részen láthatóak-e a feszültség jelei
A rész kitörésekor a segédkező személyeket ne veszélyeztesse.
5.5 A vágás több munkamenetben való elvégzése

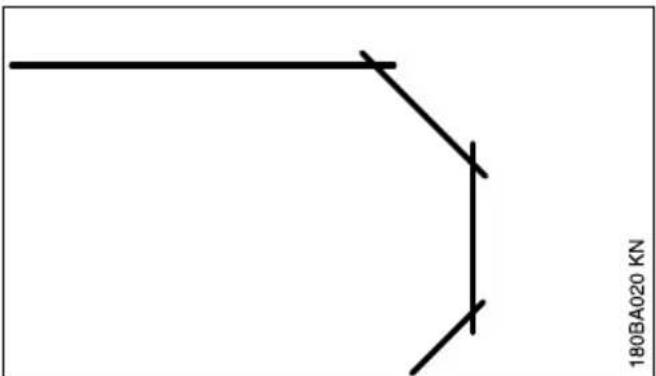

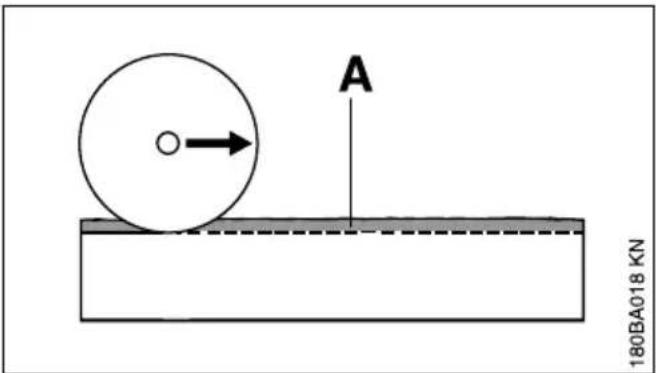

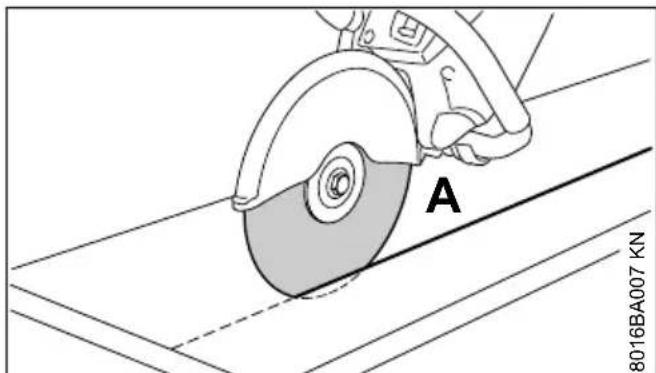

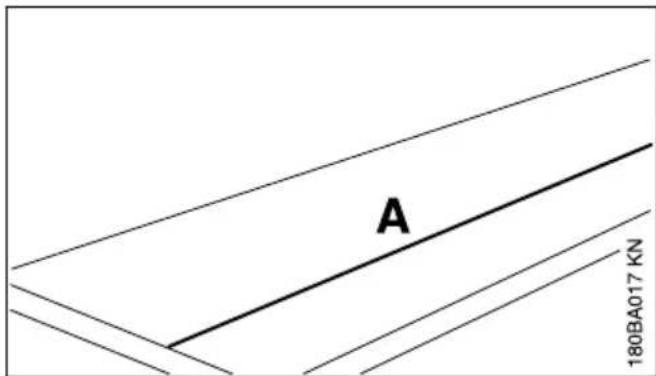

▶ A leválasztás vonalát (A) rajzolja meg.
▶ A leválasztás vonala mentén dolgozzon. Korrekciók esetén a vágótárcsát ne élezze le, hanem mindig helyezze fel azt újból – a vágási mélység munkaütemenként max. 2 cm legyen. A vastagabb anyagok vágását több munkaütemben végezze.
5.6 Lemezek vágása

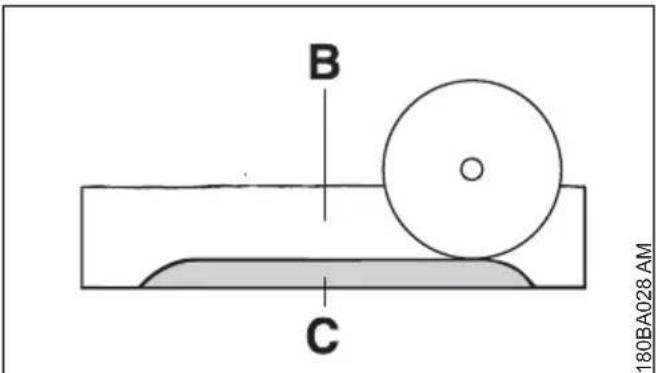

▶ Biztosítsa a lemezt (pl. csúszásgátló alapzaton, homokágyon).
▶ A vezetőhornyot (A) a megrajzolt vonal men- tén vágja be.
▶ Mélyítse ki a fugát (B).
▶ Hagyja meg a töréslépcsőt (C).
▶ A lemezt először a vágásvégeken vágja át; így az anyag nem töredezik ki.
▶ A lemezt törje meg.
▶ A görbületeket több munkaütemben alakítsa ki – ügyeljen arra, hogy a vágótárcsát ne irányítsa el.
5.7 Csövek, valamint kerek és üre- ges tárgyak vágása
- Biztosítsa a csöveket, továbbá a kerek és az üreges tárgyakat a rezgésekkel, a csúszással és az elgurulással szemben.
▶ Figyelembe kell venni a levágandó alkatrész esését és súlyát.
magyar 5 Példák a berendezés alkalmazására
▶ A vágás vonalának meghatározásakor és felrajzolásakor kerülje el a szerelvényeket, mindenek előtt a leválasztó vágás irányában.
▶ A leválasztó vágások sorrendjének meghatározása.
▶ A vezetőhornyot a megrajzolt vonal mentén köszörülje be
- Mélyítse ki a fugát a vezetőhorony mentén – vegye figyelembe a munkaütemenként ajánlott vágási mélységet – az irány kisebb mértékű változtatása esetén a vágótárcsát ne eröltesse a hézagban, hanem mindig helyezze fel azt újból – ha szükséges, a kisebb gerinceket hagyja meg, hogy azok tartsák a kivágásra kerülő részt. Ezeket a gerinceket az utolsó tervezett leválasztó vágást követően le kell törni.

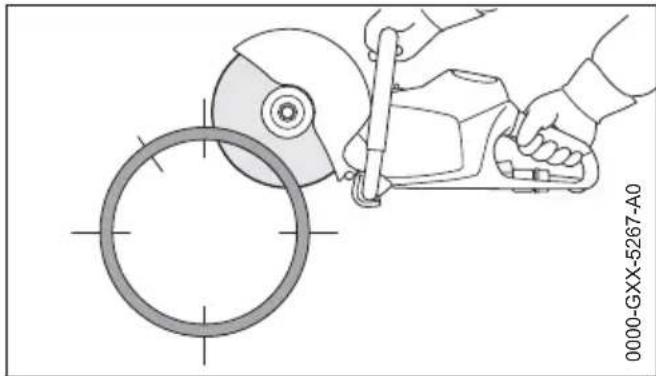

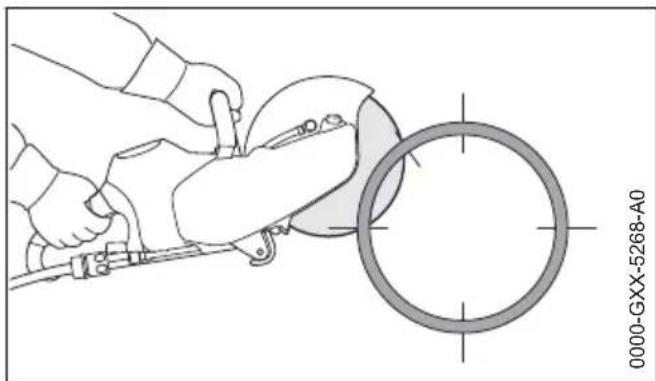

5.8 Betoncső vágása
Az eljárási módszer a cső külső átmérőjétől és a vágótárcsa (A) lehetséges maximális vágási mélységétől függ.

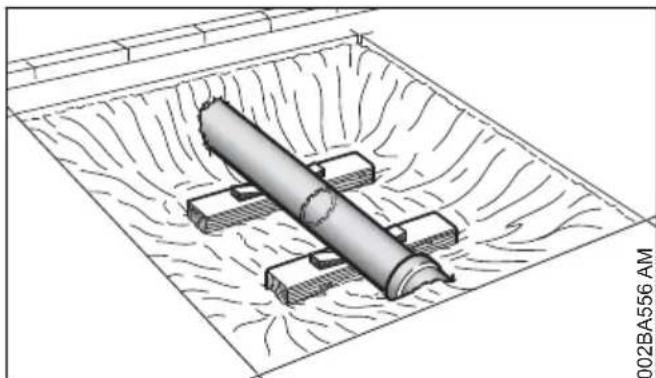

- Biztosítsa a csövet a rezgésekkel, a csúszással és az elgurulással szemben.
- Ügyelni kell a levágandó rész súlyára, feszült-ségére és esésére.

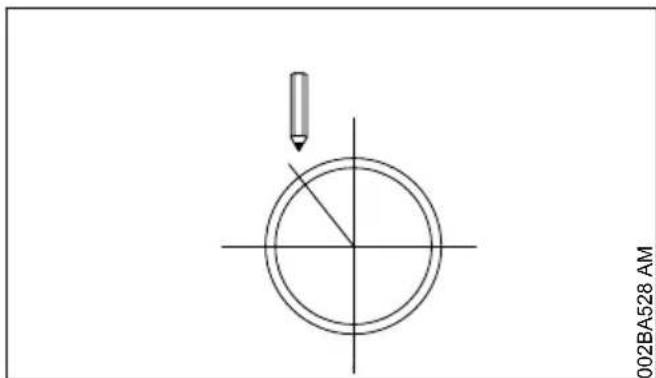

- Határozza meg és rajzolja fel a vágás menetét.
▶ Határozza meg a vágási sorrendet.
A külső átmérő kisebb a maximális vágási mély- ségnél.

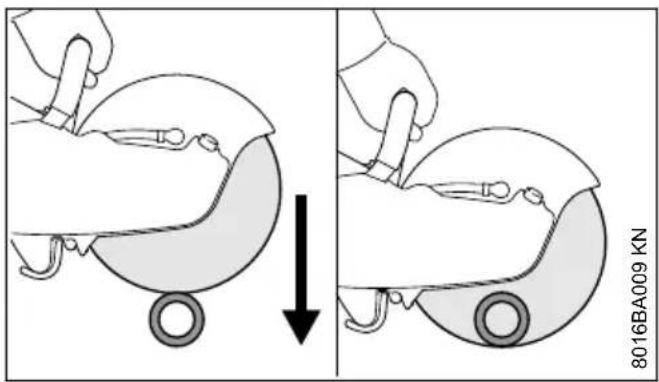

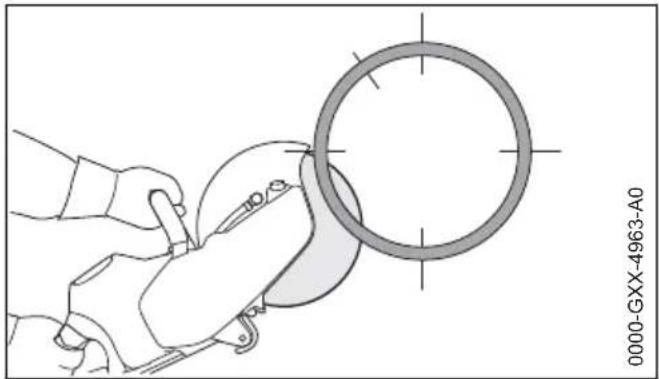

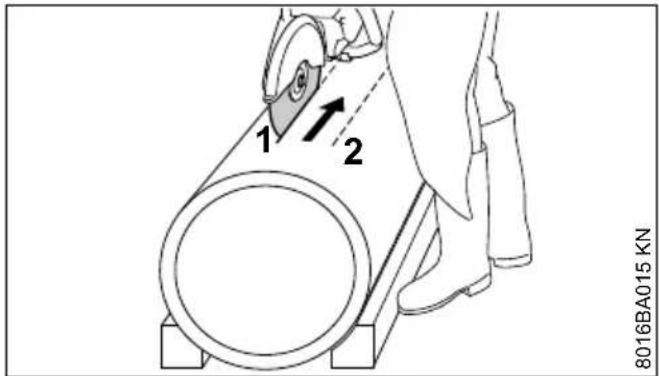

▶ Végezzen egy leválasztó vágást felülröl lefelé haladva
A külső átmérő meghaladja a maximális vágási mélységet.
Először tervezzen és csak aztán fogjon munkához. Több leválasztó vágásra van szükség – fontos a megfelelő sorrend.

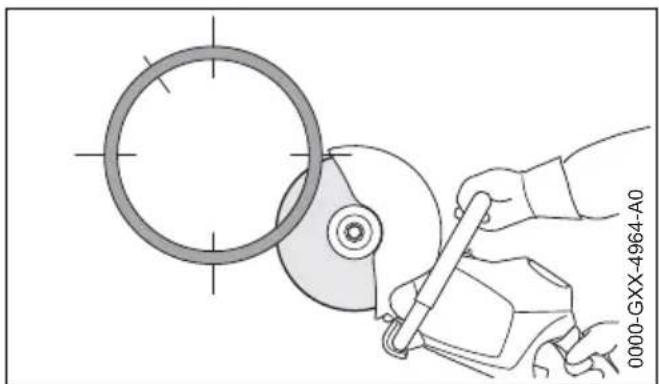

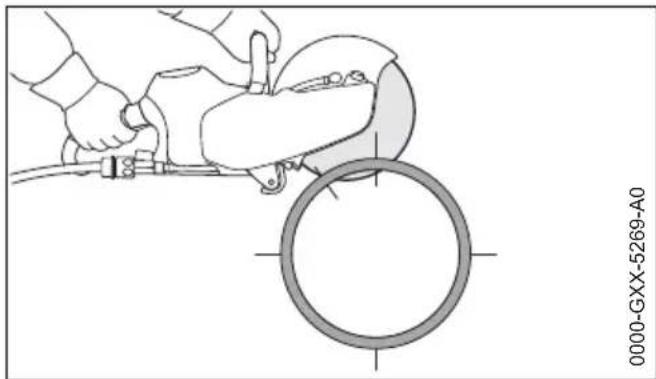

▶ Mindig alulról kezdve, a vágótárcsa felső negyedével dolgozzon.
▶ A szemközti alsó oldalt a vágótárcsa felső negyedével vágja.
▶ Első oldalvágás a cső felső felén
- Második oldalvágás a megjelölt területen – semmiképpen ne vágjon az utolsó vágás területébe, hogy biztosítsa a leválasztandó csőrész biztonságos tartását.
Csak az összes alsó és oldalsó vágást követően végezze el az utolsó felső vágást.
- Az utolsó vágás mindig felülről történjen (a cső kerületének kb. 15%-nál).
5.9 Betoncső – vágás nyílásnál

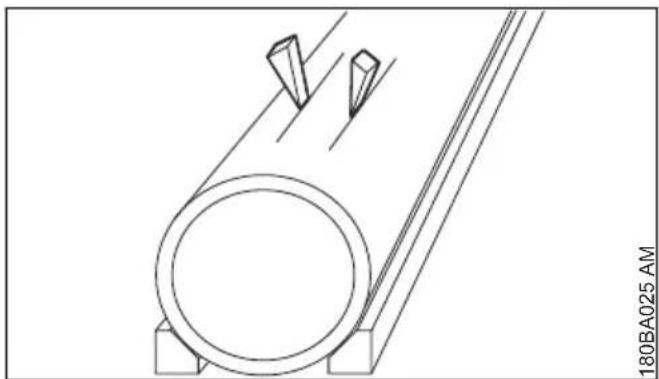

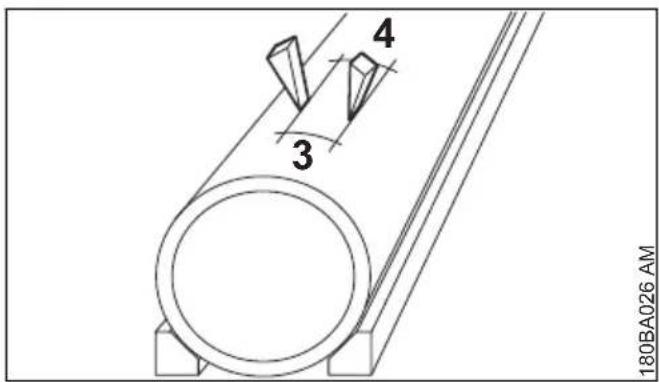

Fontos a leválasztó vágások (1-4) sorrendje:
▶ Először a nehezen hozzáférhető részeket vágja.
▶ A leválasztó vágásokat minden esetben úgy kell kivitelezni, hogy a vágótárcsa ne szoruljon be.
- Használjon ékeket és/vagy hagyjon meg gerinceket, amelyeket a vágásokat követően le lehet törni.
Ha a vágásokat követően a levágott rész a nyílásban marad (a használt ékek, gerincek miatt), akkor ne végezzen több vágást – törje ki a leválasztott részt.
6 Választóköszörű tárcsák
A vágótárcsák mindenek előtt kézi vágáskor állnak nagyon terhelés alatt.
Ezért csak a kézben tartott berendezéseken való használathoz az EN 13236 (gyémánt) vagy az EN 12413 (műgyanta) szerint engedélyezett és megfelelő jelöléssel ellátott vágótárcsákat kell használni. Figyelembe kell venni a vágótárcsa megengedett maximális fordulatszámát – bale-setveszély!
magyar 7 Műgyanta-választóköszörű tárcsák
Éppen ezért a STIHL és más neves vágótárcsa gyártók együttesen nagyon jó minőségű vágótárcsák előállítását dolgozták ki; ezek a vágótárcsák megfelelnek az adott használati feltételeknek és a sarokcsiszoló motorteljesítményének.
Ezek a vágótárcsák maradandóan kiváló minőségűek.
6.1 Szállítás és tárolás
- A vágótárcsákat szállításkor és tároláskor ne érje közvetlenül napsugár vagy másféle hőhatás
- Kerülje el a koccanásokat és az ütéseket
- A vágótárcsákat szárazon és lehetőleg egyenletes hömérsékleten, egy egyenes felületen, az eredeti csomagolásban tárolja.
– A vágótárcsákat ne tartsa maró folyadékok közelében.
– A vágótárcsákat fagymentesen tárolja.
7 Műgyanta-választóköszörű tárcsák
A Mügyanta vágótárcsákat összetett anyagú vágótárcsáknak is nevezzük.
Típusok:
- száraz használathoz
- nedves használathoz
A megfelelő műgyanta-vágótárcsák kiválasztása és alkalmazása biztosítja a gép gazdaságos üzemeltetését és megakadályozza a gyors elkopást. A kiválasztáshoz a címkén található rövidített megnevezés nyújt segítséget.
A STIHL mügyanta-vágótárcsák a kivitelnek megfelelően a következő anyagok köszörülésére alkalmasak:
- kövek
- duktil öntött csövek
– Acél; a STIHL műgyanta-vágótárcsák vasúti sínek vágásához nem alkalmasak. - nemesacél
A berendezéssel ne vágjon más anyagot – Bale-setveszély!

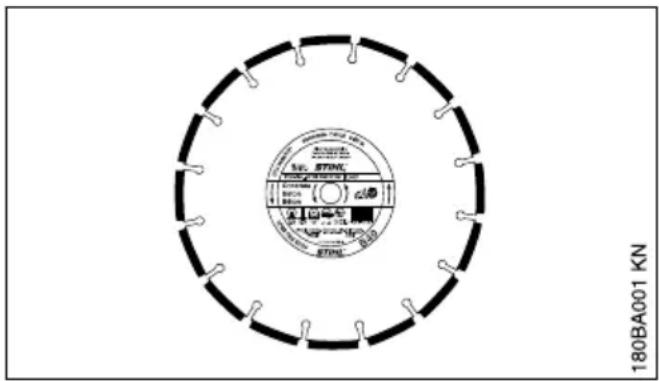

8 Gyémánt-választóköszörű tárcsák
A megfelelő gyémánt vágótárcsák kiválasztása és alkalmazása biztosítja a gép gazdaságos üzemeltetését, és megakadályozza a gyors elkopást. A megfelelő vágótárcsa kiválasztásához a lerövidített megnevezés nyújt segítséget
- a felragasztáson

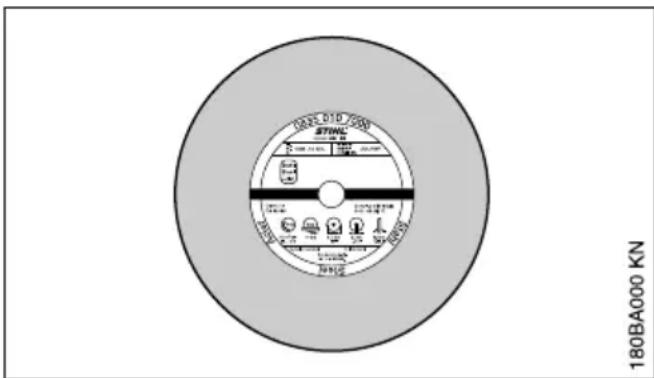

– a csomagoláson (az alkalmazásra vonatkozó tábla)
A STIHL gyémánt vágótárcsák a kivitelnek megfelelően a következő anyagok köszörülésére alkalmasak:
- aszfalt
- beton
- kövek (kemény kövezet)
- abrazív beton
- friss beton
- agyagtégla
– agyagcsövezet esetén
A berendezéssel ne vágjon más anyagot – Bale-setveszély!
Semmiképpen sem szabad oldalsó bevonattal rendelkező gyémánt vágótárcsákat használni, mert azok megakadnak a vágásban és rendkívüli visszacsalódást okozhatnak – Balesetveszély!
8 Gyémánt-választóköszörű tárcsák magyar
8.1 Lerövidített megnevezések
A lerövidített megnevezés egy max. négy betű- és számkombináció:
- a betük a vágótárcsák fő felhasználási területét jelzik
- a számok a STIHL gyémánt vágótárcsák teljesítményosztályzatát jelzik
8.2 Körben- és síkban futás
A sarokcsiszoló orsócsapágyazása a gyémánt vágótárcsa tartósságának és kifogástalan működésének elengedhetetlen feltétele.
8.3 Üzemzavarok elhárítása
8.3.1 Vágótárcsa
Ha a vágótárcsa egy nem megfelelő orsócsapágyazású sarokcsiszolón működtetett, a körben- és síkbanfutási tulajdonságok az ideálistól eltérőek lehetnek.
A túlságosan nagy körmozgási eltérés (A) esetén az egyes gyémánt-szegmensek túlterheltek, ezért azok könnyen túlhevülhetnek. Ez az alapla- pon a feszültség miatt beszakadásokat, vagy az egyes szegmensek túlhevülését okozhatja.
A síkban futási eltérések (B) miatt a höterhelés nagyobb; emiatt a vágási hézagok szélesebbek.
| Hiba | Oka Megoldás: | |
| A szélek vagy vágásfelületek nem símák, a vágás nem egyenesA szegmensek oldalai erősen elkoptak. | Körben- vagy síkbanfutási eltéré-sekA vágótárcsa inog. Új vágótárcsát alkalmazzon. | A márkakereskedést1) keresse fel. |
| A szélek nem símák, a vágás nem egyenes, nincs vágásteljesítmény, szikraképződés | A vágótárcsa tompa; a köhöz való vágótárcsán lépcsőzetes felület képződik. | A köhöz való vágótárcsát kop-tató hatású anyagban történő vágással rövid ideig élezze; az aszfalthoz való vágótárcsát cse-rélje ki. |
| Rossz vágásteljesítmény, a szegmensek erősen kopnak. | A vágótárcsa rossz irányba forog. A valgótárcsát a megfelelő for-gásirányban szerelje fel. | |
| Kiszakadozások vagy bevágá-sok az alaplapon és a szegmen-sen | Túlterhelés Új vágótárcsát alkalmazzon. | |
| Elkopás a csatlakozási részen Vágás a nem az előírásnak meg-felelő agyagú tárgyakon | Új vágótárcsát alkalmazzon; a különböző anyagok szétválasztási rétegeit vegye figyelembe. | |
magyar 9 A választóköszörű tárcsa behelyezése / cseréje
8.3.2 Elkopás a csatlakozási részen
Az útburkolatok vágásakor ne hatoljon a támasztófelületbe (gyakran kavics) – ha a vágás a támasztófelületben történik, az a világos színű porról felismerhető – eközben a csatlakozási részen a kopás nagy mértékű lehet – Törésveszély!
8.3.3 Lépcsőzetes felület, élezés

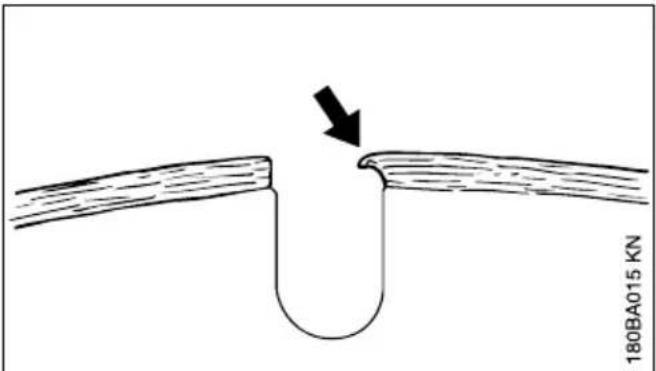

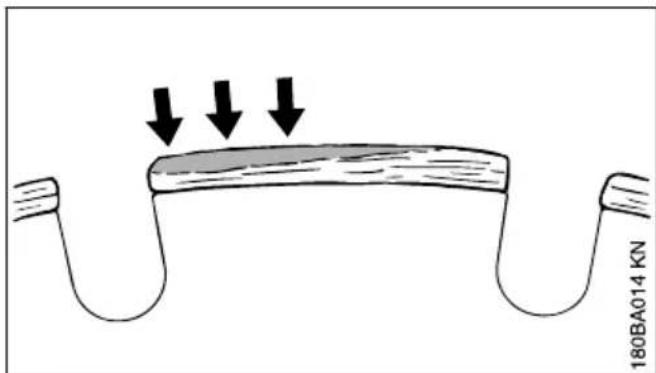

A fokozatos vágás esetén a gyémántszegmen-sek legfelső részein világos szürke lerakódás képződik. Ez a lerakódás a szegmensekben a gyémánt felületet eltömíti és a szegmenseket letompítja.
Lépcsőzetes felület képződhet:
– ha a vágandó anyag rendkívül kemény, pl. gránit
- helytelen használat esetén, pl. ha az előretolási erő túl nagy
A lépcsőzetes felület miatt nagyobb mértékű a rezgés, a vágásteljesítmény csökken és szikraképződést is okoz.
Amint lépcsőzetes felületet észlel, a gyémánt vágótárcsát azonnal "élezze meg" – ehhez rövid ideig vágjon a tárcsával koptató hatású anyagban, mint pl. homokköben, gázbetonban vagy aszfaltban.
A víz hozzavegyítése megakadályozza a lépcsőzetes felület kialakulását.
Ha a munkavégzést a tompa szegmensekkel folytatja, akkor ezek a nagy höképződés miatt megpuhulnak – az alaplap túlságosan átforrósodik és elveszíti az erősségét – ez elhajlást okozhat, mely a vágótárcsa ingó mozgásáról egyértelműen felismerhető. A vágótárcsát tilos tovább alkalmazni – Balesetveszély!
9 A választóköszörű tárcsa behelyezése / cseréje
Az akkumulátort csak akkor szabad behelyezni, illetve kicserélni, ha a berendezés ki van kapcsolva – a kikapcsolókar 📋 állásában van és az akkumulátort kivették a berendezésből.
9.1 A vágótárcsa kiszerelése

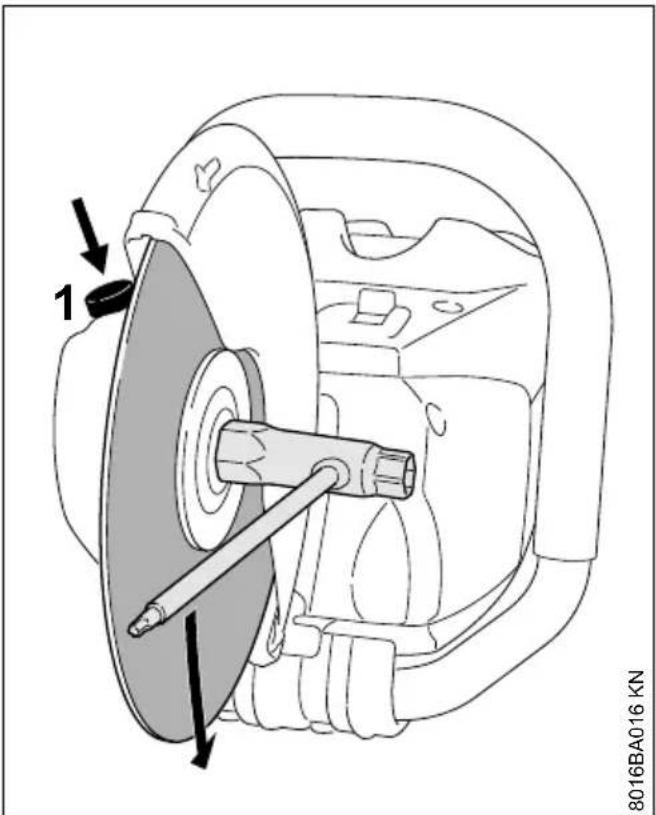

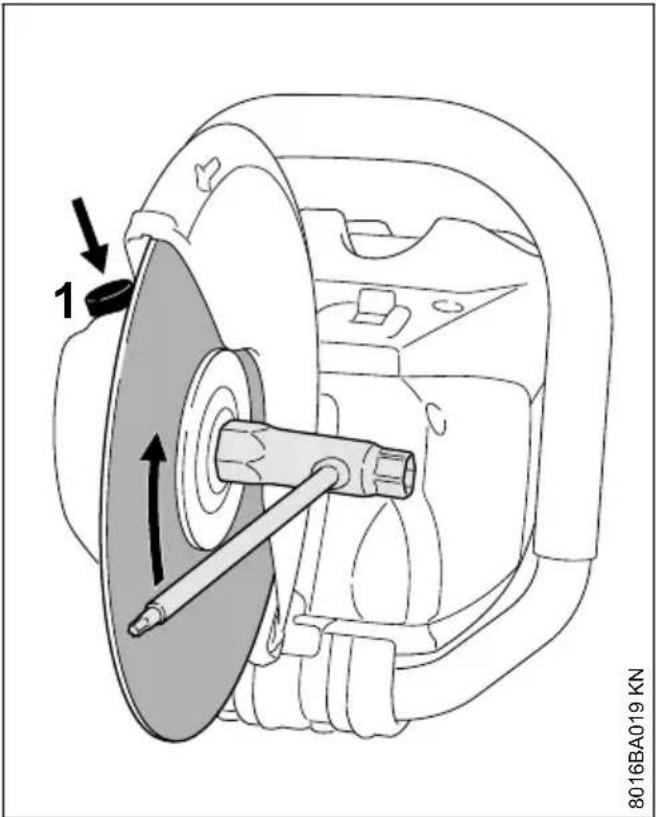

▶ Nyomja le az orsó reteszelését (1) és tartsa azt lenyomott helyzetben.
▶ A kombikulccsal forgassa el a tengelyt, amíg az nem blokkolódik.
▶ A kombikulccsal lazítsa meg a hatszögletű fejescsavart (2).
- Oldja az orsó reteszelését és csavarja ki a hatszögletű fejescsavart (2).

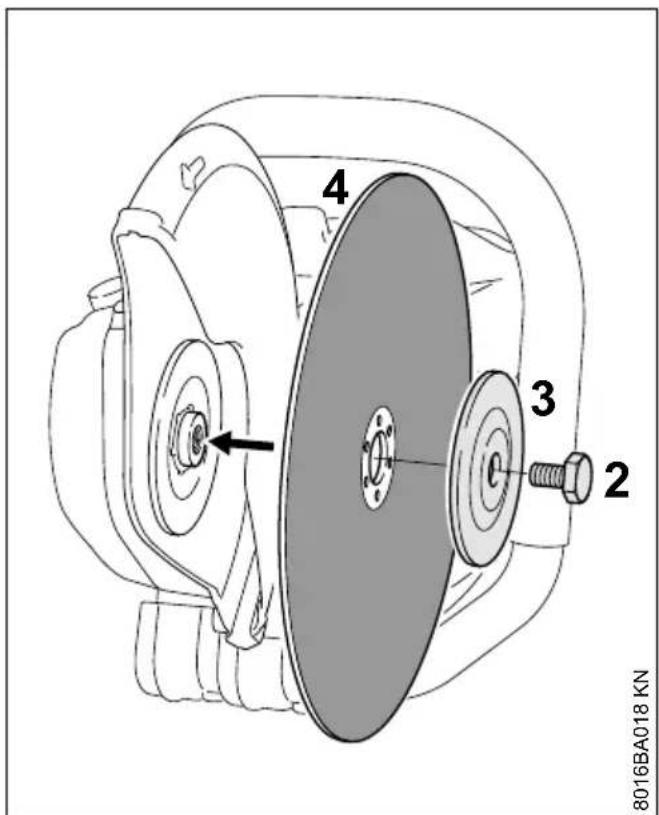

- Az elülső nyomótárcsát (3) és a vágótárcsát vegye (4) le a tengelyröl.
9.2 A vágótárcsa behelyezése
▶ A vágótárcsát (4) helyezze be.
FIGYELMEZTETÉS
Gyémánt vágótárcsák esetén ügyeljen a forgásirányt jelző nyilakra.
▶ Tegye fel az elülső nyomótárcsát (3), úgy, hogy a "TOP SIDE" ("FELSŐ OLDAL") jelölés látható legyen.
Csavarja be a hatszögletű fejescsavart (2).
▶ Nyomja le az orsó reteszelését (1) és tartsa azt lenyomott helyzetben.
▶ A kombikulccsal forgassa el a tengelyt, amíg az nem blokkolódik.
A kombikulccsal szorosan húzza meg a hatszögletű fejescsavart – nyomatékkulcs használata esetén lásd a "Műszaki adatok" c. fejezetet.
FIGYELMEZTETÉS
Két vágótárcsát egyszerre használni tilos – a nem egyforma elhasználódás miatt – Törés- és sérülésveszély!
10 Töltő készülék elektromos csatlakoztatása
A hálózati és az üzemi feszültség nagysága ugyanakkora legyen.

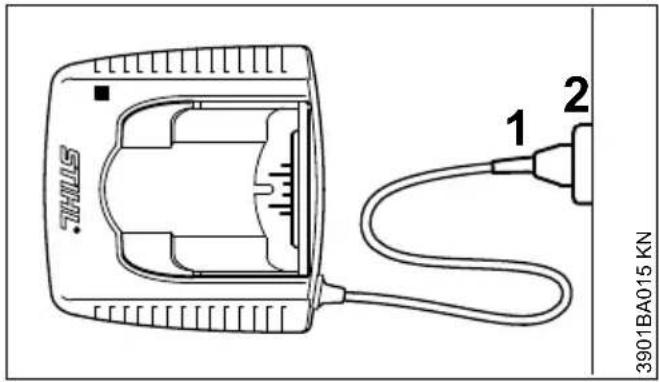

▶ A dugaljat (1) dugja be az aljzatba (2).
A töltő készülék hálózatra csatlakoztatása után egy önteszt történik. Ezen folyamat során a töltő készüléken kb. 1 másodpercig zölden világít a fénydióda (1), utána átvált pirosra, és ismét kialszik.
11 Töltse fel az akkumulátort
Kiszállításkor az akkumulátor nincs teljesen fel- töltve.
Az első üzembe helyezést megelőzően ajánlatos az akkumulátort teljesen feltölteni.
Csatlakoztassa a töltőkészüléket az elektromos hálózatra – a hálózati feszültség és a töltőkészülék üzemi feszültsége egyezzen meg egymással – lásd a "Töltőkészülék elektromos csatlakoztatása" c. részt.
A töltőkészüléket csak zárt és száraz helyen, +5 °C és +40 °C (41° F és 104° F) közti környezeti hőmérsékleten működtesse.
Csak száraz akkumulátorokat töltsön. A nedves akkumulátort hagyja megszáradni a töltés elkezdése előtt.

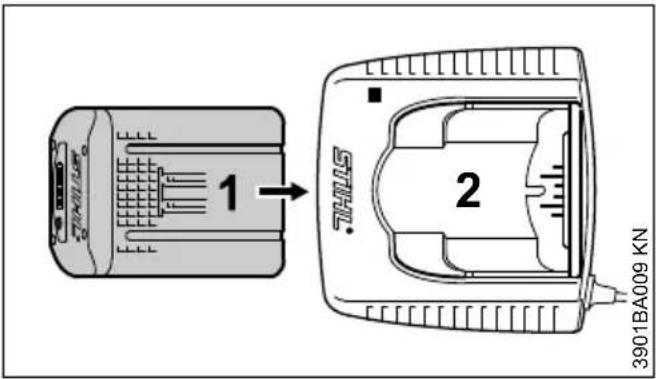

- Az akkumulátort (1) az első érezhető ellenál-lási pontig tolja a töltőkészülékbe (2) - ezután nyomja tovább azt ütközésig.

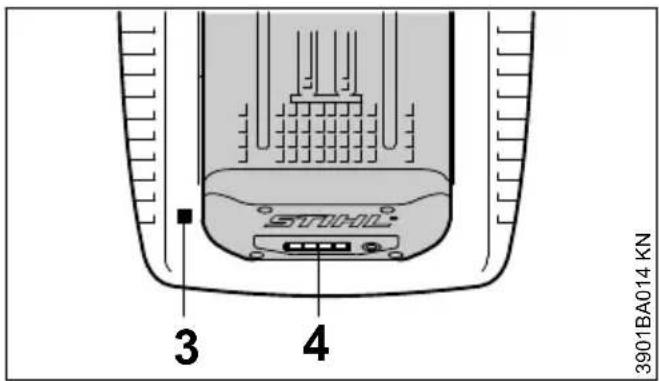

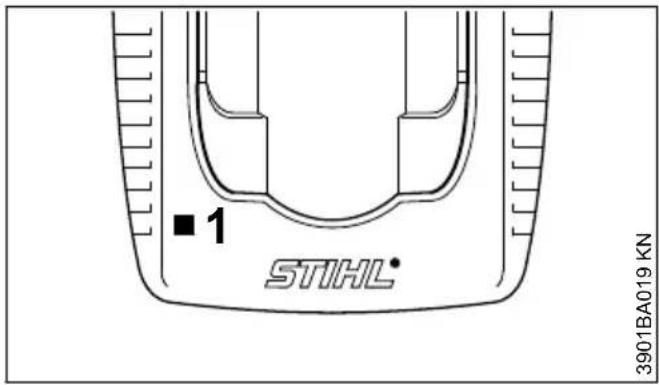

Az akkumulátor behelyezése után a töltőkészüléken kigyullad a LED (3) – lásd: "A töltőkészüléken lévő LED".
A töltési folyamat azonnal megkezdődik, amikor a LED-ek (4) zöld színnel kezdenek világítani az akkumulátoron – lásd: "Az akkumulátoron lévő LED-ek".
A töltési időt több tényező is befolyásolja: pl. az akkumulátor állapota, a környezeti hőmérséklet stb., ezért a megadott töltési idők eltérőek lehetnek.
Munka közben a berendezésben lévő akkumulátor felmelegszik. Ha melegebb akkumulátort tesz a töltőkészülékbe, akkor a töltés előtt meg kell várni, amíg az akkumulátor lehül. A töltési folyamat csak akkor indul, amikor az akkumulátor lehült. A töltési idő a lehülési idő miatt megnövekedhet.
A töltési folyamat során az akkumulátor és a töltőkészülék felmelegszik.
11.1 Töltőkészülékek AL 300, AL 500
Az AL 300 és az AL 500 típusú töltőkészülék az akkumulátor hűtéséhez kompresszorral van felszerelve.
12 Az akkumulátoron lévő LED-ek magyar
11.2 Töltőkészülék, AL 100 típus
Az AL 100 típusú töltőkészülék addig nem kezdi el a töltést, amíg az akkumulátor magától le nem hül. Lehülése során az akkumulátor átadja a hőt a környező levegőnek.
11.3 Töltés vége
Amint teljesen feltöltödött az akkumulátor, a töltőkészülék automatikusan kikapcsolódik, ehhez:
- az akkumulátoron lévő LED-ek kialszanak
- a töltőkészüléken lévő LED kialszik
- a töltőkészülék ventilátora (ha van a töltőkészülékben) kikapcsolódik
A töltés befejeztével a feltöltött akkumulátorokat vegye ki a töltőkészülékből.
12 Az akkumulátoron lévő LED-ek

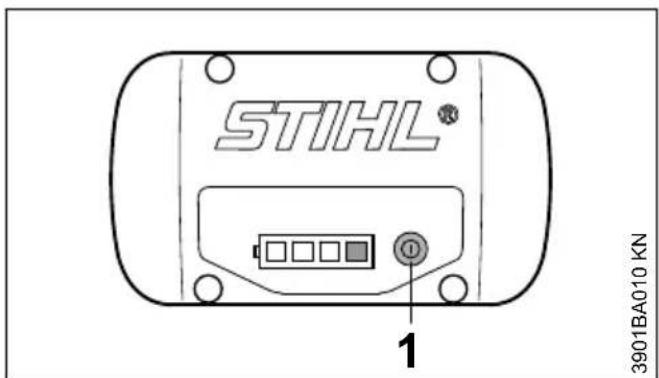

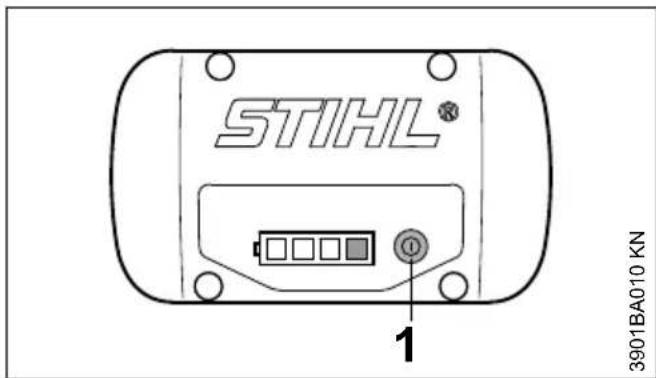

Négy LED jelzi az akku töltöttségi állapotát, valamint az akkunál vagy a berendezésnél fellépő problémákat.
- Nyomja le a gombot (1) a kijelző bekapcsolásához – a kijelző 5 másodperc múlva automatikusan kikapcsolódik.
A LED-ek zölden vagy pirosan világíthatnak, ill. villoghatnak.
A LED folyamatosan zölden világít.
A LED zölden villog.
A LED folyamatosan pirosan világít.
A LED pirosan villog.
12.1 Töltéskor
A LED-ek folyamatos vagy villogó fénnyel jelzik a töltési folyamatot.

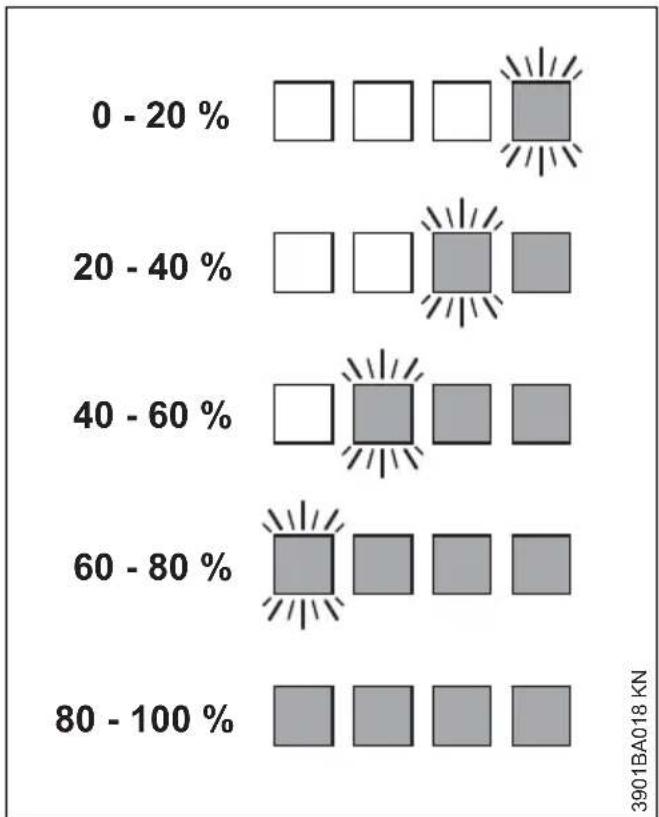

Töltéskor az éppen töltésre kerülő kapacitást zöl- den villogó LED jelzi.
bar
| Range (%) | White Square | Light Square | |---|---|---| | 0 - 20 % | □ | □ | | 20 - 40 % | □ | □ | | 40 - 60 % | □ | □ | | 60 - 80 % | □ | □ | | 80 - 100 % | □ | □ |Ha befejeződött a töltési folyamat, akkor az akkumulátoron lévő LED-ek automatikusan kikapcsolódnak.
Ha pirosan villognak vagy folyamatosan világítanak a LED-ek az akkumulátoron – Lásd: "Ha a piros LED-ek folyamatosan világítanak/villognak".
12.2 Munkavégzés közben

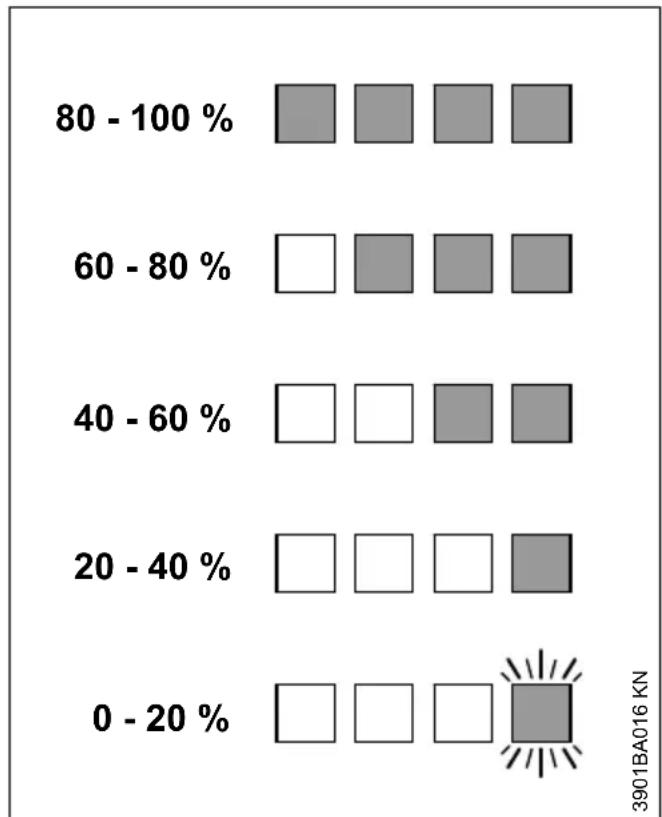

- Nyomja le a gombot (1) a kijelző bekapcsolásához – a kijelző 5 másodperc múlva automatikusan kikapcsolódik.
A zöld LED-ek folyamatos vagy villogó fénnyel jelzik a töltöttségi állapotot.
Ha pirosan villognak vagy folyamatosan világítanak a LED-ek az akkumulátoron – Lásd: "Ha a piros LED-ek folyamatosan világítanak/villognak".
12.3 Ha a piros LED-ek folyamatosan világítanak/villognak
| A 1 | LED folyamato-san piros színnel világít: | Az akku túl meleg ^1) ^2) / hideg ^1) |
| B 4 | LED piros színnel villog: | Működési hiba az akku-mulátorban ^3) |
| C 3 | LED folyamato-san piros színnel világít: | Túlmelege-dett a beren-dezés – hagyja lehúlni. |
| D 3 | LED piros színnel villog: | Működési hiba a beren-dezésben ^4) |
13 A töltőkészüléken lévő LED-ek magyar
13 A töltőkészüléken lévő LED-ek
A töltőkészüléken lévő LED (1) zölden világít vagy pirosan villog.
13.1 A folyamatos zöld világítás ...
... jelentése a következő lehet:
- a töltés alatt
– túlságosan felmelegszik és a töltés előtt meg kell várni, amíg az lehül.
Lásd "Az akkumulátoron lévő LED-ek".
A töltőkészüléken világító zöld LED kialszik, amint az akkumulátor teljesen feltöltődött.
13.2 A piros villogó fény ...
... jelentése a következő lehet:
– Nincs elektromos érintkezés az akkumulátor és a töltőkészülék között – Vegye ki és tegye vissza még egyszer az akkumulátort.
- Működési hiba az akkumulátorban - lásd "Az akkumulátoron lévő LED-ek"
- Üzemzavar a töltőkészülékben – vizsgáltassa meg a márkaszervizben. A STIHL a STIHL márkaszervizt ajánlja
14 Vízellátás létrehozása
Csak nedves vágáskor:
- Csatlakoztassa a tömlöt a vízvezeték-hálózat- hoz
- Tolja rá a kapcsoló karmantyút (1) a tömlöcsatlakozóra (2)
▶ A vízhálózatra való csatlakoztatáskor nyissa meg a vízcsapot.
▶ A munka megkezdése előtt nyissa meg az elzárócsapot (3) és vezessen vizet a vágótárcsához.
Az elzárócsappal (3) beállítható a hozzávezetett víz mennyisége.
Munkavégzés után:
▶ Kapcsolja ki a berendezést
▶ Zárja el az elzárócsapot (3).
▶ Válassza le a sarokcsiszolót a vízhálózatról.
A vízellátás biztosítható nyomóvíztartályról (külön rendelhető tartozék) is.
15 A berendezés bekapcsolása
Leszállításkor az akkumulátor nincs teljesen fel- töltve.
Az első üzembe helyezést megelőzően ajánlatos az akkumulátort teljesen feltölteni.
- mielőtt betenné az akkumulátort, adott esetben vegye le az akkumulátorüreg fedelét, ehhez egyszerre nyomja le mindkét záremeltyűt – a fedél kireteszelődik – ezután vegye ki a fedelet.
15.1 Az akkumulátor behelyezése
Tegye az akkumulátort (1) a készülékben erre a célra kialakított aknába – az akkumulátor becsúszik a helyére – finoman nyomja meg, amíg a beakadást kattanás nem jelzi – az akkumulátornak a készülék felső peremével elvágólag kell lennie.
magyar 16 A berendzés kikapcsolása
15.2 Berendezés bekapcsolása

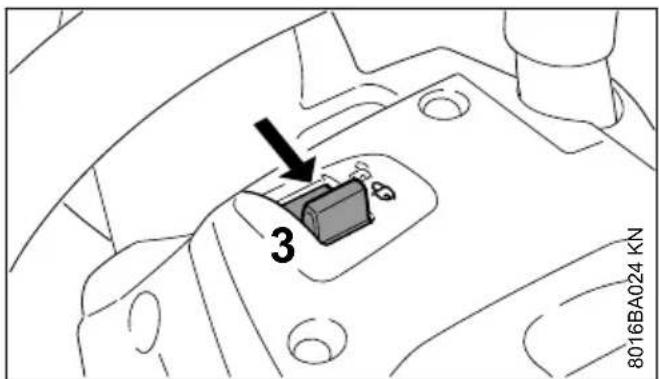

- Reteszelje ki a berendezést. Ehhez állítsa a kikapcsoló kart (2) az 📋 állásba
▶ Vegyen fel egy biztos álláshelyzetet - Álljon egyenesen – a berendezést tartsa könynyedén.
▶ A vágótárcsa semmilyen tárgyhoz, még a földhöz sem érhet hozzá.
Fogja mindkét kezével a berendezést – bal kézzel a fogantyúcsönél – jobb kézzel a hátsó fogantyú megfogási területénél (3)
▶ Nyomja le a reteszelőgombot (4)
- Nyomja le a kapcsolóemeltyűt (5) és tartsa meg azt – a motor működik.
A motor csak akkor indul be, ha a kikapcsoló kar (2) ☐ állásban van és egyidejűleg működtetik a reteszelőgombot (4), valamint a kapcsolóemeltyűt (5).
16 A berendzés kikapcsolása

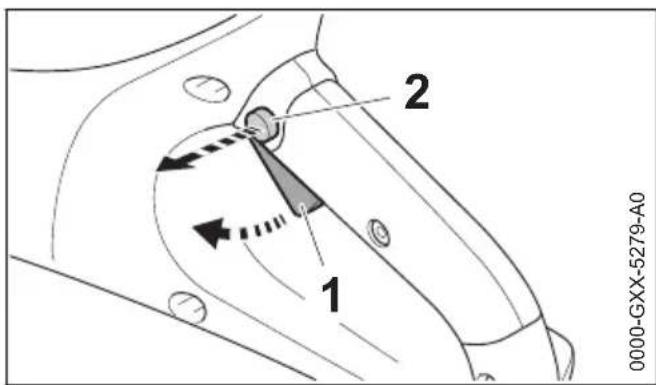

▶ Engedje el a kapcsolóemeltyűt (1) és a reteszelőgombot (2).
- Kapcsolja a kikapcsoló kart (3) az 📋 állásba – a berendezés blokkolva van a bekapcsolással szemben.
Munkaszünet alkalmával és a munka befejezése után vegye ki az akkumulátort a berendezésből.
TUDNIVALÓ
Ha az akkumulátort nem veszik ki, akkor fennáll a veszélye annak, hogy a sarokcsiszolón és az akkumulátoron lévő dugaszoló érintkezők berozsdásodnak. Ez a korrózió javíthatatlan károkat okozhat a sarokcsiszolón és az akkumulátoron.
16.1 Az akkumulátor kivétele
- Egyszerre nyomja le mindkét záremeltyűt (4) – ezzel kireteszeli az akkumulátort (5).
▶ Vegye ki az akkumulátort (5) a berendezés burkolatából.
Ha nem használja a berendezést, akkor úgy állítsa le azt, hogy senki se legyen veszélyez-tetve.
A berendezéshez mások ne férhessenek hozzá.
17 A berendezés tárolása
- Állítsa a kikapcsoló kart 🔒 állásba
▶ Vegye ki az akkumulátort
▶ Vegye le a vágótárcsát
18 Karbantartási és ápolási tanácsok magyar
▶ A berendezést alaposan tisztogassa meg, mindenek előtt a hűtőlevegő nyílásait.
▶ A berendezést száraz és biztonságos helyen tárolja. Ügyeljen arra, hogy illetéktelenek (pl. gyermekek) ne férhessenek hozzá a berendezéshez.
TUDNIVALÓ
Ha az akkumulátort nem veszik ki, akkor fennáll a veszélye annak, hogy a sarokcsiszolón és az akkumulátoron lévő dugaszoló érintkezők berozsdásodnak. Ez a korrózió javíthatatlan károkat okozhat a sarokcsiszolón és az akkumulátoron.
17.1 Az akkumulátorüreg fedele (külön tartozék)
A fedél védi az üres akkumulátorüreget a szenynyeződéssel szemben.
▶ A munka befejeztével tolja be a fedelet (1) az akkumulátorüregbe, annyira, hogy az hallhatóan bekattanjon.
17.2 Az akkumulátor tárolása
- Az akkumulátort vegye ki a berendezésből, ill. a töltőkészülékből.
- Zárt és száraz, illetve biztonságos helyen tárolja. Ügyeljen arra, hogy illetéktelenek (pl. gyermekek) ne használják és védje a szenynyeződéstől.
A pótakkumulátorokat ne teljesen lemerült állapotban tárolja – felváltva használja azokat is.
Az optimális élettartam biztosítása érdekében tároláskor az akkumulátor feltöltöttsége kb. 30 % legyen.
17.3 A töltőkészülék tárolása
▶ Vegye ki az akkumulátort
▶ Húzza ki a hálózati csatlakozódugót.
A töltőkészüléket zárt, száraz és biztonságos helyen tárolja. Ügyeljen arra, hogy illetéktelenek (pl. gyermekek) ne használják és védje a szennyeződéstől.
18 Karbantartási és ápolási tanácsok
| Az alábbiakban között adatok normális használati feltételek esetén érvényesek. Nehezített körülmények között (erős porképződés stb.) és hosszabb napi munkaidő esetén a megadott időközöket ennek megfelelően rövidítsék le.Mielőtt bármilyen munkát végeznének a berendezésen, előbb a kikapcsoló kart ☐ állásba kell állítani, az akkumulátort pedig ki kell venni. | munkakezdés előtt | munkavégzés után ill. naponta | hetente | havonta | évente | zavar esetén | károsodás esetén | ha szükségesf | |
| Teljes berendezés Szemrevételezés (Álla-pot) | X | ||||||||
| tisztítás X | |||||||||
| Kezelőfogantyúk (kikap-csoló kar, reteszelőgomb és kapcsolóemeltyű) | Működés ellenőrzése X | ||||||||
| tisztítás XX | |||||||||
| A hűtőlevegő beszívónyí-lása | Szemrevételezés X | ||||||||
| tisztítás X | |||||||||
| Hozzáférhető csavarok és anyák | utánhúzni X | ||||||||
| Az alábbiakban közölt adatok normális használati feltételek esetén érvényesek. Nehezített körülmények között (erős porképződés stb.) és hosszabb napi munkaidő esetén a megadott időközöket ennek megfelelően rövidítsék le.Mielőtt bármilyen munkát végeznének a berendezésen, előbb a kikapcsoló kart 1 állásba kell állítani, az akkumulátort pedig ki kell venni. | munkakezdés előtt | munkavégzés után ill. naponta | hetente | havonta | évente | zavar esetén | károsodás esetén | ha szükségesf | |
| Akkumulátor Szemrevétele | ezés X X X | ||||||||
| vegye ki. X | |||||||||
| Akkumulátorüreg tisztítás | X X | ||||||||
| vizsgálja meg X X | |||||||||
| Vízcsatlakozó, vízrend-szer | vizsgálja meg X X | ||||||||
| javíttassa meg márkaszervizben ^1) | X | ||||||||
| Vágótárcsa vizsgálja meg | X X X | ||||||||
| csere X X | |||||||||
| Vezetőlap (a berendezés alja) | vizsgálja meg X | ||||||||
| csere ^1) | X X | ||||||||
| Biztonsági felragasztás cse | ere X | ||||||||
| ^1) A STIHL a STIHL márkakereskedést ajánlja | |||||||||
19 Az elkopás csökkentése és a károsodások elkerülése
Ha betartja a használati utasítás előírásait, akkor megelőzheti a berendezés túlzott kopását és a rongálódásokat.
A berendezés használata, karbantartása és tárolása ugyanolyan gondosan történjen, mint ahogy azt a használati utasításban leírtuk.
Az összes olyan károsodásért, mely a biztonsági előírások, a használati utasítások vagy a karban-tartási utasításban leírtak be nem tartása miatt történtek, a berendezés kezelője saját maga fel-elős. Ez mindenek előtt akkor érvényes, ha:
- A STIHL cég a berendezésen történt változtatásokat nem engedélyezte.
- Olyan szerszámokat, vagy adaptereket használt, melyek a berendezéshez nem engedélyezettek, nem ahhoz tartoznak, vagy rosszabb minőségűek.
- A berendezés nem rendeltetés szerinti használatának minősül
- A berendezést sport- vagy versenyszerű rendezvényeken használta.
- A berendezést meghibásodott alkatrészekkel működtette, és rongálódás emiatt történt.
19.1 Karbantartási munkálatok
Valamennyi, a "Karbantartási- és ápolási tudni-valók" fejezetben ismertetett munkálatot rendszeresen végezze el. Ha a berendezés kezelője ezeket a karbantartási munkálatokat saját maga nem tudja elvégezni, akkor ezeket bízza a szakszervizre.
A STIHL cég azt javasolja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHL szakszervizzel végeztesse el. A STIHL szakszervizek dolgozói rendszeres továbbképzésen vesznek részt, és ott a műszaki ismertetések is rendelkezésre állnak.
Ha ezekre a munkálatokra nem kerül sor, vagy ha ezek a munkálatok nem szakszerűen végezték el, károsodások történhetnek, melyekért a berendezés kezelője felelős. Ezek közé tartoznak mindenek előtt:
- az elektromotoron történt károsodások, melyek a nem idejében, vagy a nem megfelelően elvégzett karbantartási munkálatok miatt történtek (pl. a hűtőlevegő nyílások tisztítása nem megfelelő mértékű)
– A rossz elektromos csatlakozás (feszültség) miatt a töltő készüléken keletkezett károk.
20 Fontos alkotórészek magyar
- Korrózió és ennek következtében a készüléken, a szakszerűtlen kezelés és tárolás miatt az akkumulátoron és töltő készüléken keletkező károk.
- A berendezés rongálódása, mely rosszabb minőségű alkatrészek használata miatt történt.
19.2 Gyorsan kopó alkatrészek
A berendezés egyes alkatrészei előírásszerű használat esetén is természetes kopásnak vannak kitéve, így a berendezés használati módjától és időtartamától függően ezeket idejében ki kell cserélni. Ide tartoznak többek között:
- Vágótárcsa
- Akkumulátor

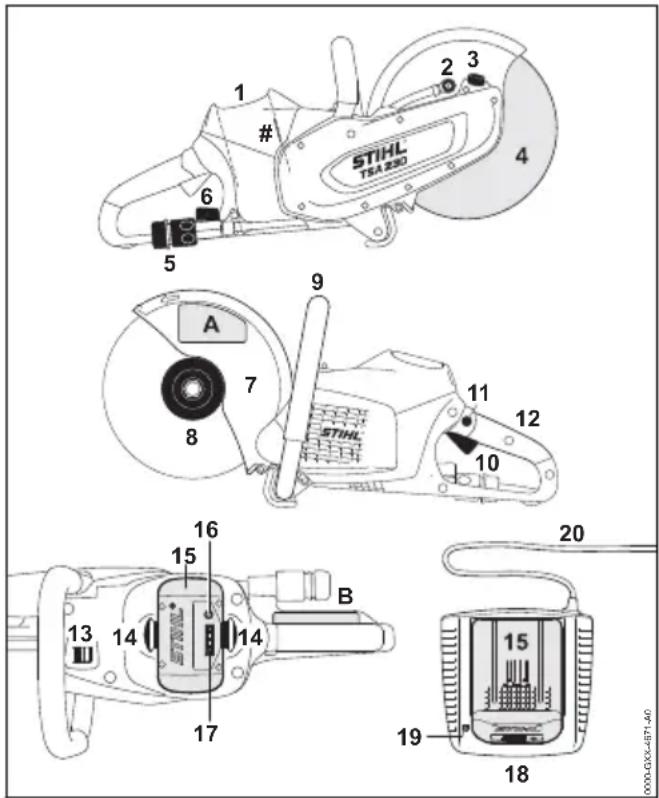

20 Fontos alkotórészek
1 Akkumulátorüreg
2 Vízpermetező fej
3 Az orsó reteszelése
4 Vágótárcsa
5 Vízcsatlakozó
6 Zárócsap
7 Védőelem
8 Elülső nyomótárcsa
9 Fogantyúcső
10 Kapcsolóemeltyű
11 Reteszelögomb
12 Hátsó fogantyú
13 Kikapcsoló kar
14 Az akkumulátor reteszelésére szolgáló záremeltyű
15 Akkumulátor
16 Az akkumulátoron lévő világító diódák (LED-ek) bekapcsoló gombja
17 Az akkumulátoron lévő világító diódák (LED-ek)
18 Töltőkészülék
19 A töltőkészüléken lévő világító diódák (LED-ek)
20 Csatlakozóvezeték hálózati dugasszal
Gépszám
A Biztonsági matrica
B Biztonsági matrica
21 Műszaki adatok
21.1 Akku
Típus: Lítiumion
Kivitel: AP
A berendezést csak eredeti STIHL AP akkuval szabad működtetni.
A berendezés működési ideje az akku feltöltött-ségétől függ.
21.2 Vágótárcsák
A vágótárcsa igazolt, legnagyobb engedélyezett üzemi fordulatszáma nagyobb vagy ugyanakkora legyen, mint az alkalmazott sarokcsiszoló orsójának maximális fordulatszáma.
Az orsó max. fordulatszáma: 6650 1/min
Külső átmérő: 230 mm (9")
Max. vastagság 3 mm
Furatátmérő/orsóátmérő: 22,23 mm (7/8")
Meghúzási nyomaték: 20 Nm (177 lbf. in.)
Mügyanta vágótárcsák
Az nyomótárcsák minimális külső 80 mm átmérője: (3.150 in.)
Maximális vágási mélység: 70 mm (2.756 in.)
Gyémánt vágótárcsák
Az nyomótárcsák minimális külső 80 mm átmérője: (3.150 in.)
Maximális vágási mélység: 70 mm (2.756 in.)
magyar 21 Müszaki adatok
21.3 Súly
akkumulátor és vágótárcsa nél- 3,9 kg (8.6 lbs.) kül, vízcsatlakozóval
21.4 Vízellátás
A vízellátás maximális nyomása: 4 bar (58 psi)
21.5 Zaj- és rezgésértékek
További információkat a munkaadók által biztosítandó rezgési irányértékekre vonatkozóan (2002/44/EK) lásd: www.stihl.com/vib/.
21.5.1 Értékek beton terhelés alatt, gyémánt vágótárcsával végzett vágásakor
Zajszint L_peq az 103 dB(A)
EN 60745-2-22 sze- rint:
Zaj teljesítményszint114 dB(A)
L_w EN 60745-2-22
szerint:
Rezgésérték a_hv,eq
az EN 60745-2-22
szerint:
Bal fogantyú: 3,5 m/s ^2
Fogantyú, jobbos 3,5 m/s ^2
21.5.2 Értékek terhelés nélkül, maximális fordulatszámon, gyémánt vágótárcsával végzett vágáskor
Zajszint L_peq az 93 dB(A)
EN 60745-2-3 sze-
rint:
Zaj teljesítményszint104 dB(A)
L_w EN 60745-2-3
szerint:
21.5.3 Értékek terhelés nélkül, maximális fordulatszámon, műgyanta vágótárcsával végzett vágáskor
Zajszint L_peq az 72 dB(A)
EN 60745-2-3 sze- rint:
Zaj teljesítményszint83 dB(A)
L_w EN 60745-2-3
szerint:
A megadott rezgési értékek egy norma alapú vizsgálati eljárás szerint kerültek mérésre és az elektromos készülékek összehasonlításához lehet azokat felhasználni.
A ténylegesen fellépő vibrációs értékek eltérhetnek a megadott értékektöl, az alkalmazás módjától függően.
A megadott rezgési értékekeket a rezgési terhelés felméréséhez lehet használni.
A tényleges rezgési terhelést meg kell becsülni. Ilyenkor azt az időt is figyelembe kell venni, ami-
kor az elektromos készülék nem működik, továbbá azt az időt, is amikor az bekapcsolt állapotban van, de nincs rajta terhelés.
A kezelő védelme érdekében a rezgési terhelés csökkentési rendszabályait be kell tartani, lásd a "Biztonsági tudnivalók és munkatechnika" c. fejezet "Rezgések" c. részét.
A zajszint és zaj teljesítményszint K--érték a 2006/42/EK irányelv szerint = 2,0 dB(A); a rez-gési szint K--érték a 2006/42/EK irányelv szerint = 2,0 m/s ^2 .
21.6 Szállítás
A STIHL akkumulátorok megfelelnek az UN-kézi- könyv Tesztek és kritériumok Rev. III, rész, 38.3 alfjejezetében szereplő követelményeknek.
Közúti szállítás alkalmával a felhasználó minden különösebb tartó használata nélkül magával viheti a gép használati helyére a STIHL akkumulátorokat.
A berendezésben található lítiumion-akkumulátorok a veszélyes szállítmányokról szóló jogszabályok hatálya alá tartoznak.
A szállítmány kívülálló fél általi feladásakor (pl. Légi szállítmányként vagy fuvarozóval) figyelembe kell venni a csomagolással és a megjelöléssel szemben támasztott különleges követelményeket.
A feladandó csomagok előkészítésébe be kell vonni egy, a veszélyes szállítmányok terén illetékes szakértőt. Kérjük figyelembe venni az esetleges további nemzeti előírásokat.
Az akkumulátort úgy csomagolja be, hogy az a csomagolásban ne mozoghasson.
A további szállítási tudnivalókat lásd: www.stihl.com/safety-data-sheets
21.7 REACH
A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.
Az 1907/2006 (EK) REACH-rendeletnek való megfeleléssel kapcsolatos információkért lásd: REACH-rendelet
www.stihl.com/reach
22 Üzemzavarok elhárítása
| A berendezésen végzendő mindenfajta munka előtt vegye ki az akkumulátort. | ||
| Üzemzavar Oka Megoldás | ||
| A berendezés nem indul be a bekapcsoláskor | nincs elektromos érintkezés a berendezés és az akkumulátor között | Vegye ki az akkumulátort, szemrevételezéssel ellenőrizze az érintkezőket, majd tegye vissza az akkumulátort. |
| Túl alacsony az akkumulátor feltöltöttsége (1 LED zölden villog az akku-mulátoron) | Akkumulátortöltés | |
| Túl meleg / túl hideg az akku-mulátor (1 világító dióda pirosan világít az akkun) | Várja meg, amíg az akkumulá-tor lehül/hagyja, hogy az akku-mulátor kíméletesen, kb. 15 °C - 20 °C (59 °F - 68 °F) hőmérsékleten felmelegedjen. | |
| Hiba az akkumulátorban (4 LED pirosan villog az akku-mulátoron) | Vegye ki az akkumulátort a berendezésből, majd tegye vissza azt. Kapcsolja be a berendezést – ha a világító dió-dák még mindig villognak, akkor az akkumulátor hibás és ki kell cserélni azt | |
| A berendezés túl meleg (3 világító dióda pirosan világít az akkumulátoron) | Hagyja lehülni a berendezést | |
| Elektromágneses zavar vagy hiba a berendezésben (3 LED pirosan villog az akku-mulátoron) | Vegye ki az akkumulátort a berendezésből, majd tegye vissza azt. Kapcsolja be a berendezést – ha a LED-ek még mindig villognak, akkor a berendezés hibás és szakszer-vizben 1) ellenőriztetni kell azt | |
| Nedvesség található a berende-zésben és/vagy az akkumuláto-ron | Szárítsa ki a berendezést/akku-mulátort. | |
| A berendezés üzem közben kikap-csolódik | Túlmelegedett az akkumulátor vagy a berendezés elektroni-kája | Vegye ki az akkumulátort a berendezésből, és hagyja lehülni mindkettőt. |
| Elektromos vagy elektromágne-ses zavar | Vegye ki és tegye vissza még egyszer az akkumulátort. | |
| Túl rövid a működési idő Nem töltötték fel teljesen az akkumulátort | Akkumulátortöltés | |
| Ellenőrizze, és 1) cserélje ki az akkumulátort | ||
| Az akkumulátor beszorul, amikor beteszi a berendezésbe/töltökészülékbe. | Elszennyeződtek a vezetősínek | Óvatosan tisztítsa meg a vezetősíneket |
| Az akkumulátor nem tölt, pedig a töltökészüléken lévő LED zöld szín-nel világít | Túl meleg / túl hideg az akku-mulátor (1 világító dióda pirosan világít az akkun) | Várja meg, amíg az akkumulá-tor lehül/hagyja, hogy az akku-mulátor kíméletesen, kb. 15 °C - 20 °C (59 °F - 68 °F hőmérsékleten felmelegedjen. A töltökészüléket csak zárt és száraz helyen, +5 °C - +40 °C(41 °F - 104 °F) környezeti hőmérsékleten működtesse. |
| A töltőkészüléken lévő LED pirosan villog | nincs elektromos érintkezés a töltőkészülék és az akkumulátor között | Vegye ki és tegye vissza még egyszer az akkumulátort. |
| Hiba az akkumulátorban (4 LED az akkumulátoron kb. 5 másodpercig pirosan villog) | Vegye ki az akkumulátort a berendezésből, majd tegye vissza azt. Kapcsolja be a berendezést – ha a világító diódák meg mindig villognak, akkor az akkumulátor hibás és ki kell cserélni azt | |
| Hiba a töltőkészülékben A töltőkészüléket vizsgáltassa meg márkaszervizben 1) | ||
| 1)A STIHL a STIHL márkakereskedést ajánlja | ||
23 Javítási tanácsok
Ennek a berendezésnek a kezelője csakis azokat a karbantartási és javítási munkálatokat végezheti el, melyek ebben a használati utasításban leírtak. Az ezen túlmenő javításokat csakis a szakkereskedés végezheti.
A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHL-szakkereskedéssel végeztessük el. A STIHL-szakkereskedések dolgozói rendszeres továbbképzésen vesznek részt, és ott a műszaki ismertetések is rendelkezésre állnak.
A javítások esetén csakis olyan alkatrészek beszerelése engedélyezett, melyeket a STIHL-cég ehhez a berendezéshez kifejezetten engedélyezett, vagy melyek technikai szempontból egyenértékűek. Kizárólag nagyon jó minőségű alkatrészeket alkalmazzunk. Máskülönben balesetek történhetnek, vagy a berendezés megsérülhet.
A STIHL-cég az eredeti STIHL alkatrészek használatát ajánlja.
Az eredeti STIHL alkatrészek a STIHL alkatrész-számról, a STIHL ^ írásmódról, és általában a STIHL ^ alkatrészjelről (kisebb alkatrészek en ez a jel egymagában is állhat) felismerhetőek.
24 Eltávolítása
A hulladékkezeléssel kapcsolatos információk a helyi hatóságoknál vagy STIHL márkaszervizben beszerezhetők.
A szakszerűtlen ártalmatlanítás károsíthatja az egészséget és megterhelheti a környezetet.
▶ A STIHL termékeket a csomagolással együtt vigye el újrahasznosítás céljából egy megfelelő gyűjtőhelyre a helyi előírásoknak megfelelően.
- Tilos a háztartási szemétbe kidobni.
25 EK Megfelelőségi nyilatko- zat
teljes felelőssége tudatában nyilatkozik, hogy a
Kivitel: Akkumulátoros vágó- tárcsás gép
Gyártó márkaneve: STIHL
Típus: TSA 230
Sórozatszám: 4864
megfelel a 2006/42/EK, 2014/30/EU és
2011/65/EU irányelvek vonatkozó előírásainak, tervezése és kivitelezése pedig összhangban áll az alábbi szabványok gyártás időpontjában érvényes verzióival:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-22
A müszaki dokumentációt őrzi:
A gép gyártási éve, a gyártó ország és a gép száma a berendezésen van feltüntetve.
Osztályvezető Produktzulassung Termékszabályozás
CE
26 A gyártó UK/CA megfelelőségi nyilatkozata
teljes felelőssége tudatában nyilatkozik, hogy a
Kivitel: Akkumulátoros vágó-
tárcsás gép
Gyártó márkaneve: STIHL
Típus: TSA 230
Sorozatszám: 4864
megfelel az Egyesült Királyság Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 és The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 szabályozásának vonatkozó rendelkezéseinek, tervezése és kivitelezése pedig összhangban áll az alábbi szabványok gyártás időpontjában érvényes verzióival:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-22
A müszaki dokumentációt őrzi:
A gép gyártási éve, a gyártó ország és a gép száma a berendezésen van feltüntetve.
0458-707-9821-C 277
Osztályvezető Produktzulassung Termékszabályozás
27 Általános biztonsági előírá- sok az elektromos szerszá- mokhoz
Ez a fejezet a motoros meghajtású, elektromos kéziszerszámokra vonatkozó EN 60745 európai szabvány biztonsági előírásait ismereti. A STIHL kötelessége a szabvány szövegének szó szerinti megjelenítése.
Az "2) Az elektromosságra vonatkozó biztonsági tudnivalók" című fejezetben az áramütés elkerülésére vonatkozóan közölt biztonsági tudnivalók nem alkalmazhatók akkumulátoros üzemű STIHL elektromos szerszámokra vonatkozóan.
FIGYELMEZTETÉS
Olvassa el figyelmesen az összes biztonsági előírást és utasítást. Ha nem tartja be a biztonsági előírásokat és utasításokat, áramütés, égési sérülés és/vagy súlyos sérülés lehet a következmény.
Örizze meg az összes biztonsági előírást és utasítást a későbbi használathoz.
A biztonsági előírásokban használt "elektromos szerszám" megjelölés egyaránt vonatkozik a hálózati árammal működtetett (hálózati vezetékkel rendelkező), valamint az akkumulátorról működtetett (hálózati vezeték nélküli) elektromos szerszámokra.
27.1 1) Munkaterületi biztonság
a) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlen vagy a meg nem világított munkaterület balesetveszélyes.
magyar 27 Általános biztonsági előírások az elektromos szerszámokhoz
b) Az elektromos szerszámmal tilos robbanásveszélyes környezetben dolgozni, ahol éghető folyadék, gáz vagy por található. Az elektromos szerszámok szikrákat keltenek, amelyek lángra lobbanthatják a porokat vagy gőzöket.
c) Az elektromos szerszám használata közben tartsa távol a munkaterülettől gyerekeket és másokat. Ha elterelik a figyelmét, elveszítheti a berendezés feletti uralmát.
27.2 2) Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója legyen a hálózati konnektorba illő. Tilos a csatlakozódugót bármilyen módon megváltoztatni. Tilos adapter-csatlakozódugót használni a védőföldeléses elektromos szerszá-mokhoz. Kisebb az áramütés veszélye, ha nem módosítja a csatlakozódugót és a megfelelő dugaszolóaljzatot.
b) Ne érjen hozzá földelt felületekhez, mint pl. csövek, fűtés, tűzhely és hűtőszekrény.
Nagyobb az áramütés veszélye, ha az Ön teste földelt.
c) Az elektromos szerszámot ne érje eső és nedvesség. Növeli az az áramütés veszélyét, ha az elektromos szerszámba víz kerül.
d) A vezetéket ne használja semmi másra, pl. az elektromos szerszám hordására, felakasztására vagy arra, hogy a csatlakozódu-gót a hálózati csatlakozóaljzatból annál fogva húzza ki. Tartsa távol a vezetéket melegtől, olajtól, éles szélektől, valamint a gép mozgó részeitől. A sérült vagy az össze-gabalyodott vezeték növeli az áramütés veszélyét.
e) Ha az elektromos szerszámmal a szabadban dolgozik, csak olyan hosszabbító vezetéket alkalmazzon, amelynek használata a szabadban kifejezetten engedélyezett. A szabadban történő használatra engedélyezett hosszabbító vezeték alkalmazása csökkenti az áramütés veszélyét.
f) Ha az elektromos szerszám működtetése nedves környezetben feltétlenül szükséges, használjon FI relét (hibaáram-védőkapcsolót). A FI relé alkalmazása csökkenti az áramütés veszélyét.
27.3 3) Személyi biztonság
a) Figyelmesen dolgozzon, figyeljen arra, amit csinál, és körültekintően bánjon az elektromos szerszámmal. Tilos használni az elekt-
romos szerszámot fáradtság esetén, valamint drogok, alkohol vagy gyógyszerek hatása alatt. Az elektromos szerszám használata közbeni pillanatnyi figyelemkiesés is súlyos sérülésekkel járhat.
b) Mindig viseljen személyi védőfelszerelést, és mindig hordjon védőszemüveget. Az elektromos szerszám fajtájától és alkalmazásától függő személyi védőfelszerelés, úgymint a porvédő maszk, csúszásmentes biztonsági cipő, védősisak vagy zajvédő viselése csökkenti a sérülések veszélyét.
c) Kerülje el a véletlenszerű üzem behelyezést. Győződjön meg arról, hogy az elektromos szerszám kikapcsolt állapotban van, mielőtt az áramellátáshoz és/vagy az akkumulátorhoz csatlakoztatja, felveszi vagy viszi. Ha az elektromos szerszám vitelekor az ujja a kapcsolón van, vagy ha bekapcsolt állapotban csatlakoztatja az áramellátáshoz, könnyen baleset történhet.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállításhoz szükséges szerszámokat és villáskulcsokat. A berendezés forgó részén lévő szerszám vagy kulcs sérülést okozhat.
e) Kerülje a normálistól eltérő testtartást. Ügyeljen a szilárd álláshelyzetre, és mindig tartsa meg egyensúlyát. Ezáltal váratlan helyzet esetén is biztosabban meg tudja tartani az elektromos szerszámot.
f) Viseljen megfelelő ruházatot. Tilos bő ruházat és ékszerek viselete. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől. A laza ruházat, az ékszer vagy a hosszú haj beleakadhat a mozgó alkatrészekbe.
g) Ha porelszívó és -felfogó adapterek felszerelhetők, győződjön meg arról, hogy ezek megfelelően vannak csatlakoztatva, és használatuk előírás szerinti. A porelszívó adapter alkalmazása csökkenti a por általi veszélyeztetést.
27.4 4) Az elektromos szerszám alkalmazása és kezelése
a) Tilos túlterhelni a berendezést. A munkavégzéshez használja az ahhoz legjobban illő elektromos szerszámot. A megfelelő elektromos szerszámmal a meghatározott teljesítménytartományon belül sokkal jobban és biztonságosabban végezheti a munkáját.
b) Tilos használni olyan elektromos szerszá-
mot, amelynek rossz a kapcsolója. Az olyan
27 Általános biztonsági előírások az elektromos szerszámokhoz magyar
elektromos szerszám, amely nem kapcsolható be vagy ki, veszélyes, ezért meg kell javítani.
c) Húzza ki a csatlakozódugót a hálózati csatlakozóaljzatból, és/vagy távolítsa el az akkumulátort, mielőtt gépbeállítást végezne, tartozékot cserélne vagy a berendezést eltenné. Ezzel az óvintézkedéssel megakadályozza az elektromos szerszám véletlen beindulását.
d) Az elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem juthatnak hozzá. Ne használja olyan személy a berendezést, aki nem ismeri a használatát vagy nem olvasta el a használati utasítást. Az elektromos szerszám használata nagyon veszélyes, ha azt gyakorlatlan személy használja.
e) Gondoskodjon az elektromos szerszám rendszeres karbantartásáról. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek, nem akadnak, az alkatrészek nem töröttek vagy sérültek, mert ezek hátrányosan befolyásolják az elektromos szerszám működését. A sérült alkatrészeket a berendezés használata előtt javíttassa meg. Sok balesetet okoznak a rosszul karbantar-tott elektromos szerszámok.
f) A vágószerszámokat tartsa éles és tiszta állapotban. Az éles vágóélű, gondosan ápolt vágószerszámok kevésbé szorulnak be, és könnyebben irányíthatóak.
g) Az elektromos szerszámot, a tartozékokat, beépíthető szerszámokat stb. kizárólag ezeknek az utasításoknak megfelelően használja. Vegye figyelembe emellett a munkafeltételeket és az elvégzendő munkálatot. Veszélyes helyzeteket okozhat, ha az elektromos szerszámot nem a rendeltetése szerinti célra használja.
27.5 5) Az akkumulátor szerszám használata és kezelése.
a) Csak a gyártó által ajánlott töltő készülékben töltse fel az akkumulátort. Egy olyan töltő készülék esetében, amelyik csak bizonyos akkumulátor fajtákhoz használható fenn áll a tűzveszély, ha más fajta akkumulátort töltenek fel vele.
b) Az elektromos szerszámokban csak az arra célra szánt akkumulátorokat használja. Más akkumulátorok használata sérülést és tüzet okozhat.
c) A használaton kívüli akkumulátort tartsa távol az irodai gémkapcsoktól, érméktől, szegektől, csavaroktól és más olyan kisméretű fém tárgyaktól, amelyek az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezők közötti rövidzárlat égési sérülést, vagy tüzet okozhat.
d) Hibás használat során az akkumulátorból kifolyhat a benne lévő folyadék. Ne érjen önhöz a folyadék. Ha véletlenül érintkezett vele, öblítse le vízzel. Ha a folyadék a szemébe kerül, a kimosáson kívül haladéktalanul forduljon orvoshoz. A kifolyó akkumulátor folyadék bőrpírt, vagy égést is okozhat.
27.6 6) Szerviz
a) Az elektromos szerszámokat csakis szak-képzett szakemberekkel és csakis eredeti alkatrészeket felhasználva javíttassuk meg. Ezáltal biztosított az, hogy az elektromos szerszám használata továbbra is biztonságos marad.
27.7 7) Sarokcsiszolók alkalmazási eseteire vonatkozó biztonsági tudnivalók
27.7.1 Sarokcsiszoló gépekre vonatkozó biztonsági tudnivalók
a) Az elektromos szerszámos tartozó védőburkolatot megbízható módon fel kell szerelni és úgy kell beállítani azt, hogy garantált legyen a maximális biztonság, azaz a köszörűtest lehetőleg kisebb része mutasson szabadon a kezelő személy felé. Ön és a közelben lévő személyek tartózkodjanak a forgó vágókorong síkján kívül. A védőburkolatnak meg kell védenie a kezelő személyt a szilánkoktól és meg kell akadályoznia a véletlen érintkezést a köszörűtesttel.
b) Az elektromos szerszámhoz kizárólag összetett anyagú megerősített vagy gyémánttal kirakott vágótárcsákat használjon. Az még önmagában nem garantálja a biztonságos használatot, ha egy szereléket rögzíteni lehet az elektromos szerszámon.
c) A munkaeszköz megengedett fordulatszáma legalább olyan magas kell, hogy legyen, mint az elektromos szerszámon feltüntetett maximális érték. A megengedettnél gyorsabban forgó szerelékek széttörhetnek és szanaszét repülhetnek.
d) Köszörűtesteket csak az ajánlott alkalmazási lehetőségeknek megfelelően szabad hasz-
magyar 27 Általános biztonsági előírások az elektromos szerszámokhoz
nálni. Például: Semmiképpen nem szabad csiszolni a vágókorong oldalfelületével. A vágókorongok az anyagnak a korong élével történő lehordására szolgálnak. Az erre a köszörűtestre gyakorolt oldalsó erőhatás következtében az széttörhet.
e) Használjon mindig sértetlen, valamint a kiválasztott a vágótárcsa méretének és formájának megfelelő befogókarimát. Az alkalmas karimák alátámasztják a vágótárcsát és ezáltal csökkentik a tárcsa törésének veszélyét.
f) Ne használja nagyméretű elektromos szerszámok kopott vágótárcsáit. A nagyméretű elektromos szerszámok vágótárcsáit nem a kisméretű elektromos szerszámok magasabb fordulatszámaihoz méretezték, ezért azok eltörhetnek.
g) A munkaeszköz külső átmérője és vastagsága meg kell, hogy feleljen az elektromos szerszám méreteinek. A nem megfelelő méretezésű munkaeszközt nem lehet kielégítő módon burkolattal védeni vagy ellenőrizés alatt tartani.
h) A vágótárcsáknak és a karimáknak pontosan illeszkedniük kell az elektromos szerszám köszörűorsójához. Az elektromos szerszá- mok köszörűorsójához nem pontosan illesz- kedő munkaeszközök egyenetlenül forognak, erősen rezegnek és emiatt a kezelő elveszt- heti uralmát a szerszám felett.
i) Ne használjon sérült vágótárcsát. Minden egyes használatot megelőzően ellenőrizze a vágótárcsákat, hogy nincsenek-e rajtuk lepattogzott részek vagy repedések. Ha az elektromos szerszám vagy a vágótárcsa leesik, akkor ellenőrizze, hogy az nem sérült-e meg vagy használjon sértetlen vágótárcsát. Miután ellenőrizte a vágótárcsát és berakta azt a berendezésbe, a közelben tartózkodókkal együtt menjen távolabb a forgó vágótárcsa síkjától és egy percen keresztül járassa a berendezést a maximális fordulatszámon. A sérült vágótárcsák többnyire ezen teszte-lési idő alatt eltörnek.
j) Viseljen személyi védőfelszerelést. Az alkalmazási esettől függően használjon teljes arcvédő maszkot, szemvédőt vagy védőszemüveget. Adott esetben viseljen porvédő maszkot, fülvédőt, védőkesztyűt vagy speciális kötényt, amely védelmet biztosít a csiszolóeszközről és az anyagról lepattogzó kisebb részecskék hatásával szemben. Biztosítani kell a szem védelmét a különböző alkalma-zásoknál keletkező és a levegőben szálló
szennyező részecskék hatásával szemben. A porvédő vagy légzésvédő maszk feladata, hogy kiszűrje az alkalmazás során keletkező port. Ha Ön tartósan hangos zaj hatásának van kitéve, akkor elvesztheti hallását.
k) Ügyeljen arra, hogy mások biztonságos távolságban legyenek az Ön munkaterületétől. A munkaterületre belépő személyeknek kivétel nélkül személyi védőfelszerelést kell viselniük. A munkadarab szilánkjai vagy a törött munkaeszközök elrepülhetnek és a közvetlen munkaterületen kívüli is sérüléseket okozhatnak.
I) A berendezést csak a szigetelt fogantyúfel-ületeknél fogja, ha olyan munkát végez, amelynek során a munkaeszköz hozzáérhet rejtett elektromos vezetékekhez. Áramot vezető vezetékkel való érintkezéskor a gép fémböl készült részeiben feszültség keletkezhet és áramütést okozhat.
n) Semmiképpen ne rakja le az elektromos szerszámot mindaddig, amíg a munkaeszköz teljesen le nem áll. A forgó munkaeszköz érintkezhet a lerakási felülettel, miáltal Ön elvesztheti uralmát az elektromos szerszám felett.
o) Ne működtesse az elektromos szerszámot, miközben viszi azt. Ruhája véletlenül a forgó munkaeszközbe akadhat, a munkaeszköz pedig a testébe fúródhat.
p) Rendszeresen tisztítsa meg az elektromos szerszám szellőzőnyílásait. A motoros ventilátor működésekor por kerül a burkolatba; a nagy mennyiségű felgyülemlett fémpor elektromos veszélyeket okozhat.
q) Ne használja az elektromos szerszámot éghető anyagok közelében. A szikra begyújthatja ezeket az anyagokat.
27.8 8) A vágókorongok használatára vonatkozó további biztonsági tudnivalók
27.8.1 Visszacsapódás és az azzal kapcsolatos biztonsági tudnivalók
A visszacsapódás a forgó vágótárcsa megakadásából vagy blokkolódásából adódó hirtelen reakció. A megakadás vagy a blokkolódás a forgó munkaeszköz hirtelen leállását okozhatja. Ennek következtében az ellenőrizetlen elektromos szerszám a munkaeszköz forgásával ellentétes irányban gyorsulni kezd a blokkolódás helyénél.
Ha pl. egy vágótárcsa megakad egy munkadarabban vagy blokkolódik, akkor annak a munkadarabba nyúló éle megragadhat, miáltal a vágótárcsa kitörhet, vagy visszacsapódást okozhat. A vágótárcsa ezután a kezelő személy felé vagy azzal ellentétes irányba mozog, attól függően, hogy melyik irányba forgott a blokkolódás helyénél. A vágótárcsák ekkor el is törhetnek.
A visszavágódás az elektromos szerszám helytelen vagy hibás használatának a következménye. A visszacsapódás megfelelő óvintézkedésekkel elkerülhető, éspedig:
a) Szorosan fogja az elektromos szerszámot, testét és kezeit pedig olyan pozícióban tartsa, amelyben elháríthatja a visszacsapódási erőhatásokat. Minden esetben használja a kiegészítő fogantyút (ha van), hogy a berendezés beindításakor maximális mértékben uralni tudja tartani a visszacsapódási erőhatásokat vagy a reakció-nyomatékokat. Megfelelő óvintézkedések révén a kezelő személy képes uralni a visszacsapódási és a reakcióerőket.
b) Semmiképpen ne tegye kezét a forgó munkaeszköz közelébe. Visszacsapódáskor a munkaeszköz elmozdulhat az Ön keze fölé.
c) Ne tartózkodjon a forgó a vágótárcsa előtti és az a mögötti területen. A visszacsapódás következtében az elektromos szerszám pontosan az ellenkező irányba mozdul el, mint ahogy a vágótárcsa mozog a blokkolódási helynél.
d) A munkát különösen óvatosan végezze sarkoknál, éles széleknél stb. Akadályozza meg, hogy a munkaeszköz visszapattanjon a munkadarabról vagy megakadjon abban. A forgó munkaeszköz hajlamos a megakadásra sarkoknál, éles széleknél vagy visszapattanáskor. Ennek hatására Ön elvesztheti uralmát a berendezés felett vagy az visszacsapódhat.
e) Ne használjon lánckereket vagy fogazott fűrészlapot, továbbá 10 mm-nél szélesebb hasítékokkal rendelkező szegmentált gyémánt vágótárcsát. Az ilyen munkaeszközök gyakran okoznak visszacsapódást, illetve használatuk esetén a kezelő elvesztheti uralmát az elektromos szerszám felett.
f) Ügyeljen arra, nehogy a vágótárcsa a blok- kolódjon, illetve kerülje annak túl nagy rányo- mását. Ne vágjon túl mélyen az anyagba. A vágótárcsa túlterhelése növeli annak igény- bevételét; ilyenkor a vágótárcsa hajlamosabb
a megakadásra vagy a blokkolódásra, ebből adódóan pedig fennáll a visszacsapódás vagyok köszörűtest törésének lehetősége.
g) Ha a vágótárcsa megszorul vagy Ön megszakítja a munkát akkor, kapcsolja ki a berendezést és tartsa azt nyugodtan, amíg a tárcsa teljesen le nem áll. Semmiképpen ne próbálja a még forgó vágótárcsát a vágásból kihúzni, mert különben a berendezés vissza-csapódhat. Határozza meg és szüntesse meg a megakadás okát.
h) Ne kapcsolja be újból az elektromos szerszámot, amíg a munkaeszköz a munkadarabban található. Először várja meg, amíg a vágótárcsa ismét felpörög a teljes fordulatszámra és csak azután folytassa óvatosan a vágást. Ellenkező esetben a tárcsa megakadhat, kiugorhat a munkadarabból vagy visszacsapódást okozhat.
i) A vágáskor támassza alá a lemezeket vagy a nagyobb munkadarabokat, hogy csökkentse a beszorult vágótárcsa okozta visszacsapódás kockázatát. A nagyméretű munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot a vágótárcsa mindkét oldalán alá kell támasztani, mégpedig mind a leválasztó vágás közelében, mind pedig a munkadarab szélénél.
j) Legyen különösen óvatos meglévő falakban végzett "zsebvágásoknál" vagy más, nem belátható részeknél. Gáz- vagy vízvezetékekben, elektromos vezetékekben vagy más tárgyakban történő vágáskor az anyagba hatoló vágótárcsa visszacsapódást okozhat.
Índice
- Tisztelt Vevő!
- Ehhez a használati utasításhoz
- Képjelzések
- Szövegrészek megjelölése
- FIGYELMEZTETÉS
- TUDNIVALÓ
- Műszaki továbbfejlesztés
- Biztonsági tudnivalók
- Figyelembe veendő általános útmutatások
- Rendeltetésszerű használat
- Biztonsági tudnivalók magyar
- Ruházat és felszerelés
- Szállítás
- Tisztítás
- Tartozékok
- Mélységi ütköző elszívócsonkkal
- Hajtómű
- Akkumulátor
- Töltőkészülék
- Sarokcsiszolók, orsócsapágyazás
- Vágótárcsák
- A vágótárcsák kiválasztása
- A vágótárcsák felszerelése
- A vágótárcsák tárolása
- A munka megkezdése előtt
- Kapcs. be a készüléket
- Munkavégzés közben
- Munkavégzés után
- Tárolás
- Rezgések
- Karbantartás és javítások
- Visszaható erők
- Visszacsapódás
- Munkatechnika magyar
- Elhúzás
- Munkatechnika
- Munkavégzés a sarokcsiszoló- val
- Példák a berendezés alkal- mazására
- Vízcsatlakozó
- A gyémánt vágótárcsák csak nedves vágásra történő hasz- nálata
- A tartósság és a vágás sebességének növelése
- A por megkötése
- A műgyanta vágótárcsák szá- raz, ill. nedves vágásra történő használata – a kivitelnek meg- felelően
- Csak szárazon történő vágásra alkalmas műgyanta vágótárcsák
- Csak nedvesen történő vágásra alkalmas műgyanta vágótárcsák A vágótárcsát csak vízzel használja.
- A gyémánt- és a műgyanta vágótárcsák esetén a követke-zőket kell figyelembe venni
- A vágandó tárgyak
- A leválasztott részek
- A vágás több munkamenetben való elvégzése
- Lemezek vágása
- Csövek, valamint kerek és üre- ges tárgyak vágása
- Betoncső vágása
- Betoncső – vágás nyílásnál
- Választóköszörű tárcsák
- Szállítás és tárolás
- Műgyanta-választóköszörű tárcsák
- Gyémánt-választóköszörű tárcsák
- Lerövidített megnevezések
- Körben- és síkban futás
- Üzemzavarok elhárítása
- Vágótárcsa
- Elkopás a csatlakozási részen
- Lépcsőzetes felület, élezés
- A választóköszörű tárcsa behelyezése / cseréje
- A vágótárcsa kiszerelése
- A vágótárcsa behelyezése
- Töltő készülék elektromos csatlakoztatása
- Töltse fel az akkumulátort
- Töltőkészülékek AL 300, AL 500
- Töltőkészülék, AL 100 típus
- Töltés vége
- Az akkumulátoron lévő LED-ek
- Töltéskor
- Munkavégzés közben
- Ha a piros LED-ek folyamatosan világítanak/villognak
- A töltőkészüléken lévő LED-ek
- A folyamatos zöld világítás ...
- A piros villogó fény ...
- Vízellátás létrehozása
- A berendezés bekapcsolása
- Az akkumulátor behelyezése
- Berendezés bekapcsolása
- A berendzés kikapcsolása
- Az akkumulátor kivétele
- A berendezés tárolása
- Az akkumulátorüreg fedele (külön tartozék)
- Az akkumulátor tárolása
- A töltőkészülék tárolása
- Az elkopás csökkentése és a károsodások elkerülése
- Karbantartási munkálatok
- Fontos alkotórészek magyar
- Gyorsan kopó alkatrészek
- Fontos alkotórészek
- Gépszám
- Műszaki adatok
- Akku
- Vágótárcsák
- Súly
- Vízellátás
- Zaj- és rezgésértékek
- Értékek beton terhelés alatt, gyémánt vágótárcsával végzett vágásakor
- Értékek terhelés nélkül, maximális fordulatszámon, gyémánt vágótárcsával végzett vágáskor
- Értékek terhelés nélkül, maximális fordulatszámon, műgyanta vágótárcsával végzett vágáskor
- Szállítás
- REACH
- Javítási tanácsok
- Eltávolítása
- EK Megfelelőségi nyilatko- zat
- A gyártó UK/CA megfelelőségi nyilatkozata
- Általános biztonsági előírá- sok az elektromos szerszá- mokhoz
- 1) Munkaterületi biztonság
- 2) Elektromos biztonság
- 3) Személyi biztonság
- 4) Az elektromos szerszám alkalmazása és kezelése
- 5) Az akkumulátor szerszám használata és kezelése.
- 6) Szerviz
- 7) Sarokcsiszolók alkalmazási eseteire vonatkozó biztonsági tudnivalók
- Sarokcsiszoló gépekre vonatkozó biztonsági tudnivalók
- 8) A vágókorongok használatára vonatkozó további biztonsági tudnivalók
- Visszacsapódás és az azzal kapcsolatos biztonsági tudnivalók
- Índice
Márka : STIHL
Modell : TSA 230
Kategória : Daráló
