| Tip produs | Mașină de tăiat fără fir (polizor) |
| Model | STIHL TSA 230 |
| Tip baterie | Litiu-ion, Seria STIHL AP |
| Viteză maximă ax | 6650 rpm |
| Diametru disc abraziv | 230 mm (9") |
| Grosime maximă disc | 3 mm |
| Diametru alezaj | 22.23 mm (7/8") |
| Cuplu de strângere | 20 Nm (177 lbf·in) |
| Adâncime maximă de tăiere | 70 mm (2.756 in) |
| Greutate (fără baterie și disc) | 3.9 kg (8.6 lbs) |
| Presiune maximă alimentare apă | 4 bar (58 psi) |
| Nivel presiune sonoră (tăiere beton) | 103 dB(A) |
| Nivel putere sonoră | 114 dB(A) |
| Nivel vibrații (mâner stâng) | 3.5 m/s² |
| Încărcătoare compatibile | STIHL AL 100, AL 300, AL 500 |
| Sursă de alimentare | Fără fir, alimentat cu baterie |
| Moduri de tăiere | Tăiere umedă și uscată |
| Tip apărătoare | Apărătoare reglabilă pentru disc abraziv |
| Pârghie de blocare | Da, previne pornirea accidentală |
| Blocare ax | Da, pentru schimbarea discului |
| Accesoriu apă | Integrat, cu supapă de închidere |
Întrebări frecvente - TSA 230 STIHL
Întrebările utilizatorilor despre TSA 230 STIHL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tocător în format PDF gratuit! Găsiți manualul dvs. TSA 230 - STIHL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. TSA 230 mărcii STIHL.
MANUAL DE UTILIZARE TSA 230 STIHL
1 Despre acest manual de utilizare......425
2 Instructiuni de siguranță....425

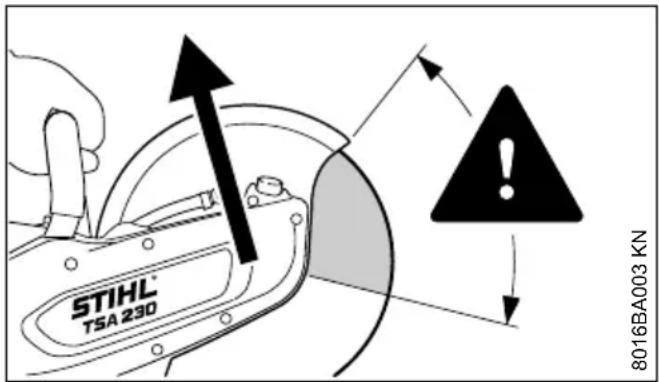

3 Forte de reactie....431
4 Tehnica de lucru.... 432

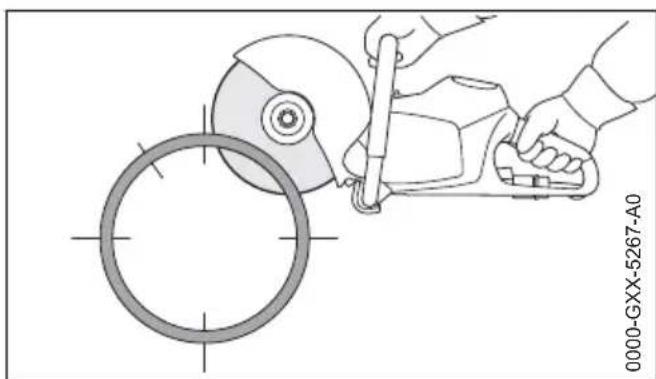

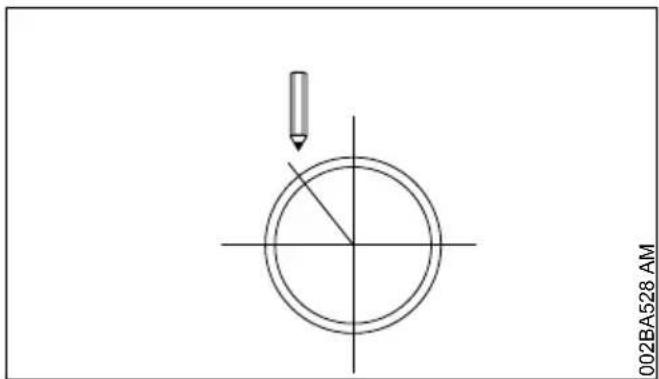

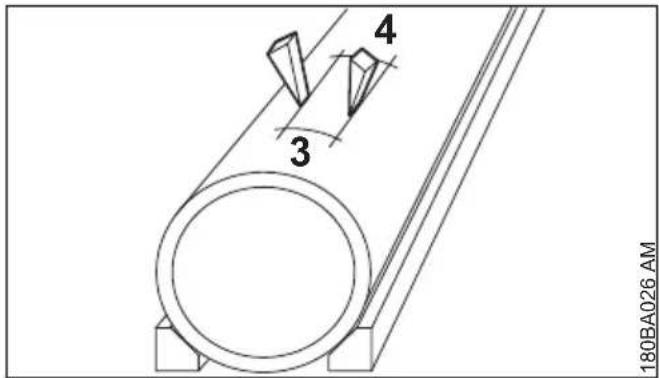

5 Exemple de utilizare....433
6 Discuri abrazive.... 437
7 Discuri abrazive din rășini sintetice......437
8 Discurile abrazive de diamant....438
9 Montarea / înlocuirea discului abraziv.....440

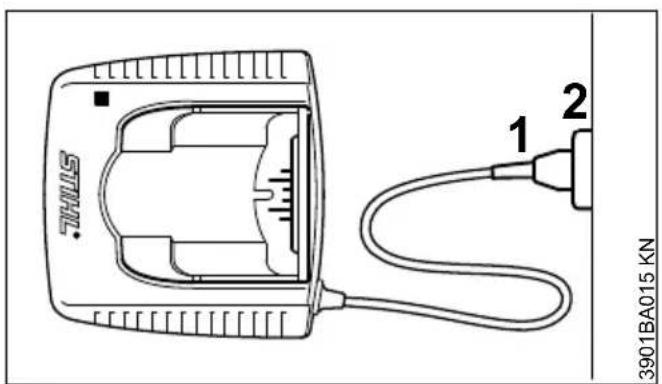

10 Racordarea electrică a încărcătorului..... 441

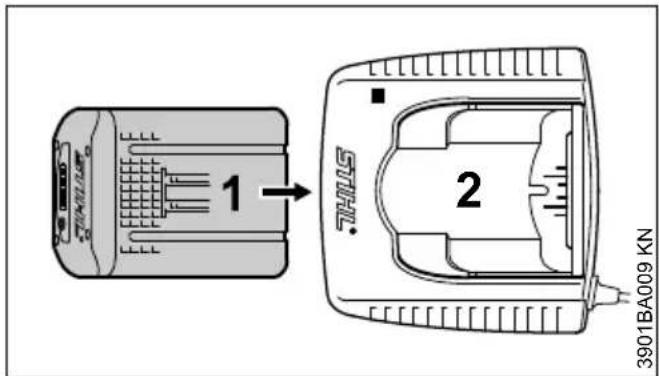

11 Încărcați accumulatorul....442

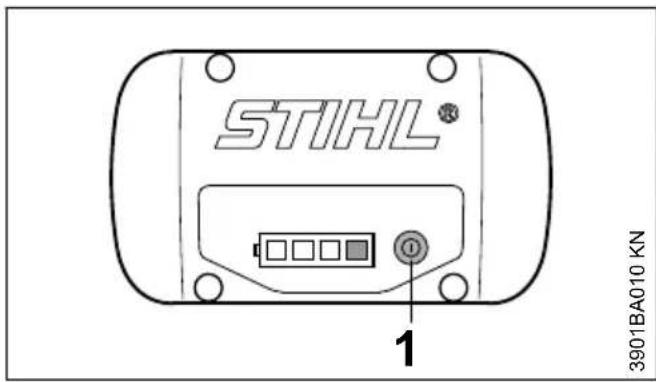

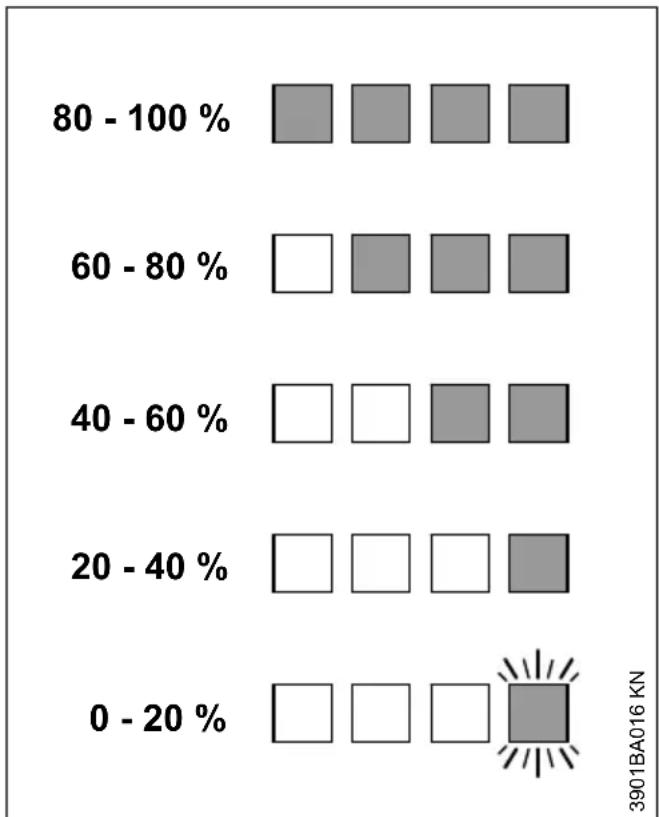

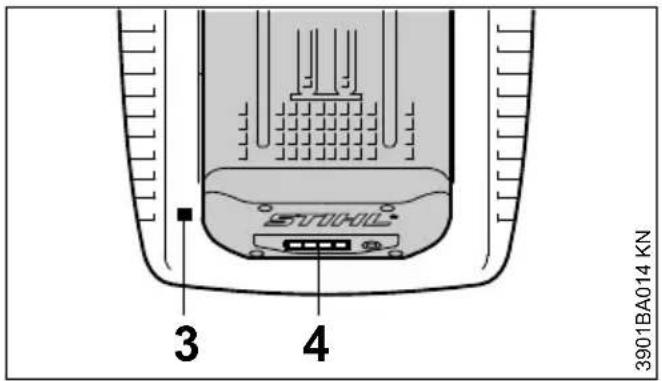

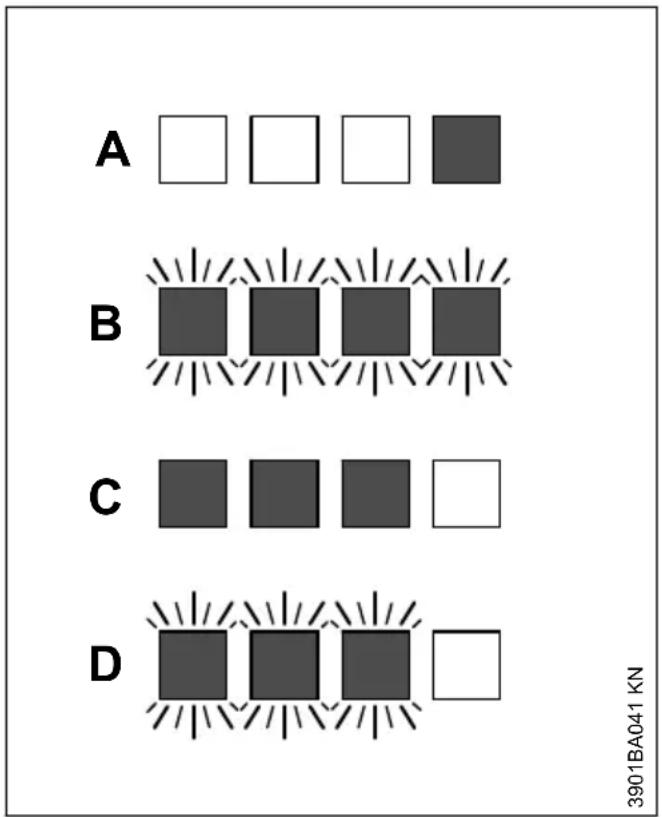

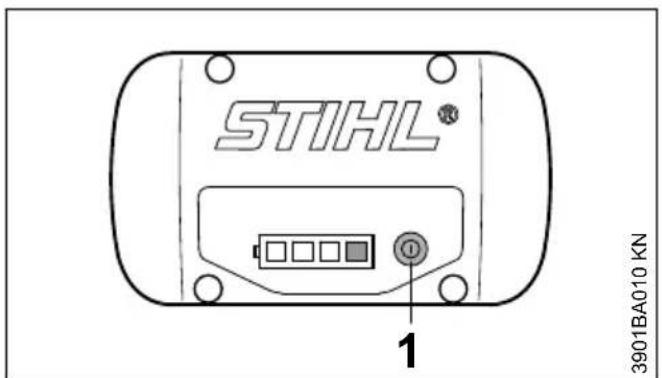

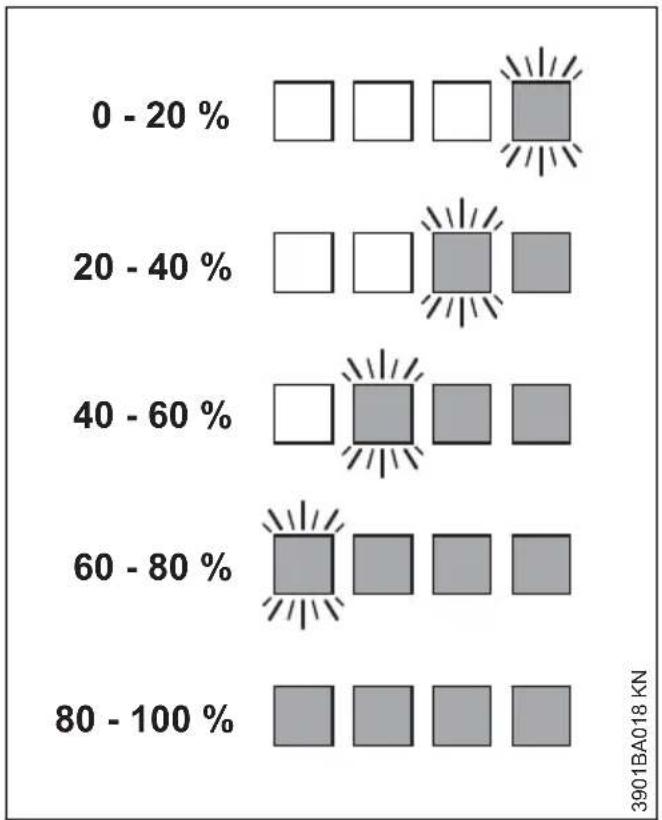

12 Diodele de la accumulator.... 443

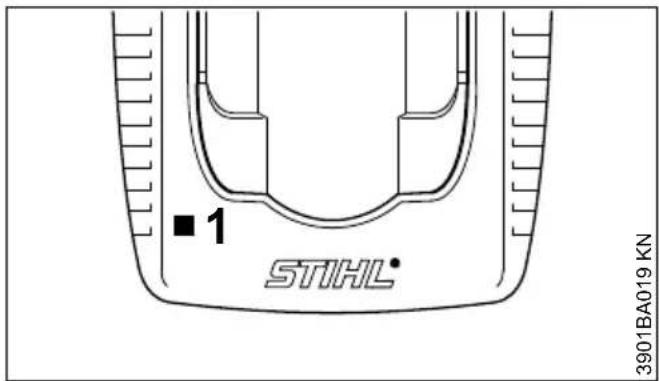

13 Diodele de la încărcător.... 445
14 Alimentarea cu apă.... 445
15 Pornirea utilajului.... 445
16 Deconectarea utilajului....446
17 Depozitarea utilajului....446
18 Instructiuni de întreținere și îngrijire...... 447
19 Minimizarea uzurii și evitarea pagubelor.448
20 Componente principale.... 449
21 Date tehnice....449
22 Înlăturarea defectiunilor în funcționare....450
23 Instructiuni pentru reparații.... 452
24 Colectarea deşeurilor....452
25 Declaratie de conformitate EU.... 452
26 Declaratia de conformitate UKCA.... 453
27 Instructiuni generale de siguranță pentru electrounelte.... 453
Stimată cumpărătoare, stimate cumpărător,
1 Despre acest manual de utilizare română
vă multumim că ați ales un produs de calitate al firmei STIHL.
Acest produs a fost obținut prin metode moderne de prelucrare, la care s-au adăugat măsuri sporite de asigurare a calității. Am depus toate eforturile pentru a ne asigura că acest aparat va corespunde cerințelor dumneavoastră și că îl puteți utiliza fără probleme.
Pentru informații cu privire la aparatul dumnea-voastră, vă rugăm să vă adresați dealerului dvs. sau direct, societății noastre de distribuție.
Al dvs.
Dr. Nikolas Stihl
1 Despre acest manual de utilizare
Acest manual de utilizare are ca obiect maşina de debitat cu accumulator STIHL, numit și motoutilaj sau utilaj în acest manual de utilizare.
1.1 Simboluri
Toate simbolurile care se găsesc pe aparat, sunt descrise în acest manual de utilizare.
1.2 Simbolizarea paragrafelor
AVERTISMENT
Avertisment cu privire la pericolul de accident și rănire, precum și pericolul unor pagube materiale semnificative.
INDICATIE
Avertisment cu privire la avarierea utilajului sau componentelor individuale.
1.3 Dezvoltare tehnică
STIHL se preocupă în mod constant de îmbună-tățirea tuturor mașinilor și utilajelor; prin urmare ne rezervăm dreptul de a efectua modificări în programul de livrare în ceea ce privește forma, tehnologia și echiparea.
Prin urmare nu pot fi ridicate pretenții cu privire la informațiile și figurile din acest manual de utilizare.
2 Instrucțiuni de siguranță
Măsuri speciale de siguranță sunt necesare la utilizarea mașinii de debitat, deoarece se lucrează cu o viteză foarte mare de rotație a discului abraziv.
Manualul de utilizare se va citi în întregime cu atenție înainte de punerea în funcțiune și se va păstra în siguranță pentru a fi utilizat ulterior. Nerespectarea instrucțiunilor de utilizare poate duce la grave accidente.
2.1 Instructiuni generale care trebuie să fie respectate
Se vor respecta normele de siguranță specifice locale, de ex. cele emise de asociațiile profesionale, casele de asigurări sociale, autoritățile însărcinate cu protecția muncii și altele.
Angajatorii din Uniunea Europeană trebuie să se conformeze în mod obligatoriu cerințelor Directi-vei 2009/104/CE privitoare la siguranța muncii și protecția sănătății muncii – în condițiile în care angajații folosesc mașini și aparate pentru desfășurarea muncii.
Întrebuințarea utilajelor cu emisie prin ultrasunete poate fi limitată temporar atât prin hotărâri naționale, cât și locale.
La prima întrebuințare a mașinii de debitat: Se solicită vânzătorului sau persoanelor de specialitate explicații referitoare la funcționarea în siguranță – sau se participă la un curs de instruire.
Minorilor nu le este permisă folosirea mașinii de debitat – cu excepția tinerilor peste 16 ani care se instruiesc sub supraveghere.
Copiii, animalele și persoanele privitoare trebuie să păstreze distanța.
Utilizatorul este responsabil pentru accidentele sau pericolele apărute față de alte persoane sau de lucrurile aparținând acestora.
Maşina de debitat va fi înmânată sau împrumutată numai acelor persoane care au cunoştințe despre modelul respectiv și utilizarea acesteia – întotdeauna se va înmâna și manualul de utilizare.
Persoanele care întrebuințează mașina de debitat trebuie să fie odihnite, sănătoase și în buna formă fizică. În cazul când vi s-a recomandat evitarea solicitării din motive de sănătate, adresați-vă unui medic pentru a afla dacă este posibil să se utilizeze mașina de debitat.
După administrarea de alcool, medicamente care influențează capacitatea de reacție sau droguri nu este permisă utilizarea mașinii de debitat.
Amânați lucrul în caz de vreme nefavorabilă (ploaie, zăpadă, gheță, vânt) – pericol crescut de accidente!
Extrageți accumulatorul din mașina de debitat la:
– lucrări de verificare, reglaj și curățare
- Montarea, respectiv înlocuirea discului abraziv
- Montarea și demontarea accesoriiilor, efectuarea reglajelor
– Părăsirea mașinii de debitat
- Transportarea
- Stocarea
– lucrări de reparații și întreținere
- în caz de pericol și în caz de urgență
Se va evita astfel pornirea accidentală a motorului.
2.2 Utilizare conform destinației
Maşina de debitat este destinată numai lucrărilor de debitare. Aceasta nu se utilizează la debita-rea lemnului sau obiectelor de lemn.
Nu folosiți maçina de debitat în alte scopuri – pericol de accident!
Praful de azbest este deosebit de dăunător sănătății – nu executați lucrări de debitare a azbestului!
STIHL recomandă să utilizați mașina de debitat împreună cu acumulatoarele STIHL de tipul AP.
În cazul lucrărilor care nu sunt efectuate la nivelul solului, mașina de debitat trebuie să funcționeze numai cu acumulatori STIHL montați direct, de tipul AP.
Asupra maşinii de debitat nu se va executa nicio modificare – în caz contrar ar putea fi periclitată prin aceasta însăși siguranța. STIHL nu își poate asuma nici o răspundere pentru leziuni asupra persoanelor și daunele provocate bunurilor, cauzate de folosirea utilajelor atașabile neaprobate de STIHL.
2.3 Îmbrăcăminte și echipament
Purtați îmbrăcăminte și echipament conform prevederilor aflate în vigoare.
Îmbrăcămintea trebuie să fie adaptată scopului și să fie confortabilă. Costumul nu trebuie să fie lejer – costum combinat, fără manta de lucru
La debitarea oțelului purtați îmbrăcăminte din material greu inflamabil (de ex. din piele sau bumbac tratat ignifugat) – nu din fibre sintetice – pericol de incendiu ca urmare a producerii scân-teilor!
Îmbrăcămintea nu trebuie să prezinte depuneri inflamabile (span, combustibil, ulei, etc.).
Nu se va purta îmbrăcăminte care se poate prinde în piesele utilajului aflate în mișcare – nici șal, nici cravată, nici bijuterii. Părul lung se va strânge și lega.
Purtați cizme de protecție cu talpă aderentă, stabilă la alunecare și ștaif de oțel.
AVERTISMENT
Pentru reducerea riscului de leziuni la ochi, purtați ochelari de protectie cu aplicare strânsă conform standardului EN 166. Aveți grijă la corecta așezare a ochelarilor de protectie.
Purtați o protecție "personală" la sunete – de ex. antifoane pentru protecția auzului.
Casca de protectie se poartă din cauza pericolului obiectelor câzătoare.
În timpul lucrului se pot produce praf (de ex. material cristalin provenit din obiectul de debitat), aburi și fum – pericol pentru sănătate!
În cazul emisiei puternice de praf purtați întot-deauna mască de protectie.
În mediu de aburi sau fum (de ex. la debitarea instalațiilor de racord) purtați mască de protecție a respirației.
Purtați mănuși de protecție confeționate din material rezistent (spre exemplu din piele).
STIHL oferă un program cuprinzător în privința echipamentului personal de protecție.
Înainte de folosire verificați starea echipamentului și înlocuiti piesele defecte.
2.4 Transportarea
Înainte de transport – chiar și pe distanțe scurte – deconectați întotdeauna utilajul, aduceți pârghia de fixare în poziția și scoateți accumulatorul din mașina de debitat. Se va evita astfel pornirea accidentală a motorului.
2 Instructiuni de siguranță română
Uscați separat mașina de debitat de accumulator, în cazul umezirii acestora. Asigurați-vă că mașina de debitat și accumulatorul se păstrează uscate în timpul transportului. Depozitați acumulatorul numai în recipiente curate și uscate, nu utilizați recipiente metalice de transport.
Transportați maçina de debitat numai cu acumulatorul extras.
Transportați mașina de debitat ținând-o de mânerul tubular – discul abraziv trebuie să fie orientat către spate.
Nu transportați mașina de debitat având discul abraziv atașat – pericol de rupere!
În vehicule: mașina de debitat se asigură contra răsturnării și avarierii.
2.5 Curățare
Piesele din plastic se curăță cu o bucată de pânză. Uneltele de curățare ascuțite pot deteriora materialul plastic.
Maşina de debitat se curăță de praf și impurități – a nu se întrebuința degresanți.
Dacă este necesar curățați fantele pentru aer rece.
Aspirati aşchiile metalice – nu suflați cu aer comprimat.
Nu permiteți pătrunderea murdăriei pe canalele de ghidaj ale accumulatorului – dacă este necesar, curățați-le.
Pentru curățarea mașinii de debitat nu întrebuințați curățător de înaltă presiune. Jetul puternic de apă poate avaria componentele mașinii de debitat.
Nu pulverizați apă asupra mașinii de debitat.
2.6 Accesorii
Se vor utiliza numai discurile abrazive sau accesoriile care sunt aprobate de STIHL și destinate acestui tip de mașină de debitat sau piese similare din punct de vedere tehnic. Pentru orice nelămurire adresați-vă unui serviciu de asistență tehnică. Se vor utiliza numai discuri abrazive și accesorii de calitate. În caz contrar apare pericolul accidentării sau avarierii mașinii de debitat.
STIHL vă recomandă utilizarea discurilor abrazive și accesoriiilor originale STIHL. Datorită caracteristicilor lor acestea sunt optime pentru produs și corespund cerințelor utilizatorului.
Nu utilizați discuri de fierăstraie circulare, unelte din metal dur, utilaje miniere, drujbe sau alte unelte similare – pericol de răniri mortale! Dacă la discurile abrazive debitarea se face uniform, la utilizarea discurilor de fierăstrău circular dinții acestuia se pot agăța de material. Acest lucru duce la un mod de tăiere agresiv și poate produce forțe de reacțiune (recul) ale mașinii de debitat necontrolabile, deosebit de periculoase.
2.6.1 Limitator de adâncime cu piesă de legătură
"Limitatorul de adâncime cu piesă de legătură" este disponibil ca accesoriu special și poate fi utilizat în cazul debitării uscate a materialelor minerale. Respectați instrucțiunile specificate în Fișa însoțitoare a accesorilor speciale și păstrați Fișa însoțitoare la loc sigur.
În cazul debitării uscate a materialelor minerale, solicitarea cauzată de praful care ia naștere în timpul lucrului poate fi redusă prin utilizarea "limitatorului de adâncime cu piesă de legătură" împreună cu un aspirator.
În cazul emisiei puternice de praf purtați mască de protecție.
În mediu de aburi și fum (de ex. la debitarea instalațiilor de racord) purtați mască de protecție a respirației.
Aspiratorul utilizat trebuie să fie aprobat pentru aspirarea materialelor minerale și să corespundă clasei M de praf.
Pentru a preveni efectele electrostatice utilizati un furtun de aspiratie antistatic. În caz contrar există Pericol de pierdere a controlului!
Pentru eliminarea ca deșeuri a materialul absorbit urmați instrucțiunile din manualul de utilizare a aspiratorului.
Cu ajutorul "limitatorului de adâncime cu piesă de legătură" poate fi reglată adâncimea de tăiere dorită.
2.7 Mecanism de antrenare
2.7.1 Acumulator
Respectați instrucțiunile specificate în Fișa înso- țitoare a accumulatorului STHIL, respectiv în Manualul de utilizare al acestuia, păstrându-le pe acestea la loc sigur.
Pentru instrucțiuni de siguranță suplimentare – vezi www.stihl.com/safety-data-sheets
română 2 Instructiuni de siguranță
La debitarea oțelului, protejați acumulatorii și centurile de accumulator în fața scânteilor produse – pericol de incendiu și explozie!
Tineți la distanță acumulatorii STIHL de apa murdară (murdărită, de exemplu, din cauza agregatelor sau particulelor solide), lichide conductoare de electricitate și obiecte metalice (de exemplu, cuie, monede, bijuterii, așchii metalice). Acumulatorii se pot deteriora – pericol de incendiu și explozie!
Încărcător
Respectați instrucțiunile specificate în Fișa însoțitoare a încărcătorului STIHL și păstrați Fișa însoțitoare la loc sigur.
2.8 Maşină de debitat, sprijinirea pinionului în lagăr
Sprijinirea corectă a pinionului în lagăr asigură precizia la planeitate și concentricitate a discului abraziv de diamant – dacă este necesar, verificați la serviciul de asistență tehnică.

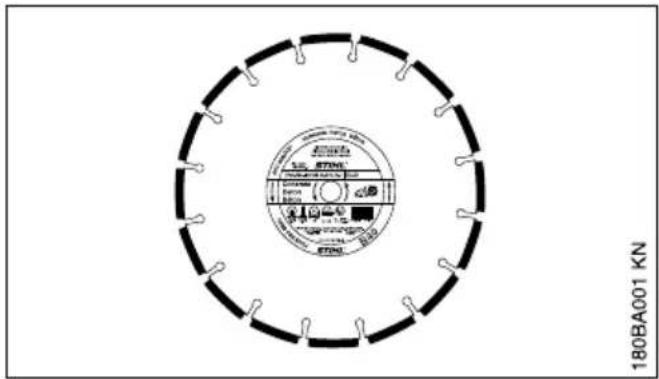

2.9 Discuri abrazive
2.9.1 Alegerea discurilor abrazive
Discurile abrazive trebuie să fie autorizate pentru debitarea manuală. Nu întrebuințați alte corpuri de debitat și aparate suplimentare – pericol de accidente!

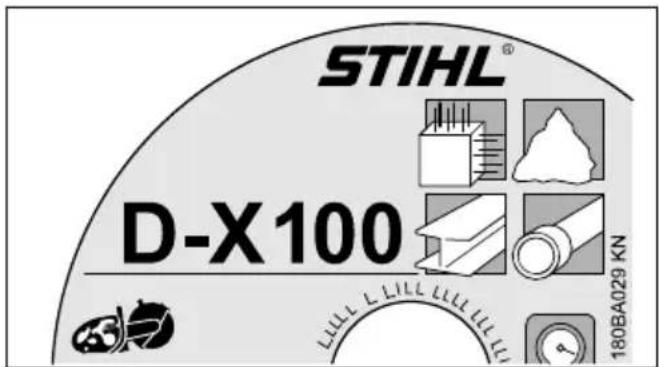

Discurile abrazive sunt destinate unor diferite materiale: respectați simbolizarea discurilor abrazive.
STIHL recomandă în general debitarea sub jet de lichid.
Respectați diametrul exterior al discului abraziv – vezi capitolul "Date tehnice".
Diametrele alezajului pinionului discului abraziv și arborelui maşinii de debitat trebuie să coincidă – vezi capitolul "Date tehnice".

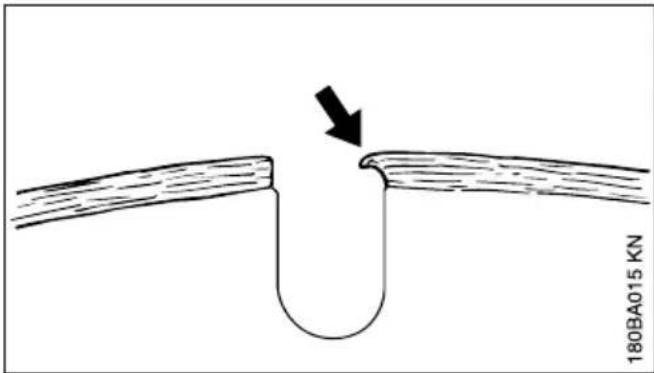

Verificați alezajul pinionului dacă prezintă deteriorări. Nu utilizați discuri abrazive având alezajul pinionului deteriorat – pericol de accidente!
Turația admisibilă a discului abraziv trebuie să fie egală sau mai mare decât turația maximă a pinionului mașinii de debitat! - vezi capitolul "Date tehnice".

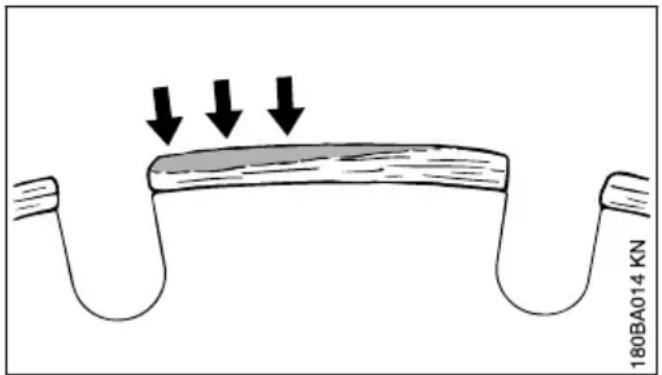

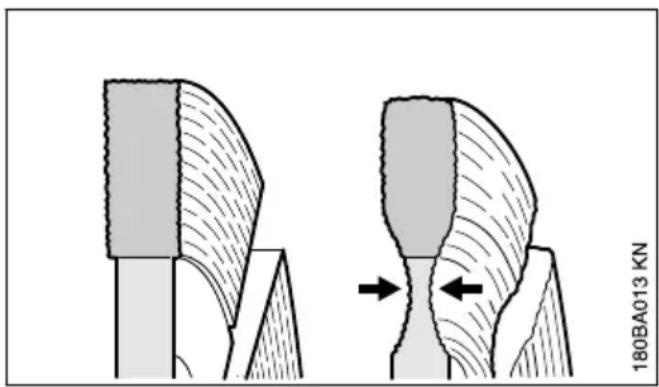

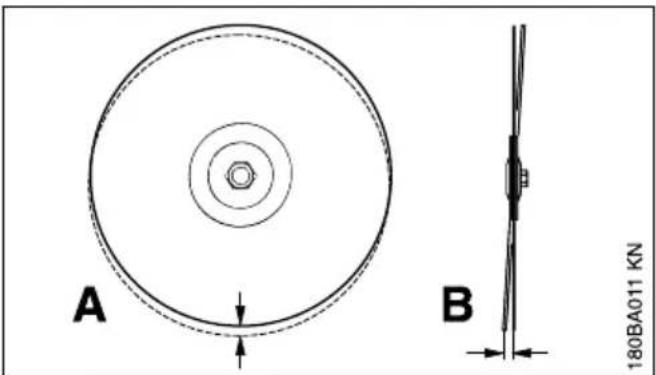

Înaintea montării verificați discurile abrazive utilizate dacă prezintă fisuri, rupturi, uzură a miezu-
lui, planeitate, oboseală a miezului, avarierea sau lipsa vreunui segment, semne de supraîncălzire, (modificarea culorii) și eventuala deteriorare a alezajului pinionului.
Nu utilizați niciodată discuri abrazive fisurate, sparte sau îndoite.
Discurile abrazive din diamant inferioare calitativ sau cele nepermise pot avea un joc în timpul debitării. Acest joc poate duce la frânarea puternică, respectiv prinderea respectivelor discuri abrazive din diamant – pericol de recul! Efectul de recul poate duce la răniri mortale. Se vor înlocui imediat discurile abrazive diamantate care prezintă trepidatie permanentă sau chiar și oca-zională.
Nu îndreptați un disc abraziv de diamant îndoit.
Nu utilizați discuri abrazive care au căzut pe sol – discurile avariate ar putea să se spargă – pericol de accident!
La discurile abrazive din rășini sintetice respec- tați data expirării.

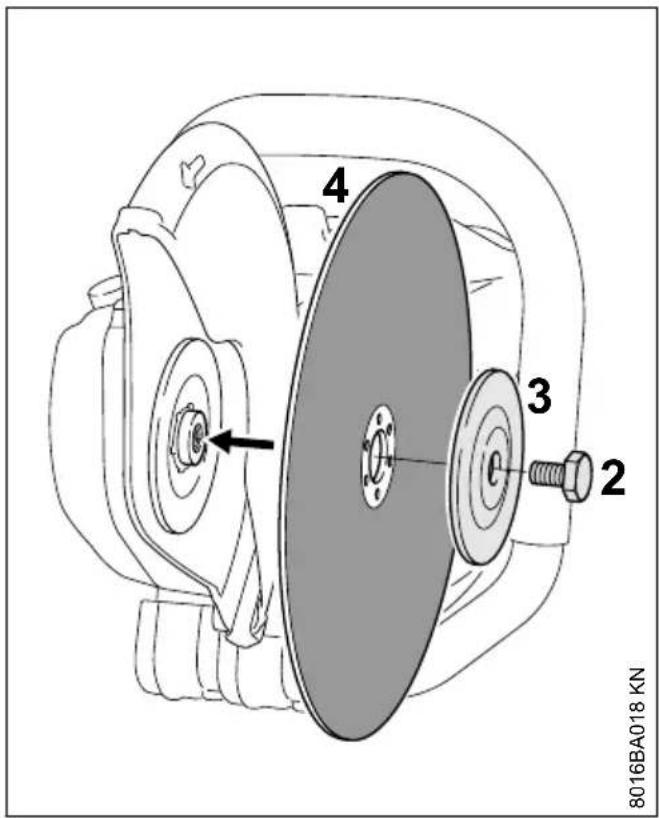

2.9.2 Montarea discurilor abrazive
Verificați pinionul utilajului de retezat, nu utilizați mașini de debitat cu pinionul avariat – pericol de accident!
La discurile abrazive de diamant respectați săge- țile de sens.
Pozitionați discul de presiune frontal – strângeți bine şurubul de tensionare – rotiți discul abraziv cu mâna, efectuând simultan un control vizual al circularității și planeității.
2.9.3 Depozitarea discurilor abrazive
Discurile abrazive se depozitează în mediu uscat, ferite de îngheț, pe suprafață netedă, la temperaturi constante – pericol de spargere și rupere!
Protejați permanent discurile abrazive de impactul cu podeaua sau cu alte obiecte.
2.10 Înaintea utilizării
Se verifică starea sigură de funcționare a mașini de debitat – atenție la capitolul corespunzător din manualul de utilizare:
– Pârghia de comutație și butonul blocator trebuie să fie ușor accesibile – după eliberare pârghia de comutație trebuie să revină în poziția de ieșire
2 Instructiuni de siguranță
- discul abraziv să corespundă materialului de debitat, să fie în stare ireproșabilă și corect montat (direcția de rotație, poziție fixă)
- pârghia de comutație trebuie să fie blocată când butonul blocator nu este apăsat
- pârghia de fixare poate fi poziționată ușor pe respectiv pe
- Nu se execută nici o modificare la dispozitivele de comandă și siguranță
- mânerele se mențin curate și uscate, se înde- părtează uleiul și murdăria – important pentru dirijarea mai sigură a mașinii de debitat
- Verificați contactele din compartimentul acumulatorului mașinii de debitat în privința prezenței corpurilor străine și a impurităților

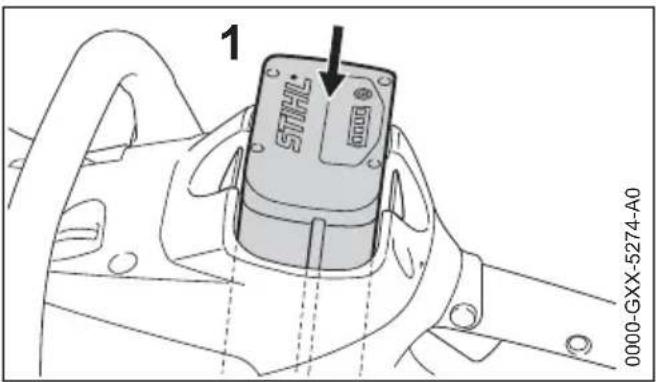

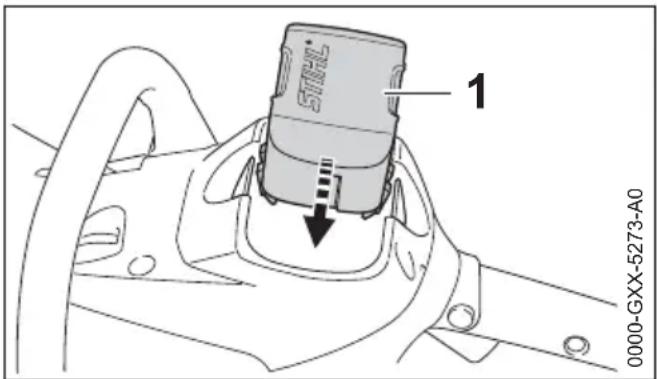

- montați corect accumulatorul – fixarea se va face cu un clinchet specific
- nu se vor utiliza acumulatoare defecte sau deformate
– se pregătește apă suficientă pentru aplicațiile umede
Maşina de debitat se utilizează numai când se găsește în stare sigură de funcționare – pericol de accident!
2.11 Porniți aparatul
Aveți grijă să țineți cu fermitate mașina de debitat numai pe bază nivelată, pe suport fix și rezistent – discul abraziv nu trebuie să atingă nici solul, nici orice alt obiect, și nici nu trebuie să se afle în tăietură.
Maşina de debitat va fi operată numai de o sin-gură persoană. În zona de lucru nu permiteți pre-zența altor persoane.
Pornirea se face după cum este descris în manualul de utilizare – vezi "Deconectarea utilajului".
Discul abraziv se mai rotește un timp după elibe- rarea pârghiei de comutație – pericol de rănire prin efectul de inerție!

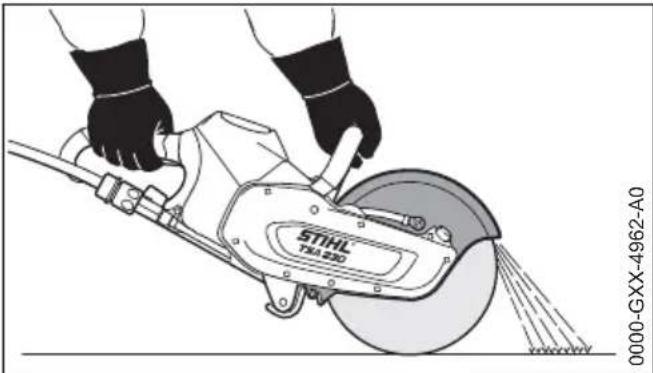

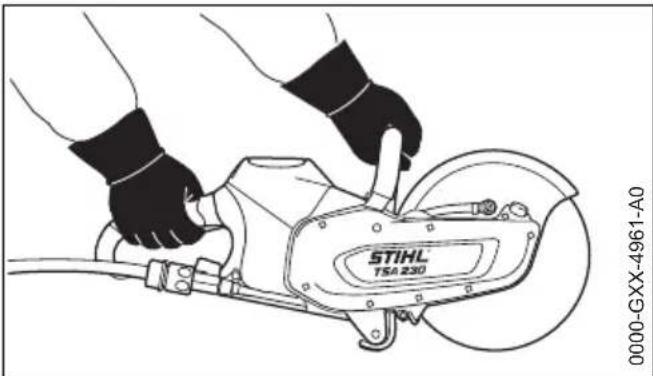

2.12 În timpul lucrului
Maşina de debitat se utilizează numai pentru debitarea manuală.
Asigurați întotdeauna o poziție sigură și stabilă.
Țineți strâns mașina de debitat, întotdeauna cu ambele mâini: Mâna dreaptă pe mânerul din spate – chiar și pentru stângaci. Pentru o dirijare mai sigură, mânerul tubular și mânerul se apucă ferm cu degetele mari.
Dacă mașina de debitat cu discul abraziv în rotație în sensul indicat de săgeată, se mișcă, ia naștere o forță care tinde să răstoarne utilajul.
Obiectul de prelucrat trebuie să fie așezat ferm, conduceți mașina de debitat spre materialul de lucru – nu invers.
Reglați corect apărătoarea discului abraziv: înde- părtați particulele de material dinspre utilizator și mașina de debitat.
Atenție la direcția de evacuare a particulelor de material.
În caz de pericol iminent, respectiv în caz de urgență, deconectați imediat utilajul, poziționați pârghia de fixare pe și extrageți acumulatorul.
română 2 Instructiuni de siguranță
Mențineți ordine în zona de lucru – atenție la obstacole, găuri și șanțuri.
Această mașină de debitat se pretează la lucrul în ploaie și umezeală. După încheierea lucrului, uscați separat mașina de debitat de accumulator în cazul umezirii acestora.
Nu lăsați mașina de debitat în ploaie.
Atenție la polei, umezeală, zăpadă, remorci, teren neuniform etc. – pericol de alunecare!
Nu lucrați singur – păstrați permanent o distanță care să permită alertarea prin strigăte către alte persoane, care să poată interveni în caz de urgență.
Este necesară o atenție mărită și precauție la purtarea căștii de protecție auditivă – deoarece percepția pericolului prin zgomote (tipete, tonuri de semnalizare etc.) este limitată.
Pauzele de lucru trebuie luate la momentele corespunzătoare pentru a evita oboseala și epui-zarea – pericol de accident!
Nu permiteți accesul altor persoane în zona de lucru – păstrați o distanță suficientă față de alte persoane pentru a le proteja de zgomot și pie- sele aflate în mișcare centrifugă.
Opriți de îndată lucrul dacă prezentați stări de greață, dureri de cap, tulburări de vedere (de ex. micșorarea câmpului vizual), tulburări de auz, amețeli, scăderea capacității de concentrare – pericol de accident!
În cazul în care mașina de debitat a fost supusă unei solicitări necorespunzătoare (de ex. prin lovire sau prăbușire), înainte de a fi folosit în continuare neapărat se va verifica starea sigură de funcționare – vezi și capitolul "Înaintea pornirii". Verificați în special funcționarea dispozitive-lor de siguranță. Nu utilizați în nici un caz în continuare mașinile de debitat care nu mai sunt sigure în funcționare. În caz de nesiguranță se va apela la serviciul de asistență tehnică.
Nu atingeți niciodată cu mâna sau cu altă parte a corpului discul abraziv aflat în rotație.
Verificați zona de lucru. Evitați pericolul avarierii tevilor și cablurilor electrice.
Nu utilizați maçina de debitat în apropierea materialelor și gazelor inflamabile.
Nu tăiați tevile, recipientele de tablă sau alte recipiente, dacă nu sunteți sigur că acestea nu conțin substanțe inflamabile.
Înaintea așezării mașinii de debitat pe sol și înainte de a părăsi mașina de debitat:
– deconectați utilajul

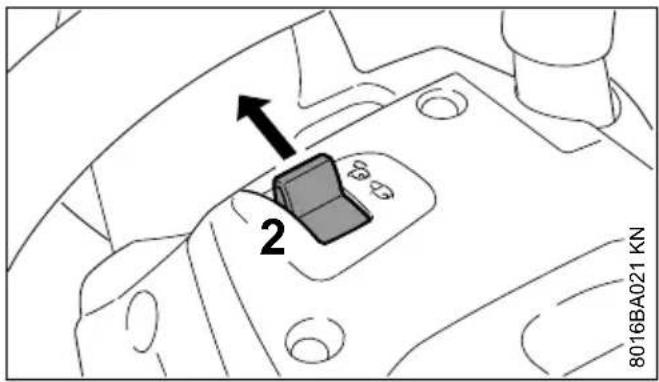

- Pozitionați pârghia de fixare pe
- așteptați până când discul abraziv se oprește sau până când la atingerea controlată a unei suprafețe dure (de ex. a unei plăci de beton) discul abraziv este frânat până la oprire

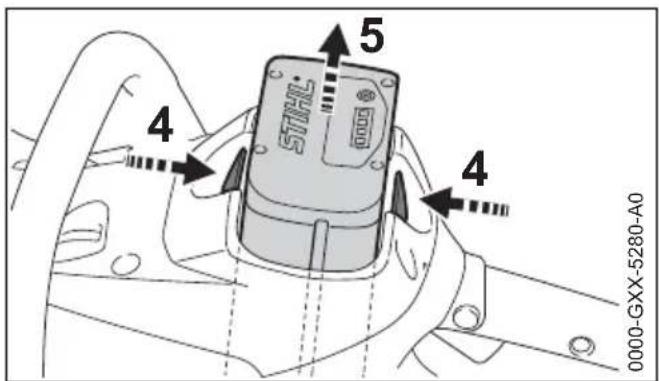

- Extragerea acumulatorului. Extragerea acumulatorului în timpul rotirii discului abraziv conduce la prelungirea efectului de inerție-pericol de rănire!
Verificați mai des discul abraziv – înlocuiti-l imediat dacă prezintă fisuri, convexități sau alte deteriorări (de ex. supraîncălzire) – prin rupere pericol de accident!
La modificarea comportamentului în procesul de tăiere (de ex. vibrații mai mari, putere mai redusă de tăiere), întrerupeți lucrul și eliminați cauzele schimbării de comportament.
Discul abraziv de poate încălzi în timpul debitării uscate. Nu atingeti discul abraziv care s-a oprit – pericol de ardere!
2.13 După lucru

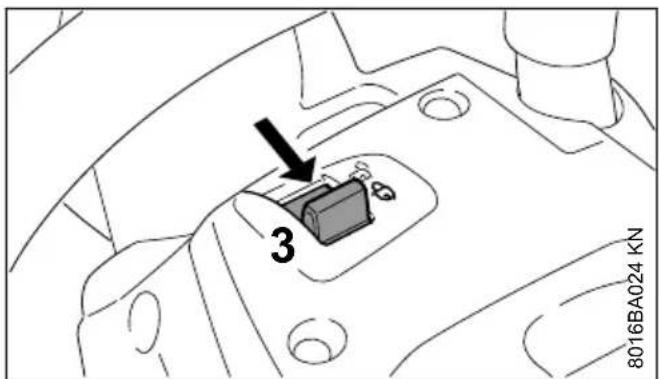

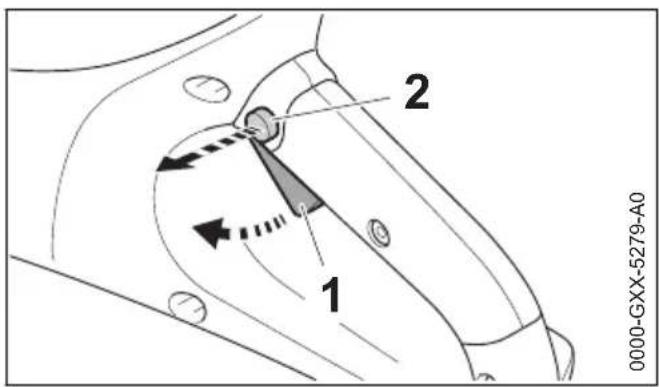

Deconectați utilajul, poziționați pârghia de fixare pe și scoateți accumulatorul din mașina de debitat.
INDICATIE
Dacă accumulatorul nu este extras există un risc de corodare a contactelor de conexiune de la nivelul mașinii de debitat și de la nivelul accumulatorului. Această coroziune poate cauza daune ireparabile la nivelul mașinii de debitat și la nivelul accumulatorului.
Uscați separat maçina de debitat de accumulator, în cazul umezirii acestora.
2.14 Stocarea
În cazul neutilizării, mașina de debitat se va depozita în așa fel încât să nu pună în pericol nicio persoană. Mașina de debitat se va asigura împotriva accesului neautorizat.
Depozitați mașina de debitat într-un spațiu uscat, pârghia de fixare poziționată pe și numai cu accumulatorul extras.
INDICATIE
Dacă accumulatorul nu este extras există un risc de corodare a contactelor de conexiune de la nivelul mașinii de debitat și de la nivelul accumulatorului. Această coroziune poate cauza daune ireparabile la nivelul mașinii de debitat și la nivelul accumulatorului.
Uscați separat maçina de debitat de accumulator, în cazul umezirii acestora.
2.15 Vibratii
O perioadă mai îndelungată de utilizare a motou- tilajului poate duce la afecțiuni ale circulației periferice a mâinilor induse de vibrații ("boala dege- telor albe").
Nu se poate stabili o durată general valabilă de utilizare deoarece aceasta depinde de mai mulți factori de influență.
Durata de utilizare este prelungită prin:
– Protecția mâinilor (mănuși călduroase)
- Pauze
Durata de utilizare este scurtată prin:
- tendință specială spre afecțiuni circulatorii (characteristici: adeseori degete reci, tremurături)
– temperaturi exterioare scăzute - intensitatea forței cu care se prinde utilajul (o forță prea mare împiedică circulația periferică)
În cazul unei utilizări periodice, de lungă durată a motoutilajului și la apariția repetată a semnelor caracteristice (de ex. tremurături ale degetelor) se recomandă un consult medical.
2.16 Întreținere și reparații
Înaintea efectuării tuturor lucrărilor de întreținere, curățare și reparații deconectați utilajul, poziționați pârghia de fixare pe și scoateți acumulatorul din mașina de debitat. La pornirea accidentală a discului abraziv apare –pericolul de rănire!
Efectuați în mod regulat întreținerea mașinii de debitat. Se vor efectua numai lucrările de întreținere și reparații descrise în manualul de utilizare. Toate celelalte lucrări vor fi executate de către serviciul de asistență tehnică.
Pentru executarea lucrărilor de întreținere și reparații, STIHL vă recomandă să vă adresați serviciului de asistență tehnică STIHL. Serviciile de asistență tehnică STIHL sunt instruite la intervale periodice de timp și vă pot pune la dispoziție documentația tehnică necesară.
Utilizați numai piese de schimb de înaltă calitate. În caz contrar se poate produce pericol de accidentare, respectiv de deteriorare a mașinii de debitat. Pentru orice nelămurire adresați-vă unui serviciu de asistență tehnică.
STIHL recomandă utilizarea pieselor de schimb originale STIHL. Datorită caracteristicilor lor acestea sunt optime pentru mașina de debitat și corespund cerințelor utilizatorului.
Nu procedați la nicio modificare a mașinii de debitat – prin aceasta siguranța ar putea fi periclitată – pericol de accident!
Verificați în mod regulat contactele electrice existente, cablurile de conexiune și ștecherul de rețea al încărcătorului în privința izolației ireproșabile și în privința îmbătrânirii (fragilității).
Componentele electrice, ca de ex. cablul de racord al încărcătorului trebuie să fie reparate, respectiv înlocuite numai de către specialiști electrotehnicieni.
3 Forte de reactie
Forțele de reacție cele mai des întălnite sunt forța de recul, de reacție și de retragere.
3.1 Recul
Pericol datorită reculului – reculul poate conduce la vătămări mortale.
În caz de recul (Kickback) mașina de debitat este aruncată brusc și incontrolabil înspre utilizator.
Efectul de reculul apare, de ex. în cazul în care discul abraziv
– rămâne prins – mai ales în segmentul superior
– la contactul prin frecare cu un obiect stabil, este puternic frânat
Reducerea pericolului efectului de recul
– printr-un mod de lucru precaut, corect
- maşina de debitat se ține cu ambele mâini și se apucă ferm
- pe cât posibil, tăierea nu se efectuează cu segmentul superior al discului abraziv. Discul abraziv se aduce în tăietură cu deosebită precauție, nu se rotește și nu se împunge în tăietură

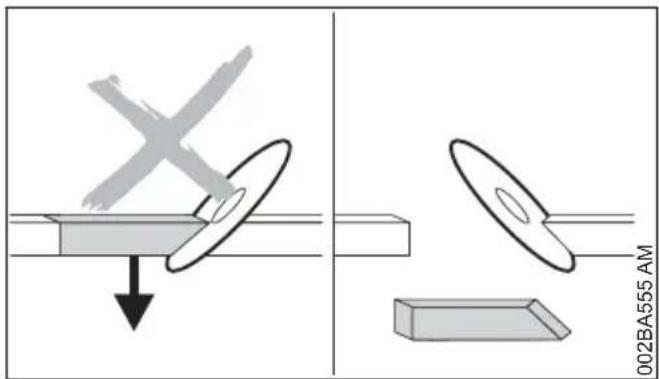

- evitați efectul de pană, partea separată prin tăiere nu trebuie să frâneze discul abraziv
- atenție întotdeauna la deplasarea obiectului de debitat sau la alte cauze care ar putea duce la închiderea tăieturii sau la prinderea discului abraziv
- fixați bine obiectul de prelucrat și sprijiniți-l în așa fel încât în timpul tăierii și după tăiere, rostul de tăiere să rămână deschis
- obiectele de tăiat nu trebuie să stea goale la interior și trebuie să fie asigurate contra depla- sării prin rostogolire, alunecare sau vibrație

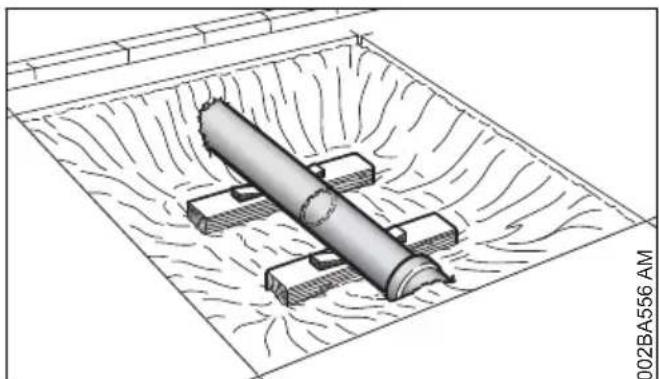

– teava simplă trebuie să fie susținută la modul stabil și rezistent, eventual prin pană – se va acorda întotdeauna atenție suportului și bazei de susținere – poate cădea material la distanță
– debitați cu discurile abrazive de diamant sub jet de apă
- În funcție de model, discurile abrazive din rășini sintetice sunt adecvate numai pentru debitarea uscată, respectiv pentru debitarea sub jet de lichid. Cu discurile abrazive din rășini sintetice destinate numai debitării umede, efectuați separarea sub jet de lichid
3.2 Retragerea

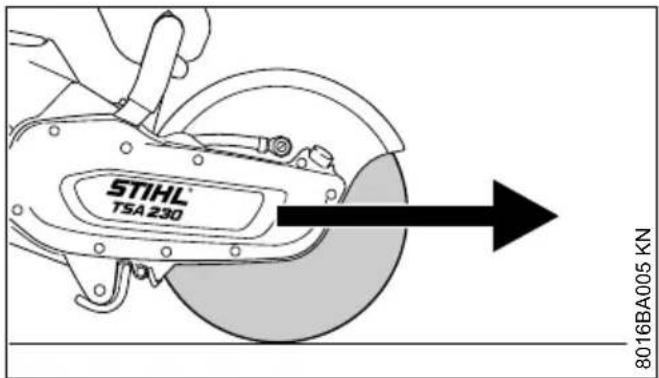

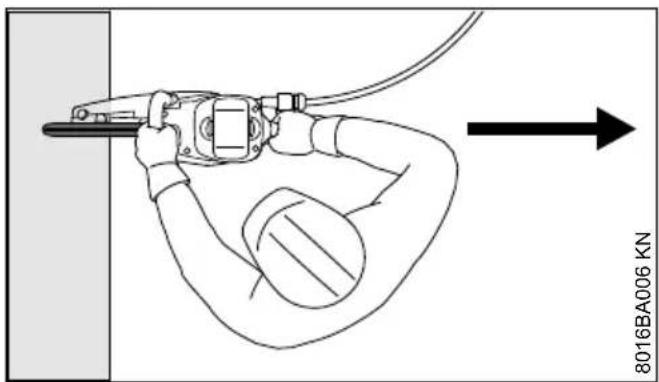

Maşina de debitat se retrage dinspre utilizator când discul abraziv atinge pe sus obiectul de debitat.
4 Tehnica de lucru
4.1 Debitare
Lucrați calm și precaut – numai în condiții de bună vizibilitate și cu lumină suficientă. Evitați pericolul pentru cei din jur – lucrați cu atenție.
Discul abraziv se conduce drept în tăietura de secționare, nu se așează pe o muchie sau în așa fel încât să fie solicitat unilateral.
Nu efectuați rectificare sau lustruire laterală.
În zona de basculare a discului abraziv nu trebuie să se găsească nici o parte a corpului. Trebuie să existe spațiu liber suficient, în special la lucrări în tranșee, caz în care se va amenaja
spațiu suficient pentru utilizator și pentru părțile care urmează a fi debitate.

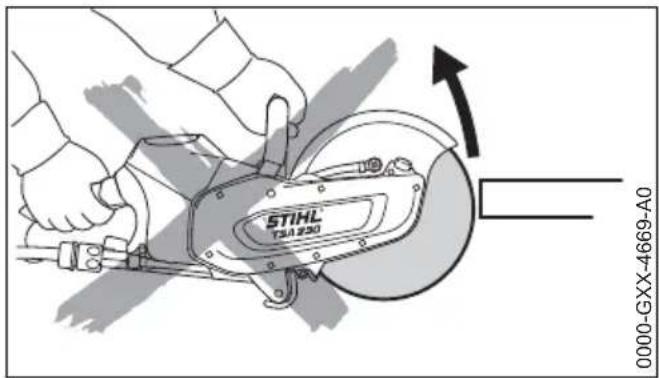

Nu lucrați prea aplecat în față și nu vă aplecați asupra discului abraziv.
Nu lucrați pe o scară – nici în locuri instabile – nu lucrați la o înălțime deasupra umărului – nici cu o singură mână – pericol de accidente!
Utilizați maçina de debitat numai pentru lucrări de debitare. Acesta nu este destinat ridicării sau deplasării obiectelor.
Nu apăsați asupra mașinii de debitat.
Mai întâi determinați direcția de debitare apoi așezați utilajul de debitare. Apoi direcția de debitare nu se mai modifică. Nu împingeți sau loviți mașina de debitat în rostul de separare – nu lăsați mașina de debitat să cadă în rostul de separare – pericol de rupere!
Discuri abrazive de diamant: În cazul unei puteri insuficiente de tăiere verificați starea de ascuțire a discului abraziv de diamant, dacă este necesar reascuțiți. În acest scop efectuați tăieri scurte în materialul abraziv ca de ex. granit, beton poros sau asfalt.
La capătul tăieturii utilajul de debitare nu mai este sprijinit în crestătură prin discul abraziv. Utilizatorul trebuie să preia forța de greutate a utilajului – Pericol de pierdere a controlului!
La debitarea oțelului: în urma particu- lelor de material ce ard pericol de incendiu!
Țineți la distanță apa și nămolul de electrocablurile străbătute de curent – pericol de curentare!
Introducerea discului abraziv în piesa de lucru trebuie să se realizeze prin tragere – nu prin culisare. Odată tăierea realizată, tăietura nu trebuie să fie corectată cu discul abraziv. Nu tăiați din urmă – rupeți punțile sau porțiunile de rupere lăsate (de ex. cu un ciocan).
La utilizarea de discuri abrazive diamantate, debitați sub jet de apă.
În funcție de model, discurile abrazive din rășini sintetice sunt adecvate numai pentru debitarea uscată, respectiv pentru debitarea sub jet de lichid.
La utilizarea discurilor abrazive din rășini sintetice, destinate exclusiv debitării umede, debitați sub jet de apă.
La utilizarea discurilor abrazive din rășini sintetice, destinate exclusiv debitării uscate, debitați
în mediu uscat. Dacă aceste discuri abrazive din rășini sintetice se vor debita însă sub jet de lichid, își vor pierde capacitatea de tăiere și se tocesc. În cazul când discurile abrazive de rășini sintetice se umezesc în timpul utilizării (de ex. prin urmele sau resturile de apă din țevi) – nu măriți presiunea de tăiere, păstrați-o constantă – pericol de rupere! Discul respectiv de rășini sintetice nu se mai utilizează.
5 Exemple de utilizare

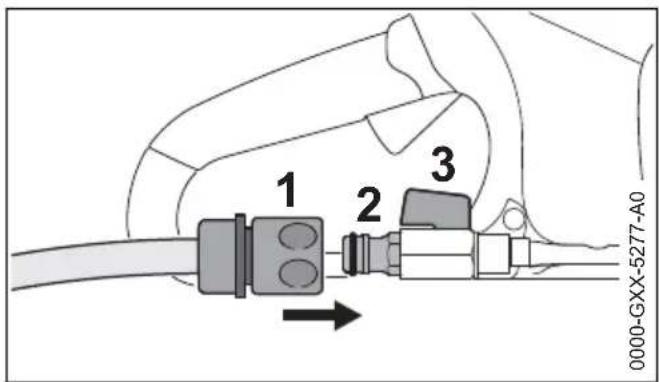

5.1 Racord la apă
- Racord de apă al mașinii de debitat pentru toate tipurile de alimentare cu apă
- Rezervor de apă sub presiune, de 10 l, pentru reținerea prafului
Folosiți apă curată pentru reținerea prafului.
5.2 Cu discurile abrazive de diamant se poate debita numai sub jet de apă
5.2.1 Creșterea durabilității tăișului și vitezei de tăiere
În general se adaugă apă discului abraziv.
5.2.2 Reținerea prafului
Adăugați peste discul abraziv o cantitate de apă de cel puțin 0,6 l/min.
5.3 Debitarea în mediu uscat, respectiv sub jet de apă la discurile abrazive din rășini sintetice – în funcție de model
În funcție de model, discurile abrazive din rășini sintetice sunt adecvate numai pentru debitarea uscată, respectiv pentru debitarea sub jet de lichid.
5.3.1 Discuri abrazive din rășini sintetice destinate numai debitării uscate
La sectionarea fără jet de apă purtați mască de protectie corespunzătoare.
În mediu de aburi și fum (de ex. la debitarea instalațiilor de racord) purtați mască de protectie a respirației.
română 5 Exemple de utilizare
5.3.2 Discuri abrazive din rășini sintetice destinate numai debitării sub jet de lichid
Utilizați discurile abrazive de debitare numai cu apă.
Pentru reținerea prafului, furnizați la discul abraziv o cantitate de apă de cel puțin 1 l/min. Pentru a nu reduce capacitatea de tăiere, furnizați la discul abraziv o cantitate de apă de cel puțin 4 l/min.
La încheierea operațiunii, pentru a scutura discul abraziv de apa aderentă lăsați-l să mai funcționeze la turația de lucru fără jet de lichid timp de cca. 3 până la 6 secunde.
5.4 La discurile abrazive din diamant și rășină sintetică respectați următoarele
5.4.1 Obiectele de sectionat
– nu trebuie să fie așezate pe partea concavă
- asigurati-le contra rostogolirii sau alunecării
- asigurati-le împotriva vibrațiilor
5.4.2 Piesele sectionate
Succesiunea secționărilor este importantă în cazul spărturilor, degajărilor etc. Ultima secțio- nare se execută întotdeauna astfel încât discul abraziv să nu se prindă iar piesa desprinsă să nu pună utilizatorul în pericol.
Dacă este necesar lăsați mici punți care să mențină piesa de secționat în poziția sa. Mai târziu spargeți aceste punți.
Înaintea sectionării finale a piesei determinați:
- greutatea piesei
– direcția de mișcare după separare
– dacă se găsește sub tensiune
La spargerea piesei asigurati-vă că persoanele care vă acordă ajutor, sunt în afara pericolului.
5.5 Debitați în mai mulți pași de lucru

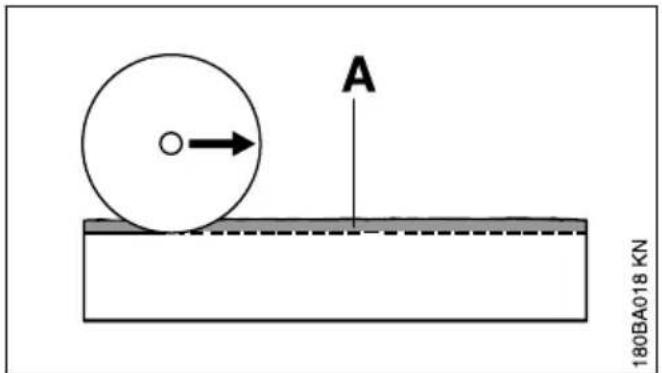

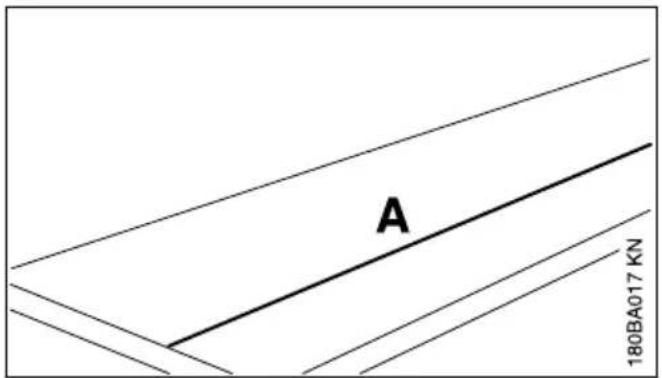

- marcați linia de separație (A)
- Lucrați de-a lungul liniei de separație. În cazul corecțiilor de direcție nu deformați muchia discului abraziv, ci repozitionați discul abraziv de fiecare dată – adâncimea de tăiere trebuie să fie de cel mult 2 cm cu ocazia aceluiași pas de lucru. Materialul mai gros se separă în mai mulți pași de lucru.
5.6 Debitarea plăcilor
- aşezati bine placa (spre ex. pe suport care să prevină alunecarea, pat de nisip)

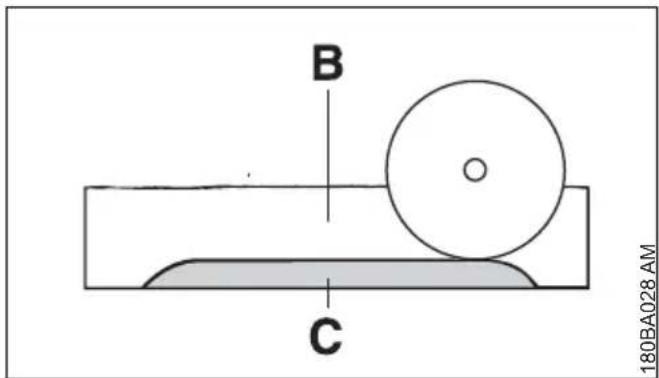

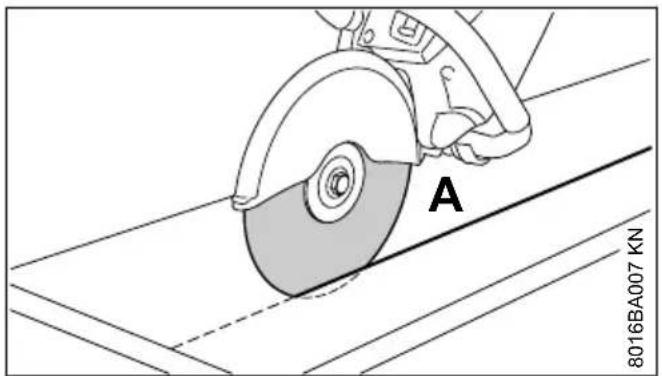

- practicați canalul de ghidare (A) de-a lungul liniei marcate
- adânciți rostul de tăiere (B)
▶ lăsați intacte benzile de rupere (C) - Placa se sectionează mai întâi la capetele tăieturii pentru ca materialul să nu se spargă
▶ Placa se rupe

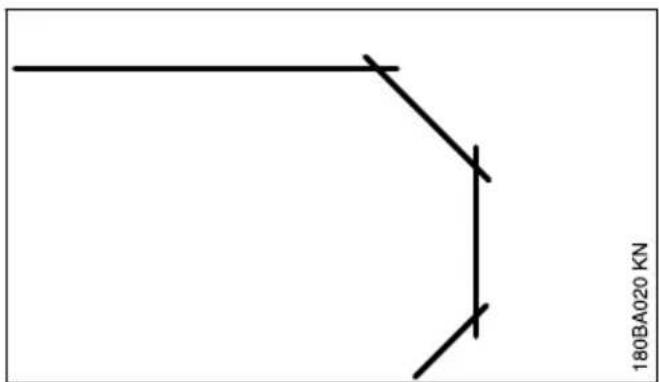

- Curbele se obțin în mai mulți pași de lucru – atenție ca muchia discului abraziv să nu se tocească

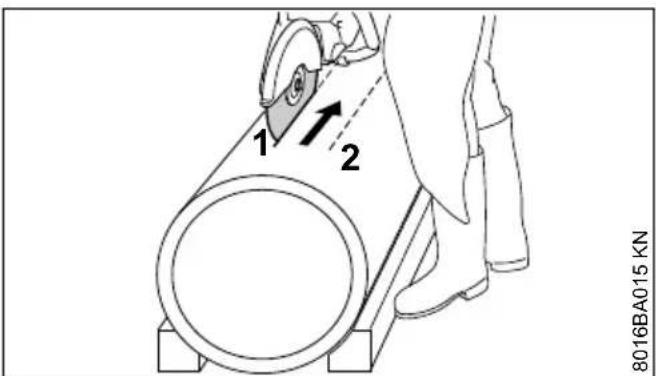

5.7 Separarea prin tăiere a țevilor, corpurilor rotunde și concave
- Asigurați tevile, ca și corpurile rotunde și concave contra vibrațiilor, alunecării și deplasării prin rostogolire
- Aveți grijă la căderea și greutatea porțiunii separate prin tăiere
- Stabiliti și indicați linia de separație, evitați armarea în special în direcția tăieturii de separație la această operațiune
- Stabiliti ordinea de executare a tăieturilor de separare
▶ Executați canalul de ghidare de-a lungul liniei de separatie marcate - Adânciți rostul de separație de-a lungul canalului de ghidare – respectați adâncimea de tăiere recomandată pentru pașii de lucru – pentru mici corecții de direcție nu deformați muchia discului abraziv, ci repozitionați discul abraziv de fiecare dată – lăsați eventual mici punți să țină în poziție portiunea care urmează să fie separată prin tăiere. Rupeți aceste punți după executarea ultimei tăieturi planificate
5.8 Tăierea țevii de beton
Modul de lucru depinde de diametrul exterior al tevii și de adâncimea de tăiere maximă posibilă pe care o poate realiza discul abraziv (A).
- Asigurați teava contra vibrațiilor, alunecării și deplasării prin rostogolire
- Tineți cont de greutatea, tensionarea și căde-rea portiunii care urmează să fie separată prin tăiere
- Stabiliti și marcați linia de tăiere
▶ Stabiliti ordinea de tăiere
Diametrul exterior este mai mic decât maxima adâncime de tăiere

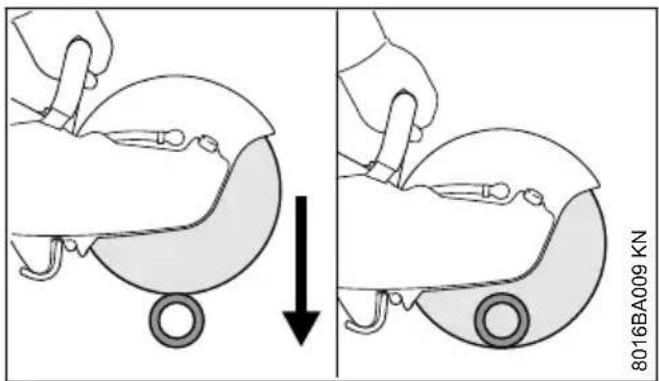

- Executați o singură tăietură de separare de sus în jos
română 5 Exemple de utilizare

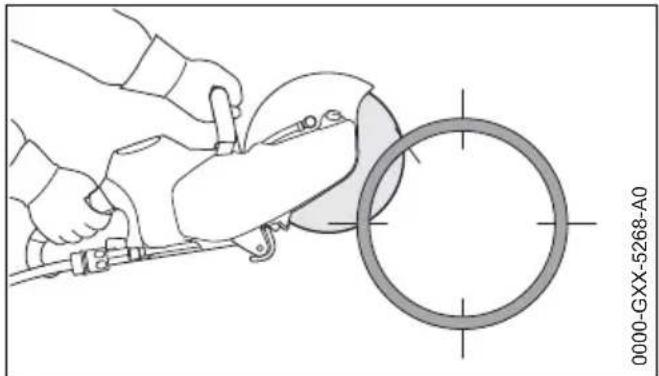

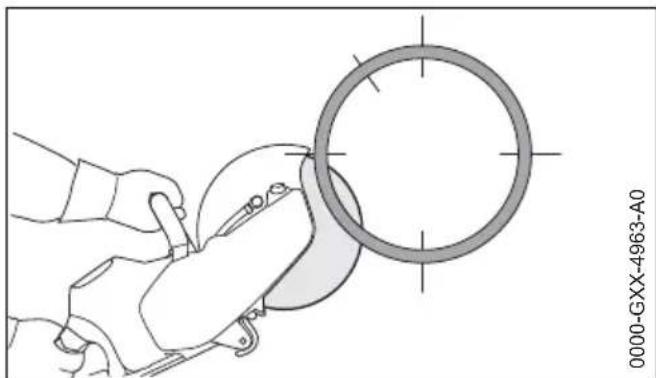

Diametrul exterior este mai mare decât maxima adâncime de tăiere
Mai întâi planificați, doar apoi executați. Sunt necesare mai multe tăieturi de separare – ordinea de execuție este importantă.

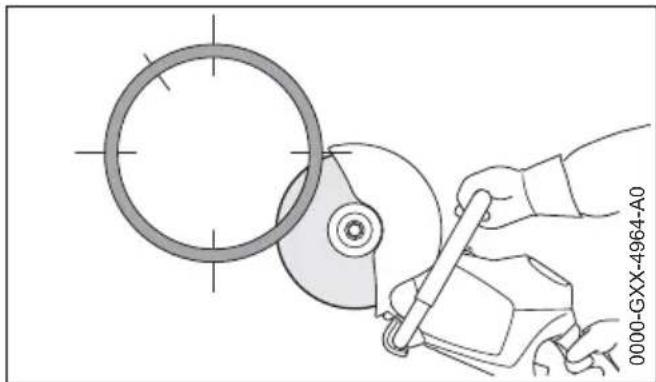

- începeti întotdeauna jos, lucrați cu segmentul superior al discului abraziv
- tăiați porțiunea inferioară pe partea contrară cu segmentul superior al discului abraziv
- prima tăietură laterală la partea superioară a jumătății de țeavă
▶ cea de-a doua tăietură laterală în zona marcată – în niciun caz nu tăiați în zona ultimei tăieturi, trebuie să vă asigurați de faptul că că poțiunea de țeavă care urmează să fie separată prin tăiere se ține bine
Executați ultima tăietură de sus doar când toate tăieturile portiunilor inferioare și laterale sunt realizate.

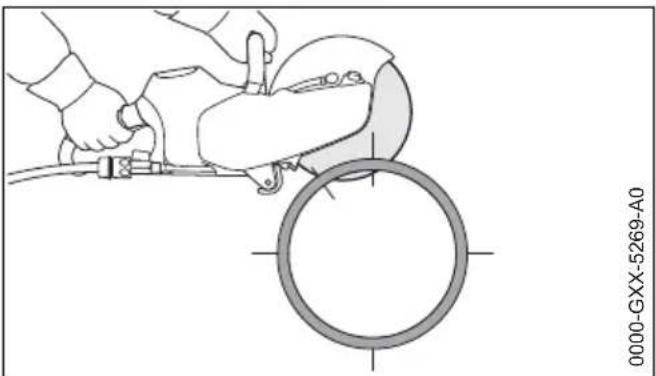

▶ ultima tăietură întotdeauna de sus (cca. 15 % din circumferința tevii)

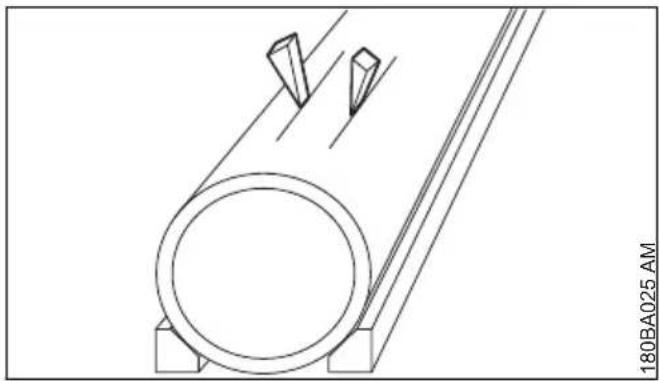

5.9 Teavă de beton – tăierea nișei
Ordinea de realizare a tăieturilor de separare (1 la 4) este importantă:
▶ tăiați mai întâi portiunile greu accesibile
Executați tăietura de separare întotdeauna astfel încât discul abraziv să nu se prindă
▶ Folosiți pană și / sau lăsați punte pe care să o puteți rupe după realizarea tăieturii
- dacă după realizarea tăieturii portiunea separată rămâne în nișă (din cauza penei sau punții întrebuințate), nu mai executați altă tăietură – rupeți portiunea separată prin tăiere
6 Discuri abrazive
Discurile abrazive sunt destinate în special separării libere în condiții de solicitare foarte mare.
Din acest considerent, folosiți numai discuri abrazive aprobate și marcate ca atare pentru utilizare la aparate care se țin în mână, conform EN 13236 (diamant) sau EN 12413 (fibră sintetică). Atenție la turația maximă a discului abraziv – pericol de accident!
Discurile abrazive concepute de STIHL împreună cu producători de renume de discuri abrazive sunt de o mare calitate și corespund cu exactitate scopului de utilizare destinat, precum și puterii motorului mașinii de debitat.
Dețin în permanență o excelentă calitate.
6.1 Transport și depozitare
- în timpul transportului și depozitării nu expuneți discurile abrazive radiațiilor solare directe sau altor surse de căldură.
– evitați şocurile și loviturile - păstrați discurile abrazive în mediu uscat și pe cât posibil la o temperatură constantă, pe o
suprafață netedă în poziție orizontală, în ambalajul original
- nu depozitați discurile abrazive în apropierea unor fluide agresive
- păstrați discurile abrazive la adăpost de îngheț

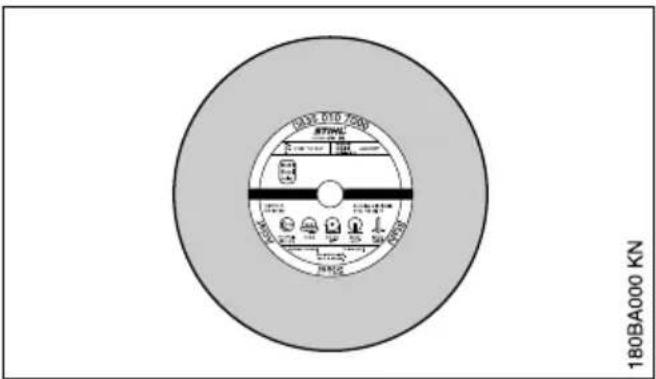

7 Discuri abrazive din rășini sintetice
Discurile abrazive din rășini sintetice sunt cunos-cute și sub denumirea de discuri abrazive armate.
Tipuri:
- pentru utilizare uscată
- pentru utilizare umedă
Alegerea și utilizarea corectă a discurilor abrazive din rășină sintetică asigură eficacitate și determină o uzură redusă. Pentru o bună alegere vă ajută codul de pe etichetă.
În funcție de model discurile abrazive din rășini sintetice STIHL sunt adecvate pentru seționa-rea următoarelor materiale:
- piatră
- tevi turnate ductile
- Oțel; Discurile abrazive din rășină sintetică STIHL nu sunt utilizabile la secționarea șinelor de cale ferată.
- Otel inoxidabil
Nu debitați alte materiale – pericol de accidente!
română 8 Discurile abrazive de diamant
8 Discurile abrazive de diamant
Pentru utilizare umedă.
Alegerea și utilizarea corectă a discurilor abrazive din diamant asigură eficacitate și determină o uzură redusă. Pentru o bună alegere vă ajută codul de pe
- etichetă
- ambalaj (tabel cu recomandări de utilizare)
În funcție de model discurile abrazive din diamant STIHL sunt adecvate pentru sectionarea următoarelor materiale:
- asfalt
- beton
- piatră (piatră dură)
- beton abraziv
- beton moale
– cărămidă din argilă - tuburi din argilă
Nu debitați alte materiale – pericol de accidente!
Nu folosiți niciodată cu partea laterală discul abraziv diamantat, întrucât se prinde în tăietură și produce recul puternic – pericol de accidente!
8.1 Coduri
Codul este o combinație de până la patru caractere formate din litere și cifre:
- Literele indică domeniul principal de utilizare a discului abraziv
- Cifrele indică clasa de putere a discurilor abrazive din diamant STIHL.

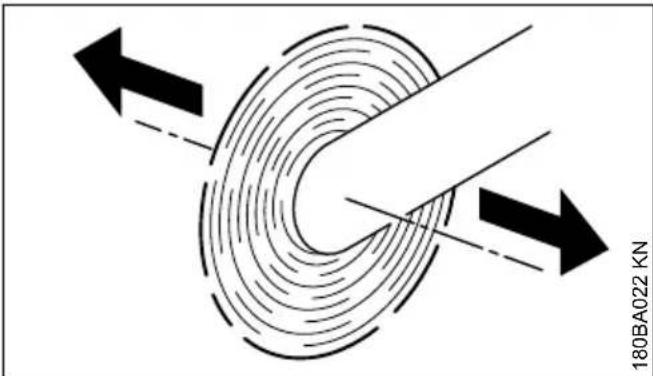

8.2 Concentricitatea și planeitatea
Un lagăr ireproșabil al pinionului mașinii de debitat este determinant pentru durata mare de viață și funcționarea eficientă a discului din diamant.
Utilizarea discului abraziv la o maşină de debitat având lagărul pinionului defect poate duce la devieri ale concentricității și planeității.
O deviere prea mare a concentricității (A) solicită anumite segmente de diamant care se vor încălzi. Acest lucru conduce la fisuri produse de tensiune în discul de bază sau la recoacere.
Devierile de planeitate (B) produc o mai mare solicitare prin căldură și rosturi mai mari la tăie-turi.
8.3 Înlăturarea defectiunilor în funcționare
8.3.1 Discul abraziv
| Eroare | Cauză Remediere | |
| Muchiile sau suprafețele secționate prezintă murdărie, tăietura deviatăUzură puternică în partea segmentelor | Deviere de concentricitate sau planeitateDiscul abraziv prezintă bătaie axială | Apelați la serviciul de asistență tehnică ^1) Utilizați un nou disc abraziv |
| Muchiile prezintă murdărie, tăietura deviată, putere insuficiență de secționare, apariția scânteilor | Discul abraziv este tocit; tăiș aplicat la discurile abrazive pentru piatră | Ascuțiți discul abraziv pentru piatră prin scurte tăieturi în material abraziv; discul abraziv pentru asfalt se va înlocui cu un nou disc abraziv |
| Putere de secționare insuficiență, uzură crescută a segmentului | Discul abraziv se rotește în direcție greșită | Montați discul abraziv în direcția corectă de rotație |
| Fisuri exterioare sau interioare în discul de bază și segment | Suprasolicitare Utilizați un nou disc | abraziv |
| Uzura miezului Tăierea într-un m | material necore-spunzător | Utilizați un nou disc abraziv; atenție la straturile secționate ale diverselor materiale |

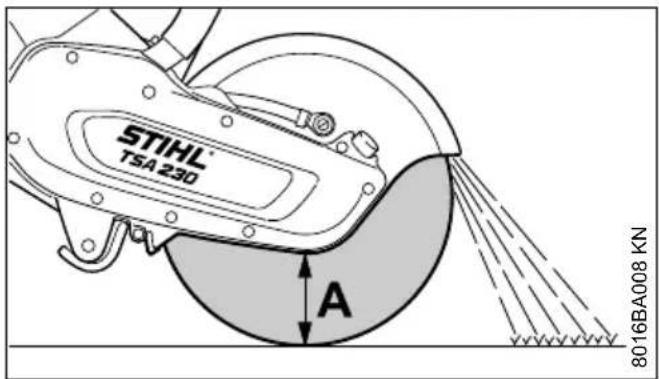

8.3.2 Uzura miezului
La sectionarea platelajului de carosabil nu pătrundeți în stratul portant (adeseori cufundat în pietriș) – sectionarea în pietriș poate fi recunoscută după praful degajat de culoare deschisă – deoarece determină o mare uzură a miezului – pericol de rupere!
8.3.3 Tăiș aplicat, ascuțire
Tăișul aplicat se formează ca o depunere gri deschis pe partea superioară a segmentului din diamant. Această depunere se suprapune di- mantului din segmente și tocește segmentele.
Tăișurile aplicate se pot forma:
- în cazul unui material de tăiat extrem de dur, de ex. granit
– în cazul unei utilizări necorespunzătoare, de ex. forța prea mare de avans
Tăișurile aplicate sporesc nivelul de vibrații, reduc capacitatea de secționare și determină formarea scânteilor.
La primul semnal de apariție a tăișului aplicat, "ascuțiți" imediat discul abraziv din diamant – secționând pentru scurt timp un material abraziv ca de ex. gresie, beton poros sau asfalt.
română 9 Montarea / înlocuirea discului abraziv
Adaosul de apă împiedică formarea tăișului aplicat.
Dacă se lucrează în continuare cu segmente tocite, acestea se pot înmuia în urma emisiei mari de căldură – discul de bază se recoace și își pierde rezistența – acest lucru duce la tensionări care pot fi ușor recunoscute după mișcările pendulare ale discului abraziv. Nu utilizați în continuare discul abraziv – pericol de accident!
9 Montarea / înlocuirea dis- cului abraziv
Montarea, respectiv înlocuirea se va efectua numai atunci când utilajul este oprit – pârghia de fixare a fost trecută în poziția ☐, accumulatorul a fost scos.

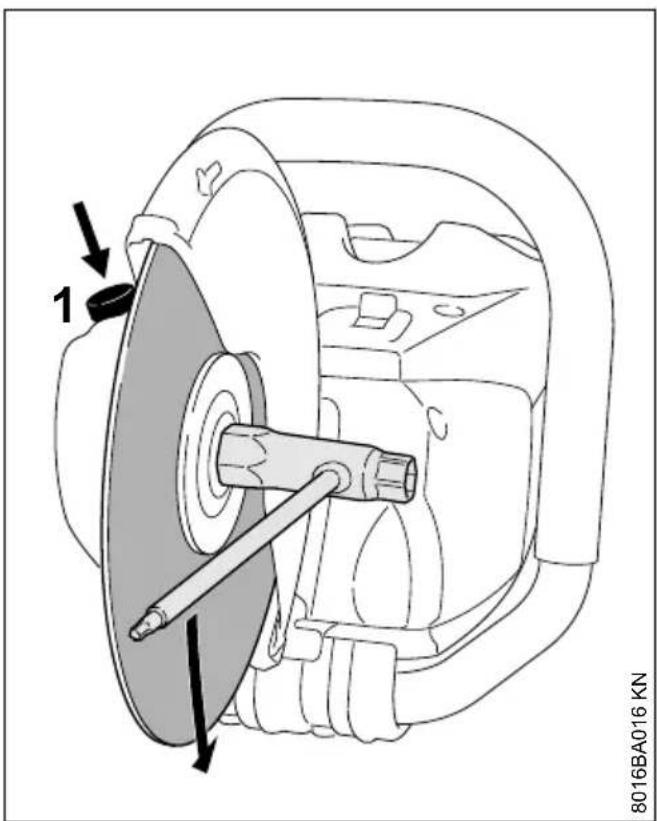

9.1 Demontarea discului abraziv
▶ Blocatorul axului (1) se apasă și se menține apăsat
▶ Roțiți arborele cu o cheie universală până când obțineți blocarea arborelui
- Slăbiti şurubul cu cap hexagonal (2) cu ajutorul cheii universale
▶ Eliberați blocatorul axului și deşurubați şurubul cu cap hexagonal (2)
▶ Scoateți discul de presiune frontal (3) și separați discul abraziv de arbore
10 Racordarea electrică a încărcătorului română

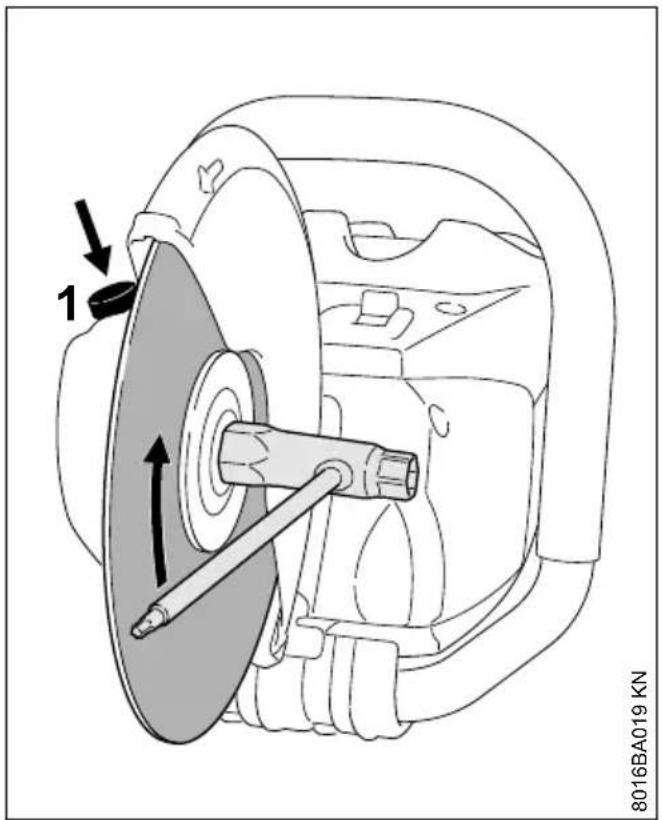

9.2 Montarea discului abraziv
▶ Montați discul abraziv (4)
AVERTISMENT
La discurile abrazive de diamant respectați săge- tile de sens.
- Aşezati discul abraziv (3) astfel încât marca-jul "TOP SIDE" să devină vizibil
▶ Introduceti şurubul cu cap hexagonal (2)
▶ Blocatorul axului (1) se apasă și se menține apăsat
▶ Roțiți arborele cu o cheie universală până când obțineți blocarea arborelui
Strângeți ferm şurubul cu cap hexagonal cu ajutorul cheii universale – la utilizarea cheii dinamometrice pentru momentul de rotație vezi "Date tehnice"
AVERTISMENT
Nu utilizați simultan două discuri abrazive – din cauza uzurii neuniforme – pericol de rupere și rănire!
10 Racordarea electrică a încărcătorului
Tensiunea de rețea și tensiunea de lucru trebuie să fie corespunzătoare.
- introduceti stecherul de rețea (1) în priza (2)
După conectarea încărcătorului la sursa de alimentare cu curent va avea loc un autotest. În timpul acestul procedeu se va aprinde dioda (1) de la încărcător timp de cca. 1 secundă în culoarea verde, apoi roșu și se va stinge din nou.
11 Încărcați acumulatorul
La livrare accumulatorul nu este complet încărcat.
Se recomandă încărcarea completă a accumulatorului înainte de prima punere în funcțiune.
Se racordează încărcătorul la sursa de alimentare – tensiunea de rețea trebuie să corespundă tensiunii de lucru a încărcătorului – vezi "Racordarea electrică a încărcătorului"
Folosiți încărcătorul numai în încăperi închise și uscate, la temperaturi ambiante de +5 °C până la +40 °C (41° F până la 104° F).
Încărcați doar accumulator uscat. Orice accumulator umed se va lăsa să se usuce înainte de a se proceda la încărcare.
- împingeți acumulatorul (1) în încărcătorul (2) până sesizați prima treaptă – apoi apăsați-l până la limită
După montarea accumulatorului luminează dioda (3) de la încărcător – vezi capitolul "Diodele de la încărcător".
Procesul de încărcare demarează în momentul în care diodele (4) la accumulator luminează în culoarea verde – vezi "Diodele de la accumulator".
Durata încărcării depinde de diverși factori cum sunt starea accumulatorului, temperatura mediului ambiant, etc. și poate diferi din această cauză de duratele de încărcare specificate.
În timpul lucrului accumulatorul din utilaj se încălzește. Dacă în încărcător se introduce accumulator cald, înaintea încărcării poate fi necesară răcirea accumulatorului. Procesul de încărcare va începe abia după ce accumulatorul este răcit. Timpul de încărcare se va prelungi din cauza timpului de răcire.
În timpul procesului de încărcare accumulatorul și încărcătorul se încălzesc.
11.1 Încărcătoare AL 300, AL 500
Încărcătoarele AL 300 și AL 500 sunt echipate cu un ventilator pentru răcirea accumulatorului.
11.2 Încărcător AL 100
Încărcătorul AL 100 va aștepta în timpul procedeului de încărcare până când accumulatorul se va răci de la sine. Răcirea accumulatorului va avea loc prin căldura cedată către mediul înconjurător.
11.3 Sfârşitul încărcării
Dacă accumulatorul este complet încărcat, încărcătorul se oprește automat, astfel:
– diodele de la accumulator se sting
– dioda de la încărcător se stinge
- ventilatorul încărcătorului se oprește (dacă există în încărcător)
La finalul încărcării acumulatorul încărcat se va extrage din încărcător.
12 Diodele de la accumulator română
12 Diodele de la accumulator
Patru LED-uri indică starea de încărcare a acumulatorului, precum și problemele apărute la accumulator sau la aparat.
- apăsați tasta (1) pentru a activa afișajul – afișajul se va stinge automat după 5 secunde
LED-urile pot lumina permanent, respectiv lumina intermitent, verde sau roşu.
LED luminează permanent verde.
LED luminează intermitent verde.
LED luminează permanent roşu.
LED luminează intermitent roşu.
12.1 La încărcare
LED-urile indică procesul de încărcare prin luminare permanentă sau luminare intermitentă.
La încărcare capacitatea care tocmai se încarcă este indicată prin luminarea intermitentă verde a unui LED.
other
| Range (%) | White Square | Gray Square | |---|---|---| | 0 - 20 % | □ | □ | | 20 - 40 % | □ | □ | | 40 - 60 % | □ | □ | | 60 - 80 % | □ | □ | | 80 - 100 % | □ | □ |Când procesul de încărcare este încheiat, LEDurile de la accumulator se deconectează în mod automat.
Dacă LED-urile de la accumulator luminează permanent sau luminează intermitent roșu – vezi capitolul "Dacă LED-urile roșii luminează permanent/intermitent".
12.2 În timpul lucrului
- apăsați tasta (1) pentru a activa afișajul – afișajul se va stinge automat după 5 secunde
LED-uri verzi indică starea de încărcare prin luminare permanentă sau intermitentă.
heatmap
| Range | 0 - 20 % | 20 - 40 % | 40 - 60 % | 60 - 80 % | 80 - 100 % | | :--- | :--- | :--- | :--- | :--- | :--- | | Dark Grey Square | □ | □ | □ | □ | □ | 3901BA016 KN (labeled) |Dacă LED-urile de la accumulator luminează permanent sau luminează intermitent roșu – vezi capitolul "Dacă LED-urile roșii luminează permanent/intermitent".
12.3 Dacă LED-urile roşii luminează permanent / intermittent
| A 1 | LED luminează permanent roșu: | Accumulatorul este prea cald 1) 2)/rece 1) |
| B 4 | LED-uri pâlpâie cu roșu: | Defect de funcționare la accumulator 3) |
| C 3 | diode luminează permanent roșu: | Utilajul prea cald – lăsați-l să se răcească |
| D 3 | LED-uri pâlpâie cu roșu: | Defect de funcționare la aparat 4) |

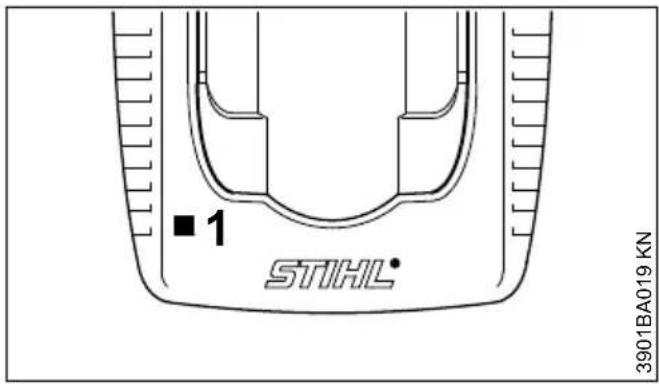

13 Diodele de la încărcător
Dioda (1) de la încărcător poate lumina permanent în culoarea verde sau pâlpâi în culoarea roşu.
13.1 Lumina verde permanentă ...
... poate avea următoarele explicații:
- se încarcă
- este prea cald și înainte de încărcare trebuie să se răcească
Vezi de asemenea "Diodele de la accumulator".
Dioda verde de la încărcător se stinge de îndată ce accumulatorul este complet încărcat.
13.2 Lumina roşie intermitentă ...
... poate avea următoarele explicații:
- lipsa contactului electric între accumulator și încărcător – se va extrage accumulatorul și se va monta la loc
- Defect de functionare la accumulator – vezi de asemenea "Diodele de la accumulator"
- Defect de functionare la aparatul de încărcare
- trebuie verificat la un serviciu de asistență tehnică. STIHL vă recomandă serviciul de asistență tehnica STIHL
14 Alimentarea cu apă
Doar în cazul debitării umede:
▶ Racordarea furtunului la rețeaua de apă
▶ Culisați cuplajul (1) pe racordul de furtun (2)
- Pentru racordarea la rețeaua de apă, deschi-deți robinetul de apă
Înainte de începerea lucrărilor, deschideți robinetul de blocare (3) și lăsați să curgă apă peste discul abraziv
Prin intermediul robinetului de blocare (3) se poate regla cantitatea de apă.
După lucru:
▶ deconectați utilajul
- Închideți robinetul de blocare (3)
▶ Deconectați maçina de debitat de la rețeaua de apă
Alimentarea cu apă poate fi realizată și prin intermediul rezervorului de apă sub presiune (accesorii speciale).
15 Pornirea utilajului
La livrare accumulatorul nu este complet încărcat.
Se recomandă încărcarea completă a acumulatorului înainte de prima punere în funcțiune.
Înainte de utilizarea accumulatorului îndepărtați capacul alezajului accumulatorului, dacă este necesar, apăsând simultan ambele pârghii blocatoare – capacul se va debloca – extrageți capacul
15.1 Montarea accumulatorului
- Introduceți acumulatorul (1) în alezajul utilajului – acumulatorul va aluneca în alezaj – apăsați-l ușor până când se va fixa cu un clinchet specific – acumulatorul trebuie să formeze corp comun cu muchia superioară a carcasei
15.2 Porniți aparatul
- Deblocați aparatul pentru aceasta poziționați pârghia de fixare (2) la 📋
- Adoptați o poziție sigură și stabilă
- Adoptați o poziție dreaptă – țineți relaxat utilajul
- Discul abraziv nu trebuie să atingă niciun obiect și nici solul
- Prindeți aparatul cu ambele mâini – mâna stângă pe mânerul tubular – mâna dreaptă în zona de prindere (3) a mânerului spate

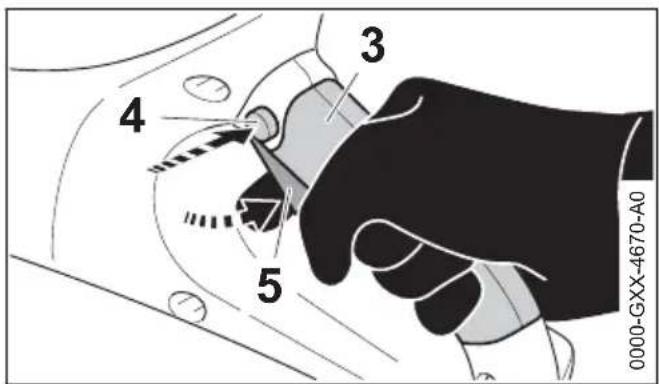

▶ Apăsați butonul de blocare (4)
Se apasă și se menține apăsată pârghia de comutare (5) – motorul funcționează
Motorul va funcționa numai când pârghia de fixare (2) este poziționată pe ☐ și butonul de blocare (4) și pârghia de comutare (5) sunt simultan acționate.
16 Deconectarea utilajului
▶ Eliberați pârghia de comutare (1) și butonul de blocare (2)
- Pozitionați pârghia de fixare (3) pe ⏻ – utilajul este asigurat împotriva conectării
În timpul pauzelor și la finalul lucrului, acumulatorul va fi extras din utilaj.
INDICATIE
Dacă accumulatorul nu este extras există un risc de corodare a contactelor de conexiune de la nivelul mașinii de debitat și de la nivelul accumulatorului. Această coroziune poate cauza daune ireparabile la nivelul mașinii de debitat și la nivelul accumulatorului.
16.1 Extragerea accumulatorului
- Apăsați simultan ambele pârghii blocatoare (4) – accumulatorul (5) se deblochează
▶ Scoateți accumulatorul (5) din carcasă
În cazul neutilizării, utilajul se va depozita în așa fel încât să nu pună în pericol nicio persoană.
Utilajul se va asigura împotriva accesului neautorizat.
17 Depozitarea utilajului
▶ Pozitionați pârghia de fixare pe 🔒
▶ Extragerea accumulatorului
▶ Scoateți discul abraziv
- Curățați temeinic utilajul, în special fantele de aspiratie a aerului
18 Instructiuni de întreținere și îngrijire
- Depozitați utilajul la loc uscat și sigur. Protejați utilajul împotriva utilizării neautorizate (de ex. de către copii)
INDICATIE
Dacă accumulatorul nu este extras există un risc de corodare a contactelor de conexiune de la nivelul mașinii de debitat și de la nivelul accumulatorului. Această coroziune poate cauza daune ireparabile la nivelul mașinii de debitat și la nivelul accumulatorului.
17.1 Capac pentru alezajul acumulatorului (accesoriu special)
Capacul protejează alezajul accumulatorului împotriva murdăririi.
▶ La finalul utilizării împingeți capacul (1) în alezaj până când capacul se fixează cu un zgomot specific
17.2 Depozitarea accumulatorului
- extrageți acumulatorul din utilaj, respectiv încărcător
- depozitați-l în spații închise și uscate și într-un loc asigurat. Protejați utilajul împotriva utilizării neautorizate (de ex. de către copii) și contra murdăririi
- nu depozitați rezervele de accumulator neutilizate – utilizati- le alternativ
Pentru o durată de viață optimă, depozitați acumulatorul la o stare de încărcare de cca. 30 %.
17.3 Depozitarea încărcătorului
▶ Extragerea accumulatorului
▶ scoateți stecherul de rețea
- depozitați încărcătorul în spații închise și uscate și într-un loc asigurat. Protejați utilajul împotriva utilizării neautorizate (de ex. de către copii) și contra murdăririi
18 Instructiuni de întreținere și îngrijire
| Indicațiile se referă la condiții normale de funcționare. În cazul unor condiții grele de lucru (căderi masive de praf etc.) și timpi zilnici de lucru mai îndelungați, intervalele date se reduc cores-punzător.Înaintea efectuării operațiunilor asupra utilajului, poziționați maneta de fixare la ☐ și scoateți acumulatorul. | înaintea începerii lucrului | după finalul lucrului resp. zilnic | săptămânal | lunar | anual | la defectiune | la deteriorare | la nevoie | |
| Utilaj complet Control vizual (stare) X | |||||||||
| curățare X | |||||||||
| Mânere de comandă (manetă de fixare, buton de blocare și manetă de acționare) | Verificare funcțională X | ||||||||
| curățare XX | |||||||||
| Orificiu de aspirație pentru aerul de răcire | Verificare vizuală X | ||||||||
| curățare X | |||||||||
| Şuruburi și piulițe accesibile | se strâng X | ||||||||
| Acumulator Verificare vizuală XXX | |||||||||
| scoateți X | |||||||||
| Indicațiile se referă la condiții normale de funcționare. În cazul unor condiții grele de lucru (căderi masive de praf etc.) și timpi zilnici de lucru mai îndelungați, intervalele date se reduc cores-punzător.Înaintea efectuării operațiunilor asupra utilajului, poziționați maneta de fixare la ți și scoateți acumulatorul. | înaintea începerii lucrului | după finalul lucrului resp. zilnic | săptămânăl | lunar | anual | la defecțiune | la deteriorare | la nevoie | |
| Alezajul accumulatorului cu | rățare X X | ||||||||
| verificare X X | |||||||||
| racordul de apă, sistemul de apă | verificare X X | ||||||||
| Revizie prin Serviciul de asistență tehnică1) | X | ||||||||
| Discul abraziv verificare X | X X | ||||||||
| înlocuire X X | |||||||||
| Placa de ghidare (partea inferioară a utilajului) | verificare X | ||||||||
| înlocuire1) | X X | ||||||||
| Etichetă de siguranță înlocuire X | |||||||||
| 1)STIHL vă recomandă distribuitorul de specialitate STIHL | |||||||||
19 Minimizarea uzurii și evita- rea pagubelor
Respectarea datelor acestui manual de utilizare duce la evitarea uzurii considerabile și avarierii aparatului.
Exploatarea, întreținerea și depozitarea utilajului trebuie să se facă așa cum este descris în acest manual.
Utilizatorul este responsabil pentru toate pagubele apărute ca urmare a nerespectării instrucțiunilor de siguranță, utilizare și întreținere. Acest lucru este valabil în special pentru:
- modificări ale produsului care nu sunt aprobate de către STIHL
- utilizarea uneltelor și accesoriiilor care nu sunt aprobate, corespunzătoare sau sunt calitativ inferioare
- utilizarea necorespunzătoare a utilajului
- utilizarea utilajului la evenimente sportive sau concursuri
- pagube provocate de continuarea utilizării utilajului cu piese defecte
19.1 Lucrări de întreținere
Toate lucrările prezentate în capitolul „Instrucțiuni de întreținere și îngrijire“ trebuie executate la intervale periodice. Atunci când aceste lucrări
nu pot fi executate de câtre utilizator, se va solicita un serviciu de asistență tehnică.
Pentru executarea lucrărilor de întreținere și reparații, STIHL vă recomandăm să vă adresați serviciului de asistență tehnică STIHL. Serviciile de asistență tehnică STIHL sunt instruite la intervale periodice de timp și vă pot pune la dispoziție documentația tehnică necesară.
În cazul omiterii acestor lucrări sau executării necorespunzătoare, pot apărea pagube pentru care este răspunzător utilizatorul. Printre acestea se numără:
– defectiuni ale electromotorului ca urmare a întreținerii neexecutate la timp sau executate insuficient (de ex. curățare insuficientă a admisiei aerului de răcire)
– defectiuni ale încărcătorului cauzate de racordul electric necorespunzător (tensiune)
– defectiuni cauzate de coroziune și alte defectiuni ale utilajului, accumulatorului și încărcătorului ca urmare a depozitării și utilizării necorespunzătoare
– defectiuni ale utilajului cauzate de utilizarea unor piese de schimb calitativ inferioare
19.2 Piese supuse uzurii
Unele componente ale motoutilajului sunt supuse unei uzuri normale, chiar dacă utilizarea lor s-a
20 Componente principale română
făcut în conformitate cu instrucțiunile iar în funcție de tipul și durata utilizării acestea trebuie înlocuite la timp. Printre acestea se numără:
- Discul abraziv
- Acumulator
1 Alezajul accumulatorului
2 Duza de apă
3 Blocatorul axului
4 Discul abraziv
5 Racord la apă
6 Robinetul de blocare
7 Apărătoare
8 Disc frontal de presiune
9 Mâner tubular
10 Pârghie de comutare
11 Buton de blocare
12 Mâner posterior
13 Pârghie de fixare
14 Pârghia blocatoare pentru fixarea acumulatorului
15 Acumulator
16 Tasta de activare a diodelor (LED) de la acumulator
17 Diodele (LED) de la accumulator
18 Încărcător
19 Dioda (LED) de la încărcător
20 Cablul de racord cu stecher
# Seria maşinii
A Autocolant de siguranță
B Autocolant de siguranță
21 Date tehnice
21.1 Acumulator
Tip: Litiu-Ion
Model constructiv: AP
Utilajul poate funcționa numai cu accumulatori STIHL AP originali.
Durata de funcționare a utilajului depinde de cantitatea de energie a accumulatorului.
21.2 Discuri abrazive
Turația maximă admisibilă produsă a discului abraziv să fie mai mare sau egală cu turația maximă a pinionului mașinii de debitat.
Turația max. a pinionului: 6650 1/min
Diametrul exterior: 230 mm (9")
Grosimea maximă 3 mm
Diametrul alezajului / Diametrul 22,23 mm pinionului: (7/8")
Moment de strângere: 20 Nm
(177 livre-
forță) in.)
Discuri abrazive din rășini sintetice
Diametrul exterior minim al discu-80 mm
rilor de presiune: (3.150 in.)
Adâncimea maximă a tăieturii: 70 mm
(2.756 in.)
Discurile abrazive de diamant
Diametrul exterior minim al discu-80 mm
rilor de presiune: (3.150 in.)
Adâncimea maximă a tăieturii: 70 mm
(2.756 in.)
21.3 Greutate
fără acumulator, fără disc abra- 3,9 kg (8.6 lbs.) ziv, cu racord de apă
21.4 alimentarea cu apă
Presiunea maximă la nivelul ali- 4 bar (58 psi) mentării cu apă:
21.5 Valori ale sunetelor și vibrațiilor
Pentru datele complete ce îndeplinesc standardul Vibrații 2002/44/EWG, vezi www.stihl.com/vib/
română 22 Înlăturarea defectiunilor în funcționare
21.5.1 Valori la tăierea betonului sub sarcină cu disc abraziv diamantat
Nivelul presiunii 103 dB(A)
sonore L_peq conform
EN 60745-2-22:
Nivelul puterii 114 dB(A)
sonore L_w conform
EN 60745-2-22:
Valoarea vibrații-
lor a_hv,eq conform
EN 60745-2-22:
Mâner stânga: 3,5 m/s²
Mâner dreapta 3,5 m/s²
21.5.2 Valori la turație maximă fără sarcină cu disc abraziv diamantat
Nivelul presiunii 93 dB(A)
Nivelul puterii 104 dB(A)
21.5.3 Valori la turație maximă fără sarcină cu disc abraziv din rășini sintetice
Nivelul presiunii 72 dB(A)
sonore L_peq conform
EN 60745-2-3:
Nivelul puterii 83 dB(A)
Valorile indicate ale vibrațiilor au fost măsurate în conformitate cu procedeele de testare normate și pot fi date ca referință pentru a compara elec-troutilajele.
Valorile reale ale vibrațiilor pot să difere de valorile indicate, în funcție de modul de utilizare.
Valorile indicate ale vibrațiilor se pot întrebuința pentru o primă estimare a solicitării din punct de vedere al vibrațiilor.
Solicitarea reală prin vibrații trebuie estimată. Pot fi astfel luați în considerare timpii în care elec-troutilajul este deconectat și aceia în care a func-ționat însă fără a fi solicitat.
Măsurile de reducere a solicitării prin vibrații se vor respecta în scopul protecției utilizatorului,
22 Înlăturarea defectiunilor în funcționare
vezi paragraful "Vibrații" din capitolul "Instrucțiuni de siguranță și tehnica de lucru".
Pentru nivelul presiunii sonore și nivelul puterii sonore valoarea K- conform RL 2006/42/EG = 2,0 dB(A); pentru nivelul vibrației, valoarea K- conform RL 2006/42/EG = 2,0 m/s².
21.6 Transport
Accumulatoarele STIHL îndeplinesc condițiile menționate în manualul-UN Verificări și criterii, partea a III a, paragraful 38.3.
În cazul transportului rutier, utilizatorul poate transporta acumulatoarele STIHL fără alte suporturi la locul de utilizare al utilajului.
Accumulatoarele litiu-ion conținute fac obiectul dispoziiilor legislației privitoare la bunuri periculoase.
În cazul expeditiilor prin terțe persoane (spre exemplu prin transport aerian sau societate de transport), trebuie respectate cerințe speciale privitoare la ambalaj și identificare.
La pregătirea obiectului de expediat trebuie să fie consultat un expert în probleme de mărfuri periculoase. Consultați, vă rugăm, eventualele prevederi naționale suplimentare.
Ambalați accumulatorul astfel încât acesta să nu aibă posibilitate de mișcare înlăuntrul ambalajului.
Pentru instrucțiuni de siguranță suplimentare vezi www.stihl.com/safety-data-sheets
21.7 REACH
REACH reprezintă un normativ CE pentru înregistrarea, evaluarea și aprobarea substanțelor chimice.
Pentru informații cu privire la îndeplinirea normativului REACH (CE) Nr. 1907/2006, vezi
www.stihl.com/reach
| Accumulatorul se va extrage din aparat înaintea fiecărei lucrări asupra utilajului. | ||
| Defecțiunea Cauza Remediere | ||
| La conectare utilajul nu demarează | Lipsă contact electric între utilaj și accumulator | extrageți acumulatorul, efectuați un control vizual al contactelor și montați-I la loc |
| Starea de încărcare a acumulatorului este prea redusă | Încărcarea acumulatorului | |
| (1 diodă a accumulatorului luminează intermitent verde) | ||
| Accumulator prea cald / prea rece (1 diodă a accumulatorului luminează permanent roșu) | Lăsați ca accumulatorul să se răcească / lăsați ca acumulatorul să se încălzească lent la o temperatură de 15 °C – 20 °C (59 °F – 68 °F) | |
| Eroare la accumulator (4 diode ale accumulatorului luminează intermitent roșu) | Extrageți acumulatorul din utilaj și montați-l la loc. Conectați utilajul – dacă diodele persistă să lumineze intermitent, acumulatorul este defect și trebuie să fie înlocuit | |
| Aparatul prea cald (3 diode ale accumulatorului luminează permanent roșu) | Lăsați aparatul să se răcească | |
| Avarie electromagnetică sau defecțiune în utilaj (3 diode ale accumulatorului luminează intermitent roșu) | Extrageți acumulatorul din utilaj și montați-l la loc. Porniți utilajul – dacă diodele se aprind încă intermitent, acumulatorul este defect și trebuie verificat la un serviciu de asistență tehnică 1) | |
| Umiditate la utilaj și/sau acumulator | Lăsați ca utilajul/acumulatorul să se usuce | |
| Utilajul se deconectează în timpul funcționării | Accumulatorul sau sistemul electronic al utilajului s-a încălzit în exces | Extrageți acumulatorul din utilaj, lăsați acumulatorul și utilajul să se răcească |
| Avarie electrică sau electro-magnetică | Scoateți acumulatorul și montați-l la loc | |
| Timpul de funcționare este prea scurt | Accumulatorul nu este încărcat complet | Încărcarea acumulatorului |
| Durata de utilizare a acumulatorului este realizată respectiv depășită | Verificați acumulatorul 1) și înlocuiți-l | |
| Accumulatorul se blochează la montarea în utilaj/încărcător | ghidajele murdare curățați cu gri | ă ghidajele |
| Accumulatorul nu se încarcă deși dioda încărcătorului luminează permanent verde | Accumulator prea cald / prea rece (1 diodă a accumulatorului luminează permanent roșu) | Lăsați ca accumulatorul să se răcească / lăsați ca acumulatorul să se încălzească lent la o temperatură de 15 °C – 20 °C (59 °F – 68 °F) Folosiți încărcătorul numai în încăperi închise și uscate, la temperaturi ambiante de +5 °C până la +40 °C (41° F – 104° F) |
| Dioda încărcătorului luminează intermitent roșu | Lipsă contact electric între încărcător și acumulator | Scoateți acumulatorul și montați-l la loc |
| Eroare la acumulator (4 diode de la acumulator luminează intermitent roșu cca. 5 secunde) | Extrageți acumulatorul din utilaj și montați-l la loc. Conectați utilajul – dacă diodele persistă să lumineze intermitent, acumula-torul este defect și trebuie să fie înlocuit | |
| defecțiune la încărcător adresați | vă serviciului de asistență tehnică pentru verificarea încărcătorului1) | |
| 1)STIHL vă recomandă distribuitorul de specialitate STIHL | ||
23 Instructiuni pentru reparații
Utilizatorii acestui aparat vor executa numai lucrările de întreținere și îngrijire descrise în acest manual de utilizare. Celelalte tipuri de reparații vor fi executate de serviciile de asistență tehnică.
Pentru executarea lucrărilor de întreținere și reparații, STIHL vă recomandă să vă adresați serviciului de asistență tehnică STIHL. Serviciile de asistență tehnică STIHL sunt instruite la intervale periodice de timp și vă pot pune la dispoziție documentația tehnică necesară.
La reparații se vor utiliza numai piesele de schimb aprobate de STIHL și destinate acestui motoutilaj sau piese similare din punct de vedere tehnic. Utilizați numai piese de schimb de înaltă calitate. În caz contrar apare pericolul accidentării sau avarierii motoutilajului.
STIHL vă recomandă utilizarea pieselor de schimb originale STIHL.
Piesele de schimb originale STIHL se recunoscu după seria piesei de schimb STIHL, după textul STIHL ^ și dacă e cazul, după simbolul piesei de schimb STIHL ^ (pe piesele mici se poate găsi doar simbolul respectiv).
24 Colectarea deşeurilor
Informațiile referitoare la eliminare pot fi obținute din partea administrației locale sau din partea unui distribuitor de specialitate STIHL.
O eliminare necorespunzătoare poate dăuna sănătății și mediului.
▶ Produsele STIHL și ambalajul acestora trebuie livrate pentru reciclare la un centru de colec-tare adecvat, conform prevederilor locale.
▶ Nu eliminați împreună cu gunoiul menajer.
25 Declaratie de conformitate EU
declară cu propria răspundere, că
Model constructiv: Polizor unghiular cu acumulator
corespunde prevederilor directivelor armoni- zate 2006/42/CE, 2014/30/UE și 2011/65/UE și a fost conceput și fabricat în conformitate cu ver- siunile valabile la data fabricației ale următoare- lor norme:
EN 55014-1, EN 55014-2, EN 60745-1,
EN 60745-2-22
Păstrarea documentelor tehnice:
Anul de producție, țara producătoare și numărul de utilaj sunt specificate pe aparat.
26 Declarația de conformitate UKCA română
Şef de departament pentru aprobarea produselor, regulamentele privind produsele
CE
26 Declarația de conformitate UKCA
declară cu propria răspundere, că
Model constructiv: Polizor unghiular cu acumulator
corespunde prevederilor directivelor din Regatul Unit, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 și The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 și a fost conceput și fabricat în conformitate cu versiunile valabile la data fabricației ale următoarelor norme:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-22
Păstrarea documentelor tehnice:
Anul de producție, țara producătoare și numărul de utilaj sunt specificate pe aparat.
Şef de departament pentru aprobarea produselor, regulamentele privind produsele
27 Instrucțiuni generale de siguranță pentru electrounelte
Acest capitol descrie instrucțiunile generale de siguranță formulate în standardul european EN 60745 pentru electrounelte manuale, acționate cu motor. STIHL are obligația de a tipări textul acestui standard.
Indicațiile de securitate precizate la "2) Indicații de securiate electrică" cu privire la evitarea electrocutărilor nu sunt aplicabile pentru electro-utilajele STIHL pe baterie.
AVERTISMENT
Citiți toate instrucțiunile de siguranță și indicațiile. Nerespectarea instrucțiunilor de siguranță și indicațiilor poate duce la electrocutare, incendii și/sau grave răniri.
Păstrați toate instrucțiunile de siguranță și indicațiile pentru a fi folosite ulterior.
Termenul întrebuințat în cadrul instrucțiunilor de siguranță "Electrounealtă" se referă la electrouneltele utilizate în rețea (cu cablu de rețea) și electrouneltele acționate prin acumulator (fără cablu de rețea).
27.1 1) Siguranța locului de muncă
a) Mențineți curățenie la locul de muncă, pre-cum și bune condiții de luminozitate. Zonele de lucru aflate în dezordine sau fără lumino-zitate pot duce la accidente.
b) Nu întrebuințați electrounealta în zone cu potențial exploziv, în spații în care se găsesc lichide inflamabile, gaze sau praf. Electrouneltele produc scântei care la rândul lor ar putea aprinde praful sau aburii.
c) În timpul utilizării electrouneltei țineți la distanță copiii și alte persoane. În cazul distra- gerii atenției ați putea pierde controlul asupra utilajului.
27.2 2) Siguranța din punct de vedere electric
a) Ştecherul electrouneltei trebuie să corespundă prizei electrice. Nu se vor aduce modificări ştecherului. Nu întrebuințați adaptoare la ştecher împreună cu electrouneltele cu împământare. Ştecherele nemodificare și prizele electrice corespunzătoare reduc riscul unei eventuale electrocutări.
b) Evitați contactul unor părți ale corpului cu suprafețele conducătoare, cum ar fi cele ale țevilor, instalațiilor de încălzire, cuptoarelor și frigiderelor. Apare un risc crescut de electrocutare atunci când corpul dumneavoastră devine conducător electric.
c) Protejați electrouneltele de ploaie și ume-
zeală. Pătrunderea apei într-o electrounealtă
sporește riscul electrocutării.
d) Nu utilizati cablul în alt scop, cum ar fi ca suport pentru a purta electrounealta, nu-l agățați și nu-l trageți de stecher pentru a-l scoate din priză. Protejati cablul de căldură, ulei, muchii ascuțite sau piesele mobile ale utilajului. Cablurile avariate sau încurcate cresc riscul electrocutării.
e) Când întrebuințați o electrounealtă în aer liber, utilizați numai cabluri prelungitoare destinate și pentru exterior. Utilizarea unui cablu prelungitor destinat spațiilor din exterior reduce riscul electrocutării.
f) Atunci când utilizarea unei electrounelte în mediu umed este inevitabilă, întrebuințați un întrerupător cu protecție la curenți paraziți. Utilizarea întrerupătorului cu protecție la curenți paraziți reduce riscul electrocutării.
27.3 3) Siguranța persoanelor
a) Acordați atenție tuturor activităților pe care le efectuați și utilizați electrounealta cu responsabilitate. Nu întrebuințați electrounealta dacă sunteți obosit sau vă aflați sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul întrebuințării electrouneltei poate duce la grave răniri.
b) Purtați echipament personal de protecție și întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, precum mască antipraf, cizme de protecție stabile la alunecare, cască de protecție sau cască antifonică, în funcție de tipul și modul de utilizare ale electrouneltei, micșorează riscul apariției rănirilor.
c) Evitați pornirea accidentală. Asigurați-vă că electrounealta este oprită înainte de a o conecta la sursa de curent electric și/sau accumulator, de a o prinde sau de a o transporta. Dacă la transportatea electrouneltei țineți degetul pe comutator sau dacă utilajul este pornit în momentul conectării la sursa de curent electric, pot apărea accidente.
d) Înainte de a porni electrounelta îndepărtați uneltele de reglaj sau şurubelnitele. Prezența unei unelte sau chei la o componentă mobilă a utilajului, poate conduce la răniri.
e) Adoptați întotdeauna o poziție corectă a corpului. Asigurați o poziție sigură și păstrați-vă permanent echilibrul corporal. Astfel veți putea avea un mai bun control asupra elec-trouneltei în situații imprevizibile.
f) Purtați îmbrăcăminte corespunzătoare. Nu purtați îmbrăcăminte lejeră sau bijuterii. Asigurați distanța corespunzătoare față de pie- sele mobile ale părului, îmbrăcăminții și mănușilor. Îmbrăcămintea largă, bijuteriile sau părul lung s-ar putea prinde de compo- nentele mobile.
g) Atunci când este permisă montarea aparate-
lor de aspirat și de colectat, asigurați-vă că
acestea sunt racordate și întrebuințate în
mod corespunzător-. Utilizarea unui aspirator
poate reduce pericolele provocate de praf.
27.4 4) Utilizarea și manipularea electrouneltei
a) Nu suprasolicitați aparatul. Întrebuințați numai electrounelte special destinate profilului muncii dumneavoastră. Cu electrounealta corespunzătoare lucrați mai bine și în siguranță în domeniul de activitate respectiv.
b) Nu folosiți electrounelte care au comutatorul defect. O electrounealtă care nu mai poate fi pornită sau oprită, prezintă pericol și trebuie reparată.
c) Scoateți ștecherul din priză și/sau îndepăratați acumulatorul înainte de a efectua reglaje la aparat, de a schimba piesele accesorii sau de a scoate din funcțiune aparatul. Aceste măsuri de precauție împiedică pornirea acci- dentală a electrouneltei.
d) Nu păstrați electrouneltele neutilizate la înde-
mâna copiilor. Nu permiteți exploatarea utila-
jului de către persoane care nu dețin expe-
riență în utilizare sau care nu au citit aceste
instrucțiuni. Electrouneltele prezintă pericol
27 Instrucțiuni generale de siguranță pentru electrounelte română
dacă sunt întrebuințate de persoane neexperimentate.
e) Electrouneltele necesită îngrijire. Controlați dacă piesele mobile funcționează ireproșabil și nu se prind, dacă piesele nu sunt sparte sau avariate astfel încât să influențeze funcționarea electrouneltei. Piesele avariate se vor repara înainte de utilizarea aparatului. Multe accidente provin din electrouneltele întreținute necorespunzător.
f) Mențineți uneltele tăietoare ascuțite și curate. Uneltele tăietoare cu muchii tăietoare ascuțite întreținute cu atenție se prind mai puțin și sunt mai ușor de ghidat.
g) Utilizați electrouneltele, accesoriiile, uneltele de intervenție etc. corespunzător instrucțiuni-lor acestora. Luați în considerare condițiile de lucru și activitatea care trebuie efectuată. Întrebuințarea electrouneltelor în alte scopuri decât cele special prevăzute poate duce la situații periculoase.
27.5 5) Utilizarea și manipularea uneltei acumulator
a) Încărcați acumulatoarele numai în încărcă-toarele recomandate de fabricant. La un încărcator adecvat unui anumit tip de acumulator, există pericolul de incendiu dacă se utilizează cu alte acumulatoare.
b) Întrebuințați numai acumulatoare prevăzute special pentru electrounelte. Utilizarea altor acumulatoare poate conduce la răniri și pericol de incendiu.
c) Nu tineți acumulatorul în apropierea agrafe-
lor de birou, monedelor, cheilor, acelor, şuru-
burilor sau altor obiecte metalice care ar
putea duce la formarea de punți cu contact-
tele. Un scurtcircuit cu contactele acumulatorului poate duce la arderi sau incendii.
d) În cazul utilizării necorespunzătoare lichidul din accumulator s-ar putea revărsa. Evitați contactul cu acesta. În cazul unui contact accidental, clătiți bine cu apă. Dacă lichidul ajunge la ochi, apelați la ajutorul unui medic. Lichidul revărsat al accumulatorului poate duce la iritații sau arsuri ale pielii.
27.6 6) Service
a) Pentru repararea electrouneltei adresați-vă numai personalului calificat de specialitate și numai cu piese originale de schimb. Astfel se garantează păstrarea siguranței electrounel- tei.
27.7 7) Instrucțiuni de siguranță pentru aplicații de tăiere abrazivă
27.7.1 7) Instrucțiuni de siguranță pentru mașinile de tăiere abrazivă
a) Carcasa apărătoare a electrouneltei trebuie să fie să fie montată în siguranță și să fie ajustată astfel încât să fie obținut un grad maxim de siguranță, ceea ce înseamnă că cea mai mică piesă a corpului de debitat este expusă către utilizator. Aveți grijă ca atât dvs., cât și persoanele aflate în apropiere să nu se situeze în raza de acțiune a discului abraziv rotativ. Carcasa apărătoare are rolul de a proteja utilizatorul de fragmentele de material și de contactul accidental cu corpul de rectificat.
b) Utilizați electrounealta dvs. doar împreună cu discuri tăietoare armate sau discuri tăietoare diamantate. Posibilitatea de atașare a unui anumit accesoriu la electrounealta dvs. nu asigură o utilizare în condiții de siguranță.
c) Turația admisă a electrouneltei trebuie să fie cel puțin la fel de mare ca turația maximă specificată pe electrounealtă. Accesoriiile care se rotesc mai repede decât turația admisă se pot sparte și desprinde.
d) Corpurile de rectificat trebuie să fie utilizate numai pentru aplicațiile recomandate. De exemplu: nu rectificați folosind fața laterală a unui disc tăietor. Discurile tăietoare sunt destinate pentru îndepărtarea materialului prin folosirea marginii discului. Forțele laterale aplicate acestor corpuri de rectificat pot conduce la ruperea acestora.
e) Utilizați întotdeauna flanșe de prindere nedeteriorate, de mărime și formă corectă pentru discul abraziv selectat de dvs. Flanșele adecvate susțin discul abraziv reducând astfel riscul privind ruperea discului abraziv.
f) Nu utilizați discuri abrazive uzate de la elec-trounelte de dimensiuni mai mari. Discurile abrazive pentru electrouneltele mai mari nu sunt proiectate pentru turațiile mai mari ale electrouneltelor mai mici și se pot rupe.
g) Diametrul exterior și grosimea uneltei de lucru trebuie să corespundă datelor privind dimensiunile, specificate pentru electrounealta dvs. Uneltele de lucru cu dimensiuni false nu pot fi protejate sau controlate în mod adecvat.
h) Discurile abrazive și flanșa trebuie să se potrivească perfect cu axul de rectificat al electrouneltei dvs. Uneltele de lucru care nu se potrivesc exact pe axul de rectificare al electrouneltei se rotesc neuniform, vibrează puternic și pot duce la pierderea controlului.
i) Nu utilizati discuri abrazive deteriorate. Controlati discurile abrazive înainte de fiecare utilizare pentru identificarea eventualelor aşchii sau fisuri. În cazul căderii electrounel-tei sau discului abraziv, verificați pentru a vedea dacă acesta este deteriorat sau utilizati un disc abraziv în stare bună. După verificarea și montarea discului abraziv aveți grijă ca atât dvs., cât și persoanele aflate în apropiere să nu se situeze în raza de acțiune a discului abraziv rotativ și lăsați utilajul să funcționeze timp de un minut la turație maximă. În majoritatea cazurilor, discurile abrazive deteriorate se rup în acest interval de testare.
j) Utilizați echipament individual de protecție. În funcție de utilizare, folosiți echipament pentru protecția completă a feței, apărătoare pentru ochi sau ochelari de protecție. După caz, purtați o mască antipraf, mijloace de protecție auditivă, mănuși de protecție sau șorț special care să permită protecția în fața particulelor mici de rectificare și particulelor de materiale. Ochii trebuie să fie protejați în fața resturilor care se pot desprinde și care pot apărea în urma diferitelor utilizări. Masca antipraf sau masca de respirație trebuie să filtreze praful rezultat în timpul activității de lucru. Expunerea pe o perioadă îndelungată de timp la un zgomot de intensitate mare poate duce la pierderea auzului.
k) Aveți grijă ca celelalte persoane să se afle o distanță sigură față de zona de lucru. Fiecare persoană care pătrunde în zona de lucru trebuie să poarte echipament individual de protecție. Fragmentele desprinse din piesa de lucru sau uneltele de lucru rupte pot fi proiectate și pot cauza vătămări corporale chiar și dincolo de zona imediată de funcționare.
I) Tineți utilajul apucându-I de suprafețele izolate ale mânerului atunci când efectuați o operație de lucru în care electrounealta poate ajunge în contact cu cabluri electrice ascunse. Contactul cu un cablu electric sub tensiune poate pune părțile metalice ale utilajului sub tensiune și duce la electrocutare.
n) Nu așezați niciodată electrounealta înainte ca unealta de lucru să se fi oprit complet.
Electrounealta rotativă poate intra în contact cu suprafața de sprijin, lucru care poate duce la pierderea controlului asupra electrouneltei.
o) Nu lăsați electrounealta să ruleze în timp ce o cărați. Îmbrăcămintea dvs. poate fi prinsă de electrounealta rotativă în urma contactului accidental, iar unealta de lucru vă poate produce leziuni.
p) Curățați în mod regulat gurile de aerisire ale electrouneltei dvs. Ventilatorul motorului atrage praf în carcasă, iar o acumulare puternică de praf metallic poate provoca pericole electrice.
q) Nu utilizați electrounealta în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale.
27.8 8) Instrucțiuni de siguranță suplimentare pentru aplicații de tăiere abrazivă
27.8.1 Recul și instrucțiuni corespunzătoare de siguranță
Reculul reprezintă reacția bruscă produsă ca urmare a agățării sau blocării discului abraziv rotativ. Agățarea sau blocarea duce la oprirea bruscă a uneltei de lucru rotative. Ca urmare a acestui lucru, în punctul de blocare se va produce o accelerare necontrolată a electrouneltei împotriva direcției de rotație.
În cazul în care, de exemplu, discul abraziv s-a agățat sau blocat în piesa de lucru, marginea discului abraziv care se scufundă în piesa de lucru se poate bloca și poate duce astfel la rupe-rea discului abraziv sau la producerea unui recul. Ca urmare a acestui lucru, discul abraziv se poate deplasa spre utilizator sau poate fi proiectat departe de acesta, în funcție de direcția de rotație a discului în punctul de blocare. Acest lucru poate duce, de asemenea, la ruperea discurilor abrazive.
Reculul este urmarea unei utilizări necorespunzătoare sau greşite a electrouneltei. Prin luarea măsurilor de precauție adecvate, acesta poate fi evitat după cum urmează.
a) tineți electrounealta cu fermitate și aduceți corpul și brațele dvs. într-o poziție în care puteți rezista forțelor de recul. În cazul în care acesta este disponibil, folosiți întot-deauna mânerul suplimentar, pentru a avea control maxim asupra forțelor de recul sau cuplurilor de reacție la pornire. Prin luarea măsurile de precauție adecvate, utilizatorul
27 Instrucțiuni generale de siguranță pentru electrounelte română
poate controla forțele de recul și cuplurile de reacție.
b) Nu aduceți niciodată mâna în apropierea uneltelor de lucru rotative. În cazul producerii unui recul, unealta de lucru se poate deplasa peste mâna dvs.
c) Evitați zona din fața și din spatele discului tăietor rotativ. Reculul va propulsa electrounealta în direcția opusă direcției de depla- sare a discului abraziv la nivelul punctului de blocare.
d) Lucrați cu atenție deosebită, mai ales în zonele în care există colțuri, muchii ascuțite etc. Aveți grijă ca uneltele de lucru să nu fie proiectate înapoi din piesa de lucru sau să se blocheze în aceasta. Unealta de lucru rotativă are tendința să blocheze în zonele cu colțuri și muchii ascuțite sau în situațiile în care se lovește de acestea. Acest lucru poate duce la o pierdere a controlului sau la producerea unui recul.
e) Nu utilizați lame de ferăstrău cu lanț sau lame de ferăstrău dințate, precum și discuri diamantate segmentate, cu fante mai mari de 10 mm lățime. Astfel de unelte de lucru cauzează frecvent reculuri sau pierderea controlului asupra electrouneltei.
f) Evitați blocarea discului tăietor sau o pre- siune de presare prea ridicată. Nu efectuați tăieturi extrem de adânci. Suprasolicitarea discului tăietor crește forța exercitată asupra acestuia și sporește riscul de îndoire sau de blocare și cu aceasta posibilitatea de produ- cere a unui recul sau de rupere a corpului de rectificat.
g) în cazul în care discul tăietor se blochează sau în cazul întreruperii activității de lucru, deconectați utilajul și mențineți-I stabil până la oprirea totală a discului. Nu încercați niciodată să extrageți discul tăietor din tăietură atunci când acesta se află încă în mișcare, în caz contrar se poate produce un recul. Determinați și remediați cauza blocajului.
h) Nu reporniți niciodată electrounealta, atâta timp cât aceasta se află încă în piesa de lucru. Lăsați discul să ajungă la turația maximă înainte de a continua cu grijă efectuarea tăieturii. În caz contrar, discul se poate agăța, poate ricoșa din piesa de lucru sau poate provoca un recul.
i) Sprijiniti plăcile sau piesele de lucru mari pentru a reduce riscul producerii unui recul ca urmare a blocării discului tăietor. Piesele
de lucru mari tind să se deformeze sub propria greutate. Piesa de lucru trebuie să fie sprijinită pe ambele părți ale discului, atât în vecinătatea tăieturii, cât și pe marginea acesteia.
j) Acordati o atenție deosebită la efectua-rea "decupării de buzunare" în pereți sau zone fără vizibilitate. Discul tăietor care pătrunde în tăietură poate cauza un recul atunci când întâlnește conducte de gaz sau de apă, cabluri electrice sau alte obiecte.
- Despre acest manual de utilizare
- Simboluri
- Simbolizarea paragrafelor
- AVERTISMENT
- INDICATIE
- Dezvoltare tehnică
- Instrucțiuni de siguranță
- Instructiuni generale care trebuie să fie respectate
- Utilizare conform destinației
- Îmbrăcăminte și echipament
- Transportarea
- Instructiuni de siguranță română
- Curățare
- Accesorii
- Limitator de adâncime cu piesă de legătură
- Mecanism de antrenare
- Acumulator
- Încărcător
- Maşină de debitat, sprijinirea pinionului în lagăr
- Discuri abrazive
- Alegerea discurilor abrazive
- Montarea discurilor abrazive
- Depozitarea discurilor abrazive
- Înaintea utilizării
- Instructiuni de siguranță
- Porniți aparatul
- În timpul lucrului
- După lucru
- Stocarea
- Vibratii
- Întreținere și reparații
- Forte de reactie
- Recul
- Tehnica de lucru
- Debitare
- Exemple de utilizare
- Racord la apă
- Cu discurile abrazive de diamant se poate debita numai sub jet de apă
- Creșterea durabilității tăișului și vitezei de tăiere
- Reținerea prafului
- Debitarea în mediu uscat, respectiv sub jet de apă la discurile abrazive din rășini sintetice – în funcție de model
- Discuri abrazive din rășini sintetice destinate numai debitării uscate
- Discuri abrazive din rășini sintetice destinate numai debitării sub jet de lichid
- La discurile abrazive din diamant și rășină sintetică respectați următoarele
- Obiectele de sectionat
- Piesele sectionate
- Debitați în mai mulți pași de lucru
- Debitarea plăcilor
- Separarea prin tăiere a țevilor, corpurilor rotunde și concave
- Tăierea țevii de beton
- Teavă de beton – tăierea nișei
- Discuri abrazive
- Transport și depozitare
- Discuri abrazive din rășini sintetice
- Tipuri:
- Discurile abrazive de diamant
- Coduri
- Concentricitatea și planeitatea
- Înlăturarea defectiunilor în funcționare
- Discul abraziv
- Uzura miezului
- Tăiș aplicat, ascuțire
- Montarea / înlocuirea dis- cului abraziv
- Demontarea discului abraziv
- Montarea discului abraziv
- Racordarea electrică a încărcătorului
- Încărcați acumulatorul
- Încărcătoare AL 300, AL 500
- Încărcător AL 100
- Sfârşitul încărcării
- Diodele de la accumulator română
- Diodele de la accumulator
- La încărcare
- În timpul lucrului
- Dacă LED-urile roşii luminează permanent / intermittent
- Diodele de la încărcător
- Lumina verde permanentă ...
- Lumina roşie intermitentă ...
- Alimentarea cu apă
- Pornirea utilajului
- Montarea accumulatorului
- Porniți aparatul
- Deconectarea utilajului
- Extragerea accumulatorului
- Depozitarea utilajului
- Instructiuni de întreținere și îngrijire
- Capac pentru alezajul acumulatorului (accesoriu special)
- Depozitarea accumulatorului
- Depozitarea încărcătorului
- Minimizarea uzurii și evita- rea pagubelor
- Lucrări de întreținere
- Piese supuse uzurii
- Componente principale română
- Date tehnice
- Acumulator
- Discuri abrazive
- Greutate
- alimentarea cu apă
- Valori ale sunetelor și vibrațiilor
- Valori la tăierea betonului sub sarcină cu disc abraziv diamantat
- Valori la turație maximă fără sarcină cu disc abraziv diamantat
- Valori la turație maximă fără sarcină cu disc abraziv din rășini sintetice
- Înlăturarea defectiunilor în funcționare
- Transport
- REACH
- Instructiuni pentru reparații
- Colectarea deşeurilor
- Declaratie de conformitate EU
- Declarația de conformitate UKCA
- Instrucțiuni generale de siguranță pentru electrounelte
- 1) Siguranța locului de muncă
- 2) Siguranța din punct de vedere electric
- 3) Siguranța persoanelor
- 4) Utilizarea și manipularea electrouneltei
- 5) Utilizarea și manipularea uneltei acumulator
- 6) Service
- 7) Instrucțiuni de siguranță pentru aplicații de tăiere abrazivă
- 7) Instrucțiuni de siguranță pentru mașinile de tăiere abrazivă
- 8) Instrucțiuni de siguranță suplimentare pentru aplicații de tăiere abrazivă
- Recul și instrucțiuni corespunzătoare de siguranță
Marcă : STIHL
Model : TSA 230
Categorie : Tocător
