Märke	Samsung
Modell	RT32K5030WW
Produkttyp	Frys (kombinerat kylskåp-frys)
Huvudfunktioner	Kylning och frysning, möjlighet att vända dörren
Strömförsörjning	Elektrisk (strömkabel)
Underhåll och rengöring	Regelbunden rengöring, manuell eller automatisk avfrostning beroende på modell
Säkerhet	Koppla bort innan ingrepp, kräver 2 personer vid förflyttning, använd skyddshandskar
Reservdelar och reparerbarhet	Handtag, tätning, låda, gångjärn (övre, mitten, nedre) kan bytas av användaren
Allmän information	Manual finns på flera språk, modellkod på streckkodsetikett längst ner till vänster

Vanliga frågor - RT32K5030WW SAMSUNG

Hur byter man ut fryshandtaget?

För att ta bort handtaget, dra det utåt och slå det vertikalt för att frigöra låssystemet. För montering, gör i omvänd ordning och dra åt skruvarna ordentligt.

Hur byter man dörrtätningen?

Ta bort tätningen genom att dra i de 4 hörnen, sedan mitten. Montera en ny tätning och se till att det inte finns något mellanrum mellan tätningen och dörren.

Hur tar man bort fryslådan?

Ta bort lådan genom att dra i den med hjul och lyfta den. För återmontering, följ omvänd procedur.

Hur byter man ett gångjärn?

Koppla bort apparaten och ta bort dörrarna. Använd en hylsnyckel 10 mm för övre gångjärn, 8 mm för mitten och nedre. Montera i omvänd ordning efter byte.

Kan man vända dörrens öppningsriktning?

Ja, dörren kan vändas. Följ stegen i manualen: koppla bort apparaten, ta bort gångjärn och dörrar, montera sedan omvänt. Denna operation kräver 2 personer.

Vilka säkerhetsåtgärder ska man följa?

Koppla alltid bort apparaten före reparation. Använd skyddshandskar. För tunga operationer (dörrvändning), be om hjälp från en annan person.

Var hittar man apparatens modellkod?

Modellkoden finns på streckkodsetiketten längst ner till vänster på produkten.

Hur får man reservdelar?

Besök Samsungs reservdelswebbshop (http://samsung.com) och ange modellkoden. Användaren kan byta handtag, tätning, låda och gångjärn.

Vad gör man om manualen inte finns på mitt språk?

På manualsidan, välj ditt språk och ange din e-post för att få en specifik översatt version.

Täcker garantin reparationer som utförs av användaren?

Nej, reparationer som inte utförs av en certifierad Samsung-service kan ogiltigförklara garantin. Endast specificerade delar (handtag, tätning, låda, gångjärn) kan bytas av användaren.

BRUKSANVISNING RT32K5030WW SAMSUNG

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning
03 Mittengångjärn 04 Låda
05 Nedre gångjärn 06 Streckkodsetikett

Svenska

Byte av handtag

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Ta loss handtagen

OBS!

Förfarandet gäller för både kylskåpet och frysen.

FRYS

Dra ut handtaget och slå handtaget vertikalt. När handtaget frigörs från läset. Dra handtaget mot dig. (Se bilden)

KYL

• Var försiktig så att du inte repar något.
• Vid demontering, se till att enheten är avstängd om du vill montera i en omvänd ordning.

Svenska

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

1. Dra i packningens fyra hörn, på både frys och kyl.

1. Dra i mitten av packningen.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Svenska

Byta ut lådor

⚠️ VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

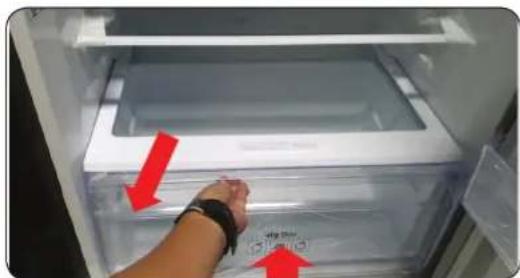

Ta bort lådan genom att dra i rulldelen och lyft upp den.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (bifogas ej)

10 mm hylsnyckel Skiftnyckel (5 mm) 10 mm skruvnyckel

Svenska

Vända dörren

Övre gångjärn

1. Ta bort skruven 1 ea på Täckgångjärnet med (+) skruvmejseln och öppna.

2. Dra i krokarna och lyft täckgångjärnet.

3. Koppla bort ledningskontakten på det övre gångjärnet.

⚠️ VAR FÖRSIKTIG

Se till att dra ur strömsladden innan du utför åtgården ovan.

1. Ta bort de 2 insexskruvarna som håller gångjärnet på plats överst på kylskåpet med en 10 mm hylsnyckel.

Svenska

1. Ta bort det övre gångjärnet på både vänster och höger sida.

2. Ta bort dörren.

⚠️ VAR FÖRSIKTIG

Arbetet kräver mer än 2 personer. En person tar tag i dörren för att förhindra att dörren faller.

Svenska

Mittengångjärn

1. Ta bort de 2 insexskruvarna som håller gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

2. Avlägsna skruven 1 ea på gångjärnet med en (+) skruvmejsel.

3. Demontering av mittengångjärn från dörren, kyl upp.

⚠️ VAR FÖRSIKTIG

- Arbetet kräver mer än 2 personer. - Se till att koppla ur nätsladden innan du utför ovanstående åtgård.

Svenska

Nedre gångjärn

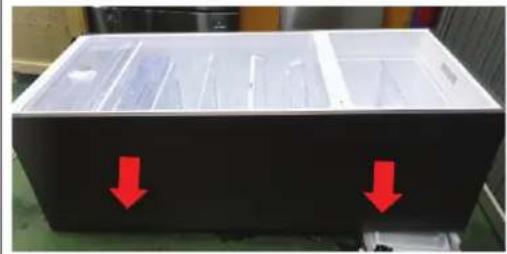

1. Lägg ner produkten (se bild).

⚠️ VAR FÖRSIKTIG

• Måste ligga på en kudde för att skydda produktens baksida från att skadas.
• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgård.

• Ta bort de 3 insexskruvarna som håller gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

• Ta bort det nedre gångjärnet.

• Montera dörren i motsatt ordningsföljd till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

⚠️ VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet
