BRUKSANVISNING LD 18-7 150 R Kit Flex

Henvisninger om avskaffing av gammel maskin (se side 101)!

9 Innkoplingsssperre/läseknapp

Utkoling av maskinen:

Anvanda symboler 102
För din sakerhet 102
Buller och vibration 105
Tekniska data. 105
Oversikt 106
Bruksanvisning 107
Underhäll och skötsel 110
Skrotning och avfallschantering 110
€-Försakran om überensstammelse . 111
Ansvar. 111

Anvanda symboler

WARNING!

Vamar for en omedelbart hotande fara.

Risikor liv och lem aller svara personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Värnar För en möjlig farlig situation.

Omvaringen ej beaktas kan person-ller sakskador uppsta.

OBS

Hanvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisingen innan maskinen tas bruk!

Använd ögonskydd!

Avfallshantering (skrotting) (sesida 110)!

För din sakerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant
igenom och följ

• f Öreliggande bruksanvisning,
• "Allmanna sakerhetsanvisningar" forelverktyg i det bifogade häftet (skrift-nr.315.915),
  regler och foreskrifter for olycksforebyggande som galler pa orten, dar maskinen anvands.

Detta elverktyg ar konstruerat enigt modern teknik och vedertagna sakerhetstekniska regler. Trots det kan fara for liv och lem uppsta bade for användaren och andra resp skador pa maskinen aller andra foremal.

Elverktyget fär endast användas

• f or avsett andamal,

-i sakerhetstekniskt felfritt tillstand.

Störningar som kan påverka sakerheten mäste omgående ätgårdas.

Avsedd användning

Saneringslipmaskinen LD 18-7 125 R/LD 18-7 150 R ar avsedd

• for yrkesmässig användning inom industri och hantverk,
• für torr slipning och glättning av betong, puts, golvmassa, sandsten, chamotte och asfalt,
• För avslipning av farg och limrester på betong eller golvmassa,
• für insats med diamantverktyg som FLEX erbjuder forenna maskin och som ar godkanda forett varvtil pa minst 7.000 rpm.

Använding av kap-, skrubb- och lamellslipskivor aller tradborstar ar ej tillåtet.

Vid användning av saneringsslipmaskinen LD 18-7 125 R/LD 18-7 150 R ske end dammsug av typ M anslutas.

Läs noggrant igenom alla sakerhets-anvisingarna och övriga anvisingarna.

Ejbeaktade sakerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra persorskador.

Forvaraalla sakerhetsanvisningar och övriga anvisningar for framtida bruk.

• Detta elverktyg År avsett for användning som slipmaskin. Beakta alla sakerhets-anvisningar, anvisningar, Bilder och data som erhälls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppsta.

Detta elverktyg ar ej lampligt for slipning med sandpapper, arbete med tradborstar, polering och kapning.

Ej avsedd användning av elverktyget kan leda till faror och personskador.

Använd aldrig tillbehör som inte ar speicielt avsett och rekommenderat av tillverkaren for detta elverktyg.

Bara for att ett tillbehör kan monteras på elverktyget garanteras ingen saker användning.

Insatsverktygets tillatna varvthal maste vara minst sa högt som elverktygets angivna max varvthal.

Tillbehör som roterar snabbare ¬n tillåtet, kan gå sönder och flyga omkring.

Insatsverktygets ytterdiameter och tjocklek maste motsvara elverktygets angivna matt.

Felaktigt uppmatta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt.

Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel.

Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojemnt, vibrerar starkt och kan leda till att kontrollen forloras.

Använd aldrig skadade insatsverktyg. Kontrollera insatsverktygen före varje användning rörande splitterskador och sprickor och sliptallrikarna rörande sprickor, slitage eller stark notning. Kontrollera att elverktyget aller

insatsverktyget ej tagit skada om det fallit ner eller använd att oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, maste du hälla dig och andra personerutanfor det roterande insatsverktygets plan och lata maskinen gä en minut med högsta varvtil.

Skadade insatsverktyg bryts oftast redan underenna testtid.

Använd personlig skyddsutrustning. Använd beroende på tillampning ansiktsskydd, ögonskydd eller skyddsglasogon. Använd vid behov dammftermask, hörsksydd, skyddshandskar aller specialforkläde som skyddar mot fina slip- och materialpartiklar.

Ögonen måste skyddas mot kringflygande främande partiklar, som uppstår vid olika tillampningar. Vid användning maste damm-ller andningskyddsmask filtrera uppstående damm. Om du utsätter dig länge for starkt buller, kan hörseln ta skada.

• Set till att andra personer häller tillräckligt avständ till ditt arbetsområde. Alla som deträder arbetsområdet maste bara personlig skyddsutrustning.

Brottstycken fran arbetsstycket aller avbrutna insatsverktyg kan flyga omkring och fororsaka personskador ävenutanfor det direkta arbetsområdet.

Häll maskinen under arbete endast i de isolerade handtagen om insatsverktyget kantraffa dolda strömledningar eller den egna nätsladden.

Kontakt med en strömforande ledning kan även satta maskinens metalldilar under spanning och leda till elektriska stötar.

Häll natsladden på avständ frän roterande insatsverktyg.

Om du tappar kontrollen over maskinen, kan natsladden kapas eller gripas och din hand eller arm kan dras mot det roterande insatsverktyget.

Lagg aldrig ifran dig elverktyget forran insatsverktyget star helt stilla.

Det roterande insatsverktyget kan komma i Kontakt med avlaggningsytan, varigenom du kan tappa kontrollen over elverktyget.

Låt aldrig elverktyget vara igång när den bärs.

Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp.

Rengör elverktygets luftöppningar regelbundet.

Motorfläkten suger in dammi huset och en större mängd metalldamm kan Förorsaka elektriska faror.

Använd ej elverktyget i narheten av brännbart material.

Gnistor kan tandada dessa material.

Använd aldrig insatsverktyg som kräver flytande kylmedel.

Användning av vatten aller andra flytande kylmedel kan leda till elektriska stötar.

Särskilda sakerhetsanvisningar for slipning:

■ Slipverktygen fär endast användas for dārfor rekommanderatändamål.

Till exempel: Slipa aldrig med en diamant-sliptallriks sidyta. Diamantsliptallrikar ar avsedda for materialavverkning med sliptallrikens undersida. Kraftinverkan fran sidan kan bryta dessa slipverktyg.

Använd alltid oskadade spännflänsar med rätt storlek och form För valt insatsverktyg.

Lämpliga flänsar stöder insatsverktygen och minskar därmed risken for brott.

Använd ej nötta insatsverktyg frän större elverktyg.

Insatsverktygen for större elverktyg ar inte konstruerade for mindre elverktygs högre varvthal och kan brytas.

Backslag och motvarsandesakerhetsanvisningar

Backslag ar den plötsliga reaktionen när att roterande insatsverktyg som slipskiva, silptallrik ellertrådborste hakar fast aller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt. Därigenom acelererar att okontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast aller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och)därigenom

fororsaka att slipskivan bryts ut ellert backslag uppSTAR. Slipskivan ror sig da mot eller fran operatoren beroende pa skivans rotationsriktning vid det blockerande stallet. Harvid kan slipskivor även brytas.

Ett backslag ar foljden av missbruk eller felaktig anvandning av elverktyget. Det kan forhindras genom lampliga forsiktighets- atgärder enligt nedanstäende beskrivning.

Häll fast elverktyget ordentigt och häll kroppen och armarna i att lage som ar lämpigt for att fangaa upp backslagskrafter. Använd alltid ett extra stödhandtag, om södant finns, für att ha största möjiga kontroll av backslagskrafter eller reaktionsmomenter vid uppstarten.

Operatoren kan genom lampliga forsiktighetsaatgärder behärska backslags-och reaktionskrafterna.

Häll alltid händerna på avständ frän roterande insatsverktyg.

Insatsverktyget kan vid ett backslag rora sig over din hand.

Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett backslag.

Bakslaget trycker elverktyget i motsatt riktning till slipskivans riktning vid det blockerande stallet.

Arbeta särskilt fösiktigt i narheten av horn, vassa kanter osv. Se till att insatsverktygen ej hoppar tillbaka fran arbetsstycket aller fastnar.

Det roterande insatsverktyget tenderar till att fastna vid horn och vassa kanter aller om det studsar tillbaka. Detta fororsakar kontrollforlust aller backslag.

Använd inte en kedje-ller ent tandad sagklinga.

Sádana insatsverktyg Förorsakar ofta ett backslag eller att man Förlorar kontrollen over elverktyget.

Vidare sakerhetsanvisningar

Använd endast für utomhusbruk godkända forlängningssladdar.

Avslipning av blyfarg rekommenderas inte. Blyfarger bor endast avlagsnas av specialist.

Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).

Vidta skyddsätgärder om hälsovådigt, brännbart eller explosiv damm kan bildas. Använd dammskyddsmask. Använd suganläggningar.

SAKSKADOR!

Nätspänning och spanningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enlicht EN 60745.

Maskinens A-uppmatta bullerniva under typiska forhallanden ger foljande varden:

Ljudtrycksniva:

Ljudeffektsniva:

Osakerhet:

Sammanlagt svängningsvarde (vid slipning av betongytor):

Emissionsvärde: _h = 7,4ra/s^2

Osakerhet:

WARNING!

De angivna matvardena galler for nya maskiner. I dagligt bruk andras bullerochsvängningsvärdena.

OBS

Den ienna bruksanvising angivna svängningsnivån År uppmätt enligt en i EN 60745 standardiserad matmetod och kan anvandas for jämförelse av elverktyg med varandra. Den lämpar sig också for en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller for elverktygets huvudsakliga användning.

Om elverktyget används für andra ändamål med avvikande insatsverktyg eller bristande unterhäll, kan svängningsniv'an avvika. Detta kan avsevärt höja svängningsbelastningen over hela livslängden.

91,8 For en exakt bestamming av svangningsbelastningen bor aven den tid som maskinen ar franslagen erler visserligen ar igang men ejarbetar tas med i berakninger. Detta kan tydligt minska svangningsbelastningen over hela livslängden.

K Bestam extra sakerhetsatgärder for operatorens skydd mot svängningar som till exempel: Underhall av elverktyg och insatsverktyg, att handerna halls varma och organising av arbetsforloppen.

VAR FÖRSIKTIG!

Använd hörskydd när ljudtrycket.
överskrider 85 dB(A).

Tekniska data

Maskintyp Saneringssslipmaskin		LD 18-7 125 R	LD 18-7 150 R
Nätspanning V/Hz 230/50
Skyddsklass		☐/II
Upptagen effekt W 1.800
Varvital	rpm	7.000
Verktygshällare		M14
Max skivdiameter	mm	125	150
Vikt enligt "EPTA-Procedure 01/2003" (utan sladd)	kg	4,2	4,3

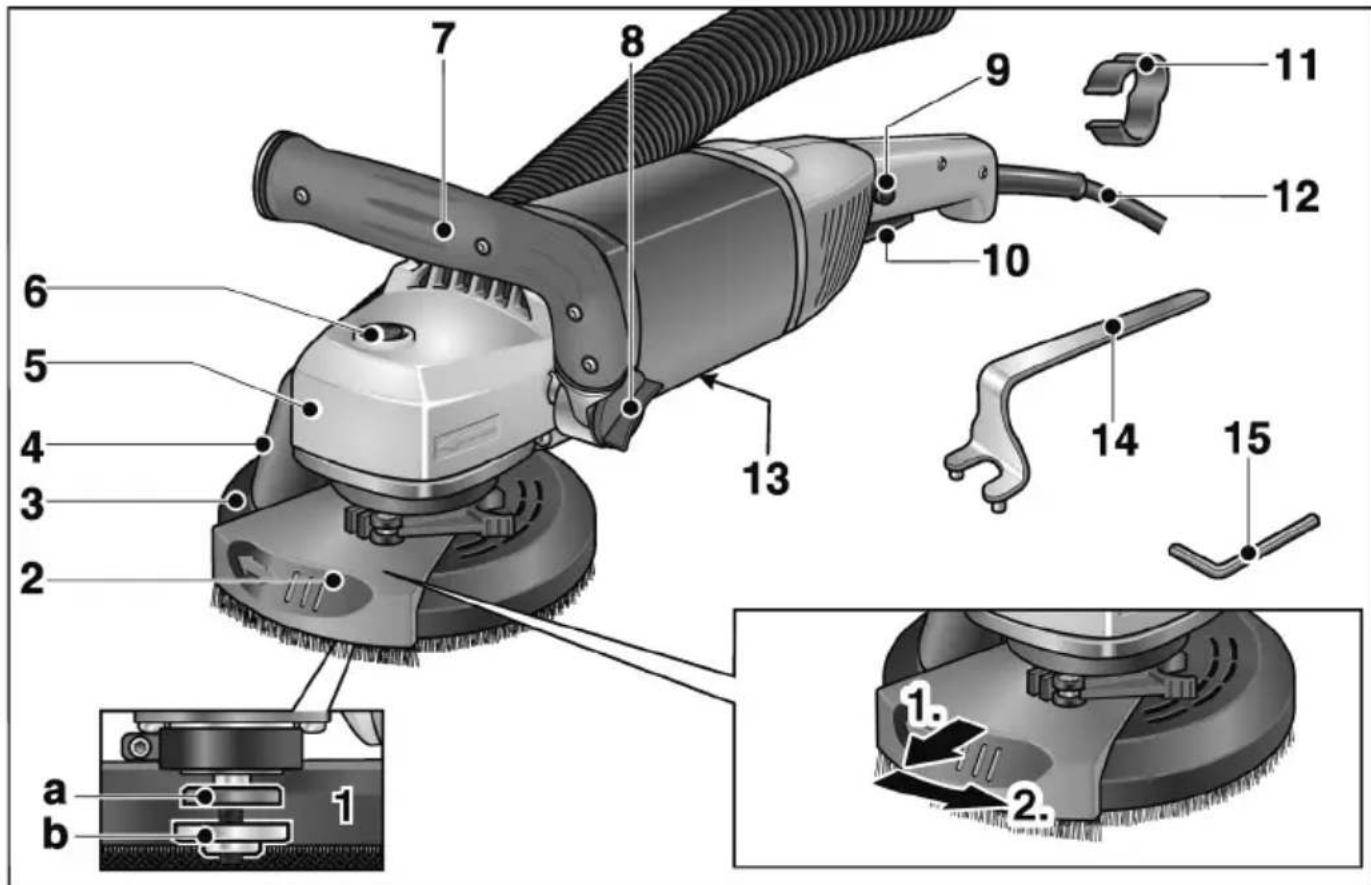

Översikt

1 Spindel med gängad fläns

a Spannflans

b Spannmutter

2 Svängbart kantsegment

3 Sprängskydd med borstkrans

a) LD 18-7 125 R: Ø 125 mm

b) LD 18-7 150 R: 150 mm

4 Anslutningsstuts for utsugning

5 Växelhuvud

Med luftöppning och

For att lasa spindeln vid verktygsbyte.

Förhindrar oavsiktlig start av maskinen och arreterar strombrytaren (1) vid kontinuierlig drift.

10 Strömställare

för till- och frånslagning.

11 Sladdhãllare (3x)

För saker sladdmontering på sugslangen

14 Spannmutternyckel

15 Insexnyckel (nyckelvidd 4)

Bruksanvisning

Färe idrifttagning

• Packa upp elverktyget och tillbehör och kontrollera att leveransen ar fullständig och om transportskador uppstätt.

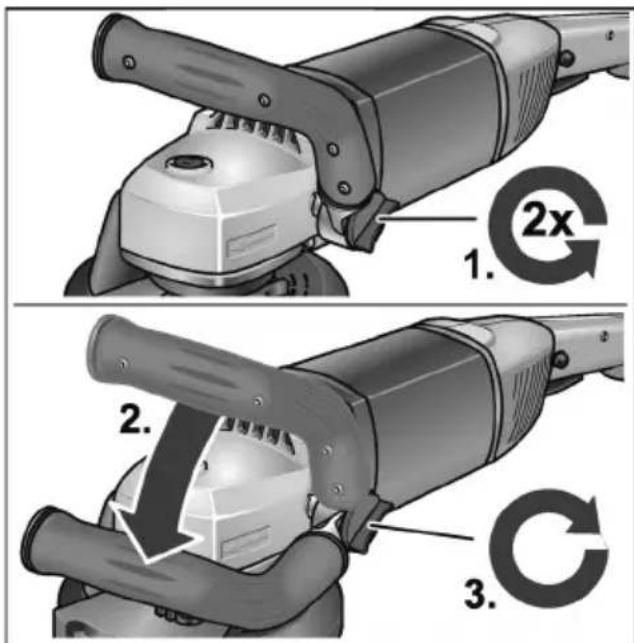

Handtagsinstalling

• Lossa ratten für handtagsinställning genom att vrida den ca 2 varv moturs.
  Stall handtaget i onskat lage (15° delning). Se till att det laser riktigt!
  Dra at ratten for handtagsinstalling medurs.

OBS

Vid behov kan handtaget även flyttas till elverktygets anda sida.

Kontrollera sprängskyddets lage.

Montering och byte av slipskivor

WARNING!

Dra ut nätkontakten fore alla arbeten pa elverktyget.

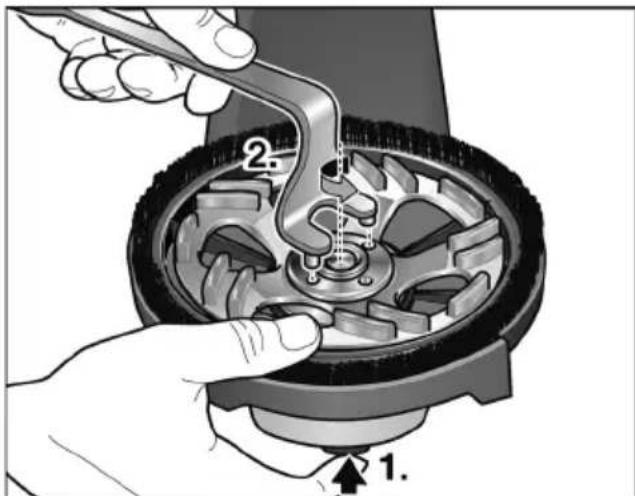

Tryck spindelsparren och hallden intryckt (1.).
- Lossa spannmuttern fran spindeln moturs med hällnyckeln och ta av den (2.).

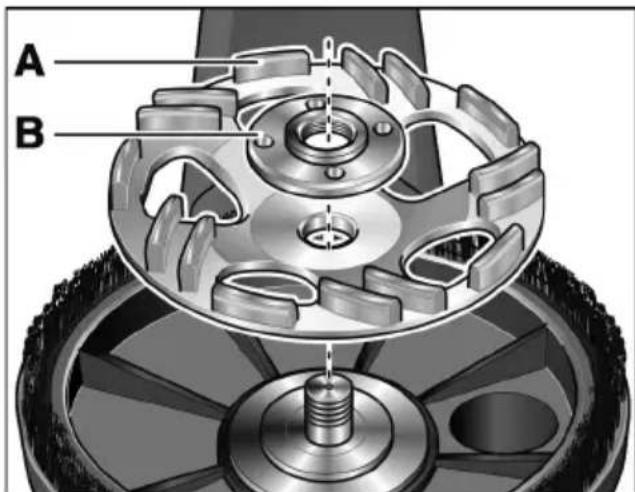

Montera diamantsliptallriken (A) i ratt lage.

• Skruva fast spannmuttern (B) på spindeln med flänsen riktad uppåt.
  Häll spindellåsen intryckt.
  Dra at spannmuttern med hallnyckeln.

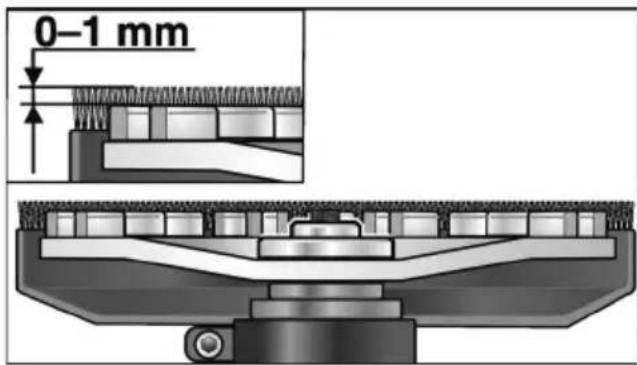

Borstkransen ske sticka ut 0-1 mm over sloptallriken. Korrigera vid behov (se "Inställning av sprängskyddet").

Stick nätkontakten iuttaget.
Starta elverktyget (utan sparr) och lát det gá ca 30 sekunder. Beakta eventuell obalans och vibration.
Koppla fran elverktyget.

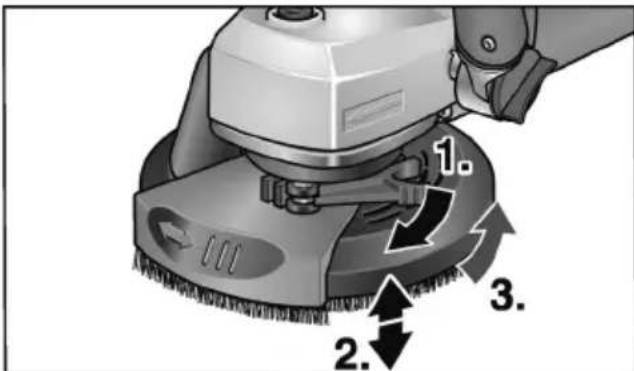

Inställning av sprängskyddet

i OBS

Borstkransen ske sticka ut 0-1 mm over sloptallriken. For att jämna ut diamant-sliptallrikens slitage kan sprängskyddet stallas in i hojd.

Lossa spannspaken pa sprangskyddet.
Ställ in sprängskyddet på önskad Höjd.

Dra at spannspaken.

i OBS

Vid avtagande spännkraft kan den justeras genom att dra at insexskruven på spännspaken.

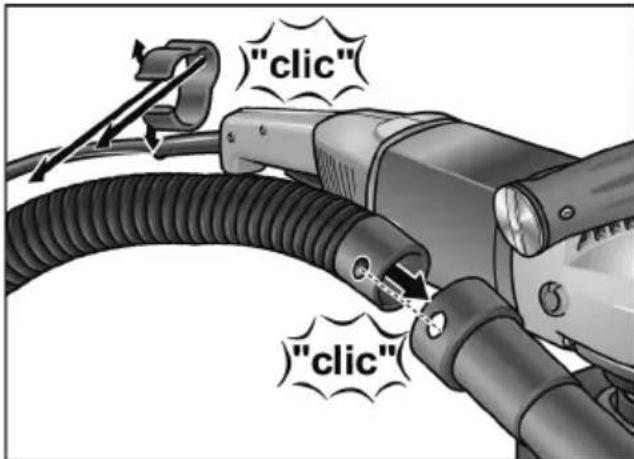

Anslutning av en suganlaggning

i OBS

Använding av en FLEX specialsug av typ M rekommenderas.

Koppla sugslangen pa sprängskyddets anslutningsstuts.
Fast anslutningsladden pa sugslangen med hjalp av de medfoliande sladdhallarna (3x).

■ Anslut sugslangen till suganlaggningen.
Beakta suganlaggningsBruksanvisning!
Kontrolera anslutningen! Anvand
passande adapter vid behov.

i OBS

Kontakta dammsugarleverantoren om dammsugaren behover en särskild anslutningsstuts (dvs en annan anslutningsstuts aan den 32 mm/36 mm standardanslutningsstutsen som ingar videlverktygets leverans for att erhälla enlamplig adapter.

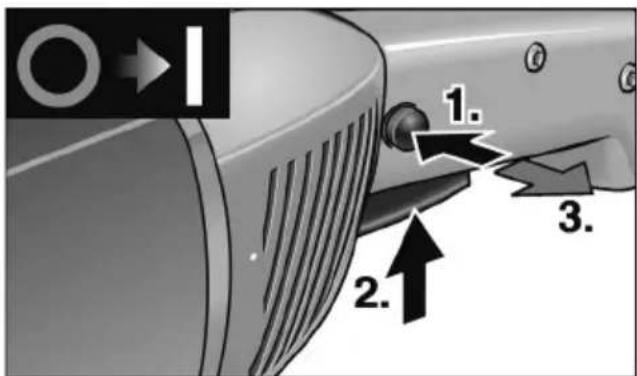

Elverktygets till- och frankoppling Kort driftutan sparr:

Tryck forst på tillkopplingssparren. Tryck därefter på strömställaren och häll fast den. Slapp tillkopplingssparren.
Slapp strömställaren für att koppla frän maskinen.

Tryck forst på tillkopplingsssparren. Tryck direfter på strömställaren ochhall fast den.
For arretering: Håll spärrknappen intryckt och slapp strömställaren. Slapp tillkopplingssparren.

i OBS Efter strömavbrott startar den tillkopplade maskinen inte igen.

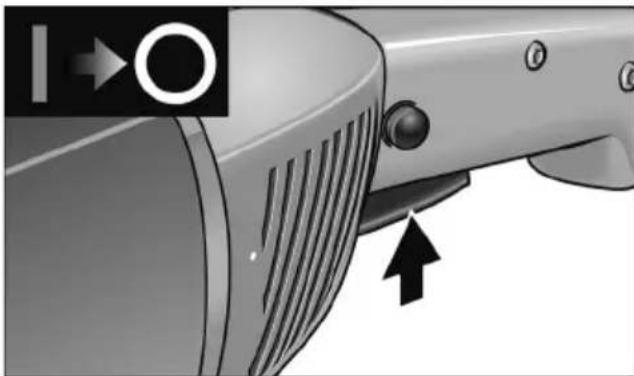

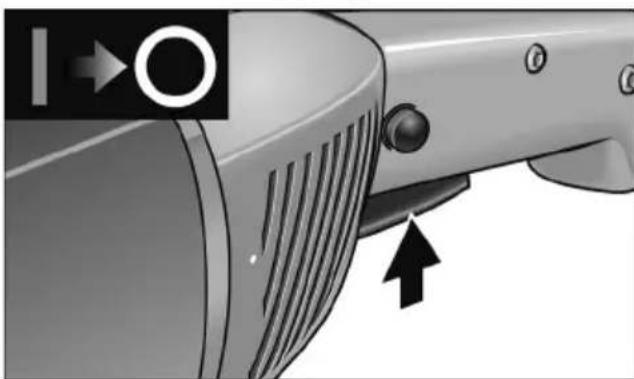

Maskinens frankoppling:

För frankoppling: Tryck kort på strömställaren och släpp den.

Arbeta med elverktyget

WARNING!

Den roterande sloptallriken fär ej komma ikkontakt med vassa utstående foremål.
Risk for backslag! Skador på sloptallriken.
Vid skador eller stark avnotning av sloptallriken måste den absolut bytas ut.

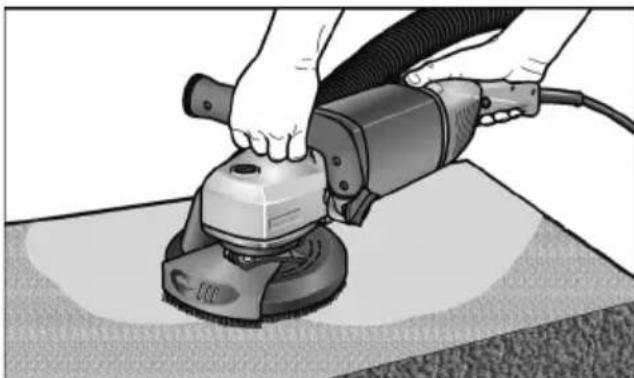

VAR FÖRSIKTIG!

Häll fast elverktyget med bàda händerna!

1. Montera slipsmedel.
2. Anslut suganlaggningen.
3. Stick in nätkontakten.
4. Koppla till suganlaggningen.
5. Koppla till maskinen.
6. Satt saneringsslipmaskinen pa arbetsytan. Borstkranen maste ligga jamt pa arbetsytan.

1. Hõj trycket for att sliptallriken ske fä kontakt med arbetsytan. Sväng)darvid slipmaskinen med overlappande rörelser.

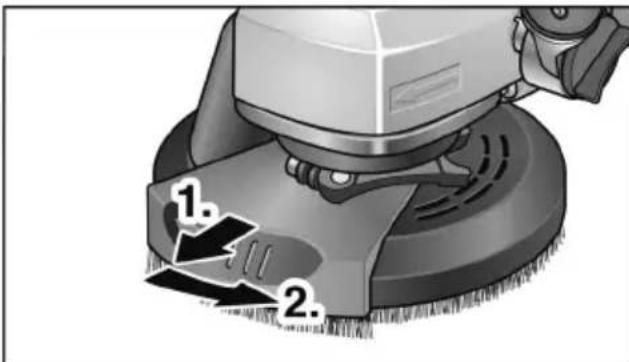

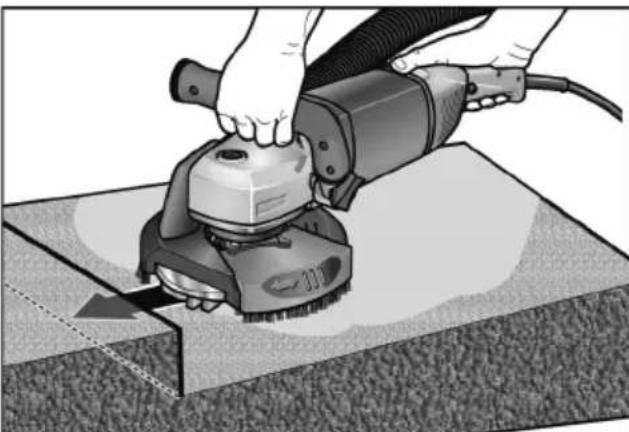

2. För hörnslipning:

3. Stäng av maskinen och vänta tills slipverktyget stär stilla.

-Dra ut det svangbara kantsegmentet och svang det at vander.

• Koppla till maskinenigen.

1. Koppla after arbetet fran elverktyget och dra ut natakaktien.

Borstkrans

Sprängskyddet År utrustat med en borstktrans. Denna krans har två Funktioner:

• Eftersom kransen sticker ut over sliptallrikens ytakommen den forst i Kontakt med arbetsyan. Därigenom stalls silptallriken parallellt mot arbetsyan innan slipmedletkommen ikontakt med arbetsyan.Pa sa satt undviks en skärformig fordjupning genom sliptallrikens kant.

• Kransen häller tillbaka dammet tills det sugs ut av dammsugaren.

Om borstkranen skadas aller ar mycket sliten maste den bytas ut. En reservborstsats kan erhallas hos varje FLEX-kundtjanstalle.

Underhäll och skötsel

WARNING!

Dra ut nätkontakten fore alla arbeten pa elverktyget.

Rengöring

WARNING!

Använd varken vatten aller andra flytande rengöringsmedel.

Blåsigenom motorrummet och kåpans insida med torr tryckluft regelbundet.
Rengör sprängskyddet och det svängbara kantsegmentet med torr tryckluft.

Reparation

Reparation fär endast utforas av en kundtjänstverkstad som ar auktoriserad av tillverkaren.

OBS

Lossa ej skruvarna pa motorkapan under garantitiden. I annat fall upphor tillverkarens garantiforpliktelser att galla.

Reservdilar och tillbehör

For vidare tillbehör, särskilt insatsverktyg, se tilverkarens katalog.

Explosionsrittingar och reservdelslistor aterfinns pa var hemsida:

www.flex-tools.com

Skrotning och avfallschantering

WARNING!

Gör forbrukade maskiner obrukbara genom att avlagsna natsladden.

Endast for EU-stater
Kasta ej elverktyg i hushållssoporna!
Enligt det europeiska direktivet 2012/

19/EG om avfall av elektrisk och elektronisk utrustning och omsättningen i nationell rätt ska forbrukade elverktyg samlas separat och lamnas in till miljövänlig Återvinning.

OBS

Fraga fackhandlaren rorande avfallsbestammelser!

Härmed forklarar vi att den under "Tekniska data" beskrivnaprodukten uppfyller kraven i foljande standarder eller regelgivende dokument:

EN 60745 enligt kraven i direktiven
2004/108/EG (till 19.04.2016),
2014/30/EU (from 20.04.2016),
2006/42/EG, 2011/65/EG.

Ansvarig for tekniska underlag:
FLEX-Elektrowerzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research & Development (R & D) 15.05.2015

Tillverkaren och hans representant iklader sig inget ansvar for skador erler forlorad vinst som uppSTAR genom Produkten erler genom att Produkten ej kan anvandas.

Tillverkaren och hans representant ikläder sig inget ansvar for skador som uppstår genom felaktig användning eller i forbindelse med andra tillverkaresprodukter.

Sisälto
