MANUAL DE UTILIZADOR LD 18-7 150 R Kit Flex

Simbolosutilizados. 58
Para sua segurarca 58
Ruido e vibração 62
Caracteristicas techniques 62
Panoràmica daquina 63
Instruções de utilizesaão 64
Manutenção e tratamento 67
Indicações sobre reciclagem 68
Conformidade C. 68
Exclusao de responsabilitades. 68

Simbolosutilizados

AVISO!

Characteriza um perigo immediato e eminente. Anão observação da指示ação, pode implicar morte ou ferimentos muito graves.

ATENÇAÖ!

• Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuços materiais.

INDICACAO!

Caracteriza conselhos para utilizao e in forma os importantes.

Simbolos no aparelho

Antes da colocacao em funcao namento, leia as Instruções desenvolvimento!

Usar oculos de protecao!

Indicações sobre reciciclagem para o aparecido antigo (ver a pág. 68)!

Para sua segurarca

AVISO!

Ler antes dautilização da ferramentalelectracaeproceder em conformidade:-estasInstruçõesde service,

-as instruções gerais de segurança, parautilização com ferramentas electricasna documentação anexa (Textosn.: 315.915),

-as regras e as normas em vigor para prevenção contra acidentes no local deutilização.

Esta ferramenta eletrica foi fabricada deacordo com a situação da的技术e e com as regras和技术es de seguranca em vigor. No entanto, na suautilização, pode existir danos para ouutiladoroutereiros, oudanos naquina ou noutros bens.

A ferramenta eletrica é so para utilização -de acordo com as disponções legais, -em perfeita situacao de seguranca的技术ica

As anomalies que prejudiquem a segurar devem ser imeditamente eliminadas.

Utilização de acordo com as dispositions legais

A lixadeira de sanamento LD 18-7 125 R/ LD 18-7 150 R é indicada

• para utilização profissional na indústria eem oficinas,
• para lixar e alisar a seco betão, reboco, soalho em cimento, arenito, argila refractária e asfalto,
• para lixar pinturas primarias e restos de cola no betão ou no soalho em cimento,
• para utilizes com ferramentas de diamante, que são fornecidas por FLEX para este aparecido e são homologadas para uma rotação de, pelo menos, 7.000 rpm.

Não é permitida a'utilisation de discos de corte, de desbaste e de polir nem escovas de arame.

Nautilização da lixadeira de sanamento LD 18-7 125 R/LD 18-7 150 R deve ser ligado um aspirador da classe M.

Indicações sobre segurarça

AVISO!

Leia todas as indentações de segurarina instruções. A não observança das indentações de segurarça e das instruções podem ter como cons Equitycia um何时e eltrico, incendio e/ou ferimentos graves.

Guarde todas as indentações de segurar e instruções para o futuro.

-Esta ferramenta eletrica deve serutilizada como lixadeira. Respeitar todasasindicacoes de seguranca,instruções,presentacoes eoples fornecidos juntamente com o aparelho.

Se as instruções seguições não foram respeitadas, poder ser surgir choques eletricos, incendios e/ou ferimentos graves.

• Esta ferramenta eletrica não é indentada para lixar com folhas de lixa, travaços com escovas de arame, polir eURTAR.

Utilizacoes para as quais a ferramenta eletrica não está prevista pode provocar perigos e ferimentos.

• Não utilizes qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta electrica.

So porque foi possível fixar o acessório na sua ferramenta électrique,也是如此 garante uma UTILização com segurar.

A rotação permitida para a ferramenta de utilizesçao tem, no minimo, que ser tao elevada como a rotação Tmaxima indica na和个人ia ferramenta eletrica.

Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em varias direções.

Diametro exterior e espessura da ferramenta de utilização tem que correspondar às indicações de medidas referidas na ferramenta electrica.

Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.

Discos de lixar, pratos de lixar ou outros acessórios tem que adaptar-se com precisão ao veio de lixar da sua ferramenta electrica.

Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eletrica, tem uma rotação irregular, vibram formente e pode provocar perda de controlo do aparecido.

• Nunca usar ferramenta danificadas. Antes de qualquer aplicacao, verificar se a ferramenta aparena estilhaços ou fissuras, o prato de lixar aparena fissuras, atrito ou forte desgaste.

Se a ferramenta eletrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas aparece danos ou utilizes outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da area da ferramenta em rotação edeerao o aparelho funcinar com a rotação Tmaxima durante um minuto.

As ferramentas danificadas partem-se na maior das vezes durante este tempo de teste.

Utilizar equipamento de segurar个人观点. De acordo com a utilização usar proteção total da face, proteção para os olhos e óculos de proteção. Se for considerado conveniente, utilizemascarara para o po, proteção para os ouvidos, luvas de proteção ou aventais especialis que mantém afastadas��enas particulas de lixa e de material.

Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situacoes de utilizesao do aparelho.

Máscaras para o pó e de respiração tem que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruido intenso e prolongado, pode sofrer danos de audizione.

• Tomar atençao relativamente a uma distancia de seguranca entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecao pessoal.

Pedados de material daorra ou ferramentas partidas poder ser projectados e provocar ferimentos, mesmo distanciados do local de travailho direto.

Segurar o aparecido semente pelas superficies de Manipulacao isoladas, quando se executam lavoros, nos quais a ferramenta pode encontrar cabos electricos ocultos ou o proprietary cabo de alimentacao de corrente.

Ocontactocomumcabo sob tensao podesemarcelocar componentes metálicosdoaparelho sob tensa oprovocarmuchqueeléctrico.

• Manter o cabo de rede afastado de ferramentas em rotação.

Se o operador perder o controlo do aparvelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador pode ser atingidos pela ferramenta em rotação.

• Nunca pousar o aparelho antes da ferramenta estar completeness parada.

A ferramenta em rotação pode entra em contacto com a superficie de assento, o que pode provocar a perda de controlo do aparecido.

• Não deixar a ferramenta elétrica func.
  cionar quando esta é transporte.

O vestuário do operador pode, por contacto occasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.

Limpar regularamente as ranhuras de ventilacao da ferramenta eletrica.

A turbina do motor aspira po para o interior do aparecido e uma forte accumulação de po com teor de metal pode provocar perigo deCHOque electrico.

• Não utilizes a ferramenta électrique nas proximidades de materiais inflamáveis.

Fáscas poder inflamarestes materiais.

• Não utilizes ferramentas que exijam agentes de refrigeração liquidos.

Autilização deágua ou outros agentes de refrigeração liquidos pode provocar choques electricos.

Instruções especialis de segurar para lixar:

Os rebolos de lixar so podem ser realizados nas possibilidades de aplicacao recomendadas.

Por exemple: Nunca lixar com a superficieI lateral de um disco de diamante.

Pratos de lixar de diamante são indicados para desbaste de material com a parte de baixo do prato de lixar. Um efeito de forca lateral sobre este rebolo de lixar pode parti-lo.

Utilizar sempre flanges de aperto intestos no tamanho e formatting correctos para a ferramenta seleccionada.

Flanges adequados apoiam a ferramenta e assim reduzem o perigo de uma ruptura.

• Não utilizes ferramentas desgastadas de ferramentas electricas maiores.

Ferramentas de adaptação para ferramentas electricas maiores não foram preparadas para as rotações mais elevadas de ferramentas electricas mais��enas e podem partir-se.

Contrapolé e instruções de segurarça correspondentes

Contragolpe é a reacção repentina em conséquence de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc.

Prisão oubloqueio da origem a uma paragem abrupta da ferramenta em rotação.

Devido aippo, uma ferramenta eletrica descentrolada é acelerada, no punto de bloqueio, contra o sentido de rotação da ferramenta deutilização.

Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significica que a aresta do disco de lixar que penetrara na peça pode encravar e, devido a也是如此, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direção do operador ou afastando-searethedestedependente dosentido de rotação no punto debloqueio.

Devido a isso, os discos de lixar podem也是非常 partir-se.

Um contragolpe é a consquência de uma utilização errada ou defeituosa da ferramenta eletrica. Ele pode ser evitado atraves de medidas de precação adequadas, conforme descririto a seguir.

• Manter a ferramenta eletrica bem presa e colocar o corpo e os braços numa posicao, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicular, caso esteja disponivel, para ter o maior controlo possivel sobre as forças do contragolpe ou momentos de reaccao no Functionamento do aparelho em rotação elevada.

O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

• Nunca colocar as mãos na proximidade de ferramentas em rotação.

A ferramenta em utilizesao pode movimentar-se contra as mados do operador em caso de contragolpe.

Evite, com o seu corpo, o espaço onde a ferramenta eletrica é movimentada no caso dum contragolpe.

O contragolpe movimenta a ferramenta eletrica no sentido incontrario ao movimento do disco de lixar no punto de bloqueio.

Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilizescão dessaltem da peça a travaíhar e se encravem.

A ferramenta em rotação tem tendência para encravar em cantos, arestasaguadas ou se fazer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

• Não usar lâminas de serra de corrente ou de dentes.

As ferramentas deste tipo provocam frequentlymente um contragolpe ou a perda de controlo sobre a ferramenta electrica.

Outras indications de segurarca

Utilizar semente cabos de extensão homologados para exteriorores.
- Não se recomenda lixarisas com teor de chumbo. A remoção deisas com teor de chumbo édeve ser feita por pessoal especializzato.
- Não travaçar materiais que libertemsubstências prejudicials à saúde, (p. ex.amIENTo). Tomar medidas de proteção,se se formarem poiras prejudicials à saúde, combustíveis ou explosivos Utilizar mascara de proteção contrapoiras. Utilizar sistemas de aspiração de pó.

! DANOS MATERIALS!

A tensão da rede e a indentação de tensão na chapa de caractéristicas tem que ser coincidentes.

Ruido e vibração

Os values de ruido e de vibracao foram apurados de acordo com a EN 60745.

• Nível de pressão acústica: 91,8 dB(A);
• Nível de potência acústica: 102,8 dB(A);

Insegurarça:

Valor global de vibração

(ao lixar superficies de betao):

-Valor de emissão: a

Insegurarça:

$$ \mathrm {h} = 7, 4 \mathrm {m} / \mathrm {s} _ {\circ} ^ {2} $$

AVISO!

Nautilização diária alteram-se os valuores deruído e de oscilação.

INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medico em conformidade com umprocesso de medicação normalizando na EN 60745 e pode serutilizzato para a comparação de ferramentas electrolyticas entre si. Esteprocesso también éadequado para umaestimativa provisória da)carga das vibrações.

O nível de vibrações indicado representa as principais'utilizations das ferra-mentas electricas.

Se, no entanto, a ferramenta eletrica for aplicada noutras situacoes com ferramentas differentes ou com insufficiente manutencao, o;nivel de vibrationssemainveemode serdifferente. Isto pode augmentar claramente acarga das vibrations durante o periodo global de travainho.

Para uma avaliação exacta da entrega de vibrações, devem也是非常 ser considerados os tempos em que o aparecido está desligado ou embora estando a funcionar não está em utilizesação. Isto pode reduzir claramente a entrega das vibrações durante o períodoglobal de trabalho.

Determinar medidas de seguranca adiconais para protecao do uso da feito das vibrações, como, por example: Manutenacao da ferramenta eletrica e das ferramentas aplicadas, manutenacao das maoes quentes, organização dos ciclo de trabalho.

ATENÇAÖ!

Com um nível de pressão acústica superior a85 dB(A), deve ser uso um protector para os ouvidos.

Characteristicas先进技术

Tipo do aparecido	Lixadeira de sanamento		LD 18-7 125 R	LD 18-7 150 R
Tensão da rede V/Hz	230/50
Classe de proteção			☐/II
Potência absorvida	W		1.800
Rotações	rpm		7.000
Admissão da ferramenta			M14
Diâmetro máx. dos discos	mm		125	150
Peso de acordo com «EPTA-procedure 01/2003» (sem cabo de ligação)	kg		4,2	4,3

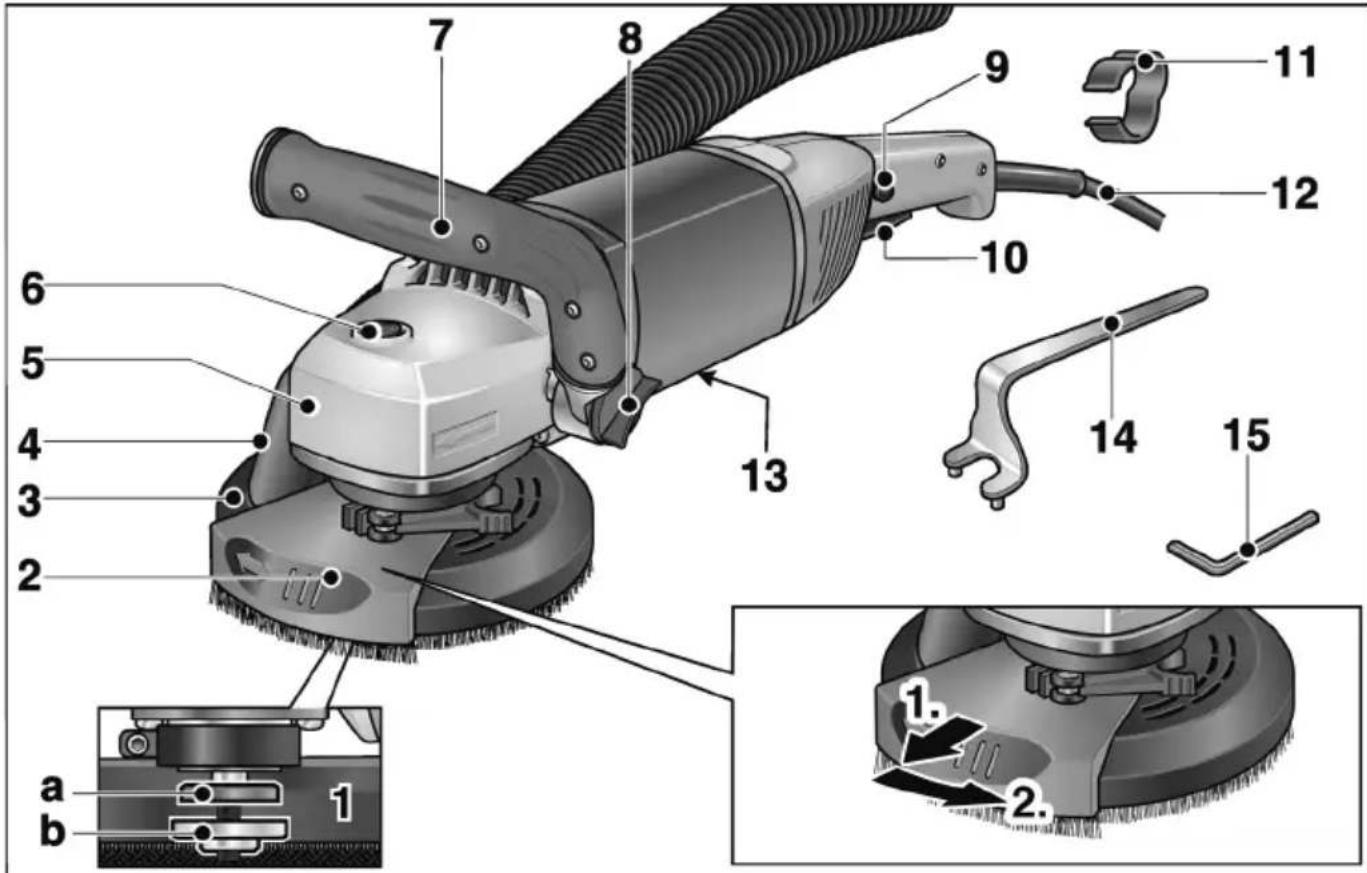

Panorámica daquina

1 Veio com flange roscada a Flange de aperto b Porca de aperto

2 Segmento do bordo oscilante

3 Capa de protecao com coroa de escovas a) LD 18-7 125 R:0 125 mm b)LD 18-7 150 R:0 150 mm

4 Bocal de ligação para aspiração do bó

5 Cabeça de engrenagem Com saía de ar e seta indicadora do sentido das rotações.

6 Bloqueio do veio Para fixacao do veio na mudanca da ferramenta.

7 Pega regulavel
8 Botão rotativo para regulação da pega

9 Bloqueio de ligaço/Botao de retenção Impede o arranque involuntario do aparecido e retém o interruptor (9) em funcaoamento continuo.

10 Interruptor Para ligar e desligar aquina.

11 Suporte do cabo (3x) Para um guiamento seguro do cabo na mangueira de aspiracao

12 Cabo de ligação de 4,0 m com ficha electrica

13 Chapa de caracteristicas

14 Chave de porca de aperto

15 Chave com sextavado interior (Abertura da chave 4)

Instruções de utilizesação

Antes da colocação em funciona-mentationo

Desembalar a ferramenta eletrica e os acessos e controlar se o fornecimento está completeo e não sofreu danos no transporte.

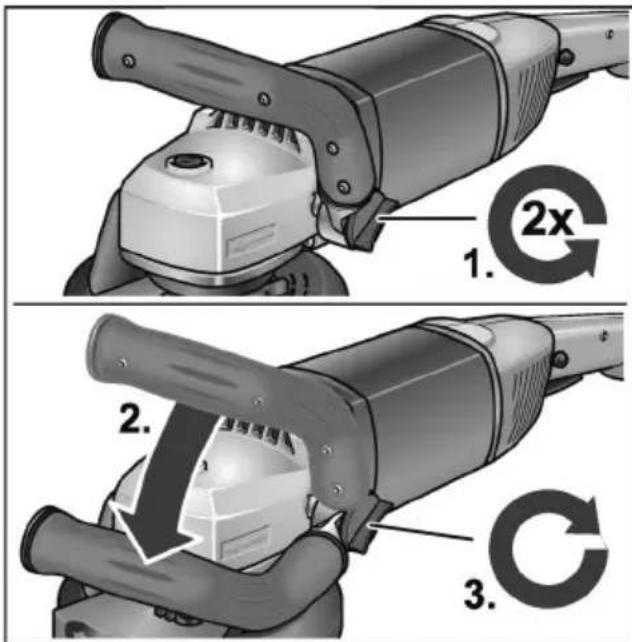

Regular a pega

Desapertar o botão rotativo para regulaçao da pega, dando-Ihe 2 voltas no sentido contrario ao dos ponteiros do relógio.

Colocar a pega na posicao desejada (engate de 15^

Certificar-se de que fica bem encaixada!

Apertar o botão rotativo para regulaçao da pega, rodando-o no sentido dos ponteiros do relógio.

INDICAÇÃO

Casonecessario,a pega pode ser deslocada para ootro lado da ferramenta eletrica.

Aplicare e substituir o produto de lixar

AVISO!

Antes de qualquer intervencao na ferramenta electrica, desligar a ficha da tomada.

Premir e manter premido obloqueio do veio (1.).
Com a chave de detença, desmontar a porca de fixação do veio (2.) rodando-a em sentido contrário ao dos ponteiros do relógio.

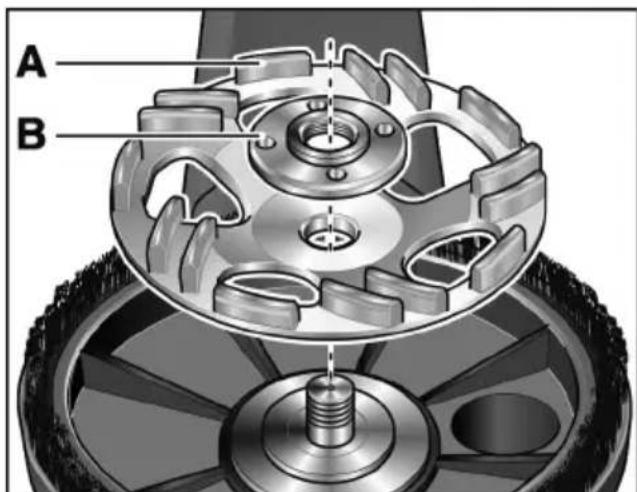

Montar o prato de lixar de diamante (A) na posicao de apoio correcta

Apertar a porca de fixação (B) no veio, com o color para cima.
Premir e manter premido obloqueio do veio.

Apertar a porca de aperto com a chave de detenção.
- Controller o posicionamento da tampa de protecao.

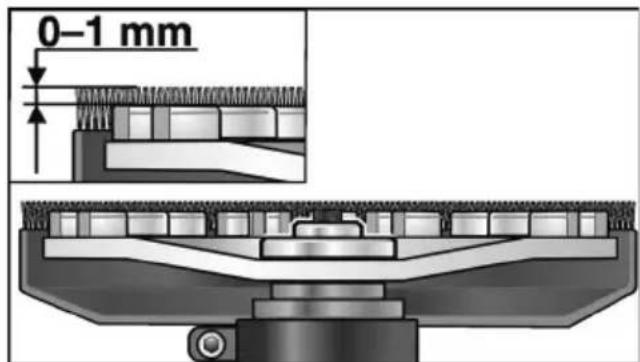

A coroa de lixar deve estar saliente ca. de 0-1 mm do prato de lixar. Em caso de necessidade, corrigir (ver «Ajustar o resguardo de protecao').

Encaixarafichaderedenatomada.
Ligar a ferramenta electrica (sem engrenar) e deixar funciona durante ca. de 30 segundos. Verificar, se existem desequilibrios ou vibracoes.
Desligar a ferramenta électrique.

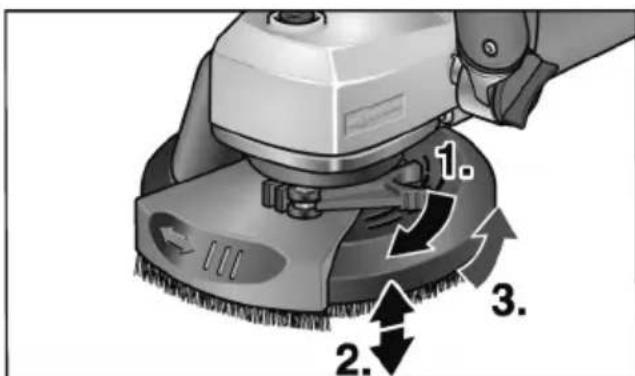

Ajustar o resguardo de proteção

INDICACAO!

A coroa de lixar deve estar saliente ca. de 0-1 mm do prato de lixar.

Para compensar o desgaste no prato de lixar de diamante, a tampa de protecao pode ser ajustada em altitude.

Soltar a alavanca de fixação na capa de proteção.
Regular a tampa de proteção para a alta pretendida.

Apertar a alavanca de tensao.

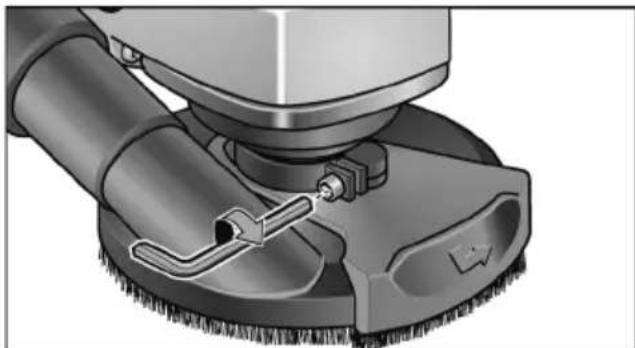

INDICACAO!

Em caso de diminuiar arengtha de aperto, oaperto pode ser reajustado apertando osparafudos de sextavado interior na alavanca de fixacao.

Ligaçao de umsystema de aspiracao

INDICACAO!

Recomenda-se a utilização de um aspirador especial FLEX da classe M.

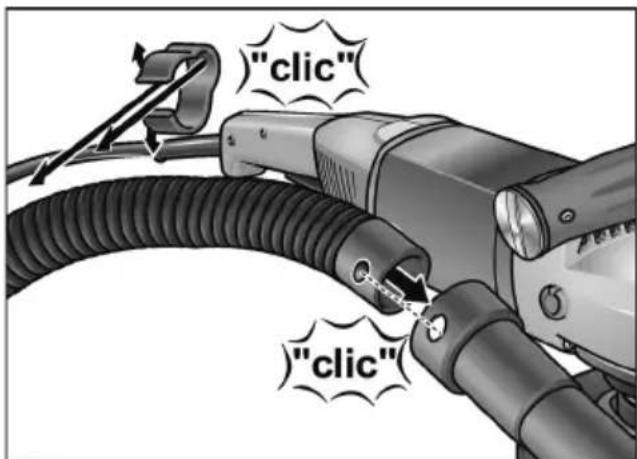

Fixar a mangueira de aspiração no local de ligação da capa de proteção.
Fixar o cabo de ligaçao com os suportes do cabo (3x) fornecidos na mangueira de aspiração.

Ligar a mangueira de aspiração ao Sistema de aspiração. Respeitar as Instruções de service para o Sistema de aspiração! Controller a fixação! Em caso de necessidade, utilize um adaptor adequado.

INDICACAO!

Se seu aspirador necessitar de um bocal deligação especial (ou está,除外 bocal deligaçãoDIFFERente da medida de 32 mm/ 36mm dos bocais de ligação normalizados, que faz parte do equipamento da sua ferramenta eletrica),deverá contactar o seu fornecedor do aspirador para adquirir um adaptorador adequado.

Ligar e desligar a ferramenta electrica

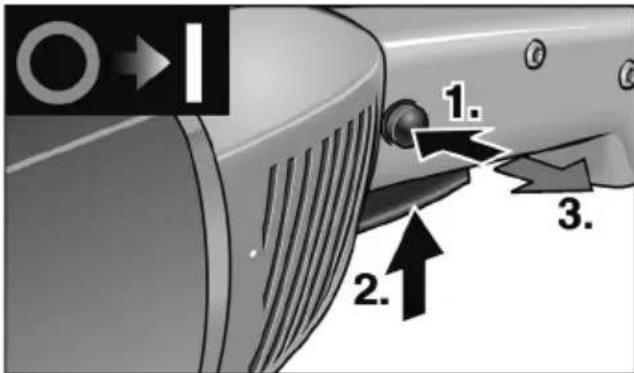

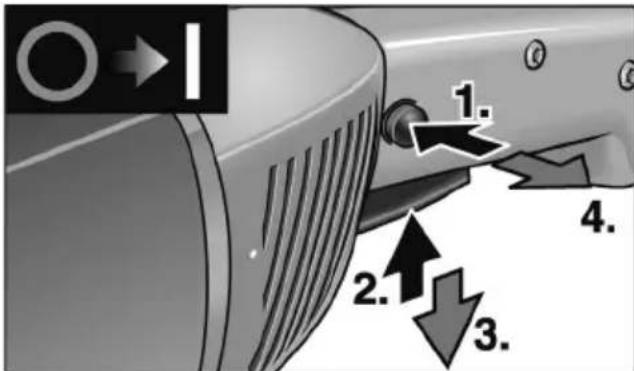

Funcimiento curta sem entgate:

Primeiro, acontear obloqueio de ligacao. Depois, premir o interruptor e mantelo premido.Libertar obloqueio de seguranca.
Para desligar, soltar o bloqueio de ligação. Funcionamento continuo com engate:

Primeiro, acontear o bloqueio de ligaçao e,进驻, o interruptor, mantendo-o premido.
Para engrenar, fazer o botão de retençao premido e libertar o interruptor. Libertar obloqueio de segurance.

INDICAÇÃO

Depois duma falta de corrente, o aparelho ligado não volta a arrancar.

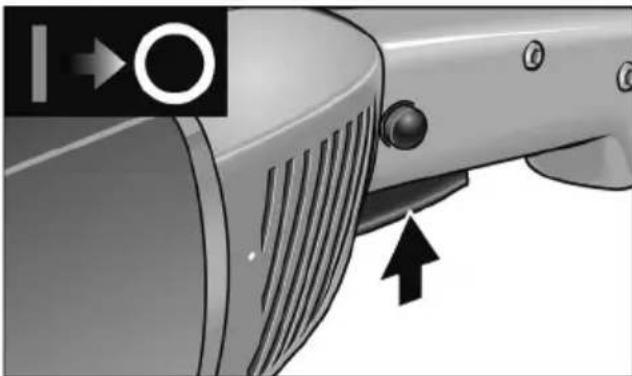

Desligar o aparelho:

Para desligar, premir o interruptor breve-mente e, deposito, solta-lo.

Trabalhar com a ferramenta electrica

AVISO!

O prato de lixar em rotação não pode entra em contacto com objects com superfícies pontiagudas salientes. Perigo de um contragolpe! Danos no prato de lixar. Em caso dedanos ou forte desgaste do prato de lixar, este deve ser impreterivelmente substituído.

ATENÇA°

Segurar a ferramenta electrica sempre com as vezes mais!

1. Pressionar mais para que o prato de lixar entre em contacto com a superficie de trabalho. Para isso, oscilar a lixadeira de sanamento com movimentos de sobreposicao.

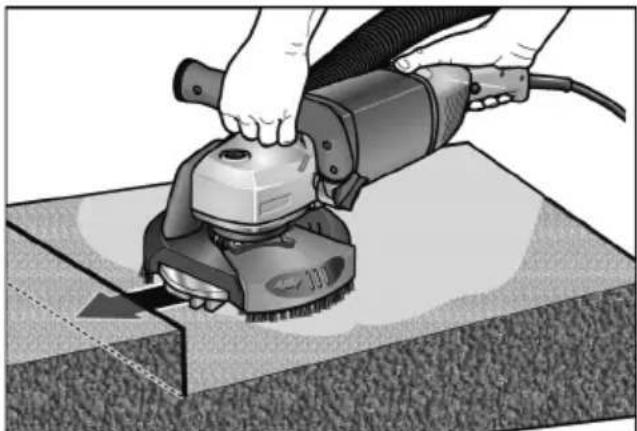

2. Para lixar em cantos:

3. Desligar o aparelho e esperar, até que a ferramenta de lixar esteja completeness parada.

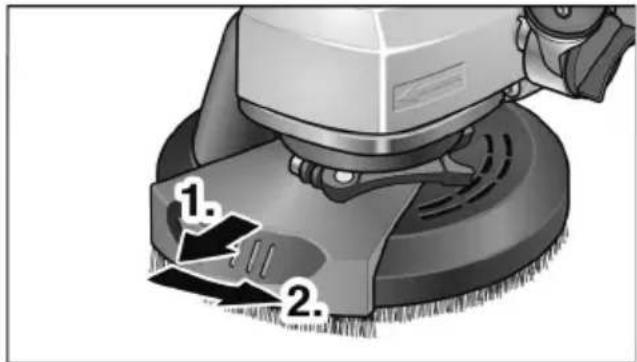

• Retirar o segmento de bordo oscilante e deslocá-lo para a esquerda.

-Voltar a ligar o aparelho.

1. Depois de executado o trabajo, desligar a ferramenta electrica e retiring a ficha da tomada.

Coroa de escovas

A tampa de proteção está equipada com uma coroa de lixar. Essa coroa executa das funções:

• Porque a coroa de lixar está saliente sobre a superficie do prato de lixar, ela entra, primo, em contacto com a superficie de trabalho. Deste modo, o prato de lixar é colocado paralelamente em relaço à superficie de trabalho, antes do meio

de lixar entrada em contacto com a referencia superficie de trabajo. Evita-se, assim, uma reentrancia em forma de foice provocada pelo bordo do prato de lixar.

• A coroa de lixar retém o po, até este ser aspirado pelo aspirador.

Se a coroa de lixar sofrer danos ou aparecer um desgaste excessivo, deve ser substituía. Para isso, oscilar a ferramenta electrica com movimento de sobreposão.

Manutenção e tratamento

AVISO!

Antes de qualquer intervencao na ferramenta electrica, desligar a ficha da tomada.

Limpeza

AVISO!

Não utilizes agua ou produits de limpeza liquidos.

Limpar, regularamente, com ar comprimido seco, o interior da estrutura com motor.
- Limpar a tampa de proteção e o segmento de bordo oscilante com ar comprimido seco.

Reparacoes

As reparacoes devem ser executadas, excludamente, por Servicos Tecnicos autorizados pelo fabricante.

INDICACAO!

Não desapertar os parafudos na caixa domotor durante o tempo de garantia.

Seesta indentação não for respeitada, expiram as obrigações de garantia do fabricante.

Peças de reparacao e acessórios

Consultar os catalogsos do fabricante para mais informação sobre outros acessórios,principalmente ferramentas deutilização.

Desenhos de explosão e listas de peças de reparação podem ser consultados na mesma Homepage:

www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os apareiros fora de service devem ser inutilizados, retrando-lhes os cabos de ligaçao à rede.

So para os paises da UE.

Não colocar as ferramentas electrolycas no lixo domestico!

Em conformidade com a Direita Europeia 2012/19/CE sobre aparehos electricos e electronicos usados e com a transposicao para o Direito Nacional, as ferramentas electricas usadas tem que ser reunidas separamente e encaminhadas para o reaproveitoamento sem poluicao do meio ambiente.

INDICAÇÃO!

Informe-se sobre possibilidades de recicagem+junto do agente especializzato!

Conformidade (C)

Declaramos, sob{nossa inteira responsabilitadé, que o produits descririto em

«Caracteristicas先进技术» se encontra em conformidade com as normas e os documentoos normativos seguições:

EN 60745 de acordo com as determina-ções das directivas

2004/108/CE (até 19.04.2016),

2014/30/UE (a partir de 20.04.2016),

2006/42/CE, 2011/65/CE.

Responsavel pela documentacao的技术ica:

Exclusão de responsabilitáções

O fabricante e seu representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produits ou pela possível não'utilisation do mesmo.

O fabricante e seu representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produits de outros fabricantes.

Inhoud

• pr o s t a n o v e n é p o u Ž i
• v b e z v a d n é m b e z p e Čn o stavu.
