MANUALE UTENTE LD 18-7 150 R Kit Flex

Simboliutilizzati 36

Per la nostra sicurezza 36

Rumorevibrazione. 39

Dati tecnici 40

Guidarapida. 41

Istruzioni per I'uso 42

Manutenzione e cura 45

Istruzioni per la rottamazione e lo smaltimento 46

Conformità C€ 46

Esclusionedela responsabilita. 46

Simboliutilizzati

PERICOLO!

Indica un pericolo imminente.
In caso d'inosservanza dell'avventenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettiv!

Avviso per la rottamazione dell'apparecchio dimesso (vedipagina 46)!

Per la nostra sicurezza

PERICOLO!

Leggere prima di usare l'electroutensile edagire conformmente:

-questeistruzioni per I'uso,

• le «Istruzioni di sicurezza generali» per l'uso di eletttroutensili, nell'accluso fascicolo (Scritt in°: 315.915),

• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo eletttrutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego sono derivare pericoli per l'incomità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali.

Usarelelettroutensile solo

-per I'uso regolare previsto,

-in perfetto stato tecnico di sicurezza.

Elimare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

La levigatrice per risanamento

LD 18-7 125 R/ LD 18-7 150 R è prevista

-per I'impiego professionale nell'industria e nell'artigianato,
- per la molatura e levigatura a secco di calcestruzzo, intonaco, pavimento continuo, pietra arenaria, argilla refrattaria ed asfalto,
-per abradere pittura e residui di colla su calcestruzzo o pavimento continuo,
- per l'impiego con utensili diamantati forniti da FLEX per quello apparecchio ed omologati per una velocità di rotazione minima di 7.000 g/min.

Non è ammesso l'impiego di mole da taglio, da sgrosso, mole a lamelle di tela smeriglio a ventaglio o di spazzole metalliche.

Per l'impiego della levigatrice per risanamento LD 18-7 125 R/LD 18-7 150 R collagenare un aspirapolvere della classe M.

Istruzioni di sicurezza

PERICOLO!

Leggere tutte le avventenze di sicurezza ele struzioni. Omissioni nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi.

Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.

• Questo eletttroutensile va usato come levigatrice. Osservare tutte le istruzioni di sicurezza,indicazioni,illustrazioni e dati consognati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
• Questo eletttroutensile non è idoneo per la smerigliatura con carta vetrata, per lavori con spazzole metalliche, per lucidare e troncare.

Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericolile sioni.

Non usare accessori, che non siano stati espessamente previsti e raccomandati dal costruttore per quello eletttrutensile.

Il solo fatto che l'accessorio più essere fissato a quello eletttroutensile non garantisce un uso sicuro.

Il numero di giri consentito dell'utensile montato deve essere come minimo uguali al numero di giri massimo indicato sull'eletttroutensile.

L'accessorio che gira ad una velocità superiore a quella consentita più frantumarsi ed essere proiettato tutti'intorno.

Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'eletttroutensile.

Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.

Dischi abrasivi, mole a tazza o altri accessori devono essere esattamente adatti al mandrino portamola di quello eletttroutsile.

Gli utensili non esattamente adatti al mandrino portamola dell'eletttroutensile girano in modo irregularare, vibrano forte-mente e possono causare la perdita del controllo.

Non impiegare utensili danneggiati. Prima di agli uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'elettrotensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avee controllato e montato I'utensile di lavoro, allontanare le personne che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare I'apparecchio per un minuto al massimo numero di giri.

In quello tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

Indossare l'equipaggiamento protet-tivo personale. A seconda dell'impio, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi.

Se necessario, indossare la maschera antipolvere, la protezione per l'udito, quanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvero o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

In presenza di altre personne, prestare attenzione alla loro distance di sicurezza nella vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.

Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare ancche lesioni all'esterno dell'area di lavoro diretta.

• Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettROUTensile solo sulle superfici di presa isolate.

Il contatto con una linea elettrica sotto tensione cui mettere nelle tensioneanche le parti metalliche dell'elettrotensile e provocare una scossa elettrica.

• Tenere il cavo di alimentazione lontano da utensili montati in rotazione.

In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvincan-doloosi alla vostra mano oppure al braccio.

Non depore mai l'eletttroutensile, prima che l'utensile montato sua completeness fermo.

L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controlo sull'elettroutensile.

Non tenere l'electroutensile in funzione durante il trasporto.

A causa del contatto accidentale con l'utensile in rotazione il vosto abbligiamo s'impiglia nell'utensile e cosi lo avicina e lo fa penetrare nel vosto corpo.

Pulire regolarmente le fessure di ventilazione dell'eletttroutensile.

La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica cui poto causare pericoli elettrici.

Non usare l'elettroutensile in prossimità di materiali inflammabili.

Le scintille possono incendiare quosti materiali.

Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi.

L'impiego di acqua o di altri liquidi di raffreddamento cui cause una scossa elettrica.

Avvertenze di sicurezza speciali per la levigatura:

■ Usare le mole solo per le possibilità d'impiego raccomandate.

Ad esempio: non molare mai con la superficie laterale di una mola a tazza diamantata. Le mole a tazza diamantate sono destinate all'asportazione di materiale con il lato inferiore della mola. L'effetto di forza laterale su quosti corpi abrasivi cui provocare la rottura.

■ Usare sempre flange di serraggio privé di danni, della grandezza e forma adatte all'utensile da montare.

Le flange adatte supportano gli utensili montati e riducono il pericolo della loro rottura.

Nonutilizzare utensili consumati di eletttroutensili piu grandi.

Gli utensili montati per elettroutensili più grandi non sono previsti per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvisa reazione di un utensile montato in rotazione che s'inastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc.

L'inastrarsi o bloccarsi provoca un arresto improvisario dell'utensile in rotazione.

A causa di ciò un eletttroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo cui lo restare incastrato e provocare sono la rottura della mola o oppure un contraccolpo.

La mola si avicina in tal caso all'operaatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possonoanche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'eletttroutensile. Esso cui assere impedito per mezzo di idonee precauzioni, come in seguito descritto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.
Non avvincare mai la manoagli utensili in rotazione. In caso di contraccolpo l'utensile impiegato potro raggiungere la mano.
Evitare con il proprio corpo la zona,
verso la quale I'eletttroutensile si muove
in caso di un contraccolpo. Il contraccolpo spinge I'eletttroutensile
in direzione opposta al senso di rotazione
della mola nel punto di arresto.
- Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tends ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
Non impiegare lame per seghe a catena o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'eletttroutensile.

Ulteriori avvertenze di sicurezza

■ Usare solo cavi di prolunga autorizzati per l'esterno.

Si sconsiglia l'abrasione di vernici al piombo. La rimozione di vernici al piombo deve essere eseguita solo dallo specialista.
Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amIENTo). Adottare misure di protezione se possono svilupparsi polveri nocive per la salute, infiammabili e esplosive. Indossare maschera protettiva anti-polvere. Usare impianti di aspirazione.

DANNI MATERIAL!

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745. Il livello di rumore stimato A dell'apparecchio è tipicamente: - Livello di pressione acustica: 91,8 dB(A); - Livello di potenza acustica: 102,8 dB(A); - Insicurezza: Valore totale di vibrazione (nella levigatura di superfici in calcestruzzo): - Valore di emissione: a h = 7,4m / s^2 Insicurezza: K

PERICOLO!

I valori di misura indicate sono validi solo per apparecchi nuovi. Nell'impio go quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un procedimento di misura standardizzato in EN 60745 e cui essere utilizzato per il confronto tra elettroutensili. Esso è idoneoanche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettprotensile.

Se tuttavia l'electronitransileiene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni cui differire.

Questo più AUGmente notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.

Per una stima precisa della vibrazione considerare又能 i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.

Per proteggere l'operaatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggintive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

Tipo di apparecchio Levigatrice per risanamento		LD 18-7 125 R	LD 18-7 150 R
Tensione di rete V/Hz 230/50
Classe di protezione		☐/II
Potenza assorbita W 1.800
Giri g/min 7.000
Portautensile M14
Max. diametro del disco mm 125		150
Peso secondo la «EPTA-Procedure 01/2003» (senza cavo di allacciamento)	kg	4,2	4,3

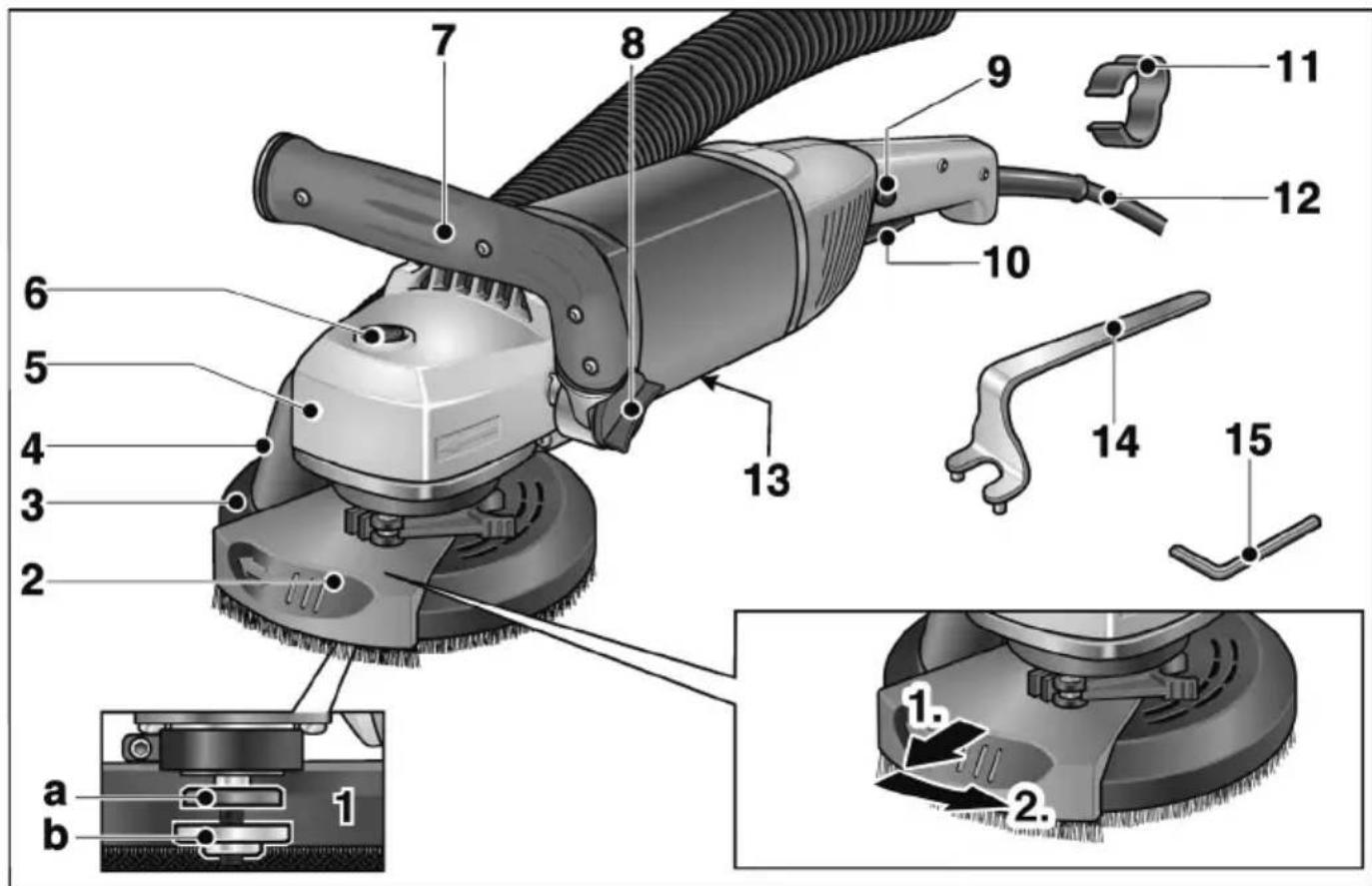

Guida rapida

1 Alberino con flangia filettata
a Flangia di serraggio
b Dado di serraggio
2 Segmento bordo orientabile
3 Cuffia di protezione con spazzola a corona a) LD 18-7 125 R:0 125 mm b)LD 18-7 150 R:0 150 mm
4 Manicotto di raccordo per aspirazione
5 Testa ingranaggi Con uscita aria e freccia per il senso di rotazione.
6 Arresto alberino Per bloccare l'alberino nella sostuzione dell'utensile di rettifica.
7 Maniglia, regolabile
8 Manopola per la regolazione della maniglia

9 Blocco d'accensione/Pulsante d'arresto

Impedisce l'avviamento indesiderato dell'apparecchio e blocca I'interruttore (9) in servizio continuo.

10 Interru tture

Per accendere e spegnere.

11 Fermacavo (3x)

Per il passaggio sicuro del cavo lungo il tubo flessibile di aspirazione

12 Cavo di collegamento 4,0 m con spina di rete
13 Targhetto d'identificazione
14 Chiave per il dato di serraggio.
15 Chiave a brugola (aperture chiave 4 mm)

Istruzioni per l'uso

Prima della messa in funzione

Disimballare elettROUTensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

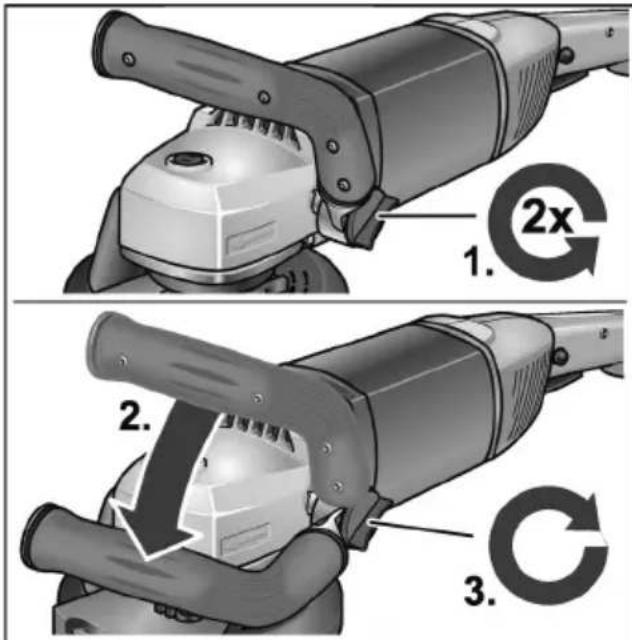

Regolazione della maniglia

■ Allentare la manopola per la regolazione della maniglia di ca. 2 giri in senso antiorario.
- Mettere la maniglia nella posizione desiderata (arco di arresto 15^ ). Attenzione al corretto innesto in posizione!
Stringere in senso orario la manopola per la regolazione della maniglia.

AVVISO

Se necessario, la maniglia cui si racciano spostata sul lato opposto dell'elettroutensile.

Impiego e sostituzione di mezzi abrasivi

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

Premere I'arresto dell'alberino e mantenerlo premuto (1.).
Con la chiave d'arresto svitare il dato di serraggio dall'alberino in senso antiorario e smontarlo (2.).

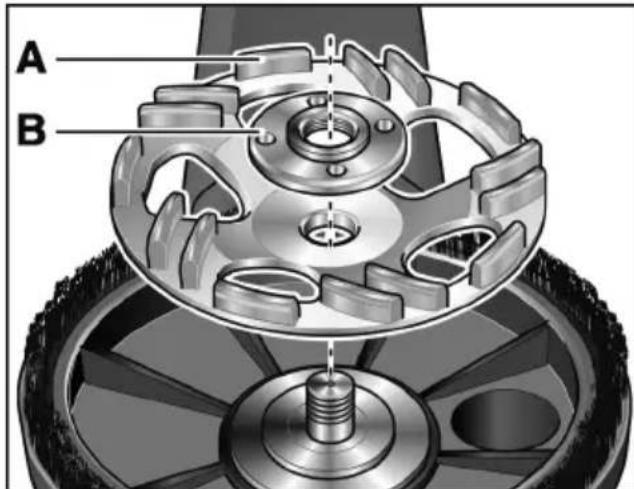

Inserire la mola a tazza diamantata (A) nella posizione corretta.

Avvitare sull'alberino il dato di serraggio (B) con il collare rivolto verso l'alto.
Premere I'arresto dell'alberino e mantenerlo premuto.
Stringere il dato di serraggio con la chiave d'arresto.

Controllare la posizione della cuffia di protezione.

La spazzola a corona deve sporgere ca. 0-1 mm或者其他 la mola a tazza.

Se necessario correggere (vedi il capitolo «Spostare la cuffia di protezione»).

Inserire la spina d'alimentazione nella presa.
Accendere I'electrontroutensile (senza arrestare l'interruttore) e tenerlo in funzione per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
Spagnere I'eeltroutensile

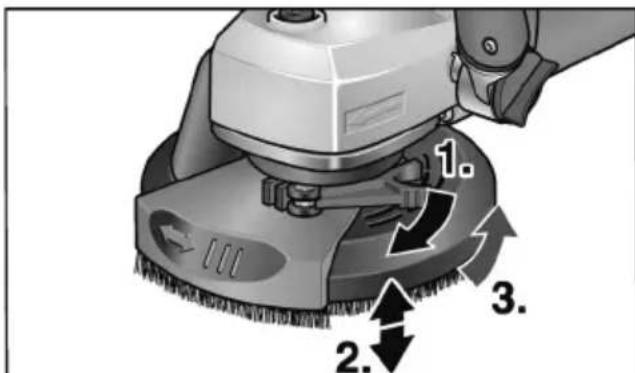

Spostare la cuffia di protezione

AVVISO

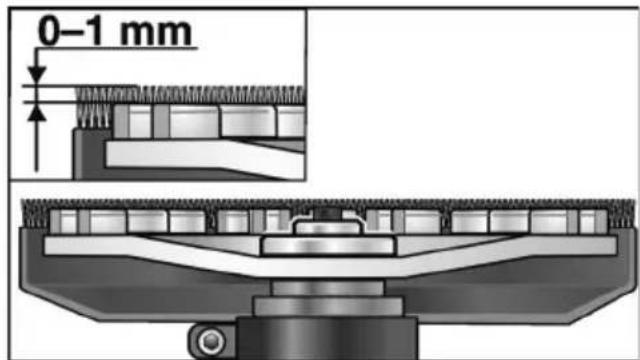

La spazzola a corona deve sporgere ca. 0-1 mm oItre la mola a tazza.Per compensare l'usura della mola a tazza diamantata, la cuffia di protezione cui essere regolata in altezza.

Sbloccare la leva della cuffia di protezione.
Regolare la cuffia di protezione all'altezza desiderata.

Stringere la leva di bloccaggio.

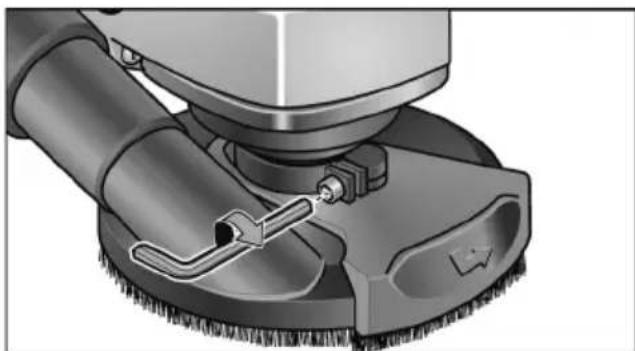

AVVISO

Se la forza di serraggio si riduce, il serraggio cui è essere regolato stringendo la vite abrugola sulla leva di serraggio.

Collegamento ad un impianto di aspirazione

AVVISO

Si consiglia l'uso di un aspirapolverere speciale FLEX della classe M.

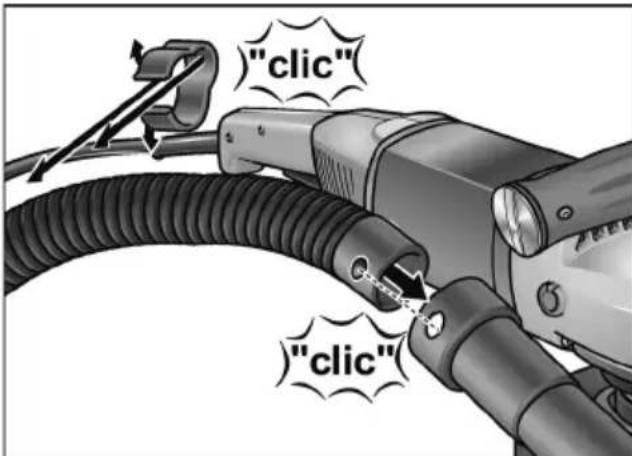

Fissare il tubo flessibile di aspirazione al manicotto di raccordo della cuffia di protezione.
Con i fermacavi forniti a corredo (3x), fissare il cavo di allacciamento al tubo flessibile di aspirazione.

Collegare il tubo di aspirazione all'impianto di aspirazione. Osservare le istruzioni per l'uso dell'impianto di aspirazione! Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio! Se necessario, usare un idoneo adattatore.

i AVVISO

Se l'aspirapolvere disponibile avesse bisogno di uno speciale manicotto di raccordo (vale adire di un manicotto di raccordo diverso daquello con raccordo standard di 32mm/ 36~mm , compreso nella fornitura dell'elettrotensile), mettersi in contatto con il proprio fornitore dell'aspirapolvere e procurarsi I'adattatore idoneo.

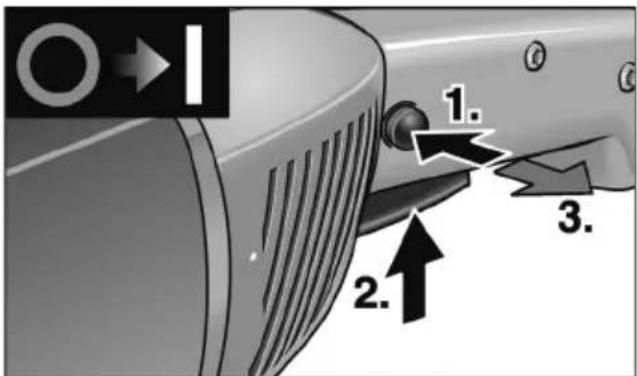

Accendere e spegnere I'elettrotensile

Servizio discontinuo alla restodo del bilico:

Premere prima il blocco d'accensione. Poi premere e mantenere premuto l'interruttore. Rilasciare il blocco d'accensione.
Per spagnere rilasciare l'interrottore.

Servizio continuo con arresto del bilico:

Premere prima il blocco d'accensione,\ dopo premere e mantenere premuto\ l'interruttore.
Per l'arresto Maintainere premuto il pulsante di arresto e rilasciare l'interruttore. Rilasciare il blocco d'accensione.

i AVVISO

Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso nonsirimette in funzione.

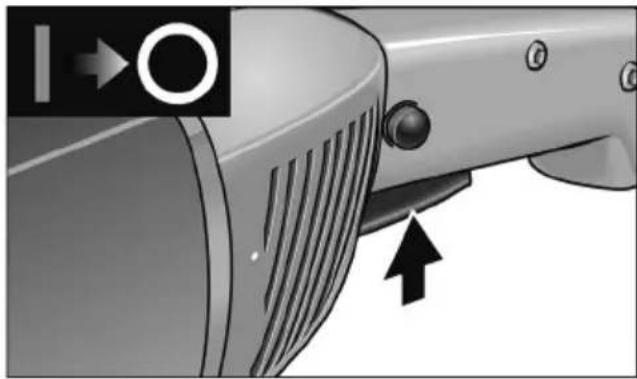

Spagnere l'apparecchio:

Per spagnere premere brevamente e rilasciare l'interruttore.

Lavorare con l'eeltroutensile

PERICOLO!

La mola a tazza in rotazione non deve entrare in contatto con oggetti acuminati sporgenti. Pericolo di contraccolpo! Danni alla mola a tazza. In caso di dati o di forte usura della mola a tazza è indispensable sostenuirla.

PRUDENZA!

Afferrare sempre l'elettROUTensile con entrambe le mani!

1. Fissare il mezzo abrasivo.
2. Collegare l'impianto di aspirazione
3. Inserire la spina di alimentazione.
4. Accendere l'impianto di aspirazione.
5. Accendere l'apparecchio.

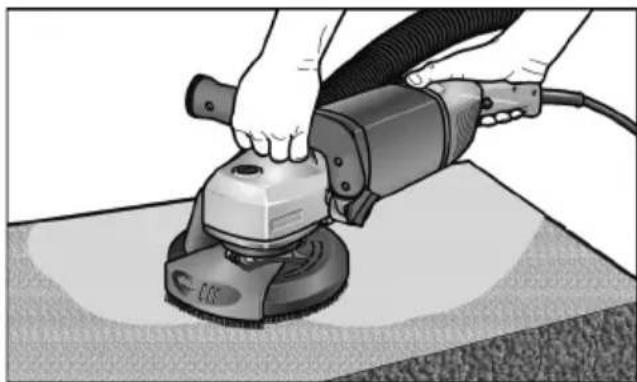

6. Appoggiare la levigatrice per risanamento sulla superficie di lavoro. La spazzola a corona deve essere a paro con la superficie da lavorare.

1. Aumentare poi la pressione per portare la mola a tazza in contatto con la superficie da lavorare. Ciò facendo muovere la levigatrice per risanamento con passate a margini leggermente sovrapposti.

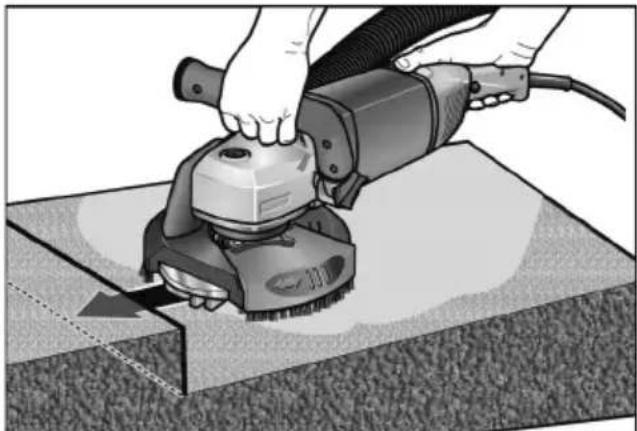

2. Per levigare negli angoli: - spagnere l'apparecchio ed attendere che la mola sia ferma.

• Estrarre il segmento bordo orientabile e ruotarlo verso sinistra.
• Accendere di nuovo l'apparecchio.

1. Dopo il lavoro specnere I' eletttroutensile ed estrarre la spina di rete.

Spazzola a corona

La cuffia di protezione è dotata di una spazzola a corona. Questa corona assolve due funzioni:

• Poiché la spazzola a corona sporge或者其他 superficie di alla mola a tazza,essa tocca la superficie di lavoro prima della mola. Con questo si porta la mola a tazza in posizione parallela alla superficie da lavorare prima che il corpo abrasivo entri in contatto con la superficie. Si evita in tal modo che il bordo della mola a tazza scavi un traccia falciforme nella superficie.

-La corona trattiene anche la polvere, finché non viene aspirata dall'aspirapolvere.

Se la spazzola a corona subisce danni o presenta un'usura eccessiva, deve essere sostituita. Chiedere presso un qualiasi centro assistenza clienti FLEX un set di spazzole di ricambio.

Manutenzione e cura

PERICOLO!

Prima di qualsiastavoro all'elettroutensile estrarre la spina di rete.

Pulizia

PERICOLO!

Non usare acqua o detergenti liquidi.

Soffiare regolarmente con aria compressa.
secca l'interno della carcassa con il motore.
Pulire con aria compressa la cuffia di protezione ed il segmento bordo orientabile.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

i AVVISO

Nel periodo di garanzia non vitre le viti sulla carcassa del motore. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili insertibili, consultare il catalogo del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro dato:

www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli appearecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE

Non gettare eletttroutsili neirifiuti domestici!

Ai sensi della direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale, gli elettROUTensili usati devono essere raccolti separatamente ed inviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità (C)

Dichiariamo sotto nostra escludiva respon-sabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle dirittive 2004/108/CE (fino al 19.04.2016), 2014/30/CU (dal 20.04.2016), 2006/42/CE, 2011/65/CE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessionse derivanti da interruzione dell'exercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.

Contidente
