BRUGSANVISNING LD 18-7 150 R Kit Flex

Anvendte symboler 80
For Deres egen sikkerheds skyld 80
Stojog vibration 83
Tekniske data. 84
Oversigt 85
Brugsanvising 86
Vedligeholdelse og eftersyn 89
Bortskaffelseshenvisninger 90
C€-Overensstemmelse. 90
Ansvarsudelukkelse. 90

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Vedtilsidesættelse af henvisningen opstär der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Vedtilsidesaettelse af henvisningen er der fare for tilskadekomst, aller der kan opsta materielle skader.

BEMERK

Betegner anvendelsestips og vigtige informationer.

Symboler på maskinen

Laes betjeningsvejledningen,
inden maskinen tages i brug!

Benyt ojenværn!

Henvisning om bortskaffelse afden udtjente maskine (se side 90)!

For Deres egen sikkerheds skyld

ADVARSEL!

Inden elværktjet tages i brug Iaes og fofg:

-betjeningsvejledningen,

-,Generelle sikkerhedshenvisninger forhandtering af elværktjer i vedlagte hæfte (skrift-nr.: 315.915),

-de for anvendelsesstedet gaelende regler og forskrifter vedrorende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold tilaktuelt teknik niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved drug af maskinen opsta fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, aller den kan opsta materielle skader. Elværktøjet mA kun benyttes -til det dertil beregnede formål,

-i sikkerhedsteknisk upåklagelig tilstand.

Fejl, der har negativ indflydelse pa sikkerheden, skal afhjaelpes omgaardene.

Bestemmelsesmaessig brug

Saneringslibemaskine LD 18-7 125 R/LD 18-7 150 R er beregnet til

• erhvervsmaessig brug inden for industri og handværk,
• tørslibning og glatning af beton, pudstobe gulve, sandsten, chamotte og asfalt,
• silibning af malede belægninger og klæberrester på beton eller støbte gulve,
• drug med diamantværktjoer, der tilbydes af FLEX tilijke maskine og som er god-kendt til et omdrejningstal på min. 7.000 omdr./min.

Brug af kap-, skrub-, lamelslibeskiver ellertradbørster er ikke tilladt.

Ved brug af saneringsslibemaskinen LD 18-7 125 R/LD 18-7 150 R skal der tilsluttes en stovsuger i klasse M.

Sikkerhedshenvisninger

ADVARSEL!

Laes venligst alle sikkerhedshenvisninger og anvisninger. Ved tilssidesaettelse af sikkerhedshenvisningerne og anvisningerne kan detmedfore elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisningerne af hensyn til senere brug.

Dette elværktøj.skal anwendes som slider. Følg alle sikkerhedshenvisninger,anvisninger,illustrationer og data,der følger med maskinen. Hvis efterfolgende anvisninger tilside-sættes,kan det medfrolelektriske stød, brand og/eller alvorlige kvæstelser.
Dette elværktøj er/DDE egnet til sandpapirslibning, arbejder med trd-borster, polering og silbeskiveskæring. Hvis elværktøjet anwendes til andre formal, end det er beregnet til, kan personer udsættes for fare og kvæstes.
Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbafalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.
Det tilladte omdrejningstal af indsatsværktoget skal vare mindst lige sa hootsom det pa elværktoget angivne maksimale omdrejningstal. Tilbehør der drejer hurtigere end tilladt kan briste og flyve omkring.
Det anvende indsatsværktøjs yderdiameter og tykke sekalsvare til malangivelsene for elværktoget. Forkert dimensionere indsatsværktjoer kan ikke aftkaermes tilstrækkeligt eller kontrolleres.

• Slibeskiver, slibetallerkner erler andet tilbehör skal passer nøjagtigt på elværktøjets nibespindel.
  Indsatsværktøjer, der/DDke passer nøjagtigt på elværktøjets nibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.
  ■ Beskadigede indsatsværktjoer må ikke anvendes.
  Kontroller indsatsværktøjerne hvergang inden brug for afsplintninger erler revner, slibetallerknen for revner, slideller stærkt slid. Hvis elværktjoet ellereinsatsværktjoet er faldet på gulvet,kontroller, om det er beskadiget, ellereanvend et ubeskadiget indsatsværktoj. När indsatsværktjoet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befindereg iærheden, uden for det niveau, hvor indsatsværktjoet roterer.
  Lad maskinen kore et minut med maks. omdrejningstal.
  Beskadigede indsatsværktjoer braekkerfor det meste i lobet af dette testtid.
  Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenvaern erler beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art stovmaske, horeværn, beskyttelseshandsker erler specialforklaede, der beskytter mod små slide- og materialepartikler. Øjnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstär forbindelse med forskelligt arbejde. Stov-ller Åndedrætsmasken skal filtrere det stov, der opstär under arbejdet. Udsættes du for kraftig stoj i længere tid, kan du lide horetab.

Sorg for at andre personer opholder sig i sikker afstand af dit arbejdsomrade.

Enhver, der betræder arbejdsområdet,
skal bruge personligt
beskyttelsesudstyr.

Brudstykker af arbejdsemnet aller braekede indsatsværktjoer kan blive kastet rundt og medfrole kvæstelser, ogşå utden for delve arbejdsområdet.

Hold kun maskinen fast i de isolerede grebsflader, när der arbejdes på steder, hvor indsatsværktøjet vil kinne ramme skjulte strømledninger eller maskinens eget netkabel.

Kontakt med en spændingsførende ledding kan ogssø sætte metaldele på maskinen under spænding og medfrole elektriske stød.

Hold netkablet borte fra roterende indsatsværktøjer.

Mister du kontrollen over maskinen, kan netkabyte skæres over eller rammes, og din hand erler arm kan trækkes ind i det roterende indsatsværktøj.

Læg aldrig elværktøjet til side for insatsværktøjet stär helt stille.

Det roterende indsatsværktøj kankommen i Kontakt med fraægningsfladen, hvorved du kan miste kontrollen over elværktøjet.

Lad/DD:

Ved tilfaelig kontakt med det roterende indsatsværktøj kan dit toj blive fanget, hvorved indsatsværktøjet kan bore sig ind i din krop.

Rengør ventilationsabningerne på elværktøjet regelmæssigt.

Motorblæseren trækker stov ind i huset, og store maengder metalstov kan vare farligt rent elektrisk.

Ilke anvend elværktoget i nærheden afbranebare materialer.

Gnister kan antaende disse materialer.

Ikke anvend indsatsværktøjer, der kræver flydende kølemidler.

Brug af vand eller andre flydende kolemidler kan medfore, at der opstår elektriske stød.

Særlige sikkerhedshenvisninger vedrørende slimning:

Slibelegemå kun anvendes til de anbefalede anvendelsesmuligheder.

For eksempel ma der aldrig sibes med sidefladen pa en diamantslibetallerken.

Diamantslibetallerkner er beregnet til at fjerne materiale med undersiden af slabetallerknen.

Udsættes disse slibelegemer for sidevendt kraftpavirkning, kan de knække.

Anvend ikke ubeskadigede spændeflanger i den rigtige størrelse og form til det valgte indsatsværktøj.

Egnede flanger stotter indsatsværktjoerne og reducerer derfor risikoen for, at de brister.

Anvend ikke slidte indsatsværktøjer, der passer til større elværktøjer.

Indsatsværktøjer til større elværktøjer er\ ikke dimensioneret til mindre elværktøjers\ højere omdrejningstal, og de kan brække.

Tilbageslag og tilsvarende sikkerhedshenvisninger

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. nibeskive, nibetallerken, trådbørste osv., har sat sig fast eller blokerer.

Fastsættelse eller blokering medfær er pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Sidder f.eks. en slibeskive fast aller blokerer i et arbejdsemne, kan kanten på slibeskiven, der dykker ned i arbejdsemnet, blive siddende, hvorved slibeskiven braekker af uller giver tilbageslag. Slibeskiven bevær sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. Derved kan slibeskiver ogsa brække.

Et tilbageslag skyldes forkert eller fejlbehaeftet.
brug af elværktoget.Det kan forbindres ved at
traiffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.

Hold godt fast i elværktog sorg for, at bade krop og arme befinder sig i en position, hvor du kan sta imod tilbageslagskræfterne.

Anvend altid ekstrahandtaget, hviset sadant findes, for at have sa megetkontrol som muligt over tilbageslagskræfterne ull reaktnsmomenterne, narr maskinen korer op i hastighed.

Brugeren kan beherske tilbageslags- og reaktionskrafterne ved at træffe egnede sikkerhedsforanstaltninger.

Sorg for at handerne aldrigkommen i nærheden af de roterende indsatsværktjoer.

Indsatsværktøjet kan bevæge sig hen over din harende forbindelse med et tilbageslag.

Undgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag.

Tilbageslaget driver elværktoget i modsat retning af slibeskivens bevægelse pa blokeringsstedet.

Vær saerlig forsigtig ved arbejder i omrader som f.eks. hjørner, skarpe kanter osv.Det skal forhindres, at indsatsværktogerne slr tilbage fra arbejdsemnet og sætter sig fast.

Det roterende indsatsværktøj har tendens til at sætte sig fast, narr det anwendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medforer, at man mister kontrollen, eller der opstår et tilbageslag.

■ Brug/DDkke kædesavklinger erller fortandede savklinger.

Sàdanne indsatsværktøjer bevirker oftete tilbageslag, eller at man mister kontrollen over elværktøjet.

Andre sikkerhedshenvisninger

Der må kun anvendes forlængerledninger, der er godkende til udendørs brug.
■ Afslibning af blyfarver kan/DDke anbefales. Blyholdig maling bOr udelukkende fjernes af en fagmand.

Der må ikke bearbejdes materialer, hvør sundhedsfarlige stoffer frigives (f.eks. asbest).

Der skal træffes beskyttelsesesforanstaltninger, hvis der kan opstå sundhedsfarlige, brændbare eller eksplosive stoffer. Benyt støvbeskyttelsesemaske. Brug udsugningsanlaeg.

MATERIELLE SKADER!

Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.

Stoj og vibration

Stoj- og svingningsværdierne er beregnet ifolge EN 60745.

Det A-vurderede stojniveau for maskinen er typisk:

Lydniveau: 9
Lydeffektniveau: 102,8

• Ussikkerhed :

Total svingningsværdi (ved silbing af betonflader):

Emissionsværdi: _h = 7,4~m / s^2 U s i k k e r h e d :

ADVARSEL!

De angivne maleværider gelder for nye maskiner. Stoj- og svingningsværderneændrer sig ved daglig brug.

BEMERK

Det svingningsniveau, der er angivet i disse anvisninger, er blevet malt i henhold til en standardiseret maleproces i EN 60745 og kan bruges til at sammenigne elværktøjerne. Det egner sig ogsa til en forellobig vurdering af svingningsbelastningen. Det angivne svingningsniveau repraesenterer elværktøjets hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål, med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveaulet æandre sig. Dette kan øge svingningsbelastningen i hele arbejdstidsrummet.

For nogjagtigt at kinne vurdere svingningsbelastningen bør man ogssaga tage hjoede for de tider, hvor maskinen er slukket eller korer, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlaeg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imodpavirkning af svingninger, f.eks. vedligeholdelse af elværktog indsatsværktjoer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes horeværn.

Tekniske data

Maskintype Saneringslibemaskine		LD 18-7 125 R	LD 18-7 150 R
Netspænding V/Hz 230/50
Beskyttelsesklasse		☐/II
Optagen effekt W 1.800
Omdrejningstal omdr./min 7.000
Værktøjsoptagelse M14
maks. skivediameter mm 125 150
Vægt i henhold til „EPTA-procedure 01/2003" (uden tilslutningsledning)	kg	4,2	4,3

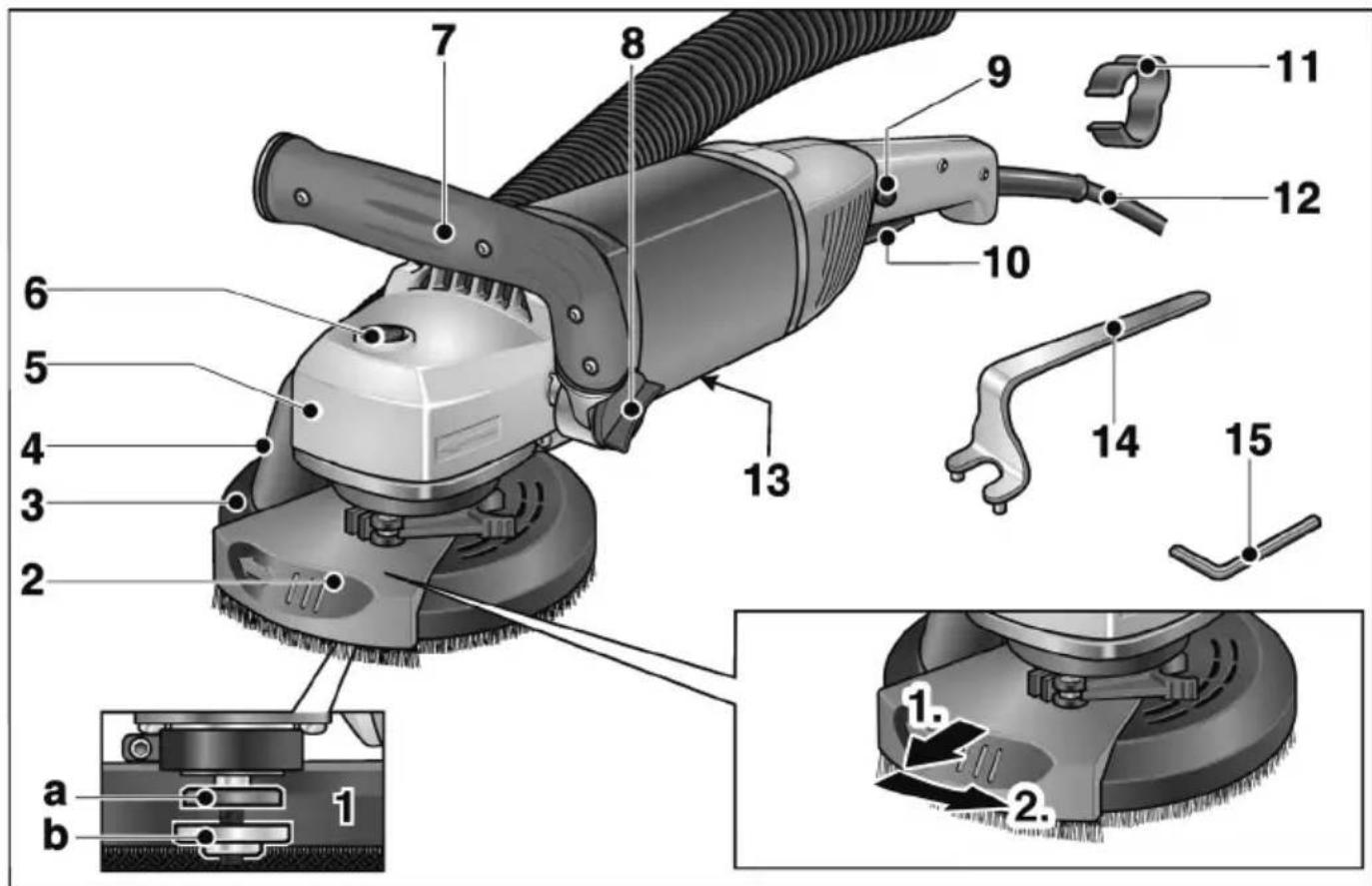

Oversigt

1 Spindel med gevindflange

a Spændeflange

b Spændemøtrik

2 Drejeligt kantsegment
3 Beskyttelseshaete med børstekrans

a) LD 18-7 125 R: 125 mm

b) LD 18-7 150 R: 150 mm

4 Tilslutningsstuds til udsugning
5 Gearhoved

Med luftudslip og omdrejningsretningspil.

6 Spindellås

Til lásning af spindlen ved vaerktojsskift.

7 Handtag, indstilleigt
8 Drejeknap til indstilling af handtag

Forhindrer utilisigtet start af maskinen og lasef bryderen (9) i konstantdrift.

10 Afbryder

Taender og slukker maskinen.

11 Kabelholder (3x)

For sikker kabelfording pa sugeslangen

12 Tilslutningsledning 4,0 m med netstik
13 Typeskilt
14 Nogle til spændemøtrik
15 Unbrakonøgle (nøglestr. 4)

Brugsanvisning

Inden ibrugtagning

Pak elværktog tilbehoret ud og kon-troller om leveringen er komplet og om derevt. er opstaet transportskader.

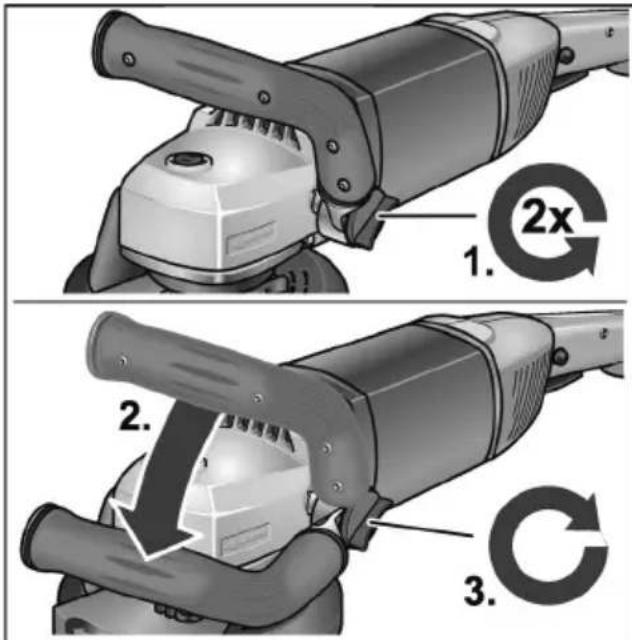

Indstilling af handtaget

Løsn drejeknappen til indstilling af handtaget ca. 2 omgange mod uret.
Stil handtaget i den onskede position (15^ trin). Pas pa at det garrigtig indgreb!
Spænd drejeknappen til indstilling af handtaget med uret.

BEMERK

Ved behov kan handtaget saettes over pa den anden side af maskinen.

Isætning og udskifting af slibemiddel

ADVARSEL!

Træk stikket ud af stikkontakten, for der udfores arbejde pa elværktjojet.

Tryk pā spindellāsén og hold den inde (1.).
Losgør spændemotrikken på spindlen med stopnoglen ved at dreje den mod uret og tag den af (2.).

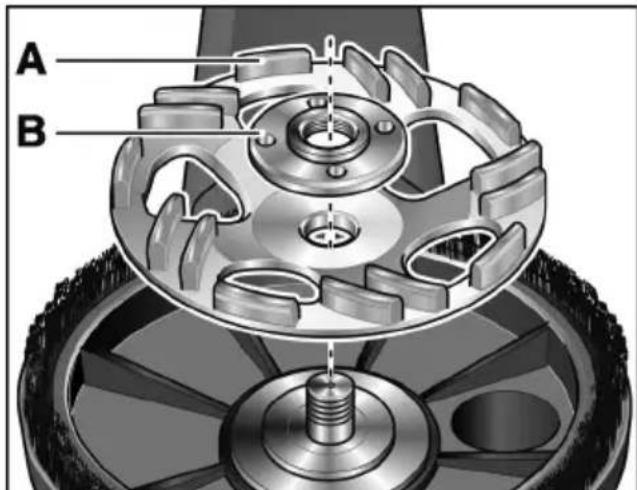

Anbring diamantslibetallerken (A) i rigtig position.

Skru spændemøtrikken (B) på spindlen med brystet opadvendt.
Tryk pā spindelläsen og hold den inde.
Spænd spændemøtrikken fast med stopnøglen.

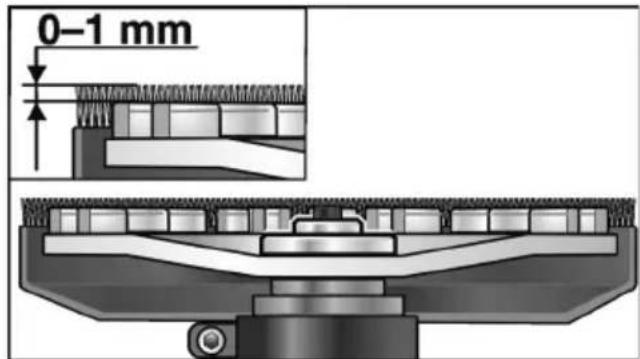

■ Kontrol af beskyttelseshaettens placering.

Borstekransen skal rage ca. 0-1 mm ud over slibetallerknen.

Korriger om nødvendigt (se „Justering af beskyttelseshætte").

Saat netstikket i stikkontakten.
Tænd elværktoget (uden indgreb) og lad det kore ca. 30 sekunder. Kontroller den for ubalance og vibrationer.
Sluk elvaerktojet.

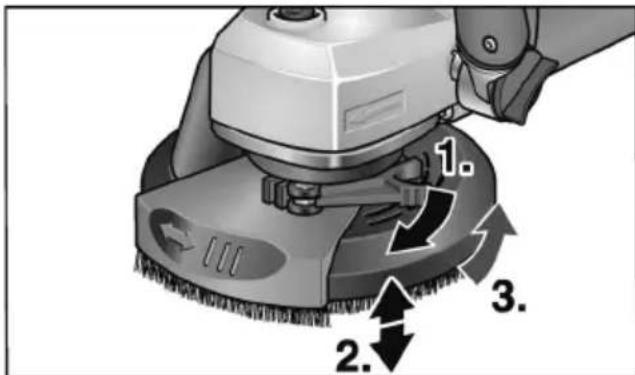

Justering af beskyttelseshætte

BEMERK

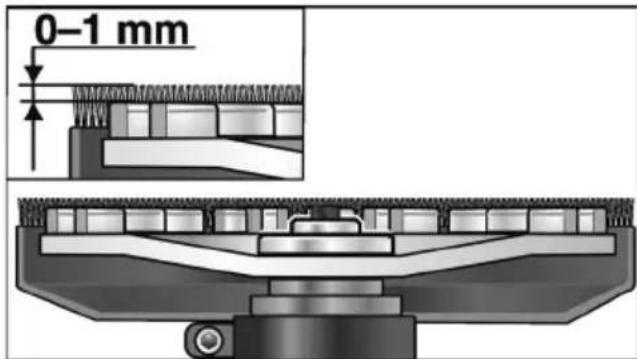

Borstekransen skal rage ca. 0-1 mm ud over slibetallerknen. Beskyttelseshætten kan justeres i højden for at udigne slitagen af diamantslibetallerknen.

Lasn spaendegrebet ved beskyttelseshaeten.
Indstil beskyttelsebaeten i onsket hjoje.

Spaend spaendegrebet fast.

i BEMAERK

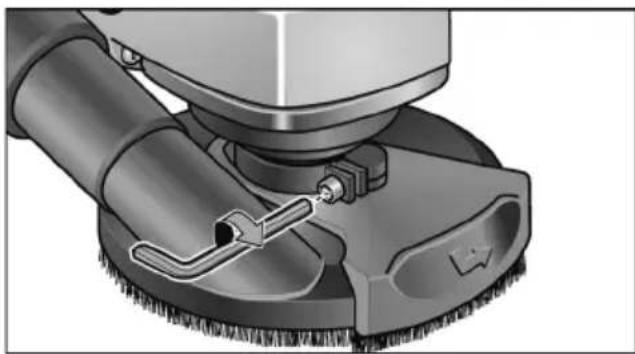

Hvis klemkraften bliver for svag, kan klemmingen efterreguleres ved at spende unbrakoskruen pa spendegrebet after.

Tilslutning af et udsugningsanlæg

i BEMAERK

Det anbefales at anvende af et FLEX Specialstøvsuger i classe M.

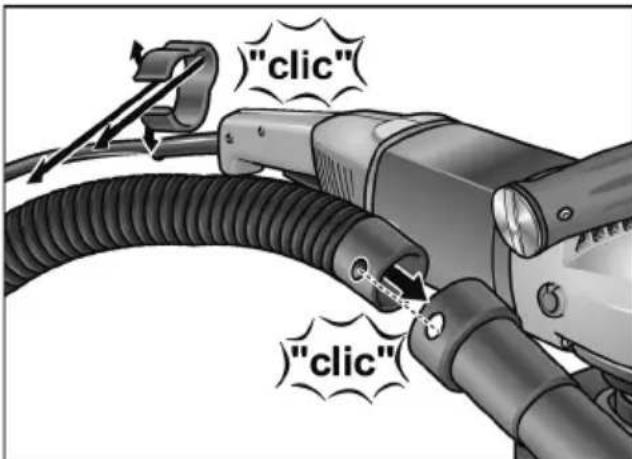

Fastgör udsugningsslangen på beskyttel-seshættens til Slutningsstuds.
Fastgør tilslutningsledningen på udsugningsslangen med de medfolgende kabelholdere (3x).

Slut udsugningsslangen til udsugningsanlaegget. Folg betjeningsvejledningen til udsugningsanlaegget! Kontroller om den er fastgjort korrekt! Anvend en passende adapter, hvis det er nodvendigt.

i BEMAERK

Kræver støvsugeren en speciel tilslutningsstuds (dvs. en,anden tilslutningsstuds end den 32mm / 36mm -standardtilsutningsstuds, der folger med leveringen af elværktoget),kontaktes støvsugerleverandoren, derkan skaffe den egnede adapter.

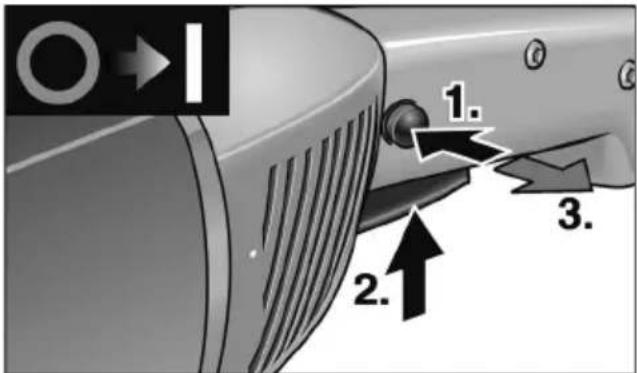

Tænd/sluk af elværktøjet Kortvarig drift.uden indgrep:

Tryk fsigma indkoblingssperringen. Tryk derefter pa afbryderen og hold den inde.Slip indkoblingssperringen.

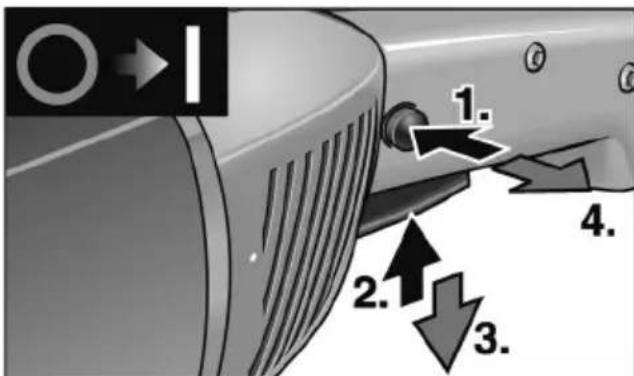

Slip afbryderen for at slukke maskinen. Konstant drift med indgrep:

Tryk forst pa indkoblingspæringen og derefter pa afbryderen og hold den inde.
Hold laseknappen inde for at lase den og slip afbryderen.

Slip indkoblingsspaerringen.

BEMAERK

After strømsvigt starter den taendte maskine...,\ ikkeigen.

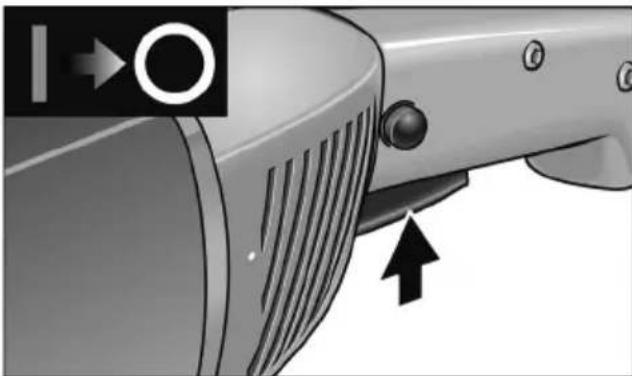

Sluk af maskinen:

Tryk kortvarigt på afbryderen og slip den for at slukke maskinen.

Arbejde med elværktøjet

ADVARSEL!

Den roterende slibetallerken ma ikke berøreskarpe genstande, der rager frem.

Risiko for tilbageslag! Beskadigelse af slibetallerknen. Udskift altid slibetallerknen, hvis den er beskadiget eller meget slidt.

FORSIGTIG!

Hold altid elværktojet fast med begge haender!

1. Fastgor slibemidlet.
2. Tilslut udsugningsanlaegget.
3. Stik netstikket i stikkontakten.
4. Slå udsgningsanlaegget til.
5. Taend maskinen.

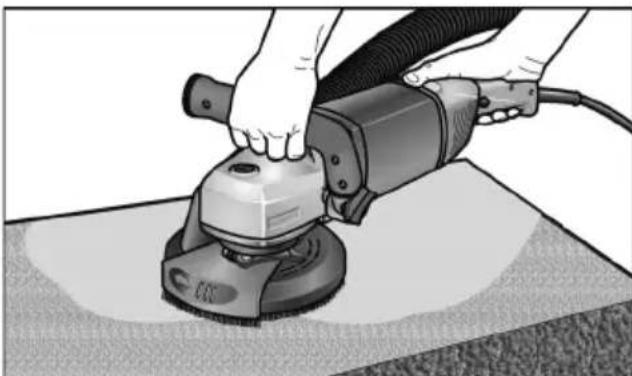

6. Anbring saneringssliberen på arbejdsfladen. Børstekransen skal��e i nivea med arbejdsfladen.

1. 0g trykket for at bringe slibetallerknen i kontakt med arbejdsfladen. Bevæg samtidig saneringsliberen med overlappende bevægelser.

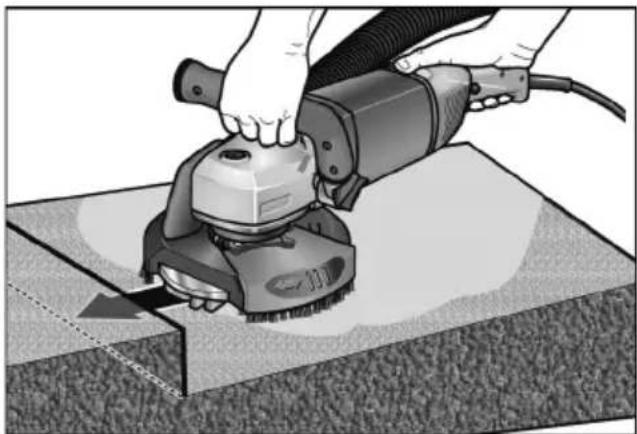

2. Slibning i hjørner: - Sluk maskinen og vent til sibeværktoget star stille.

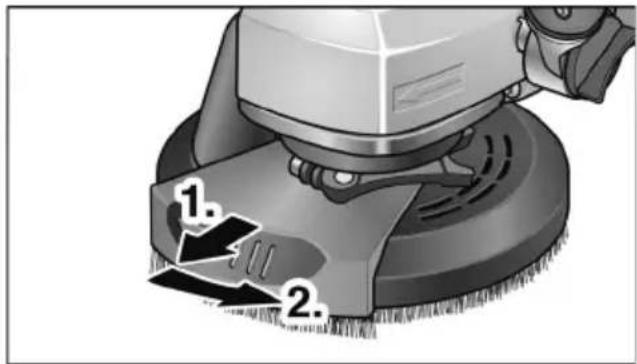

• Træk det drejelige kantsegment ud og drej det mod venstre.
  -Taend maskinenigen.

1. Sluk elværktjoet after arbejdets afslutning og træk netstikket ud.

Børstekrans

Beskytteseshætten er udstyret med en børstekrans. Denne krans opfylder to functiorer:

• Da børstekransen rager ud over silbetallerknens overflade,kommen den forst i Kontakt med arbejdsfladen. Derved positioneres silbetallerknen parallelt med arbejdsfladen, inden silbemidletkommen ikontakt med arbejdsfladen.Pa denmade undgas det,at der opstar en seglformet fordybning fra silbetallerknens kant.

• Kransen tilbageholder støvet, indtil det opsuges af støvsugeren.

Børstekransen udskiftes, hvis den er beskadiget aller meget slidt. Et saet reservebørster kan kobes overalt hos et FLEX kundeservicecenter.

Vedligeholdelse og eftersyn

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udfores arbejde på elværktøjet.

Rengoring

ADVARSEL!

Der må ikke anvendes vand eller flydende rengøringsmidler.

Blaes husets indre med motor ud regelmaessigt med tor trykluft.
Rengør beskyttelsebaeten og det drejelige kantsegment med tør trykluft.

Reparationer

Reparationer mä kun udfores af et af producenten godkendt kundeservice-værksted.

i BEMAERK

Skruerne på motorhusetmökke lösnes igarantiperioden. Ved tilssedesættelse af dette bortfalder fabrikantens garantiforpligtelser.

Yderligere tilbehør, især indsatsværktøjer: se venligst fabrikantens kataloger.

Eksplosionstegninger og resedelslister findes på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

I henhold til europaeisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektroværktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMERK

Faghandlen giver ophysninger om bortskaffel- sesmuligheder!

-Overensstemmelse

Vi erklærer under almindeligt ansvar, at produit beskrevet under „Tekniske da er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60745 ifolge bestemmelsene i direktiv 2004/108/EF (indtil 19.04.2016), 2014/30/EU (fra 20.04.2016), 2006/42/EF, 2011/65/EF.

Ansvarlig for det tekniske dossier:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Fabrikanten og hans repraesentant overtager\ ikke ansvaret for skader og fortjeneste som\ virksomhedenevt. er gaget glip af som folge af\ driftsafbrydelsei virksomheden, forarsaget af\ produkterller fordi produit mikne\ benyttes.

Fabrikanten og hans representant overtager\ ikke ansvaret for skader, der skyldes\ usagkyndig brug, eller for skader, der er\ opstået i forbindelse med anvendelse af\ produkter fra andre fabrikanter.

Innhold

Anvendte symboler 91

Henvisninger om skroting 101

C€-Konformitet 101

-den foreliggende betjeningsveiledningen,

-de "generelle sikkerhetshenvisingene" iomgang med elektroverktoy i den vedlagte brosjyren (skrift-nr.: 315.915),

-de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Sikkerhetshenvisninger

ADVARSEL!

3 Vernehette med børstekrans

a) LD 18-7 125 R: Ø 125 mm

b) LD 18-7 150 R: 150 mm

4 Tilkoplingsstuss for avsuging

5 D r i v h o d e

12 Tilkoplingskabel 4,0 m med stopsel

13 Typeskilt

14 Spennmutter nokkel

15 Innvendig sekskantnokkel (nokkelvidde 4)

Bruksanvisning

Før ibruktaking

Kontroller stillingen på vernehetten.

Borstekransen bør rage ca. 0-1 mm over slipetallerkenen. Om nødvendig ma det korrigeres (se "Still inn vernehetten").

• Da børstekransen rager ut over overflaten på slipetallerkenen,kommen den første i Kontakt med arbeitsflaten.

Sakerhetsanvisningar

WARNING!

rotationsriktningspil.

6 Spindellås

12 Anslutningsladd 4,0 m med nätkontakt

13 Typskylt
