BEDIENUNGSANLEITUNG LD 18-7 150 R Kit Flex

Zu Ihrer Sicherheit 3

Gerausch und Vibration 7

Technische Daten 7

Auf einen Blick 8

Gebrauchsanweisung 9

Wartung und Pflege 12

Entsorgungshinweise 13

C∈-Konformitat 13

Haftungsausschluss 13

Verwendete Symbole

WARNING!

Bezeichnete eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnete eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme

Bedienungsanleitung lessen!

Augenschutzragen!

Entsorgungshinweis für das

Altgerät (siehe Seite 13)!

Zu Ihrer Sicherheit

WARNING!

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

-die vorliegende Bedienungsanleitung,

• die „Allgemeinen Sicherheitshinweise“ zumUmgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.:315.915),

• die für den Einsatz geltenden Regel Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut.

Dennoch konnen bei seinem Gebrauch

Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schaden an der Maschine oder an anderen Sachwerten entstehen.

DasElektrowerkzeug ist nur zu benutzen

• für die bestimmungsgemäße Verwendung,

-insicherheitsstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäß Verwendung

Der Sanierungsschleifer LD 18-7 125 R/

LD 18-7 150 R ist bestimm

• für den gewerblichen Einsatz in Industrie und Handwerk,

• zum trockenen Schleifen und Glätten von Beton, Putz, Estrich, Sandstein, Schamotte und Asphalt,

• zum Abschleifen von Anstrichen und Kleberresten auf Beton oder Estrich,

• zum Einsatz mit Diamantwerkzeugen, die von FLEX für diesen Gerät angeboten werden und für eine Drehzahl von mindestens 7.000 U/min zugelassen sind.

Die Verwendung von Trenn-, Schrupp-,

Fächerschleifscheiben oder Drahtbürsten ist nicht zulässig.

Bei Verwendung des Sanierungsschleifers

LD 18-7 125 R/LD 18-7 150 R ist ein

Staubsauger der Klasse M anzuschlieben.

Sicherheitshinweise

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

• Dieses Elektrowerkzeug ist zu verwenden als Schleifer. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten.

Wenn Sie die folgenden Anweisungen nicht beachten. kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungenkommen.

• Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren und Trennschleifen.

Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursichen.

• Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diesen Elektrowerkzeug vorgesehen und empfohlen wurde.

Nur weil Sie das Zubehör an Ihrlem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl.

Zubehör, das sich Schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maß-angaben Hisres Elektrowerkzeugs entsprechen.

Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschimmt oder kontrolliert werden.

Schleifscheiben, Schleifteller oder anderes Zubehör müssen/genau auf die Schleifspindel Ihres Elektrowerkzeugs passen.

Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

■ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und setzen Sie das Geräte eine Minute lang mit Höchstdrehzahl laufen.

Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

Tragen Sie persönliche Schutzaus-rüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt.

Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärn ausgesetzt sind, können Sie einen Hörverlust erleiden.

Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung,tragen.

Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können

wegflogen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursichen.

• Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann.

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern.

Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.

■ Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist.

Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es/TRagen.

Ohne Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in ihren Körper bohren.

■ Reinigen Sie regelmäßige die Lüftungsschlitze Ihres Elektrowerkzeugs.

Das Motorgebäsezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

■ Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien.

Funken können diese Materialien entzünden.

• Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kuhlmittel erfordern.

Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Besondere Sicherheitshinweise zum Schleifen:

Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche eines Diamantschleiftellers. Diamantschleifteller sind zum Materialabtrag mit der Unterseite des Schleiftellers bestimmt. Seiteliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

• Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für das von Ihnen gewählte Einsatzwerkzeug.

Geeignete Flansche stützen die
Einsatzwerkzeuge und verringn so die
Gefahr eines Bruchs.

• Verwenden Sie keine abgenutzten Einsatzwerkzeuge von größeren Elektrowerkzeugen.
  Einsatzwerkzeuge für große
  Elektrowerkzeuge sind nicht für die hohenen Drehzahlen von kleineren Elektrowerkzeugenausgelegt und können brechen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

• Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.

Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

■ Bringen Sie Ihr Hand nie in die Nähe sich drehender Einsatzwerkzeuge.

Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.

• Meiden Sie mit Ihr hem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird.

Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abpralltazo, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Ruckschlag.

• Verwenden Sie kein Ketten- oder gezähntes Sageblatt.

Solche Einsatzwerkzeuge verursachen zahlige einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Weitere Sicherheitshinweise

Nur für den Außenbereich zugelassene Verlägerungskabel verwenden.
Das Abschleifen von Bleifarben wird nicht empfohlen. Das Entfernen von Bleifarben sollen nur vom Fachmann unternommen werden.
Keine Materialien bearbeiten, bei denen gesundheitsgeführende Stoffe freigesetzt werden (z. B. Asbest). Schutzmaßnahmen treffen, wenn gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Staubschutzmaske/TRagen.

Absauganlagen verwenden.

SACHSCHÄDEN!

• Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Gerausch und Vibration

Die Gerausch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:

-	Schalldruckpegel:	91,8
-	Schalleistungspegel:	102,8

Unsicherheit:

Schwingungsgesamtwert

(beim Schleifen von Betonflächen):

-	Emissionswert:	h = 7,4 m/α2
-	Unsicherheit:	2 K

WARNING!

Die angegebenen Messwerte gelten für neue Geräte. Im tätiglichen Einsatz verändern sich Gerausch- und Schwingungswerte.

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genommen Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repraesentiert

die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender

Wartung eingesetzt wird, kann der

Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich erhöhen. 3

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitaum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehorschutz trag.

Technische Daten

Gerätotyp Sanierungsschleifer		LD 18-7 125 R	LD 18-7 150 R
Netzspannung V/Hz 230/50
Schutzklasse		☐/II
Leistungsaufnahme W 1.800
Drehzahl U/min 7.000
Werkzeugaufnahme M14
max. Scheibendurchmesser	mm	125	150
Gewicht entsprechend „EPTA-procedure 01/2003" (ohne Anschlusskabel)	kg	4,2	4,3

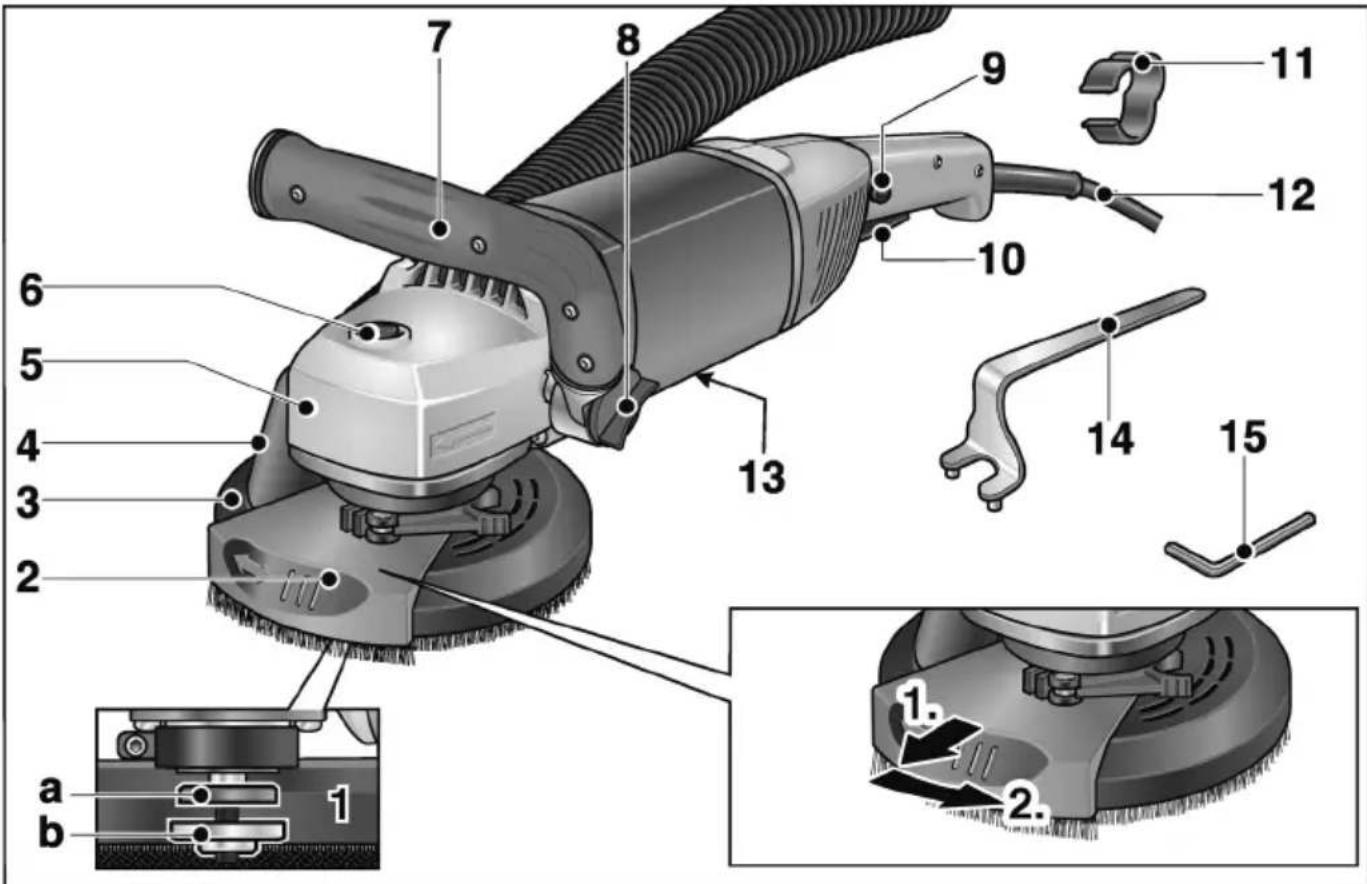

Auf einen Blick

1 Spindel mit Gewindeflansch

a Spannflansch
b Spannmutter

2 Schwenkbares Randsegment
3 Schutzhaube mit Bürstenkranz

a) LD 18-7 125 R: Ø 125 mm
b) LD 18-7 150 R: 150 mm

4 Anschlussstutzen für Absaugung
5 Getriebekopf

Mit Luftaustritt und Drehrrichtungspfel.

6 Spindelarretierung

Zum Feststellen der Spindel beim

Werkzeugwechsel.

7 Handgriff, einstellbar
8 Drehknopf für Handgriffeinstellung

9 Einsatzperre/Arretierungsknopf

Verhindert ungewollen Anlauf des Gerätes und arretiert den Schalter (9) im Dauerbetrieb.

10 Schalter

Zum Ein- und Ausschalten.

11 Kabelhalter (3x)
Zur sicheren Kabelführung am Saugschlauch
12 Anschlusskabel 4,0 m mit Netzstecker
13 Typschild
14 Spannmutterschlüssel
15 Innensechskantschlüssel SW 4

Gebrauchsanweisung

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.

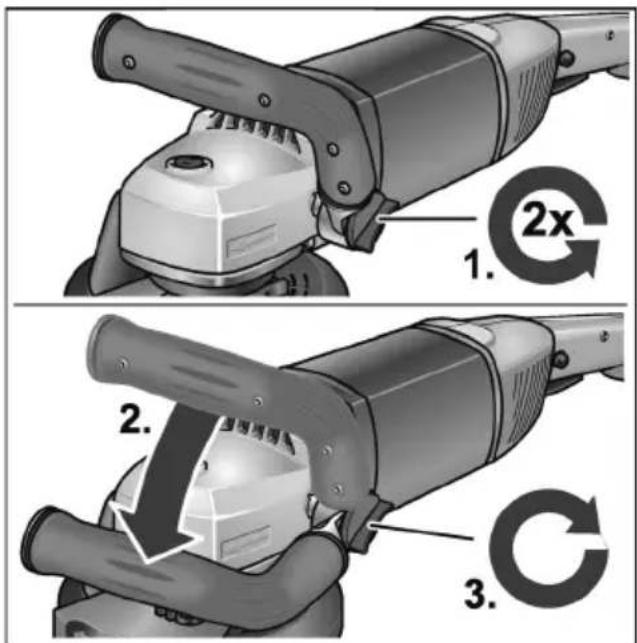

Handgriff einstellen

Drehknopf für Handgriffeinstellung ca. 2 Umdrehungen gegen den Uhrzeigersinn offen.
Handgriff in die gewünschte Position stellen (15°-Rastung). Auf korrekte Einrastung achen!
Drehknopf für Handgriffeinstellung im Uhrzeigersinn festziehen.

HINWEIS Bei Bedarf kann der Handgriff auf die andere Seite des Elektrowerkzeugs versetzt werden.

Einsetzen und Wechseln der Schleifmittel

WARNING!

Vor allen Arbeitsen am Elektrowerkzeug Netzsteckerziehen.

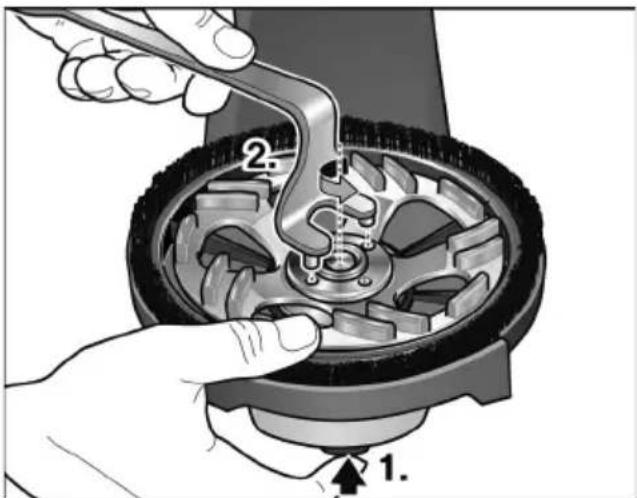

Spindelarretierung drücken und gedrückt halten (1.).
Mit Anhalteschlüssel die Spannmutter gegen den Uhrzeigersinn von der Spindel offen und abnehmer (2.).

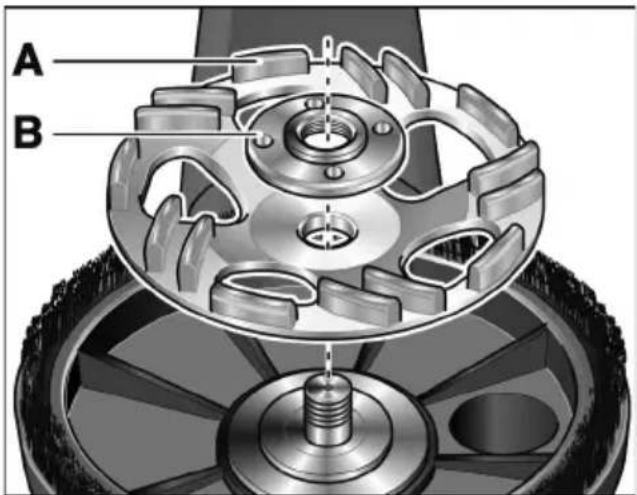

Diamantschleifteller (A)agerichtig einlagen.

Spannmutter (B) mit dem Bund nach oben auf die Spindel schrauben.
Spindelarretierung drücken und gedrückt halten.
Spannmutter mit dem Anhalteschlüssel festziehen.

Stellung der Schutzhaube kontrollieren.

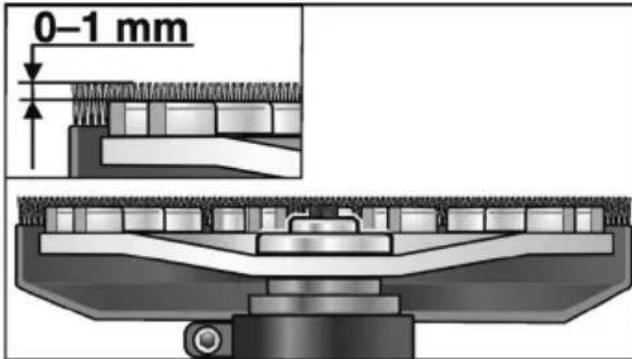

Der Bürstenkranz sollte ca. 0-1 mm über den Schleifteller hinausragen. Bei Bedarf korrigieren (siehe „Schutzhaube verstellen").

Netzstecker in Steckdose stecken.
Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen halten. Auf Unwuchten und Vibrationen kontrollieren.
Elektrowerkzeug ausschalten.

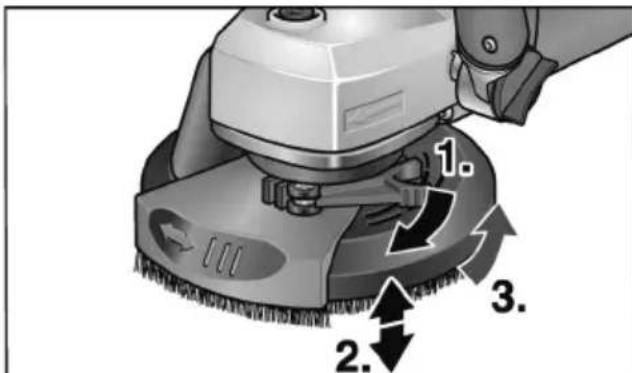

Schutzhaube verstellen

i HINWEIS

Der Bürstenkranz sollte ca. 0-1 mm über dem Schleifteller hinausragen. Zum Ausgleich des Verschleisses am Diamantschleifteller kann die Schutzhaube in der Höhe verstellt werden.

Spannhebel an Schutzhaube losen.
Schutzhaube auf die gewünschte Höhe einstehen.

Spannhebel festziehen.

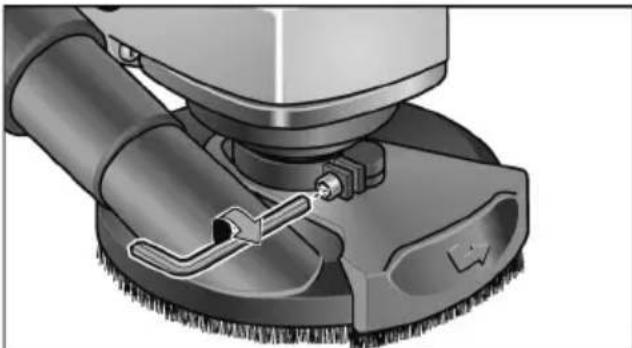

HINWEIS

Bei nachlassender Klemmkraft kann die Klemmung durch Anziehen der Innensechskantschraube am Spannhebel nachreguliert werden.

Anschluss einer Absauganlage

HINWEIS

Die Verwendung eines FLEX Spezialsaugers der Klasse M wird empfohlen.

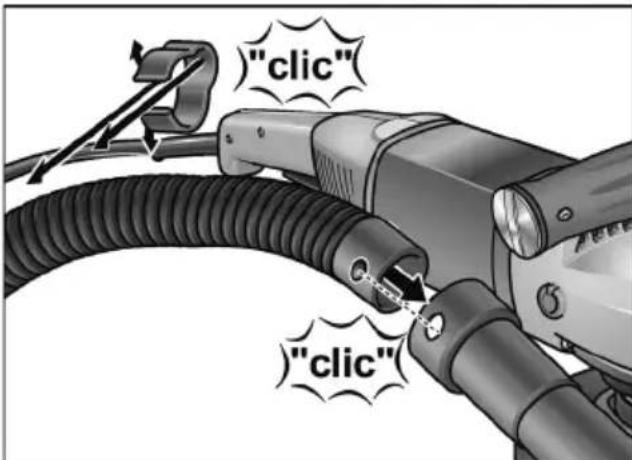

Absaugschlauch am Anschlussstutzen der Schutzhaube befestigen.
Anschlusskabel mit den zum Lieferumfang gehörenden Kabelhaltern (3x) am Absaugschlauch befestigen.

• Absaugschlauch an der Absauganlage anschließen. Bedienungsanleitung der Absauganlage beachten! Befestigung kontrollieren! Bei Bedarf passenden Adapter benutzen.

i HINWEIS

Sollte Ihr Staubsauger einen speziellen Anschlussstutzen benötigen (d. h. einen anderen Anschlussstutzen als den 32 mm/36mm-Standardanschlussstutzen, der zum Lieferumfang des Elektrowerkzeugs besteht), setzen Sie sich mit ihrem Staubsauger-Lieferanten in Verbindung, umden geeigneten Adapter zu besorgen.

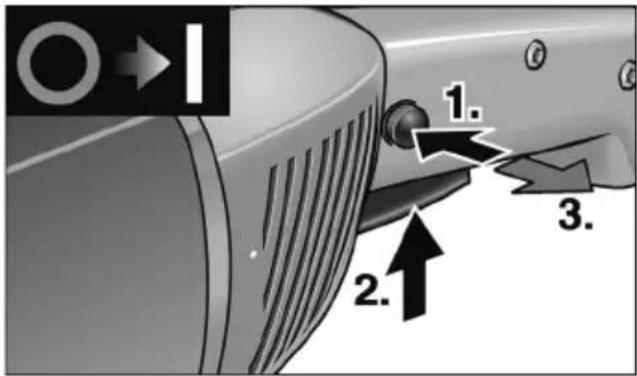

Elektrowerkzeug ein- und ausschalten

Kurzzeitbetrieb ohne Einrasten:

Erst Einschalsperre drucken. Dann den Schalter drucken und festhalten.
Einschalsperre loslassen.
Zum Ausschalten Schalter loslassen.

Dauerbetrieb mit Einrasten:

Erst Einschalsperre, dann den Schalter drücken und festhalten.
Zum Einrasten Arretierungsknopf gedrückhalten und Schalter loslassen.
Einschalsperre loslassen.

HINWEIS

Nach einem Stromausfall lauft das eingeschaltete Gerät nicht wieder an.

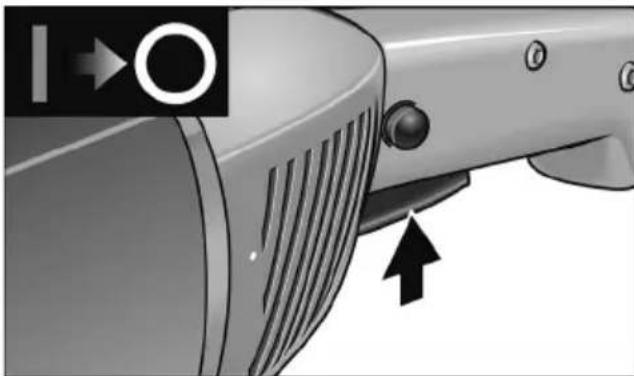

Gerätausschalten:

Zum Ausschalten Schalter kurz drücken und loslassen.

Arbeiten mit dem Elektrowerkzeug

WARNING!

Der rotierende Schleiftellerarf nicht mit scharfen Herausragenden Gegenständen in Kontaktkommen.Gefahr eines Ruckschlags!Schaden am Schleifteller.

BeiBeschädigungen oder starker Abnutzung des Schleiftellers diesen unbedingt austauschen.

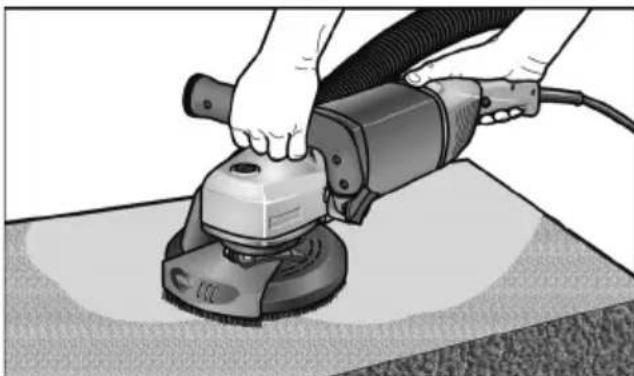

VORSICHT!

Das Elektrowerkzeug immer mit beiden Händen festhalten!

1. Schleifmittel befestigen.
2. Absauganlage anschließen.
3. Netzstecker einstecken.
4. Absauganlage einschalten.
5. Gerät einschalten.

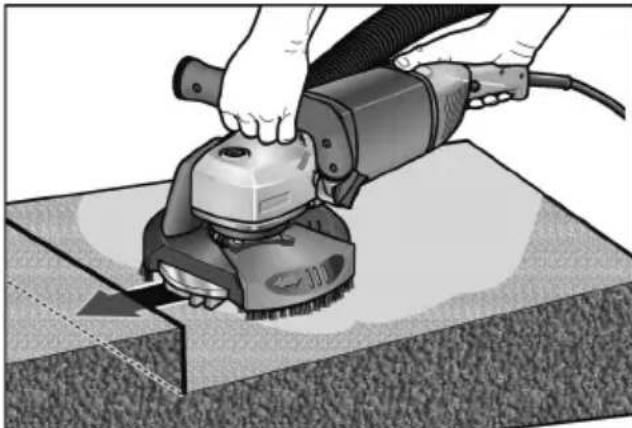

6. Den Sanierungsschleifer auf die Arbeitsfläche aufsetzen. Der Bürstenkranz muss bündig mit der Arbeitsfläche sein.

1. Den Druck erhöhen, um den Schleifteller mit der Arbeitsfläche in Kontakt zu bringen. Dabei den Sanierungsschleifer mit überlappenden Bewegungen schwenken.

2. Zum Schleifen in Ecken:

3. Gerät ausschalten und warten, bis das Schleifwerkzeug stillsteht.

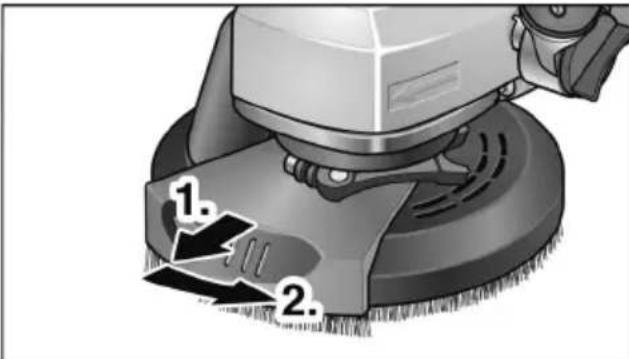

• Schwenkbares Randsegment
  herausziehen und nach links schwenken.
• Gerät wieder einschalten.

1. Nach der Arbeit Elektrowerkzeug ausschalten und Netzsteckerziehen.

Bürstenkranz

Die Schutzhaube ist mit einem Bürstenkranz ausgestattet. Diese Kranz erfüllt zwei Funktionen:

• Da der Bürstenkranz über die Oberfläche des Schleiftellers hinausragt, kommt er zuerst mit der Arbeitsfläche in Kontakt. Dadurch wird der Schleifteller parallel zur Arbeitsfläche gebracht, bevor das Schleifmittel mit der Arbeitsfläche in Kontakt kommt. So wird eine sichelförmige Vertiefung durch den Schleifstellerrand vermieden.
• Der Kranz hält den Staub zurück, bis er vom Staubsauger abgesaugt wird.

Wenn der Bürstenkranz beschädigt wird oder übermäßige Abnutzung zeigt, sollte dieser ermeuert werden. Ein Ersatzbürsten-Set ist bei jedem FLEX-Kundendienstzentrum erhältlich.

Wartung und Pflege

WARNING!

Vor allen Arbeitsen am Elektrowerkzeug den Netzsteckerziehen.

Reinigung

WARNING!

Kein Wasser oder flüssige Reinigungsmittel verwenden.

Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.
Schutzhaube und schwenkbares Randsegment mit trockener Druckluft reinigen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführten halten.

HINWEIS

Die Schrauben am Motorgehause während der Garantiezeit nicht losen.

BeiNichtbeachtung erloschen die Garantieverpflichtungen des Herstellers.

Ersatzteile und Zubehör

Weiteres Zubehor, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnehmen.

Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNING!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

HINWEIS

Uber Entsorgungsmöglichkeiten beim Fachhandler informieren!

C€-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG, 2011/65/EG.

Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Mur

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schaden, die durch unsachgemäß Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Klaus Peter Weinper Eckhard Ruhle

Head of Quality

Department (QD)

15.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Klaus Peter Weinper Eckhard Ruhle

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research &

Development (R & D)

Klaus Peter Weinper Eckhard Ruhle

Head of Quality

Department (QD)

15.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Technische gegevens 73

In eén oogopslag 74

Vonken kann denze materialen ontsteken.

Verstel de beschemkap

LET OP

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

9 Indkobligsspaerring/läseknap

Klaus Peter Weinper Eckhard Ruhle

FLEX-Elektrowerzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsudelukkelse

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

7 Installbart handtag

8 Ratt for handtagsinstalling

9 Tillkopplingsspprr/Sparrknapp

€-Försakran om überensstammelse

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Answer

2014/30/EU (alkaen 20.04.2016),

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research &

Development (R & D)

Klaus Peter WeinperEckhard Ruhle

Head of Quality

Department (QD)

15.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Aπokλεισμός ευθύνης

O kataoakeuaotnc ka o avtinpooosoc Tou avalaamabavoukauia euovn yia nuec kai anwlesc kepouc loyw diakonnc tnc leitoupyiac tnC eipno, nou npokanekav ano to npoiov n ano tn m duvatn xpontou npoiovtoC.

O kataoekuaotnc kal o avitnpoosnocs Tou avalaabavoukamia euovnyia Zneic, o onoe npoknKav ano tn m np apoZouoa xpon n oe ouvuao mu npoiovta aalwv kataoekuaotwv.

Spis tresci

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Felelösség kizárasa

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research &

Development (R & D)

15.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research &

Development (R & D)

15.05.2015

Klaus Peter Weinper Eckhard Ruhle

Head of Quality

Department (QD)

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Klaus Peter Weinper Eckhard Ruhle

Manager Research &

Head of Quality

Development (R & D)

Department (QD)

15.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

2004/108/EK (Iidz 19.04.2016),

2014/30/ES (no 20.04.2016),

2006/42/EK, 2011/65/EK

noteikumiem.

Par tehnisko dokumentaciju atbild:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research &

Development (R & D)

Klaus Peter WeinperEckhard F

Head of Quality

Department (QD)

15.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atbildibas izslęgśana

15.05.2015; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

IcklioucheHne

OTBETCTBEHHOCTN

I3roTOBnTeJIb I erO npedCTaBnTeJIb He Hecyt OTBeTCTBeHHoCTN 3a MaTePnAJIbHbIyUepe6 nIOTePraHHyIO np6blb, BO3HNIKUnE B pe3yJIbTaTe pepbIBaHIN PpOMblJeHHoJ DeAteJIbHOCTN, OByCIOBJIeHHoro NcNOJIb3YeEMbIM IHCTpyMeHTOM INJIN HeBO3MOXHOCTbIO NcNOJIb3OBAHIN IHCTpyMeHTa.

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. [phone]

Fax[phone]

[e-mail]

www.flex-tools.com
