GEBRUIKSAANWIJZING LD 18-7 150 R Kit Flex

Gebruike symbolen 69

Voor uwveiligheid 69

Geluid en trillingen 72

Gebruiksaanwijzing 75

Onderhoud en verzorging 78

Afvoeren van verpakking en machine . . . 79

C-Conformiteit 79

Uitsluiting van aansprakelijkheid 79

Gebrukte symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan.

Als de waarschuwing Niet in acheit worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichke gevaarlijke situatie aan.

Alsde aanwijzing Niet in acht worden genomen, kuren persoonlijk letsel of materiele schade het gevolg+zijn.

LET OP

Geeft gebruikstips en belangrijke informatatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap ingebruik neemt!

Draag een oogbescherming!

Afvoeren van het oude apparaat (zie pagina 79)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

-deze gebruiksaanwijzing,

• de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),

-de op de plaats van gebruik geldende regels en voorschriften ter voorkoming vanongevallen.

Dit elektrische gereadschap is geconstruerd volgens de stand van de techniek en deerkende veiligheidstechnische regels.

Tochkunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gesvaren voor beschadigingen aan de machine of aan andere zaken optreden.

Hetelektrische gereedschap mag alleen worden gebrukt

-volgens de bestemming,

-in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddelijk.

Gebruik volgens bestemming

De renovatieschuurmachine LD 18-7 125 R/ LD 18-7 150 R is bestemd

• voor professioneel gebruik in de industrien en door de vakman,
• voor het droog schuren en gladmaken van beton, stucwerk, vloeren, zandsteen, chamotte en asfait,
• voor het verwijderen van verflagen en lijmresten van beton of vloeren,
• voor toepassing met diamantgereedschappen die door FLEX voor dezemachine worden aangeboden en die zijngoedgekeurd voor een toerental vanminstens 7.000 o.p.m.

Het gebruik van doorslijp-, afbraam-, lamellen-schijven of draadborstels is Niet toegestaan.

Bij gebruik van de renovatieschuurmachine LD 18-7 125 R/LD 18-7 150 R要去 een stofzuiger van klasse M worden aangesloten.

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften enaanwijzingen voor de toekomst.

Dit elektrische gereedschap要去 worden gebruikt als schuurmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht.

Als u de volgende aanwijzingen Niet in acht neemt, kuren een elektrische schok, brand en/of ernstig letsel het gevolg zich.

Dit elektrische gereedschap is nicht geschickt voor schuurwerkzaamheden met schuurpapier, werkzaamheden met draadborstels, polijst- en doorslijpwerkzaamheden.

Toepassingen waaroor het elektrische gereedschap Niet is voorzien, kennengevaren en verwondingen veroorzaken.

• Gebruik uitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd.

Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toe-gestaan, kan onherstelbaar beschadigd worden en wegliegen.

De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgeevens van het elektrische gereedschap.

Inzetgereedschappen met onjuiste afmetingen kuren nicht voldoende afgeschermd of gecontroleerd worden.

Schuurschijven, steunschijven en ander toebehoren要去en nauwkeurig op de uitgaande as van het elektrische gereedschap passen.

Inzetgereedschappen die nicht nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en+kunnen tot het verlies van de controle leiden.

• Gebruik geen beschadigde inzetgereedschappen. Controller voor het gebruik algijd inzetgereedschappen opafsplinteringen en scheuren, steunschijven op Scheuren, slijtage en ernstige gebruiksporen. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontrolererd en ingezet, LAST U DE MACHINE een minuut lang met het maximale toerental lopen.

Daar bij dient u en dienen andere personenuit de buurt van het ronddraaiende inzetgereedschap te blijven.

Beschadigde inzetgereedschappen
breken meestal gedurende deze testtijd.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril.

Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandsschoenen of een special schort dat keine slijp- en metaaldeeltjes gegenhoudt.

Uw ogen要去en worden beschermd gegen wegliegende deeltjes die bij verschillende toepassingen ontstaan.

Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordenblootgesteld aan luid lawaai, kan uw gezoor worden beschadigd.

Let erop dat andere Personen zich op een veilige afstand bevinden van deplaats waar u werkct. Ledereen die de werkomgeving betreedt,要去 persoonlijke beschemende uitrusting dragen.

Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen stroom-kabel kan raken.

Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen.

Als u de contrôle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkommen.

Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kurz verliezen.

Laat het elektrische gereedschap nicht lopen verwijl u het draagt.

Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap.

De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gezaren veroorzaken.

Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen.

Gebruik geen inzetgereedschappen waar voor vloeibare koelmiddelen vereist+zijn.

Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Bijzondere verilgheidsvoorschriften voor slijpwerkzaamheden:

Schuurtoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden.

Bijvoorbeeld: schuur nooit met het zijvlak van een diamantschuurschijf.

Diamantschuurschijven zijn bestemd voor materiaalafname met de onderzijde van de schuurschijf. Een zichwaartse kracht-inwerking op dit schuurtoebehoren kan het toebehoren breken.

Gebruik alkijd onbeschadigde spanflenzen in de juiste maat en vom voor het door u gekozen inzetgereedschap.

Geschikte flenzen steunen de inzetgereedschappen en verminderen zo het gevaar van een breuk.

• Gebruk geen versleten inzetgereedschappen van grotere elektrische gereedschappen.

Inzetgereedschappen voor grotere elektrische gereedschappen zijn Niet geconstruereeerd voor de hogere toerentallen van Kleinere elektrische gereedschappen en konnen breken.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaven of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op deplaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijfuitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich verrolgens maar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering.

Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw Armen in een positie waar u de terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien aanwezig, om de grootst mogelijkke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen.

De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

Breng uw hand nooit in de buurt van draaiendeinzetgereedschappen.

Het inzetgereedschap kan bij de terugslag over uw hand bewegen.

Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen.

De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.

■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemen.

Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanner het terugspringt. Dit veroorzaakt een controverlies of terugslag.

• Gebruik geen kettingblad of getand zaagblad.

Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereed-schap.

Overige veiligheidsvoorschriften

• Gebruik alleen een verlangkabel die voor gebruik buitenshuis is goedgekeurd.
  Het aftershuren van loodverf worden afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren.

Bewerk geen materialen waar bij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen.

Tref veiligheidsmaatregelen wanner er stoffen{kunnen ontstaan die schadelijk voor de gezondheid,brandbaar of explosief zijn.Draag stofmasker! Gebruik een afzuuginstallatie.

GEVAAR VOOR MATERIELE SCHADE!

• De netspanning en de op het typeplaatje vermelde spanningsgeevens要去en overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau: 91,8
Geluidsvermogenniveau: 102,8 dB(A);
- Onzekerheid: K

Totale trillingswaarde

(bij het schuren van betonoppervlakken):
Emissiewaarde: h = 7,4m / s^2
- Onzekerheid: K = 1,5 m/s

WAARSCHUWING!

De aangegeven meetwaarden gelden voornieuwe gereedschappen.

Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillings- niveau is gemeten volgens de meetmethode zoals beschreiben in de norm EN 60745 en kan worden gebrukt voor de onderlinge vergelijkking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting要去ekrekenworden gehonden met de tijd waarin het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeitsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Machinetype Renovatieschuurmachine		LD 18-7 125 R	LD 18-7 150 R
Netspanning V/Hz 230/50
Isolatieklasse		☐/II
Opgenomen vermogen W 1.800
Toerental o.p.m. 7.000
Gereedschapopname M14
Max. schijfdiameter mm 125 150
Gewicht volgens „EPTA-procedure 01/2003" (zonder aansluitkabel)	kg	4,2	4,3

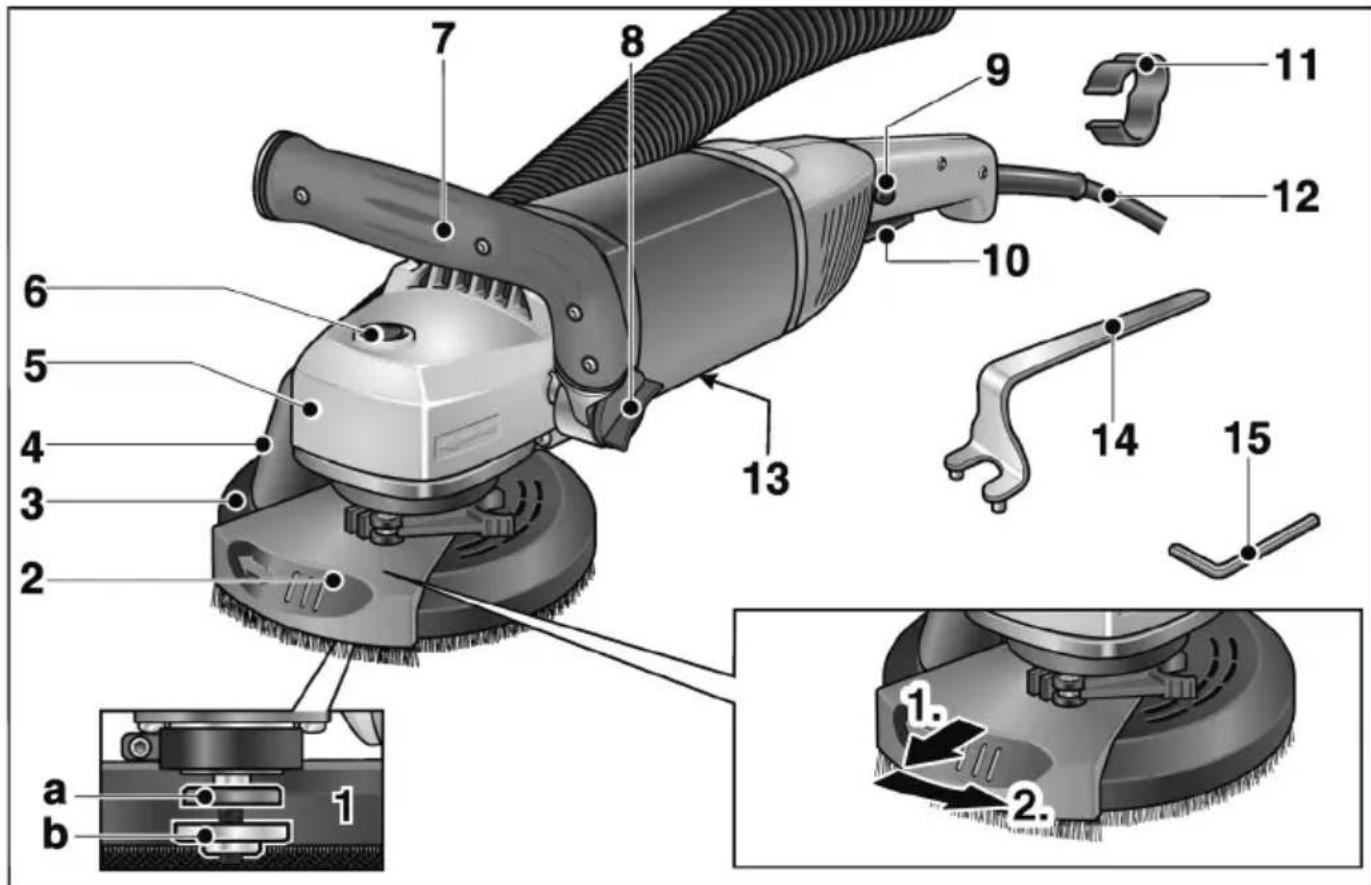

In een oogopslag

1 Uitgaande as met schroefdraadflens

a S p a n f l e n

b S p a n m o e r

2 Draaibaar randsegment

3 Beschermkap met borstelkrans

a) LD 18-7 125 R: Ø 125 mm

b) LD 18-7 150 R: 150 mm

4 Aansluitstuk voor afzuiiging

5 Machinekop

Met luchtafvoeropening en draai-richtingpijl.

6 Blokkering van de uitgaande as

Voor het vastzetten van de uitgaande as bij het wisselen van inzetgereed-schap.

7 Greep, instelbaar

8 Draaiknop voor greepinstelling

9 Inschakelblokkering/

s vergrendelingsknop

Voorkomt onbedoeld starten van het gereedschap en vergrendelt de schakelaar (9) bij continu gebruik.

10 Schakelaar

Voor in- en uitschakelen.

11 Kabelhouser (3x)

Voor een veilige geleiding van de kabel langs de zuigslang

12 Aansluitkabel 4,0 m met netstekker

13 Typeplaatje

14 Spanmoersleutel

15 Inbussleutel (sleutelwijdte 4)

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uiten controllerer of het volledig geleverd is en geen transportschade heeft.

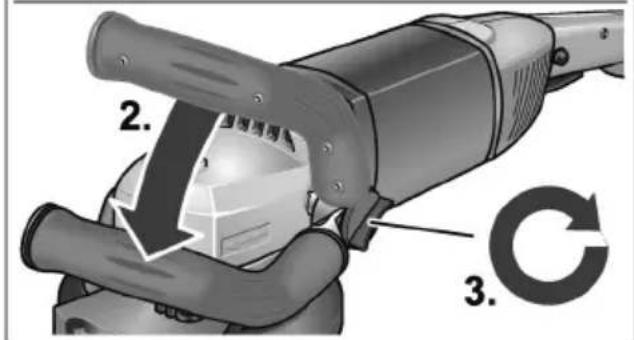

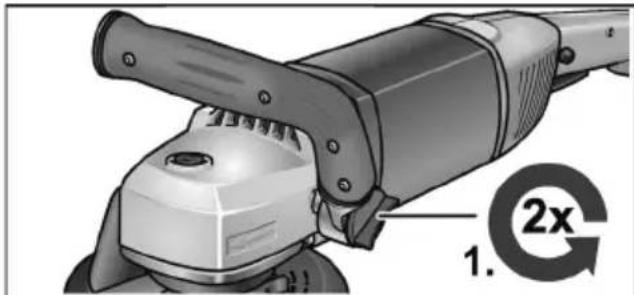

Greep instellen

Draaiknop voor greepinstelling ca. 2 slagentegen de richting van de wijzers van de klok losdraaien.
Greep in de gewenste stand zetten (15°-klik).
Op correct vastklikken letten!
Draaiknop voor greepinstelling in de richting van de wijzers van de klok vastdraaien.

i LET OP

Indien nodig kan de greed verplaatst worden\ aar de andere+zijde van het elektrische\ gereedschap.

Schuurtoebehoren inzetten en wisselen

WAARSCHUWING!

Trek algid voír werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

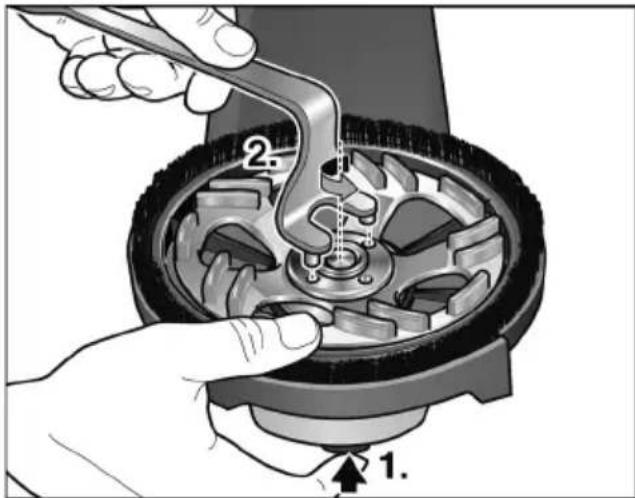

Druk op de blokkering van de uitgaande as en houd deze ingedrukt (1.).
Draai met de vasthoudsleutel de spanmoer gegen de wijzers van de klok in los van de uitgaande as en verwijder de spanmoer (2.).

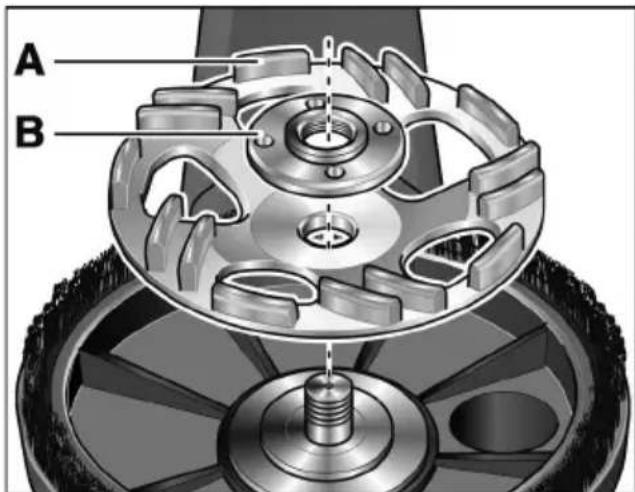

Diamantschuurschijf (A) correct plaatsen.

Draai de spamoor (B) met de kraag maar boven op de uitgaande as.
Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
Draai de spanmoer met de vasthouds-leutel vast.

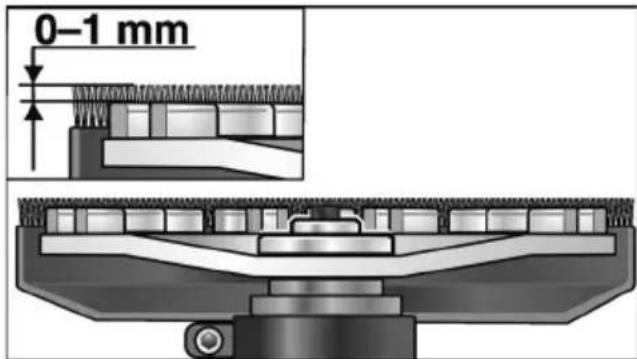

Stand van de beschemkap controleren.

De borstelkrans moet ca. 0-1 mm over de rand van de schuurschijfuitsteken. Indien nodig corrigeren (zie,Verstel de beschemkap").

Steek de stekker in de contactdoos.
Schakel het elektrische gereedschap in (zonder vastklikken) en LAST het ca. 30 seconden lopen. Controller de machine op onbalans en trillingen.
Schakel het elektrische gereedschapuit.

De borstelkrans moet ca. 0-1 mm over de rand van de schuurschijf uitsteken.

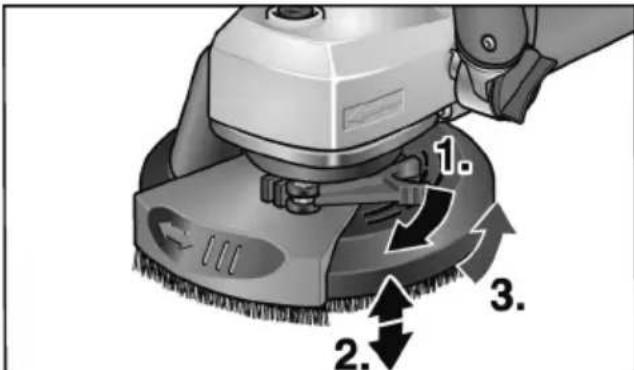

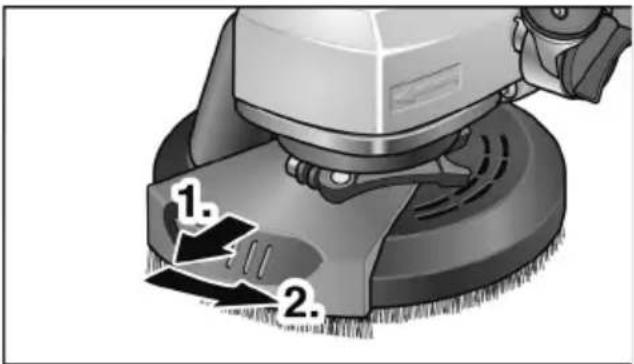

Ter compensatie van de slijtage van de diamantschuurschijf kan de beschemkap in hoogte worden versteld.

Spanhendel van beschemkap losmaken.
Beschemkap op de gewenste hoogte instellen.

Draai de spanhendel vast.

LET OP

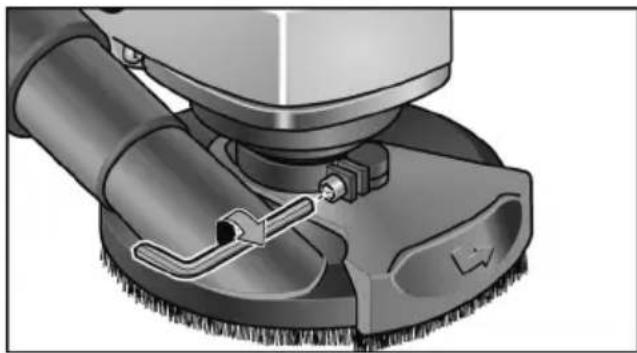

Bij afnemende klemkracht kan de vastklemming door aandraaien van de inbusbout opde spanhendel bijgesteld worden.

Aansluiting van een afzuinstallatie

LET OP

Het gebruik van een FLEX speciale stofzuiger van klasse M wordt geadviseerd.

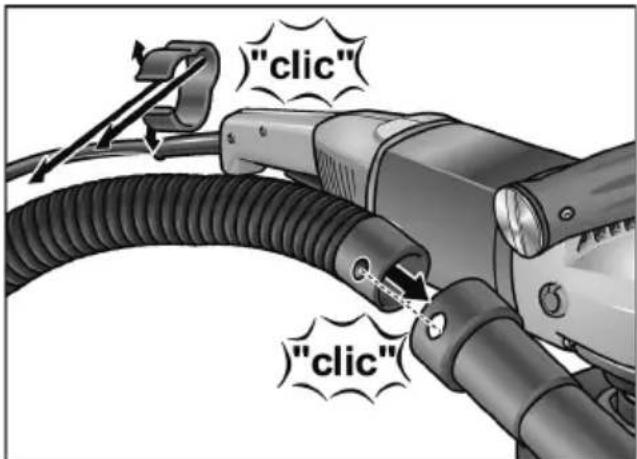

■ Afzuigslang aan aansluitstuk van de beschermkap bevestigen.
Aansluitkabel met de meegeleverde kabelholders (3x) aan de afzuigslang bevestigen.

Sluit de afzuigslang op de afzuugininstallatie aan. Neem de gebruiksaanwijzing van de afzuugininstallatie in acht! Controller de bevestiging! Gebruik indien nodig een passende adapter.

LET OP

Mocht er voor uw stofzuiger een speciala aansluitstuk nodig+zijn (naast het standardaansluitstuk van 32mm / 36mm dat met het elektrische gereedschap worden meegeleverd) dient u voor een geschikte adapter contact op te nemen met de leverancier van uw stofzuiger.

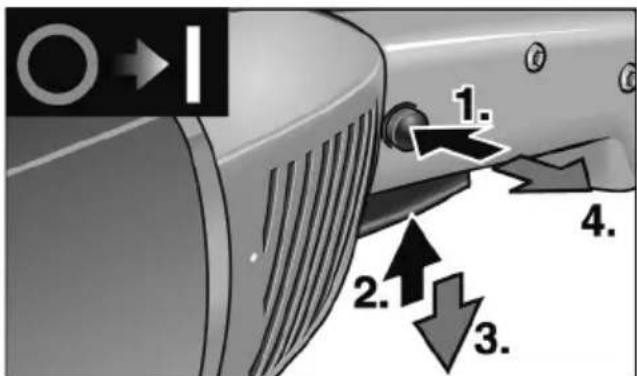

Elektrisch gereedschap in- en uitschakelen

Gebruik voor korte duur zonder vergrendeling:

Druk eerst de inschakelblokkering in. Druk verwolgens de schakelaar in en houd deze vast. Inschakelblokkering loslaten.
■ Als u het gereedschap wiltuitschakelen,
laat u de schakelaar los.

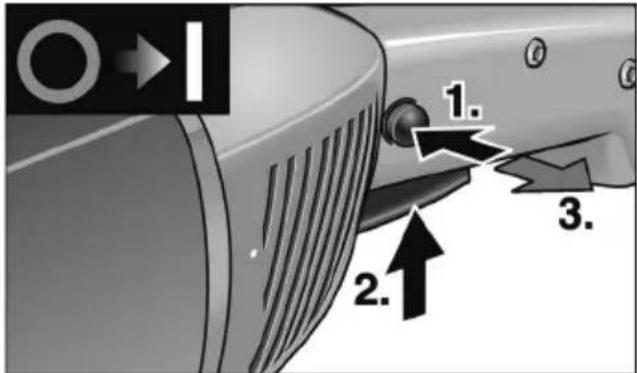

Continu gebruik met vergrendeling:

Druk eerst de inschakelblokkering in. Druk verwolgens de schakelaar in en houd deze vast.
■ Als u de schakelaar wilt vastzetten, houdt u de vergrendelingsknop ingedrukt en LAST u de schakelaar los. Inschakelblokkering loslaten.

LETOP

Nadat de stroom is uitgevalten, start het ingeschakelde gereedschap Niet opnieuw.

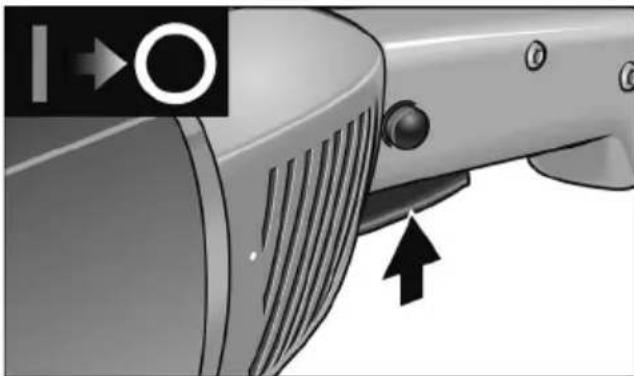

Apparaat uitschakelen:

■ Als u het gereedschap wilt uitschakelen, drukt u de schakelaar kort in LAST.

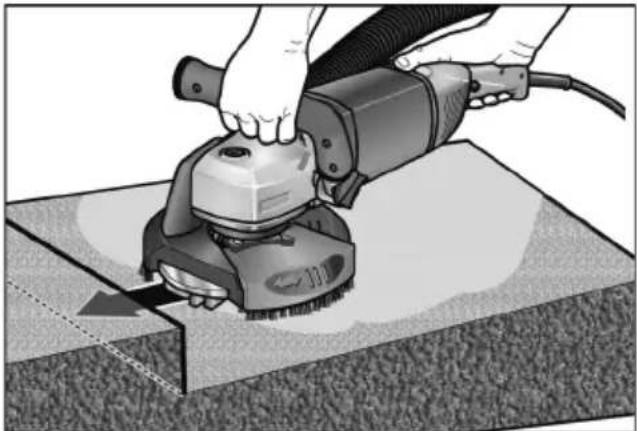

Werkzaamheden met het elektrische gereedschap

WAARSCHUWING!

De ronddraiende schuurschijf mag Niet met scherpe uitstekende voorwerpen in aanraking komen. Gevaar voor terugslag!

Beschadiging van de steunschijf.

Bijbeschadigingen of ernstige slijtage van beschuurschijf moet deze beslist worden verrangen.

VOORZICHTIG!

Het elektrische gereedschap.altijd met beiden handen vasthouden!

1. Bevestig het schuurtoebehoren.
2. Sluit de afzuinstallatie aan.
3. Steek de stekker in het stopcontact.
4. Schakel de afzuiginstallatie in.
5. Schakel het apparaat in.

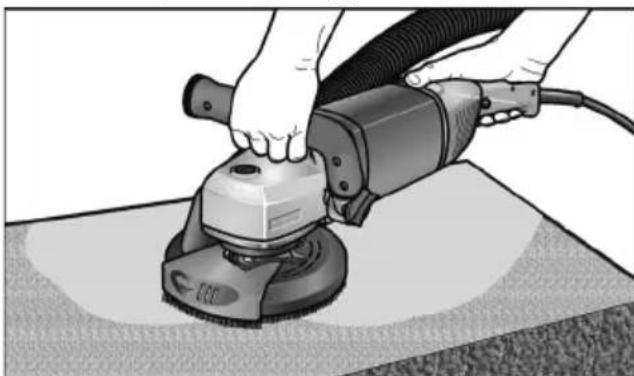

6. De renovatieschuurmachine op het werkoppervlakplaatsen. De borstelkrans moet op het werkoppervlak aansluiten.

1. Verhoog de druk om de schuurschijf met het werkoppervlak in aanraking te brengen. Draai de renovatieschuurmachineaarom met overlappende bewegingen.

2. Voor het schuren in hoeken: Schakel de machine uit en wacht tot het schuurgereedschap stilstaat.

Zwenkbaar randsegment uittrekken enaar links zwenken.
- Schakel de machine wee in.

1. Na de werkzaamheden het elektrische gereedschap uitschakelen en de stekkeruit het stopcontact trekken.

Borstelkrans

De beschemkap is voorzien van een borstelkrans. Deze krans heeft twee functies:

• Aangezien de borstelkrans over het oppervlak van de schuurschijfBeen steekt, komt deze eerst met het werkoppervlak in aanraking. Daardoor wordt de schuurschijf parallel aan het werkoppervlak gebracht voordat het schuurmiddel met het werkoppervlak in aanraking komt. Zo voorkomt u een sikkelvormige uitt dieping door de rand van de schuurschijf.

• De krans houdt het stof gegen totdat het door de stofzuiger worden opgezogen.

Als de borstelkrans beschadigd wordt of overmatige slijtage vertoont, moet.Deze worden verrangen.

Een set verwangingsborstels is bij elk FLEX klantenservicecentrum verkrijgbaar.

Onderhoud en verzorging

WAARSCHUWING!

Trek algid vór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

WAARSCHUWING!

Gebruikgeen water of vloeibare reinigings-middelen.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
■ Beschermkap en zwenkbaar randsegment met droge perslucht reinigen.

Reparations

Laat reparations uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

i LETOP

Draai de schroeven van het motorhuisijdens de garantieperiode Niet los.
Anders verrallen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant raadplegen.

Explosietekeningen en onderdelenlijsten vindt u op unsere website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaardoor het netsnoer te verwijderen.

Alleen voor EU-landen

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaalrecht要去en Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

LET OP

Vraag uw vakhandel maar de möglichkheden om uw oude gereedschap af gehen.

-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het Niet-mogelijkke gebruik van het productঃn verooorzaakt.

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
