Produkttyp	Professionell vinkelslip
Märke	BOSCH
Modell	GWS 14-125 CI
Nominell upptagen effekt	1400 W
Avgiven effekt	820 W
Tomgångsvarvtal	11 000 varv/min
Max slipskivediameter	125 mm
Spindelgänga	M14
Vikt (enligt EPTA 01/2003)	2,2 kg
Skyddsklass	II (dubbel isolering)
Stopp vid bakslag	Ja
Skydd mot oavsiktlig återstart	Ja
Startströmsbegränsning	Ja (möjliggör användning på 16 A säkring)
Constant-Electronic	Ja (håller varvtalet nästan konstant)
Varvtalsförinställning	Nej
Extra vibrationsdämpande handtag	Ja, ingår
Slipskydd	Ja, ingår (verktygslöst justerbar)
Kapskydd	Tillval (tillbehör)
Handskydd	Rekommenderas för slipning och borstning
Spindellås	Ja, för byte av tillbehör
SDS-snabbspännmutter	Tillval (tillbehör)
Ljudtrycksnivå	91 dB(A)
Ljudeffektnivå	102 dB(A)
Vibrationsemission (slipning)	7,0 m/s² (osäkerhet K=2,0 m/s²)
Ändamålsenlig användning	Slipning, kapning, slipning och borstning av metall och sten (torrt)

Vanliga frågor - GWS 14-125 CI BOSCH

Vilka tillbehör medföljer vinkelslipen GWS 14-125 CI?

Vinkelslipen levereras med ett slipskydd, ett extra handtag, en fästfläns, en spännmutter, en stiftnyckel och en bruksanvisning. Tillbehör som kapskydd, dammsugarskydd eller sliprondell säljs separat.

Hur monterar jag slipskyddet?

Sätt skyddet på spindelhalsen och rikta in de triangulära markeringarna, vrid det sedan tills det klickar på plats. För att justera läget, tryck upp låsspaken och vrid skyddet till önskad position. Se till att det inte kan vridas utan att manövrera spaken.

Kan jag använda denna slip för att kapa metall?

Ja, men du måste absolut använda kapskyddet (tillbehör). Använd aldrig slipskyddet för kapning. För sten, använd dammsugarskyddet med styrvagn.

Hur byter jag slipskivan snabbt utan verktyg?

Använd SDS-snabbspännmuttern (tillbehör). Tryck in spindellåset, skruva på muttern för hand genom att vrida slipskivan medurs. För att lossa, vrid den räfflade ringen moturs. Använd aldrig tång.

Vad gör jag vid bakslag?

Modellen GWS 14-125 CI är utrustad med stopp vid bakslag: om varvtalet sjunker kraftigt (t.ex. om slipskivan fastnar) bryts strömmen. Ställ strömbrytaren på av, starta sedan normalt. Håll alltid apparaten stadigt med båda händerna.

Hur justerar jag varvtalet?

Denna modell har ingen varvtalsförinställning. Tomgångsvarvtalet är fast 11 000 varv/min. Constant-Electronic håller detta varvtal nästan konstant under belastning. För variabla varvtal, välj modellerna GWS 14-125 CIE eller CIT.

Vilken typ av smörjmedel ska jag använda?

Inget inre underhåll krävs. Rengör ventilationsöppningarna regelbundet med en torr pensel eller tryckluft. Använd inga smörjmedel. Vid slitage, lämna in till en auktoriserad Bosch serviceverkstad.

Vilka slipskivor är kompatibla?

Använd skivor med diameter 125 mm och hål 22,2 mm för slip-/kapskivor, eller M14-gänga för borstar och rondeller. Högsta tillåtna varvtal måste vara ≥ 11 000 varv/min (80 m/s). Se tabellen över godkända verktyg i bruksanvisningen.

Kan denna slip användas för slipning?

Ja, med en gummisliprondell och slipark (tillbehör). Montera alltid det medföljande handskyddet. Dammsugarskydd för slipning rekommenderas för att minska damm vid slipning av färg eller plast.

Hur rengör och underhåller jag vinkelslipen?

Koppla alltid bort apparaten före underhåll. Rengör ventilationsöppningarna regelbundet med en pensel eller tryckluft. Vid intensivt arbete med metall, använd en stationär dammsugare och blås ur ventilationsspringorna. Kontrollera kabelns skick och byt ut slitna delar hos en auktoriserad reparatör.

BRUKSANVISNING GWS 14-125 CI BOSCH

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs noga igenom alla anvisningar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka elbrand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterad och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte har läst anvisningarna. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktion påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Verktygsspecifika säkerhetsanvisningar

Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med stålborste, polering och kapslipning.

▸ Detta elverktyg kan användas som slipmaskin med slipskiva, slippapper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarliga personskador. ▸ Detta elverktyg är inte lämpligt för polering. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och kroppsskador uppstå. Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning.

Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut. Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Slipskivor, flänsar, sliprondeller och annat tillbehör måste passa exakt på elverktygets slipspindel. Insatsverktyg som inte exakt passar till elverktygets slipspindel roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor, repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned, kontrollera om skada uppstått eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska vid kontroll och montering av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet. Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda ledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt.

Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot det roterande insatsverktyget. Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet. Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt.

Varning för bakslag

Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället. Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid inklämningsstället. Härvid kan slipskivan även brista. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. Håll stadigt i elverktyget så att kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället.

Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget.

Speciella varningar för slipning och kapslipning

Använd alltid det sprängskydd som är avsett för aktuell slipkropp. Sprängskyddet måste monteras ordentligt på tryckluftverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs. den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken från eller tillfällig kontakt med slipkroppen. Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt tryckluftverktyg kan inte på betryggande sätt skyddas och är därför farliga. ▸ Slipkroppar får användas endast för rekommenderade arbeten. T.ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. För varje slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivebrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka.

Andra speciella säkerhetsanvisningar för kapslipning

▸ Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockeras som sedan kan resultera i bakslag eller slipkroppsbrott. ▸ Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av bakslag elverktyget med roterande skiva slungas mot din kropp.

▸ Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödjas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödjas på båda sidorna både i närheten av skärspåret och vid kanten. ▸ Var speciellt försiktig vid "fickkapning" i dolda områden som t.ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag.

Speciella säkerhetsanvisningar för sandpapperslipning

Använd inte för stora slippapper, se tillverkarens uppgifter om slippapperets storlek. Slippapper som sticker ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag.

Speciella säkerhetsanvisningar för arbeten med trådborstar

Observera att trådborstar även under normal användning förlorar trådar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådar kan lätt tränga in genom kläder och/eller i huden. När sprängskydd används ska man se till att sprängskyddet och trådborsten inte berör varandra. Tallriks- och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka.

Extra säkerhetsanvisningar

Bär skyddsglasögon.

Använd alltid den skyddsutrustning som föreskrivs för aktuellt arbete. Skyddsanordningar som inte är lämpade för aktuell användning kan inte skärma slipkroppen till den grad det behövs. Använd dammutsugning vid bearbetning av sten. Dammsugaren måste vara godkänd för utsugning av stendamm. Dessa anordningar reducerar riskerna i samband med damm. Använd en styrläde vid kapning av sten. Utan sidstyrning kan kapskivan haka fast och orsaka bakslag. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande. Vidta skyddsåtgärder om risk finns för att hälsovådligt, brännbart eller explosivt damm uppstår under arbetet. Till exempel: Vissa damm klassificeras som cancerframkallande ämnen. Använd en dammfiltermask och om möjligt damm-/spånutsugning. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Använd lämpade detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt.

Ändamålsenlig användning

Elverktyget är avsett för kapning, grovslipning och borstning av material i metall och sten utan användning av vatten.

För kapning av metall ska ett speciellt sprängskydd (tillbehör) användas.

För kapning av sten måste en speciell sugkåpa med styrläde (tillbehör) användas.

Med godkända slipverktyg kan elverktyget användas för slipning med sandpapper.

Tekniska data

Vinkelslip	GWS ...PROFESSIONAL	8-115	8-125	10-125	11-125CI	11-125CIE
Produktnummer	3 601 ...	H20 ...	H27 ...	H21 ...	H22 ...	H23 ...
Upptagen märkeffekt	W	800	800	1000	1100	1100
Avgiven effekt	W	500	500	630	660	660
Tomgangsvarvtil	\( min^{-1} \)	11 000	11 000	11 000	11 000	2800-11 000
max. slipskivsdiameter	mm	115	125	125	125	125
Slipspindelgänga		M 14	M 14	M 14	M 14	M 14
Baklagsfränkoppling		-	-	-	●	●
Skydd mot oavsiktlig Återstart		-	-	-	●	●
Startströmsbegränsning		-	-	-	●	●
Konstantelektronik		-	-	-	●	●
Varvitalsföral		-	-	-	-	●
Vikt enligt EPTA-Procedure01/2003kg		1,9	1,9	2,1	2,0	2,0
Skyddsklass		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)
Uppgifterna gäller für märksänninger [U] 230/240 V. Vid låg spansning och utfördanden i vissaaland er kan uppgifterna variera.Beakta produitnumret på elverktygets typskyl. Handelsbeteckningarna for enskilda elverktyg kan variera.

Vinkelslip	GWS ...PROFESSIONAL	14-125CI	14-125CIE	14-125CIT	14-150CI
Produktnummer	3 601 ...	H24 ...	H25 ...	H29 ...	H26 ...
Upptagen märkeffekt	W	1400	1400	1400	1400
Avgiven effekt	W	820	820	820	820
Tomgångsvarvtil	\( min^{-1} \)	11000	2800-11000	2800-9300	9300
max. slipskivsdiameter	mm	125	125	125	150
Slipspindelgänga		M 14	M 14	M 14	M 14
Baklagsfränkoppling		●	●	●	●
Skydd mot oavsiktlig Återstart		●	●	●	●
Startströmsbegränsning		●	●	●	●
Konstantelektronik		●	●	●	●
Varvvalsforval		-	●	●	-
Vikt enligt EPTA-Procedure 01/2003	kg	2,2	2,2	2,2	2,3
Skyddsklass		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av elverktyget på grafiksidan.

1 Upplåsningsspak för sprängskydd 2 Spindellåsknapp 3 Ställratt varvtalsförval. (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT)

4 Strömställare Till/Från

5 Stödhandtag 6 Slipspindel 7 Sugkåpa för slipning 8 Stödläns med O-ring 9 Hårdmetallkoppskiva

10 Spännmutter 11 Snabbspännmutter SDS-clic 12 Sprängskydd för slipning 13 Sprängskydd för kapning 14 Slip-/kapskiva 15 Handskydd 16 Gummisliprondell

17 Slippapper 18 Rundmutter 19 Koppborste 20 Sugkåpa för kapning med styrslid 21 Diamantkapskiva*

*1 I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.

Försäkran om

överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60745 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider

Mätvärdena har bestämts baserande på EN 60745.	3 601 ...	H20 ...	H22 ...	H29 ...
		H27 ...	H23 ...
		H21 ...	H24 ...
			H25 ...
			H26 ...
Verktygets A-vägda ljudnivå ar i typiska fall
Ljudtrycksnivå	dB(A)	91	91	91
Ljudeffektnivå	dB(A)	102	102	102
Onoggrannhet K=	dB	3	3	3
Använd hörsselydd!
Totala vibrationsvärden (vektorsumma ur tre riktninger) framtaget enligt EN 60745:
Yt slipning (skrubbning):
Vibrationsemissionsvärde ah	m/s2	5,5	8,5	7,0
onoggrannhet K=	m/s2	2,0	2,0	2,0
Slipning med slipblad:
Vibrationsemissionsvärde ah	m/s2	3,0	3,0	3,0
onoggrannhet K=	m/s2	1,5	1,5	1,5

VARNING

Den vibrationsnivå som anges i dessa anvisningar har uppmätts enligt en i EN 60745 standardiserad mätmetod och kan användas för verktygsjämförelse.

Vibrationsnivån förändras alltefter elverktygets användning och kan i vissa fall överskrida de värden som anges i dessa anvisningar. Den belastning som vibrationerna orsakar kan underskattas om elverktyget regelbundet används på sådant sätt.

Anvisning: Ta även hänsyn till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp när en exakt värdering av vibrationsbelastningen utförs under en bestämd tidsperiod. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Montage

Montering av skyddsutrustning

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

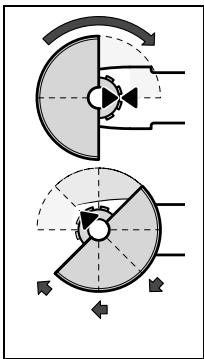

Sprängskydd för slipning

Sätt upp sprängskyddet 12 på spindelhalsen som figuren visar. Sprängskyddets triangelnoppar måste ligga mot respektive markeringar på växelhuvudet.

Tryck fast sprängskyddet 12 på spindelhalsen tills sprängskyddets fläns ligger an mot elverktygets fläns och vrid sedan sprängskyddet tills det hörbart snäpper fast.

Anpassa sprängskyddet 12 till den ställning arbetet kräver. Tryck upplåsningsspaken 1 uppåt och vrid sprängskyddet 12 till önskat läge.

Ställ in sprängskyddet 12 så att gnistor inte sprutas mot användaren. Att vrida sprängskyddet 12 får endast vara möjligt när upplåsningsspaken 1 påverkats! I annat fall får elverktyget absolut inte längre användas och måste lämnas in till kundservicen för kontroll.

Anvisning: Kodnopparna på sprängskyddet 12 garanterar att endast det sprängskydd kan monteras som passar till elverktyget.

Sprängskydd för kapning

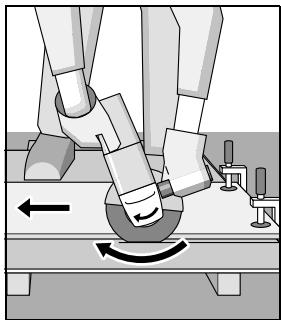

För kapning av metall använd alltid sprängskyddet för kapning 13. För kapning av sten använd alltid sugkåpan för kapning med styrslid 20.

Sprängskyddet för kapning 13 monteras på samma sätt som sprängskyddet för slipning 12.

Sugkåpa för slipning

För uppsamling av dammet vid slipning av färg, lack och plast med hårdmetallkoppskivor 9 eller gummisliprondeller 16 med slippapper 17 kan utsugningshuven 7 användas. Utsugningshuven 7 får inte användas vid bearbetning av metall.

Till utsugningshuven 7 kan en lämplig Bosch dammsugare anslutas.

Utsugningshuven 7 är monterad som sprängskyddet 12. Borstkransen kan bytas ut.

Stödhandtag

Använd alltid elverktyget med stödhandtag 5.

Skruva fast stödhandtaget 5 i relation till arbetssätt till höger eller vänster om växelhuset.

Vibrationsdämpande stödhandtag

Vibration Control

Det vibrationsdämpande stödhandtaget medger ett bekvämt och säkert arbete med låga vibrationer.

Tilläggshandtaget får inte förändras.

Ett skadat stödhandtag får inte längre användas.

Handskydd

För arbetet med gummisliprondellen 16 eller med koppborste/skivborste/lamellskiva skall alltid handskyddet 15 monteras.

Fäst handskyddet 15 med stödhandtaget 5.

Montering av slipverktyg

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Slip- och kapskivorna blir under arbetet mycket heta; berör inte dessa innan de svalnat.

Rengör slipspindeln 6 och alla delar som skall monteras.

Tryck för fastspänning och lossning av slipverktyg spindellåsknappen 2 för blockering av slipspindeln.

Tryck ned spindellåsknappen endast när slipspindeln står stilla. I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödländsen. Använd inte reducerstycken eller adapter. Kontrollera vid användning av diamantkapskivor att rotationspilen på diamantkapskivan och elverktygets rotation överensstämmer (se rotationspil på växelhuset). Ordningsföljden vid montering visas på grafiksidan. För infästning av slip-/kapskivan skruva upp spännmuttern 10 och dra sedan fast den med tvåstiftsnyckeln, se avsnittet "Snabbspännmutter". Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar.

I stödländsen 8 finns kring centreransatsen en plastdel (O-ring) insatt. Om O-ringen saknas eller är skadad måste den ovillkorligen ersättas (objektnummer 1600 210 039) innan stödländsen 8 monteras.

Lamellslipskiva

För arbetet med gummisliprondellen 16 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 15 monteras.

Gummisliprondell

För arbetet med gummisliprondellen 16 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern 18 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste

För arbetet med gummisliprondellen 16 eller med koppborste/skivborste/lamellskiva ska alltid handskyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slipspindeln så långt att den ligger stadigt an mot slipspindelflänsen vid ändan på slipspindelgängan. Spänn fast koppborsten/skivborsten med fast skruvnyckel.

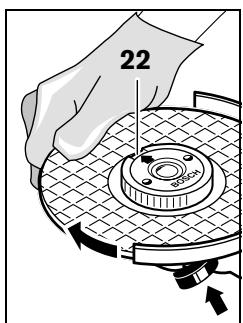

Snabbspännmutter SDS-clic

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg kan i stället för spännmuttern 10 snabbspännmuttern 11 användas.

Snabbspännmuttern 11 får endast användas för slip- och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 11.

Se vid påskruvning till att texten på snabbspännmuttern 11 inte ligger mot slipskivan; pilen måste vara riktad mot indexmärket 22.

Tryck på spindellåsknappen 2 för låsning av slipspindeln. För åtdragning av snabbspännmuttern vrid slipskivan kraftigt medurs.

En ordentligt fastspänd och oskadad snabbspännmutter kan för hand lossnas när den räfflade ringen vrids moturs.

Lossa aldrig en hårt sittande snabbspännmutter med tång utan använd tvåstiftsnyckeln. Lägg an tvåstiftsnyckeln som bilden visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan användas.

Det tillåtna varvtalet [min^-1] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst motsvara uppgifterna i tabellen nedan.

Beakta därför tillåtna varvtal resp. periferihastigheter på slipverktygets etikett.

	max [mm]		[mm]
	D	b	d	[min-1]	[m/s]
b d	115	6	22,2	11000	80
	125	6	22,2	11000	80
	150	6	22,2	9300	80
D	115	-	-	11000	80
	125			11000	80
b d	75	30	M 14	11000	45

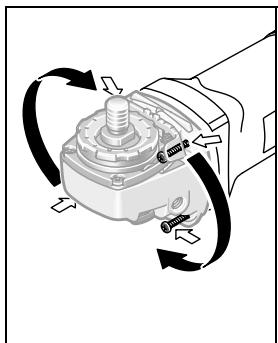

Svängning av växelhuvudet

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Du kan vrida växelhuvudet i steg om 90°. Detta medger att strömställaren kan ställas i ett för hanteringen gynnsamt läge, t.ex. för kapning med sugkåpa och styrlist, sid 20/kapslipbord eller förlängningshandtag.

Skruva helt bort de 4 skruvarna. Sväng växelhuvudet försiktigt utan att ta bort det från huset till önskat läge. Dra åter fast de 4 skruvarna.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

När elverktyget används med mobila generatorer som inte förfogar över tillräckliga effektreserver eller som saknar lämplig spänningsreglering med startströmsförstärkning kan effektförlust eller otypiskt beteende uppstå vid inkoppling.

Kontrollera att generatorn är lämplig för aktuell användning.

In- och urkoppling

Skjut för inkoppling av elverktyget strömställaren Till/Från 4 framåt.

För att spärra strömställaren Till/Från 4 tryck ned strömställaren Till/Från 4 framtill tills den snäpper fast.

För elverktygets frånkoppling släpp strömställaren Till/Från 4 eller om den är spärrad tryck helt kort baktill på strömställaren Till/Från 4 och släpp den igen.

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Provkör minst under 1 minut utan belastning. Använd inte skadade, orunda eller vibrerande slipverktyg. Skadade slipverktyg kan spricka och orsaka personskada.

Baklagsfrånkoppling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Vid en plötslig varvtalsminskning, t.ex. blockering i kapningsspåret, bryts strömtillförseln till motorn.

För återstart, ställ strömställaren Till/Från 4 i frånkopplingsläge och koppla på nytt på elverktyget.

Skydd mot oavsiktlig återstart

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott.

För återstart, ställ strömställaren Till/Från 4 i frånkopplingsläge och koppla på nytt elverktyget.

Startströmsbegränsning

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16 A säkring användas.

Konstantelektronik

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt.

Varvtalsförval (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)

Med ställratten varvtalsförval 3 kan önskat varvtal väljas även under drift.

Värdena i tabellen nedan är riktvärden.

Material	Användning	Insatsverktyg	Ställrattens 3läge
Metall	Avlågsna färg	Slippapper	2-3
Trä, metall	Borsta, avlågsna rost	Koppborste, slippapper	3
Metall, sten	Slipa	Slipskiva	4-6
Metall	Skrubbning	Slipskiva	6
Sten	Kapning	Kapskiva och styrläde(kapning av sten tillåten endast med styrsläde)	6

Arbetsanvisningar

▸ Var försiktig vid spårning i bärande väggar, se stycket "Statiska anvisningar". ▸ Spänn fast arbetsstycket om det inte ligger stadigt på grund av egen vikt. Belasta inte elverktyget till den grad att det stannar. ▸ Slip- och kapskivorna blir under arbetet mycket heta; berör inte dessa innan de svalnat.

Skrubbning

Använd aldrig kapskivor för skrubbning.

Vid skrubbning kan bästa arbetsresultat uppnås vid en inställningsvinkel på 30° till 40°. Förflytta elverktyget med måttligt tryck fram och tillbaka. Härvid blir arbetsstycket inte för hett, missfärgas inte och det bildas inte heller spår.

Lamellslipskiva

Med lamellipskiva (tillbehör) kan även kupiga ytor och profiler bearbetas.

Lamellslipskivorna har en betydligt längre livslängd, lägre ljudnivå och lägre sliptemperaturer än vanliga slipskivor.

Kapning av metall

För kapning av metall använd alltid sprängskyddet för kapning 13.

Vid kapslipning mata fram elverktyget med måttlig och en till materialet anpassad hastighet. Tryck inte mot kapskivan, den får inte heller snedställas eller oscilleras.

Bromsa inte upp kapskivor med tryck från sidan.

Elverktyget ska alltid föras i matningsriktningen. I annat fall finns risk för att det okontrollerat trycks ur skärspåret.

Vid kapning av profiler och fyrkantsör lägg an kapskivan vid det minsta tvärsnittet.

Kapning av sten

För kapning av sten använd alltid sugkåpan för kapning med styrslid 20. Elverktyget får användas endast för torrskärning/torrslipning.

Använd för kapning av stenmaterial lämpligast en diamantkapskiva. Som säkerhet mot snedställning måste sugkåpan för kapning med styrslid 20 användas.

Använd elverktyget endast med dammutsugning och bär dessutom en dammfiltermask.

Dammsugaren måste vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga stendammsugare.

Koppla på elverktyget och lägg an det med styrslidens främre del mot arbetsstycket. Mata fram elverktyget med måttlig och en till materialet anpassad hastighet.

När mycket hårda material bearbetas som t.ex. betong med hög kiselhalt kan diamantkapskivan överhettas och skadas. En gnistkrans som roterar kring diamantkapskivan är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamantkapskivan för avkylning en kort stund gå på tomgång med högsta varvtal.

Tydligt reducerad slipeffekt och en gnistbildning runtom skivan är tecken på att diamantkapskivan förlorat skärpan. Genom korta skär i notande material, t.ex. kalksandsten, kan diamantkapskivan åter skärpas.

Statiska anvisningar

Spår i bärande väggar bör utföras enligt standard DIN 1053 del 1 eller landsspecifika bestämmelser. Dessa föreskrifter ska följas. Planera kapsnitten i samråd med ansvarig fackman för statik, arkitekt eller entreprenör innan arbetet påbörjas.

Underhåll och service

Underhåll och rengöring

▸ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Under extrema förhållanden kan vid arbete i metall strömledande damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras. Rekommendationen för sådana fall är att använda en stationär utsugningsanläggning, ofta blåsa rent ventilationsöppningarna och koppla in en jordfelsbrytare (FI).

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Service och kundrådgivare

Sprängskisser och information om reservdelar lämnas under:

www.bosch-pt.com

(1) [phone]

Fax. [phone]

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas

separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.
