MANUAL DE UTILIZADOR GWS 14-125 CI BOSCH

Manual de instruções

Istruzioni d'uso

Gebruiksaanwijzing

Instruciones de seguidadespecificas del aparato

Plato lijador de goma

Indicações gerais de advertência para ferramentas electricas

ATENÇAO

Devem ser lidas todas as indicações de advertência e todas as

instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar quando elec- trico, incendio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referencia.

O terme "Ferramenta eletrica"utilizando a seguir nas indicações de advertência, refere-se a ferramentas electricas operadas com corrente de rede (com cabo de rede) e a ferramentas electrolyticas operadas com acumulador (sem cabo de rede).

a) Mantenha a sua area de trabalho sempre limpa e bem iluminada. Desordem ou areas de trabalho insufficientamente iluminadas podem levar a acidentes.
b) Não travañar com a ferramenta elétrica em和地区 com risco de explosão, nas quais se encontrar liquidos, gases ou pós inflâmeis. Ferramentas elétricas produzem falscas, que podem inflamar pós ou vapeores.
c) Manter crianças e outras pessoas afastadas da ferramenta eletrica durante autilização.No caso de restracção é possivel queperca o controlo sobre o aparelho.

2) Segurarca electrica

a) A ficha de conexão da ferramenta elec- trica deve caber na tomada. A ficha nao deve ser modificada de maneira alguma. Nao utilizear uma ficha de adaptação junto com ferramentas eletricas protegidas por ligacao a terra. Fichas nao modificadas e tomadas appropriadas reduzem o risco de umCHOque electrico.
b) Evitar que o corpo possa entrada em contacto com superficies ligadas à terra, como tubos, aquecimientos, fogões e frigoríficos. Ha um risco elevado devido aCHOque eletrico, se o corpo estiver ligado à terra.
c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco deCHOque eletrico.
d) Nãodeerutilizarocabo paraoutras finalidades.Jamaisutilizarocabo paratransportaraferramentalelectrica,para pendurá-la,nem para puxaraficha da tomada.Manterocabo afastadode calor,oleo,cantosafiadosoupartedesaparelho emmovimento.Cabosdanificadosou emaranharadosaumentamorisco deumchoqueelectrico.

e) Se travailar com una ferramenta electrica ao ar livre,soledeferaveliderivar cabos de extensionsapropriados paraareasexteiros.Autilizaço de um cabo de extensionaproprioado para areasexteiros reduz o risco de umchoque electrico.
f) Se não for possíveleatingorfunciaciónda ferramentalelectrónica emáreashumidas,deveraserutilizadouma disjuntorde corrente deavaria.Autilizaçãodeumdisjuntordecorretdeavardireuzoriscoode umchoqueelectrico.

3) Segurarca de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalho com a ferramenta electrica. Não utilizes uma ferramenta electrica quando estiver fatigado ou sob a influência de drogas, alcoul ou medicamentos. Ummomento de descuido ao utilizear a ferramenta electrica, pode levar a lesoes graves.
b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. Autilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurariedade antiderrapantes, capacete de segurarça ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.
c) Evitar una colocacion em funciona involuntaria. Assegure-se de que a ferramenta electrica esta desligada, antes de conecta-la a alimentacion de rede e/ou ao accumulator, antes de levanta-la ou de transporte-la. Se tiver o dedo no interruptor ao transporte a ferramenta electrica ou se o aparelho for conectao alimentacao de rede enquanto estiver ligado, poderao ocrror acidentes.
d) Remover ferramentas de ajuste ou chaves de Boca antes de ligar a ferramenta eletrica. Uma ferramenta ou chave que se encontraruma parte do aparelho em movimento pode levar a lesoes.
e) Evite uma posicao anomal. Mantenha uma posicao firme e mantenha sempre o equilibrio. Desta forma é mais fácil controlar a ferramenta eletrica em situacoes inesperadas.
f) Usar roupa apropiada. Não usar roupa larga nem joias. Mantenha os@cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas,@cabelos longos ou joias podem ser agarrados por peças em movimento.
g) Se for possivel montar dispositivos de aspiracao ou de recolha, assegure-se de que estejam connectados e'utilizados correctamente. Autilização de uma aspiração de pó pode reduzir o perigo devido ao pá.

4) Utilização e manuseio cuidadoso de ferramentas electricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta eletrica apropiada para o seu trabalho. É melhor e mais seguro trabalho com a ferramenta eletrica apropriada na area de potência indicada.
b) Não utilizes uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substitir acessórios ou de guardar o aparelho.Esta medida de segurarva evita o arranque involuntário da ferramenta eletrica.
d) Guardar ferramentas electrolyicas nãoutilizadas fora do alcance de crianças. Não permita que pessoas que não esteyam familiarizadas com o aparelho ou que não tenham lido estas instruções,utilizem o aparelho. Ferramentas electrolycas são perigosas se foram realizadas por pessoas inesperentes.
e) Tratar a ferramenta eletrica com增值服务. Controlar se as partes moveris do aparelho funciona perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o acontecimiento da ferramenta eletrica. Permitir que peças danificadas são reparadas antes da'utilisation. Muito accidents tem como causa, a manutenção insuficiente de ferramentas eletricas.
f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequencia e podem ser conducidas com maior dificuldade.
g) Utilizar a ferramenta eletrica, acessos rios, ferramentas de aplicacao, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eletricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

5) Servico

a) Só permitteda que o seu aparelho sera reparado porsomeoneal especializzato e qualificacao esso compeças de reposicao originais.Desta forma é assegurado ofuncaoamento seguro do aparelho.

Instruções de serviceespecíficas do aparelho

Advertência gerais de segança para lixar, lixar com lixa de papel, trava- balhar comESCOvas de arame e separ- rar por rectificacao

-Esta ferramenta electrica deve serutilizada como lixadeira, como lixadeira com lixa de papel, escova de arame e para seperar por rectificacao. Observar todas asindicacoes de食欲,instruções,apresentações e%dados fornecidos com a ferramenta electrica.O desrespeito das segunte instruções pode levar a umchoque electrico,incendio /ou graves lesoes.
- Estaferramentalelectrica naoepropriada parapolir.Aplicações,paraasquaisaferramentalelectrica naoéprevista,podemcausarriscos elesoes.
- Não utilizecercessórios,que não foram espe-cialmente previstos e recomendados pelo fabricante para seremutilizados com esta ferramenta electrica. O facto de poder fixar ocessório a esta ferramenta electrica, não garantue uma aplicação segura.
- O número de rotação admissivel da ferramenta de trabalho deve ser no minimum tão alto quando o maior número de rotação indica na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.
O diametro exterior e a espessura da ferramenta de trabajo devem corresponder às indicações de medida da sua ferramenta eletrica. Ferramentas de lavoro Incorrectamente medidas podem não ser suficientemente blindadas nem controladas.
Discos abrasivos, flanges, pratos abrasivos ou outros acessórios devem caber exactamente no veio de rectificacao da sua ferramenta eletrica. Ferramentas de trabalho, que não cabem exactamente no veio de rectificacao da ferramenta eletrica, giram irregularamente, vibram fortemente e podem levar a perda de controlo.
- Não utilizes ferramentas de trabalho danificadas. Antes de cada utilizaçãodeer controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos aparem tam fissuras e estilhações, se pratos abrasivos aparem fissuras, se há desgaste ou forte atração, se as escovas de arame aparem arames soltos ou quebrados. Se a ferramenta eletrica ou a ferramenta de trabalho cairem,deerverificar se soferam danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controladoe introduzido a ferramenta de trabalho,deer

manter-se, e as pessoas que se encontrar nas proximas, fora do nivel de rotação da ferramenta de trabalho e permitir que a ferramenta eletrica funcao durante um minuto com o maior numero de rotação. A maioras ferramentas de trabalho danificadas quebram durante this periodo de teste.

Utilizar um equipamento de proteção pessoal. De acordo com a aplicação,deerutilizaruma proteção para todo o rosto, proteção para os olhos ou um óculos protector. Se for necessário,deerutilizaruma mascara contra po, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de��enas particulas de amoladura e de material.Os olhos devem ser protegidos contra particulas a voar, produzidas durante as diversas aplicações.A mascara contra p ou a mascara de respiração deve ser capaz de filtrar o p produzido durante a respectiva aplicação. Se for sujeito durante longo tempo afortes ruidos, podera sofrer a perda da capacidade auditiva.
Observe que as outras pessoas mantenham uma distência segura em relacion ao seu local de trabalho. Cada pessoa que entra na area de trabalho,deerá usar um equipoamento de proteção pessoal. Estilhacos da peça a ser realizada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da area imediata de trabalho.
Ao executar travaíhos durante os quais pos-sam ser atingidos cabos eletricos ou o proprio cabo de rede,deerá sempre segurar aferramenta electrica pelas superfícies isoladas do punho. Ocontacto com um cabo sob ten-são pode colocar peças de metal da ferramenta electrica sob tensão e levar a umCHOque eletrico.
- Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possivel que o cabo de rede sera cortado ou enganchado e a sua maior ou BRAÇO sejam puxados contra a ferramenta de trabalho em rotação.
- Jamalais depositar a ferramenta eletrica, antes que a ferramenta de trabalho estaja completeness parada. A ferramenta de travailho em rotação pode entrada em contacto com a superficie de apoio, provocando uma perda de controlo da ferramenta eletrica.
- Não permitir que a ferramenta eletrica função quando estiver a transporte-la. A sua roupa pode ser agarrada devo a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo.

Limpar regularamente as aberturas de ventilacao da sua ferramenta eletrica. A ventoinha do motor puxa po para dentro da carcaça, e uma grande quantidade de po de metal pode causar perigos electricos.
- Não utilizes a ferramenta électrique perto de materiais inflamáveis. Faiscas podem incendar estas materiais.
- Não utilizez ferramentas de trabalho que necessitem agentes de refrigeração liquidos. Autilização deágua ou de outros agentes de refrigeração liquidos pode provocar umCHOque electrolyico.

• Contra-golpe é uma repentina reacção devo a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um trabalho ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta eletrica descontrolada pode ser acelerada no local debloqueio, sentido forçada no sentido contrário da rotação da ferramenta de trabalho.

Se por exemple um disco abrasivo travaç ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode vergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta quando no sentido do operador ou para longearethedependindo dos sentido de rotação do disco no local do bloqueio. Sob estas condições os discos abrasivos también podem partir-se.

Um contra-golpe é a consequência de uma utilização Incorrecta ou inadeva da ferramenta eletrica. Ele pode ser evitado por apropriadas medidas de precaçao como descripto a seguir.

Segurarfirmamentea ferramentalelectricae posicionar o seu corpo e os braços de modo que possa resistir as forças de um contragolpe.Sempreutilizaropunhoadiconcial,se existente,paraasseguraromaximo controlo possivel sobreas forcasdeumcontra-golpe ou sobre momentos de reaccao durante o arrangeque.O operadorpodecontrolarasforcas de contra-golpeeasforcasde reaccaoatravescde medidasdeprecauacaoapropriadas.
- Jamais permita que as suas mês se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua boa.
Evite que o seu corpo se encontrar na area, na qual a ferramenta eletrica possa ser movimentada no caso de um contra-golpe. O contra-golpe fora ferramenta eletrica no sentido contrarão ao movimento do disco abrasivo no local do bloqueio.

• Trabalhar com especial cuidado na area ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trava-lhada. A ferramenta de trabalho em rotaçãocede a travaem esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe.
• Não utilizes lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam freqüentemente um contra-golpe ou a perda de controlo sobre a ferramenta électrique.

Instruções especialis de segurança espécicas para lixar e分开ar por rectificacao

• Sempre utiliser a capa de proteção, prevista para o tipo de corpo abrasivo utilizado. A capa de proteção deve serfirmemente aplicada na ferramenta electrolytica e fixa, de modo que sera alcancado um maior de segurance, ou seja, que apenas uma minima parte do corpo abrasivo aponte abertamente na direção do operador. A capa de proteção deve proteger o operador contra estilhaços e contra um contacto acidental com o corpo abrasivo.
  Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elec trica e a capa de protecao prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elec trica, não podem ser suficientemente protegidos e portanto não são seguros.
• Os corpos abrasivos são devem ser realizados para as aplicações recommendadas. P. ex.: Jamais liar com a superficie lateral de um disco de corte. Disco de corte são destinados para o desbaste de material com o canto do disco. Uma forca lateral sobre these corpos abrasivos pode quebrá-los.
• Sempre utiliser flanges de aperto intactos de tamanho e forma correctos para o disco abrasivo selectionado. Flangespropriados apoiam o disco abrasivo e reduzem assim o perigo de una ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos.
• Não utilizecer discos abrasivos gastos de outras ferramentas electrolyticasraised. Discos abrasivos para ferramentas electrolyticasraised não são appropriados para os他们在 rotação mais altos de ferramentas electrolyticas menores e podem quebrar.

Outras advertências especials de segurarça para seperar por rectificacao

Evitar um bloqueio do disco de corte ou uma forca de pressao demasiado alta. Não efectuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposition para emperrar e bloquear e portanto a possibidade de um contra-golpe ou uma ruptura do corpo abrasivo.
Evitar a area que se encontrar na freste ou atrás do disco de corte em rotação. Se o disco de corte for conducido na peça a ser realizada, para freste, afastando-se do corpo, é possivel que no caso de um contra-golpe a ferramenta eletrica,+junto com o disco em rotação,sea atrirada directamente na direcção da pessoa a operar o aparelho.
Se o disco de corte emperrar ou se o trava-lho for interrompido,deer desligar a ferramenta eletrica e mange-la parada, ato disco parar completeness. Jamais tentar puxar o disco de corte para fora do corte quando ainda estiver em rotação, caso contrario podera ser provocao um contragolpe.Verificar e eliminar a causa do emperra-mentation.
- Não ligar novamente a ferramenta elétrica, quando não estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seucompleteo número de rotação,antes de continuallyducidasamente acortar.Caso contrário é possivel que o disco emperre, pule para fora da peça a ser工作中ada ou cause umcontra-golpe.
Apoiar plagas ou peças grandes, para reduzir um risco de contra-golpe devido a um disco de corte empressado. Peças grandes podem curvar-se devido aoproprio peso.Apeça a ser travahada deve ser apoia de ambos os lados,tanto nas proximidades do corte como tambem nos cantos.
Tenha o cuidado ao efectuar "Cortes de bolso" em paredes existentes ou em outras superficies, onde não é possivel reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos electricos ou outros objects.

Advertência especials de segurar aspecíicas para lixar com lixa de papel

• Não utilizes lixas de papel demasiado grandes, mas sempre seguir as indentações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel, que sobressuem dos cantos do prato abrasivo, podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe.

Advertências especialis de segurarçaspecificas para trabajo com escovas de arame

Esteja ciente de que a escova de arame muito perde pedações de arame durante a utilização normal. Não sobrecarregue os arames exerçendo uma coisa de pressão demasiada. Pedações de arame a voar, podem penetrar fácilmente em roupas finas e/ou na pele.
Se for recomendavel una capa de protecao,defer a evacitar que a escova de arame entre em contacto com a capa de protecao. O diametro das escosas em forma de prato ou de tacho pode augmentar devo a forca de pressao e as forças centrifugas.

Advertências de segurarça adionais

Usar oculos de protecao.

Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulutar a companhia electrica local. Ocontacto com cabos electricos pode provoc fogo e choques electricos.Danos em tubos de gás podem levar à explosão.Apenetracao num cano de agua causa danos materiais ou pode provoc umacho electrico.
- Sempre'utilizar dispositivos de proteção previstos para o respectivo tipo de aplicação. Dispositivos de proteção não apropriados para o tipo de aplicação não podem proteger suficientemente contra o rebolo.
Para o trabalho em pedras deverá'utilizar uma aspiração de po. O aspirador de po deve ser homologado para a aspiração de po de pedras. A utilizesçao destes dispositivos reduz o perigo devo ao po.
Para o corte de pedrasdeerautilizar um carril de guia.Sem guias laterais, é possivel que o disco de corte emperre e cause um contragolpe.
Segurar a ferramenta eletricafirmamente com ambas as mados durante o trabalho e manter uma posicao firme. A ferramenta elec trica é conducira com seguranca com ambas as mados.
Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a maior.
- Não processor material que containha asbesto. Asbesto é considerado como sendo cancerétrico.

Tomar medidas de protecao, se durante o travaHIO houver a possiblidade de serem produzidos pOs nocivos a saude, inflamaveis ou explosivos. Por example: Alguns pOs sao considerados como sendo cancerigeros. Usar uma mascara de protecao contra o po e, se for possivel, utilizea sua aspiracao de po/aparas.
- Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
- Não utilizes a ferramenta eletrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados AUGMENTAM O RISCO DE UM CHOQUE ELECTRICO.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruçõespresentadas abaixo pode causar quando eletrico, incendio e/ou graves lesões.

Abrir a páginas BASCALANTE contendo a apareçao do aparelho, e deixar esta páginaberta quando estiver lendo a instrucao de service.

Utilização conforme as disponções

A ferramenta éctrica é destinada paraURTar,desbastar e para escovar substancias metálicas e de pedra,semutilizarágua.

ParaURTARmetaiseneccsioutilizaruma capa de protecçãoespecialpara cortes(cessorio).

Para cortar pedras deve ser'utiliza uma cobertura de aspiracao especial para cortar com carril de guia (accessorio).

A ferramenta eletrica pode ser'utilizada para lixar com lixas de papel se for operada com ferramentas abrasivas homologadas.

Dados tíncicos

Rebarbadora	GWS ...PROFESSIONAL	8-115	8-125	10-125	11-125CI	11-125CIE
N° do produit	3 601 ...	H20 ...	H27 ...	H21 ...	H22 ...	H23 ...
Potência nominal consumida	W	800	800	1000	1100	1100
Potênciautil	W	500	500	630	660	660
N° de rotação em punto morto	\( min^{-1} \)	11 000	11 000	11 000	11 000	2800-11 000
máx. diâmetro do disco abrasivo	mm	115	125	125	125	125
Rosca do veio de rectificação		M 14	M 14	M 14	M 14	M 14
Desactivação de contragolpe		-	-	-	●	●
Protecção contra rearranqueinvoluntário		-	-	-	●	●
Limitação de corrente de arran-que		-	-	-	●	●
Constant-electronic		-	-	-	●	●
Pré-selectação do número de rotação		-	-	-	-	●
Peso conforme EPTA-Procedure01/2003	kg	1,9	1,9	2,1	2,0	2,0
Classe de proteção		\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)

As indicações são valem para tsões nominais [U] 230/240 V. Estas indicações podem variar no caso de tsões inferiores e em modelos espécicos dos paises.
Observar o número de produits na placá de caracteristicas da sua ferramenta electrica. A designação comercial das ferramentas electricas individuales pode variar.

Rebarbadora	GWS ...PROFESSIONAL	14-125CI	14-125CIE	14-125CIT	14-150CI
N° do produit	3 601 ...	H24 ...	H25 ...	H29 ...	H26 ...
Potência nominal consumida	W	1400	1400	1400	1400
Potênciautil	W	820	820	820	820
N° de rotação em punto morto	min-1	11000	2800	2800	9300
			-11000	-9300
máx. diâmetro do disco abrasivo	mm	125	125	125	150
Rosca do veio de rectificação		M 14	M 14	M 14	M 14
Desactivação de contragolpe		●	●	●	●
Protecção contra rearranque involuntário		●	●	●	●
Limitação de corrente de arranque		●	●	●	●
Constant-electronic		●	●	●	●
Pré-selectação do número de rotação		-	●	●	-
Peso conforme EPTA-Procedure 01/2003	kg	2,2	2,2	2,2	2,3
Classe de proteção		□/II	□/II	□/II	□/II

As indicações são valem para tsõeses nominais [U] 230/240 V. Estas indicações podem variar no caso de tsõeses inferiores e em modelos especialicos dos paises.
Observar o número de produits na placá de caracteristicas da sua ferramenta electrica. A designação comercial das ferramentas electricas individuales pode variar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apareção da ferramenta elétrica na páginá de esquemas.

1 Alavanca para desbloquear a capa de protecao
2 Tecla de bloqueio do veio

3 Roda de ajuste para pre-selectao do numero de rotação (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT)
4 Interruptor de ligar-desligar
5 Punho adicional
6 Veio de rectificacao
7 Capa de aspiração para lixar*
8 Flange de admissao com o-ring

9 disco de metal duro em forma de tacho*

10 Porca de aperto
11 Porca de aperto=rápido SDS-clip
12 Capa de proteção para lixar
13 Capa de proteção paraURTAR
14 disco abrasivo/de corte*
15 Proteção para as mês
16 Prato abrasivo de borracha
17 Folha de lixar
18 Porca redonda
19 Escova tipo tacho*
20 Capa de aspiração paraURTAR com carril de guia*
21 disco de corte diamantado*

• Acessórios presentados ou descriços não pertencem ao volume de fornecimento.

Declaração de conformidade

C

Declaramos sob{nossa exclusiva responsabilitadede, que este produits cumpre as seguintes normas oudocumentos normativos: EN 60745 conforme asdisposicaoes das directivas 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider

Informação sobre ríduos/vibrações

Valores de medicação averiguidos conforme EN 60745.	3 601 ...	H20 ...	H22 ...	H29 ...
		H27 ...	H23 ...
		H21 ...	H24 ...
			H25 ...
			H26 ...
O[nível de ruído avaliado como A do aparecido é típicoamente:
Nível de pressão acústica	dB(A)	91	91	91
Nivel de potência acústica	dB(A)	102	102	102
Incerteza K=	dB	3	3	3
Usar proteção auricular!
Valores totais de vibração (soma dos vectores das vezes direcionções) determinadas conforme EN 60745:
Lixamento de superficies (Desbastar):
Valor de emissão de vibrações ah	m/s2	5,5	8,5	7,0
incerteza K=	m/s2	2,0	2,0	2,0
Lixar com folha de lixa:
Valor de emissão de vibrações ah	m/s2	3,0	3,0	3,0
incerteza K=	m/s2	1,5	1,5	1,5

ATENÇAO

O[nivel de vibrações indicado restas instruções foi medico conforme umprocesso de medicação normalizado na norma EN 60745 e pode serutilizando para acomparaçãodeaparelhos.

O nível de vibrações variaçá de acordo com a aplicação da ferramenta eletrica. Em eles casos o nível de vibrações pode ser superior ao indentado nestas instruções. É possível que o impacto de vibrações sera subestimado se a ferramenta eletrica for regularamente realizada de maneira semelhente.

Note: Para uma avaliação exacta do impacto de vibrações durante umCERTO periodo de trabalho,temem de ser considerados os periodos nos quais o aparecido está desligado ou suautena sem estar reallynna a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completeness periodo de travailho.

Montagem

Montar os dispositivos de proteção

Antes de todoseworkos na ferramentalelectricadeferapeuxaraficha de rede da tomada.

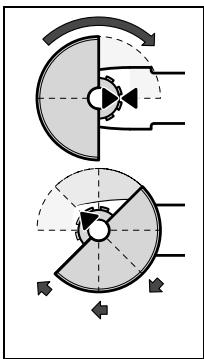

Capa de proteção para lixar

Colocar a capa de proteção 12 sobre a gola do veio, como indicado na figura. Asscarcas triangulares na tampa de proteção vem coincidir com as respectivasscarmas da cabela da engrenagem.

Premiracapadeprotection 12sobreagola doveio,ate o colar da capa de protecao estar assentado no flange da ferramentalelectricaegiraracapacapodeprotectionateguengate perceptivelmente.

Adapartar a posicao da capa de protecao 12 as exigencias do processo de trabalho. Para tal,deer pre-mir a alavanca de destravamento 1 para cima e girar a capa de protecao 12 para a posicao desejada.

Ajustar a capa de proteção 12 de modo a evaporar que você fauldhas na direção do operador.
So devera ser possivel girar a capa de protecão 12, acontecido también a alavanca de destravamento 1! Case contrario, não devera de modo algo um continueu a utilizez a ferramenta eletrica, mas envia-la ao serviceo pos-venda.

Nota: Os ressaltos de codificacao na capa de protecao 12 garantem que so possa ser montada uma capa de protecao apropriada para a ferramenta electrica.

Capa de proteção paraURT

Sempre'utilizar uma capa de protecao de corte paraURTAR metais 13.
Sempre'utilizar uma capa de aspiracao de corte paraURTar pedras com um carril de guia 20.

A capa de proteção para cortar 13 é montada como a capa de proteção para lixar 12.

Capa de aspiração para lixar

Para liarisas,vernizescplasticoscomdiscosde metalduro em forma de tacho 9 ou com pratos abrasivosborracha16e com lixa17,de modo a produzirpo,poderayutilizaracapadeaspiracao7.A capa deaspiracao7naoéapropriada paraotrabalohemetais.

Na capa de aspiração 7 pode ser conectado um aspi-rador de pó Bosch apropriad.
A capa de aspiração 7 é montada como a capa de proteção 12. A coroa de escovas é comutável.

Punho adicional

So utiliser a sua ferramenta electrica con o punho adicional 5.

Atarraxar o punho adiconal 5 de acordo com o tipo de trabajo, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Punho adicional antivirusistrações

Vibration Control

O punho adicional antivibrações reduz as vibrações, proporcionando um trabalho agradável e seguro.
- Não efectuar quaisquer alterações no punho adicional.

Não Continuing a utiliser um punho adicional danificado.

Proteção para as mês

Ao travaíbalhar com o prato abrasivo de borra-cha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de lequedeferá sempre montar a proteção para as mãos 15.

Fixar a proteção para as mãos 15 com o punho adi-cional 5.

Montar ferramentas abrasivas

Antes de todoseworkos na ferramenta electricadeferapeuxaraficha de rede da tomada.
- Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefecam.

Limpar o veio de rectificacao 6 e todas as peças a serem montadas.

Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de rectificacao.

So acontecer a tecla de bloqueio do veio com o veio de rectificacao parado. Caso contrario e possivel que a ferramenta eletrica sera danificada.

Disco abrasivo/de corte

Observe as dimensoes das ferramentas abrasivas. O diametro do furo deve ser do tamanho的概率 para o flange de admissao. Não utilizes adaptadores nem redutores.

Ao utilize discos de corte diamantados devera assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta eletrica (veja seta do sentido de rotação sobre o cabeçete de engrenagens).

A sequência de montagem está aparecido na网页 de esquemas.

Para fixar o disco abrasivo/disco de cortedeer atarraxar a porca de aperto 10e aperta-la com a chave dedois furos,veja secao "Porca de aperto rapiido".

• Após montar a ferramenta abrasiva deperá controlar,antes del ligar a ferramenta electrica,se a ferramenta abrasiva está montada correctamente e se pode ser movimentada livrente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.

No flange de admissao 8 encontra-se uma peça de plastico (o-ring) em volta do color de centragem. Se o ring estiver faltando ou estiver danificado, sera imprescindivel substitui-lo (número de produits 1600 210 039), antes de montar o flange de admissao 8.

Disco abrasivo em forma de leque

Ao travaíbalhar com o prato abrasivo de borra-cha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque deterá sempre montar a proteção para as mãos 15.

Ao travaíbalhar com o prato abrasivo de borra-cha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de lequedeferá sempre montar a proteção para as mês 15.

A sequência de montagem está aparecido na网页 de esquemas.

Atarraxar a porca redonda 18 e aperta-la com a chave de dos furos.

Ao travaíbalhar com o prato abrasivo de borra-cha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque deterá sempre montar a proteção para as mês 15.

A sequência de montagem está aparecada na página de esquemas.

Deverá ser possivel atarraxar a escova tipo tacho/escova planta no vejo de rectificacao, ate que fiquem firmamente encostadas no flange do vejo de rectificacao no fim da rosca do vejo de rectificacao. Apertar a escova tipo tacho/escova planta com a chave de forqueta.

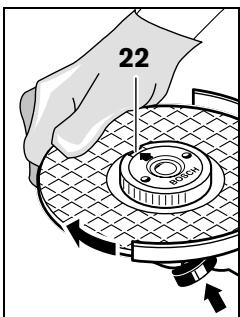

Para substituir fácilmente as ferramentas abrasivas sem ter que utiliser otheras ferramentas, podera usar, em vez daorca de aperto 10, aorca de aperto rápido 11.

A porca de aperto=rápido 11 so deve serutilizada para discos abrasivos ou para discos de corte.

So utiliser unaorca deaperto 11 que esta emperfeito estado e sem danos.

Ao atarraxar, observe que o lado da porca de aperto rápido com a legenda 11 não mostre para o disco abrasivo; a seta deve做不到 para a marca de indice 22.

Premir a tecla de bloqueio do veio 2 para imobilizar o veio de rectificacao. Girar o disco abrasivo forte-mente no sentido dos ponteiros do relógio para aperture a porca de aperto rápido.

Uma porca de aperto rápido atarraxada de forma correcta pode ser solta com a性和; basta girar o anel serrilhado no sentido contrário dos poteiros do relógio.

Jamais soltar una porca de aperto rápido com um alcate, mesmo se estiver presa, mas utiliser a chave de来做 furos. Aplicar a chave de来做 furos como indicado na figura.

Ferramentas abrasivas admissiveis

Podem ser realizadas todas as ferramentas abrasivas Mentionadas esta instrucao de service.

O número de rotação admissivel [min^-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve correspondir às indicações contidas naabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissivel como indicaça na etiqueta da ferramenta abrasiva.

	máx [mm]		[mm]
	D	b	d	[min-1]	[m/s]
b d	115	6	22,2	11000	80
	125	6	22,2	11000	80
	150	6	22,2	9300	80
D	115	-	-	11000	80
	125			11000	80
b d	75	30	M 14	11000	45

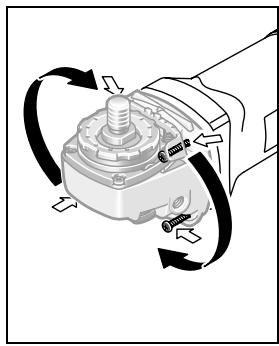

Girar o cabeçote de engrenagens

Antes de todoseworkos na ferramenta electricadeferapeuxaraficha de rede da tomada.

O cabeçote de engrenagens pode ser girado em passos de 90^ . Desta forma é possivel colocar o interruptor de ligardesligaruma posicao mais propria para certos lavorhos especialis, p.ex. para lavorhos de corte com a capa de aspiração com carril de guia 20/coluna para corte ou para esqueridos.

Desatarraxar completeness 4 parafusos. Deslocar o cabeçote de engrenagenssciousamente, e sem retiring da carcaça, para a nova posicao. Reapertar os 4 parafusos.

Funcimiento

Colocação em functimento

Observar a tensão de rede! A tensão da fonte de corrente deve coincirdir com a indicaça na chapa de identificacao da ferramenta electrica. Ferramentas electricas marcadas para 230V 也是非常 poder ser operadas com 220V .

Se a ferramenta eletrica for alimentada atraves de geradores de corrente moveris (geradores), que não possuem suficientes reservas de potência nem uma aproPRIADA regULA de tensão (com reforço de corrente de arranque), poderao ocorrre reduções de potência ou comportamentos anormais ao ligar o aparelho.

Observe aADEQUACAO do gerador de corrente aplicado.

Ligare desligar

Para a Colocacao em functiOnamento da ferra-mentationelectrica,empurrar o interruptor de ligar-desligar4pararente.

Para fixar o interruptor de ligar-desligar 4 devera pre-mir o lado da fronte do interruptor de ligar-desligar 4, até este engatar.

Para desligar a ferramenta eletrica,deer sahtar o interruptor de ligar-desligar 4,ou se estiver travado, premir por instantes o interruptor de ligar-desligar 4 no lugar deTRS e solta-lo novamente.

Controlar a ferramenta abrasiva antes de utilizes-la. A ferramenta abrasiva deve estar montada de forma correcta e deve movimentar-se livramente. Executor um funcionalto de teste, semarga, de no minimum 1 minuto. Não utilizear ferramentas abrasivas danificadas, descentrados ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesoes.

Desactivação de contragolpe

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

A alimentação de rede ao motor é interrompida no caso de uma repentina quada do número de rotação, p. ex. bloqueio no corte de separação.

Para recolocar em functimento devara colocar o interruptor de ligar-desligar 4 na posicao desligada e ligar novamente a ferramenta eletrica.

Proteção contra rearranque involuntário (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontrolada.mente après uma interrupção da alimentação de corrente elétrica.

Para recolocar em functiOnamento devera colocar o interruptor de ligar-desligar 4 na posicao desligada e ligar novamente a ferramenta electrica.

Limitação de corremente de arranque (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

A limitação electrónica de corrente de arranque limita a potência ao ligar a ferramenta électrique e possibilita o funciona com um fusivel de 16 A.

Constant-electronic (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

A Constant-Electronic mantém o número de rotações durante a marcha em vazio e soboga que que constante e assegura um desempenho de trabalho uniforme.

Pre-selectação do número de rotação (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)

Com a roda de pré-seLECTION do número de rotações 3 é possivel pré-seLECTIONAR o número de rotações/número de percussões necessário durante o functimento.

As indicações aparecidas naanela segunte são valores recomendados.

Material	Aplicação	Ferramenta de trabalho	Posicao da roda de ajuste 3
Metal	Remover tintas	Folha de lixar	2 - 3
Madeira, metal	Escovar,.desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4 - 6
Metal	Desbastar	Disco abrasivo	6
Pedra	Cortar	Disco de corte e carril de guia (cortar pedrassole permittedo com o carril de guia)	6

Indicações de trabalho

Cuidao ao cortar em paredes portantes, veja a seccao "Notas sobre a estatica".
Fixar a peça a ser travahada se está não estiver firmamente apoiada devido ao seu OWNprio peso.
- Não corregue demasiadamente a ferramenta eletrica, de modo que chegue a parar.
- Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefecam.

Desbastar

• Jamais utiliser os discos de corte para desbastar.

Com um ángulo de 30^ a 40^ poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para ca. Donta forma a peça a ser realizada não se torna demasiadamente quando, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (accessorio) también é possivel processor superficies e perfis abaulados.

Discos abrasivos em forma de leque tem uma vidautil bem mais longa, produzem um reduzido;nível de ruido e temperatas ao liar mais baixas do que discos abrasivos tradicionais.

Cortar metal

Sempre'utilizar uma capa de protecao de corte paraURTAR metais 13.

Trabalhar com os discos abrasivos com avanco moderado, adequado para material a ser travaico. Não exercer pressão sobre o disco de corte, nen emperre ou oscile.

Não travar discos de corte, que estejam a girar por inércia, exercedo pressão lateral.

A ferramenta eletrica deve sempre ser conduzida no sentido contrario da rotação. Caso contrario ha perigo de que sera premida descontroladamente do corte.

Para o cortar perfis e tubos quadrados deverá而成ar pela menor sequção transversal.

Cortar pedras

Sempre'utilizar uma capa de aspiracao de corte paraURTar pedras com um carril de guia 20.
A ferramenta eletrica so deve ser'utilizada paraURTAR a seco/lixar a seco.

ParaURTARpedrasdeverautilizardepreferenciaum disco abrasivo diamantado.Como protecção contra empenradodeferavaliaracapadaspiracao com carril de guia 20.

So operar a ferramenta eletrica com uma aspiracao de p o e use adiconvalmente uma mascara de protecao contra p o.

O aspirador de pó deve ser homologado para a aspi-RAÇÃO de pó de pedras. A Bosch-oferece aspiradores apropiados.

Ligar a ferramenta eletrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trava-lhada. Empurrar a ferramenta eletrica com avanço moderado, adequado ao material a ser trabalho.

ParaURTARmateriaisespecialmenteduros,comop. ex.betao comalto teor de silex,é possivel que o disco de corte diamantadosea sobreaquecidoedanificado.Uma coroa de faulhas em volta do disco de corte diamantado é um indicio nitido.

Neste caso devara interromper o processo de corte edeerar o disco de corte diamantado girar em vazio, com maximizingo numero de rotações, durante algunos instantes, para se arrefecer.

Um avanco de trabajo nitidamente reduzido e uma coroa de faulhas em volta do disco são indicios nitidos de um disco de corte diamantado embotado. Estes podem ser reafiados atraves de curtos cortes em material abrasivo, p. ex. arenito calçario.

Cortes em paredes portantes obedecem à normal DIN 1053 parte 1 ou disposções发展目标 das paises.

É imprescindivel respeitar estas regulamentos. Antes de iniciar o trabalhodeerá consultar o的技术ico de estabilitadede, o arquitecto ou o supervisor daobra responsaveis.

Manutenção eServiço

Manutenção e limpeza

Antes de todoseworkos na ferramenta electricadeferapeuxaraficha de rede da tomada.
- Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para travailhar bem e de forma segura.
No caso de extremas aplicações, é possivel que durante o processamento de metais se deposite po conducivo no interior da ferramenta electrica. O isolamento de protecao da ferramenta electrica pode ser prejudicada. Nestes casos recomendamos a utilizesao de um equipamento de aspiracao estacionario, sobrar frequentlymente as abertas de ventilacao e intercalar um disjuntor de corrente de avaria.

Se a ferramenta eletrica falhar apesar de cuidadosos processos de fabricacao e de teste, a reparacao devera ser executada por uma oficina de service autorizada para ferramentas eletricas Bosch.

Para todas as quostoes e encomendas de peças sobressalentes é imprescindivel indicar o numero de produits de 10 digitos como consta no logotipo da ferramenta eletrica.

Servico e consulta ao cliente

Desenhos explodidos e informacoes sobre peças sobressalentes encontrar-se em:

www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

品 35121/850000

Fax [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

0800/7045446

E-Mail: [e-mail]

Eliminação

Ferramentas electricas, acessórios e embalagens devem ser enviados a una reciclagem ecológica de materías primas.

Apenas paises da Uniao Europeia:

Não deitar ferramentas electrolycas no lixo dométrico!

De acordo com a directiva europeia 2002/96/CE para aparelhos electricos e electronicos velhos, e com as respectivas realizacoes nas leis nacio

nais, as ferramentas electrolycas que não servem mais para a utilização, devem ser enviadas separamente a uma reciclagem ecologica.

Sobreshavadealteracoes.

PpOoTaOia ano kToTOnma

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

STOP
