Produkttype	Profesjonell vinkelsliper
Merke	BOSCH
Modell	GWS 14-125 CI
Nominell inntakseffekt	1400 W
Nyttig effekt	820 W
Turtall ubelastet	11 000 o/min
Maksimal slipeskivediameter	125 mm
Spindelgjenge	M14
Vekt (iht. EPTA 01/2003)	2,2 kg
Beskyttelsesklasse	II (dobbel isolasjon)
Stopp ved tilbakeslag	Ja
Beskyttelse mot utilsiktet oppstart	Ja
Startstrømbegrensning	Ja (tillater bruk på 16 A sikring)
Constant-Electronic	Ja (holder hastigheten nesten konstant)
Hastighetsforvalg	Nei
Ekstra antivibrasjonshåndtak	Ja, inkludert
Slipeskjerm	Ja, inkludert (verktøyfri justering)
Kappeskjerm	Valgfritt (tilbehør)
Håndtaksskjold	Anbefales til sliping og børsting
Spindellås	Ja, for tilbehørsskifte
SDS-clip hurtigspennmutter	Valgfritt (tilbehør)
Lydtrykknivå	91 dB(A)
Lydeffektnivå	102 dB(A)
Vibrasjonsutslippsverdi (sliping)	7,0 m/s² (usikkerhet K=2,0 m/s²)
Bruksområde	Sliping, kapping, pussing og børsting av metall og stein (tørrmetode)

Ofte stilte spørsmål - GWS 14-125 CI BOSCH

Hvilke tilbehør følger med vinkelsliperen GWS 14-125 CI?

Vinkelsliperen leveres med slipeskjerm, ekstra håndtak, festeflens, spennmutter, nøkkel og bruksanvisning. Tilbehør som kappeskjerm, støvavsugsskjerm eller slipeplate selges separat.

Hvordan monterer jeg slipeskjermen?

Plasser skjermen på spindelhalsen ved å justere de trekantede markeringene, og drei den til den klikker på plass. For å justere posisjonen, skyv utløserhendelen opp og drei skjermen til ønsket posisjon. Forsikre deg om at den ikke kan dreies uten å aktivere hendelen.

Kan jeg bruke denne vinkelsliperen til å kappe metall?

Ja, men du må absolutt bruke kappeskjermen (tilbehør). Bruk aldri slipeskjermen til kapping. For stein, bruk støvavsugsskjerm med føringsvogn.

Hvordan skifter jeg slipeskiven raskt uten verktøy?

Bruk SDS-clip hurtigspennmutteren (tilbehør). Trykk på spindellåsen, skru mutteren for hånd ved å vri slipeskiven med klokken. For å løsne, drei den riflede ringen mot klokken. Bruk aldri tang.

Hva gjør jeg ved tilbakeslag?

Modellen GWS 14-125 CI er utstyrt med stopp ved tilbakeslag: hvis hastigheten faller brått (f.eks. blokkering av slipeskiven), kutter strømmen. Sett bryteren på av, og start normalt igjen. Hold alltid apparatet godt med begge hender.

Hvordan justerer jeg hastigheten?

Denne modellen har ikke hastighetsforvalg. Tomgangshastigheten er fast på 11 000 o/min. Constant-Electronic holder hastigheten nesten konstant under belastning. For variabel hastighet, velg modellene GWS 14-125 CIE eller CIT.

Hvilken type smøremiddel skal jeg bruke?

Ingen innvendig vedlikehold er nødvendig. Rengjør jevnlig ventilasjonsåpningene med en tørr børste eller trykkluft. Ikke bruk smøremidler. Ved slitasje, overlat reparasjon til et autorisert Bosch-servicesenter.

Hvilke skiver er kompatible?

Bruk skiver med diameter 125 mm og hull 22,2 mm for sliping/kapping, eller M14-gjenge for børster og plater. Tillatt hastighet må være ≥ 11 000 o/min (80 m/s). Se tabellen over godkjente verktøy i bruksanvisningen.

Kan denne vinkelsliperen brukes til pussing?

Ja, med en gummislipetallerken og slipeark (tilbehør). Monter alltid det medfølgende håndtaksskjoldet. Støvavsugsskjerm for pussing anbefales for å redusere støv ved pussing av maling eller syntetiske materialer.

Hvordan rengjør og vedlikeholder jeg vinkelsliperen?

Trekk alltid støpselet før vedlikehold. Rengjør ventilasjonsåpningene jevnlig med en børste eller trykkluft. For intensivt metallarbeid, bruk en stasjonær støvsuger og blås ut ventilasjonsspaltene. Kontroller kabelens tilstand og skift ut slitte deler hos en autorisert reparatør.

BRUKSANVISNING GWS 14-125 CI BOSCH

Tilbakeslag og tilsvarende advarsler

Angivelser for nominelle spenninger [U] 230/240 V. Disse angivelsene kan variere ved lavere spenninger og i landespesifikke utførelser.

Beskyttelseskappe til sliping

Sett beskyttelseskappen 12 på spindelhalsen som vist på bildet. Trekantmarkeringene på beskyttelseskappen skal være i overensstemmelse med de tilsvarende markeringene på girholderen.

For å holde start-stopp-kontakten 4 nede, trykk start-stopp-kontakten 4 ned foran, til den faller i hak.

Vedlikehold og service

Vedlikehold og rengjøring

Generelle advarsler for elektroverktøy

ADVARSEL

Les gjennom alle advarslene og anvisningene. Feil ved overholdel

sen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket 'elektroverktøy' gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmasker, sklisikre arbeidssko, hjelm eller hørselsvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Maskinavhengig sikkerhetsinformasjon

Felles advarsler om sliping, sandpapirsliping, arbeid med stålbørster og kapping

Dette elektroverktøyet skal brukes som sliper, sandpapirsliper, stålbørste og kutter. Følg alle advarsler, anvisninger, bilder og data som du får levert sammen med elektroverktøyet. Hvis du ikke følger følgende anvisninger, kan det oppstå elektriske støt, ild og/eller store skader. Dette elektroverktøyet er ikke egnet til polering. Hvis elektroverktøyet brukes til formål det ikke er beregnet til, kan dette forårsake farer og skader. - Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk.

Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt. Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig. Slipeskiver, flenser, slipetallerkener og annet tilbehør må passe nøyaktig på slipespindelen til elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig på slipespindelen til elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om innsatsverktøy som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålborster har løse eller brukne tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden. Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan fly rundt ved ulike bruksområder. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen. Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt. Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet.

Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet, og innsatsverktøyet kan da bore seg inn i kroppen din. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt.

Tilbakeslag og tilsvarende advarsler

• Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkert. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringsstedet.

Hvis f.eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekke slipeskiven eller forårsake et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slik kan slipeskiver også brekke.

Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak beskrevet nedenstående.

Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtaket - hvis dette finnes - for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak. Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag. Unngå at kroppen din befinner seg i området der elektroverktøyet vil bevege seg ved et tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet.

Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avpelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avpelles. Dette forårsaker kontrolltap eller tilbakeslag. Bruk ikke sagblad eller tannet sagblad. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet.

Spesielle advarsler om slipping og kapping

Bruk alltid vernedekselet som ble konstruert for den slipeskivetypen du bruker. Vernedekselet må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås så stor sikkerhet som mulig, dvs. den minste delen på slipeskiven skal peke åpent mot brukeren. Vernedekselet skal beskytte brukeren mot avbrukne deler og tilfeldig kontakt med slipeskiven. ▶ Bruk kun slipeskiver som er godkjent for dette elektroverktøyet og et vernedeksel som er konstruert for denne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre. ▶ Slipeskiver må kun brukes til anbefalt type bruk. F.eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipeskivene brekker. ▶ Bruk alltid uskadede spennflenser i riktig størrelse og form for den slipeskiven du har valgt. Egnede flenser støtter slipeskiven og reduserer slik faren for at slipeskiven brekker. Flenser for kappeskiver kan være annerledes enn flenser for andre slipeskiver. ▶ Ikke bruk slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke beregnet til de høyere turtall på mindre elektroverktøy og kan brekke.

Ytterligere spesielle advarsler for kappesliping

Unngå blokkering av kappeskiven eller for sterkt pressetrykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på slipeskiven. Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din.

Spesielle advarsler om sandpapirsliping

▶ Ikke bruk overdimensjonerte slipeskiver, følg produsentens informasjoner om slipepapirstørrelsen. Slipeskiver som peker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer eller revner eller til at det oppstår tilbakeslag.

Spesielle advarsler for arbeid med stålbørster

Husk på at stålbørsten mister ståltråder i løpet av vanlig bruk. Ikke overbelast ståltrådene med for sterkt pressetrykk. Ståltråder som slynges bort kan lett trenge inn gjennom tynt tøy og/eller hud. Hvis det anbefales å bruke et vernedeksel, må du forhindre at vernedekselet og stålbørsten kan berøre hverandre. Tallerken- og koppbørster kan få større diameter med pressetrykk og sentrifugalkrefter.

Ekstra advarsler

Bruk vernebriller.

▶ Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.

▶ Bruk alltid beskyttelsesinnretninger som er foreskrevet for denne typen bruk. Beskyttelsesinnretninger som ikke er egnet for denne typen bruk, kan ikke skjerme slipeskiven tilstrekkelig. ▶ Bruk støvavsug til bearbeidelse av stein. Støvsugen må være godkjent til oppsuging av steinstøv. Bruk av disse innretningene reduserer farer på grunn av støv. ▶ Bruk føringssleide til kapping av stein. Uten føring på sider kan kappeskiven henge seg opp og forårsake et tilbakeslag. Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. ▶ Ikke bearbeid asbestholdig material. Asbest kan fremkalle kreft. Utfør beskyttelsestiltak hvis det kan oppstå helsefarlig, brennbart eller eksplosivt støv under arbeidet. For eksempel: Enkelte støvtyper kan være kreftfremkallende. Bruk en støvmaske og bruk et støv-/sponavsug hvis dette kan kobles til. Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. ▶ Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Elektroverktøyet er beregnet til kapping, grovsliping og børsting av metall- og steinmaterialer uten bruk av vann.

Til kapping av metall må det brukes et spesielt vernedeksel til kapping (tilbehør).

Til kapping av stein må det brukes et spesielt avsugdeksel til kapping med føringssleide (tilbehør).

Med godkjente slipeverktøy kan elektroverktøyet brukes til sandpapirsliping.

Tekniske data

Vinkelsliper	GWS ...PROFESSIONAL	8-115	8-125	10-125	11-125CI	11-125CIE
Produktnummer	3 601 ...	H20 ...	H27 ...	H21 ...	H22 ...	H23 ...
Opptatt effekt	W	800	800	1000	1100	1100
Avgitt effekt	W	500	500	630	660	660
Tomgangsturtall	\( min^{-1} \)	11 000	11 000	11 000	11 000	2800-11 000
Max. slipskiviediameter	mm	115	125	125	125	125
Slipspindelgjenger		M 14	M 14	M 14	M 14	M 14
Tilbakeslagsutkopling		-	-	-	●	●
Beskyttelse mot ny innkoping		-	-	-	●	●
Startstrømbegrensing		-	-	-	●	●
Konstantelektronikk		-	-	-	●	●
Turtallforvalg		-	-	-	-	●
Vekt tilsvarende EPTA-Procedure01/2003	kg	1,9	1,9	2,1	2,0	2,0
Beskyttesesklasse		\( ☑/II \)	\( ☑/II \)	\( ☑/II \)	\( ☑/II \)	\( ☑/II \)

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Vinkelsliper	GWS ...PROFESSIONAL	14-125CI	14-125CIE	14-125CIT	14-150CI
Produktnummer	3 601 ...	H24 ...	H25 ...	H29 ...	H26 ...
Opptatt effekt	W	1400	1400	1400	1400
Avgitt effekt	W	820	820	820	820
Tomgangsturtall	\( min^{-1} \)	11 000	2800-11 000	2800-9300	9300
Max. slipeskivemediameter	mm	125	125	125	150
Slipsespindelgjenger		M 14	M 14	M 14	M 14
Tilbakeslagsutkopling		●	●	●	●
Beskyttelse mot ny innkoping		●	●	●	●
Startströmbegrensing		●	●	●	●
Konstantelektronikk		●	●	●	●
Turtallforvalg		-	●	●	-
Vekt tilsvarende EPTA-Procedure 01/2003	kg	2,2	2,2	2,2	2,3
Beskyttelsekesklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Låsespak for vernedeksel 2 Spindel-låsetast 3 Stillhjul for turtallforvalg (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT) 4 På-/av-bryter 5 Ekstrahåndtak 6 Slipespindel

7 Avsugdeksel til sliping 8 Festeflens med O-ring 9 Hardmetall-koppskive

10 Spennmutter

11 Selvspennende mutter SDS-clip* 12 Vernedeksel til sliping 13 Vernedeksel til kapping 14 Slip-/kappeskive 15 Håndbeskyttelse 16 Gummislipetallerken 17 Slipeskive*

18 Rundmutter 19 Koppbørste 20 Avsugdeksel til kapping med føringsskinne* 21 Diamant-kappeskive*

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.	3 601 ...	H20 ...	H22 ...	H29 ...
		H27 ...	H23 ...
		H21 ...	H24 ...
			H25 ...
			H26 ...
Det typiske A-bedømte støynivået for maskinen er
Lydtrykknivå	dB(A)	91	91	91
Lydeffektnivå	dB(A)	102	102	102
Usikkerhet K=	dB	3	3	3
Bruk hørselvern!
Totale svingningsverdier (vektorsum fra tre retninger) beregnet fj. EN 60745:
Overflatesliping (grovsliping):
Svingningssemisjonsverdi ah	m/s2	5,5	8,5	7,0
usikkerhet K=	m/s2	2,0	2,0	2,0
Sliping med slipskive:
Svingningssemisjonsverdi ah	m/s2	3,0	3,0	3,0
usikkerhet K=	m/s2	1,5	1,5	1,5

ADVARSEL

Vibrasjonsnivået som er angitt i disse instruksene er målt med en standardisert målemetode i EN 60745 og kan brukes til sammenligning av maskiner.

Vibrasjonsnivået endres i henhold til bruken av elektroverktøyet og kan i noen tilfeller ligge over verdien som er angitt i disse instruksene. Vibrasjonsbelastningen kan undervurderes hvis elektroverktøyet brukes regelmessig på en slik måte. Merk: Til en nøyaktig vurdering av vibrasjonsbelastningen i løpet av en spesiell arbeidsperiode bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.

Montering

Montering av beskyttelsesinnretninger

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten.

Vernedeksel til sliping

Sett vernedekselet 12 på spindelhalsen som vist på bildet. Trekantmarkeringene på vernedekselet må stemme overens med de tilsvarende markeringene på girhodet.

Trykk vernedekselet 12 inn på spindelhalsen til kanten på vernedekselet ligger mot flensen til elektroverktøyet, og drei vernedekselet til det hørbart går i lås.

Tilpass vernedekselets 12 stilling til arbeidssituasjonens krav. Trykk da låsespaken 1 oppover og drei vernedekselet 12 til ønsket posisjon.

Innstill vernedekselet 12 slik at gnistene ikke fyker mot brukeren. Vernedekselet 12 må kun dreies når låsespaken 1 trykkes! Ellers må elektroverktøyet ikke brukes videre og må leveres inn til kundeservice.

Merk: Kodeknastene på vernedekselet 12 sørger for at det kun kan monteres et passende vernedeksel på elektroverktøyet.

Vernedeksel til kapping

Til kapping av metall må du alltid bruke vernedekselet for kapping 13. Til kapping av stein må du alltid bruke avsugdekselet til kapping med føringssleide 20.

Vernedekselet til kapping 13 monteres på samme måte som vernedekselet til sliping 12.

Avsugdeksel til sliping

Til støvredusert sliping av maling, lakk og kunststoff i kombinasjon med hardmetall-koppskiver 9, eller gummislipetallerkenen 16 med slipeskiven 17, kan du bruke avsugdekselet 7. Avsugdekselet 7 er ikke beregnet til bearbeiding av metall.

På avsugdekselet 7 kan det kobles til en egnet Bosch-støvsuger.

Avsugdekselet 7 monteres på samme måte som vernedekselet 12. Børsteringen kan skiftes ut.

Ekstrahåndtak

Bruk elektroverktøyet kun med ekstrahåndtaket 5. Skru ekstrahåndtaket 5 inn på høyre eller venstre side av girhodet avhengig av typen bruk.

Vibrasjonsdempende ekstrahåndtak

Vibration Control

Det vibrasjonsdempende ekstrahåndtaket reduserer vibrasjonene under arbeidet, slik at dette blir mer behagelig og sikkert.

Ikke utfør endringer på ekstrahåndtaket.

Montering av slipeverktøy

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Slip- og kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt.

Rengjør slipspindelen 6 og alle delene som skal monteres. Til festing og løsning av slipeverktøy må spindellåsetasten 2 låses rundt slipspindelen. Trykk på spindellåsetasten kun når slipspindelen står stille. Elektroverktøyet kan ellers bli skadet.

Slipe-/kappeskive

Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter må stemme. Ikke bruk adaptere eller reduksjonsstykker. Ved bruk av diamantkappeskiver må du passe på at dreieretningspilen på diamantkappeskiven og elektroverktøyets dreieretning (se dreieretningspilen på girhodet) stemmer overens. Rekkefølgen til monteringen er angitt på bildesiden. Til festing av slipe-/kappeskiven skrur du på spennmutteren 10 og spenner dette med fastnøkkelen, se avsnitt «Hurtiglås». Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernehuset eller andre deler.

I tangen 8 er det satt inn en kunststoffdel (O-ring) rundt senteringskanten. Hvis denne O-ringen mangler eller er skadet, må den absolutt skiftes ut (produktnummer 1600 210 039) før tangen 8 monteres.

Lamellslipeskive

Til arbeid med gummislipetallerkenen 16 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 15.

Gummi-slipetallerken

Til arbeid med gummislipetallerkenen 16 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 15.

Koppbørste/skivebørste

Til arbeid med gummislipetallerkenen 16 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 15.

Rekkefølgen til monteringen er angitt på bildesiden.

Koppbørsten/skivebørsten må kunne skrus så langt inn på slipespindelen at slipespindelflensen ligger godt mot enden på slipespindelgjengen. Spenn koppbørsten/skivebørsten fast med en fastnøkkel.

Hurtiglås SDS-clic

For et enkelt slipeverktøyskifte uten bruk av ytterligere verktøy, kan du i stedet for spennmutteren 10 også bruke hurtiglåsen 11.

Hurtiglåsen 11 må kun brukes til slipe- eller kappeskiver.

Bruk kun en feilfri, uskadet hurtiglås 11.

Godkjente slipeverktøy

Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen.

Det godkjente turtallet [min^-1] hhv. periferihastigheten [m/s] til anvendt slipeverktøy må minst tilsvare informasjonene i nedenstående tabell.

Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet.

	max [mm]		[mm]	min-1	[m/s]
	D	b	d
b d	115	6	22,2	11000	80
	125	6	22,2	11000	80
	150	6	22,2	9300	80
D	115	-	-	11000	80
	125			11000	80
b d	75	30	M 14	11000	45

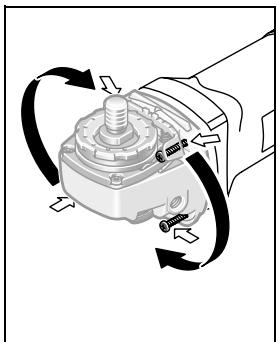

Inndreining av girhodet

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten.

Du kan dreie girhodet i 90°-skritt. Slik kan på-/av-bryteren settes i en bedre håndteringsposisjon for spesielle arbeidssituasjoner, f. eks. for kapping med avsugdekselet med føringssleiden 20/kappestativet eller for venstrehendte.

Skru de 4 skruene helt ut. Sving girhodet forsiktig og uten å ta det av fra huset inn i en ny posisjon. Trekk de 4 skruene fast igjen.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Ved bruk av elektroverktøyet på mobile strømgeneratorer, som ikke har tilstrekkelige effektreserver hhv. egnet spenningsregulering (med startstrømforsterkning), kan det oppstå effekttap og typiske reaksjoner ved innkobling.

Sjekk om strømgeneratoren er egnet.

Inn/utkobling

Til igangsetting av elektroverktøyet må du skyve på/av-bryteren 4 fremover.

Til låsing av på-/av-bryteren 4 skyver du på-/av-bryteren 4 ned foran til den går i lås.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 4 hhv. - hvis den er låst - trykker du på-/av-bryteren 4 ett øyeblikk og slipper den deretter.

Kontroller slipeverktøyene for skader. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på minst 1 minutt uten belastning. Ikke bruk skadede, urunde eller vibrerende slipeverktøy. Skadde slipeverktøy kan brekke og forårsake skader.

Tilbakeslagsutkobling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Ved plutselig turtallsreduksjon, f.eks. blokkering i kappesnittet, avbrytes motorens strømtilførsel.

Til ny igangsetting setter du på-/av-bryteren 4 i utkoblet posisjon og slår elektroverktøyet på igjen.

Beskyttelse mot ny innkobling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Beskyttelsen mot ny innkobling forhindrer ukontrollert start av elektroverktøyet etter at strømmen var borte.

For ny igangsetting setter du på-/av-bryteren 4 i utkoplet posisjon og slår elektroverktøyet på igjen.

Startstrømbegrensning

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16 A-sikring.

Konstantelektronikk

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Informasjonene i nedenstående tabell er anbefalte verdier.

Material	Anvendelse	Innsatsverktøy	Posisjon stillhjul 3
Metall	Fjerning av maling	Slipskive	2 – 3
Tre, metall	Børsting, rustfjerning	Stålbørste/slipskive	3
Metall, stein	Sliping	Slipskive	4 – 6
Metall	Grovslipping	Slipskive	6
Stein	Kapping	Kappeskive og føringssleide(kapping av stein er kun tillatt medføringssleide)	6

Arbeidshenvisninger

Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk». Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt. Ikke belast elektroverktøyet så sterkt at det stanser. Slip- og kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt.

Grovsliping

Bruk aldri kappeskiver til grovsliping.

Med en vinkel på 30° til 40° oppnår du det beste arbeidsresultatet ved grovsliping. Beveg elektroverktøyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstår ikke riller.

Lamellipeskive

Elektroverktøyet må alltid føres med motgående bevegelser. Det er ellers fare for at den trykkes ukontrollert ut av snittet.

Ved kapping av profiler og firkantrør bør du starte på det minste tverrsnittet.

Kapping av stein

Til kapping av stein må du alltid bruke avsugdekselet til kapping med føringssleide 20. Elektroverktøyet må kun brukes til tørrskjæring/tørsliping.

Bruk helst en diamantkappeskive til kapping av stein. For å unngå fastkiling må du bruke avsugdekselet til kapping med føringssleiden 20.

Bruk elektroverktøyet kun med støvavsug og bruk dessuten en støvmaske.

Støvsugeren må være godkjent til oppsuging av steinstøv. Bosch har egnede støvsugere.

Slå på elektroverktøyet og sett det med fremre del av føringssleiden på arbeidsstykket. Skyv elektroverktøyet fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides.

Avbryt da kappingen og la diamantkappeskiven gå et øyeblikk med høyeste turtall i tomgang for å avkjøles.

Tydelig redusert arbeidsfremskritt og gnistkrans rundt er tegn på at diamantkappeskiven er blitt butt. Du kan slipe den med korte snitt i abrasivt materiale (f.eks. kalksandstein).

Informasjoner om statikk

Slisser i hovedvegger må tilsvare standard DIN 1053 del 1 eller nasjonale bestemmelser.

Disse forskriftene skal absolutt overholdes. Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Ved ekstreme bruksvilkår kan det ved bearbeiding av metall sette seg ledende støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Det anbefales i slike tilfeller å bruke et stasjonært avsugingsanlegg, ofte å blåse gjennom ventilasjonsspaltene og bruke en jordfeilbryter.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Eksplosjonstegninger og informasjoner om reservedeler finner du under:

www.bosch-pt.com

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Kundekonsulent: [phone]

Faks: [phone]

Deponering

Elektroverktøy, tilbehør og emballasje skal leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel! I henhold til det europeiske direktivet 2002/96/EF om gamle elektriske og elektroniske apparater og tilpasningen til nasjonale lover, skal elektroverktøy som ikke lenger kan brukes

samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdt.
