GEBRUIKSAANWIJZING GWS 14-125 CI BOSCH

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok,brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoor) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoor).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere Personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacte beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemende uitrusting. Draag alttijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schake-laar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereed-schap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaams-housing. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kutn u het elektrische gereedschap in onverwachte situates better onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieradenKnown door bewegende delen worden meegenomen.
g) Wanneer stofafzugings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze� aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaaamheden het waarvoortbestemde elektrische gereedschap.Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zich en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct fonctioneren en nicht vastklemmen en of onderdelen zodanig gebroken of beschadigd�n dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder snug vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service
a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

Gereedschapspecifiekeveiligheidsvoorschriften

Algemene waarschuwingen voor slijpen, schuren, borstelen en doorslijpen

Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine, schuurmachine, borstelmachine en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldenen en geevens die u bij het elektrische gereedschap ontvangt in acht. Als u de vol-gende aanwijzingen Niet in acht neemt,+kennen een elektrische schok,brand en/of ernstig letsel het gevolg+zijn.
Dit elektrische gereedschap is nicht geschikt voor polijstwerkzaamheden. Toepassingen waarvoort het elektrische gereedschap Niet is voorzien, können gevaren en verwondingen vorooraeken.
- Gebruik uitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap(Intt keestigen, waarborgt nog geen veilig gebruik.
Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegliegen.
De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmettingen können nicht voldoende afgeschermd of gecontroleerd worden.

▶ Slijpschijven, flenzen, steunschijven en ander toebehoren要去en nauwkeurig op de uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die nicht nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en+kunnen tot het verlies van de controle leiden.
Gebruik geen beschadigde inzetgereedschappen. Controller voor het gebruik algijnd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbescadigd inzetgereedschap. Als u het inzetgereedschap hebte gecontroleer en ingezet, maar u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere Personenuit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbeschemming, werkandschoenen of een speciala schort datkleine slijp-en materiaaldeeltjes gegenhoudt. Uw ogen moeten worden beschermd gegen wegliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschemmingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Let erop dat andere personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomgeving betreedt,要去 persoonlijke beschemmende uitrusting dragen. Brokstkammen van het werkstuk of gebroeken inzetgereedschappen hunnen wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u Werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de meta- len delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.

Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het rondraaiende inzetgereedschap verechtkommen.
Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
Laat het elektrische gereedschap Niet lopen terwijl u het draagt. Uw kleding kan door toevalig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motor-ventilator trekt stof in hetuis en een sterke ophoping van metaalstof kan elektrische gesvarenveroorzaken.
- Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen. Vonken können deze materialen ontsteken.
Gebruik geen inzetgereedschappen waarvoort vloeibare koelmiddelen vereist+zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschu-wingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een silijpschijf, steunschijf, draadborstel, enz. Vastaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor worden een ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vertologens maar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering. Hierbij hunnen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijkke controle te hebben over terugslagrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschkke voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.
Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het rondraiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of terugslag.
- Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en doorslijpwerkzaamheden

Gebruik alkijd de beschermkap die voor het gebruekte soort slijpgereedschap is voorzien. De beschermkap moet stevig op het elektrische gereedschap zijn aangebrachte en zodanig�in ingesteld dat een maximum aan verilgheid worden bereikt. Dat wil zeggenDat het kleinst möglichke deli van het slijpgereedschap open maar de bediener wijst. De beschermkap moet de bediener beschermen gegen brokstkukken en toe Vallig contact met het slijpgereedschap.
- Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschermkap. Slijptoebehoren dat Niet voor het elektrische gereedschap is voorzien, kan nicht voldoende worden afgeschermd en is Niet verilig.
▶ Slijptoebehoren mag alleen worden gezruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zichlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zichwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken.

Gebruik alkijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven konnen verschillen van de flenzen voor andere slijpschijven.
- Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zichniet geconstruendum voor de hogere toerentallen vankleinere elektrische gereedschappen en+kunnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokken van de doorslijpschijf en te hoge aandrukkracht. Sijp Niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kanten of blokken en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.
Mijd de omgeving voor en,achter de rond-draaiende doorslijpschijf. Als u de doorslijp-schijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.
Als de doorslijpsijchijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpsijchijf uit de groef te trekken. Anders kan een terugslag het geolg+zijn. Stel de oorzaak van het vastklemmen vast en maak deze onge-daan.
Schakel het elektrische gereedschap nicht opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag verroorzaken.
Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijt te verminderen. Grote werkstukken können onder hun eigengewicht Doorbuigen. Het werkstuk moet aan beiden zichden worden ondersteund, vlak bij de slijpgroef en aan de rand.
Wees bijzonder voorzichtig bij invallend freeze in bestaande muren of andereplaatsen zonder voldoende zich. De invallende doorslipschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecteen terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden

• Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijfuitsteken,+kennen verwondingenveroorkaken en kunnen tot blokkeren,cheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ookijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen gemakkelijk door dunne kleding en/of de huid dringen.
Als het gebruik van een beschemkap worden geadviseerd, dient u te voorkomen dat beschemkap en draadborstel elkaar kunnen raken. Vlakstaal- en komstaalborstels hunnen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brande een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken.
Gebruik alkijd de beschemmingsvoorzieningen die voor de desbeteffende toepassingvoorgeschreiben. Beschemmingsvoorzieningen die Niet voor de toepassing geschikt zijn, kunnen het sijiptoebehoren onvoldoende afterschermen.
- Gebruik voor het bewerken van steen een stofafzuiig. De stofzuiger要去en goedgekeurd voor het zuigen van steenstof. Het gebruik van deze voorzieningen beperkt het gevaar door stof.
Gebruik voor het doorslijpen van steen een geleidingsstele. Zonder zichwaartse geleiding kan de doorslijpschijf vasthaken en een terugslagveroorzaken.

Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geeid.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk wordt better vastgehonden dan u met uw hand kutndeon.
Bewerk geen asbesthoudend materiaal.
Asbest geldt als kankerverwekkend.
Tref veiligheidsmaatregelen wanner er bij werkzaamheden stoffen konnen ontstaan die schadelijk voor de gezondheid, brandaar of explosief zich. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiig voor stof en spanen, als deze kan worden aangesloten.
Houd uw werkplek schoon. Materialmengsels bijNZonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekeruit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwin-gen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok,brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en LAST deze pagina opengevouwen verwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het doordslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water.

Voor het doorslijpen van metaal moet een speciale beschemkap voor doorslijpen (toebehoren) worden gebruikt.

Voor het dooreljpen van steen moet een speciale afzuiigkap voor dooreljpen met geleidingssslede (toebehoren) worden gezruikt.

Met toegestaan schuurtoebehoren kan het elektrische gereedschap worden gebruikt voor het schuren met schuurpapier.

Technische gegevens

Haakse slijpmachines	GWS ...PROFESSIONAL	8-115	8-125	10-125	11-125CI	11-125CIE
Zaaknummer	3 601 ...	H20 ...	H27 ...	H21 ...	H22 ...	H23 ...
Opgenomen vermogen	W	800	800	1 000	1 100	1 100
Afgegeven vermogen	W	500	500	630	660	660
Onbelast toerental	\( min^{-1} \)	11 000	11 000	11 000	11 000	2 800-11 000
Max. slijpschijfdiameter	mm	115	125	125	125	125
Schroefdraad uitgaande as		M 14	M 14	M 14	M 14	M 14
Terugslaguitschakeling		-	-	-	●	●
Nulspanningsbeveiliging		-	-	-	●	●
Aanloopstroombegrenzing		-	-	-	●	●
Constant-electronic		-	-	-	●	●
Vooraf instelbaar toerental		-	-	-	-	●
Gewicht volgens
EPTA-Procedure 01/2003	kg	1,9	1,9	2,1	2,0	2,0
Isolatieklasse		\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen hunnen deze gevevens afwijkien.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Haakse slijpmachines	GWS ... PROFESSIONAL	14-125 CI	14-125 CIE	14-125 CIT	14-150 CI
Zaaknummer	3 601 ...	H24 ...	H25 ...	H29 ...	H26 ...
Opgenomen vermogen	W	1400	1400	1400	1400
Afgegeven vermogen	W	820	820	820	820
Onbelast toerental	min-1	11000	2800	2800	9300
			-11000	-9300
Max. slijpschijfdiameter	mm	125	125	125	150
Schroefdraad uitgaande as		M 14	M 14	M 14	M 14
Terugslaguitschakeling		●	●	●	●
Nulspanningsbeveiliging		●	●	●	●
Aanloopstroombegrenzing		●	●	●	●
Constant-electronic		●	●	●	●
Vooraf instelbaar toerental		-	●	●	-
Gewicht volgens EPTA-Procedure 01/2003	kg	2,2	2,2	2,2	2,3
Isolatieklasse		□/II	□/II	□/II	□/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.

Let op het zaakummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagmet afbeeldingen.

1 Ontgrendelingshendel voor beschemkap
2 Blokkeerknop uitgaande as
3 Stelwiel vooraf insteelbaar toerental (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT)
4 Aan/uit-schakelaar

5 Extra handgreep
6 Uitgaande as
7 Afzuigkap voor schuren*
8 Opnameflens met O-ring
9 Hardmetalen komschijf*

10 Spanmoer
11 Snelspanmoer SDS-clip*
12 Beschemkap voor schuren
13 Beschermkap voor doorslijpen
14 Slijp-/doorslipschijf
15 Handbescherming*

16 Rubber steunschij
17 Schuurblad
18 Ronde moer
19 Komstaalborstel
20 Afzuigkap voor doorslijpen met geleidingsstele*
21 Diamantdoorslipschijf*

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd.

Conformiteitsverklaring C

Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.	3 601 ...	H20 ...	H22 ...	H29 ...
		H27 ...	H23 ...
		H21 ...	H24 ...
			H25 ...
			H26 ...
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmer-kend
Geluidsdrukniveau	dB(A)	91	91	91
Geluidsvermogenniveau	dB(A)	102	102	102
Onzekerheid K=	dB	3	3	3
Draag een gehoorbescheming.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:
Sijjenpen aan de oppervlakte (afbramen):
trillingsemissiewaarde ah	m/s2	5,5	8,5	7,0
onzekerheid K=	m/s2	2,0	2,0	2,0
Schuren met schuurblad:
trillingsemissiewaarde ah	m/s2	3,0	3,0	3,0
onzekerheid K=	m/s2	1,5	1,5	1,5

WAARSCHUWING

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gezebukt voor het vergelijkken

van gereedschappen.

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gezallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onserschat worden als het elektrische gereedschap regelmatin op dergelijkijke wijze worden geleucht.

Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode要去 ook rekening worden gezogen met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Montage

Beschermingsvoorzieningen monteren

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

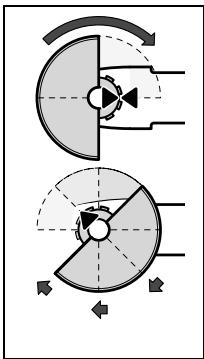

Beschermkap voor schuren

Plaats de beschemkap 12
overeenkomstig de afbeelding op de ashals. De driehoeksmarkeringen van de beschemkap要去en overeenkomen met de bijbehorende markeringen op de machinekop.

Druk de beschemkap 12 op de ashals tot de kraig van de beschemkap op de flens van het elektrische gereedschap zit en draai de beschemkap tot deze duidelijk hoorbaar vastklikt.

Pas de positie van de beschemkap 12 aan de eisen van de bewerking aan. Druk waaroor de ontgrende-lingshendel 1 omhoog en draai de beschemkap 12 in de gewenste stand.

Stel de beschemkap 12 zo in dat er geen vonken in de richting van de bediener vliegen.
De beschemkap 12 mag alleen können worden verdraaid terwijl de ontgrendelingshendel 1 worden bediend. Anders mag u het elektrische gereedschap in geen geval der gebruiken, maar要去 het aan de de klantenservice versturen.

Opmerking: De codeernokken op de beschemkap 12 zorgen ervoor dat er alleen een bij het elektrische gereedschap passende beschemkap gemonteerd kan worden.

Beschemkap voor doorslijpen

Gebruik voor het doorslijpen van metaal.altijd de beschemkap voor doorslijpen 13.
Gebruik voor het doorsijpen van steen altijd de afzuigkap voor doorsijpen met geleidingsstele 20.

De afzuigkap voor doorslijpen 13 worden net als de beschemkap voor schuren 12 gemonteerd.

Afzuigkap voor schuren

Voor het stofarm schuren van verf, lak en kunststoffen in combinatie met hardmetalen komschijven 9 of der rubber steunsjift 16 met schuurblad 17 kut u de afzuiigkap 7 gebruiken. De afzuiigkap 7 is nicht geschikt voor het bewerken van metaal.

Op de afzigkap 7=kunt u een geschichte Bosch-stof- zuiger aansluten.

De afzuigkap 7 wordt net als de beschemkap 12 gemonteerd. De borstelkrans kan worden verrangen.

Extra handgreep

Gebruik het elektrische gereedschap alleen met de extra handgreep 5.

Schroef de extra handgreep 5 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast.

Trillingsdempende extra handgreep

Vibration Control

Dankzij de trillingsdempende extra handgreep kut met weinig trillingen en daardoor aangenamer en veiliger werken.

Verander de extra handgreep op geen enkele wijze.

Gebruik een beschadigde extra handgreep nichtmeer.

Handbescherming

Monteer voor werkzaamheden met de rubber steunssijf 16, komstaalborstel, vlakstaalborstel of lamellenschijf.altijd de handbescherming 15.

Bevestig de handbescherming 15 met de extra hand-greep 5.

Slijpgereedschappen monteren

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
▶ Slijp- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

Reinig de uitgaande as 6 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijgpereedschappen op de blokkeerknop 2 om de uitaande as vast te zetten.

Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De kat diameter moet bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draairichting van het elektrische gereedschap (zie draairichtingpijl op de voorzijde van de machine) overeenkomen.

De volgorde van de montage=kunt u op de pagina met afbeeldingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u de spanmoer 10 op de as en spans u de spanmoer met de pensleutel, zie het gedeelte "Snelspanmoer".

Controleer na de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controleer dat het schuurgereedschap de beschermkap of andere delen Niet raakt.

In de opnameflens 8 is rondon de centreerkaag een kunststof onderdeel (O-ring) ingezet. Als de O-ring ontbreekt of beschadig is, moet deze beslist worden verrangen (zaaknummer 1600 210 039), voordat de opnameflens 8 gemonteerd worden.

Lamellenschijf

Monteer voor werkzaamheden met de rubber steunsjift 16, komstaalborstel, vlakstaalborstel of lamellenschijf.altijd de handbescherming 15.

Rubber steunschijf

Monteer voor werkzaamheden met de rubber steunsjift 16, komstaalborstel, vlakstaalborstel of lamellenschijf.altijd de handbescherming 15.

De volgorde van de montage=kunt u op de pagina met afbeeldingen zien.

Schroef de ronde moer 18 op de as en span deze met de pensleutel.

Komstaalborstel of vlokstaalborstel

Monteer voor werkzaamheden met de rubber steunssijf 16, komstaalborstel, vlakstaalborstel of lamellenschijf.altijd de handbescherming 15.

De volgorde van de montage=kunt u op de pagina met afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uitgaande as kunnen worden geschroefd, dat deze nauw aansluit op de flens aan het einde van de schroefdraad van de uitgaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast.

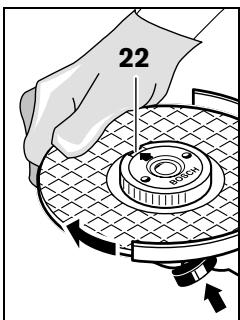

Voor het eenvoudig wisselen van slijpgereedschappen zonder hulpgereedschap kunt u inplaats van de spanmoer 10 de snelspanmoer 11 gebruiken.

De snelspanmoer 11 mag alleen worden gebruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die helemaal in orde is.

Let er bij het vastschroeven op dat de zichde met het opschrift van de snelspanmoer 11 Niet maar de slijpschijf wijst. De pijl要去aar de index-markering 22 wijzen.

Druk op de asblokkearknop 2 om de uitgaande asnelspanmoer vast te draaien, draait u de slijpschijf krachtig met de wijzers van de klok mee.

Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kut u losdraien door de kartelring gegen de wijzers van de klok in met de hand los te draieren.

Draai een vastzittende
snelspanmoer nooit
met een tang los, maar
gebruik de pensleutel.
Plaats de pensleutel Zoals op de afbeeling getoond.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in\ deze gebruiksaanwijzing worden genoemd.

Het toegestane toerental [min^-1] en de omtreksnelheid [ / ] van de gebruekte slijpgereedschappen要去en minstens even hoog+zijn als de in de volgende tabel aangegeven waarden.

Letkaarom op het toegestane toerental resp. de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

	max [mm]		[mm]
	D	b	d	[min-1]	[m/s]
b d	115	6	22,2	11000	80
	125	6	22,2	11000	80
	150	6	22,2	9300	80
D	115	-	-	11000	80
	125			11000	80
b d	75	30	M 14	11000	45

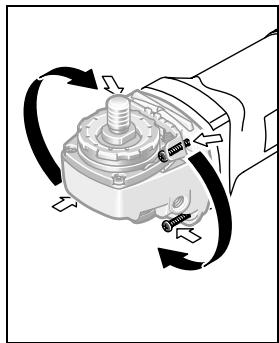

Machinekop draaien

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

U kunt de machinekop in stappen van 90^ draaien. Daardoor kunt u de aan/uit-schakelaar voor bijzondere werkzaamheden in een gunshote bedieningspositie brengen, bijvoorbeeld voor doorslijpwerkzaamheden met de afzugkap met geleidingsstele 20 of doorslijpstandaard of voor werkzaamheden met de linkerhand.

Draai de vier schroeven helemaal maar buiten. Draai de machinekop voorzichtig en zonder deze van het machinehuis te nemen in de neue stand. Draai de vier schroeven werden vast.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunden ook met 220 V worden gebruikt.

Bij gebruik van het elektrische gereedschap met mobiele stroomaggregaten (generatoren) die nicht over voldoende vermogensreserves of nicht over een geschikte spanningsregeling (met aanloopstroomversterking) beschikken, kan vermogensverlies of atypisch gedrag bij het inschaken optreten.

Let erop dat het door u gebruekte stroomaggregaat geschikt is.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 4 maar voren.

Als u de ingedrukte aan/uit-schakelaar 4 wilt vastzet- ten, drukt u de aan/uit-schakelaar 4 vooraan omlaag tot deze vastklikt.

Als u het elektrische gereedschap wilt uitschakelen, laut u de aan/uit-schakelaar 4 los. Als.Deze vergrendeld is, drukt u de aan/uit-schakelaar 4 kort achteraan omlaag en laut u deze verrolgens los.

Controller de lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze zijn gemonteerd en vrij kuren draieren. Laat het lijpgereedschap minstens 1 minuut onbelast proofdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen. Beschadigde lijpgereedschappen können barsten of verwondingenveroorzaken.

Terugslaguitschakeling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

Bij een plotselinge daling van het toerrental, bijvoorbeeld als de machine tijdens het doorslijpen blokkeert, worden de stroomtoevoer maar de motor onderbroken.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 4 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Nulspanningsbeveiling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

De nulspanningsbeveiliging voorkomt ongecontrolererd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 4 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Aanloopstroombegrenzing

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

De elektronische aanloopstroombegrenzing begrenst het vermogen bij het inschakenen van het elektrische gereedschap en maakt het gebruik met een zekering van 16 A möglichk.

Contant-electronic

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt eengelijkmatige arbeitscapaciteit.

Vooraf instelbaar toerental (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)

Met het stelwiel voor het Vooraf instellen van het toerental 3 kunt u het benodigde toerental vooraf instellen, ook verwijl de machine loopt.

De gegevens in de volgende tabel zijn geadviseerde waarden.

Material	Gebruik	Inzetgereedschap	Positie stelwiel 3
Metaal	Verf verwijderen	Schuurblad	2 – 3
Hout, metaal	Borstelen, ontroesten	Komstaalborstel, schuurblad	3
Metaal, steen	Schuren	Slijpschijf	4 – 6
Metaal	Afbramen	Slijpschijf	6
Steen	Doorslijpen	Doorslijpschijf en geleidingssslede (doorslijpen van steen is alleen met geleidingssslede toegestaan)	6

Tips voor de werkzaamheden

Voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte „Bouwkundige aspecten".
Span het werkstuk in als het Niet door het eigen gewicht stabeligt.
Belast het elektrische gereedschap nicht zo sterk dat het tot stilstand kommt.
▶ Slijp- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

Afbramen

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.

Met een werkhoek van 30^ tot 40^ krijgt u bij het afbramen het beste werkresultaat. Beweeg het elektrische gereedschap met matige druk heb een weer. Het werkstuk worden dan nicht te heet, verkleurt zichen krijgt geen groeven.

Lamellenschijf

Met de lamellenschijf (toebehoren)kest u ook gebogen oppervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan traditionele slijpschijven.

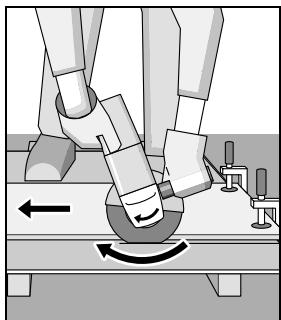

Metaal doorslijpen

Gebruik voor het doorslijpen van metaal.altijd de beschemkap voor doorslijpen 13.

Werk bij het doorslijpen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de doorslijpschijt uit, houdt deze Niet schuin en LAST de schijf Niet Oscilleren.

Rem uitlopende doorsliipschijyen Niet af door er aan de zijkant gegen te drukken.

Met het elektrische gereedschap要去
altijd tegenlompend
worden geslepen.
Anders bestaat het gevaar dat de machine ongecontroleerd uit de zaag-lijn worden geduwd.

Profielen en vierkantbuizen kurz u het best bij dekleinsted diameter doorslijpen.

Steen doorslijpen

Gebruik voor het doorsijpen van steen altijd de afzuigkap voor doorsijpen met geleidingssslede 20.
Het elektrische gereedschap mag alleen worden gebruik voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen van steen bij voorkeur een diamantdoorslijpschijf. Als beveiliging tegen schuin wegdraaien moet de afzuigkap voor doorslijpen met geleidingssslede 20 worden gebruikt.

Gebruik het elektrische gereedschap alleen met stofafzuiing en draag bovendien een stofmasker.

De stofzuiger moet zich goedgekeurd voor het zuigen van steenstof. Bosch levert geschikte stofzuigers.

Schakel het elektrische gereedschap in enplaats het met het voorste deel van de geleideslede op het werkstuk. Duw het elektrische gereedschap verder met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal.

Bij het doorslijpen van bijzonder harde materialien, bijvoorbeeld beton met viel kiezel, kan de diamantdoorslijschij oververhit raken en daardoor beschadigd worden. En krans van vonden rond de diamantdoorslijschij fert得到有效 dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en LAST de diamantdoorslijpschijf bij maximaal toerental korte tijd onbelast lopen om deze te latente afkoelen.

Een duidelijk verminderde werknelheid en een krans van vonden rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. U kunt deze weer scherp makeen door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalin-gen.

Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, archi-tect of met de leiding belaste bouwopzichter.

Onderhoud en service

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengen alsijd schoon om goed en veilig te werkken.

Bij extreme geleuksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijk gevalloen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeninge vaak uit te blazen en een aardlekschakelaar (Fl) in de elektrische verbinding op te nemen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algtd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Explosietekingen en informatie over verwangingsonderdelen vindt u op:

www.bosch-pt.com

Nederland

+31 (0)76/579 54 54

Fax .[phone]

E-mail: [e-mail]

België en Luxemburg

品 1 +32(0)70/225565

Fax [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtig in nationaal

recht要去en nicht更是bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
