GWS 14-125 CI - Meuleuse angulaire BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GWS 14-125 CI BOSCH au format PDF.
| Type de produit | Meuleuse angulaire |
|---|---|
| Caractéristiques techniques principales | Modèle GWS 14-125 CI |
| Alimentation électrique | 230 V |
| Tension | 230 V |
| Puissance | 1400 W |
| Dimensions approximatives | Longueur : 36 cm, Largeur : 12 cm, Hauteur : 10 cm |
| Poids | 2,5 kg |
| Vitesse à vide | 11 000 tr/min |
| Diamètre du disque | 125 mm |
| Fonctions principales | Meulage, découpe, polissage |
| Entretien et nettoyage | Nettoyer régulièrement les ouvertures de ventilation, vérifier l'état des balais de charbon |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente Bosch |
| Sécurité | Protection contre le redémarrage, protection de l'utilisateur avec capot de protection |
| Compatibilités | Disques de meulage et de découpe de 125 mm |
| Informations générales utiles | Idéale pour les travaux de bricolage et les applications professionnelles |
FOIRE AUX QUESTIONS - GWS 14-125 CI BOSCH
Questions des utilisateurs sur GWS 14-125 CI BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Meuleuse angulaire au format PDF gratuitement ! Retrouvez votre notice GWS 14-125 CI - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GWS 14-125 CI de la marque BOSCH.
MODE D'EMPLOI GWS 14-125 CI BOSCH
Instructions d'emploi
Indications générales de sécurité pour outils électroportatifs
Lire tous les avertissements et indications. Le
Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
Bien garder tous les avertissements et instructions.
La notion d'« outil electroportatif » mentionné dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accumulateur (sans câble de raccordement).
1) Sécurité à l'endroit de travail
a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil electroportatif dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.
2) Sécurité relative au système électrique
a) La fiche de secteur de l'outil électropo-tatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d'adaptateur avec des outils électropo-tatifs avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Eviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) Ne pas exposer l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d) Ne pas utiliser le câble à d'autres fins que celles prévues, ne pas utiliser le câble pour porter l'outil électroportatif ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble
éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas où l'util electrolyportatif serait utilisé à l'extérieur, utiliser une rallonge appropriée pour les applications extérieures. L'utilisation d'une rallonge électrique appropriée pour les applications extérieures réduit le risque d'un choc électrique. f) Si une utilisation de l'outil electroportatif dans un environnement humide ne peut pas être évitée, utiliser un disjoncteur différentiel. Un disjoncteur différentiel réduit le risque d'un choc électrique.
3) Sécurité des personnes
a) Rester vigilant, surveiller ce que vous faites. Faire preuve de bon sens en utilisant l'outil electroportatif. Ne pas utiliser un outil electroportatif lorsqu'on est fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil electroportatif peut entraîner de graves blessures sur les personnes. b) Porter des équipements de protection. Porter toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer avec l'outil electroportatif, réduit le risque de blessures. c) Éviter toute mise en service accidentelle. S'assurer que l'outil electroportatif est effectivement éteint avant de le raccorder à l'alimentation en courant ou avant de raccorder l'accu, de soulever ou de porter l'outil electroportatif. Le fait de porter l'outil electroportatif avec le doigt sur l'interrupteur ou de le brancher sur la source de courant lorsque l'outil electroportatif est en fonctionnement, peut entraîner des accidents. d) Enlever tout outil de réglage ou toute clé avant de mettre l'outil electroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Éviter une position anormale du corps. Veiller à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l'outil electroportatif dans des situations inattendues.
f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les dangers dus aux poussières.
4) Utilisation et emploi soigneux d'outils electroportatifs
a) Ne pas surcharger l'appareil. Utiliser l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) Ne pas utiliser un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirer la fiche de la prise de courant et/ou enlever l'accu avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement de l'outil electroportatif par mégarde. d) Garder les outils électroportatifs non utilisés hors de la portée des enfants. Ne pas permettre l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prendre soin de l'outil electroportatif. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil electroportatif s'en trouve entravé. Faire réparer ces parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.
g) Utiliser les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
5) Travaux d'entretien a) Ne faire réparer l'outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.
Avertissements communs pour le meulage, le ponçage au papier de verre, les travaux avec brosses métalliques et le tronçonnage
Cet outil électroportatif s'utilise en tant que meuleuse, meuleuse au papier de verre, brosse métallique et en tant qu'appareil de tronçonnage. Respecter tous les avertissements, instructions, représentations et données qui sont fournis avec l'outil électroportatif. Un non-respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou de graves blessures. Cet outil électroportatif n'est pas conçu pour les travaux de polissage. Toute utilisation de cet outil électroportatif autre que celles prévues peut avoir de graves blessures ou autres dangers pour conséquence. - Ne pas utiliser des accessoires qui ne sont pas spécialement prévus et recommandés par le fabricant pour cet outil électroportatif. Le fait de pouvoir monter les accessoires sur votre outil électroportatif ne garantit pas une utilisation en toute sécurité. La vitesse de rotation admissible de l'outil de travail doit être au moins égale à la vitesse de rotation maximale de l'outil électroportatif. Les accessoires qui tournent à une vitesse de rotation supérieure à celle qui est admise risquent d'être cassés et projetés. Le diamètre extérieur et la largeur de l'outil de travail doivent correspondre aux cotes de leur outil électroportatif. Les outils de travail de mauvaises dimensions ne peuvent pas être protégés ni contrôlés de façon suffisante.
- Les meules, les brides, les plateaux de ponce ou les autres accessoires doivent correspondre exactement à la broche de votre outil electroportatif. Les outils de travail qui ne correspondent pas exactement à la broche de l'outil electroportatif tournent de façon irrégulière, ont de fortes vibrations et peuvent entraîner une perte de contrôle. Ne pas utiliser des outils de travail endommagés. Avant chaque utilisation, contrôle les outils de travail tels que meules pour détecter des éclats et des fissures, les plateaux de ponçage pour détecter des fissures, une certaine usure ou des signes de forte usure, les brosses métalliques pour détecter des fils détachés ou cassés. Au cas où l'outil electroportatif ou l'outil de work tomberait, contrôle s'il est endommagé ou utiliser un outil intact. Après avoir controlé et monté l'outil de travail, se tenir à distance du niveau de l'outil en rotation ainsi que les personnes se trouvant à proximité et laisser tourner l'outil electroportatif à la vitesse maximale pendant une minute. Dans la plupart des cas, les outils de travail endommagés cassent pendant ce temps d'essai. Porter des équipements de protection personnels. Selon l'utilisation, porter une protection complète pour le visage, une protection oculaire ou des lunettes de protection. Si nécessaire, porter un masque anti-poussière, une protection acoustique, des gants de protection ou un tablier spécial qui vous protège de petites particules de matériel causées par le meulage. Protéger vos yeux de corps étrangers projetés dans l'air lors des différentes utilisations. Les masques antipoussière ou les masques respiratoires doivent filtrer la poussière générale lors de l'utilisation. Une exposition trop longue au bruit fort peut entraîner une perte d'audition. Garder une distance de sécurité suffisante entre votre zone de travail et les personnes se trouvant à proximité. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de pièces ou d'outils de travail cassés peuvent être projetés et causer des blessures même en dehors de la zone directe de travail. Ne tenir l'outil electroportatif qu'aux poignées isolées, si, pendant les travaux, l'outil de travail risque de toucher des câbles électriques cachés ou son propre câble d'alimentation. Le contact avec des conduites sous tension entraîne une mise sous tension des parties métalliques de l'appareil, provoquant ainsi une décharge électrique.
Garder le câble de secteur à distance des outils de travail en rotation. Si vous perdez le contrôle de l'appareil, le câble de secteur peut être sectionné ou happé et votre main ou votre bras risquent d'être happés par l'outil de travail en rotation. Déposer l'outil électroportatif seulement après l'arrêt total de l'outil de travail. L'outil de travail en rotation peut toucher la surface sur laquelle l'appareil est posé, ce qui risque de vous faire perdre le contrôle de l'outil électroportatif. Ne pas laisser tourner l'outil electroportatif pendant que vous le portez. Suite à un contact involontaire, vos vêtements peuvent être happés par l'outil de travail en rotation, et l'outil peut rentrer dans votre corps. Nettoyer régulièrement les ouïes de ventilation de votre outil électroportatif. La ventilation du moteur aspire de la poussière dans le carter, et de la poussière de métal en trop grande quantité peut causer des dangers électriques. Ne pas utiliser l'outil électroportatif lorsqu'il y a des matériaux inflammables à proximité. Les étincelles risquent d'enflammer ces matériaux. Ne pas utiliser des outils de travail qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.
Contrecoup et avertissements correspondants
Un contrecoup est une réaction soudaine causée par un outil de travail en rotation qui s'accroche ou qui se bloque, tels que meule, plateau de ponçage, brosse métallique, etc. Un coinçage ou un blocage entraîne un arrêt soudain de l'outil de travail en rotation. Il en résulte que l'outil électroportatif incontrôlé est accéléré à l'endroit du blocage dans le sens inverse de l'outil de travail. P. ex., si une meule s'accroche ou si elle se bloque dans la pièce, le bord de la meule qui entre dans la pièce peut se coincer et faire que la meule se déplace ou cause un contrecoup. En fonction du sens de rotation de la meule à l'endroit du blocage, la meule s'approche ou s'éloigne alors de l'utilisateur. Les meules peuvent également casser. Un contrecoup est la suite d'une mauvaise utilisation ou d'une utilisation incorrecte de l'outil électroportatif. Il peut être évité en prenant des mesures de précaution comme celles décrites ci-dessous. Bien tenir l'outil électroportatif et se mettre dans une position permettant de faire face aux forces de contreoup. Utiliser toujours la poignée supplémentaire, s'il y en a une, pour contrôler au maximum les forces de contreoup ou les couples de réaction lors de l'accélération à pleine vitesse. Par des mesures de précaution appropriées, la personne travaillant avec l'appareil peut contrôler le contrecoup et les forces du contrecoup.
Ne pas mettre voire main à proximité des outils de travail en rotation. Lors d'un contrecoup, l'outil de travail risque de passer sur voir train. - Eviter de vous placer dans la zone dans laquelle l'outil electroportatif ira lors d'un contrecoup. Le contrecoup entraîne l'outil electroportatif dans le sens opposé au mouvement de la meule à l'endroit de blocage. Etre extrêmement vigilant lors du travail de coins, d'arêtes coupantes etc. Eviter que les outils ne rebondissent contre la pierre à travailler et ne se coincent. L'outil de travail en rotation a tendance à se coincer aux coins, arêtes coupantes ou quand il rebondit. Ceci cause une perte de contrôle ou un contrecoup. Ne pas utiliser de lames de scie à chaînes ou dentées. De tels outils de travail risquent de produire un contrecoup ou une perte de contrôle de l'outil electroportatif.
Avertissements particuliers pour le ponçage et le tronçonnage
Toujours utiliser le capot de protection prévu pour le type de meule utilisé. Le capot de protection doit être bien monté sur l'outil electroportatif et être réglé de façon à obtenir une sécurité maximale, c-à-d. que la meule ne doit pas être dirigée sans protection vers la personne travaillant avec l'appareil. Le capot de protection doit protéger la personne travaillant avec l'appareil de fragments de pièces et d'un contact involontaire avec la meule. Pour votre outil électroportatif, n'utiliser que des meules autorisées et le capot de protection conçu pour cette meule. Les meules qui n'ont pas été conçues pour cet outil électroportatif, ne peuvent pas être suffisamment protégées et présentent alors un danger. Les meules ne doivent être utilisées que pour les applications recommandées. P. ex.: Ne jamais poncer avec la surface latérale d'un disque à tronçoner. Les disques à tronçoner sont faits pour enlever de la matière avec le bord du disque. Les forces latérales agissant sur de telles meules peuvent en provoquer la destruction. Utiliser toujours des brides de serrage en parfait état qui ont la bonne taille et la forme appropriée à la meule. Les brides appropriées soutiennent la meule et réduisent alors le danger de voir la meule se casser. Les brides pour les disques à tronçonner peuvent différer de celles pour les autres disques à meuler. Ne pas utiliser les meules usées d'outils electroportatifs plus grands. Les meules pour les outils electroportatifs plus grands ne sont pas conçues pour les vitesses de rotation élevées des outils electroportatifs plus petits et risquent de casser.
Autres avertissements particuliers pour le tronçonnage
Eviter de coincer le disque à tronconner ou d'appliquer une pression trop élevée. Ne pas réaliser des coupes trop profondes. Une surcharge du disque à tronconner en augmente la sollicitation, donc le risque de se coincer ou de se bloquer, ce qui entraînerait un contrecoup ou la destruction de la meule. Eviter la zone se trouvant devant et derrière le disque à tronconner en rotation. Si vous éloignez de vous le disque à tronconner qui se trouve dans la pièce à travailler, l'outil electroportatif peut être projeté directement vers vous dans le cas d'un contre-coup. Si le disque à tronconner se coince ou lors d'une interruption de travail, mettre l'outil electroportatif hors fonctionnement et le tenir tranquillement jusqu'à l'arrêt total de la meule. Ne jamais essayer de sortir du trait le disque à tronconner encore en rotation, sinon il y a un risque de contre-coup. Déterminer la cause du blocage et l'éliminer. Ne pas remettre l'outil electroportatif en marche tant qu'il se trouve dans la pièce à travailler. Attendre que le disque à tronconner ait atteint sa vitesse de rotation maximale avant de continuer prudemment la coupe. Sinon, le disque risque de se coincer, sauter de la pièce ou causer un contrecoup. Soutenir des grands panneaux ou de grandes pièces à travailler afin de réduire le risque d'un contre-coup causé par un disque à tronconner coincé. Les grandes pièces risquent de s'arquer sous leur propre poids. La pièce doit être soutenue des deux côtés par des supports, près du trait ainsi qu'aux bords de la pièce. Faire preuve d'une prudence particulière lorsqu’une « coupe en plongée » est effectuée dans des murs ou dans d'autres endroits difficiles à reconnaître. Le disque à tronconner qui pénètre dans le mur peut heurter des conduites de gaz ou d'eau, des conduites électriques ou des objets pouvant causer un contre-coup.
Avertissements particuliers pour le ponçage au papier de verre
Ne pas utiliser des feuilles abrasives de dimensions trop grandes, mais respectez les indications du fabricant concernant la taille de la feuille abrasive. Les feuilles abrasives qui dépassent le plateau de ponçage peuvent entraîner des blessures et causer le blocage ou la déchirure des feuilles abrasives ou un contrecoup.
Avertissements particuliers pour les travaux avec brosses métalliques
Tenez compte du fait que la brosse métallique perd des fils métalliques même pendant le travail normal. Ne pas trop solliciter les fils métalliques par une pression trop élevée. Les fils métalliques qui sont éjectés peuvent facilement pénétrer dans des vêtements fins et/ou la peau. Si un capot de protection est recommandé, éviter que le capot de protection et la brosse métallique ne puissent se toucher. Les brosses plateaux et les brosses boiscaux peuvent augmenter de diamètre en raison de la pression et des forces centrifuges.
Avertissements supplémentaires
Porter des lunettes de protection.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique. Toujours utiliser les dispositifs de protection prescrits pour l'utilisation correspondante. Les dispositifs de protection non conçus pour l'utilisation ne peuvent pas protéger suffisamment les meules. Pour travailler des pierres, utiliser une aspiration de poussières. L'aspirateur doit être agréé pour l'aspiration de poussières de pierre. L'utilisation de tels dispositifs réduit les dangers venant des poussières. Pour les travaux de tronçonnage de la pierre, utiliser un chariot de guidage. Sans guidage latéral, le disque à tronçonner peut s'accrocher et causer un contrecoup. Toujours bien tenir l'outil electroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l'outil electroportatif est guidé de manière plus sûre. Bloquer la pierre à travailler. Une pierre à travailler serrée par des dispositifs de serrage ou dans un étau est fixe de manière plus sûre que tenue dans les mains. Ne pas travailler de matériaux contenant de l'amiante. L'amiante est considérée comme étant cancérigène.
Prendre des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail. Par exemple : Certaines poussières sont considérées comme étant cancérigènes. Porter un masque anti-poussières et utiliser un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif. - Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d'un choc électrique.
Description du fonctionnement
Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.
Utilisation conforme
L'outil électroportatif est conçu pour le tronçonnage, le meulage et le brossage des matériaux en métal et en pierre sans utilisation d'eau.
Pour le tronçonnage de métal, utiliser un carter de protection spécifique pour le tronçonnage (accessoire).
Pour le tronçonnage de pierre, utiliser un carter d'aspiration avec chariot de guidage spécifique pour le tronçonnage (accessoire).
Muni d'outils de ponçage autorisés, l'outil electroportatif peut être utilisé pour les travaux de ponçage au papier de verre.
Caractéristiques techniques
| Meuleuse angulaire | GWS ...PROFESSIONAL | 8-115 | 8-125 | 10-125 | 11-125CI | 11-125CIE |
| N° d'article | 3 601 ... | H20 ... | H27 ... | H21 ... | H22 ... | H23 ... |
| Puisance absorbée nominale | W | 800 | 800 | 1000 | 1100 | 1100 |
| Puisance utile | W | 500 | 500 | 630 | 660 | 660 |
| Vitesse de rotation en marche à vide | tr/min | 11000 | 11000 | 11000 | 11000 | 2800-11000 |
| Diamètre max. de la meule | mm | 115 | 125 | 125 | 125 | 125 |
| Filet de la broche | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Arrêt dans le cas de contrecoup | - | - | - | ● | ● | |
| Protection contre un démarriage intempestif | - | - | - | ● | ● | |
| Limitation du courant de démarge | - | - | - | ● | ● | |
| Constant-Electronic | - | - | - | ● | ● | |
| Préroglage de la vitesse de rota-tion | - | - | - | - | ● | |
| Poids suivant EPTA-Procédure01/2003 | kg | 1,9 | 1,9 | 2,1 | 2,0 | 2,0 |
| Classe de protection | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II |
vement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.
| Meuleuse angulaire | GWS ...PROFESSIONAL | 14-125CI | 14-125CIE | 14-125CIT | 14-150CI |
| N° d'article | 3 601 ... | H24 ... | H25 ... | H29 ... | H26 ... |
| Puisance absorbée nominale | W | 1400 | 1400 | 1400 | 1400 |
| Puisance utile | W | 820 | 820 | 820 | 820 |
| Vitesse de rotation en marche à vide | tr/min | 11000 | 2800-11000 | 2800-9300 | 9300 |
| Diamètre max. de la meule | mm | 125 | 125 | 125 | 150 |
| Filet de la broche | M 14 | M 14 | M 14 | M 14 | |
| Arrêt dans le cas de contrecoup | ● | ● | ● | ● | |
| Protection contre un démarrage intempestif | ● | ● | ● | ● | |
| Limitation du courant de démarrage | ● | ● | ● | ● | |
| Constant-Electronic | ● | ● | ● | ● | |
| Préréglage de la vitesse de rotation | - | ● | ● | - | |
| Poids suivant EPTA-Procedure 01/2003 | kg | 2,2 | 2,2 | 2,2 | 2,3 |
| Classe de protection | ☐/II | ☐/II | ☐/II | ☐/II |
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. Respectez impératifement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.
Éléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.
1 Touche de déverrouillage pour le capot de protection 2 Touche de blocage de la broche
3 Molette de préselection de la vitesse (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT) 4 Interrupteur Marche/Arrêt 5 Poignée supplémentaire 6 Broche de ponçage 7 Carter d'aspiration pour le ponçage* 8 Bride de fixation avec rondelle élastique
9 Meule assiette en carbure*
10 Écrou de serrage 11 Écrou de serrage rapide SDS-clip 12 Carter de protection pour le ponçage 13 Carter de protection pour le tronçonnage 14 Disque de meulage/à tronçonner 15 Protège-mains 16 Plateau de ponçage en caoutchouc 17 Feuille abrasive 18 Écrou cylindrique 19 Brosse brosson 20 Carter d'aspiration pour le tronçonnage avec chariot de guidage 21 Disque à tronçonner diamanté*
*Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux règlements des directives 89/336/CEE, 98/37/CE.
Bruit et vibrations
| Valeurs de mesure déterminées conformément à EN 60745. | 3 601 ... | H20 ... | H22 ... | H29 ... |
| H27 ... | H23 ... | |||
| H21 ... | H24 ... | |||
| H25 ... | ||||
| H26 ... | ||||
| Les mesures réelles (A) des niveaux sonores de l'appareil sont | ||||
| Niveau de pression acoustique | dB(A) | 91 | 91 | 91 |
| Niveau d'intensité acoustique | dB(A) | 102 | 102 | 102 |
| Incertitude K= | dB | 3 | 3 | 3 |
| Porter und protection acoustique ! | ||||
| Valeurs totales des vibrations (somme de vecteurs de trois sens) reli- vées conformément à EN 60745: | ||||
| Ponçage de surfaces (dégrossissage) : | ||||
| Valeur d'émission vibratoire ah | m/s2 | 5,5 | 8,5 | 7,0 |
| incertitude K= | m/s2 | 2,0 | 2,0 | 2,0 |
| Ponçage avec feuille abrasive : | ||||
| Valeur d'émission vibratoire ah | m/s2 | 3,0 | 3,0 | 3,0 |
| incertitude K= | m/s2 | 1,5 | 1,5 | 1,5 |
Averagement
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée suivant les méthodes de mesure normées dans EN 60745 et peut être utilisée
pour une comparaison d'appareils.
L'amplitude d'oscillation change en fonction de l'utilisation de l'appareil electroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d'utilisation. La sollicitation vibratoire pourrait être sous-estimée si l'appareil electroportatif est fréquemment utilisé d'une telle manière.
Remarque : Pour une estimation précise de la sollicitation vibratoire pendant un certain temps d'utilisation, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Montage
Montage des dispositifs de protection
Avant d'effectuer des travaux sur l'outil electroportatif, retirer la fiche de la prise de courant.
Carter de protection pour le ponçage
Monter le capot de protection 12 sur le col de la broche conformément à la figure. Les marques triangulaires se trouvant sur le capot de protection doivent coïncider avec les marquages correspondants de la tête d'engrenage.
Monter le capot de protection 12 sur le col de la broche en exerçant une pression jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'outil electroportatif et tourner le capot de protection jusqu'à ce qu'il s'encliquette de façon perceptible.
Adapter la position du capot de protection 12 aux exigences des travaux à effectuer. Pour ce faire, pousser le levier de déverrouillage 1 vers le haut et tourner le capot de protection 12 dans la position souhaitée.
Régler le capot de protection 12 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur. Le capot de protection 12 ne doit pas pouvoir tourner sans que l'on appuie sur le levier de déverrouillage 1. Si tel n'est pas le cas, ne continuer en aucun cas à utiliser l'outil electroportatif, mais le remettre au service après-vente.
Note: Les nez de codage se trouvant sur le capot de protection 12 assurent que seul le capot de protection approprié à l'appareil puisse être monté.
Carter de protection pour le tronconnage
Pour le tronçonnage de métal, toujours utiliser le carter de protection pour le tronçonnage 13. Pour le tronçonnage de pierre, toujours utiliser le carter d'aspiration pour le tronçonnage avec chariot de guidage 20.
Le carter de protection pour le tronçonnage 13 est monté comme le carter de protection pour le ponçage 12.
Carter d'aspiration pour le ponçage
Il est possible d'utiliser le carter d'aspiration 7 pour réduire au minimum la génération de poussière pendant le ponçage de peintures, de vernis et de matières synthétiques en combinaison avec des meules assiettes en carbure 9 ou des plateaux de ponçage en caoutchouc 16 avec feuille abrasive 17. Le carter d'aspiration 7 n'est pas approprié pour travailler des métaux.
Un aspirateur BOSCH approprié peut être connecté au carter d'aspiration 7.
Le carter d'aspiration 7 est monté de la même manière que le capot de protection 12. La couronne à brosses peut être replacée.
Poignée supplémentaire
N'utiliser l'appareil electroportatif qu'avec la poignée supplémentaire 5.
En fonction du mode de travail, serrer la poignée supplémentaire 5 du côté droit ou gauche de la tête d'engrenage.
Poignée supplémentaire amortissant les vibrations
La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus agréable en toute sécurité.
N'effectuer aucune modification sur la poignée supplémentaire.
Ne plus continuer à utiliser une poignée supplémentaire endommagée.
Protège-main
Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la Brosse boisseau/la Brosse circulaire/le plateau à lamelles, tous les jours monter le protège-main 15.
Monter le protège-main 15 avec la poignée supplémentaire 5.
Montage des outils de ponçage
Avant d'effectuer des travaux sur l'outil electroportatif, retirer la fiche de la prise de courant. - Les disques de meulage et de dégrossissage chauffent enormément durant le travail; ne pas les toucher avant qu'ils ne soient complètement refroidis.
Nettoyer la broche 6 ainsi que toutes les pièces à monter.
Afin de serrer et de desserrer les outils de ponçage, appuyer sur la touche de blocage de la broche 2 afin de bloquer la broche. N'actionner la touche de blocage de la broche que lorsque la broche est à l'arrêt. Sinon, l'outil electroportatif pourrait être endommagé.
Disque de meulage/tronconner
Faire attention aux dimensions des outils de ponçage. L'alésage du disque doit correspondre à la bride de fixation. Ne pas utiliser d'adaptateur ni de raccord de réduction.
Lors de l'utilisation de disques à tronçonneur diamantés, veiller à ce que la flèche indiquant le sens de rotation et qui se trouve sur le disque de tronçonnage diamanté coincide avec le sens de rotation de l'outil electroportatif (voir la flèche indiquant le sens de rotation et qui se trouve sur la tête d'engrenage).
L'ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque de meulage/tronconner, desserrer l'écrou de serrage 10 et le serrer à l'aide de la clé à ergots, voir chapitre « Écrou de serrage rapide »
Avant d'avoir monté l'outil de ponçage et avant de mettre l'appareil en fonctionnement, contrôler si l'outil est correctement monté et s'il peut tourner librement. S'assurer que l'outil de ponçage ne frotte pas le carter de protection ni d'autres éléments.
Dans la bride de fixation 8, il y a une pièce en matière plastique (rondelle élastique) se trouvant autour de l'ergot de centrage. Au cas où cette rondelle élastique ferait défaut ou qu'elle serait endommagée, il faut absolument la remplacer (Référence 1600 210 039) avant de monter la bride de fixation 8.
Plateau à lamelles
Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la Brosse boisseau/la Brosse circulaire/le plateau à lamelles, tous les jours monter le protège-main 15.
Plateau de ponçage en caoutchouc
Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la Brosse boisseau/la Brosse circulaire/le plateau à lamelles, tous les jours monter le protège-main 15.
L'ordre du montage est indiqué sur la page des graphiques.
Monter l'écrou cylindrique 18 et le serrer à l'aide de la clé à ergots.
Brosse brossseau/brosse circulaire
Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la Brosse boisseau/la Brosse circulaire/le plateau à lamelles, tous les jours monter le protège-main 15.
L'ordre du montage est indiqué sur la page des graphiques.
Visser la brosse bosselle/la brosse circulaire sur la broche de ponçage de façon à ce qu'elle repose fermement sur la bride se trouvant au bout du filet de la broche. Serrer la brosse bosselle/la brosse circulaire à l'aide d'une clé à fourche.

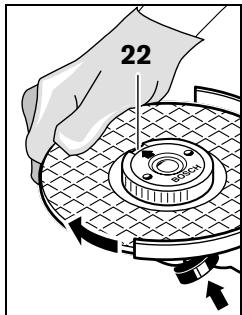

Écrou de serrage rapide sds-c/ic
Pour permettre un remplacement facile de l'outil de ponçage sans utilisation d'autres outils, il est possible d'utiliser l'écrou de serrage rapide 11 au lieu de l'écrou de serrage 10.
L'écrou de serrage rapide 11 ne doit être utilisé qu'avec les disques de meulage et de dégrossissage.
N'utiliser qu'un écrou de serrage rapide 11 en parfait état.
Lors du vissage, veiller à ce que la face imprimée de l'écrou de serrage rapide 11 ne soit pas dirigée vers la meule ; la flèche doit être dirigée vers la marque 22.
Afin de bloquer la broche de ponçage, appuyer sur la touche de blocage de la broche 2. Afin de serrer l'écrou de serrage rapide, tourner fortement la meule dans le sens des aiguilles d'une montre.
Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserré à la main en tournant l'anneau moleté dans le sens inverse des aiguilles d'une montre.
Ne jamais desserrer un écrou de serrage rapide bloqué au moyen d'une pince mais utiliser une clé à ergots. Positionner la clé à ergots conformément à la figure.
Outils de ponçage autorisés
Tous les outils de ponçage figurant dans ces instructions d'utilisation peuvent être utilisés.
La vitesse de rotation admissible [^-1] ou la vitesse circonférentielle [m / s] des outils de ponçage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous.
En conséquence, respecter la vitesse de rotation ou la vitesse circonférentielle admissible figurant sur l'étiquette de l'outil de ponçage.
| max [mm] | [mm] | ||||
| D | b | d | [min-1] | [m/s] | |
| b d | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 | |
| 150 | 6 | 22,2 | 9300 | 80 | |
| D | 115 | - | - | 11000 | 80 |
| 125 | 11000 | 80 | |||
| b d | 75 | 30 | M 14 | 11000 | 45 |
Tourner la tête d'engrenage
Avant d'effectuer des travaux sur l'utilélectroportatif, retirer la fiche de la prise de courant.
Il est possible de tourner la tête d'engrenage par étapes de. Ceci permet de mettre l'interrupteur Marche/Arrêt dans une position de maniement favorable à des utilisations spécifiées, p. ex. pour des travaux de tronçonnage effectués au moyen du carter d'aspiration avec chariot de guidance 20/support de tronçonnage ou pour les gauchers.
Desserrer les 4 vis complètement. Tourner la tête d'engrenage avec précaution et sans la détacher du carter pour la mettre dans sa nouvelle position. Resserer les 4 vis.
Mise en service
- Tenir compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil electroportatif. Les outils electroportatifs marqués 230 V peuvent également être mis en service sous 220 V.
Lorsque l'outil electroportatif est utilisé avec des générateurs de courant mobiles qui ne disposent pas de réserves de puissance suffisantes ou d’un réglage de tension approprié avec amplification du courant de démarrage, des pertes de puissance ou un comportement non typique lors de la mise en fonction peuvent en être la conséquence.
Vérifier si le générateur utilisé est approprié.
Mise en marche/arrêt
Pour la mise en service de l'appareil électroportatif, pousser l'interrupteur Marche/Arrêt 4 vers l'avant.
Pour bloquer l'interrupteur Marche/Arrêt 4, appuyer sur l'interrupteur Marche/Arrêt 4 jusqu'à ce qu'il s'encliquette.
Afin d'arrêter l'utilisation electroportatif, relâcher l'interrupteur Marche/Arrêt 4 ou, s'il est bloqué, appuyer brièvement sur la partie arrière de l'interrupteur Marche/Arrêt 4, puis le relâcher.
Contrôler les outils de ponçage avant de les utiliser. L'outil de ponçage doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner sans sollicitation l'outil pendant au moins 1 minute. Ne pas utiliser des outils de ponçage endommagés, déséquilibrés ou générant des vibrations. Les outils de ponçage endommagés peuvent fendre lors du travail et avoir de graves blessures pour conséquence.
Arrêt dans le cas de contrecoup
(GWS 11-125 CI/GWS 11-125 CIE/)
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
Lors d'une chute soudaine de la vitesse de rotation, par ex. lors d’un coinçage dans la coupe de tronçonnage, l'alimentation en courant du moteur est interrompue.
Afin de remettre l'appareil en service, mettre l'interrupteur Marche/Arrêt en position d'arrêt et mettre l'outil electroportatif de nouveau en marche.
Protection contre un démarrage intempestif
(GWS 11-125 CI/GWS 11-125 CIE)
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
La protection contre un démarrage intempestif évite le démarrage incontrôlé de l'outil electroportatif après une interruption de l'alimentation en courant.
Afin de remettre l'appareil en service, mettre l'interrupteur Marche/Arrêt en position d'arrêt et mettre l'outil electroportatif de nouveau en marche.
Limitation du courant de démarrage
(GWS 11-125 CI/GWS 11-125 CIE)
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
La limitation électronique du courant de démarrage limite la puissance lors de la mise en marche de l'outil electroportatif et permet un fonctionnement sur un fusible 16 A.
Constant-Electronic
(GWS 11-125 CI/GWS 11-125 CIE/)
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
Le constant-électronique permet de maintenir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.
Préréglage de la vitesse de rotation (GWS 11-125 CIE/gws 14-125 CIE/gws 14-125 CIT)
La molette de réglage de préselection de la vitesse 3 de rotation permet de sélectionner la vitesse de rotation nécessaire (même durant l'utilisation de l'appareil).
Les indications se trouvant dans le tableau ci-après sont des valeurs recommandées.
| Matériau | Utilisation | Outil de travail | Position molette de réglage 3 |
| Métal | Décaper | Feuille abrasive | 2 – 3 |
| Bois, métal | Brossage, dérouillage | Meule boisseau, feuille abrasive | 3 |
| Métal, pierre | Le ponçage | Meule | 4 – 6 |
| Métal | Travaux de dégrossissage | Meule | 6 |
| Pierre | Tronçonnage | Disque à tronçonnen et chariot de guidage (Le tronçonnage de pierre n'est permitted qu'avocar chariot de guidage) | 6 |
Instructions d'utilisation
Attention lors de la réalisation de fentes dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». Bien serrer la pierre à travailler lorsque celle-ci ne repose pas de manière sûre malgré son propre poids. Ne pas solliciter l'outil electroportatif au point qu'il s'arrête. - Les disques de meulage et de dégrossissage chauffent enormément durant le travail ; ne pas les toucher avant qu'ils ne soient complètement refroidis.
Travaux de dégrossissage
Ne jamais utiliser de disques à tronçonneur pour les travaux de dégrossissage!
Avec un angle d'inclinaison de à, on obtient les mêmes résultats lors des travaux de dégrossissage. Guider l'outil electroportatif de façon régulière en exerçant une pression modérée. Ceci évite un surchauffement excessif de la pierre à travailler, elle ne change pas de couleur et il n'y a pas de striures.
Plateau à lamelles
Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils.
Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles.
Tronconnage de métal
Pour le tronçonnage de métal, toujours utiliser le carter de protection pour le tronçonnage 13.
Lors des travaux de tronçonnage, travailler en appliquant une vitesse d'avance modérée adaptée au matériel. Ne pas exercer de pression sur le disque à tronçonnner, ne pas incliner ni osciller.
Ne pas freiner les disques à tronçonneur qui ralentissent en exerçant une pression latérale.
L'outil electroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrolée. L'outil electroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée.
Lors du tronconnage de profils et de tuyaux carrés, il convient de positionner l'appareil sur la plus petite section.
Tronconnage de pierres
Pour le tronconnage de pierre, toujours utiliser le carter d'aspiration pour le tronconnage avec chariot de guidage 20. N'utiliser l'outil électroportatif que pour des travaux de découverte/de ponçage à sec.
Le moyen est d'utiliser un disque à tronconner diamanté pour le tronconnage de pierres. Pour empêcher les inclinaisons, le carter d'aspiration pour le tronconnage avec le chariot de guidage 20 doit être utilisé.
N'utiliser l'outil électroportatif qu'avec aspiration de poussières et porter en plus un masque antipoussières.
L'aspirateur doit être/accordé pour l'aspiration de poussières de pierre. La société BOSCH vous offre des aspirateurs appropriés.
Mettre l'outil electropotatif en marche et le positionner avec la partie avant du chariot de guidage sur la pièce à travailler. Travailler en appliquant une vitesse d'avance modérée adaptée au matériel.
Lors du tronconnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en cailloux, le disque à tronconner diamanté risque d’être surchauffé et subir ainsi des dommages. Une couronne d’étincelles autour du disque à tronconner diamanté en est le signe.
Dans un tel cas, interrompez le processus de tronconnage et laisser tourner pendant quelque temps le disque à tronconner diamante à pleine vitesse en marche à vide pour le laisser refroidir.
Un ralentissement perceptible du rythme de travail et une couronne d'étincelles circonférentielle constituent des indices d'emoussement du disque à tronconner diamante. Vous pouvez l'aiguiser en coupant dans un matériel abrasif (p. ex. brique de sable calcaire).
Indications concernant les normes de construction
Les fentes dans les murs portants sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiées dans un pays.
Impérativement respecter ces directives. Avant de commencer le travail, consulter l'ingénieur responsable de la statique, l'architecte compétent ou la direction responsable des travaux.
Nettoyage et entretien
Avant d'effectuer des travaux sur l'outil electroportatif, retirer la fiche de la prise de courant. Toujours tenir propres l'outil electroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sûr. En cas de conditions d'utilisation extremes, il est possible, lorsqu'on travaille des métaux, que des poussières conductrices se déposent à l'intérieur de l'outil electroportatif. La double isolation de l'outil electroportatif peut ainsi être endommagée. Dans ces cas-là, il est recommandé d'utiliser un dispositif d'aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (FI).
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.
Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d'article à dix chiffres de l'outil electroporatif indiqué sur la plaque signalétique.
Service après-vente
Vous trouvez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com
Service Après-vente/Outillage
126, rue de Stalingrad
93700 Drancy
Centre d'appels SAV: 0143119006
O° vert Conseiller Bosch:.0800 05 50 51
+32(0)70/225565
Fax : +32 (0)70/22 55 75
E-Mail: outillage.geredschap@be.bosch.com
0 44/8 47 15 12
Fax : 044/8471552
Élimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union Européenne:
Ne pas jeter votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa réalisation dans les
lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
