Tipo di prodotto	Smerigliatrice angolare professionale
Marca	BOSCH
Modello	GWS 14-125 CI
Potenza assorbita nominale	1400 W
Potenza utile	820 W
Velocità di rotazione a vuoto	11 000 giri/min
Diametro massimo della mola	125 mm
Filettatura del mandrino	M14
Peso (secondo EPTA 01/2003)	2,2 kg
Classe di protezione	II (doppio isolamento)
Arresto in caso di contraccolpo	Sì
Protezione contro il riavvio accidentale	Sì
Limitazione della corrente di avviamento	Sì (consente l'uso su fusibile 16 A)
Constant-Electronic	Sì (mantiene la velocità quasi costante)
Prereglaggio della velocità	No
Impugnatura supplementare antivibrazione	Sì, inclusa
Carter di protezione per molatura	Sì, incluso (regolabile senza attrezzi)
Carter di protezione per troncatura	Opzionale (accessorio)
Paramano	Consigliato per levigatura e spazzolatura
Blocco del mandrino	Sì, per cambio accessori
Dado di serraggio rapido SDS-clip	Opzionale (accessorio)
Livello di pressione acustica	91 dB(A)
Livello di intensità acustica	102 dB(A)
Valore di emissione vibratoria (molatura)	7,0 m/s² (incertezza K=2,0 m/s²)
Utilizzo conforme	Molatura, troncatura, levigatura e spazzolatura di metalli e pietre (a secco)

Domande frequenti - GWS 14-125 CI BOSCH

Quali sono gli accessori forniti con la smerigliatrice GWS 14-125 CI?

La smerigliatrice viene fornita con un carter di protezione per la molatura, un'impugnatura supplementare, una flangia di fissaggio, un dado di serraggio, una chiave a ganci e un manuale di istruzioni. Gli accessori come il carter di protezione per troncatura, il carter di aspirazione o il platorello per levigatura sono venduti separatamente.

Come montare il carter di protezione per la molatura?

Posizionare il carter sul collo del mandrino allineando i riferimenti triangolari, quindi ruotarlo fino allo scatto. Per regolare la posizione, spingere la leva di sblocco verso l'alto e ruotare il carter nella posizione desiderata. Assicurarsi che non possa ruotare senza azionare la leva.

Posso usare questa smerigliatrice per troncare il metallo?

Sì, ma è necessario utilizzare il carter di protezione per troncatura (accessorio). Non usare mai il carter di molatura per la troncatura. Per la pietra, utilizzare il carter di aspirazione con carrello di guida.

Come cambiare rapidamente la mola senza attrezzi?

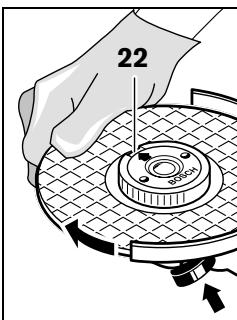

Utilizzare il dado di serraggio rapido SDS-clip (accessorio). Premere il blocco del mandrino, avvitare il dado a mano ruotando la mola in senso orario. Per svitare, ruotare l'anello zigrinato in senso antiorario. Non forzare mai con una pinza.

Cosa fare in caso di contraccolpo?

Il modello GWS 14-125 CI è dotato di arresto in caso di contraccolpo: se la velocità cala bruscamente (es. blocco della mola), l'alimentazione viene interrotta. Portare l'interruttore in posizione di spegnimento, quindi riavviare normalmente. Tenere sempre saldamente l'apparecchio con entrambe le mani.

Come regolare la velocità di rotazione?

Questo modello non dispone di prereglaggio della velocità. La velocità di rotazione a vuoto è fissa a 11 000 giri/min. Il Constant-Electronic mantiene questa velocità quasi costante sotto carico. Per velocità variabili, scegliere i modelli GWS 14-125 CIE o CIT.

Che tipo di lubrificante utilizzare?

Nessuna manutenzione interna è necessaria. Pulire regolarmente le fessure di ventilazione con una spazzola asciutta o aria compressa. Non utilizzare lubrificanti. In caso di usura, affidare la riparazione a un centro assistenza autorizzato Bosch.

Quali sono i dischi compatibili?

Utilizzare dischi di diametro 125 mm con foro di 22,2 mm per i dischi di molatura/troncatura, o filettatura M14 per spazzole e piatti. La velocità ammissibile deve essere ≥ 11 000 giri/min (80 m/s). Consultare la tabella degli utensili autorizzati nel manuale.

Questa smerigliatrice può essere usata per levigare?

Sì, con un platorello di levigatura in gomma e fogli abrasivi (accessori). Montare obbligatoriamente il paramano fornito. Il carter di aspirazione per levigatura è consigliato per ridurre la polvere durante la levigatura di vernici o materiali sintetici.

Come pulire e mantenere la smerigliatrice?

Scollegare sempre l'apparecchio prima della manutenzione. Pulire regolarmente le fessure di ventilazione con una spazzola o aria compressa. Per lavori intensivi su metalli, utilizzare un aspirapolvere stazionario e soffiare le fessure di ventilazione. Controllare lo stato del cavo e sostituire le parti usurate presso un riparatore autorizzato.

MANUALE UTENTE GWS 14-125 CI BOSCH

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni

operative. In caso di mancato rispetto delle avvertenze di pericolo o delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Il termine "elettroutensile" utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina

che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.

g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere riparato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di riporre la macchina al termine di un lavoro, estrarre sempre la spina dalla presa di corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori della portata dei bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione non è stata effettuata accuratamente. f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presenti le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta vetrata, spazzola metallica e troncatrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l'elettroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. Questo elettroutensile non è adatto per operazioni di lucidatura. Utilizzando l'elettroutensile per applicazioni non espressamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti. Non utilizzare nessun accessorio che la casa costruttrice non abbia espressamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza. Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

Non utilizzare mai portautensili o accessori danneggiati. Prima di ogni utilizzo, controllare i portautensili e gli accessori e accertarsi che sui dischi abrasivi non vi siano scheggiature o crepe, che il platorello non sia soggetto a incrinature, crepe o forte usura e che le spazzole metalliche non abbiano fili metallici allentati o rotti. Se l'elettroutensile o l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che non abbia subito alcun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per la durata di un minuto con il numero massimo di giri, avendo cura di tenersi lontani e di impedire ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi, i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova. ► Indossare abbigliamento di protezione. A seconda dell'applicazione in corso, utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo a un rumore troppo forte, vi è il pericolo di perdere l'udito. ► Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volare via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. ► Quando si eseguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l'elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell'elettroutensile e provoca una scossa elettrica. - Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettroutensile, vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio potrebbe arrivare a toccare il portautensili o accessori in rotazione.

▶ Non appoggiare mai l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sia fermato completamente. L'utensile in rotazione potrebbe entrare in contatto con la superficie di appoggio facendovi perdere il controllo sulla macchina. ▶ Non trasportare mai l'elettroutensile mentre è ancora in funzione. Attraverso un contatto casuale, l'utensile in rotazione potrebbe impigliarsi negli indumenti o nei capelli dell'operatore e causare lesioni gravi. ▶ Pulire regolarmente le feritoie di ventilazione dell'elettroutensile. Il ventilatore del motore attira polvere nella carcassa e un forte accumulo di polvere metallica può provocare pericoli di origine elettrica. Non utilizzare mai l'elettroutensile in prossimità di materiali infiammabili. Le scintille possono incendiare tali materiali. Non utilizzare mai accessori che richiedano refrigeranti liquidi. L'uso di acqua o di altri liquidi refrigeranti può provocare scosse elettriche.

Contraccolpo e relative avvertenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito all'agganciamento o al blocco di un accessorio in rotazione, come un disco abrasivo, un platorello, una spazzola metallica, ecc. Quando il portautensili o l'accessorio si aggancia o si blocca, provoca un arresto improvviso della rotazione. In tal caso, l'operatore non è più in grado di controllare l'elettroutensile e, nel punto di blocco, si verifica un rimbalzo dello stesso nella direzione opposta a quella di rotazione del portautensili o dell'accessorio. Ad esempio, se un disco abrasivo si aggancia o si blocca nel pezzo in lavorazione, il bordo del disco che penetra nel pezzo può impigliarsi, causando la rottura o un contraccolpo del disco. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione al momento del blocco. In tali situazioni, le mole abrasive possono anche rompersi. Un contraccolpo è la conseguenza di un uso improprio o non corretto dell'elettroutensile. Può essere evitato solo adottando misure di sicurezza adeguate, come descritto di seguito. - Tenere sempre ben saldo l'elettroutensile e posizionare il corpo e le braccia in modo da poter compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare per avere sempre il massimo controllo

possibile sulle forze di contraccolpo o sui momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione, l'operatore può controllare sia le forze di contraccolpo sia quelle di reazione a scatti.

Non avvicinare la mano alla zona degli utensili in rotazione. In caso di contraccolpo, il portautensili o l'accessorio potrebbe passare sulla mano. Evitare di avvicinarsi con il corpo alla zona in cui l'elettroutensile viene mosso in caso di contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco. Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti, ecc. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura

Utilizzare sempre la cuffia di protezione prevista per il tipo di utensile abrasivo utilizzato. La cuffia di protezione deve essere applicata con sicurezza all'elettroutensile e regolata in modo tale da garantire il massimo possibile di sicurezza, cioè che la parte dell'utensile abrasivo che non è protetta e che è rivolta verso l'operatore deve essere ridotta al minimo possibile. La cuffia di protezione ha il compito di proteggere l'operatore da frammenti e da contatti accidentali con l'utensile abrasivo. Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per ogni utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettroutensile non possono essere sufficientemente schermati e sono insicuri. Gli utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: non eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Le mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli.

Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altro tipo. Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avvertenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendosi a creare il pericolo di contraccolpo oppure di rottura dell'utensile abrasivo. Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettroutensile verso l'operatore. ► Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. ► Mai rimettere l'elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l'effetto del proprio peso. Provvedere a

munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in prossimità del bordo.

Operare con particolare attenzione in caso di "tagli dal centro" da eseguire in pareti esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altro tipo.

Avvertenze di pericolo specifiche per lavori di levigatura con carta vetro

Non utilizzare mai fogli abrasivi troppo grandi, ma attenersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericolo specifiche per lavori con spazzole metalliche

• Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle. Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzole a tazza possono aumentare attraverso forze di pressione e tramite l'azione di forze centrifughe.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Per lavorare la pietra, utilizzare un'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispetto alla normativa. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere. Per tagliare materiale pietroso, utilizzare una slitta di guida. In caso di mancanza di una slitta laterale, vi è il pericolo che la mola da taglio resti agganciata provocando un contraccolpo. - Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani e adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambe le mani. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Non lavorare mai materiali contenenti amianto. L'amianto è ritenuto materiale cancerogeno. Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: alcune polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere e utilizzare, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli. Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. Mai utilizzare l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo durante il lavoro. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta durante la lettura del manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile è ideale per la troncatura, la smerigliatura e la spazzolatura di materiali metallici e materiali pietrosi perché non richiede l'impiego di acqua.

Per la troncatura di metallo deve essere impiegata una cuffia di protezione speciale per la troncatura (accessorio).

Per la troncatura di pietre deve essere utilizzata una cuffia di aspirazione speciale per la troncatura con slitta di guida (accessorio).

Con utensili abrasivi ammessi, l'elettroutensile può essere utilizzato per la levigatura con carta vetrata.

Dati tecnici

Levigatrice angolare	GWS ...PROFESSIONAL	8-115	8-125	10-125	11-125CI	11-125CIE
Codice prodotto	3 601 ...	H20 ...	H27 ...	H21 ...	H22 ...	H23 ...
Potenza nominale assorbita	W	800	800	1000	1100	1100
Potenza resa	W	500	500	630	660	660
Numero di giri a vuoto	\( min^{-1} \)	11000	11000	11000	11000	2800- 11000
max. diametro della mola abrasiva	mm	115	125	125	125	125
Filettatura dell'alberino portamola		M 14	M 14	M 14	M 14	M 14
Disinserimento del contraccolpo		-	-	-	●	●
Protezione contro un riavvia-mentation involontario		-	-	-	●	●
Limitatore di spunto alla partenza		-	-	-	●	●
Constant Electronic		-	-	-	●	●
Preselezione del numero di giri		-	-	-	-	●
Peso in funzione dellaEPTA-Procedure 01/2003	kg	1,9	1,9	2,1	2,0	2,0
Classe di sicurezza		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili sono varie.

Levigatrice angolare	GWS ...PROFESSIONAL	14-125CI	14-125CIE	14-125CIT	14-150CI
Codice prodotto	3 601 ...	H24 ...	H25 ...	H29 ...	H26 ...
Potenza nominale assorbita	W	1400	1400	1400	1400
Potenza resa	W	820	820	820	820
Numero di giri a vuoto	\( min^{-1} \)	11000	2800-11000	2800-9300	9300
max. diametro della mola abrasiva	mm	125	125	125	150
Filettatura dell'alberino portamola		M 14	M 14	M 14	M 14
Disinserimento del contraccolpo		●	●	●	●
Protezione contro un riavviamento involonta-rio		●	●	●	●
Limitatore di spunto alla partenza		●	●	●	●
Constant Electronic		●	●	●	●
Preselezione del numero di giri		-	●	●	-
Peso in funzione della EPTA-Procedure01/2003	kg	2,2	2,2	2,2	2,3
Classe di sicurezza		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili sono variate.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trovava sulla pagina con la rappresentazione grafica.

1 Levetta di sblocco per cuffia di protezione 2 Tasto di bloccaggio dell'alberino 3 Rotellina di selezione numero giri (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT) 4 Interruttore di avvio/arresto 5 Impugnatura supplementare 6 Filettatura alberino 7 Cuffia di aspirazione per la levigatura 8 Flangia con anello O 9 Mola a tazza in metallo duro

10 Dado di serraggio

11 Dado di serraggio rapido SDS-clip* 12 Cuffia di protezione per la levigatura 13 Cuffia di protezione per la troncatura 14 Mola abrasiva da sgrosso e taglio 15 Protezione mano 16 Platorello in gomma

17 Foglio abrasivo* 18 Dado cilindrico 19 Spazzola a tazza 20 Cuffia di aspirazione per la troncatura con slitta di guida 21 Mola da taglio diamantata

*L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Dichiarazione di conformità

C

Assumendone la piena responsabilità, dichiariamo che questo prodotto è conforme alle seguenti normative oppure documenti normativi: EN 60745 in base alle direttive delle prescrizioni CEE 89/336, CE 98/37.

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 60745.	3 601 ...	H20 ...	H22 ...	H29 ...
		H27 ...	H23 ...
		H21 ...	H24 ...
			H25 ...
			H26 ...
Il livello di rumore stimato A dell'apparecchio ammonta normalmente aLivello di pressione acustica	dB(A)	91	91	91
Livello di potenza sonora	dB(A)	102	102	102
Incertezza della misura K=	dB	3	3	3
Usare la protezione acustica!
Valori complessivi di oscillazioni (somma vettoriale in tre direzioni) misurati conformamente alla norma EN 60745:
Levigatura della superficie (sgrossatura):
Valore di emissione oscillazioni ah	m/s2	5,5	8,5	7,0
incertezza della misura K=	m/s2	2,0	2,0	2,0
Levigatura con foglio abrasivo:
Valore di emissione oscillazioni ah	m/s2	3,0	3,0	3,0
incertezza della misura K=	m/s2	1,5	1,5	1,5

AVVERTENZA

Il livello di oscillazione indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere quindi utilizzato per

il confronto fra macchine.

Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l'elettroutensile e può in alcuni casi arrivare a livelli diversi da quello riportato nelle presenti istruzioni. Il carico dell'oscillazione potrebbe essere sottovalutato se l'elettroutensile dovesse essere utilizzato regolarmente in questo modo.

Nota bene: Per una valutazione precisa del carico dell'oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può ridurre chiaramente il carico dell'oscillazione in relazione al completo periodo operativo.

Montaggio

Montaggio del dispositivo di protezione

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione 12 sul collare alberino come da figura. Le marcature triangolari della cuffia di protezione devono corrispondere con le rispettive marcature alla testa ingranaggi.

Premere la cuffia di protezione 12 sul collare alberino fino a quando il collare della cuffia di protezione arriva a poggiare alla flangia dell'elettroutensile e ruotare la cuffia di protezione fino a farla innestare percettibilmente in posizione.

Adattare la posizione della cuffia di protezione 12 alle esigenze dell'operazione in corso. Spingere a tal fine la levetta di sblocco 1 verso l'alto e ruotare la cuffia di protezione 12 sulla posizione richiesta.

Regolare la cuffia di protezione 12 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operatore. La cuffia di protezione 12 deve poter essere girata solo attivando la levetta di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzare l'elettroutensile e consegnarlo al Centro di Assistenza Clienti.

Nota bene: Le camme codificatrici applicate alla cuffia di protezione 12 assicurano che all'elettroutensile possa essere montata soltanto una cuffia di protezione adatta.

Cuffia di protezione per la troncatura

Per la troncatura di metallo utilizzare sempre la cuffia di protezione per la troncatura 13. Per la troncatura di pietre utilizzare sempre la cuffia di aspirazione per la troncatura con slitta di guida 20.

La cuffia di protezione per la troncatura 13 viene montata come la cuffia di protezione per la levigatura 12.

Cuffia di aspirazione per la levigatura

Per ridurre la presenza della polvere in caso di lavori di levigatura di vernici, lacche e materiali sintetici in combinazione con mola a tazza in metallo duro 9 oppure platorello in gomma 16 con foglio abrasivo 17 è possibile utilizzare la cuffia di aspirazione 7. La cuffia di aspirazione 7 non è adatta per la lavorazione di materiali metallici.

Alla cuffia di aspirazione 7 può essere collegato un aspirapolvere Bosch adatto.

Il montaggio della cuffia di aspirazione 7 viene eseguito come quello della cuffia di protezione 12. La corona della spazzola è intercambiabile.

Impugnatura supplementare

Utilizzare il Vostro elettroutensile solo con l'impugnatura supplementare 5.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 5 a destra oppure a sinistra della testata ingranaggi.

Impugnatura supplementare antivibrazioni

Vibration Control

L'impugnatura supplementare antivibrazioni permette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.

Non eseguire mai nessuna modifica all'impugnatura supplementare. Non continuare mai a utilizzare un'impugnatura supplementare danneggiata.

Protezione mano

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

Fissare la protezione per le mani 15 servendosi dell'impugnatura supplementare 5.

Montaggio degli utensili abrasivi

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa. I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani finché non si siano raffreddati.

Pulire la filettatura dell'alberino 6 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, premere il tasto di bloccaggio dell'alberino 2 per bloccare l'alberino.

Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'elettroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfettamente e senza gioco alla flangia. Non utilizzare mai né riduzioni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la freccia indicante il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'elettroutensile (vedere la freccia indicante il senso di rotazione applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dado di serraggio 10 e stringerlo con la chiave a forcella, vedere paragrafo «Dado di serraggio rapido».

Dopo il montaggio dell'utensile abrasivo verificare prima dell'accensione se l'utensile abrasivo è montato in modo corretto e può essere girato senza impedimenti. Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti.

Nella flangia 8 intorno al collare di centraggio si trova applicato un componente in plastica (anello O). In caso dovesse mancare l'anello O, oppure dovesse essere difettoso, è assolutamente necessario sostituirlo (codice prodotto 1600 210 039) prima che vi venga montata la flangia 8.

Disco lamellare

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

Platorello in gomma

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Avvitare il dado cilindrico 18 e stringerlo utilizzando la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata sulla filettatura dell'alberino in modo da aderire perfettamente alla flangia del mandrino portamola alla fine dell'attacco dell'alberino filettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.

Dado a serraggio rapido SDS-

Per una sostituzione veloce dell'utensile abrasivo senza l'impiego di ulteriori attrezzi, al posto del dado di serraggio 10 è possibile utilizzare il dado di serraggio rapido 11.

Il dado di serraggio rapido 11 può essere utilizzato soltanto per mole abrasive da sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio rapido 11 intatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si trovano le scritte del dado di serraggio rapido 11 non indichi verso il disco abrasivo; la freccia deve indicare verso la marcatura di posizionamento 22.

Premere il tasto di arresto alberino 2 in modo da bloccare l'alberino. Per stringere forte il dado di serraggio rapido, ruotare la mola abrasiva con forza in senso orario.

Un dado di serraggio rapido intatto ed avvitato a regola d'arte può essere sbloccato manualmente girando in senso antiorario l'anello zigrinato.

Non cercare mai di sbloccare un dado di serraggio rapido con una tenaglia, ma utilizzare una chiave a forcella. Applicare la chiave a forcella come indicato nell'illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l'uso.

La velocità ammessa [min^-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati deve corrispondere almeno ai valori riportati nella tabella che segue.

Per questo motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull'etichetta dell'utensile abrasivo.

	max [mm]		[mm]	min-1	[m/s]
	D	b	d
b d	115	6	22,2	11000	80
	125	6	22,2	11000	80
	150	6	22,2	9300	80
D	115	-	-	11000	80
	125			11000	80
b d	75	30	M 14	11000	45

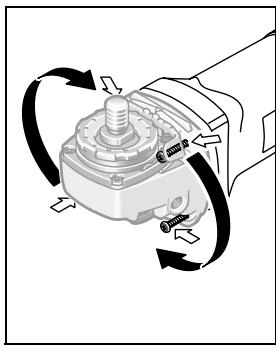

Rotazione della testata ingranaggi

Prima di qualunque intervento sull'elettroutensile, estrarre la spina di rete dalla presa.

È possibile ruotare la testata ingranaggi in segmenti di 90°. In questo modo l'interruttore di avvio/arresto può essere posizionato, per casi operativi particolari, in una posizione di maneggio più favorevole, p. es. per lavori di troncatura con la cuffia di aspirazione con la slitta di guida 20/supporto per la troncatura oppure per mancini.

Estrarre completamente le 4 viti. Operando con attenzione e senza toglierla dalla cassa, ruotare la testata ingranaggi sulla nuova posizione. Stringere di nuovo bene le 4 viti.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Utilizzando l'elettroutensile con generatori mobili di corrente che non dispongono di sufficienti riserve di potenza o che non hanno un'adeguata regolazione di tensione con amplificazione della corrente di avviamento, è possibile che durante la fase della messa in esercizio si abbia un calo di rendimento oppure un comportamento atipico.

Si prega di accertarsi che il generatore di corrente utilizzato risponda ai requisiti richiesti.

Accendere/spegnere

Per accendere l'elettroutensile, spingere l'interruttore avvio/arresto 4 in avanti.

Per bloccare l'interruttore avvio/arresto 4, premere l'interruttore avvio/arresto 4 verso il basso nella parte anteriore, fino allo scatto in posizione.

Per spegnere l'elettroutensile, rilasciare l'interruttore avvio/arresto 4 oppure, quando è bloccato, premere l'interruttore avvio/arresto 4 nella parte posteriore brevemente verso il basso e rilasciarlo.

Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e alla sottoporre a carico. Non utilizzare mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezzi e creare il pericolo di incidenti.

Disinserimento del contraccolpo

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

In caso di improvvisa riduzione della velocità, p. es. blocco nel taglio di troncatura, si interrompe l'alimentazione della corrente al motore.

Per la ripresa dell'esercizio, rimettere l'interruttore di avvio/arresto 4 sulla posizione di spento e riaccendere l'elettroutensile.

Protezione contro un riavviamento involontario (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

La protezione contro un riavviamento involontario ha la funzione di impedire che l'elettroutensile possa mettersi in movimento in maniera non controllata in seguito ad un'interruzione dell'alimentazione della corrente.

Per la ripresa dell'esercizio, rimettere l'interruttore di avvio/arresto 4 sulla posizione di spento e riaccendere l'elettroutensile.

Limitatore di spunto alla partenza (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

Il limitatore elettronico di spunto alla partenza ha la funzione di limitare la potenza durante la fase della messa in esercizio dell'elettroutensile e permette l'utilizzo di un fusibile da 16 A.

Constant Electronic (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

La Constant-Electronic mantiene la velocità di rotazione pressoché costante con corsa a vuoto e carico, garantendo un'uniforme prestazione di lavoro.

Preselezione del numero di giri (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)

Tramite la rotellina per la selezione del numero giri 3 è possibile preselezionare la velocità richiesta anche durante la fase di funzionamento.

Le indicazioni riportate nella seguente tabella sono da considerare come valori consigliati.

Materialie	Applicazione	Utensile accessorio	Posizione rotel- lina selezione numero di giri 3
Metallo	Rimozione vernice	Foglio abrasivo	2 - 3
Legname, metallo	Spazzolare, eliminare ruggine	Spazzola a tazza, foglio abrasivo	3
Metallo, materiale pietroso	Levigatura	Mola abrasiva	4 - 6
Metallo	Lavori di sgrossatura	Mola abrasiva	6
Materialie pietroso	Troncatura	Disco abrasivo da taglio diritto e slitta di guida (La troncatura di materiale pie-troso più essere realizata esclusiva-amenti utilizzatoanche la slitta di guida)	6

Indicazioni operative

Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica». Bloccare il pezzo in lavorazione in modo adatto a meno che esso non abbia di per sé una stabilità sicura dovuta al proprio peso. Non sottoporre l'elettroutensile a carico tanto elevato da farlo fermare. I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani finché non si siano raffreddati completamente.

Lavori di sgrossatura

Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30° fino a 40° si raggiungono i migliori risultati in caso di lavori di sgrossatura. Esercitando una pressione moderata, spostare l'elettroutensile da una parte all'altra. Questa procedura consente di evitare che il pezzo in lavorazione si scaldi troppo, cambi di colore e che si formino scanalature.

Disco lamellare

Tramite il disco lamellare (accessorio opzionale) è possibile lavorare anche superfici convesse e profilati.

I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quelle delle mole abrasive tradizionali.

Troncatura di metallo

Per la troncatura di metallo utilizzare sempre la cuffia di protezione per la troncatura 13.

Durante i lavori di troncatura, avanzare moderatamente e adattando il movimento al materiale in lavorazione. Non esercitare alcuna pressione sulla mola da taglio, evitare angolature improprie e non oscillare.

Non cercare mai di frenare la mola abrasiva da taglio sottoponendola a pressione laterale mentre continua a girare per inerzia.

Con l'elettroutensile si deve sempre operare con fresatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spinta in modo non controllato fuori dalla linea di taglio.

In caso di troncatura di profili e tubi a sezione quadra, si consiglia di accostare l'utensile alla sezione più piccola.

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contenuto di ciottoli, la mola da taglio diamantata può surriscaldarsi e subire danni. Un evidente indizio di tale situazione è quando una mola da taglio diamantata produce una corona di scintille.

In questo caso, interrompere l'operazione di taglio e far girare brevemente la mola da taglio diamantata a vuoto, alla massima velocità, in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di una corona di scintille sono un chiaro indizio che la mola da taglio diamantata non è più sufficientemente affilata. Essa deve essere riaffilata eseguendo brevi tagli su materiale abrasivo, come ad esempio arenaria calcarea.

Indicazioni relative alla statica

Le fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettivo Paese.

È obbligatorio attenersi a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calcolatore responsabile, l'architetto oppure la direzione responsabile dei lavori.

Troncatura di materiale minerale

Per la troncatura di pietre utilizzare sempre la cuffia di aspirazione per la troncatura con slitta di guida 20. L'elettroutensile può essere utilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di pietre utilizzare preferibilmente una mola da taglio diamantata. Per la sicurezza contro angolature improprie deve essere utilizzata la cuffia di aspirazione per la troncatura con slitta di guida 20.

Utilizzare l'elettroutensile solo con l'aspirazione polvere e indossare inoltre una maschera di protezione contro la polvere.

L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre della rispettiva omologazione. Il programma Bosch comprende aspirapolvere adatti.

Avviare l'elettroutensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'elettroutensile avanzando moderatamente ed adattando il movimento al materiale in elaborazione.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione. In caso di estreme condizioni d'uso è possibile che lavorando metalli si depositi polvere conduttrice all'interno dell'elettroutensile. Lo stato dell'isolamento di sicurezza dell'elettroutensile ne può risultare compromesso. In questi casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare spesso sulle feritoie di ventilazione e di preinstallare un interruttore di sicurezza per correnti di guasto (FI).

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Servizio post-vendita

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

+3902/36962663

Fax [phone]

Filodiretto con Bosch: .... +39 02/36 96 23 14

www.Bosch.it

Svizzera

044/8471513

Fax [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento

nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
