BRUKSANVISNING PKS 40 BOSCH

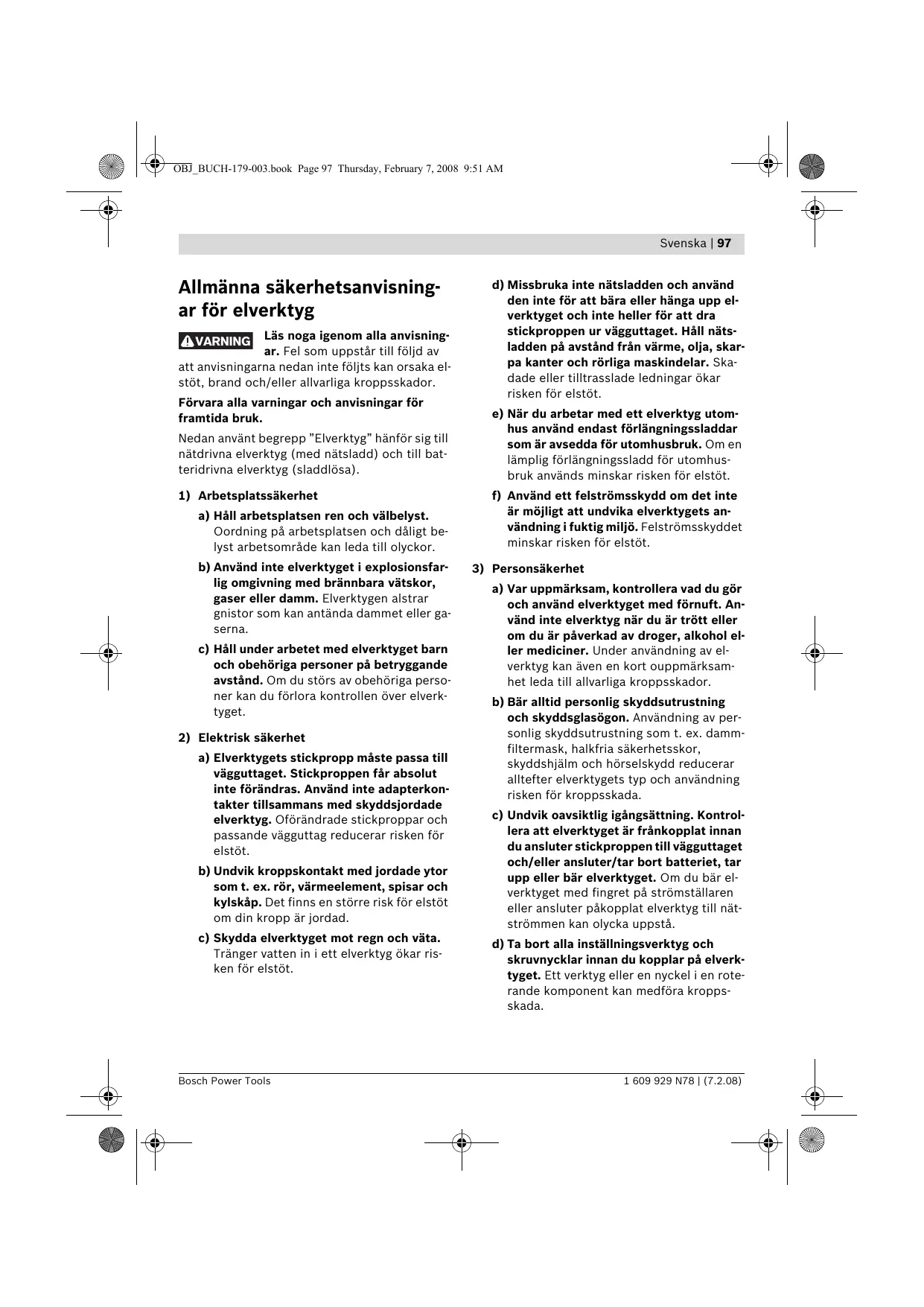

Allmänna säkerhetsanvisning- ar fôr elverktyg EN Lés noga igenom alla anvisning- ar. Fel som uppstär till fôljd av att anvisningarna nedan inte fôljts kan orsaka el- stôt, brand och/eller allvarliga kroppsskador. Fôrvara alla varningar och anvisningar fôr framtida bruk. Nedan använt begrepp "Elverktyg” hänfôr sig til nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlôsa).

1) Arbetsplatssäkerhet

2) Häll arbetsplatsen ren och välbelyst.

Oordning pà arbetsplatsen och dâligt be- lyst arbetsomräde kan leda till olyckor. b) Använd inte elverktyget i explosionsfar- lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller ga- serna. <) Häll under arbetet med elverktyget barn och obehëriga personer pä betryggande avständ. Om du stèrs av obehôriga perso- ner kan du fôrlora kontrollen ôver elverk- tyget.

2) Elverktygets stickpropp mäste passa till

vägguttaget. Stickproppen fär absolut inte fôrändras. Använd inte adapterkon- takter tillsammans med skyddsjordade elverktyg. Oférändrade stickproppar och passande vägguttag reducerar risken fôr elstôt. b) Undvik kroppskontakt med jordade ytor som t. ex. rër, värmeelement, spisar och kylskäp. Det finns en stôrre risk fr elstôt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg 6kar ris- ken für elstôt.

Svenska | 97 d) Missbruka inte nätsladden och använd den inte fôr att bära eller hänga upp el- verktyget och inte heller fër att dra stickproppen ur vägguttaget. HäII näts- ladden pä avständ frän värme, olja, skar- pa kanter och rôrliga maskindelar. Ska- dade eller tilltrasslade ledningar ôkar risken für elstôt. €) När du arbetar med ett elverktyg utom- hus använd endast fôrlängningssladdar som är avsedda fôr utomhusbruk. Om en lämplig fôrlängningssladd fôr utomhus- bruk används minskar risken fôr elstôt. f) Använd ett felstrômsskydd om det inte är môjligt att undvika elverktygets an- vändning i fuktig miljô. Felstrémsskyddet minskar risken fôr elstôt. Personsäkerhet a) Var uppmärksam, kontrollera vad du gôr och använd elverktyget med fôrnuft. An- vänd inte elverktyg när du är trôtt eller om du är pâverkad av droger, alkohol el- ler mediciner. Under användning av el- verktyg kan även en kort ouppmärksam- het leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasägon. Användning av per- sonlig skyddsutrustning som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm och hôrselskydd reducerar alltefter elverktygets typ och användning risken fôr kroppsskada. €) Undvik oavsiktlig igängsättning. Kontrol- lera att elverktyget är fränkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el- verktyget med fingret pà strémställaren eller ansluter pâkopplat elverktyg till nät- strômmen kan olycka uppstä. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar pä elverk- tyget. Ett verktyg eller en nyckel i en rote- rande komponent kan medfôra kropps- skada. Bosch Power Tools

€) Undvik onormala kroppsställningar. Se till att du stär stadigt och häller balan- sen. | detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte lôst hängande kläder eller smycken. HäII hä- ret, kläderna och handskarna pä avständ frän rôrliga delar. Lôst hängande kläder, längt här och smycken kan dras in av rote- rande delar.

8) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna är râtt monterade och används pä kor- rekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Korrekt användning och hantering av el- verktyg a) Ôverbelastainte elverktyget. Använd fôr aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bâttre och säkrare inom angivet effektomräde. b) Ett elverktyg med defekt strômställare far inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och mäste repareras. €) Dra stickproppen ur vägguttaget och/el- ler ta bort batteriet innan inställningar utfôrs, tillbehôrsdelar byts ut eller el- verktyget lagras. Denna skyddsätgärd fôrhindrar oavsiktlig inkoppling av elverk- tyget. d) Fôrvara elverktygen oâtkomliga fôr barn. Lät elverktyget inte användas av perso- ner som inte är fôrtrogna med dess an- vändning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. €) Skôt elverktyget omsorgsfullt. Kontrolle- ra att rôrliga Komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets funktioner pä- verkas menligt. Lât skadade delar repa- reras innan elverktyget tas i bruk. Mänga olyckor orsakas av däligt skôtta elverktyg. f) Häll skärverktygen skarpa och rena. Om- sorgsfullt skôtta skärverktyg med skarpa eggar kommer inte sä lätt i kläm och gâr lättare att styra.

8) Använd elverktyget, tillbehôr, insats-

verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmo- menten. Om elverktyget används pà ett sätt som det inte är avsett fôr kan farliga situationer uppstä.

a) Lät endast kvalificerad fackpersonal re- parera elverktyget och endast med origi- nalreservdelar. Detta garanterar att el- verktygets säkerhet upprätthälls. Verktygsspecifika säkerhetsanvisningar > FARA: Häll händerna pä betryggande av- ständ frän sägomrädet och sägklingan. Häll andra handen pä stôdhandtaget eller mo- torhuset. Om bäda händerna hälls pà sägen kan de inte skadas av sägklingan. ôr inte in handen under arbetsstycket. Klingskyddet kan under arbetsstycket inte skydda handen mot sägklingan. > Anpassa sägdjupet till arbetsstyckets tjock- lek. Den synliga delen av en tand under ar- betsstycket mâste vara mindre än en hel tand. > Arbetsstycket som ska sägas fär aldrig häl- las i handen eller ôver benen. Säkra arbets- stycket pà ett stabilt stôd. Det är viktigt att arbetsstycket hälls fast ordentligt fôr undvi- kande av kontakt med kroppen, inklämning av sägklinga eller férlorad kontroll ôver sä- gen. > _Häll fast elverktyget endast vid de isolerade handtagen när arbeten utfôrs pà ställen där insatsverktyget kan skada dolda elledning- ar eller egen nätsladd. Om elverktyget kom- mer i kontakt med en spänningsfôrande led- ning sätts elverktygets metalldelar under spänning som sedan leder till elstôt. 1 609 929 N78 | (7.2.08)

Vid Häingsriktad sägning ska alltid ett anslag eller en rak kantstyrning användas. Detta férbättrar snittnoggrannheten och minskar risken fôr att sägklingan kommer i kläm. Använd alltid sägklingor i rätt storlek och med lämpligt infästningshäl (t. ex. i stjärn- form eller runt). Sägklingor som inte passar till sâgens monteringskomponenter roterar orunt och leder till att kontrollen férloras ôver sägen.

Använd aldrig skadade eller felaktiga un- derläggsbrickor eller skruvar fôr sägkling- an. Underläggsbrickorna och skruvarna fôr sägklingan har konstruerats speciellt fôr den- na säg och har dä optimal effekt och driftsä- kerhet.

Orsaker fôr och eliminering av bakslag: — Ett bakslag är en plôtslig reaktion hos en sägklinga som hakat upp sig, klämts fast eller är fel inriktad och som leder till att sägen okontrollerat Iyfts upp ur arbetsstycket och kastas mot användaren. — Om sägklingan hakar upp sig eller kläms fast i sägspäret som gär ihop, Kommer kling- an att blockera varefter motorkraften kastar sägen i riktning mot användaren. — Om sägklingan snedvrids i sägspäret eller är fel inriktad, kan tänderna pà sägklingans bakre kant haka upp sig i arbetsstyckets yta varvid sägklingan gâr ur sägspäret och hop- par bakät mot användaren. Ett bakslag är fôljden av felaktig användning av sägen. Detta kan undvikas genom skydds- âtgärder som beskrivs nedan. Häll stadigt i sägen med bâda händerna och häll armarna i ett l'âge som môjliggôr att häl- la ständ mot de bakslagskrafter som even- tuellt uppstär. Stä alltid pä sidan om säg- Klingan; häll aldrig sägklingan i linje med kroppen. Vid ett bakslag kan sägen hoppa bakät men användaren kan behärska bak- slagskraften om lämpliga âtgärder vidtagits.

Svenska | 99 Om sägklingan kommer i kläm eller arbetet avbryts, koppla frän sägen och häll säg- Klingan i arbetsstycket tills den stannat full- ständigt. Fôrsôk aldrig dra sâgen ur arbets- stycket eller bakät sä linge sägklingan roterar eller risk finns fôr att bakslag upp- stär. Lokalisera och âtgärda orsaken fôr in- klämning av sägklingan. Vill du âterstarta en sàg som sitter i arbets- stycket centrera sägklingan i sägspäret och kontrollera att sägklingans tänder inte ha- kat upp sig i arbetsstycket. Âr sägklingan in- klämd kan den gà upp ur arbetsstycket eller orsaka bakslag vid âterstart av sägen. Stôd stora skivor fôr att reducera risken fr ett bakslag till fôljd av inklämd sägklinga. Stora och tunga skivor kan bôjas ut. Skivorna mäste därfôr stôdas pâ bâda sidorna bäde i närheten av sägspäret och vid skivans kanter. Använd inte oskarpa eller skadade sägkling- or. Sägklingor med oskarpa eller fel inriktade tänder medfôr till féljd av ett fôr smalt säg- spär ôkad friktion, inklämning av sägklingan och bakslag. Fôre sägning pâbôrjas dra stadigt fast in- ställningsanordningarna fôr sägdjup och snittvinkel. Om inställningarna férändras un- der sägning kan sâgklingan klämmas fast och orsaka bakslag. Var speciellt fôrsiktig vid ”fickkapning” i väggar eller andra dolda omräden. Den in- trängande sägklingan kan blockera vid säg- ning i dolda objekt och férorsaka bakslag. Kontrollera innan sägen används att det undre klingskyddet stänger felfritt. Sägen fär inte tas i bruk om det undre klingskyd- det inte är fritt rôrligt och inte stängs ome- delbart. Kläm eller bind inte fast det undre klingskyddet i ôppet läge. Om sâgen av misstag faller ner pä golvet kan det undre Klingskyddet deformeras. Ôppna klingskyd- det med âterdragningsspaken och kontrolle- ra att det är fritt rôrligt och att det vid alla snittvinklar och snittdjup varken berër säg- Klingan eller andra delar. Bosch Power Tools 1 609 929 N78 | (7.2.08)

Kontrollera funktionen pà fjädern till det undre klingskyddet. Lt sâgen repareras innan den tas i bruk om undre klingskyddet eller fiädern inte fungerar felfritt. Skadade delar, Klibbiga avlagringar eller anhopning av spän kan hindra det undre klingskyddets rô- relse. ôppna det undre klingskyddet fr hand en- dast vid speciella snitt som t.ex. ”’insägning och vinkelsnitt”. ôppna det undre kling- skyddet med âterdragningsspaken och släpp den sä fort sägklingan gâtt in i arbets- stycket. Vid all annan sägning mäste det undre klingskyddet fungera automatiskt. Se till att sägklingan skyddas av det undre klingskyddet när sägen läggs bort pà ar- betsbänk eller golv. En oskyddad och rote- rande sägklinga fôrflyttar sâgen bakät och kan säga allt som är i vägen. Beakta även sä- gens eftergäng. Använd endast den klyvkniv som passar till aktuell sägklinga. Klyvkniven mäste vara tjockare än sägklingans stamblad men tunna- re än tandbredden pà sägklingan. Justera klyvkniven enligt beskrivning i bruksanvisningen. Fel tjocklek, läge och in- riktning kan vara orsaken till att kiyvkniven in- te effektivt fôrhindrar ett bakslag. Använd alltid klyvkniven férutom vid insäg- ning. Âtermontera klyvkniven efter utfôrd in- sägning. Klyvkniven stôr vid insägning och kan orsaka ett bakslag. Fôr att klyvkniven ska fungera mäste den sitta i sägspäret. Vid korta snitt kan klyvkni- ven inte férhindra ett bakslag. Sägen fär inte användas med deformerad klyvkniv. Redan en obetydlig stôrning kan bromsa upp klingskyddets stängning. Fôr inte in händerna i spänutkastet. Risk finns fôr att roterande delar skadar händer- na. Arbeta inte med sägen ôver huvudet. | detta fall finns ingen môjlighet att kontrollera el- verktygets styrning.

> Använd lämpliga detektorer für att lokalise- ra dolda fôrsôriningsledningar eller konsul- tera det lokala eldistributionsbolaget. Kon- takt med elledningar kan orsaka brand och elstôt. En skadad gasledning kan leda till ex- plosion. Inträngning i en vattenledning kan orsaka skador p féremäl eller elstôt. > Elverktyget fär inte användas stationärt. Sä- gen är inte konstruerad fôr drift pâ sägbord. > Använd inte sägklingor i HSS-stäl. Dessa sägklingor kan lätt brytas sünder. > Säga inte järnmetaller. Glôdande spän kan antända utsuget damm. > Hälli elverktyget med bäda händerna under arbetet och se till att du stär stadigt. Elverk- tyget kan styras säkrare med tvä händer. > Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning el- ler ett skruvstycke hälls säkrare än med han- den. > Väntatills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan fôrlora kon- trollen ver elverktyget. > Elverktyget fâr inte användas med defekt sladd. Berër inte skadad nätsladd, dra slad- den ur vägguttaget om den skadats under arbetet, Skadade nätsladdar ôkar risken fôr elstôt. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstär till fôljd av att an- visningarna nedan inte féljts kan or- saka elstôt, brand och/eller allvarli- ga kroppsskador. Ândamälsenlig användning Elverktyget är avsett fôr längs- och tvärsägning i rak vinkel och geringsvinkel i trä med arbets- stycket pà fast underlag. Med lämpliga sägkling- or kan även tunna icke-järnmetaller t. ex. profi- ler sägas. Sägen far inte användas fôr sägning av järnme- tall. 1 609 929 N78 | (7.2.08) Bosch Power Tools le.

Lis Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av elverktyget pà grafiksida. 1 Strômställare Till/Frän Inkopplingsspärr fr strémställaren Till/Frän Sexkantnyckel Stôdhandtag Skala fôr geringsvinkel Vingskruv fôr geringsvinkelfôrval Vingskruv fôr parallellansiag Märkning av snittlinje 45° Märkning av snittlinje 0° 10 Parallellanslag 11 Pendlande klingskydd 12 Kiyvkniv 13 Bottenplatta 14 Vingskruv fôr sägdjupsfôrval 15 Sägdjupsskala 16 Klingskydd 17 Spänutkast 18 Spännskruv med bricka 19 Fast skruvnyckel nyckelvidd 22 mm* 20 Spännfläns Cirkelsägklinga* 22 Stôdfläns 23 Sägspindel 24 Skruv fôr klyvknivsinfästning 25 Skruvtvingspar* 26 Styrskensadapter* 27 Styrskena* 28 Fôrbindelsestycke* 29 Utsugningsslang*

*1 bruksanvisningen avbildat och beskrivet tillbehôr ingär inte standardleveransen. Svenska | 101 Tekniska data Handcirkelsäg PKS 40 Produktnummer 3 603 C28 0.. Upptagen märkeffekt w 600 Avgiven effekt w 350 Tomgängsvarvtal min? 4500 max. lastvarvtal mini 2450 max. kiyvknivstjocklek mm 15 max. Sägdjup — vid geringsvinkel 0° mm 40 - vid geringsvinkel 45° mm 26 Bottenplattans dimensioner mm 120 x 260 max. sâgklingsdiameter mm 130 min. sâgklingsdiameter mm 122 max. stomtjocklek mm 14 max. tandtjocklek/- skränkning mm 27 min. tandtjocklek/- skränkning mm 17 Klingans centrumhäl mm 16 Vikt enligt EPTA- Proce- dure 01/2003 kg 24 Skyddsklass G/u Uppgifterna gäller fôr märkspänningar [U] 230/240 V. Vid làg spänning och utfôranden i vissa länder kan upp- gifterna variera. Beakta produktnumret pà elverktygets typskylt. Handelsbeteckningarna fr enskilda elverktyg kan va- riera. Buller-/vibrationsdata Mätvärdena har bestämts baserande pà EN 60745. Maskinens A-vägda ljudnivä uppnär i typiska fall: Ljudtrycksnivä 97 dB(A): ljudeffektnivä 108 dB(A). Onoggrannhet K=3 dB. Använd hôrselskydd! Bosch Power Tools 1 609 929 N78 | (7.2.08)

Lis 102 | Svenska Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Vibrationsemissionsvärde a, <2,5 m/s?, onog- grannhet K =1,5 m/s2. Mätningen av den vibrationsnivä som anges i denna anvisning har utfôrts enligt en mätmetod som är standardiserad i EN 60745 och kan an- vändas vid jämfôrelse av olika elverktyg. Mätme- toden är även lämplig fôr preliminär bedômning av vibrationsbelastningen. Den angivna vibrationsnivän representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används fôr andra ändamäl och med andra insatsverktyg eller inte underhäl- lits ordentligt kan vibrationsnivän avvika. Härvid kan vibrationsbelastningen under arbetsperio- den ëka betydligt. Fôr en exakt bedômning av vibrationsbelast- ningen bôr även de tider beaktas när elvektyget är fränkopplat eller är igäng men inte används. Detta reducerar tydligt vibrationsbelastningen fôr den totala arbetsperioden. Bestäm extra säkerhetsätgärder fôr att skydda operatôren mot vibrationernas inverkan t.ex.: underhäll av elverktyget och insatsverktygen, att hälla händerna varma, organisation av arbetsfôr- loppen. Fôrsäkran om ôverensstämmelse

Vi fôrsäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data” ôverensstämmer med fôljande normer och nor- mativa dokument: EN 60745 enligt bestämmel- serna i direktiven 2004/108/EG, 98/37/EG (till

D-70745 Leinfelden-Echterdingen Dr. Eckerhard Strôtgen Head of Product Certification Montage Insättning och byte av sägklinga

Dra stickproppen ur nätuttaget innan arbe- ten utfôrs pä elverktyget. Använd skyddshandskar vid montering av sägblad. Berôring av sägbladet medfôr risk fôr personskada. Använd endast säkglingor som motsvarar i instruktionsboken angivna specifikationer. Slipskivor fär absolut inte användas fôr säg- ning. Val av sägblad En éversikt av rekommenderade sägklingor finns i slutet av denna bruksanvisning. Demontering av sägklinga (se bild A) Sväng det pendlande klingskyddet 11 bakät och häll fast. Häll emot spännflänsen 20 med en fast skruv- nyckel 19 (nyckelvidd 22 mm) eller lägg an sägklingan 21 mot ett trästycke. Skruva med sexkantnyckeln 3 bort spänn- skruven 18 i rotationsriktning ©. Ta bort spännflänsen 20 och sägklingan 21 frân sägspindeln 23. Montering av sägklinga (se bild A) Rengôr sägklingan 21 och alla delar som skall monteras. Sväng det pendlande klingskyddet 11 bakät och häll fast. Placera sägklingan 21 p stôdflänsen 22. Tändernas sägriktning (se pilen pà sägkling- an) och rotationspilen pä klingskyddet 16 mäste stämma ôverens. Läge upp spännflänsen 20 och skruva in spännskruven 18 i rotationsriktning ©. Kon- trollera att stédflänsen 22 och spännflänsen 20 är monterade i rätt l'âge. Häll emot spännflänsen 20 med en fast skruv- nyckel 19 (nyckelvidd 22 mm) eller lägg an sägklingan 21 mot ett trästycke. 1 609 929 N78 | (7.2.08) Bosch Power Tools

Lis — Dra med sexkantnyckeln 3 fast spännskruven 18 i rotationsriktning @. Âtdragningsmomen- tet ska vara 6-9 Nm som motsvarar âtdrag- ning fôr hand plus % varv. Inställning av klyvkil (se bild B) > Dra stickproppen ur nätuttaget innan arbe- ten utfërs pà elverktyget. > Använd alltid klyvkniven fôrutom vid insäg- ning. Klyvkniven hindrar sägklingan frân att klämmas in under sägning. Ställ in vid maximalt sägdjup, se avsnitt "Inställ- ning av ségdjup”. Lossa skruven 24, ställ in klyvkniven 12 pä det mätt som anges pà bilden och dra âter fast skru- ven 24 med ett âtdragningsmoment pà 3,5-5 Nm. Damm-/spänutsugning > Dra stickproppen ur nätuttaget innan arbe- ten utfërs pà elverktyget. > Dammet frân material som t. ex. blyhaltig mälning, vissa träslag, mineraler och metall kan vara hälsovädiigt. Berring eller inand- ning av dammet kan orsaka allergiska reaktio- ner och/eller andningsbesvär hos använda- ren eller personer som uppehäller sig i närheten. Vissa damm frän ek eller bok anses vara can- cerogena, speciellt dà i férbindelse med till- satsämnen fôr träbehandling (kromat, trä- konserveringsmedel). Endast yrkesmän fâr bearbeta asbesthaltigt material. — Använd om môjligt dammutsugning. — Se till att arbetsplatsen är väl ventilerad. —_ Vi rekommenderar ett andningsskydd i fil- terklass P2. Beakta de füreskrifter som i aktuellt land gäl- ler fôr bearbetat material. Extern utsugning Skjut upp utsugningsslangen 29 (tillbehôr) pà spänutkastet 17. Koppla utsugningsslangen 29 till en dammsugare (tillbehër). En ôversikt ôver hur slangen kopplas till olika dammsugare läm- nas i slutet av denna bruksanvisning. Svenska | 103 Elverktyget kan anslutas direkt till apparatutta- get pä en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget släs pà. Dammsugaren mâste vara lämplig fôr det mate- rial som ska bearbetas. Använd fôr utsugning av hälsovädligt och can- cerframkallande eller torrt damm en special- dammsugare. Självsugande dammpäse Fôr mindre arbeten kan en dammpäse (tillbe- hôr) anslutas. Stick stadigt in dammpäsens stuts i spänutkastet 17. Optimal dammutsug- ning kan garanteras om dammpäsen tôms i god tid. > Dra stickproppen ur nätuttaget innan arbe- ten utfôrs pä elverktyget. Inställning av sägdjup (se bild C) > Anpassa sägdjupet till arbetsstyckets tjock- lek. Den synliga delen av en tand under ar- betsstycket mâste vara mindre än en hel tand. Lossa vingskruven 14. Fôr att minska sägdjupet dra bort sägen frän bottenplattan 13, fôr att ôka sägdjupet tryck sägen mot bottenplattan 13. Ställ in ônskat mâtt pâ sägdjupsskalan. Dra âter fast vingskruven 14. Inställning av geringsvinkel Lossa vingskruven 6. Sväng sâgen ât sidan. Ställ in ônskat mâtt pä skalan 5. Dra âter fast ving- skruven 6. Anvisning: Vid geringssnitt är sägdjupet mindre än vad som visas pâ sägdjupsskalan 15. Bosch Power Tools 1 609 929 N78 | (7.2.08)

Lis 104 | Svenska Märkning av snittlinje Märkningen 0° (9) visar sägklingans lâge vid rât- vinklig sägning. Märkningen 45° (8) visar sàg- klingans lâge vid 45° sägning. Fôr mâttriktig sägning placera cirkelsägen pà ar- betsstycket som bilden visar. Provsäga. Driftstart > Beakta nätspänningen! Kontrollera att strômkällans spänning ôverensstimmer med uppgifterna pà elverktygets typskylt. Elverktyg märkta med 230 V kan även anslu- tas till 220 V. In- och urkoppling Fôr start av elverktyget tryck frst pä inkopp- lingsspärren 2 och därefter pà strômställaren Till/Frân 1 och häll den nedtryckt. Fôr fränkoppling av elverktyget släpp strômstäl- laren Till/Frân 1. Anvisning: Av säkerhetsskäl kan elverktygets strémställare Till/Frân 1 inte läsas, utan mâste under drift hällas nedtryckt. Arbetsanvisningar Skydda sägklingorna mot stôtar och slag. Für elverktyget jämnt och med lätt frammatning ïi skärriktningen. En fôr kraftig frammatning re- ducerar betydligt elverktygets livslängd och kan dessutom skada elverktyget. Sägeffekten och snittkvaliteten är i hôg grad be- roende av klingans tillständ och tändernas form. Använd därfôr endast skarpa och fôr aktuellt material lämpliga sägklingor. Sägning i trä Vid val av sägklinga ta hänsyn till träslag, träkva- litet och om sägning ska utfôras pä längden eller tvären. Vid längdsnitt i gran uppstär länga spän i spiral- form. Damm frän bok och ek är speciellt hälsovädligt: använd därfôr dammutsugning fôr bearbetning av dessa material. Sägning med parallellanslag (se bild D) Med parallellanslaget 10 kan exakta snitt utfôras längs arbetsstyckets kant och lister med lika mätt sâgas. Lossa vingskruven 7 och skjut parallellansagets skala 10 genom gejden i bottenplattan 13. Ställ in ônskad snittbredd som skalvärde vid respek- tive sâgmärkning 9 resp. 8, se avsnitt "Märkning av snittlinje”. Dra âter fast vingskruven 7. Sägning med hjälpanslag (se bild E) Fôr bearbetning av stora arbetsstycken eller vid sägning av raka kanter kan en bräda eller en list fästas p arbetsstycket som hjälpanslag och cir- kelsägen med bottenplattan sedan fôras längs hjälpanslaget. Sägning med styrskena (se bild G) Med hjälp av styrskenan 27 kan linjär sägning ut- fôras. Vidhäftningsbeläggningen fôrhindrar att styr- skenan fôrskjuts och skonar samtidigt arbets- styckets yta. Styrskenans beläggning underlät- tar elverktygets glidning. Styrskenans gummitunga skyddar mot spjälking och upprivning av arbetsstyckets yta vid sägning iträmaterial. Sägklingans tänder ska ligga direkt mot gummitungan. Styrskenan 27 fâr inte stä ôver arbetsstyckets frontsida. Fôr sägning med styrskena 27 krävs styrskensa- daptern 26. Styrskensadaptern 26 monteras som parallellanslaget 10. Fôr exakt sägning med styrskenan 27 mâste fül- jande arbetssteg beaktas: 1 609 929 N78 | (7.2.08) Bosch Power Tools

Lis — Lägg upp styrskenan 27 pä arbetsstycket sà att den ligger ôver t sidan. Kontrollera att gummitungan ligger mot arbetsstycket.

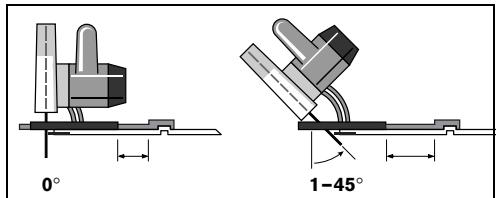

— Lägg upp cirkelsägen med pâmonterad styr- skensadapter 26 pä styrskenan 27. — Ställ in ônskat sägdjup och geringsvinkel. Be- akta markeringarna pà styrskensadaptern 26 fôr férinställning av olika geringsvinklar, se bild F. —_ Rikta upp cirkelsägen med hjälp av styrsken- sadaptern sä att sägklingans 21 tänder ligger an mot gummitungan. Sägklingans 21 läge är beroende av vald snittvinkel. Se upp att sä- gen inte gâr mot styrskenan. … NK = | Li D LA EI 0 1-45° — Dra fast vingskruven 7 fôr at läsa styrskensa- daptern i läget. — _Lyft bort cirkelsägen med pämonterad styr- skensadapter 26 frân styrskenan 27. —_ Rikta upp styrskenan 27 pä arbetsstycket sà att gummitungan ligger exakt vid ônskad snittkant. — Fäst styrskenan 27 pä arbetsstycket med en lämplig spännutrustning som t. ex. skruv- tvingar. Lägg upp elverktyget med pâämonte- rad styrskensdapter 26 pà styrskenan. — Koppla pä elverktyget och mata fram det i snittriktningen med jämn och làg kraft. Med fôrbindelsestycket 28 kan tvä styrskenor fogas ihop. Inspänning sker med de fyra skruvar som finns i fôrbindelsestycket. Svenska | 105 Underhäll och service Underhäll och rengôring > Dra stickproppen ur nätuttaget innan arbe- ten utfôrs pä elverktyget. > Häll elverktyget och dess ventilationsäpp- ningar rena fôr bra och säkert arbete. Pendlande klingskyddet mäste alltid vara fritt rôrligt och stänga automatiskt. Häll därfôr omrä- det kring pendlande klingskyddet rent. Avlägsna damm och spän genom renbläsning med tryck- luft eller med en pensel. Sägklingor utan beläggning kan skyddas mot korrosion med ett tunt skikt syrafri olja. Innan klingan används ska oljan torkas av dà den kan alstra fläckar pà trävirket. Harts- och limrester pä sägklingan nedsätter snittkvaliteten. Rengôr sägklingorna genast ef- ter avslutad användning. Om i elverktyget trots exakt tillverkning och sträng kontroll stôrning skulle uppstà, bôr repa- ration utfôras av auktoriserad serviceverkstad fôr Bosch elverktyg. Ange alltid vid férfrägningar och reservdelsbe- ställningar det 10-siffriga produktnumret som finns pä elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar pà frâgor beträffande re- paration och underhäll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även pà adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frâgor beträffande kôp, användning och inställning av produkter och tillbehër. Svenska Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Bosch Power Tools 1 609 929 N78 | (7.2.08)

106 | Svenska Avfallshantering Elverktyg, tillbehôr och férpackning ska omhän- dertas pä miljôvänligt sätt fôr âtervinning. Endast fôr EU-länder: Släng inte elverktyg i hushällsav- fall! Enligt europeiska direktivet 2002/96/EG fôr kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt mâste obrukbara elverktyg omhändertas se- parat och pà miljévänligt sätt lämnas in fôr âter- vinning. Ândringar férbehälles. le.
