BRUKSANVISNING PKS 55 A, PKS 66 A, PKS55A, PKS66 BOSCH

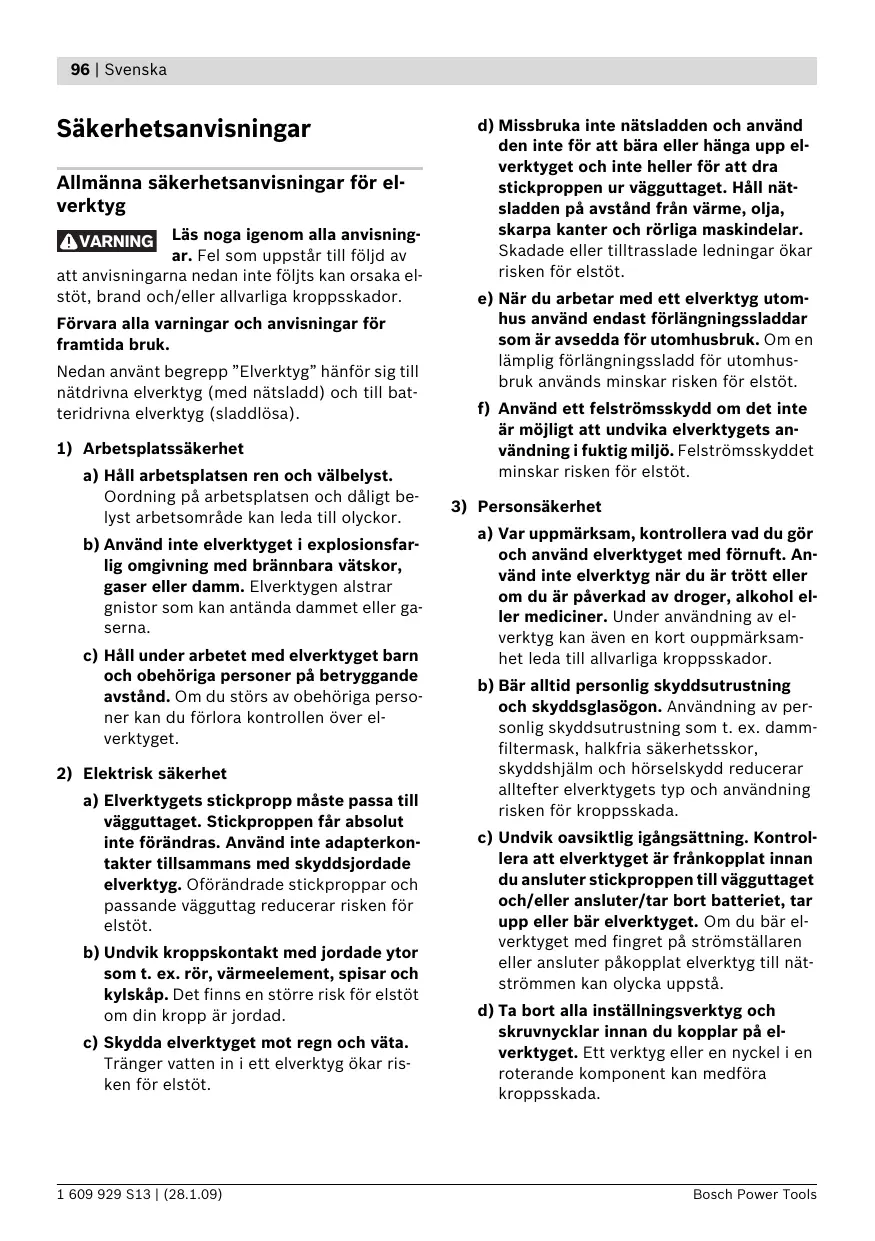

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. 1 609 929 S13 | (28.1.09) d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Bosch Power Tools Svenska | 97 e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Bosch Power Tools

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för cirkelsågar f FARA: Håll händerna på betryggande avstånd från sågområdet och sågklingan. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på sågen kan de inte skadas av sågklingan. f För inte in handen under arbetsstycket. Klingskyddet kan under arbetsstycket inte skydda handen mot sågklingan. f Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen av en tand under arbetsstycket måste vara mindre än en hel tand. f Arbetsstycket som ska sågas får aldrig hållas i handen eller över benen. Säkra arbetsstycket på ett stabilt stöd. Det är viktigt att arbetsstycket hålls fast ordentligt för undvikande av kontakt med kroppen, inklämning av sågklinga eller förlorad kontroll över sågen. f Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. 1 609 929 S13 | (28.1.09) 98 | Svenska f Vid längsriktad sågning ska alltid ett anslag eller en rak kantstyrning användas. Detta förbättrar snittnoggrannheten och minskar risken för att sågklingan kommer i kläm. f Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t. ex. i stjärnform eller runt). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen. f Använd aldrig skadade eller felaktiga underläggsbrickor eller skruvar för sågklingan. Underläggsbrickorna och skruvarna för sågklingan har konstruerats speciellt för denna såg och har då optimal effekt och driftsäkerhet. f Orsaker för och eliminering av bakslag: – Ett bakslag är en plötslig reaktion hos en sågklinga som hakat upp sig, klämts fast eller är fel inriktad och som leder till att sågen okontrollerat lyfts upp ur arbetsstycket och kastas mot användaren. – Om sågklingan hakar upp sig eller kläms fast i sågspåret som går ihop, kommer klingan att blockera varefter motorkraften kastar sågen i riktning mot användaren. – Om sågklingan snedvrids i sågspåret eller är fel inriktad, kan tänderna på sågklingans bakre kant haka upp sig i arbetsstyckets yta varvid sågklingan går ur sågspåret och hoppar bakåt mot användaren. Ett bakslag är följden av felaktig användning av sågen. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. f Håll stadigt i sågen med båda händerna och håll armarna i ett läge som möjliggör att hålla stånd mot de bakslagskrafter som eventuellt uppstår. Stå alltid på sidan om sågklingan; håll aldrig sågklingan i linje med kroppen. Vid ett bakslag kan sågen hoppa bakåt men användaren kan behärska bakslagskraften om lämpliga åtgärder vidtagits. 1 609 929 S13 | (28.1.09) f Om sågklingan kommer i kläm eller arbetet avbryts, koppla från sågen och håll sågklingan i arbetsstycket tills den stannat fullständigt. Försök aldrig dra sågen ur arbetsstycket eller bakåt så länge sågklingan roterar eller risk finns för att bakslag uppstår. Lokalisera och åtgärda orsaken för inklämning av sågklingan. f Vill du återstarta en såg som sitter i arbetsstycket centrera sågklingan i sågspåret och kontrollera att sågklingans tänder inte hakat upp sig i arbetsstycket. Är sågklingan inklämd kan den gå upp ur arbetsstycket eller orsaka bakslag vid återstart av sågen. f Stöd stora skivor för att reducera risken för ett bakslag till följd av inklämd sågklinga. Stora och tunga skivor kan böjas ut. Skivorna måste därför stödas på båda sidorna både i närheten av sågspåret och vid skivans kanter. f Använd inte oskarpa eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. f Före sågning påbörjas dra stadigt fast inställningsanordningarna för sågdjup och snittvinkel. Om inställningarna förändras under sågning kan sågklingan klämmas fast och orsaka bakslag. f Var speciellt försiktig vid ”fickkapning” i väggar eller andra dolda områden. Den inträngande sågklingan kan blockera vid sågning i dolda objekt och förorsaka bakslag. f Kontrollera innan sågen används att det undre klingskyddet stänger felfritt. Sågen får inte tas i bruk om det undre klingskyddet inte är fritt rörligt och inte stängs omedelbart. Kläm eller bind inte fast det undre klingskyddet i öppet läge. Om sågen av misstag faller ner på golvet kan det undre klingskyddet deformeras. Öppna klingskyddet med återdragningsspaken och kontrollera att det är fritt rörligt och att det vid alla snittvinklar och snittdjup varken berör sågklingan eller andra delar. Bosch Power Tools Svenska | 99 f Kontrollera funktionen på fjädern till det undre klingskyddet. Låt sågen repareras innan den tas i bruk om undre klingskyddet eller fjädern inte fungerar felfritt. Skadade delar, klibbiga avlagringar eller anhopning av spån kan hindra det undre klingskyddets rörelse. f Öppna det undre klingskyddet för hand endast vid speciella snitt som t.ex. ”insågning och vinkelsnitt”. Öppna det undre klingskyddet med återdragningsspaken och släpp den så fort sågklingan gått in i arbetsstycket. Vid all annan sågning måste det undre klingskyddet fungera automatiskt. f Se till att sågklingan skyddas av det undre klingskyddet när sågen läggs bort på arbetsbänk eller golv. En oskyddad och roterande sågklinga förflyttar sågen bakåt och kan såga allt som är i vägen. Beakta även sågens eftergång. f För inte in händerna i spånutkastet. Risk finns för att roterande delar skadar händerna. f Arbeta inte med sågen över huvudet. I detta fall finns ingen möjlighet att kontrollera elverktygets styrning. f Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt. f Elverktyget får inte användas stationärt. Sågen är inte konstruerad för drift på sågbord. f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Ändamålsenlig användning Elverktyget är avsett för längs- och tvärsågning i rak vinkel och geringsvinkel i trä med arbetsstycket på fast underlag. Med lämpliga sågklingor kan även tunna icke-järnmetaller t. ex. profiler sågas. Sågen får inte användas för sågning av järnmetall. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Inkopplingsspärr för strömställaren Till/Från 2 Strömställare Till/Från 3 Stödhandtag f Använd inte sågklingor i HSS-stål. Dessa sågklingor kan lätt brytas sönder. 4 Spindellåsknapp f Såga inte järnmetaller. Glödande spån kan antända utsuget damm. 6 Sexkantnyckel f Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. 8 Vingskruv för parallellanslag f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Bosch Power Tools 5 Skala för geringsvinkel 7 Vingskruv för geringsvinkelförval 9 Synglas för snittlinje ”CutControl” (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Parallellanslag 11 Pendlande klingskydd 12 Bottenplatta 13 Justerarm för pendlande klingskydd 1 609 929 S13 | (28.1.09) 100 | Svenska 14 Vingskruv för geringsvinkelförval 25 Slid för damm-/spånbox 15 Klingskydd 26 Spännspak för sågdjupsförval 16 Spånutkast 27 Sågdjupsskala 17 Spännskruv med bricka 28 Märkning av snittlinje 45° 18 Spännfläns 29 Märkning av snittlinje 0° 19 Cirkelsågklinga* 30 Skruvtving* 20 Stödfläns 31 Styrskena* 21 Sågspindel 32 Knapp för styrskenans låsning 22 Utsugningsslang* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. 23 Vinkelrör för spån 24 Damm-/spånbox* Tekniska data Handcirkelsåg PKS 55 PKS 55 A PKS 66 A PKS 66 AF* 3 603 E00 0.. 3 603 E01 0.. 3 603 E02 0..

Produktnummer Upptagen märkeffekt Tomgångsvarvtal max. Sågdjup – vid geringsvinkel 0° – vid geringsvinkel 45° min Bottenplattans dimensioner

min. sågklingsdiameter

3,9 3,9 5,4 / II / II / II Vikt enligt EPTA-Procedure 01/2003 Skyddsklass Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. PKS 66 A/PKS 66 AF: Vid inkoppling uppstår kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas. Vid nätimpedanser mindre än 0,36 ohm behöver man inte räkna med störning.

• PKS 66 AF med styrskena 1 609 929 S13 | (28.1.09) Bosch Power Tools Svenska | 101 Buller-/vibrationsdata Mätvärdena har bestämts baserande på EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 101 dB(A); ljudeffektnivå 112 dB(A). Onoggrannhet K=3 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Vibrationsemissionsvärde ah =4,0 m/s2, onoggrannhet K =1,5 m/s2. Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till

28.12.2009), 2006/42/EG (from 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Bosch Power Tools Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage Insättning och byte av sågklinga f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada. f Använd endast såkglingor som motsvarar i instruktionsboken angivna specifikationer. f Slipskivor får absolut inte användas för sågning. Val av sågklinga En översikt av rekommenderade sågklingor finns i slutet av denna bruksanvisning. Demontering av sågklinga (se bild A) Vi rekommenderar att vid verktygsbyte ställa elverktyget att stå på motorhusets framsida. – Tryck ned spindellåsknappen 4 och håll den nedtryckt. f Spindellåsknappen 4 får manövreras endast när sågspindeln står stilla. I annat fall kan elverktyget skadas. – Skruva med sexkantnyckeln 6 bort spännskruven 17 i rotationsriktning n. – Sväng det pendlande klingskyddet 11 bakåt och håll fast. – Ta bort spännflänsen 18 och sågklingan 19 från sågspindeln 21. 1 609 929 S13 | (28.1.09) 102 | Svenska Montering av sågklinga (se bild A) Vi rekommenderar att vid verktygsbyte ställa elverktyget att stå på motorhusets framsida. – Rengör sågklingan 19 och alla delar som skall monteras. – Sväng det pendlande klingskyddet 11 bakåt och håll fast. – Placera sågklingan 19 på stödflänsen 20. Tändernas sågriktning (se pilen på sågklingan) och rotationspilen på klingskyddet 15 måste stämma överens. – Lägg upp spännflänsen 18 och skruva in spännskruven 17 i rotationsriktning o. Kontrollera att stödflänsen 20 och spännflänsen 18 är monterade i rätt läge. – Tryck ned spindellåsknappen 4 och håll den nedtryckt. – Dra med sexkantnyckeln 6 fast spännskruven 17 i rotationsriktning o. Åtdragningsmomentet ska vara 6–9 Nm som motsvarar åtdragning för hand plus ¼ varv. Damm-/spånutsugning (se bilder B – E) f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Anvisning: Använd alltid vid sågning vinkelröret 23 eller damm-/spånboxen 24 för undvikande av att spån slungas mot din kropp. Vinkelröret 23 kan användas med eller utan damm-/spånutsugning. Vrid vinkelröret 23 så att spån inte slungas mot kroppen och stick stadigt in det i spånutkastet 16. Extern utsugning (se bild B) Skjut upp utsugningsslangen 22 (tillbehör) på spånutkastet 16. Koppla utsugningsslangen 22 till en dammsugare (tillbehör). En översikt över hur slangen kopplas till olika dammsugare lämnas i slutet av denna bruksanvisning. Elverktyget kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget slås på. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. Självsugande (se bilder C–E) Damm-/spånboxen 24 kan för små arbeten användas med sluten slid 25. Vid större arbeten ska sliden 25 lämnas öppen så att spånen kan fall ut. Stick stadigt in damm-/spånboxen 24 i spånutkastet 16. Optimal dammutsugning kan garanteras om damm-/spånboxen 24 töms i god tid. För tömning av damm-/spånboxen 24 dra bort den från spånutkastet 16. Tryck sliden 25 uppåt, vrid damm-/spånboxen 24 åt sidan och töm den. Rengör anslutningsstutsen för damm-/spånboxen 24 innan boxen återanslutes. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. 1 609 929 S13 | (28.1.09) Bosch Power Tools Svenska | 103 Drift Driftsätt f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Märkning av snittlinje (PKS 55) Märkningen 0° (29) visar sågklingans läge vid rätvinklig sågning. Märkningen 45° (28) visar sågklingans läge vid 45° sågning. Inställning av sågdjup (se bild F) f Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen av en tand under arbetsstycket måste vara mindre än en hel tand. Lossa spännspaken 26. För att minska sågdjupet dra bort sågen från bottenplattan 12, för att öka sågdjupet tryck sågen mot bottenplattan

12. Ställ in önskat mått på sågdjupsskalan. Dra

åter fast spännspaken 26. Inställning av geringsvinkel Lossa vingskruvarna 7 och 14. Sväng sågen åt sidan. Ställ in önskat mått på skalan 5. Dra åter fast vingskruvarna 7 och 14. Anvisning: Vid geringssnitt är sågdjupet mindre än vad som visas på sågdjupsskalan 27. Märkning av snittlinje (se bild G) (PKS 55 A/PKS 66 A/PKS 66 AF) Synglaset ”CutControl” 9 som kan fällas ned framåt används för exakt styrning av cirkelsågen längs snittlinjen på arbetsstycket. Synglaset ”CutControl” 9 har varsin markering för rätvinkliga och 45° snitt. Märkningen 0° (29) visar sågklingans läge vid rätvinklig sågning. Märkningen 45° (28) visar sågklingans läge vid 45° sågning.

För måttriktig sågning placera cirkelsågen på arbetsstycket som bilden visar. Provsåga. Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V. In- och urkoppling För start av elverktyget tryck först på inkopplingsspärren 1 och därefter på strömställaren Till/Från 2 och håll den nedtryckt. För frånkoppling av elverktyget släpp strömställaren Till/Från 2. Anvisning: Av säkerhetsskäl kan elverktygets strömställare Till/Från 2 inte låsas, utan måste under drift hållas nedtryckt. Arbetsanvisningar Skydda sågklingorna mot stötar och slag. För elverktyget jämnt och med lätt frammatning i skärriktningen. En för kraftig frammatning reducerar betydligt elverktygets livslängd och kan dessutom skada elverktyget. För måttriktig sågning placera cirkelsågen på arbetsstycket som bilden visar. Provsåga. Bosch Power Tools Sågeffekten och snittkvaliteten är i hög grad beroende av klingans tillstånd och tändernas form. Använd därför endast skarpa och för aktuellt material lämpliga sågklingor. 1 609 929 S13 | (28.1.09) 104 | Svenska Sågning i trä Vid val av sågklinga ta hänsyn till träslag, träkvalitet och om sågning ska utföras på längden eller tvären. Vid längdsnitt i gran uppstår långa spån i spiralform. Anvisning: Styrskenan 31 måste alltid ligga plant an mot arbetsstycket och får inte stå över. Om styrskenan 31 står över arbetsstyckets ända låt inte cirkelsågen stå på styrskenan 31 utan att hålla i cirkelsågen. Styrskenan 31 är av plast och kan inte bära cirkelsågen. Damm från bok och ek är speciellt hälsovådligt; använd därför dammutsugning för bearbetning av dessa material. Fäst styrskenan 31 på arbetsstycket med de speciella skruvtvingarna 30. Kontrollera att inre bågen på skruvtvingen 30 sitter i urtaget på styrskenan 31. Sågning med parallellanslag (se bild H) Koppla på elverktyget och mata fram det i snittriktningen med jämn och låg kraft. Med parallellanslaget 10 kan exakta snitt utföras längs arbetsstyckets kant och lister med lika mått sågas. Lossa vingskruven 8 och skjut parallellanslagets skala 10 genom gejden i bottenplattan 12. Ställ in önskad snittbredd som skalvärde vid respektive sågmärkning 29 resp. 28, se avsnitt ”Märkning av snittlinje”. Dra åter fast vingskruven 8. Sågning med hjälpanslag (se bild I) För bearbetning av stora arbetsstycken eller vid sågning av raka kanter kan en bräda eller en list fästas på arbetsstycket som hjälpanslag och cirkelsågen med bottenplattan sedan föras längs hjälpanslaget. Sågning med styrskena (se bilder J – L) Med hjälp av styrskenan 31 kan linjär sågning utföras. Vidhäftningsbeläggningen förhindrar att styrskenan förskjuts och skonar samtidigt arbetsstyckets yta. Styrskenan 31 kan förlängas. Vrid styrskenan 31 180° och skjut ihop båda styrskenorna 31. Tryck för låsning på knappen 32. För demontering tryck på knappen 32 på andra sidan och dra isär styrskenorna 31. Styrskenan 31 har på övre sidan två markeringar. Använd sidan med markeringen ”90°” för rätvinkliga snitt och sidan med markeringen ”45°” för alla andra geringssnitt. Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring pendlande klingskyddet rent. Avlägsna damm och spån genom renblåsning med tryckluft eller med en pensel. Sågklingor utan beläggning kan skyddas mot korrosion med ett tunt skikt syrafri olja. Innan klingan används ska oljan torkas av då den kan alstra fläckar på trävirket. Harts- och limrester på sågklingan nedsätter snittkvaliteten. Rengör sågklingorna genast efter avslutad användning. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Styrskenans gummitunga skyddar vid 90° och 45° snitt i trämaterial mot spjälking och upprivning av arbetsstyckets yta. Vid första sågningen anpassas gummitungan till cirkelsågen och kapas härvid en aning. 1 609 929 S13 | (28.1.09) Bosch Power Tools Svenska | 105 Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Bosch Power Tools 1 609 929 S13 | (28.1.09) 106 | Norsk Sikkerhetsinformasjon
