BRUKSANVISNING PKS 66 AF BOSCH

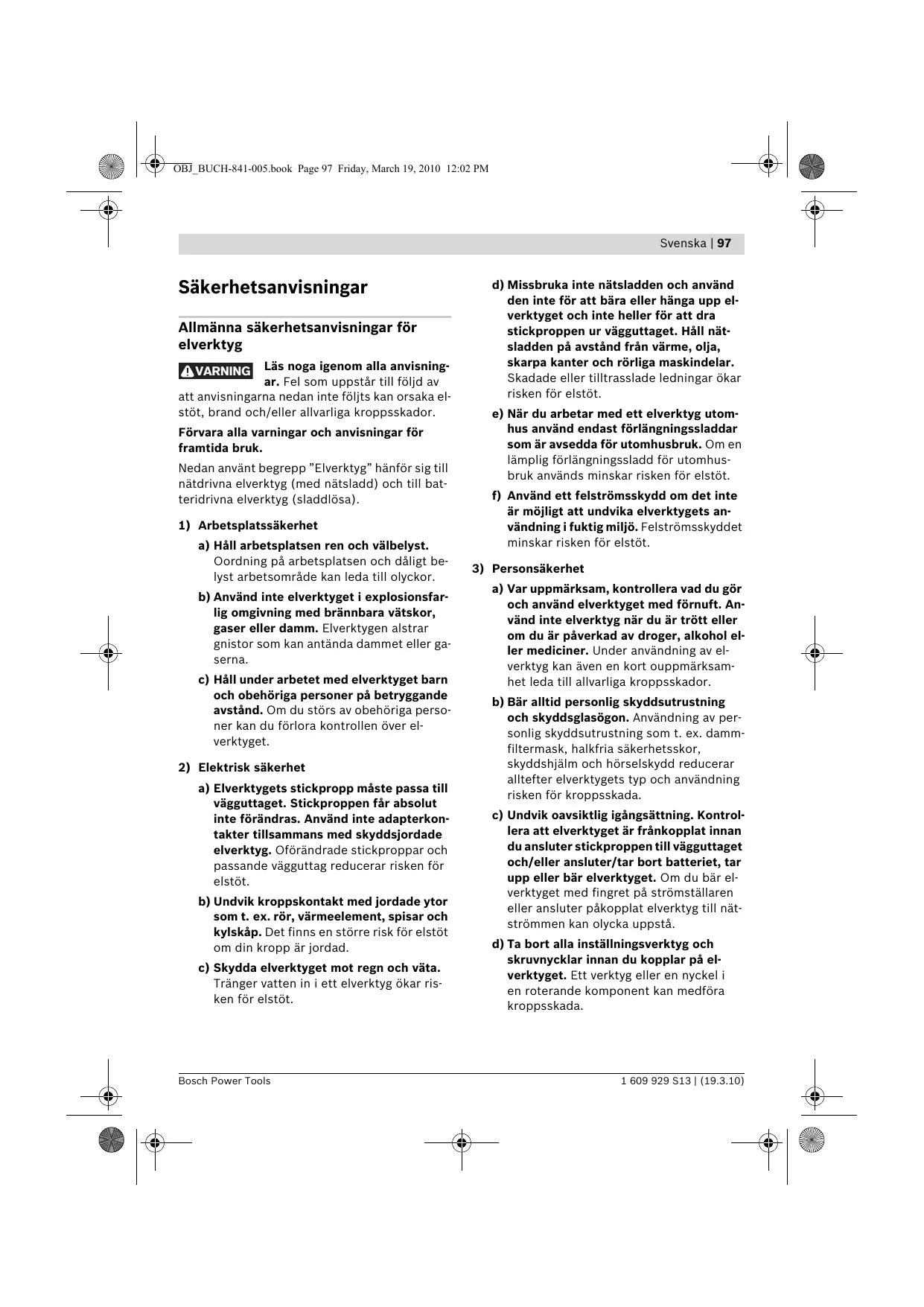

Lis Allmänna säkerhetsanvisningar fôr elverktyg À VARNING Läs noga igenom alla anvisning- ar. Fel som uppstär till fôljd av att anvisningarna nedan inte fôljts kan orsaka el- stôt, brand och/eller allvarliga kroppsskador. Fôrvara alla varningar och anvisningar fôr framtida bruk. Nedan använt begrepp "Elverktyg” hänfôr sig til nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlôsa).

1) Arbetsplatssäkerhet

2) Häll arbetsplatsen ren och välbelyst.

Oordning pà arbetsplatsen och dâligt be- lyst arbetsomräde kan leda till olyckor. b) Använd inte elverktyget i explosionsfar- lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller ga- serna. <) Häll under arbetet med elverktyget barn och obehëriga personer pä betryggande avständ. Om du stèrs av obehôriga perso- ner kan du férlora kontrollen ôver el- verktyget.

2) Elektrisk säkerhet

2) Elverktygets stickpropp mäste passa till

vägguttaget. Stickproppen fâr absolut inte fôrändras. Använd inte adapterkon- takter tillsammans med skyddsjordade elverktyg. Oférändrade stickproppar och passande vägguttag reducerar risken fôr elstôt. b) Undvik kroppskontakt med jordade ytor som t. ex. rër, värmeelement, spisar och kylskäp. Det finns en stôrre risk fr elstôt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ôkar ris- ken für elstôt.

le. Svenska | 97 d) Missbruka inte nätsladden och använd den inte fôr att bära eller hänga upp el- verktyget och inte heller fër att dra stickproppen ur vägguttaget. HäII nät- sladden pà avständ frân värme, olja, skarpa kanter och rërliga maskindelar. Skadade eller tilltrasslade ledningar ôkar risken für elstôt. €) När du arbetar med ett elverktyg utom- hus använd endast fôrlängningssladdar som är avsedda fôr utomhusbruk. Om en lämplig fôrlängningssladd fôr utomhus- bruk används minskar risken fôr elstôt. f) Använd ett felstrômsskydd om det inte är môjligt att undvika elverktygets an- vändning i fuktig miljô. Felstrémsskyddet minskar risken fôr elstôt. Personsäkerhet a) Var uppmärksam, kontrollera vad du gôr och använd elverktyget med fôrnuft. An- vänd inte elverktyg när du är trôtt eller om du är pâverkad av droger, alkohol el- ler mediciner. Under användning av el- verktyg kan även en kort ouppmärksam- het leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasägon. Användning av per- sonlig skyddsutrustning som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm och hôrselskydd reducerar alltefter elverktygets typ och användning risken fôr kroppsskada. €) Undvik oavsiktlig igängsättning. Kontrol- lera att elverktyget är fränkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el- verktyget med fingret pà strémställaren eller ansluter pâkopplat elverktyg till nät- strômmen kan olycka uppstä. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar pä el- verktyget. Ett verktyg eller en nyckel i en roterande komponent kan medfôra kroppsskada. Bosch Power Tools 1 609 929 813 | (19.3.10)

98 | Svenska €) Undvik onormala kroppsställningar. Se till att du stär stadigt och häller balan- sen. | detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte lôst hängande kläder eller smycken. HäII hä- ret, kläderna och handskarna pä avständ frän rôrliga delar. Lôst hängande kläder, längt här och smycken kan dras in av rote- rande delar.

8) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna är râtt monterade och används pä kor- rekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Korrekt användning och hantering av el- verktyg a) Ôverbelastainte elverktyget. Använd fôr aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bâttre och säkrare inom angivet effektomräde. b) Ett elverktyg med defekt strômställare far inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och mäste repareras. €) Dra stickproppen ur vägguttaget och/el- ler ta bort batteriet innan inställningar utfôrs, tillbehôrsdelar byts ut eller el- verktyget lagras. Denna skyddsätgärd fôrhindrar oavsiktlig inkoppling av el- verktyget. d) Fôrvara elverktygen oâtkomliga fôr barn. Lät elverktyget inte användas av perso- ner som inte är fôrtrogna med dess an- vändning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. €) Skôt elverktyget omsorgsfullt. Kontrolle- ra att rôrliga Komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets funktioner pä- verkas menligt. Lât skadade delar repa- reras innan elverktyget tas i bruk. Mänga olyckor orsakas av däligt skôtta elverktyg. f) Häll skärverktygen skarpa och rena. Om- sorgsfullt skôtta skärverktyg med skarpa eggar kommer inte sä lätt i kläm och gâr lättare att styra.

8) Använd elverktyget, tillbehôr, insats-

verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmo- menten. Om elverktyget används pà ett sätt som det inte är avsett fôr kan farliga situationer uppstä.

a) Lät endast kvalificerad fackpersonal re- parera elverktyget och endast med origi- nalreservdelar. Detta garanterar att el- verktygets säkerhet upprätthälls. Säkerhetsanvisningar fôr cirkelsägar > FARA: Häll händerna pä betryggande av- ständ frän sägomrädet och sägklingan. Häll andra handen pä stôdhandtaget eller mo- torhuset. Om bäda händerna hälls pà sägen kan de inte skadas av sägklingan. > Fôr inte in handen under arbetsstycket. Klingskyddet kan under arbetsstycket inte skydda handen mot sägklingan. > Anpassa sägdjupet till arbetsstyckets tjock- lek. Den synliga delen av en tand under ar- betsstycket mâste vara mindre än en hel tand. > Arbetsstycket som ska sägas fär aldrig häl- las i handen eller ôver benen. Säkra arbets- stycket pà ett stabilt stôd. Det är viktigt att arbetsstycket hälls fast ordentligt fôr undvi- kande av kontakt med kroppen, inklämning av sägklinga eller férlorad kontroll ôver sä- gen. > _Häll fast elverktyget endast vid de isolerade handtagen när arbeten utfôrs pà ställen där insatsverktyget kan skada dolda elledning- ar eller egen nätsladd. Om elverktyget kom- mer i kontakt med en spänningsfôrande led- ning sätts elverktygets metalldelar under spänning som sedan leder till elstôt. 1 609 929 813 | (19.3.10) Lis Bosch Power Tools

Vid Häingsriktad sägning ska alltid ett anslag eller en rak kantstyrning användas. Detta férbättrar snittnoggrannheten och minskar risken fôr att sägklingan kommer i kläm. Använd alltid sägklingor i rätt storlek och med lämpligt infästningshäl (t. ex. i stjärn- form eller runt). Sägklingor som inte passar till sâgens monteringskomponenter roterar orunt och leder till att kontrollen férloras ôver sägen.

Använd aldrig skadade eller felaktiga un- derläggsbrickor eller skruvar fôr sägkling- an. Underläggsbrickorna och skruvarna fôr sägklingan har konstruerats speciellt fôr den- na säg och har dä optimal effekt och driftsä- kerhet.

Orsaker fôr och eliminering av bakslag: — Ett bakslag är en plôtslig reaktion hos en sägklinga som hakat upp sig, klämts fast eller är fel inriktad och som leder till att sägen okontrollerat Iyfts upp ur arbetsstycket och kastas mot användaren. — Om sägklingan hakar upp sig eller käms fast i sägspäret som gär ihop, Kommer kling- an att blockera varefter motorkraften kastar sägen i riktning mot användaren. — Om sägklingan snedvrids i sägspäret eller är fel inriktad, kan tänderna pà sägklingans bakre kant haka upp sig i arbetsstyckets yta varvid sägklingan gâr ur sägspäret och hop- par bakât mot användaren. Ett bakslag är fôljden av felaktig användning av sägen. Detta kan undvikas genom skydds- âtgärder som beskrivs nedan. Häll stadigt i sägen med bâda händerna och häll armarna i ett l'âge som môjliggôr att häl- la ständ mot de bakslagskrafter som even- tuellt uppstär. Stä alltid pâ sidan om säg- Klingan; häll aldrig sägklingan i linje med kroppen. Vid ett bakslag kan sägen hoppa bakät men användaren kan behärska bak- slagskraften om lämpliga âtgärder vidtagits.

le. Svenska | 99 Om sägklingan kommer i kläm eller arbetet avbryts, koppla frän sägen och häll säg- Klingan i arbetsstycket tills den stannat full- ständigt. Fôrsôk aldrig dra sâgen ur arbets- stycket eller bakät sä linge sägklingan roterar eller risk finns fôr att bakslag upp- stär. Lokalisera och âtgärda orsaken fôr in- klämning av sägklingan. Vill du âterstarta en sàg som sitter i arbets- stycket centrera sägklingan i sägspäret och kontrollera att sägklingans tänder inte ha- kat upp sig i arbetsstycket. Âr sägklingan in- klämd kan den gà upp ur arbetsstycket eller orsaka bakslag vid âterstart av sägen. Stôd stora skivor fôr att reducera risken fôr ett bakslag till fôljd av inklämd sägklinga. Stora och tunga skivor kan bôjas ut. Skivorna mäste därfôr stôdas pâ bâda sidorna bäde i närheten av sägspäret och vid skivans kanter. Använd inte oskarpa eller skadade sägkling- or. Sägklingor med oskarpa eller fel inriktade tänder medfôr till féljd av ett fôr smalt säg- spär ôkad friktion, inklämning av sägklingan och bakslag. Fôre sägning pâbôrjas dra stadigt fast in- ställningsanordningarna fôr sägdjup och snittvinkel. Om inställningarna férändras un- der sägning kan sâgklingan klämmas fast och orsaka bakslag. Var speciellt fôrsiktig vid ”fickkapning” i väggar eller andra dolda omräden. Den in- trängande sägklingan kan blockera vid säg- ning i dolda objekt och férorsaka bakslag. Kontrollera innan sägen används att det undre klingskyddet stänger felfritt. Sägen fär inte tas i bruk om det undre klingskyd- det inte är fritt rôrligt och inte stängs ome- delbart. Kläm eller bind inte fast det undre klingskyddet i ôppet läge. Om sâgen av misstag faller ner pä golvet kan det undre Klingskyddet deformeras. Ôppna klingskyd- det med âterdragningsspaken och kontrolle- ra att det är fritt rôrligt och att det vid alla snittvinklar och snittdjup varken berër säg- Klingan eller andra delar. Bosch Power Tools 1 609 929 813 | (19.3.10)

Kontrollera funktionen pà fjädern till det undre klingskyddet. Lt sâgen repareras innan den tas i bruk om undre klingskyddet eller fiädern inte fungerar felfritt. Skadade delar, Klibbiga avlagringar eller anhopning av spän kan hindra det undre klingskyddets rô- relse.

ôppna det undre klingskyddet fr hand en- dast vid speciella snitt som t.ex. ”’insägning och vinkelsnitt”. ôppna det undre kling- skyddet med âterdragningsspaken och släpp den sä fort sägklingan gâtt in i arbets- stycket. Vid all annan sägning mâste det und- re klingskyddet fungera automatiskt. Se till att sägklingan skyddas av det undre klingskyddet när sägen läggs bort pà ar- betsbänk eller golv. En oskyddad och rote- rande sägklinga fôrflyttar sâgen bakät och kan säga allt som är i vägen. Beakta även sä- gens eftergäng. Fôr inte in händerna i spänutkastet. Risk finns fôr att roterande delar skadar händer- na.

Arbeta inte med sägen ôver huvudet. | detta fall finns ingen môjlighet att kontrollera el- verktygets styrning. Använd lämpliga detektorer fôr att lokalise- ra dolda fôrsériningsledningar eller konsul- tera det lokala eldistributionsbolaget. Kon- takt med elledningar kan orsaka brand och elstôt. En skadad gasledning kan leda till ex- plosion. Inträngning i en vattenledning kan orsaka skador p fôremäl eller elstôt. Elverktyget fär inte användas stationärt. Sa gen är inte konstruerad fôr drift pâ sägbord. > Använd inte sägklingor i HSS-stäl. Dessa sägklingor kan lâtt brytas sônder.

Säga inte järnmetaller. Glôdande spän kan antända utsuget damm. Häll i elverktyget med bäda händerna under arbetet och se till att du stär stadigt. El- verktyget kan styras säkrare med tvä händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning el- ler ett skruvstycke hälls säkrare än med han- den.

> Väntatills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan fôrlora kon- trollen ver elverktyget. > Elverktyget fâr inte användas med defekt sladd. Berër inte skadad nätsladd, dra slad- den ur vägguttaget om den skadats under arbetet, Skadade nätsladdar ôkar risken fôr elstôt. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstär till fôljd av att an- visningarna nedan inte fôljts kan or- saka elstôt, brand och/eller allvarli- ga kroppsskador. Ândamälsenlig användning Elverktyget är avsett fôr längs- och tvärsägning i rak vinkel och geringsvinkel i trä med arbets- stycket pà fast underlag. Med lämpliga sägkling- or kan även tunna icke-järnmetaller t. ex. profi- ler sägas. Sägen far inte användas fôr sägning av järnme- tall. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget pà grafiksida.

É & DBi_BUCH-841-005.book Page 101 Friday, March 19, 2010 12:02 PM & | Éd Svenska | 101 14 Vingskruv fôr geringsvinkelfôrval 25 Damm-/spänbox* 15 Klingskydd 26 Slid fôr damm-/spänbox 16 Spänutkast 27 Spännspak fôr sägdjupsfôrval 17 Handgrepp (isolerad greppyta) 28 Sägdjupsskala 18 Spännskruv med bricka 29 Märkning av snittlinje 45° 19 Spännfläns 30 Märkning av snittlinje 0° 20 Cirkelsägklinga* 31 Skruvtving* 21 Stôdfläns 32 Styrskena* 22 Sägspindel 33 Knapp fôr styrskenans läsning 23 Utsugningsslang* *1 bruksanvisningen avbildat och beskrivet tillbehôr 24 Vinkelrôr fôr spän ingär inte i standardleveransen. 1 värt tillbehôrspro- gram beskrivs alit tillbehôr som finns. Tekniska data Handcirkelsäg PKS 55 PKS55A PKS66A PKS 66 AF* Produktnummer 3 603 E00 0. 3603 010. 3 603 E02 0. Upptagen märkeffekt W 1200 1200 1600 Tomgängsvarvtal mini 5600 5600 5000 4 max. Sägdjup 4 - vid geringsvinkel 0° mm 55 55 66 - vid geringsvinkel 45° mm 38 38 48 Spindelläsning . . . CutControl = . . Damm-/spänbox - e e Bottenplattans dimensioner mm 288x153 288x153 327x160 max. sägklingsdiameter mm 160 160 190 min. sâgklingsdiameter mm 150 150 184 max. stomtjocklek mm 18 18 18 Klingans centrumhäl mm 20 20 30 Vikt enligt EPTA-Procedure 01/2003 kg 3,9 3,9 5,4 Skyddsklass E/u E/u Gy/u Uppgifterna gäller fôr märkspänningar [U] 230/240 V. Vid lg spänning och utféranden i vissa länder kan uppgifterna variera. Beakta produktnumret pà elverktygets typskylt. Handelsbeteckningarna fôr enskilda elverktyg kan variera. Endast fôr elverktyg utan startstrômsbegränsning: nätfôrhällanden kan annan utrustning pâverkas. Vid näti stéming.

• PKS 66 AF med styrskena oppling uppstär kortvariga spänningsfall. Vid ogynnsamma pedanser mindre än 0,36 ohm behôver man inte räkna med Bosch Power Tools 1 609 929 813 | (19.3.10) A A LD: + +

Lis 102 | Svenska Buller-/vibrationsdata Mätvärdena fôr ljudnivän anges enligt EN 60745. Maskinens A-vägda ljudnivä uppnèr i typiska fall: Ljudtrycksnivä 101 dB(A): ljudeffektnivä 112 dB(A). Onoggrannhet K=3 dB. Använd hôrselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Vibrationsemissionsvärde a, =4,0 m/s?, onog- grannhet K=1,5 m/s2. Mätningen av den vibrationsnivä som anges i denna anvisning har utfôrts enligt en mätmetod som är standardiserad i EN 60745 och kan an- vändas vid jämférelse av olika elverktyg. Mät- metoden är även lämplig fôr preliminär bedëm- ning av vibrationsbelastningen. Den angivna vibrationsnivän representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används fôr andra ändamäl och med andra insatsverktyg eller inte underhäl- lits ordentligt kan vibrationsnivän avvika. Härvid kan vibrationsbelastningen under arbetsperio- den ëka betydligt. Fôr en exakt bedômning av vibrationsbelast- ningen bôr även de tider beaktas när elvektyget är fränkopplat eller är igäng men inte används. Detta reducerar tydligt vibrationsbelastningen fôr den totala arbetsperioden. Bestäm extra säkerhetsätgärder fôr att skydda operatôren mot vibrationernas inverkan t.ex.: underhäll av elverktyget och insatsverktygen, att hälla händerna varma, organisation av arbetsfôr- loppen. Fôrsäkran om ôverensstimmelse (€ Vi fôrsäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data” ôverensstämmer med fôljande normer och nor- mativa dokument: EN 60745 enligt bestämmel- serna i direktiven 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Certification 7572 1V Andy Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strôtgen Head of Product Montage Insättning och byte av sägklinga > Dra stickproppen ur nätuttaget innan arbe- ten utfrs pà elverktyget. > Använd skyddshandskar vid montering av sägklingan. Om sägklingan berërs finns risk fôr personskada. > Använd endast säkglingor som motsvarar i instruktionsboken angivna specifikationer. > Slipskivor fär absolut inte användas fôr säg- ning. Val av sägklinga En éversikt av rekommenderade sägklingor finns i slutet av denna bruksanvisning. Demontering av sägklinga (se bild A) Vi rekommenderar att vid verktygsbyte ställa el- verktyget att stà pà motorhusets framsida. — Tryck ned spindelläsknappen 4 och häll den nedtryckt. > Spindelläsknappen 4 fär manëvreras endast när sägspindeln stär stilla. | annat fall kan el- verktyget skadas. Skruva med sexkantnyckeln 6 bort spänn- skruven 18 i rotationsriktning ©. — Sväng det pendlande klingskyddet 11 bakät och häll fast. —_ Ta bort spännflänsen 19 och sägklingan 20 frân sägspindeln 22. 1 609 929 813 | (19.3.10) Bosch Power Tools

Lis Montering av sägklinga (se bild A) Vi rekommenderar att vid verktygsbyte ställa el- verktyget att stà pà motorhusets framsida. — _ Rengôr sägklingan 20 och alla delar som skall monteras. — Sväng det pendlande klingskyddet 11 bakât och häll fast. — Placera sägklingan 20 p stôdflänsen 21. Tändernas sägriktning (se pilen pâ sägkling- an) och rotationspilen pä klingskyddet 15 mäâste stämma ôverens. — Lägg upp spännflänsen 19 och skruva in spännskruven 18 i rotationsriktning @. Kon- trollera att stédflänsen 21 och spännflänsen 19 är monterade i rätt läge. —_ Tryck ned spindelläsknappen 4 och häll den nedtryckt. — Dra med sexkantnyckeln 6 fast spännskruven 18 i rotationsriktning @. Âtdragningsmomen- tet ska vara 6-9 Nm som motsvarar âtdrag- ning fôr hand plus %4 varv. Damm-/spänutsugning (se bilder B-E) > Dra stickproppen ur nätuttaget innan arbe- ten utfërs pà elverktyget. > Dammet frân material som t. ex. blyhaltig mälning, vissa träslag, mineraler och metall kan vara hälsovädiigt. Berring eller inand- ning av dammet kan orsaka allergiska reaktio- ner och/eller andningsbesvär hos använda- ren eller personer som uppehäller sig i närheten. Vissa damm frän ek eller bok anses vara can- cerogena, speciellt dà i férbindelse med till- satsämnen fôr träbehandling (kromat, trä- konserveringsmedel). Endast yrkesmän fâr bearbeta asbesthaltigt material. — Använd om môjligt dammutsugning. — Se till att arbetsplatsen är väl ventilerad. —_ Vi rekommenderar ett andningsskydd i fil- terklass P2. Beakta de füreskrifter som i aktuellt land gäl- ler fôr bearbetat material. Svenska | 103 Anvisning: Använd alltid vid sägning vinkelrôret 24 eller damm-/spänboxen 25 fr undvikande av att spän slungas mot din kropp. Vinkelrëret 24 kan användas med eller utan damm-/spänutsugning. Vrid vinkelrôret 24 sà att spän inte slungas mot kroppen och stick stadigt in det i spänutkastet 16. Extern utsugning (se bild B) Skjut upp utsugningsslangen 23 (tillbehôr) pà spänutkastet 16. Koppla utsugningsslangen 23 till en dammsugare (tillbehôr). En ôversikt ôver hur slangen kopplas till olika dammsugare läm- nas i slutet av denna bruksanvisning. Elverktyget kan anslutas direkt till apparatutta- get pä en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget släs pà. Dammsugaren mâste vara lämplig fôr det mate- rial som ska bearbetas. Använd fôr utsugning av hälsovädligt och can- cerframkallande eller torrt damm en special- dammsugare. Självsugande (se bilder C-E) Damm-/spänboxen 25 kan fôr smä arbeten an- vändas med sluten slid 26. Vid stôrre arbeten ska sliden 26 lämnas ôppen sà att spänen kan fall ut. Stick stadigt in damm-/spänboxen 25 i spänut- kastet 16. Optimal dammutsugning kan garanteras om damm-/spänboxen 25 tôms i god tid. Fôr témning av damm-/spänboxen 25 dra bort den frän spänutkastet 16. Tryck sliden 26 uppät, vrid damm-/spänboxen 25 ät sidan och tôm den. Rengôr anslutningsstutsen fr damm-/spänbox- en 25 innan boxen âteranslutes. Bosch Power Tools 1 609 929 813 | (19.3.10)

104 | Svenska Drift Märkning av snittlinje (PKS 55) Märkningen 0° (30) visar sägklingans lâge vid es rätvinklig sägning. Märkningen 45° (29) visar Driftsätt sägklingans lâge vid 45° sgning. > Dra stickproppen ur nätuttaget innan arbe- ten utfôrs pà elverktyget. Instälining av sägdjup (se bild F) > Anpassa sägdjupet till arbetsstyckets tjock- lek. Den synliga delen av en tand under ar- betsstycket mâste vara mindre än en hel tand. Lossa spännspaken 27. Fôr att minska sägdju- pet dra bort sägen frän bottenplattan 12, fôr att 6ka sägdjupet tryck sägen mot bottenplattan

12. Ställ in ônskat mâtt pà sägdjupsskalan. Dra … Fôr mâttriktig sägning placera cirkelsägen p4 ar-

âter fast spännspaken 27. betsstycket som bilden visar. Provsäga. Instälining av geringsvinkel Dieu Lossa vingskruvarna 7 och 14. Sväng sâgen ât si- sense dan. Ställ in ônskat mât pâ skalan 5. Draâter ” Beakta nätspänningen! Kontrollera att fast vingskouvarna 7 och LA strémkällans spänning ëverensstämmer 7 oen 24 : med uppgifterna pà elverktygets typskyit. Anvisning: Vid geringssnitt är sägdjupet mindre Elverktyg märkta med 230 V kan även anslu- À än vad som visas pà sägdjupsskalan 28. tas till 220 V. & Märkning av snittlinje (se bild G) In- och urkoppling (PKS 55 A/PKS 66 A/PKS 66 AF) Fôr start av elverktyget tryck fôrst pà inkopp- Synglaset "CutControl” 9 som kan fällas ned lingsspärren 1 och därefter pà strômställaren framät används fer exakt styming av cirkelsägen _ill/Frän 2 och häll den nedtryckt. längs snittlinjen pà arbetsstycket. Synglaset . . drames “CCntrol 9 bar vas markering fr Fatinke… FÔr fränkoppling av elverktyget släpp strômstäl- liga och 45° enitt laren Till/Frän 2. . u . - . Anvisning: Av säkerhetsskäl kan elverktygets EN EN EAEEAENS strémställare Till/Frän 2 inte lâsas, utan mâste Lagklingans ge did 45° canine, under drift hällas nedtryckt. Arbetsanvisningar Skydda sägklingorna mot stôtar och slag. Fôr elverktyget jämnt och med lätt frammatning ï skärriktningen. En fôr kraftig frammatning re- ducerar betydligt elverktygets livslängd och kan dessutom skada elverktyget. Sägeffekten och snittkvaliteten är i hôg grad be- roende av klingans tillständ och tändernas form. Använd därfôr endast skarpa och fôr aktuellt Fôr mättriktig sägning placera cirkelsägen pä ar- Material lämpliga sägklingor. betsstycket som bilden visar. Provsäga. 1 609 929 S13 | (19.3.10) Bosch Power Tools

Lis Sägning i trä Vid val av sägklinga ta hänsyn till träslag, träkva- litet och om sägning ska utfôras pà längden eller tvären. Vid längdsnitt i gran uppstär länga spän i spiral- form. Damm frân bok och ek är speciellt hälsovädligt: använd därfôr dammutsugning fôr bearbetning av dessa material. Sägning i icke-järnmetaller Anvisning: Använd endast välslipade sägklingor som är avsedda für icke-järnmetaller. Detta ga- ranterar en ren snittyta och fôrhindrar att säg- Klingan kommer i kläm. Fôr det päkopplade elverktyget mot arbets- stycket och inled sägningen férsiktigt. Utfôr där- efter arbetet med läg matning och utan avbrott. Bôrja alltid sägsnittet vid sägning av profiler med den smala sidan och aldrig med den ôppna sidan när U-profiler sägas. Stôtta länga profiler für att undvika att sägklingan kommer ikläm och att elverktyget slâr tillbaka. Sägning med parallellanslag (se bild H) Med parallellanslaget 10 kan exakta snitt utfôras längs arbetsstyckets kant och lister med lika mätt sgas. Lossa vingskruven 8 och skjut parallellanslagets skala 10 genom gejden i bottenplattan 12. Ställ in ônskad snittbredd som skalvärde vid respek- tive sägmärkning 30 resp. 29, se avsnitt "Märk- ning av snittlinje”. Dra âter fast vingskruven 8. Sägning med hjälpanslag (se bild 1) Fôr bearbetning av stora arbetsstycken eller vid sägning av raka kanter kan en bräda eller en list fästas pé arbetsstycket som hjälpanslag och cir- kelsägen med bottenplattan sedan fôras längs hjälpanslaget. Sägning med styrskena (se bilder J-L) Med hjälp av styrskenan 32 kan linjär sägning ut- fôras. Vidhäftningsbeläggningen fôrhindrar att styr- skenan fôrskjuts och skonar samtidigt arbets- styckets yta. Svenska | 105 Styrskenan 32 kan fôrlängas. Vrid styrskenan 32 180° och skjut ihop bäda styrskenorna 32. Tryck fôr läsning pà knappen 33. Fôr demontering tryck pà knappen 38 p4 andra sidan och dra isär styrskenorna 32. Styrskenan 32 har pà ôvre sidan tvä markering- ar. Använd sidan med markeringen "90°" für rät- vinkliga snitt och sidan med markeringen "45°" fôr alla andra geringssnitt. Styrskenans gummitunga skyddar vid 90° och 45° snitt i trämaterial mot spjälking och uppriv- ning av arbetsstyckets yta. Vid fôrsta sägningen anpassas gummitungan till cirkelsägen och kapas härvid en aning. Anvisning: Styrskenan 32 mäste alltid ligga plant an mot arbetsstycket och fr inte stä ôver. Om styrskenan 32 stär ver arbetsstyckets ända lât inte cirkelsägen stä pà styrskenan 32 utan att hälla i cirkelsägen. Styrskenan 32 är av plast och kan inte bära cirkelsägen. Fäst styrskenan 32 pà arbetsstycket med de speciella skruvtvingarna 31. Kontrollera att inre bägen pä skruvtvingen 31 sitter i urtaget pà styr- skenan 32. Koppla pä elverktyget och mata fram det i snitt- riktningen med jämn och làg kraft. Underhäll och service Underhäll och rengôring > Dra stickproppen ur nätuttaget innan arbe- ten utfôrs pä elverktyget. > Häll elverktyget och dess ventilationsäpp- ningar rena fôr bra och säkert arbete. Pendlande klingskyddet mäste alltid vara fritt rôrligt och stänga automatiskt. Häll därfôr omrä- det kring pendlande klingskyddet rent. Avlägsna damm och spän genom renbläsning med tryck- luft eller med en pensel. Sägklingor utan beläggning kan skyddas mot korrosion med ett tunt skikt syrafri olja. Innan klingan används ska oljan torkas av dà den kan alstra fläckar pà trävirket. Bosch Power Tools 1 609 929 813 | (19.3.10)

106 | Svenska Harts- och limrester pà sägklingan nedsätter snittkvaliteten. Rengôr sâgklingorna genast ef- ter avslutad användning. Om i elverktyget trots exakt tillverkning och sträng kontroll stôrning skulle uppstà, bôr repa- ration utfôras av auktoriserad serviceverkstad fôr Bosch elverktyg. Ange alltid vid férfrägningar och reservdelsbe- ställningar det 10-siffriga produktnumret som finns p4 elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar pà frâgor beträffande re- paration och underhäll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även pä adresse: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frâgor beträffande këp, användning och inställning av produkter och tillbehôr. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 : +46 (011) 18 7691 Avfallshantering Elverktyg, tillbehôr och férpackning ska omhän- dertas pä miljôvänligt sätt fôr âtervinning. Endast fôr EU-länder: Släng inte elverktyg i hushällsav- fall! Enligt europeiska direktivet 2002/96/EG fôr kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt mâste obrukbara elverktyg omhändertas se- parat och pà miljévänligt sätt lämnas in fôr âter- vinning. Ândringar férbehälles. le.
